РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»
НОРМЫ РД 153-34.1-09.205-2001
СЛУЖБА ПЕРЕДОВОГО ОПЫТА ОРГРЭС Москва 2002
Разработано Открытым акционерным обществом «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС» Исполнитель А.Н. ПОПОВ Утверждено Российским акционерным обществом энергетики и электрификации «ЕЭС России» 25.09.2001 г. Первый заместитель
начальника Нормы предназначены для персонала, занимающегося нормированием, контролем и анализом расхода тепла на технологические нужды энергообъекта и определяют нормативный расход тепла на мазутные хозяйства при проектировании и эксплуатации тепловых электростанций, отопительных и производственных котельных, использующих в качестве топлива мазут. С выходом настоящих Норм утрачивают силу «Нормы расхода тепла на мазутные хозяйства тепловых электростанций: РД 34.09.25» (М.: СПО Союзтехэнерго, 1984). Срок первой проверки
настоящего РД - 2006 г., Ключевые слова: мазутное хозяйство, пар, тепло, разогрев, хранение, слив, железнодорожная цистерна, расход, температура, расчетный период, горячий резерв, приемно-сливное устройство, насос, резервуар.

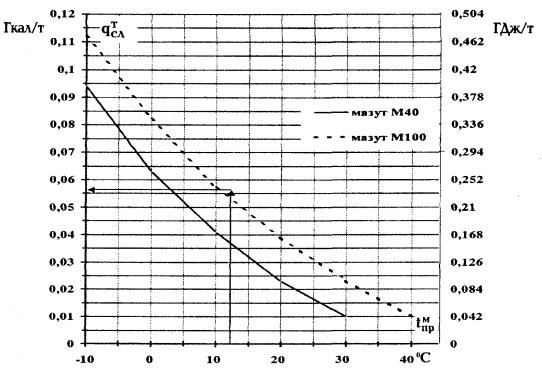

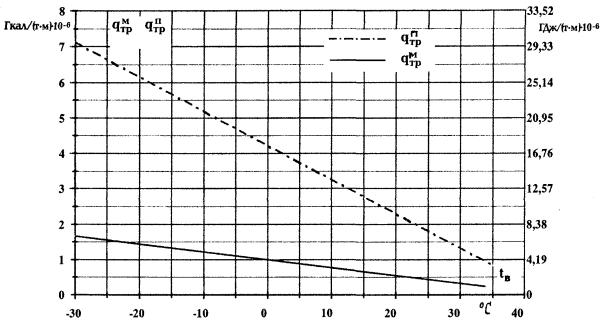

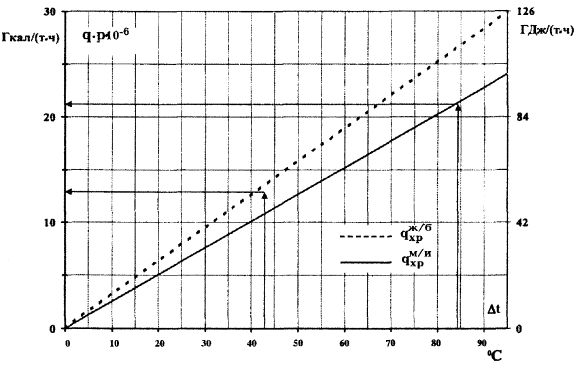

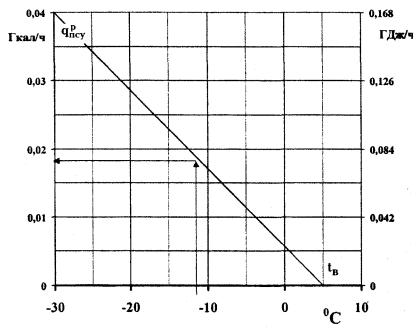

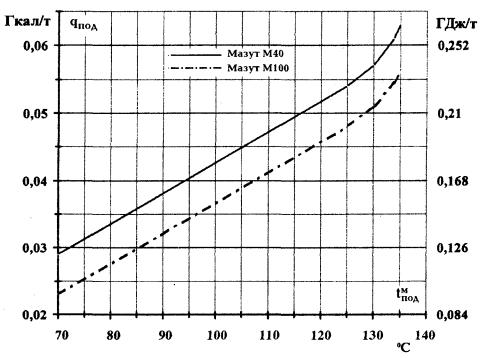

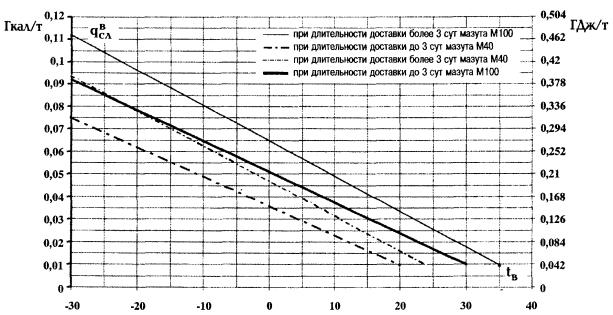

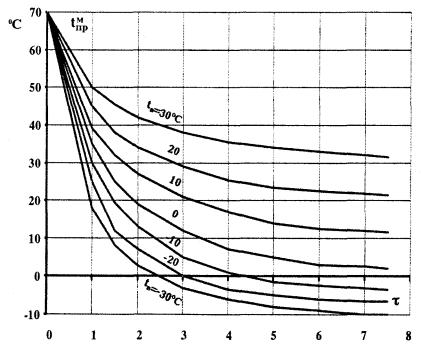

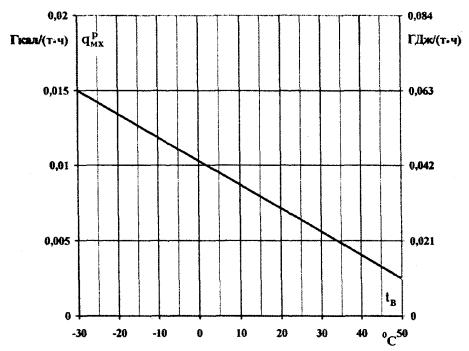

Дата введения 2002 - 04 - 01 год - месяц - число 1 Настоящие Нормы предназначены для определения нормативного расхода тепла (пара) на мазутные хозяйства при их проектировании или эксплуатации. 2 Нормы составлены для мазутных хозяйств, в технологических схемах которых предусматривается разогрев мазутов марок M100 и М40 в железнодорожных цистернах. 3 Суммарное нормативное количество тепла Q [Гкал (ГДж)], содержащееся в поданном на мазутное хозяйство паре за отчетный (прогнозируемый)1 период (месяц, квартал, год), определяется по формуле: (1) где Qсл - расход тепла при сливе мазута из железнодорожных цистерн и пропарке их после слива; Qпод - расход тепла при подогреве в подогревателях подаваемого на сжигание мазута; Q - расход тепла при транспортировке мазута по трубопроводам; Q - расход тепла при транспортировке пара по трубопроводам; Qxp - расход тепла при хранении мазута в резервуарах; Q - расход тепла при поддержании приемно-сливного устройства (ПСУ) в резерве (при отсутствии слива топлива); Q - расход тепла при поддержании мазутного хозяйства (технологической схемы подачи мазута в котельную) в режиме «горячего резерва»; 1,01 - коэффициент, учитывающий расход тепла при проведении паровых продувок оборудования. 1 Далее - расчетный период. 4 Отдельные составляющие суммарного нормативного количества тепла Q определяются по формулам: 4.1 При сливе мазута (Qсл) из железнодорожных цистерн и пропарке их после слива, Гкал (ГДж) Qсл = qслGсл, (2) где qсл - удельный расход тепла при сливе, определенный по рисункам 1 - 3 настоящих Норм, Гкал/т (ГДж/т); Gсл - количество мазута, поступившего на слив за расчетный период времени, т. 4.2 При подогреве мазута в подогревателях (Qпод), Гкал (ГДж) Qпод = qподGсж, (3) где qпод - удельный расход тепла при разогреве, определенный по рисунку 4 настоящих Норм, Гкал/т (ГДж/т); Gсж - количество мазута, сожженного в котельной за расчетный период времени, т. 4.3 При транспортировке мазута по трубопроводам (Q), Гкал (ГДж) Q = qGсжLм, (4) где q - удельный расход тепла при транспортировке мазута по трубопроводам, определенный по рисунку 5 настоящих Норм, Гкал/(т · м) [ГДж/(т · м)]; Lм - длина мазутопроводов, м. Рисунок 1 - Нормы удельного расхода тепла при сливе мазута (q), учитываемые при проектировании мазутного хозяйства Рисунок 2 - Нормы удельного расхода тепла при сливе мазута (q), учитываемые при эксплуатации мазутного хозяйства Примечание - t - температура прибывшего мазута, определяемая по рисунку 3 или натурным измерением. Рисунок 3 - Температура мазута в цистернах при транспортировке в зависимости от температуры окружающего воздуха и времени нахождения в пути Рисунок 4 - Нормы удельного расхода тепла на подогрев мазута в подогревателях (qпод), учитываемые при проектировании эксплуатации мазутного хозяйства 4.4 При транспортировке пара по трубопроводам (Q), Гкал (ГДж) Q = qGпLп, (5) где q - удельный расход тепла при транспортировке пара по трубопроводам, определенный по рисунку 5 настоящих Норм, Гкал/(т · м) [ГДж/(т · м)]; Gп - количество пара, поступившего на мазутное хозяйство за расчетный период времени, т; Lп - длина паропроводов, м. 4.5 При хранении мазута в резервуарах (Qxp), Гкал (ГДж) Qxp = qxpGхрtр, (6) где qxp - удельный расход тепла при хранении мазута, определенный по рисунку 6 настоящих Норм, Гкал/(т · ч) [ГДж/(т · ч)]; Gxp - среднее количество мазута, находившегося в резервуарах склада топлива за расчетный период времени, т; tр - количество часов в расчетном периоде времени, ч. 4.6 При поддержании мазутного хозяйства в режиме «горячего резерва» (Q), Гкал (ГДж) Q = qGмtгр, (7) где q - удельный расход тепла при поддержании мазутного хозяйства в режиме «горячего резерва», определенный по рисунку 7 настоящих Норм в зависимости от средней температуры окружающего воздуха за время нахождения мазутного хозяйства в режиме «горячего резерва», Гкал/(т · ч) [ГДж/(т · ч)]; Gм - производительность мазутонасосной, т/ч; tгр - продолжительность нахождения мазутного хозяйства в режиме «горячего резерва», ч. Рисунок 5 - Нормы удельного расхода тепла при транспортировке мазута (q) и пара (q) по трубопроводам, учитываемые при проектировании и эксплуатации мазутного хозяйства Примечание - Нормы приведены на 1 метр длины трубопровода. Dt - разность температур хранения мазута и наружного воздуха, °С Рисунок 6 - Нормы удельного расхода тепла при хранении мазута в железобетонных (q), металлических с изоляцией (q) емкостях, учитываемые при эксплуатации Рисунок 7 - Нормы удельного расхода тепла на поддержание мазутного хозяйства в «горячем режиме» (q), учитываемые при эксплуатации При расчете тепла на поддержание мазутного хозяйства в режиме «горячего резерва» производительность мазутонасосной определяется по производительности одного насоса первого подъема или другого насоса меньшей производительностью, установленного в технологической схеме подачи топлива в котельное отделение главного корпуса, предназначенного для осуществления прокачки мазута по прямому и обратному мазутопроводам в режиме «горячего резерва». 4.7 При поддержании приемно-сливного устройства или его части в резерве (Q), Гкал (ГДж) Q = qt3. (8) где q - удельный расход тепла при поддержании одного «гусака» в резерве, определенный по рисунку 8 настоящих Норм, Гкал/ч (ГДж/ч); t3 - суммарное время нахождения в резерве всех «гусаков» ПСУ, ч. Рисунок 8 - Нормы удельного расхода тепла на поддержание одного парового «гусака» приемно-сливного устройства в резерве (q), учитываемые при эксплуатации 5 При расчете суммарного нормативного расхода тепла на мазутное хозяйство необходимо учитывать следующее. 5.1 Количество мазута, поступившего на слив (Gсл) и сожженного в котельной (Gсж) за расчетный период, должно определяться согласно «Методическим указаниям по организации учета топлива на тепловых электростанциях: РД 34.09.105-96» (М.: СПО ОРГРЭС, 1997). 5.2 Среднее количество мазута, находящегося в резервуарах за расчетный период (Gxp), должно определяться по суточным ведомостям движения топлива и данным инвентаризации и должно включать все топливо, находившееся в приемных емкостях и госрезерве. 5.3 Длина трубопроводов мазута определяется с учетом всех технологических мазутопроводов мазутного хозяйства, включая ПСУ, эстакады котельного отделения, за исключением дренажных трубопроводов. 5.4 Длина трубопроводов пара определяется с учетом паропроводов эстакады и ПСУ, за исключением «гусаков», паропроводов продувок оборудования, регистров и спутников. 5.5 Температура поступающего на слив мазута определяется по рисунку 3 или по натурным измерениям согласно ГОСТ 2517-80 «Нефть и нефтепродукты. Отбор проб». 5.6 Температура мазута, находящегося в резервуаре или емкости, определяется по штатным приборам измерения температуры топлива в них. Температура подогретого мазута (t) определяется по штатным приборам, установленным за подогревателями мазута. 5.7 Температура наружного воздуха определяется натурными измерениями. 5.8 При расчетах значений удельных расходов тепла на поддержание мазутного хозяйства в режиме «горячего резерва» учитывались расходы тепла: - при хранении мазута в двух расходных резервуарах с температурой до 70 °С; - нагреве мазута в подогревателях от 70 до 90 °С при расходах мазута, обеспечивающих минимально допустимую скорость мазута по трубопроводам (0,5 м/с) по одному напорному трубопроводу от мазутонасосной до котельной, мазутопроводам котлов и по трубопроводу рециркуляции до расходных резервуаров; - расходы тепла при транспортировке мазута и пара по трубопроводам по территории мазутного хозяйства и по трассе. При этом принималось, что другие резервуары мазутосклада находятся в режиме «холодного» хранения, и расход тепла на них не затрачивался, прием мазута на производство не проводился. 6 При поступлении мазута в железнодорожных цистернах с температурой t ниже минус 10 °С значения нормативного удельного расхода тепла при сливе мазута из железнодорожных цистерн (q) определяются по формуле q = q[1 - 0,04(t + 10)], (9) где q - удельный расход тепла при сливе из железнодорожных цистерн мазута с температурой минус 10 °С, определенный по рисунку 2 настоящих Норм, Гкал/т (ГДж/т). 7 При размещении ТЭС в районах с температурой наружного воздуха tв(x) ниже минус 30 °С значения нормативного удельного расхода тепла при сливе мазута из железнодорожных цистерн (q) определяются по формуле q = q[1 - 0,02(t + 30)], (10) где q - удельный расход тепла при сливе мазута из железнодорожных цистерн при температуре наружного воздуха минус 30 °С, определенный по рисунку 1 настоящих Норм, Гкал/т (ГДж/т). 8 Нормативный технологический расход тепла на мазутное хозяйство (Q) определяется по формуле Q = Q - Qк, (11) где Qк - количество тепла, вносимое в тепловую схему ТЭС с конденсатом от мазутного хозяйства, Гкал (ГДж). 8.1 Количество тепла (Qк), вносимое в тепловую схему ТЭС с конденсатом от мазутного хозяйства, определяется по формуле Qк = Gкiк, (12) где Gк - количество конденсата, возвращаемое от мазутного хозяйства, т; iк - теплосодержание конденсата, Гкал/т (ГДж/т). 8.2 Количество и температура конденсата, возвращаемого от мазутного хозяйства, определяются по штатным приборам. 8.3 Теплосодержание конденсата (iк) определяется по таблицам «Теплофизические свойства воды и водяного пара» (М.: Машиностроение, 1997). 9 Примеры расчетов расходов тепла на мазутные хозяйства приведены в приложениях А и Б. Приложение А(справочное) ПРИМЕР РАСЧЕТА НОРМАТИВНОГО РАСХОДА ТЕПЛА (ПАРА) НА ЭКСПЛУАТИРУЕМОЕ МАЗУТНОЕ ХОЗЯЙСТВО ЗА 1 мес1. Исходные данные Количество поступившего на слив мазута марки М100 за 1 мес, Gсл............. 200000 т Количество мазута, сожженного в котельной за 1 мес, Gсж............................. 180000 т Среднее количество мазута, находившееся на складе, Gxp............................... 240000 т Средняя температура наружного воздуха, tв.......................................................... -12 °С Длительность доставки мазута на энергообъект, t1................................................ 2 сут Число часов за мес, tр................................................................................................. 720 ч Продолжительность нахождения всех «гусаков» ПСУ в резерве, t3................. 14400 ч Средняя температура мазута, подаваемого на сжигание в котельную, t....... 120 °С Общая длина мазутопроводов, Lм........................................................................... 6000 м Температура хранения мазута: в металлических расходных резервуарах с изоляцией, t................................ 70 °С в железобетонных резервуарах, t..................................................................... 30 °С Среднее количество мазута, хранившегося: в металлических расходных резервуарах с изоляцией, G........................... 60000 т в железобетонных резервуарах, G.............................................................. 180000 т Общая длина паропроводов, Lп............................................................................... 3000 м Теплосодержание пара, подаваемого на мазутное хозяйство, iп................ 0,70 Гкал/т Теплосодержание конденсата после мазутных подогревателей, i...... 0,140 Гкал/т Теплосодержание конденсата, возвращаемого от мазутного хозяйства, iк................................................... 0,080 Гкал/т 2 Последовательность расчета нормативного расхода тепла 2.1 По рисунку 3 определяется температура прибывшего мазута (t) при t1 = 2 сут и tв = -12 °С. По найденному значению температуры прибывшего мазута t = 12 °C по рисунку 2 определяется удельный расход тепла при сливе мазута марки M100 из железнодорожных цистерн (qсл) qсл = 0,0535 Гкал/т. 2.2 По рисунку 4 определяется удельный расход тепла на подогрев мазута, подаваемого на сжигание (qпoд) при t = 120 °С qпoд = 0,0472 Гкал/т. 2.3 По рисунку 5 определяются удельные расходы тепла при транспортировке мазута q и пара q по трубопроводам при tв = -12 °С: q = 1,30 · 10-6 Гкал/(т · м); q = 5,30 · 10-6 Гкал/(т · м). 2.4 По рисунку 6 определяется удельный расход тепла при хранении мазута в металлических (q) и железобетонных (q) резервуарах при разности температур хранения и наружного воздуха равной соответственно 82 и 42 °С: q = 21 · 10-6 Гкал/(т · ч); q = 14 · 10-6 Гкал/(т · ч). 2.5 По рисунку 8 определяется удельный расход тепла на поддержание одного парового «гусака» ПСУ в резерве (q), при tв = -12 °C q = 0,019 Гкал/ч. 2.6 Рассчитывается расход тепла на подогрев мазута при его сливе и пропарке цистерн после слива Qсл = qслGсл = 0,0535 · 200000 = 10700 Гкал. 2.7 Рассчитывается расход тепла на подогрев сожженного мазута Qпод = qподGсж = 0,0472 · 180000 = 8496 Гкал. 2.8 Рассчитывается расход тепла в окружающую среду при транспортировке мазута по трубопроводам Q = qGсжLм = 1,3 · 10-6 · 180000 · 6000 = 1404 Гкал. 2.9 Рассчитываются расходы тепла в окружающую среду при хранении мазута в металлических и железобетонных резервуарах: Q = qGtр = 21 · 10-6 · 60000 · 720 = 907,2 Гкал; Q = qGtр = 14 · 10-6 · 180000 · 720 = 1814,4 Гкал. 2.10 Рассчитывается расход тепла на поддержание ПСУ в резерве Q = qt3 = 0,019 · 14400 = 273,6 Гкал. 2.11 Рассчитываются промежуточные (без учета расхода тепла в окружающую среду при транспортировке пара по трубопроводам и при паровых продувках оборудования) суммарные значения: 2.11.1 Количества тепла, содержащегося в поданном на мазутное хозяйство паре, Q Q = Qсл + Qпод + Q + Q + Q + Q = 10700 + 8496 + 1404 + 907,2 + 1814,4 + 273,6 = 23595,2 Гкал. 2.11.2 Количества поданного на мазутное хозяйство паpa G G = Q : iп = 23595,2 : 0,7 = 33707,4 т. 2.12 Рассчитывается расход тепла в окружающую среду при транспортировке пара по трубопроводам Q = q · G · Lп = 5,30 · 10-6 · 33707,4 · 3000 = 535,9 Гкал. 2.13 Рассчитывается суммарное нормативное количество тепла пара, поданного на мазутное хозяйство за расчетный период (Q) с учетом расхода тепла в окружающую среду при транспортировке пара по трубопроводам и при паровых продувках оборудования Q = (Q + Q) · 1,01 = (23595,2 + 535,9) · 1,01 = 24372,4 Гкал. 2.14 Находится количество конденсата, возвращаемого в тепловую схему электростанции от подогревателей мазута и от спутников мазутопроводов
2.15 Определяется количество тепла, вносимое возвращаемым конденсатом от мазутного хозяйства в тепловую схему станции Qк = Gкiк = 23495,5 · 0,08 = 1879,6 Гкал. 2.16 Определяется нормативный технологический расход тепла на собственные нужды Q = Q - Qк = 24372,4 - 1879,6 = 22492,8 Гкал. Приложение Б(справочное) ПРИМЕР РАСЧЕТА РАСХОДА ТЕПЛА (ПАРА) НА ПРОЕКТИРУЕМОЕ МАЗУТНОЕ ХОЗЯЙСТВО ЗА 1 ч1 Исходные данные: Фронт слива, n................................................................................................ 112 цистерн Минимальная температура окружающего воздуха в районе размещения, tв...... -25 °С Максимальный часовой расход мазута в котельную, Gсж................................... 560 т/ч Суммарная вместимость склада жидкого топлива (мазута), Gxp............................................................................................ 180000 т Температура сжигаемого мазута, t.................................................................... 125 °С Температура мазута, подаваемого по циркуляционному контуру на разогрев мазута в резервуарах склада топлива, t............................................................. 115 °С Расчетный часовой расход мазута по циркуляционному контуру разогрева мазута в резервуарах, Gц......................................................................................... 640 т/ч Общая длина мазутопроводов, Lм........................................................................... 8000 м Общая длина паропроводов, Lп............................................................................... 6000 м Расчетный срок доставки мазута по железной дороге на ТЭС, t1.............. более 3 сут Средняя вместимость одной железнодорожной цистерны, Gцист............................ 55 т Теплосодержание пара, поступающего на мазутное хозяйство, iп............... 0,7 Гкал/т Теплосодержание конденсата после подогревателей мазута, i............. 0,14 Гкал/т Продолжительность подогрева и слива мазута, пропарки цистерн в зимнее время, t3.................................................................................................. 460 мин Марка мазута............................................................................................................... М100 2 Последовательность расчета расхода тепла (пара) 2.1 По рисунку 1 определяется удельный расход тепла при сливе мазута (qсл) марки M100 с длительностью доставки (t1) более 3 сут при температуре наружного воздуха tв = -25 °С Qсл = 0,105 Гкал/т. 2.2 По рисунку 4 определяется удельный расход тепла на подогрев мазута, подаваемого на сжигание (q) при t = 125 °С q = 0,0472 Гкал/т. 2.3 По рисунку 4 определяется удельный расход тепла на подогрев мазута в подогревателях, подаваемого по циркуляционному контуру (q) c t = 115 °С в резервуары склада топлива q = 0,045 Гкал/т. 2.4 По рисунку 5 определяются удельные расходы тепла при транспортировке мазута q и пара q по трубопроводам при tв = -25 °С: q = 1,60 · 10-6 Гкал/(т · м); q = 6,6 · 10-6 Гкал/(т · м). 2.5 Рассчитывается расход тепла в зимний период на подогрев мазута марки M100 при сливе 112 цистерн вместимостью 55 т каждая Qсл = qcлnGцист = 0,105 · 112 · 55 = 646,8 Гкал. 2.6 Рассчитывается часовой расход тепла на подогрев мазута в зимний период Гкал/ч. 2.7 Рассчитывается часовой расход тепла, потребный на подогрев мазута при сжигании и циркуляции: Q = qGcж = 0,0472 · 560 = 26,4 Гкал/ч; Q = qGц = 0,045 · 640 = 28,8 Гкал/ч. 2.8 Рассчитывается часовой расход тепла, расходуемый в окружающую среду при транспортировке мазута по трубопроводам Q = qGcжLм = 1,6 · 10-6 · 560 · 8000 = 7,2 Гкал/ч. 2.9 Рассчитывается часовой расход тепла на разогрев и транспортировку мазута Q = Q + Q + Q = 26,4 + 28,8 + 7,2 = 62,4 Гкал/ч. 2.10 Рассчитываются часовые расходы пара, на мазутное хозяйство и приемно-сливное устройство без учета расхода тепла при транспортировке пара по трубопроводам: G = Q : (iп - i) = 62,4 : (0,7 - 0,14) = 111,4 т/ч; G = Q : iп = 84,4 : 0,7 = 120,6 т/ч; G = G + G = 111,4 + 120,6 = 232,0 т/ч. 2.11 Рассчитывается часовой расход тепла в окружающую среду при транспортировке пара Q = qGпLп = 6,6 · 10-6 · 232,0 · 6000 = 9,2 Гкал/ч. 2.12 Уточняется количество пара G на мазутное хозяйство за 1 ч с учетом расхода тепла в окружающую среду при транспортировке пара G = G + Q : (iп - i) = 232,0 + 9,2 : (0,7 - 0,14) = 248,4 т/ч (в том числе на ПСУ - 120,5 т/ч).
