СТАНДАРТ СЭВ
СТ СЭВ 3640-82

СОЕДИНЕНИЯ ЭЛЕКТРИЧЕСКИЕ,
ПНЕВМАТИЧЕСКИЕ И ГИДРАВЛИЧЕСКИЕ
АВТОМОБИЛЕЙ, ПРИЦЕПОВ И ПОЛУПРИЦЕПОВ

ЗОНЫ РАЗМЕЩЕНИЯ

1984

Постановлением Государственного комитета СССР по стандартам от 11 января 1984 г. № 83 стандарт Совета Экономической Взаимопомощи СТ СЭВ 3640-82 «Соединения электрические, пневматические и гидравлические автомобилей, прицепов и полуприцепов. Зоны размещения» введен в действие непосредственно в качестве государственного стандарта СССР

в народном хозяйстве

с 01.07.84

в договорно-правовых отношениях по сотрудничеству

с 01.07.84

Утвержден Постоянной Комиссией по сотрудничеству в области стандартизации Нойбранденбург, июль 1982 г.

Настоящий стандарт СЭВ распространяется на вновь проектируемые пневматические, электрические и гидравлические соединения грузовых автомобилей-тягачей и прицепов, снабженных тягово-сцепным устройством (ТСУ), седельных тягачей и полуприцепов, снабженных седельно-сцепным устройством (ССУ), и устанавливает зоны размещения выводов пневматических, электрических и гидравлических соединительных устройств и размеры зон свободного пространства для них.

Настоящий стандарт СЭВ не распространяется на вышеуказанные соединения, устанавливаемые на автомобили, прицепы и полуприцепы специального назначения.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Неподвижные выводы должны устанавливаться так, чтобы их продольная ось была горизонтальной и параллельной продольной вертикальной плоскости симметрии автомобиля, прицепа или полуприцепа.

1.2. Вокруг всех выводов должно быть свободное пространство, обеспечивающее удобство соединения и разъединения.

У розеток электрических соединений это пространство должно быть в пределах 55 mm (не менее) от оси розеток по вертикали и горизонтали.

2. РАЗМЕЩЕНИЕ ВЫВОДОВ СОЕДИНЕНИЙ НА ТРАНСПОРТНОМ СРЕДСТВЕ с ТСУ

2.1. Расположение зон выводов соединений должно соответствовать:

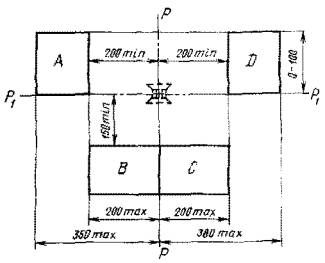

электрических соединений - черт. 1, где А и В - зоны для установки основной электрической розетки,

С и D - зоны для установки дополнительной электрической розетки,

В и С - зоны для установки розетки противоблокирующего устройства.

Черт. 1

Если дополнительного соединения нет, допускается использовать зону D;

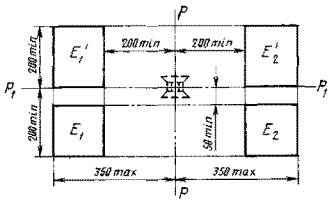

пневматических соединений - черт. 2, где

Черт. 2

E₁ - зона расположения соединительной головки управляющей магистрали двухпроводного пневматического соединения (при ТСУ - шкворень - петля),

E₁ + E^¢₁ - зоны расположения соединительной головки управляющей магистрали двухпроводного пневматического соединения (при ТСУ - крюк - петля),

Е₂ - зона расположения соединительной головки магистрали питания двухпроводного пневматического соединения и соединительной головки однопроводного пневматического соединения (при ТСУ - шкворень - петля),

Е₂ + Е¢₂ - зоны расположения соединительной головки магистрали питания двухпроводного пневматического соединения и соединительной головки однопроводного пневматического соединения (при ТСУ - крюк - петля);

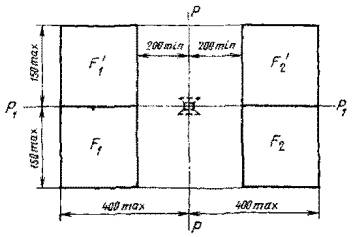

гидравлических соединений - черт. 3, где

Черт. 3

F₁ - зона расположения муфты реверсивной магистрали гидравлического соединения (при ТСУ - шкворень - петля),

F₁ + F¢₁ - зоны расположения муфты реверсивной магистрали гидравлического соединения (при ТСУ - крюк - петля),

F₂ - зона расположения муфты напорной магистрали гидравлического соединения и муфты однопроводного гидравлического соединения (при ТСУ - шкворень - петля),

F₂ + F¢₂ - зоны расположения муфты напорной магистрали гидравлического соединения и муфты однопроводного гидравлического соединения (при ТСУ - крюк - петля).

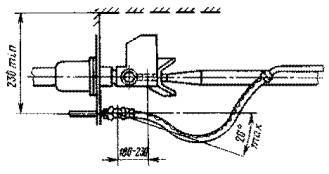

Зона свободного пространства при ТСУ шкворень - петля при виде сбоку должна соответствовать черт. 4. Угол максимального отклонения шлангов от горизонтали не должен превышать 20°.

Черт. 4

2.2. Разъемы и муфты на задней части транспортного средства должны устанавливаться неподвижно, а на передней части прицепа - на концах шлангов и кабелей. Допускается оснащать оба конца кабелей разъемным соединением.

2.3. Уплотняющая поверхность неподвижно установленных пневматических соединительных головок должна быть вертикальной и при виде сзади расположена:

у головок двухпроводного соединения направо;

у головок однопроводного соединения налево.

2.4. Длина шлангов и кабелей должна быть такова, чтобы при углах между осью дышла и продольной осью тягача, меньших 60°, была обеспечена полная свобода бокового перемещения шлангов и кабелей, без их натяжения или взаимного трения при углах от 60 до 75° должно быть обеспечено боковое перемещение без их повреждения.

3. РАЗМЕЩЕНИЕ ВЫВОДОВ СОЕДИНЕНИЙ ПРИ НАЛИЧИИ ССУ

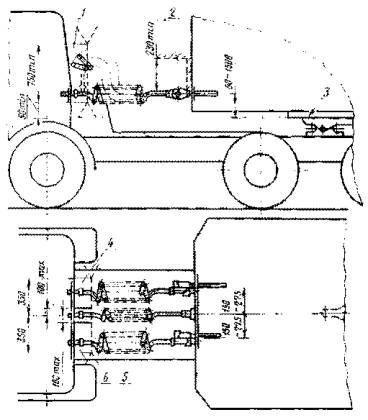

3.1. Размещение выводов должно соответствовать черт. 5. В случае применения дополнительного электрического соединения обе розетки устанавливаются или одна над другой, или рядом, с сохранением необходимого свободного пространства, причем розетка дополнительного соединения находится сверху или справа на виде сзади. Муфты гидравлического соединения устанавливаются таким образом, чтобы муфта реверсивной магистрали находилась слева, а напорной магистрали - справа от продольной вертикальной плоскости симметрии автомобиля на виде сзади.

3.2. Выводы и муфты, расположенные на передней части полуприцепа, должны размещаться неподвижно, а на задней части седельного тягача - на концах шлангов и кабелей. Допускается оснащать оба конца кабелей разъемным соединением.

1 - свободное пространство на тягаче; 2 - свободное пространство на полуприцепе; 3 - плоскость опорной поверхности ССУ; 4 - свободное пространство магистрали питания; 5 - свободное пространство электрического соединения; 6 - свободное пространство управляющей магистрали

Черт. 5

3.3. Уплотняющая поверхность неподвижно установленных пневматических соединительных головок должна быть вертикальной и на виде сзади расположена:

у головок двухпроводного соединения налево;

у головок однопроводного соединения направо.

3.4. Гибкая часть гладкого или спирально смотанного шланга или кабеля (от конца устройства для защиты против образования петли) должна находиться в свободном пространстве. Начало шланга или кабеля может отклоняться от горизонтального направления вверх.

Крепление шлангов на тягаче может осуществляться на кабине водителя и на отдельном узле.

3.5. Длина шлангов должна быть такова, чтобы при углах между продольными осями седельного тягача и полуприцепа, меньших 75°, была обеспечена полная свобода бокового перемещения шлангов и кабелей без натяжения или взаимного трения; при углах от 75 до 90° должно быть обеспечено боковое перемещение без их повреждения.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ПНР в Постоянной Комиссии по сотрудничеству в области машиностроения.

2. Тема - 17.074.22-80.

3. Стандарт СЭВ утвержден на 51-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

5. Срок первой проверки - 1989 г., периодичность проверки - 5 лет.
