РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ
И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ

МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

ТЕМПЕРАТУРЫ ПАРА,
ОТПУСКАЕМОГО В ПАРОВЫЕ СИСТЕМЫ
ТЕПЛОСНАБЖЕНИЯ
ОТ ИСТОЧНИКА ТЕПЛА

РД 153-34.0-11.345-00

Разработано Открытым акционерным обществом "Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС"

Исполнители А. Г. АЖИКИН, В. И. ОСИПОВА, Л. В. СОЛОВЬЕВА

Аттестовано Центром стандартизации, метрологии, сертификации и лицензирования Открытого акционерного общества "Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС"

Свидетельство об аттестации МВИ от 24.10.2000 г.

Утверждено Департаментом научно-технической политики и развития РАО "ЕЭС России" 01.12.2000

Первый заместитель начальника А. П. ЛИВИНСКИЙ

Зарегистрировано в Федеральном реестре аттестованных МВИ, подлежащих государственному контролю и надзору.

Регистрационный код МВИ по Федеральному реестру ФР.1.32.2001.00302

Ключевые слова: термопреобразователь сопротивления, метод измерений, измерительная система, погрешность измерения, результат измерений.

МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
ТЕМПЕРАТУРЫ ПАРА, ОТПУСКАЕМОГО В ПАРОВЫЕ СИСТЕМЫ
ТЕПЛОСНАБЖЕНИЯ ОТ ИСТОЧНИКА ТЕПЛА

РД 153-34.0-11.345-00

Введено впервые

Дата введения	2002	-	10	-	01
Дата введения	год	-	месяц	-	число

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая Методика выполнения измерений (МВИ) предназначена для использования при организации и выполнении измерений с приписанной погрешностью температуры пара, отпускаемого в паровые системы теплоснабжения от источника тепла (далее - температура пара).

Измерительная информация по температуре пара используется при ведении технологического режима и анализа работы паровой системы теплоснабжения и учете отпущенной тепловой энергии и теплоносителя.

Термины и определения приведены в приложении А.

2 СВЕДЕНИЯ ОБ ИЗМЕРЯЕМОМ ПАРАМЕТРЕ

2.1. Измеряемым параметром является температура пара, отпускаемого в паровые системы теплоснабжения от источника тепла.

2.2. Номинальные значения температуры пара котлов паропроизводительностью более 200 т/ч находятся в пределах от 180 до 500 °С.

2.3. Место и форма представления и использования информации по температуре пара определяются согласно РД 34.35.101-88 [6].

3 УСЛОВИЯ ИЗМЕРЕНИЙ

3.1. Измерение температуры пара осуществляется измерительными системами, составные элементы которых находятся в различных внешних условиях.

3.2. Основной величиной, влияющей на элементы измерительной системы температуры пара, является температура окружающей среды, остальные влияющие величины несущественны. Диапазон изменения температуры окружающей среды указан в таблице 1.

Таблица 1

Элементы измерительной системы	Диапазон изменения температуры окружающей среды, °С
Термопреобразователь сопротивления	5 - 60
Линия связи	5 - 60
Вторичный измерительный прибор, тепловычислитель	15 - 30
Агрегатные средства (АС) ИИС	15 - 25

4 ХАРАКТЕРИСТИКИ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

4.1. Характеристикой погрешности измерений является предел относительной погрешности измерений текущего и среднесуточного значений температуры пара при применении различных измерительных систем.

4.2. Настоящая Методика обеспечивает измерение температуры пара с приписанными значениями предела относительной погрешности измерений (таблица 2) во всем диапазоне изменений влияющей величины (см. раздел 3 настоящей Методики).

Таблица 2

Измерительные системы		Предел относительной погрешности измерений значения температуры пара, ± %
Измерительные системы		текущего	среднесуточного
1.	Измерительные системы с регистрирующими приборами	0,6	1,3
2.	Измерительные информационные системы (ИИС)	0,5	0,4
3.	Измерительные системы с тепловычислителями (теплосчетчиками)	0,4	0,3

5 МЕТОД ИЗМЕРЕНИЙ И СТРУКТУРА ИЗМЕРИТЕЛЬНЫХ СИСТЕМ

5.1. Измерения температуры пара производятся контактным методом.

В качестве первичных измерительных преобразователей применяются платиновые термопреобразователи сопротивления типа ТСП. Технические требования к ним должны соответствовать ГОСТ 6651-94 [18]. В качестве измерительных показывающих и регистрирующих приборов применяются автоматические мосты КСМ2.

5.2. Структурные схемы измерительных систем температуры пара могут различаться количеством АС измерений, принципом передачи сигнала и представления информации.

Структурные схемы измерительных систем температуры пара с применением различных средств измерений (СИ) приведены на рисунках 1 - 3.

1 - первичный измерительный преобразователь температуры;

2 - вторичный измерительный регистрирующий прибор;

3 - линия связи

Рисунок 1 - Структурная схема измерительной системы
с регистрирующими приборами

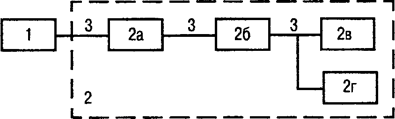

1 - первичный измерительный преобразователь температуры;

2 - агрегатные средства ИИС;

2 а - устройство связи с объектом;

2 б - центральный процессор;

2 в - средство представления информации;

2 г - регистрирующее устройство;

3 - линия связи

Рисунок 2 - Структурная схема ИИС

1 - первичный измерительный преобразователь температуры;

2 - тепловычислитель;

3 - линия связи

Рисунок 3 - Структурная схема измерительной системы
с тепловычислителем

5.3. Средства измерений, применяемые в измерительных системах температуры пара, приведены в приложении Б.

6 ПОДГОТОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

6.1. Подготовка к выполнению измерений заключается в осуществлении комплекса мероприятий по вводу измерительных систем в эксплуатацию, основными из которых являются:

- проведение поверки СИ;

- проверка правильности монтажа в соответствии с проектной документацией;

- проведение наладочных работ;

- введение измерительных систем в эксплуатацию.

6.2. Для уменьшения или исключения влияния изменения температуры окружающей среды в местах прокладки соединительных линий на сопротивление проводов присоединение каждого термопреобразователя сопротивления к измерительному прибору рекомендуется выполнять по трех - или четырехпроводной схеме.

6.3. Диапазон измерения прибора должен выбираться так, чтобы номинальное значение температуры пара находилось в последней трети шкалы.

7 ОБРАБОТКА И ВЫЧИСЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

7.1. Определение значений температуры пара производится в такой последовательности:

7.1.1 Текущее значение температуры пара определяется по показаниям измерительного прибора.

7.1.2 Среднесуточное значение температуры пара t_i (°C) за i-е сутки определяется путем обработки суточных диаграмм регистрирующих приборов планиметрами по формуле

(1)

где - нормирующее значение температуры пара, °С;

- показания полярного планиметра, см²; 1-1

- длина ленты с записью значения температуры пара, см;

- длина шкалы регистрирующего прибора, см.

7.2. Определение значений температуры пара при применении ИИС и измерительной системы с тепловычислителем производится следующим образом:

7.2.1 Среднее значение температуры пара за интервал усреднения X_ср рассчитывается по формуле

(2)

где X_i - текущее значение температуры пара;

k - число периодов опроса датчика за интервал усреднения.

При применении ИИС в соответствии с РД 34.09.454 [9] период опроса датчиков составляет не более 15 с, интервал усреднения параметров равен 0,25 ч.

При применении измерительных систем с тепловычислителями период опроса датчиков температуры пара устанавливается при проектировании или программировании тепловычислителей и должен составлять не более 15 с.

7.2.2 Среднесуточное значение температуры пара t' (°C) определяется по формуле:

(3)

где t_i - текущее (мгновенное) значение температуры пара, °С.

7.3. Обработка результатов измерений и представление измерительной информации по температуре пара производятся АС ИИС и тепловычислителями автоматически.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

8.1. Результаты измерений температуры пара должны быть оформлены следующим образом.

8.1.1 При применении измерительных систем с регистрирующими приборами:

- носитель измерительной информации по температуре пара - лента (диаграмма) регистрирующих приборов;

- результаты обработки измерительной информации по температуре пара на ПЭВМ представляются в виде выходных форм на бумажном носителе;

- выходные формы согласовываются с потребителем пара.

8.1.2 При применении ИИС и измерительных систем с тепловычислителями:

- носителем измерительной информации по температуре пара является электронная память АС ИИС и тепловычислителей;

- результаты обработки измерительной информации индицируются на средствах представления информации (ЭЛИ, индикаторах) и представляются в виде выходных форм на бумажном носителе;

- объем представления информации определяется при проектировании ИИС, разработке тепловычислителей, а выходные формы согласовываются с потребителем пара.

9 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

Подготовка измерительных систем температуры пара к эксплуатации осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а их обслуживание - дежурным электрослесарем-прибористом.

Обработка диаграмм регистрирующих приборов осуществляет техником, а вычисление результатов измерений - инженером ПТО.

10 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При монтаже, наладке и эксплуатации измерительной системы температуры пара должны соблюдаться требования РД 34.03.201-97 [10] и РД 153-34.0-03.150-00 [11].

Приложение А

(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин	Определение	Документ
Измерительный прибор	Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне. Примечание- По способу индикации значений измеряемой величины измерительные приборы разделяют на показывающие и регистрирующие	РМГ 29-99 [14], п. 6.11
Первичный измерительный преобразователь	Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы)	РМГ 29-99 [14], п. 6.18
Измерительный преобразователь	Техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи	РМГ 29-99 [14], п. 6.17
Измерительная система	Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерении одной или нескольких физических величин, свойственных этому пространству, и выработки измерительных сигналов в разных целях. Примечание-В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др.	РМГ 29-99 [14], п. 6.14
Агрегатное средство измерений	Техническое средство или конструктивно законченная совокупность технических средств с нормируемыми метрологическими характеристиками и всеми необходимыми видами совместимости в составе измерительной информационной системы	ГОСТ 22315-77 [16], п.п. 1.2 и 3.9
Теплосчетчик	Измерительная система (средство измерений), предназначенная для измерения количества теплоты	ГОСТ Р 51649-2000 [17]
Тепловычислитель	Средство измерений, предназначенное для определения количества теплоты по поступающим на его вход сигналам от средств измерений параметров теплоносителя	ГОСТ Р 51649-2000 [17]
Косвенное измерение	Определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной	РМГ 29-99 [14], п. 5.11
Методика выполнения измерений	Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом	РМГ 29-99 [14], п. 7.11
Аттестация МВИ	Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям	ГОСТ Р 8.563-96 [1], п. 3.1
Приписанная характеристика погрешности измерений	Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики	ГОСТ Р 8.563-96 [1], п. 3.5

Приложение Б

(рекомендуемое)

СРЕДСТВА ИЗМЕРЕНИЙ ТЕМПЕРАТУРЫ ПАРА

Наименование и тип СИ	Рабочий диапазон измеряемых температур, °С	Предел основной допускаемой приведенной погрешности, ± %	Организация-изготовитель
Измерительные системы с регистрирующими приборами
Термопреобразователи сопротивления платиновые ТСП	От минус 50 до плюс 500	Класс допуска В	Фирма «Навигатор» (г. Москва)
Мосты автоматические показывающие и самопишущие КСМ2	От 0 до плюс 500	0,5 (по показаниям); 1 (по регистрации)	ПО «Львовприбор» (г. Львов)
Измерительные информационные системы и измерительные системы с тепловычислителями (теплосчетчиками)
Термопреобразователи сопротивления платиновые ТСП	От минус 50 до плюс 500	Класс допуска В	Фирма «Навигатор» (г. Москва)
Агрегатные средства измерений ИИС	-	0,3 (канал)	-
Теплоэнергоконтроллер ТЭКОН-10	В соответствии с заказом потребителя	0,2	ИВП «Крейт» (г. Екатеринбург)
Примечание - Допускается применение других СИ с основными допускаемыми приведенными погрешностями, не превышающими указанных в таблице.

Список
использованной литературы

1. ГОСТ Р 8.563-96. Методики выполнения измерений.

2. ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения.

3. ГОСТ 6651-94. Термопреобразователи сопротивления. Общие технические требования и методы испытаний.

4. РД 34.11.303-97. Методические указания. Разработка и аттестация методик выполнения измерений, используемых на энергопредприятиях для контроля технологических параметров, не подлежащих государственному метрологическому надзору. Организация и порядок проведения. - М.: СПО ОРГРЭС, 1999.

5. РД 34.11.332-97. Методические указания. Разработка и аттестация методик выполнения измерений, используемых на энергопредприятиях в сферах распространения государственного метрологического контроля и надзора. Организация и порядок проведения. - М.: СПО ОРГРЭС, 1999.

6. РД 34.35.101-88. Методические указания по объему технологических измерений, сигнализации и автоматического регулирования на тепловых электростанциях. - М.: СПО Союзтехэнерго, 1988.

Дополнение к РД 34.35.101-88. - М.: СПО ОРГРЭС, 1996.

Изменение № 1 к РД 34.35.101-88. - М.: СПО ОРГРЭС, 1999.

7. МИ 1317-86. Методические указания. Государственная система обеспечения единства измерений. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.

8. МИ 2377-96. Рекомендация. ГСИ. Разработка и аттестация методик выполнения измерений.

9. РД 34.09.454. Типовой алгоритм расчета технико-экономических показателей конденсационных энергоблоков мощностью 300, 500, 800 и 1200 МВт. В 2-х ч. - М.: СПО ОРГРЭС, 1991.

10. РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М.: ЭНАС, 1997.

11. РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М.: ЭНАС, 2001.

12. Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС. - Екатеринбург: Уралтехэнерго, 1995.

13. СНиП 3.05.07-85. Системы автоматизации.

14. РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.

15. МИ 2451-98. Рекомендация. ГСОЕИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

16. ГОСТ 22315-77. Средства агрегатные информационно-измерительных систем. Общие положения.

17. ГОСТ Р 51-649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

18. ГОСТ 6651-94. Термопреобразователи сопротивления. Общие технические требования и методы испытания.
