МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР ГЛАВНОЕ НАУЧНО-ТЕХНИЧЕСКОЕ
УПРАВЛЕНИЕ ЭНЕРГЕТИКИ И
ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ
ХАРАКТЕРИСТИКА
ТХ 34-70-015-85
СЛУЖБА ПЕРЕДОВОГО ОПЫТА ПО «СОЮЗТЕХЭНЕРГО» МОСКВА

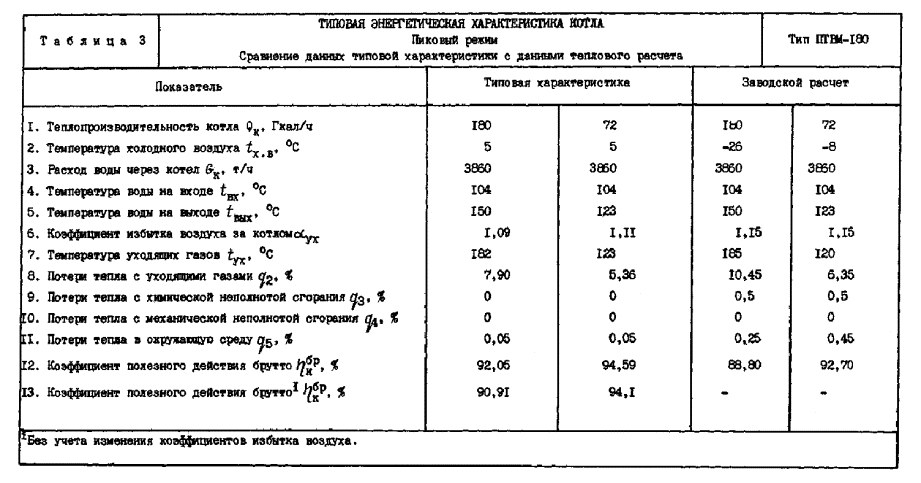

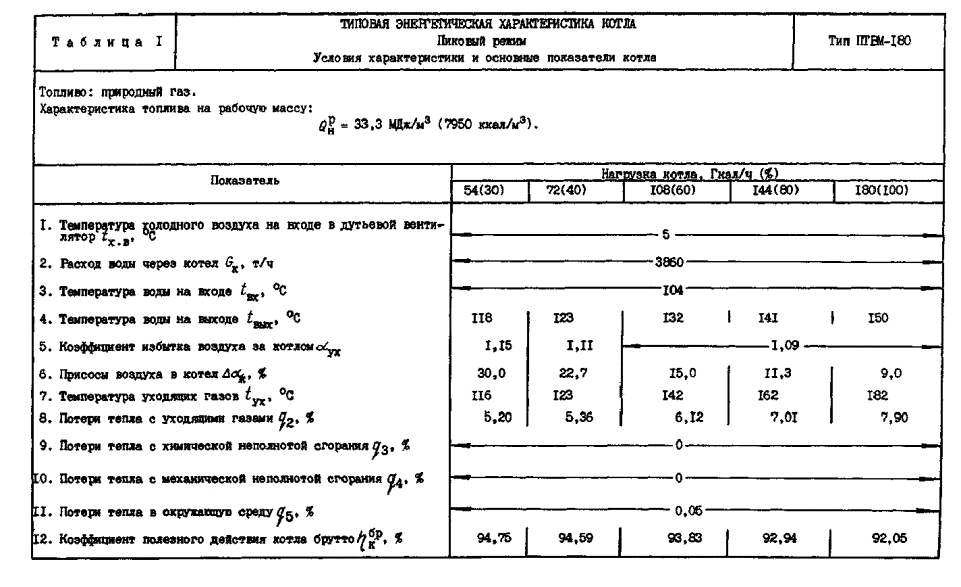

СОСТАВЛЕНО предприятием «Уралтехэнерго» Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго» СОСТАВИТЕЛИ Н.Ф. ОВСЯННИКОВ, В.Д. СОЛОМОНОВ УТВЕРЖДЕНО Главным техническим управлением по эксплуатации энергосистем 17.07.85 г. Заместитель начальника Д.Я. ШАМАРАКОВ Типовая энергетическая характеристика котла ПТВМ-180 составлена на основании результатов испытаний и фактических показателей работы котлов, на которые не внедрялись реконструктивные мероприятия по повышению надежности и экономичности, и отражает технически достижимую экономичность котла. Типовая энергетическая характеристика может служить основой для составления нормативных характеристик котлов ПТВМ-180 при сжигании природного газа. Приложение1. КРАТКАЯ ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ КОТЕЛЬНОЙ УСТАНОВКИ1.1. Газомазутный водогрейный котел ПТВМ-180 теплопроизводительностью 180 Гкал/ч предназначен для покрытия теплофикационной нагрузки. Основные расчетные параметры приведены в табл. 3. Котел водотрубный, прямоточный, башенного типа с принудительной циркуляцией. Циркуляция воды через котел осуществляется сетевыми насосами. Стены топочной камеры полностью экранированы трубами диаметром 60×3,5 мм. Размер топочной камеры в плане равен 6230×11526 мм, высота призматической части составляет 6000 мм. Два двухсветных экрана из труб диаметром 83×3,5 мм разделяет топочный объем на три сообщающиеся камеры, имеющие размеры по ширине 4000 мм (крайние) и 8000 мм (средняя). 1.2. Объем топочной камеры равен 461 м3, лучевоспринимающая поверхность экранов составляет 479 м2. Конвективные поверхности нагрева расположены в верхней части топочной камеры. Конвективная часть состоит из двух пакетов, разделенных по ходу газов ремонтным проемом. Каждый пакет выполнен из 176 секций. Секция изготовлена из U-образных змеевиков с диаметром труб 28×3 мм, вваренных своими концами в стояки из труб диаметром 83×4 мм. Змеевики расположены в шахматном порядке. 1.3. Топка котла ПТВМ-180 оборудована 20 комбинированными газомазутными горелками, расположенными в два яруса по 10 на фронтовой и задней стенах. Конструкция горелки предусматривает периферийный подвод газа, закрутка воздуха осуществляется осевыми регистрами. Производительность горелки по газу равна 0,35 м3/с (1265 м3/ч). Каждая горелка оборудована индивидуальными дутьевыми вентиляторами. Регулирование производительности котла осуществляется включением и отключением горелок при постоянном расходе сетевой воды, пределы регулирования производительности 30 - 100 % номинальной. Котел рассчитан для работы в пиковом режиме по двухходовой схеме. Ниже приведена характеристика основного и вспомогательного оборудования. 1. Котел ПТВМ-180: площадь поверхности нагрева, м2: конвективная.................................................................................... 5500 радиационная................................................................................... 479 объем топочной камеры, м3............................................................ 461 номинальная теплопроизводительность, Гкал/ч.......................... 180 температура воды на входе, °С....................................................... 104 температура воды на выходе, °С..................................................... 150 нормальный расход воды при двухходовой схеме, т/ч................. 3850 минимальный расход воды при двухходовой схеме, т/ч.............. 3000 гидравлическое сопротивление при двухходовой схеме кПа (кгс/см2).................................................... 90 - 100 (0,9 - 1,0) 2. Комбинированная газомазутная горелка: количество, шт.................................................................................. 20 производительность по газу, м3/с (м3/ч)........................................ 0,35 (1265) 3. Дутьевой вентилятор Ц14-36: количество, шт.................................................................................. 20 производительность, м3/с (м3/ч)..................................................... 3,9 (14000) давление, кПа (кгс/м2)..................................................................... 1,37 (137) мощность электродвигателя, кВт................................................... 13 частота вращения, об/мин 1000 4. Дымосос ДН-24×2-0,62 ГМ двухстороннего всасывания: количество, шт.................................................................................. 1 производительность, м3/с (м3/ч)..................................................... 82,2 (296000) полное давление, кПа (кгс/м2)........................................................ 2,55 (255) мощность электродвигателя, кВт................................................... 320 частота вращения, об/мин............................................................... 600 2. ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА КОТЛА ПТВМ-1802.1. При составлении характеристики использовались материалы испытаний, проведенных в разное время предприятиями Уралтехэнерго, Южтехэнерго, МГП Союзтехэнерго, а также фактические показатели работы котлов ПТВМ-180 в 1983 - 1984 гг. Характеристика соответствует руководящим документам и методическим указаниям по нормированию технико-экономических показателей котлов и отражает технически достижимую экономичность котла при нижеприведенных условиях, принятых за исходные. 2.2. Исходные условия составления характеристики: 2.2.1. Котел работает в пиковом режиме по двухходовой схеме без предварительного подогрева воздуха. 2.2.2. Котел работает на принудительной тяге (с дымососом) и на естественной тяге. 2.2.3. Топливо - природный газ. Низшая теплота сгорания (7950 ккал/м3). 2.2.4. Температура холодного воздуха (tх.в.) на входе в дутьевые вентиляторы 5 °С. 2.2.5. Температура сетевой воды (tвх) на входе в котел 104 °С. 2.2.6. Общая площадь конвективных поверхностей нагрева равна проектной. Отглушенные змеевики отсутствуют. 2.2.7. Состояние внутренних поверхностей нагрева котла эксплуатационно чистое. 2.2.8. Коэффициент избытка воздуха в режимном сечении (за конвективной частью) αух на основании результатов испытаний принят равным 1,09 при номинальной нагрузке и постоянным в диапазоне нагрузок 50 - 100 % номинальной; при нагрузке 40 и 30 % номинальной - соответственно равным 1,11 и 1,15. 2.2.9. Суммарные присосы воздуха в топочную камеру и конвективные поверхности нагрева для номинальной нагрузки по результатам испытаний приняты равными 9 %. С изменением нагрузки значение присосов в (%) в котел определялось по формуле
2.2.10. Потери тепла от химической неполноты сгорания топлива (q3) приняты равными нулю на основании испытаний. 2.2.11. Потери тепла от механической неполноты сгорания топлива (q4) приняты равными нулю. 2.2.12. Потери тепла в окружающую среду (q5) приняты равными 0,055 % для диапазона нагрузок 30 - 100 % номинальной по данным результатов измерений тепловых потоков с обмуровки и изоляции водогрейных котлов ПТВМ-180, проведенных МГП Союзтехэнерго и Уралтехэнерго. 2.3. Расчет Типовой энергетической характеристики выполнен в соответствии с указаниями «Теплового расчета котельных агрегатов (нормативный метод)» (М.: Энергия, 1973). 2.4. Коэффициент полезного действия брутто котла и потери тепла с уходящими газами (q2) подсчитаны в соответствии с методикой, изложенной в книге Я.Л. Пеккера «Теплотехнические расчеты по приведенным характеристикам топлива» (М.: Энергия, 1977):
где

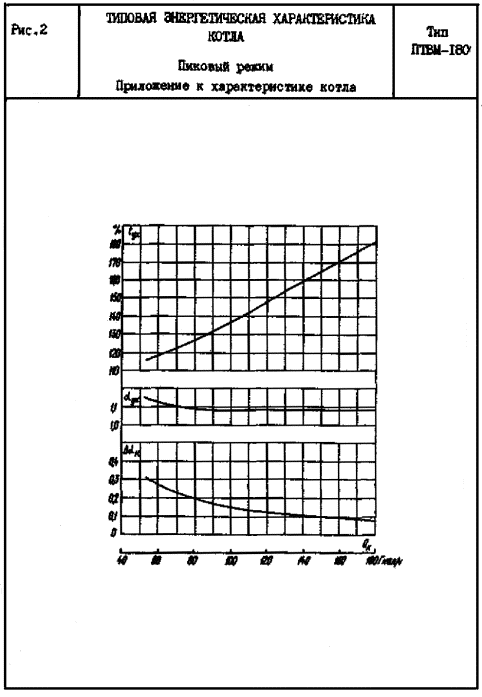

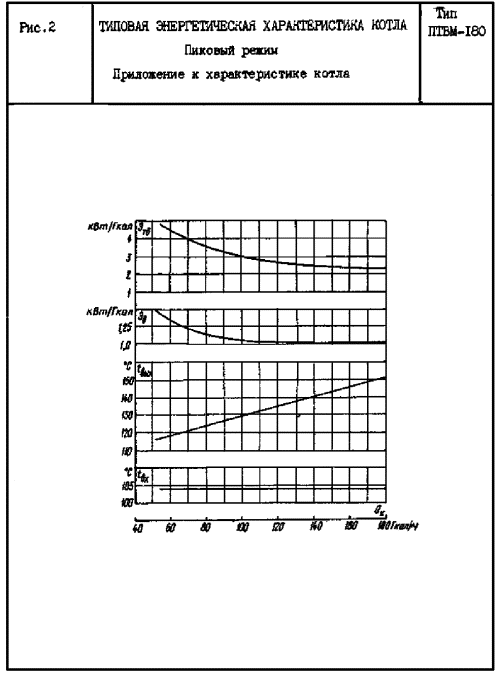

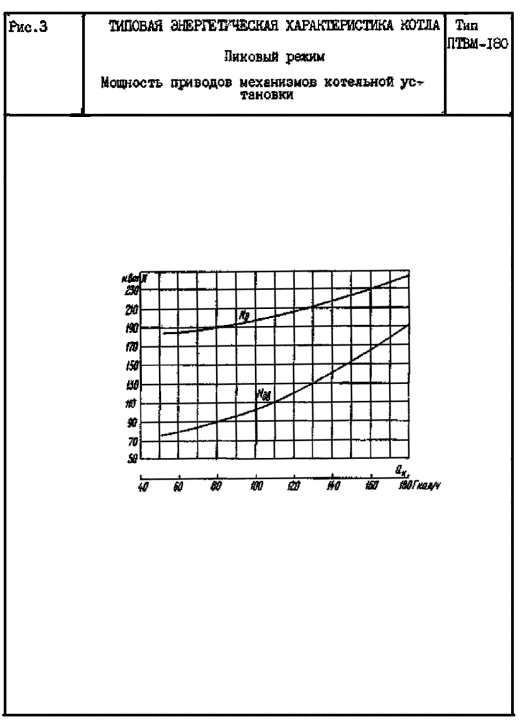

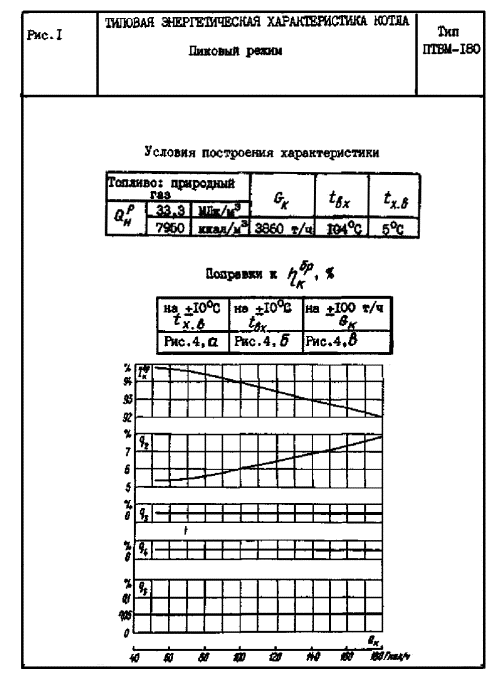

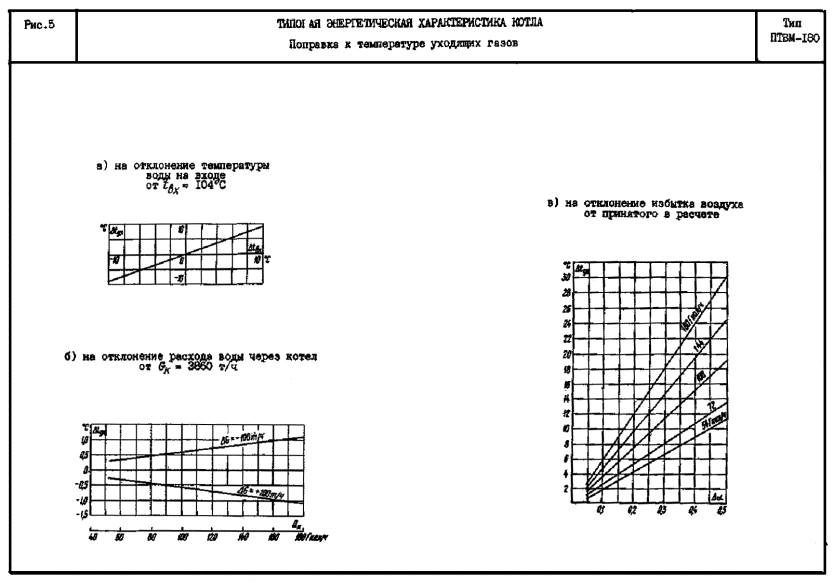

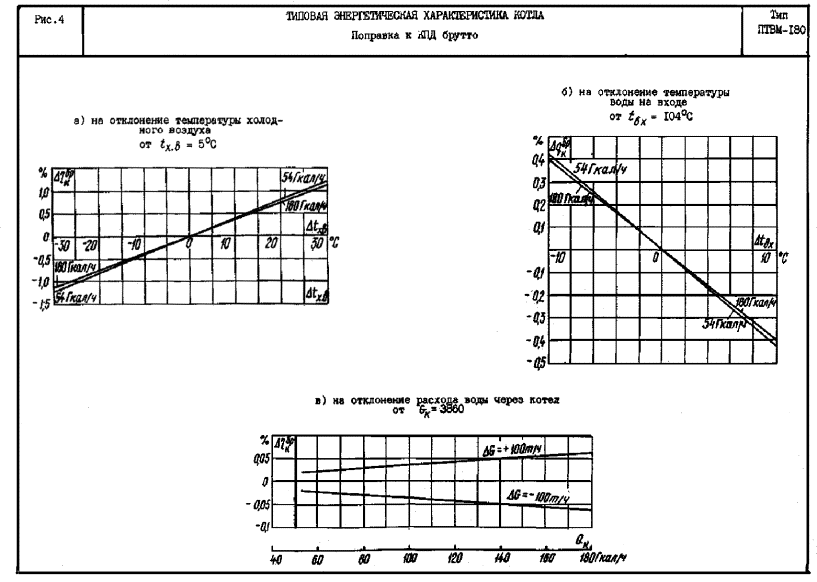

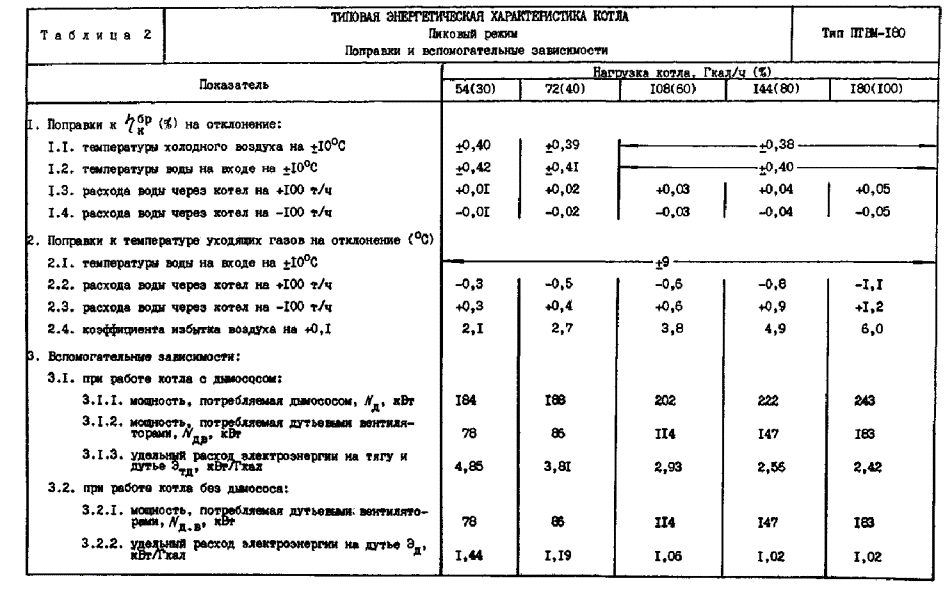

αух - коэффициент избытка воздуха за конвективной частью; tух - температура уходящих газов за конвективной частью; tх.в. - температура холодного воздуха на стороне всасывания дутьевых вентиляторов. 2.5. Удельный расход электроэнергии на собственные нужды котельной установки рассчитан по мощности, потребляемой дутьевыми вентиляторами и дымососом. 2.6. Типовая энергетическая характеристика и приложения к ней приведены на рис. 1 - 3. 3. ПОПРАВКИ К НОРМАТИВНЫМ ПОКАЗАТЕЛЯМ3.1. Для приведения основных нормативных показателей работы котла к измененным условиям его эксплуатации даны поправки в виде графиков (рис. 4,5) и цифровых значений (табл. 2). Поправки рассчитаны в соответствии с методикой, изложенной в «Положении о согласовании нормативных характеристик оборудования и расчетных удельных расходов топлива» (М.: СЦНТИ ОРГРЭС, 1975). Типовая характеристика построена при условии, что tх.в. = 5 °С, tвх = 104 °C, расход воды через котел расчетный. Влияние изменения этих параметров на показатели работы котла учитывается тремя отдельными поправками: - отклонение температуры холодного воздуха - поправкой к q2 и (расчетная поправка); - отклонение температуры воды на входе в котел - поправкой к tух, q2 и (экспериментальная поправка); - отклонение расхода воды - поправкой к tух, q2 и (экспериментальная поправка). Отклонение избытка воздуха учитывается поправкой к tyx (экспериментальная поправка). 3.2. Поправка (%) на отклонение температуры холодного воздуха рассчитана по формуле
3.3. Пользование системой поправок поясняется следующим примером. Пример. Котел работает при нагрузке 144 Гкал/ч и следующих измененных условиях эксплуатации: Температура холодного воздуха..................................................... -20 °C; Расход воды через котел.................................................................. 3760 т/ч; Температура сетевой воды на входе в котел................................. 94 °C; Коэффициент избытка воздуха за котлом..................................... 1,19. Из значений параметров, указанных выше, вычитают значение тех же параметров, приведенных в Типовой характеристике, и подсчитывает их разность. Знак разности указывает направление изменения значения каждого параметра. Поправки находятся по графикам (рис. 4, 5). Результаты расчета поправок для данного примера приведены в таблице.
Нормативное значение tух, q2 и для измененных условий эксплуатации составит:
где , , - значения показателей при условиях Типовой энергетической характеристики. Нормативное значение tух, q2 и для измененных условий эксплуатации составит:
Отклонение коэффициента избытка воздуха в режимном сечении от оптимального значения обусловит отклонение от нормативного значения температуры уходящих газов, потери тепла с уходящими газами, КПД, брутто котла и вызовет перерасход топлива, эквивалентный значению отклонения q2:
Δαух = +0,1 Δtух = +4,9 °C Δq2 = +0,80 %
ΔB = +0,87 %
