МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР



ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА

К-100-90-6 (ВК-100-6) ЛМЗ





СОЮЗТЕХЭНЕРГО

МОСКВА 1978



МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР



УТВЕРЖДАЮ:

Заместитель начальника

Главтехуправления

____________________ В.И. ГОРИН

6 июля 1977 г.

ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА

К-100-90-6 (ВК-100-6) ЛМЗ

СЛУЖБА ПЕРЕДОВОГО ОПЫТА И ИНФОРМАЦИИ СОЮЗТЕХЭНЕРГО

МОСКВА 1978

Настоящая Типовая энергетическая характеристика разработана Союзтехэнерго (инженеры Г.В. РУПАКОВ, С.В. РЫБАЧКОВ)

УСЛОВНЫЕ ХАРАКТЕРИСТИКИ:

1. Параметры и тепловая схема - график Т-2

2. Напор циркуляционных насосов 15 м вод. ст.

ПОПРАВКИ (%) К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА НЕТТО НА ИЗМЕНЕНИЕ НАПОРА ЦИРКУЛЯЦИОННЫХ НАСОСОВ



Основные заводские данные турбоагрегата

Сравнение результатов испытаний с гарантийными данными
(при номинальных значениях Р_о, t_о, t^в₁, , W, F))























ПРИЛОЖЕНИЕ

I. Типовая энергетическая характеристика турбоагрегата К-100-90-6(ВК-100-6) ЛМЗ получена путем обобщения результатов тепловых испытаний турбины № I Прибалтийской ГРЭС и турбины № 5 Добротворской ГРЭС.

Характеристика распространяется на все турбины данного типа*. Характеристика отражает среднюю экономичность прошедшего капитальный ремонт турбоагрегата, работающего по расчетной тепловой схеме при следующих условиях (принятых в качестве номинальных):

- давление свежего пара перед стопорным клапаном турбины - 90 кгс/см² **;

* Не действительна для реконструированных турбин К-100-90-6 (ВК-100-6) ЛМЗ с регулируемым теплофикационном отбором.

** В тексте и на графиках приводится абсолютное давление.

- температура свежего пара перед стопорным клапаном турбины - 535 °С;

- давление отработавшего пара: для характеристики при постоянном давлении пара в конденсаторе 0,035 кгс/см² - график Т-2, для характеристики при постоянных расходе и температуре охлаждающей воды - график Т-1 в соответствии с характеристикой конденсатора 100-КЦС-4 ЛМЗ при W = 16000 м³/ч и t^в₁ = 10 °С (график Т-7а);

- подача пара на концевые уплотнения турбины и эжектор сальникового подогревателя, а также на основной эжектор осуществляется из деаэратора в количестве соответственно 2,5 и 0,8 т/ч;

- деаэратор 6 кгс/см² питается паром из III отбора, при расходе свежего пара менее 240 т/ч пар на деаэратор подается из II отбора;

- расход питательной воды равен расходу свежего пара;

- прирост энтальпии питательной воды в питательном насосе - 5,3 ккал/кг;

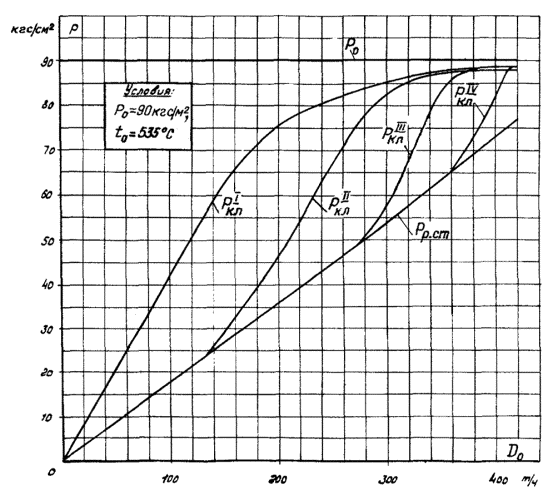

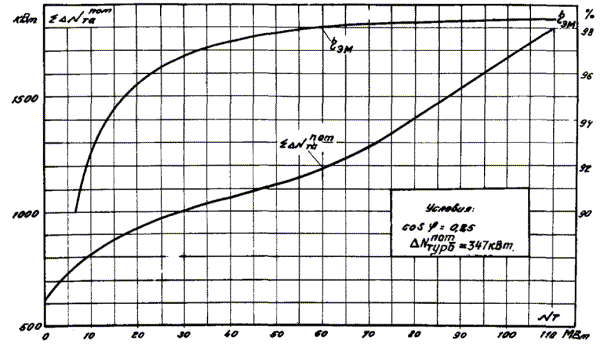

- суммарные потери мощности и электромеханический КПД турбоагрегата (график Т-6) приняты по данным заводов ЛМЗ и «Электросила»;

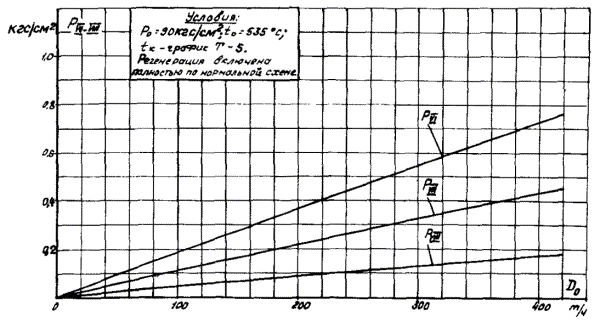

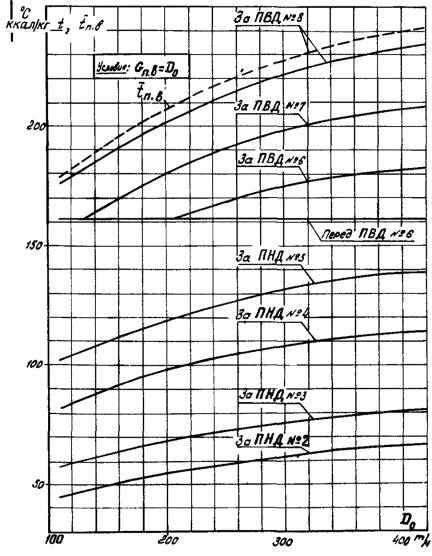

- температура питательной воды и основного конденсата турбины за подогревателями - график Т-5;

- внешние потребители пара нерегулируемых отборов отключены.

Положенные в основу настоящей Типовой энергетической характеристики данные испытаний приведены в соответствие с «Таблицами теплофизических свойств воды и водяного пара» (Изд-во стандартов, 1969).

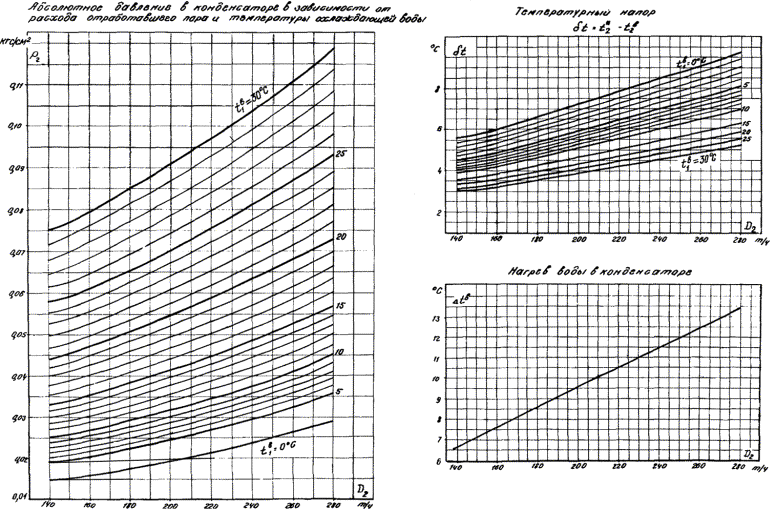

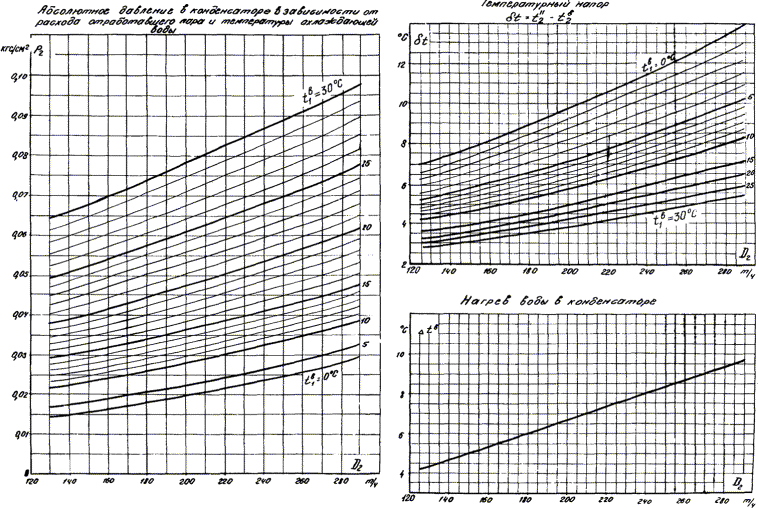

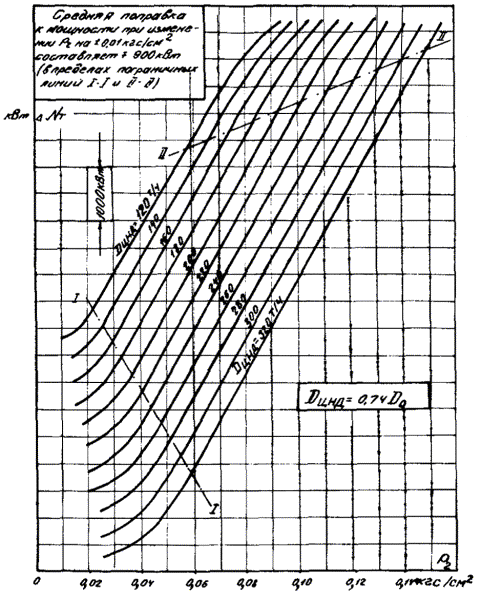

При составлении Типовой энергетической характеристики за основу принята заводская тепловая схема; характеристика конденсатора 100-КЦЗ-4 ЛМЗ (графики Т-7а и Т-7б) и сетка поправок к мощности на изменение давления отработавшего пара (график Т-8) взяты из «Нормативных характеристик конденсационных установок паровых турбин типа К» (СЦНТИ ОРГРЭС, 1974).

2. Полный расход тепла брутто и расход свежего пара в зависимости от мощности на выводах генератора аналитически выражаются следующими уравнениями:

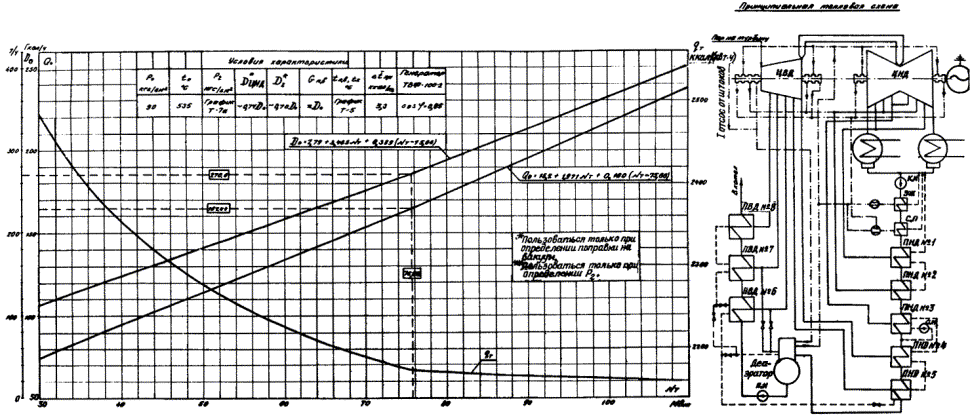

- при постоянных расходе (W = 16000 м³/ч) и температуре (t^в₁ = 10 °С) охлаждающей воды (график Т-1)

Q_о = 15,2 + 1,971N_т + 0,160 (N_т - 75,66) Гкал/ч,                             (1)

D_о = 7,79 + 3,465N_т + 0,389 (N_т - 75,66) т/ч;                                 (2)

- при постоянном давлении пара в конденсаторе 0,035 кгс/см² (график Т-2)

Q_о = 19,80 + 1,925N_т +0,161 (N_т - 75,14) Гкал/ч,                        (3)

D_о = 15,6 + 3,385N_т +0,386(N_т - 75,14) т/ч.                              (4)

Уравнения (1) - (4) справедливы в диапазоне нагрузок 30 - 110 МВ.

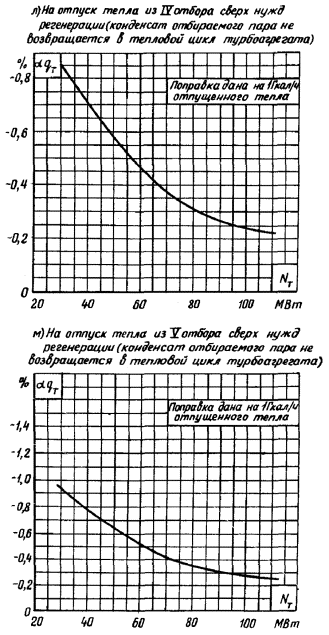

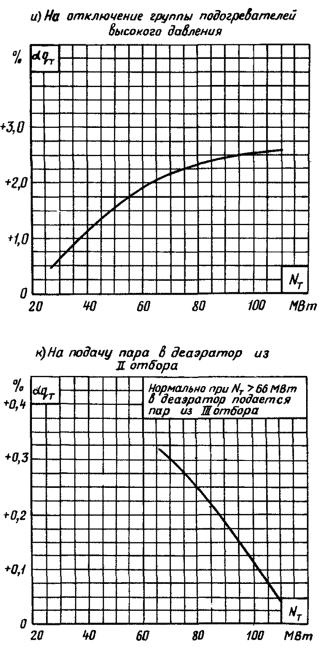

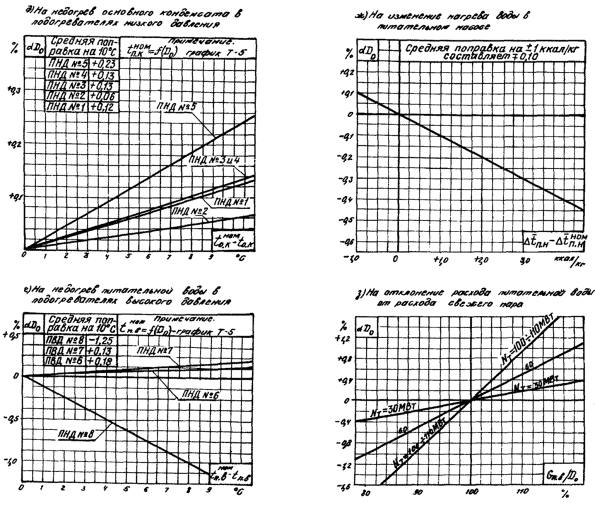

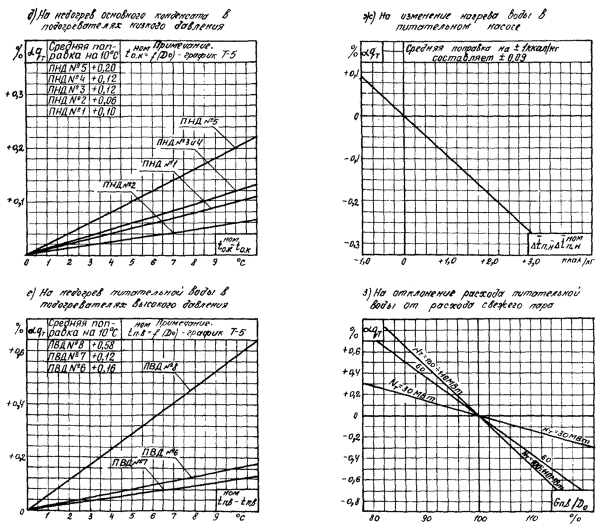

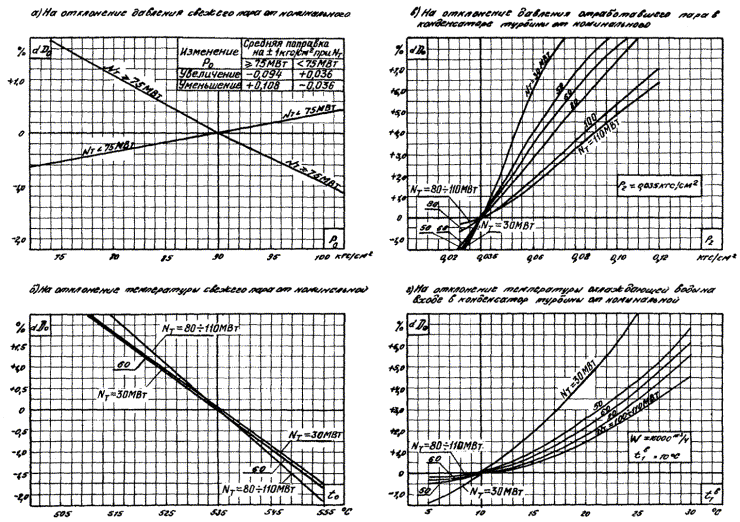

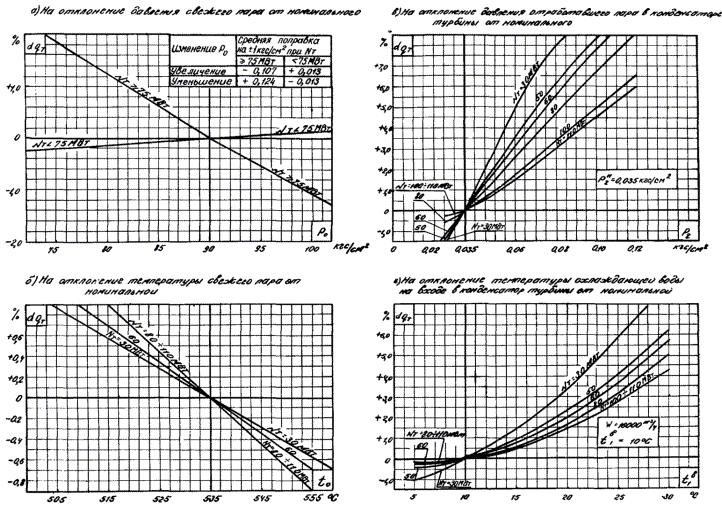

3. Расходы тепла и пара для заданной в условиях эксплуатации мощности определяются по соответствующим зависимостям характеристики с последующим введением необходимых поправок (графики Т-9а и Т-9б). Поправочные кривые позволяют осуществлять планирование и нормирование работы турбоагрегата в условиях электростанции.

Знаки поправок соответствуют переходу от условий характеристики к эксплуатационным.

Поправки рассчитаны для условия поддержания постоянной мощности на выводах генератора. При наличии двух отклонений и более в условиях работы турбоагрегата от номинальных поправки алгебраически суммируются.

Пользование поправочными кривыми поясняется на следующем примере.

Дано: N_т = 100 МВт; Р_о = 85 кгс/см²;

Р₂ = 0,05 кгс/см²; остальные условия - номинальные.

Требуется определить удельный расход тепла брутто (q_т) и расход свежего пара (D_о) при заданных условиях. Ниже в таблице приводится последовательность расчета.

4. Типовая энергетическая характеристика нетто турбоагрегата К-100-90-6 (ВК-100-6) ЛМЗ рассчитана на основе характеристики брутто этого турбоагрегата при постоянном давлении пара в конденсаторе 0,035 кгс/см² и соответствует следующим условиям его эксплуатации:

- параметры и тепловая схема установки - график Т-2;

- напор, развиваемый циркуляционными насосами, - 15 м вод. ст.;

- КПД циркуляционного насоса - 80 % и его электродвигателя - 95 %;

- расход охлаждающей воды через конденсатор турбины - 16000 м³/ч, в целом на турбоагрегат - 17600 м³/ч;

- расход тепла на собственные нужды турбоагрегата составляет 0,43 Гкал/ч (0,2 % расхода тепла турбоагрегатом при номинальной мощности);

- расход электроэнергии на собственные нужды турбоагрегата включает расход энергии на работу циркуляционных, конденсатных и прочих насосов (дренажных, подъемного ПНД № 3 и газоохладителей). Расход электроэнергии на прочие насосы принят в размере 0,1 % номинальной мощности турбоагрегата.

Типовая энергетическая характеристика нетто по расходу тепла аналитически выражается уравнением

Q¢_э = 22,35 + 1,9265 + 0,164 ( - 73,98) Гкал/ч.                          (5)

Удельный расход тепла нетто на выработку электроэнергии определяется по выражению

 = ×10³ ккал/(кВт×ч).                                                 (6)

При отклонении напора, развиваемого циркуляционными насосами, от принятого в качестве номинального (15 м вод. ст.) к расходу тепла нетто, определенному по уравнению (5), вводится поправка.

Пользование характеристикой нетто и поправками к расходу тепла нетто на изменение напора циркуляционных насосов поясняется на следующем примере.

Определить полный (Q¢_э) и удельный () расходы тепла нетто при мощности нетто турбоагрегата  = 100 МВт и напоре циркуляционных насосов Н_ц.н = 10 м вод. ст.:

а) по уравнению (5) определяется расход тепла, нетто при номинальном напоре (Н_ц.н = 15 м вод. ст.) циркуляционных насосов

(Q¢_э)^ном = 219,27 Гкал/ч;

б) определяется поправка к расходу тепла нетто

a Q¢_э = - 0,30 %;

в) искомый расход тепла нетто при Н_ц.н = 10 м вод. ст. определятся как

Н_ц.н = (Q¢_э)^ном (1 + ) = 219,27 (1 + ) = 218,61 Гкал/ч;

г) удельный расход тепла нетто при Н_ц.н = 10 м вод. ст. составит

 = ×10³ = ×10³ = 2186 ккал/(кВт×ч).
