МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

Главтехуправление                                                ГЛАВЭнергорЕмОнт



ИНСТРУКЦИЯ
ПО ПРОВЕДЕНИЮ
ЭКСПРЕСС-ИСПЫТАНИЙ
ТУРБОУСТАНОВКИ
К-200-130 ЛМЗ





СЛУЖБА ПЕРЕДОВОГО ОПЫТА И ИНФОРМАЦИИ СОЮЗТЕХЭНЕРГО

Москва 1978



Составлено предприятием Белэнергоремналадка и Харьковским филиалом ЦКБ Главэнергоремонта



Составители инженеры М.Г. ТАРАЩУК, И.А. ЛАЗУТИН, Э.И. КУЛЬКОВ, И.А. КОРОТОВЦЕВ, Н.М. КОШЕЛЬ (Белэнергоремналадка), Ю.А. АВЕРБАХ, О.С. НАЙМАНОВ, Г.И. ЧЕРНЕНКОВА (ХФ ЦКБ Главэнергоремонта).

В методике определения КПД был использован опыт Южтехэнерго (инженеры М.О. ГАЛУЩАК, П.С. АРХИПОВ, В.Е. ДМИТРИЕВ).

При составлении Инструкции учтены замечания Союзтехэнерго, ВТИ им. Ф.Э. Дзержинского, а также ЛМЗ.



СОДЕРЖАНИЕ

1. Общая часть. 2

2. Назначение экспресс-испытаний. 3

3. Цели и причины проведения экспресс-испытаний элементов турбины.. 3

4. Приборы, применяемые при экспресс-испытаниях. 4

5. Схема измерений при экспресс-испытаниях. 4

6. Снятие характеристик системы парораспределения. 4

6.1. Рабочая программа. 6

6.2. Обработка опытных данных. 8

6.3. Анализ результатов. 9

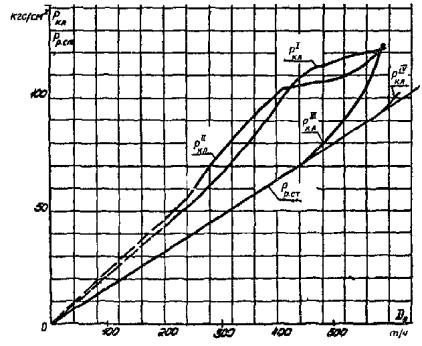

6.4. Примеры результирующих кривых. 11

7. Проверка работы турбины с максимальной электрической нагрузкой. 12

7.1. Рабочая программа. 12

7.2. Обработка опытных данных. 14

7.3. Анализ результатов. 14

8. Оценка состояния проточной части. 17

8.1. Рабочая программа испытаний. 17

8.2. Методика обработки полученных результатов. 19

8.3. Типовые ошибки при испытаниях. 23

8.4. Анализ полученных результатов. 24

8.5. Проверка готовности схемы турбоустановки к проведению экспресс-испытаний проточной части. 25

8.6. Обработка опытных данных. 25

8.7. Примеры результирующих кривых. 25

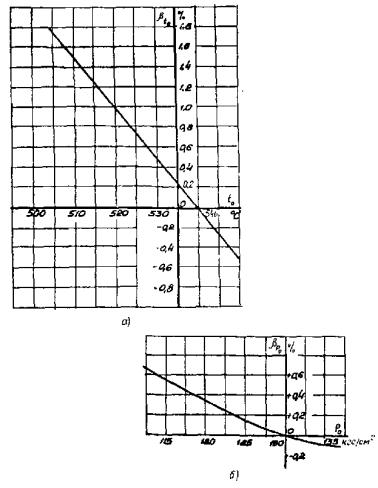

8.8. Поправки к мощности турбины на отклонение начальных параметров пара от номинальных. 25

8.9. Дополнительные поправочные коэффициенты.. 28

8.10. Определение КПД цилиндров высокого и среднего давления. 29

9. Проверка работы системы регенерации, подогревателей сетевой воды и конденсатора. 36

9.1. Рабочая программа. 36

9.2. Обработка опытных данных. 36

9.3. Анализ результатов испытаний. 37

10. Снятие статической характеристики системы регулирования турбины.. 40

10.1. Рабочая программа опытов. 40

10.2. Обработка полученных результатов. 41

10.3. Анализ результатов. 42

11. Проверка совместной плотности автоматических затворов и совместной плотности регулирующих клапанов ЧВД и ЧСД.. 43

11.1. Рабочая программа. 43

11.2. Обработка подученных результатов. 43

11.3. Анализ результатов. 43



УТВЕРЖДАЮ:

Начальник

Главтехуправления

Л.А. ТРУБИЦЫН

15 апреля 1976 г.

УТВЕРЖДАЮ:

Начальник

Главэнергоремонта

Ю.В. ШАБАНОВ

13 апреля 1976 г.

1. ОБЩАЯ ЧАСТЬ

Настоящая Инструкция составлена на основе «Временной инструкции по производству экспресс-испытаний турбинного оборудования», утвержденной Главтехуправлением и Главэнергоремонтом в феврале 1973 г., с учетом опыта, полученного при ее внедрении в 1973 - 1975 гг., а также результатов ряда дополнительных расчетов, Служебной записки Минэнерго СССР № ЮН-12025 от 19 октября 1972 г. и «Инструкции по организации ремонта энергетического оборудования электростанций и подстанций» № ТО-506 «Б» от 27 июля 1974 г.

Данная Инструкция содержит рабочие программы, таблицы, необходимые справочные материалы и примеры по испытаниям проточной части, систем парораспределения, регенерации и регулирования,

Проверку состояния собственно турбины рекомендуется проводить в следующем порядке:

1) снятие характеристики системы парораспределения;

2) проверка работы турбины на максимальном режиме;

3) оценка состояния проточной части;

4) обследование системы регенерации;

5) снятие статической характеристики системы регулирования.

Необходимо подчеркнуть, что достоверность результатов испытаний может быть обеспечена только при строгом выполнении всех требований Инструкции.

Везде в тексте Инструкции и на рисунках приводятся абсолютные значения давлений.

2. НАЗНАЧЕНИЕ ЭКСПРЕСС-ИСПЫТАНИЙ

2.1. Каждая турбоустановка в целях ее правильной эксплуатации и своевременного выявления дефектов должна подвергаться периодическим тепловым экспресс-испытаниям для:

- определения экономической целесообразности и объема предстоящего ремонта;

- оценки качества произведенного ремонта;

- получения данных, необходимых для анализа работы отдельных элементов турбоустановки;

- получения данных, необходимых для оценки текущего изменения экономичности турбины в процессе эксплуатации.

2.2. Значительное сокращение времени, средств и трудозатрат на проведение экспресс-испытаний по сравнению с балансовыми достигается за счет того, что:

- анализ состояния основных узлов производится главным образом по сравнительным показателям, что обеспечивает достаточную точность оценки состояния элементов оборудования. При этом отпадает необходимость в организации трудоемких точных замеров расходов пара и воды;

- узлы турбины испытываются раздельно (парораспределение, проточная часть, регенерация и т.д.), в результате чего сокращается количество опытов и число измеряемых величин, исключается необходимость введения поправок на их взаимное влияние при обработке данных.

2.3. Для сопоставимости результатов условия проведения опытов (схема и режим работы) должны повторяться при последующих испытаниях.

3. ЦЕЛИ И ПРИЧИНЫ ПРОВЕДЕНИЯ ЭКСПРЕСС-ИСПЫТАНИЙ ЭЛЕМЕНТОВ ТУРБИНЫ

3.1. Экспресс-испытания выполняются в случаях, указанных в табл. 1.

3.2. При проведении экспресс-испытаний обязательно соблюдение требований ПТЭ, ПТБ, инструкций, противоаварийных циркуляров и других директивных материалов Главтехуправления Минэнерго СССР, инструкций и директивных указаний заводов-изготовителей, местных инструкций.

Таблица 1

Цели и причины проведения экспресс-испытаний

Когда проводятся испытания

Цель испытаний

Время проведения испытаний

Объем испытаний

Примечание

При планировании объемов ремонтов на следующий год

1.

Определение экономической целесообразности и объема, предстоящего ремонта.

Август - сентябрь

В полном объеме

Испытанию подлежат все турбины, не прошедшие ремонт в текущем году

2.

Получение сравнительных данных для экономического распределения нагрузки между однотипными турбинами.

3.

Проверка готовности оборудования к осенне-зимнему максимуму нагрузок

Перед выводом турбины в ремонт

1.

Выяснение дефектов оборудования для уточнения объема ремонта

За 10 - 20 дн. до начала ремонта

В полном объеме



2.

Получение данных для последующей оценки качества ремонта

После выполнения ремонта

1.

Оценка качества произведенного ремонта узлов турбины.

В первые 10 дн. после ремонта

В полном объеме



2.

Получение сравнительных данных для оптимального распределения нагрузки между турбинами одного типа.

3.

Проверка готовности оборудования к осенне-зимнему максимуму нагрузок

После задеваний или при подозрении на повреждения в проточной части

1.

Проверка состояния турбины для выяснения необходимости и объема ремонта.

Немедленно

Испытываются те элементы турбины, на работе которых могла отразиться аварийная ситуация



2.

Выяснение необходимости ввода ограничений (мощности, расходов пара).

3.

Уточнение графика распределения нагрузок между турбинами одного типа

3.3. Если на электростанции в тепловую схему турбоустановки по сравнению с заводской внесены изменения, в рабочую программу испытаний данной турбины должны быть внесены необходимые изменения с учетом конкретных условий электростанции, обеспечивающие надежную работу турбоустановки в процессе экспресс-испытаний.

4. ПРИБОРЫ, ПРИМЕНЯЕМЫЕ ПРИ ЭКСПРЕСС-ИСПЫТАНИЯХ

4.1. При проведении экспресс-испытаний необходимо руководствоваться данными табл. 2, где приведен перечень применяемых приборов, указаны места измерений, измеряемая среда или параметры.

5. СХЕМА ИЗМЕРЕНИЙ ПРИ ЭКСПРЕСС-ИСПЫТАНИЯХ

5.1. При проведении экспресс-испытаний места измерения давления, температуры и расхода должны устанавливаться в соответствии со схемой измерений, приведенной на рис. 1.

6. СНЯТИЕ ХАРАКТЕРИСТИК СИСТЕМЫ ПАРОРАСПРЕДЕЛЕНИЯ

Из всего комплекса опытов, необходимых при проведении экспресс-испытаний, данная серия опытов проводится первой; если обнаружены дефекты системы парораспределения (неправильная настройка, дросселирование в клапанах и др.), то их необходимо устранить, чтобы исключить влияние этих дефектов на экономичность проточной части.

Результаты этой серии опытов могут быть использованы при определении КПД ЧВД в характерных точках (в положении полного открытия всех или нескольких регулирующих клапанов - см. раздел 8.10).

Таблица 2

Перечень приборов, применяемых при экспресс-испытаниях

Места измерений, измеряемая среда

Класс точности

Первичный прибор

Вторичный прибор

Пределы шкалы

Количество приборов

Примечание

Давление пара

Перед стопорными клапанами

0,5 - 0,6



Контрольный манометр

0 - 160

2



За стопорными клапанами

0 - 160

1

За регулирующими клапанами

0 - 160

4

В камере регулирующей ступени ЦВД

0 - 160

1

В камере I отбора

0 - 40

1

В камере II отбора

0 - 25

1

В линии холодного промперегрева

0 - 25

1

В линии горячего промперегрева, до отсечных клапанов

0 - 25

2

В линии горячего промперегрева за отсечными клапанами

2

В камере III отбора

0 - 16

1

В камере IV отбора

0 - 10

1

В камере V отбора

0 - 6

1

В камере VI отбора

0,5 - 0,6



U-образный ртутный манометр



1

В камере VII отбора

1

Вакуум в конденсаторе

4

На уплотнения

0,5 - 0,6



Контрольный манометр

0 - 2,5

1



Перед ПНД № 1

0,5 - 0,6



U-образный ртутный манометр



1

Перед ПС

1

Перед ПНД № 2

1

Перед ПНД № 3

0,5 - 0,6



Контрольный манометр



1

Перед ПНД № 4

0 - 6

1

Перед ПНД № 5

0 - 16

1

Перед ПНД № 6

0 - 25

1

Перед ПНД № 7

0 - 40

1

Температура

Пар перед стопорным клапаном

0,05

Термопара ХА или ХК

Переносный потенциометр



2

Термометрические гильзы, бобышки, чехлы для термопар должны отвечать требованиям соответствующих стандартов. Вторичные приборы, термопары, термометры должны быть проверены

Пар в линии горячего промперегрева

2

Пар в линии холодного промперегрева

4

Пар за ЦСД

4

Циркуляционная вода на входе в конденсатор



Лабораторный термометр

0 - 50 °C

2

Циркуляционная вода на выходе из конденсатора

2

Основной конденсат перед конденсатными насосами

2

Основной конденсат перед ПНД № 1

1

Основной конденсат за ПНД № 1



Лабораторный термометр

0 - 50 °C

1

Основной конденсат перед ПС

1

Основной конденсат перед ПНД № 2

0,05

Термопара ХА или ХК

Переносный потенциометр



1

Основной конденсат за ПНД № 2

1

Основной конденсат перед ПНД № 3

1

Основной конденсат за ПНД № 3

1

Основной конденсат за ПНД № 4

1

Дренаж ПНД № 4



Лабораторный термометр

50 - 100 °C

1

Дренаж ПНД № 3

1

Дренаж ПНД № 2



Термопара ХК

Переносный потенциометр



1

Дренаж ПС

1

Дренаж ПНД № 1

1

Питательная вода перед ПВД № 5, 6, 7

1

Питательная вода за ПВД № 7

1

Питательная вода за обводом ПВДё

0,05

1

Дренаж ПВД № 5

0,05

Термопара ХК

Переносный потенциометр



1



Дренаж ПВД № 6 до охладителя

1

Дренаж ПВД № 6 за охладителем

1

Дренаж ПВД № 7

1

Расход и другие параметры

Свежий пар



Штатное расходомерное сопло

Штатный расходомер



2



Питательная вода

Штатное расходомерное сопло

Штатный расходомер

1

Электрическая мощность

0,2 (0,5)

Штатные измерительные трансформаторы

Однофазные ваттметры



2

Ваттметры собираются по схеме двух ваттметров

Барометрическое давление

0,2

Ртутный барометр заводского изготовления



1

Допустимо измерение барометрического давления проверенным анероидом

Пар 1 отсоса из переднего уплотнения ЦВД



Расходомерная диафрагма

Дифманометр ДТ-50



1



6.1. Рабочая программа

6.1.1. При проведении опытов должны быть выполнены следующие условия:

а) турбина должна быть прогретой (не менее чем после 8 ч работы с нагрузкой, близкой к номинальной);

б) регенерация турбины должна быть полностью включена;

в) произведено ступенчатое (через каждые примерно 30 т/ч) изменение нагрузки (нагружение или разгружение) в пределах 120 - 210 МВт;

г) выбрано такое количество опытов, чтобы были зафиксированы режимы в начале и конце открытия каждого клапана и две - три точки между этими крайними положениями клапанов;

д) произведено на каждой «ступеньке» нагрузки 8 - 10 записей показаний приборов через 2 - 3 мин;

е) допустимое отклонение параметров пара должно быть в пределах, приведенных в табл. 3.

Таблица 3

Допустимые отклонения параметров пара при проведении экспресс-испытаний

Параметр

Максимально допустимое отклонение среднего значения параметра от номинального значения

Максимально допустимое отклонение от среднего значения параметра

Давление свежего пара

±6,5 кгс/см2

±2,5 кгс/см2

Давление отработавшего пара

-

±2 мм рт. ст.

Температура свежего пара и пара промперегрева

±8 °C

±6 °C

6.1.2. При проведении опытов производится запись значений следующих параметров:

- расхода свежего пара;

- хода сервомотора, угла поворота кулачкового вала ЦВД;

- подъема регулирующих клапанов ЦВД;

- положения синхронизатора;

- давления пара перед стопорным клапаном и за ними, за регулирующими клапанами, в камере регулирующей ступени;

- температуры баббита колодок упорного подшипника (по штатному прибору, проверенному перед опытом);

- барометрического давления;

- давления пара в контрольной ступени;

- осевого сдвига ротора.

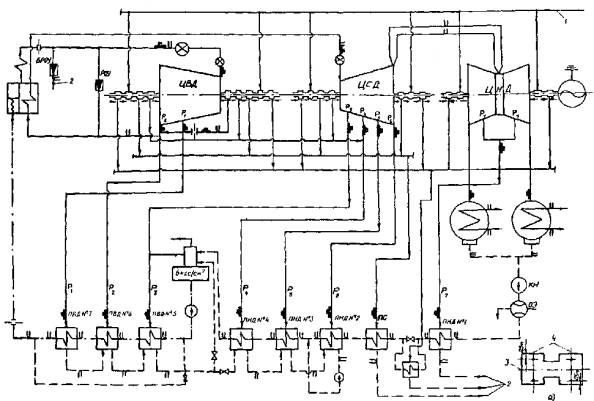

Рис. 1. Схема измерений при экспресс-испытаниях турбоустановки К-200-130 ЛМЗ:

а - расположение точек измерения давления Рк в конденсаторе; 1 - из деаэратора; 2 - в конденсатор; 3 - ось турбины; 4 - оси конденсатора; p1, p2, … p7 - давление пара соответственно в I - VII отборах

 - место измерения давления,- место измерения температуры,  место измерения расхода среды

6.2. Обработка опытных данных

6.2.1. Построение графиков и анализ результатов производятся после подсчета средних опытных значений, введения к ним поправок и приведения данных испытания к сопоставимым (номинальным) условиям.

6.2.2. Вводятся следующие поправки к показаниям приборов:

а) к показаниям манометров:

- на высоту установки манометра относительно точки измерения;

- на погрешность прибора по протоколу тарировки цеха АТИ электростанции;

- на барометрическое давление;

- на температуру столба ртути к ртутным манометрам и вакуумметру;

б) к показаниям расходомеров:

- на погрешность вторичного прибора по протоколу тарировки цеха АТИ электростанции;

- на отличие опытного удельного объема от расчетного значения для сужающего устройства;

в) к показаниям эксплуатационных потенциометров температур свежего пара:

- на погрешность вторичного прибора по протоколу тарировки цеха АТИ электростанции;

г) к показаниям термопары по результатам ее проверки.

6.2.3. Приведение к номинальным условиям предполагает сохранение неизменным положения регулирующих клапанов, при этом к номинальным (сопоставимым) условиям приводятся расход свежего пара и давление в проточной части.

6.2.4. Приведение давления в проточной части (за регулирующими клапанами, в контрольных ступенях, в камерах регулирующих ступеней) к номинальным условиям производится по формуле

                                                             (1)

где  - приведенное и опытное значения давлений;

 - номинальное и опытное начальное давление.

6.2.5. Приведение расхода пара к номинальным условиям производится:

а) на отличие опытного удельного объема от расчетного по формуле

                                              (2)

где  температура (°К) и давление, при которых рассчитано сужающее устройство;

б) на отклонение параметров пара от номинальных (приведение к номинальным условиям производится при неподвижной системе парораспределения) по формуле

                                          (3)

где

6.2.6. Порядок обработки результатов опытов по снятию характеристики системы парораспределения приведен в табл. 4.

6.3. Анализ результатов

6.3.1. По результатам опытов строятся зависимости:

а) давления в камере регулирующей ступени и за регулирующими клапанами от расхода пара на турбину:

б) расхода пара на турбину от положения сервомотора:

в) подъема штоков сервомоторов регулирующих клапанов от угла поворота кулачкового вала, от положений сервомотора:

6.3.2. По характеристикам  определяется дросселирование в полностью открытых клапанах по отношению к состоянию пара перед стопорным клапаном. Суммарная потеря давления в стопорном и регулирующих клапанах не должна превышать значений, указанных заводом-изготовителем или полученных во время испытания аналогичных турбин при заведомо правильной настройке системы парораспределения. Повышенная потеря давления свидетельствует о неполном открытии клапана. Если характеристика  отличается от заводской, то дефект - неправильная настройка системы парораспределения. Если характеристика  не отличается от заводской, то дефект - люфт между штоком и клапаном. Возможны случаи сокращения проходного сечения вследствие выхода седла клапана из расточки.

6.3.3. Заводская диаграмма очередности открытия регулирующих клапанов предусматривает наиболее благоприятную статическую характеристику при наименьшем дросселировании пара в клапанах. В связи с этим необходимо проверять соответствие моментов начала открытия клапанов заводской диаграмме или данным, полученным при правильной настройке системы парораспределения во время испытаний.

При анализе правильности настройки системы парораспределения необходимо также учитывать, что пологое протекание линии давления за клапаном может происходить при износе сопл соответствующего сегмента, а болев крутое - при завальцовке их.

6.3.4. Зависимость  должна протекать плавно, с непрерывным нарастанием. Для обеспечения требовании к системе регулирования эта зависимость должна быть близка к линейной.

6.3.5. Диаграмма парораспределения  должна удовлетворять требованиям заводской диаграммы. Обрыв клапана по характеристике  определяется по равенству давлений за клапаном и в камере регулирующей ступени.

6.3.6. Зависимости температуры баббита колодок упорного подшипника и осевого сдвига от давления в камере регулирующей ступени ЦВД

позволяют оценить надежность упорного подшипника, а также используются при анализе изменения состояния проточной части турбины.

Таблица 4

Показатель

Обозначение

Размерность

Режим работы турбины

Примечание

1-й

2-й

3-й

4-й

5-й

6-й

7-й

Давление пара перед стопорными клапанами:

левым:

усредненное опытное значение

кгс/см2

132,5

132,9

131,4

133,0

132,8

131,5

131,4

Ввести поправки на установку манометра, тарировку, барометрического давления

с учетом поправок

кгс/см2

133,4

133,6

132,1

133,7

133,3

132,0

132,0

правым:

усредненное опытное значение

кгс/см2

133,9

132,1

132,4

132,2

132,0

130,4

131,5

с учетом поправок

кгс/см2

134,6

132,8

133,1

132,7

132,5

131,0

131,8

среднее значение с учетом поправок

кгс/см2

134,0

133,2

132,6

133,2

132,9

131,5

131,9

Давление пара за стопорными клапанами:

левым:

усредненное опытное значение

кгс/см2

-

-

-

-

-

-

-

с учетом поправок

кгс/см2

-

-

-

-

-

-

-

правым:

усредненное опытное значение

кгс/см2

-

-

-

-

-

-

-

с учетом поправок

кгс/см2

-

-

-

-

-

-

-

среднее значение с учетом поправок

Pза

кгс/см2

-

-

-

-

-

-

-

Давление за регулирующими клапанами

№1:

усредненное опытное значение

кгс/см2

50,9

72,4

102,4

112,4

117,9

120,6

122,9

с учетом поправок

кгс/см2

51,5

72,4

103,0

113,0

118,5

121,2

123,5

№ 2:

усредненное опытное значение

кгс/см2

54,0

82,5

105,5

108,5

110,5

114,5

124,0

с учетом поправок

кгс/см2

54,5

83,0

106,0

109,0

111,0

115,0

124,5

№ 3:

усредненное опытное значение

кгс/см2

34,3

49,3

63,8

69,8

86,8

101,3

125,3

с учетом поправок

кгс/см2

35,0

50,0

64,5

70,5

87,5

102,0

116,0

№ 4:

усредненное опытное значение

кгс/см2

34,4

49,4

63,9

70,9

80,4

85,9

95,4

с учетом поправок

кгс/см2

35,0

50,0

64,5

71,5

81,5

86,5

96,0

Давление в камере регулирующей ступени ЦВД:

усредненное опытное значение

кгс/см2

37,0

51,3

65,8

72,0

81,0

87,9

96,1

с учетом поправок

кгс/см2

37,5

51,8

66,3

72,5

81,5

88,4

96,6



Давление в контрольной ступени ЧНД:

усредненное опытное значение

кгс/см2

-

-

-

-

-

-

-

с учетом поправок

Pк.ст

кгс/см2

-

-

-

-

-

-

-

Барометрическое давление

B

мм рт.ст.

736,0

736,0

736,2

736,2

736,1

736,1

736,1

Приведенное давление за регулирующими клапанами:

№ 1

кгс/см2

60,0

71,2

101,0

110,28

115,9

119,8

121,7

№ 2

кгс/см2

52,9

81,0

103,9

106,4

108,6

113,7

122,7

№ 3

кгс/см2

34,5

48,8

83,2

68,8

85,6

100,8

124,2

№ 4

кгс/см2

34,0

48,6

63,2

69,8

79,2

85,5

94,6

Приведенное давление пара в камере регулирующей ступени

кгс/см2

36,4

50,55

65,0

70,75

79,71

87,4

94,2

Поправочный коэффициент к расходу свежего пара на отклонение параметров свежего пара

K(P0)

-

0,982

0,9872

0,9891

0,9872

0,9889

0,9923

0,9915

Расход свежего пара:

усредненное опытное значение

т/ч

234,2

324,1

414,5

450,8

505,6

554,3

595,1

с учетом поправок

т/ч

234,2

324,1

414,5

450,8

505,6

554,3

595,1

приведенный

т/ч

230,0

320,0

410,0

445,0

500,0

550,0

590,0

Положение сервомотора ЧВД

HЧВД

мм

204

225

229

250

265

270

283



Угол поворота кулачкового вала

jЧВД

град

55

66

74

81

90

92

100

Положение синхронизатора

Hсинх

Деление















Подъем регулирующих клапанов:

№ 1

hI

мм

6,1

8,6

12,0

16,0

19,8

20,9

21,7

№ 2

hII

мм

15,0

18,8

23,0

30,0

36,6

37,6

41,3

№ 3

hIII

мм

-

-

-

0,5

4,8

8,6

15,8

№ 4

hIV

мм

-

-

-

-

-

-

4,1









































Температура баббита колодок упорного подшипника

°C















Осевой сдвиг РВД

s

мм















6.4. Примеры результирующих кривых

На рис. 2 и 3 приведены примеры построения диаграмм парораспределения.

Рис. 2. Диаграмма парораспределения (на примере Молдавской ГРЭС):

D0 - расход свежего пара; Pкл - давление в клапанах

7. ПРОВЕРКА РАБОТЫ ТУРБИНЫ С МАКСИМАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ НАГРУЗКОЙ

7.1. Рабочая программа

7.1.1. Условия проведения опытов:

- схема работы турбины - с полностью включенной регенерацией, подача пара к станционным потребителям не производится;

- на турбине устанавливается максимально возможная электрическая нагрузка, нагружение прекращается при достижении предельного значения одной из контрольных величин (давление пара в регулирующей ступени турбины не превышает максимально допустимых значений для отборов на ПНД № 1 - 0,26 кгс/см2; на ПНД № 2 - 1,29 кгс/см2; не превышается максимально допустимая нагрузка котла и генератора; температура колодок упорного подшипника не выше 90 °C);

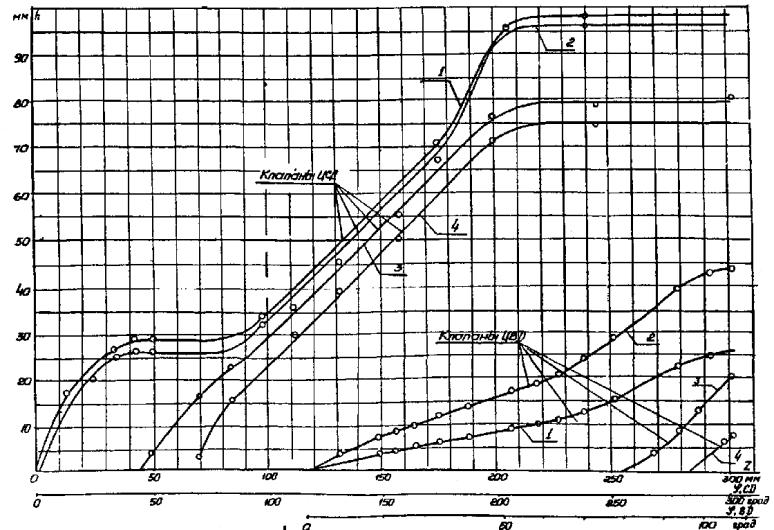

Рис. 3. Зависимость хода клапанов (h) ЦВД и ЦСД от хода сервомотора и угла поворота кулачкового валика (холодная турбина) на примере Молдавской ГРЭС:

1, 2, 3, 4 - соответственно клапаны № 1, № 2, № 3, № 4


- производится 8 - 10 записей показаний приборов через 2 - 3 мин;

- допустимые отклонения параметров пара должны соответствовать данным, приведенным в табл. 3;

- опыт может сопровождаться обследованием потерь давления пара в главных паропроводах и трактах промежуточного промперегрева;

- пар на уплотнения подается от постороннего источника.

7.1.2. При проведении опытов производится запись значений следующих параметров:

- электрической мощности генератора;

- расхода свежего пара;

- расхода питательной воды через ПВД;

- хода сервомотора ЧВД;

- положения синхронизатора;

- давления перед и за стопорными клапанами, за регулирующими клапанами, в камере регулирующей ступени, до и после промперегрева, в контрольной ступени;

- температуры перед стопорными клапанами, до и после промперегрева;

- осевого сдвига и относительного положения роторов;

- температуры колодок упорного подшипника, нагрева масла в опорных подшипниках;

- вакуума в конденсаторе;

- барометрического давления;

- температуры питательной воды за ПВД.

7.2. Обработка опытных данных

7.2.1. Производится подсчет средних измеренных значений, введение поправок к показаниям приборов (как и в серии опытов по снятию характеристик системы парораспределения).

Затем приводятся данные испытания к номинальным (сопоставимым) условиям (как и в серии опытов по оценке состояния проточной части).

7.2.2. Если приведенное значение давления в контрольной ступени получено выше допустимого, то необходимо определить максимально возможную мощность турбины при допустимом давлении в контрольной ступени, используя линейную зависимость давления в ступени от мощности.

7.2.3. Порядок обработки результатов опыта при максимальной нагрузке представлен в табл. 5.

7.3. Анализ результатов

7.3.1. Проверка работы турбины при максимальной электрической нагрузке заключается в определении максимальной мощности и лимитирующих ее факторов. Сравнение полученного значения мощности с данными последующих испытаний позволит сделать заключение об общем изменении экономичности турбоагрегата.

7.3.2. Выявление максимально возможной мощности каждого турбоагрегата (блока) имеет большое значение для энергосистемы, так как позволяет определить кратковременную допустимую перегрузку оборудования для покрытия острой нехватки мощности при аварийной ситуации в системе.

Проверяется соответствие максимальной мощности расходу пара в конденсатор по давлению в контрольной ступени, а также соответствие, давления в контрольных ступенях расходу пара на турбину (при чистой проточной части).

Устанавливается предельное положение синхронизатора, выше которого изменения нагрузки не происходит. Положение синхронизатора при эксплуатации не должно превышать предельного значения во избежание недопустимого повышения частоты вращения при сбросе электрической нагрузки.

7.3.3. Температура баббита колодок упорного подшипника и значение осевого сдвига позволяют оценить надежность упорного подшипника и, кроме того, используются при анализе состояния проточной части.

Таблица 5

Сводные данные результатов опытов с максимальной электрической загрузкой

Показатель

Обозначение

Размерность

До капитального ремонта

Размерность

Примечание



1-й

2-й

3-й

1-й

2-й

3-й

Давление пара перед стопорными клапанами:

левым:

усредненное опытное значение

кгс/см2













Вести поправки на высоту установки манометра, тарировку, барометрическое давление

с учетом поправок

кгс/см2













правым

















усредненное опытное значение

кгс/см2













с учетом поправок

кгс/см2













среднее с учетом поправок















Давление пара за стопорными клапанами:

левый:

















усредненное опытное значение

кгс/см2













с учетом поправок

кгс/см2













правым:

















усредненное опытное значение

кгс/см2













с учетом поправок

кгс/см2













среднее с учетом поправок

Pза















Давление в регулирующей ступени ЦВД:

усредненное опытное значение

кгс/см2













с учетом поправок

кгс/см2













Давление в контрольной ступени ЦНД:

усредненное опытное значение

Pконтр

кгс/см2













с учетом поправок

Pконтр

кгс/см2













Давление холодного промперегрева:

усредненное опытное значение

PППХ

кгс/см2













с учетом поправок

PППХ

кгс/см2













Давление горячего промперегрева:

усредненное опытное значение

PППГ

кгс/см2













с учетом поправок

PППГ

кгс/см2













Барометрическое давление

B

мм рт. ст.













Температура пара перед стопорными клапанами:

левым

°C













правым

°C













средняя

°C















Температура пара после промперегрева

°C















Температура пара до промперегрева

°C















Температура питательной воды за ПВД

°C















Вакуум в конденсаторе:

















справа сзади:

















замеренный вакуум

V

мм рт. ст.













с поправкой на tрт и столбик воды

V

мм рт. ст.













давление

мм рт. ст.













справа спереди:

















замеренный вакуум

V

мм рт. ст.













с поправкой на tрт и столбик воды

V

мм рт. ст.













давление

мм рт. ст.













слева сзади:

















замеренный вакуум

V

мм рт. ст.













с поправкой на tрт и столбик воды

V

мм рт. ст.













давление

мм рт. ст.













слева спереди:

















замеренный вакуум

V

мм рт. ст.













с поправкой на tрт и столбик воды

V

мм рт. ст.













давление

мм рт. ст.













среднее давление

Pк

мм рт. ст.

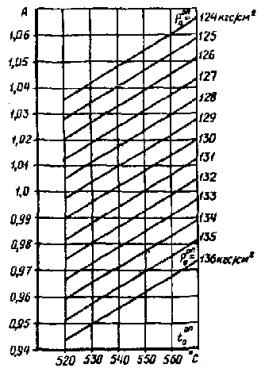

Поправочный коэффициент к расходу свежего пара на отклонение параметров свежего пара

A

-













Рис. 9

Расход свежего пара:

















усредненное опытное значение

т/ч

с учетом поправок

т/ч

приведенный

т/ч

Приведенное давление в регулирующей ступени ЧВД

кгс/см2













Приведенное давление в контрольной ступени ЧВД

кгс/см2













Мощность генератора:

















Nэ = Ki · Ku · C · Z, где Ki - коэффициент трансформатора тока; Ku - коэффициент трансформатора напряжения; C - цена деления прибора

показания прибора

-

Деление

замеренная

N0

кВт

Расход питьевой воды через ПВД

т/ч















Фиктивная температура свежего пара

°C













по i-s диаграмме

Поправочный коэффициент к мощности на отклонение t0 от номинальной

%













Рис. 6, а

Поправочный коэффициент к мощности на отклонение P0 от номинального

%













Рис. 6, б

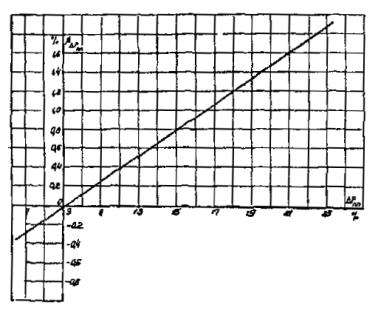

Поправочный коэффициент мощности на падение давления в тракте промперегрева

%













Рис. 8

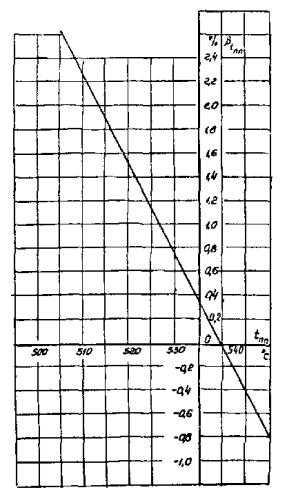

Поправочный коэффициент к мощности на отклонение температуры пара промперегрева

%













Рис. 7

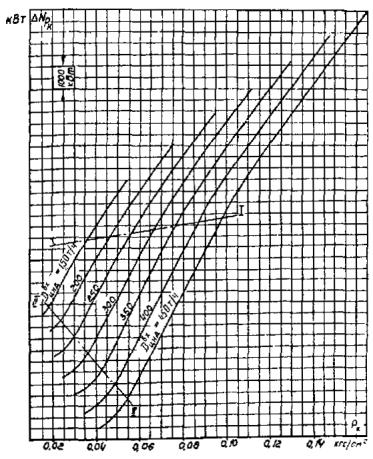

Поправка к мощности на давление в конденсаторе

кВт













По универсальной кривой

Электрическая мощность при номинальных условиях

кВт













Осевой сдвиг роторов:



















РВД

sРВД

мм

РСД

sРВД

мм

………..





Относительное положение роторов:



















РВД

DlРВД

мм

РСД

DlРСД

мм

РНД

DlРНД

мм

Нагрев масла в опорных подшипниках:



















подшипник № 1

°C

подшипник № 2

°C

подшипник № 3

°C

подшипник № 4

°C

Температура колодок упорного подшипника:



















рабочие колодки:





максимальная

°C

минимальная

°C

средняя

tуп

°C

нерабочие колодки:





максимальная

°C

минимальная

°C

средняя

tуп

°C

Положение синхронизатора

Zсинх

Деление















8. ОЦЕНКА СОСТОЯНИЯ ПРОТОЧНОЙ ЧАСТИ

8.1. Рабочая программа испытаний

8.1.1. При проведении опытов в работе находятся два котла (для дубль-блоков).

8.1.2. На турбине устанавливается нагрузка около 90 МВт.

8.1.3. Собрать схему, при которой расход пара на турбину равен расходу основного конденсата:

а) отключить ПВД № 5, 6, 7 по пару, питательной воде, дренажу и отсосу воздуха;

б) отключить ПНД № 3, 4 по пару, дренажу и отсосу воздуха, ПНД № 1, и 2 остаются включенными по нормальной схеме;

в) отключить пар на испарители и другие нужды электростанции;

г) отключить РУ 30/6, БРОУ 1, 2;

д) закрыть пар на деаэратор 6 кгс/см2 из отборов турбины, открыть подачу пара на деаэратор от постороннего источника;

е) подать пар на уплотнения и эжектор от постороннего источника;

ж) подача химически обессоленной воды и постороннего конденсата в конденсатор не производится;

з) давления конденсата в камерах подачи и отсоса от уплотнений ПЭН установить минимально допустимыми;

и) закрыть дренажи цилиндров турбины, перепускных труб, паропроводов отборов между турбиной и закрытой арматурой на этих паропроводах;

к) проверить отключение регенеративных подогревателей по снижению температуры воды за ними.

Проверить плотность закрытых дренажей. Температура питательной воды за ПВД должна быть равна температуре в деаэраторе с учетом нагрева в питательном насосе.

8.1.4. Опыты по оценке состояния проточной части проводятся при неподвижном положении регулирующих клапанов ЧВД, для чего ввести ограничитель мощности (необходимо вращать маховик ограничителя мощности до начала прикрытия регулирующих клапанов), после чего небольшим воздействием на синхронизатор в сторону «Прибавить» достигается неподвижность регулирующих клапанов. Регулятор давления «До себя» должен быть отключен.

8.1.5. Запись показаний приборов производится после стабилизации режима с периодичностью 3 - 4 мин; запись мощности генератора - через 1 мин. Продолжительность опыта - 30 мин.

8.1.6. Допустимое отклонение параметров во время опытов в соответствии с табл. 3.

8.1.7. После окончания опыта продуть паропроводы отборов и снова закрыть дренажи.

8.1.8. Опыты повторить еще при трех нагрузках (примерно 115, 140 и 170 МВт).

8.1.9. В перерывах между опытами накапливать уровень в деаэраторе 6 кгс/см2 подачей на конденсатор химически обессоленной воды или конденсата из БЗК.

8.1.10. Расход пара через последнюю ступень турбины не должен превышать 426 т/ч, давление в камерах отборов не должно быть более: на ПНД № 1 - 0,26 кгс/см2, ПНД № 2 - 1,29 кгс/см2, в ресивере - 1,29 кгс/см2.

8.1.11. До проведения опытов ответственный исполнитель подготовляет данные для заполнения табл. 6.

8.1.12. Производится запись значений следующих параметров:

- электрической мощности генератора;

- давления пара перед стопорными клапанами, в камере регулирующей ступени ЦВД, давления пара в камере I отбора, в линии холодного промперегрева, перед стопорными клапанами ЦСД, в камерах III, IV, V, VI, VII отборов;

- вакуума в конденсаторе;

- барометрического давления;

- температуры свежего пара;

- температуры пара после промперегрева;

- расхода конденсата через сальниковый подогреватель;

- температуры конденсата на входе в ПВД № 1, 2 и выходе из них;

- температуры на входе в сальниковый подогреватель и выходе из него;

- расхода пара, отсасываемого из переднего уплотнения ЦВД;

- давления и температуры пара перед расходомерной шайбой на трубопроводе отсоса из уплотнений.

Таблица 6

Проверка готовности схемы турбоустановки к проведению экспресс-испытаний проточной части

Наименование проверочных операций или контрольных величин

Отметка о состоянии

1.

Наличие уровней конденсата в конденсаторе и ПНД № 1, 2



2.

Температуры конденсата

(проверка надежности отключения регенерации):





за ПНД № 2





за ПНД № 4





на входе в ПВД





на выходе из ПВД



3.

Проверка (на ощупь) плотности дренажей турбины и отборов, перечислить неплотные дренажи



4.

Проверка плотности БРОУ, РОУ (по температуре)



5.

Проверка установки минимально возможного давления конденсата на уплотнениях ПЭН



6.

Давление пара в коллекторе подачи пара на уплотнения:

ЦВД



ЦНД



7.

Проверка отключения впрыска в промперегрев



8.

Перечень используемых манометров с указанием их заводского номера и класса.

Давление по отборам:

P0

Рр.ст

P1

P2

P3

P4

P5

P6

P7

PK



Давление за регулирующими клапанами:

PI кл

PII кл

РIII кл

РIV кл

Значение барометрического давления в начале и конце опытов

9.

Наработка времени от последнего капитального ремонта и предыдущих экспресс-испытаний до настоящих испытаний



10.

Число пусков за периоды, указанные в п. 9



11.

Замечания к подготовке и проведению данных испытаний



8.2. Методика обработки полученных результатов

8.2.1. После приведения показаний приборов к фактическим значениям (с учетом высоты установки, погрешности и т.д. - см. табл. 4 и 5) величины приводятся к номинальным условиям.

За номинальные параметры приняты: tн0 = 540 °C, tнпп = 540 °C Pн0 = 130 кгс/см2, PнK = 0,035 кгс/см2.

Порядок обработки опытных данных и последовательность операций по приведению к номинальным условиям приведены в табл. 7.

8.2.2. Все давления в проточной части до тракта промперегрева приводятся также к одинаковой зависимости Pн2 = f(Pконтр).

Это необходимо для того, чтобы давления в ЦВД можно было сравнивать в условиях опытов с различными потерями в тракте промперегрева или разной степенью заноса солями ЦСД.

8.2.3. Для упрощения расчетов и с учетом линейного характера зависимостей Pi = f(Pконтр) и Nпр9 = f(Pконтр) поправки на ряд давлений (P2, PППГ, P3, P4) не вносятся.

Как видно из табл. 7, для построения графиков используются фактически измеренные значения этих давлений.

Поправки вносятся:

- к давлению в регулирующей ступени Pр.ст и в первом отборе P1: на температуру пара промперегрева Kt и на начальные параметры пара;

- к давлению P5: на температуру пара промперегрева ;

- к давлениям P6 и Р7: на температуру пара промперегрева  - и на включение ПНД № 1 и 2 - ;

- к мощности: на начальные параметры пара  - потерю давления в тракте промперегрева , температуру пара промперегрева Kt, cosj(bcosj) конечное давление  и сохранение в работе части ПНД . Если имеется, вносится тарировочная поправка на мощность DNt.

8.2.4. При предварительной оценке правильности опытов допустимо поправки на Pр.ст, и Р1 вносить без учета коэффициента A, а Kt вообще не учитывать.

Предварительную оценку основных результатов испытаний целесообразно сделать непосредственно во время первой серии опытов, рассчитывая отношения давлений согласно табл. 8.

8.2.5. До построения графиков с целью повышения точности результатов и отбрасывания явно ошибочных значений можно рекомендовать рассчитывать отношения давлений согласно табл. 8.

Практика показывает, что в пределах одного опыта эти отношения весьма близки одно к другому. Если же какое-то одно значение Pi / Pконтр существенно отличается от среднего значения, это свидетельствует об ошибочности данного измерения. Результаты по этой точке не должны использоваться при обработке данных.

Возможен вариант, когда все отношения давлений (или абсолютное их большинство) примерно на один и тот же процент отличаются от аналогичных значений в других опытах данной турбины. Это свидетельствует об ошибке в измерении давления в контрольной ступени, следствие этого за контрольное давление должно быть принято давление в близлежащем отборе.

8.2.6. При составлении отношений  необходимо иметь в виду, что линия  выходит не из начала координат, так как в зоне малых мощностей зависимость мощности от давления криволинейная.

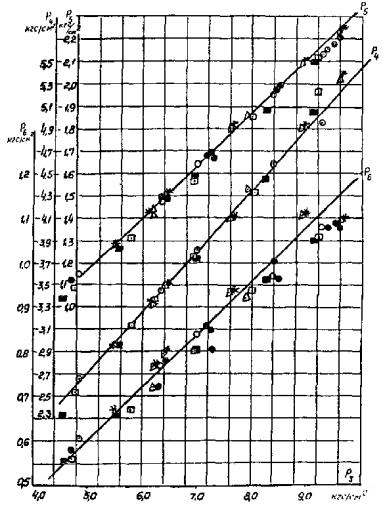

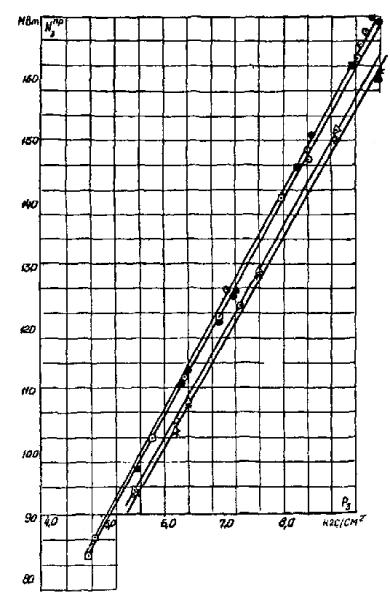

8.2.7. Все данные опытов обрабатываются и строятся в зависимости от давления в контрольной ступени, т.е.  Pi = f(Pконтр).

Кроме того, зависимость  строится еще для двух давлений - Рконтр = P4 Pконтр = P5, которые подбираются с целью подтверждения правильности выбора контрольного давления.

Таблица 7

Обработка опытных данных

№ п.п.

Наименование

Измерение, формула, рисунок

Обозначение

Размерность

Дата испытания

Оценка состояния проточной части

1

Номер опыта

-

-

-







(2*)

Давление в контрольной ступени (ПВД № 5)

Измерение

кгс/см2







(3)

Начальное давление

-"-

кгс/см2







(4)

Начальная температура

-"-

°C









Давление:













(5)



в регулирующей ступени

-"-

кгс/см2







(6)

в I отборе (ПВД № 7)

-"-

кгс/см2







(7)

во II отборе (ПВД № 6)

-"-

кгс/см2







(8)

в IV отборе (ПНД № 4)

-"-

кгс/см2







(9)

в V отборе (ПНД № 3)

-"-

кгс/см2







(10)

в VI отборе (ПНД № 2)

-"-

кгс/см2







(11)

в VII отборе (ПНД № 1)

-"-

кгс/см2







(12)

за турбиной

-"-

кгс/см2







(13)

Расход свежего пара / расход конденсата

-"-

D0 / W

т/ч т/ч







(14)

Давление перед отсечными клапанами ЦСД

-"-

PППГ

кгс/см2









ПНД № 1:













(15)



температура на выходе



tвых

°C







(16)

температура на входе

-"-

tвх

°C









ПНД № 2:













(17)



температура на выходе



tвых

°C







(18)

температура на входе

-"-

tвх

°C







(19)

Температура пара промперегрева

-"-

°C







20

Поправочный коэффициент на

Рис. 10

Kt









21

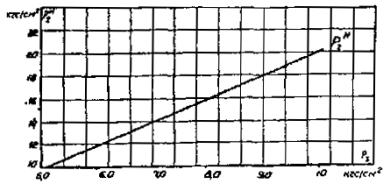

Приведенное давление за ЦВД

Рис. 11

кгс/см2







22

Коэффициент

Рис. 9

A

-







23

Отношение давлений

eA

-







24

ei

-







25

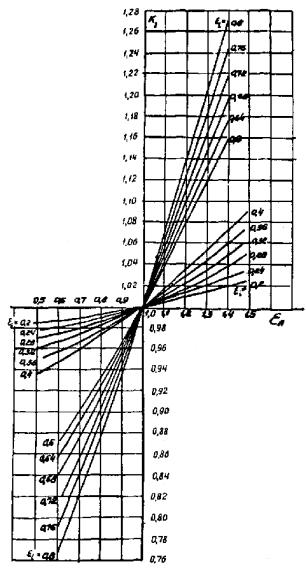

Коэффициент K2 = f(eA, eI)

Рис. 12

K2

-







26

Приведенное давление в регулирующей ступени

кгс/см2







27

Отношение давлений

ei

-







28

Коэффициент K2 = f(eA, eI)

Рис. 12

K2

-







29

Приведенное давление в I отборе

кгс/см2

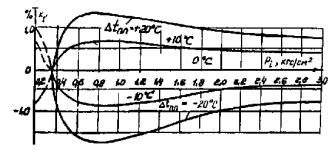

Дополнительный поправочный коэффициент на tпп для давлений













30

P5

Рис. 18

-







31

P6

Рис. 18

-







32

P7

Рис. 18

-







33

Приведенное давление в V отборе

кгс/см2







34

Разность температур на ПНД № 2

tвых - tвх

Dt2

°C







35

Поправочный коэффициент на Dt2 для ПНД № 2

Рис. 16

-







36

Приведенное давление в VI отборе

кгс/см2







37

Разность температур на ПНД № 1

tвых - tвх

Dt1

°C







38

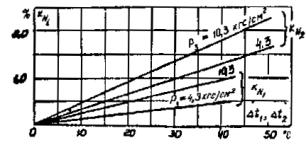

Поправочный коэффициент Dt1 для ПНД № 1

Рис. 16









39

Приведенное давление в VII отборе

кгс/см2







(40)

Электрическая мощность

Измерение

Nоп

кВт







41

Поправочный коэффициент к Nоп на:

P0

Рис. 6, б

%







42

t0

Рис. 6, а

%







43

tпп

Рис. 7

%







44

DPпп

Рис. 8

%







45

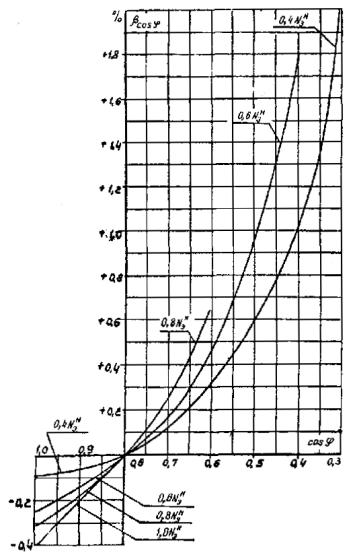

cosj

Рис. 14

bcosj

%







46

tпп

Рис. 10

- Kt

%







47

включение ПНД № 1

Рис. 17

%







48

включение ПНД № 2

Рис. 17

%







49

………………………













50

Сумма коэффициентов пп. 41 - 49



Σb + ΣK

%







51

Поправка на конечное давление

Рис. 15

кВт







52



N

кВт







53

Мощность, соответствующая Σb + ΣK

N′ · (Σb + ΣK) / 100

ΣN

кВт







54

Приведенная электрическая мощность

см. п. 52 - 53

кВт







55

Тарировочная поправка к измеренной мощности

-

DNt

кВт







56

Приведенная электрическая мощность с учетом п. 55

Nэ = N′э ± DNt

кВт







Оценка состояния концевых уплотнений

(1)

Отсос пара из камеры:

перепад на дифманометре

Измерение

Hупл

мм рт. ст.







(2)

давление среды

То же

Pупл

кгс/см2







(3)

температура среды

-"-

tупл

°C







4

расход пара из уплотнения

-"-

Gотс

т/ч







(5)

Отсос пара из камеры:

перепад на дифманометре

Измерение

Hупл

мм рт. ст.







(6)

давление среды

То же

Pупл

кгс/см2







(7)

температура среды

-"-

tупл

°C







8

расход пара из уплотнения

-"-

Gотс

т/ч







(9)

Расход конденсата через ПС

Измерение

W

т/ч







(10)

Температура пара на входе в ПС

То же

tвх

°C







(11)

Температура пара на выходе из ПС

-"-

tвых

°C







12

Расход пара из уплотнения на ПС

Gсп

т/ч







* Порядковый номер величин, полученных непосредственно во время опыта, отмечен знаком ().

При анализе результатов испытаний учитываются данные всех графиков.

Примечание. Если за Рконтр принимается другое давление, а не P3, то отношения давлений строятся в зависимости от нового давления, принимаемого в качестве контрольного.

Для возможности сопоставлений данные предыдущих испытаний перестраиваются на новое давление Pконтр.

Таблица 8

Отношения давлений (Pi / Pконтр) и мощности (Nэпр / Pконтр)
(обработка опытных данных)

Номер блока



Средние значения

Дата испытания

















6,6















2,95















2,04















0,55















0,23















0,12















0,05















1,15















17,2

Примечания: 1. Средние значения рассчитаны усреднением результатов экспресс-испытаний на Молдавской ГРЭС.

2. За контрольное, как правило, принимается давление P3.

8.3. Типовые ошибки при испытаниях

8.3.1. Испытания проточной части проводятся с полностью включенной регенерацией, что недопустимо.

Как правило, в работе могут оставаться два (или один) ПНД - первые по ходу конденсата.

Деаэратор должен работать от постороннего источника в обязательном порядке.

8.3.2. Сохраняется в работе впрыск охлаждающей воды в линию промперегрева.

Как правило, предельные режимы (среди прочих) при опытах должны определяться условием допустимой температуры пара после промперегрева без добавки охлаждающей воды. Если же это невозможно на режимах, на которых производится впрыск охлаждающей воды, сам впрыск должен быть по возможности минимальным; и значение его обязательно должно фиксироваться наряду с остальными величинами.

При наличии впрыска необходимо ввести поправки к мощности и давлениям после промперегрева в соответствии с приведенными ниже рис. 19 и 20.

8.3.3. Испытания проводятся при работе турбины с подвижными органами парораспределения, без ограничителя мощности на каждой ступеньке нагрузки, что снижает точность результатов из-за повышенного разброса опытных точек. Поэтому задействование ограничителя мощности необходимо.

В отдельных случаях впредь до установки ограничителя мощности, когда ограничение подвижности органов парораспределения по каким-то причинам невозможно, длительность и количество измерений в каждом опыте должны быть увеличены в 1,5 раза. При этом регулятор давления «До себя» во время проведения опытов должен быть обязательно отключен.

8.3.4. Измерение мощности производится по счетчику. Учитывая более низкий класс точности счетчика, такое измерение можно использовать как вспомогательное. Основное, измерение мощности следует производить методом двух ваттметров (по схеме Аарона) по проверенным приборам класса 0,2 (в виде исключения класса 0,5). При проверке должен составляться протокол поправок, учитываемый при обработке данных.

8.3.5. При испытаниях не записываются значения температур перед и за ПНД, оставленными в работе, а также значения расхода пара и питательной воды. Отсутствие этих данных делает невозможным правильную обработку материалов.

8.3.6. Измерения давлений производятся по штатным приборам.

В этом случае испытания теряют смысл. Измерения давлений должны производиться контрольными (или образцовыми) приборами класса 0,5 - 0,6.

При отсутствии полного комплекта таких приборов следует наиболее высококлассные приборы установить на давлениях P0, Pр.ст, P1, P2, P3, P4, P5.

Для остальных точек штатные приборы должны быть тщательно проверены со снятием шкалы поправок в рабочем диапазоне измеряемых величин.

8.3.7. Некоторые манометры в области низких давлений и вакуума устанавливаются неправильно, что приводит к образованию воздушных мешков (за счет гибов и т.д.) и искажает результаты. Правильность показаний таких приборов должна быть проверена по каждой турбине с помощью продувки импульсных линий.

8.4. Анализ полученных результатов

Настоящий раздел содержит только некоторые рекомендации и выводы типового характера, которые можно сделать на основе полученных результатов.

8.4.1. В случае если испытания проведены тщательно и с соблюдением всех требований, изложенных в данной Инструкции, объем и достоверность полученных результатов весьма велики, точность конечного результата - квадратичная погрешность s = ± 0,4 %. Большое значение при анализе результатов имеет общее число выполненных испытаний за предыдущий период (в том числе и по данному блоку), а также опыт, накопленный персоналом, проводящим испытания.

8.4.2. Прежде всего, следует окончательно определить, какое из давлений будет принято за контрольное. На основе опыта испытаний турбин данного типа рекомендуется в качестве контрольного принять давление пара P5 (давление на ПВД № 5). В первой же серии опытов непосредственно по данным измерений с учетом поправки на высоту и погрешность прибора должны быть составлены отношения

Полученные значения сравниваются с результатами предыдущих, испытаний. Как правило, эти отношения остаются неизменными либо меняются в незначительных пределах (до 1 - 2 %).

Если предыдущие испытания не проводились, результаты нужно сравнить со средними данными испытаний на других ГРЭС, приведенными в табл. 8. В этом случае отклонение может достигать 5 - 6 %.

Если фактические значения для трех из указанных выше отношений превышают приведенные в табл. 8 средние значения и при этом одинаковы по знаку (например, все отношения давлений, составленные по измерениям данного испытания, меньше, чем в предыдущих испытаниях, на 3 %), то это свидетельствует о неправильности измерения давления в контрольной точке. В этом случае необходимо повторно тщательно проверить правильность измерения контрольного давления. Если причина несовпадения в давлениях не будет обнаружена и устранена, за Pконтр принимается давление P4 или P5, которое окончательно проверяется после обработки всех данных и построения зависимости Pi = f(Pконтр).

8.4.3. Зависимость  является основной для количественного определения изменения экономичности турбины. Среднее значение из нескольких (для одного испытания, но в разных местах кривой) и дает значение изменения полученной мощности по сравнению с предыдущими испытаниями. Так, на кривых рис. 4 это составляет примерно + 2 %.

8.4.4. Для оценки возможных изменений в проточной части используются зависимости Pi = f(Pконтр). При этом:

а) совпадение этих зависимостей при разных испытаниях свидетельствует об отсутствии существенного изменения состояния проточной части;

б) если линии давления в ЦВД или ЦСД идут ниже (более полого) чем в предыдущих испытаниях, это свидетельствует об увеличении зазоров.

Подтверждающим обстоятельством может служить тот факт, что чем выше само давление, тем его относительное падение должно быть больше;

в) повышение давления по ступеням (линии давлений идут выше и круче) свидетельствует о заносе проточной части солями;

г) изменение давления только в каком-то одном месте при правильности этого измерения свидетельствует о местном изменении в проточной части (например, забивании сопл посторонними включениями) или изменении схемы (например, переносе точки сброса пара из уплотнений).

8.4.5. Изменения давлений по ступеням в процессе эксплуатации могут носить различный характер. Изменение мощности в процессе эксплуатации может быть только в сторону уменьшения (кроме случая измерения мощности перед промывкой проточной части турбины и после нее, когда проточная часть существенно - более чем на 5 % - занесена солями). В остальных случаях измерение мощности (и собственно все испытания проточной части) должны быть повторены как непредставительные.

8.4.6. Окончательный анализ изменения состояния проточной части производится сравнением данных двух испытаний или более по зависимости  и Pi = f(Pконтр) и подтверждением изменения значения максимальной мощности при постоянном (максимальном) давлении в контрольных ступенях (см. разд. 7). При необходимости конкретизации повреждения цилиндров турбины возможно проведение опытов по определению КПД отсеков (см. разд. 8.10). Значение осевого усилия, определяемого по температуре колодок упорного подшипника (см. п. 6.3.6), помогает совместно с характеристикой  выяснить причину изменения состояния проточной части турбины.

Суть этого совместного анализа заключается в том, что изменения мощности и давления по ступеням имеют одинаковый знак при изменении зазоров, как в диафрагменных, так и в надбандажных уплотнениях, а значение осевого усилия увеличивается при увеличении зазоров в диафрагменных уплотнениях и уменьшается при увеличении зазоров в надбандажных уплотнениях.

8.5. Проверка готовности схемы турбоустановки к проведению экспресс-испытаний проточной части

8.5.1. Перед проведением экспресс-испытаний проточной части турбины необходимо осуществить проверку готовности схемы турбоустановки в соответствии с табл. 6, где указываются проверочные операции и контрольные величины.

8.6. Обработка опытных данных

8.6.1. Обработка опытных данных по оценке состояния проточной части турбины осуществляется в соответствии с табл. 7.

8.7. Примеры результирующих кривых

8.7.1. Зависимость мощности турбины от давления в контрольной ступени -  (на примере Молдавской ГРЭС) приведена на рис. 4.

8.7.2. Зависимость давления в отборах от давления в контрольной ступени - Pi = f(P3) (на примере молдавской ГРЭС) приведена на рис. 5.

8.8. Поправки к мощности турбины на отклонение начальных параметров пара от номинальных

8.8.1. Поправки к мощности на отклонение температуры (а) и давления (б) свежего пара от номинальных приведены на рис. 6.

8.8.2. Поправка к мощности на отклонение температуры пара промперегрева от номинальной приведена на рис. 7.

8.8.3. Поправка к мощности на изменение потери давления в тракте промперегрева приведена на рис. 8.

8.8.4. Поправочный коэффициент на изменение начального давления и температуры пара -  приведен на рис. 9.

8.8.5. Поправочный коэффициент на изменение температуры пара промперегрева  приведен на рис. 10.

8.8.6. Зависимость приведенного давления за ЦВД от давления в контрольной ступени приведена на рис. 11.

Рис. 4. Зависимость мощности турбины от давления в контрольной ступени  (на примере Молдавской ГРЭС):

- испытание до капитального ремонта, март 1971 г.; * - испытание до капитального ремонта, март 1972 г.; ○ - испытание после капитального ремонта, июнь 1972 г.; ● - испытание после капитального ремонта, август 1972 г.; □ - текущие испытания, январь 1973 г.; ▄ - текущие испытания, февраль 1974 г.

8.8.7. Поправочный коэффициент для пересчета давлений по формуле Флюгеля приведен на рис. 12.

Рис. 5. Зависимость давлений в отборах от давления в контрольной ступени Pi = f(P3) (на примере Молдавской ГРЭС)

Условные обозначения см. рис. 4

8.8.8. Поправка для приведения показаний ртутного манометра и барометра с латунной шкалой к 0 °C и поправка к давлениям в отборах на изменение КПД ЦСД приведены на рис. 13.

8.8.9. Поправка к мощности на отклонение cosj от номинального приведена на рис. 14.

8.8.10. Поправка к мощности на отклонение давления отработавшего пара в конденсаторе приведена на рис. 15.

Рис. 6. Поправки к мощности на отклонение параметров свежего пара от номинальных (по данным ВТИ им. Ф.Э. Дзержинского):

а - на отклонение температуры; б - на отклонение начального давления

8.9. Дополнительные поправочные коэффициенты

8.9.1. Зависимость  приведена на рис. 16.

8.9.2. Зависимость  приведена на рис. 17.

8.9.3. Зависимость  приведена на рис. 18.

8.9.4. Дополнительные поправочные коэффициенты к давлениям пара в отборах и к мощности турбины в зависимости от расхода на впрыск в линию промперегрева (дополнение к п. 8.6) приведены соответственно на рис. 19 и 20.

Рис. 7. Поправка к мощности на отклонение температуры пара промперегрева от номинальной (по данным ВТИ им. Ф.Э. Дзержинского)

Примечания: 1. Приведенные давления в отборах P3 - P7 - из табл. 7; в случае Dв пр ≠ 0 приводится к номинальному режиму без впрыска по формуле ; приведенная мощность - по формуле

2. Зависимости Pi = f(Pконтр), N = f(Pконтр) строятся по приведенным значениям .

8.10. Определение КПД цилиндров высокого и среднего давления

С целью конкретизации причин изменения экономичности турбины рекомендуется проводить специальные опыты по определению КПД ЦВД и ЦСД.

При проведении этой серии опытов следует предусмотреть на турбине дополнительные точки измерений, обеспечив дублирование измерения температур после ЦВД и ЦСД.

Рис. 8. Поправка к мощности на изменение потери давления в тракте промперегрева (по данным ВТИ им. Ф.Э. Дзержинского)

Примечание. Потеря давления в процентах отнесена к давлению перед клапанами ЦСД.

Рис. 9. Поправочный коэффициент на изменение начального давления и температуры пара:

где T - абсолютная температура,°К

Рис. 10. Поправочный коэффициент на изменение температуры пара промперегрева:

где T - абсолютная температура, °К

Рис. 11. Зависимость приведенного давления за ЦВД от давления в контрольной ступени

Для получения достоверного значения КПД цилиндра необходимо обеспечить измерения температур с точностью ± 1,5 °C.

8.10.1. Рабочая программа. Определение КПД ЦВД производится при полном открытии всех или нескольких групп регулирующих клапанов.

Система регенерации включена полностью.

Полное открытие всех регулирующих клапанов ЧВД обеспечивается некоторым снижением давления свежего пара перед турбиной.

Определение КПД ЦСД производится при полностью включенной системе регенерации.

При проведении опытов допускается отклонение параметров пара, приведенное в табл. 3.

8.10.2. Производится запись значений следующих параметров:

- расхода свежего пара;

- положения регулирующих клапанов ЧВД;

- давления и температуры перед стопорными клапанами ЦВД и ЦСД;

- давления и температуры пара за ЦВД и ЦСД.

Рис. 12. Поправочный коэффициент для пересчета давлений по формуле Флюгеля:

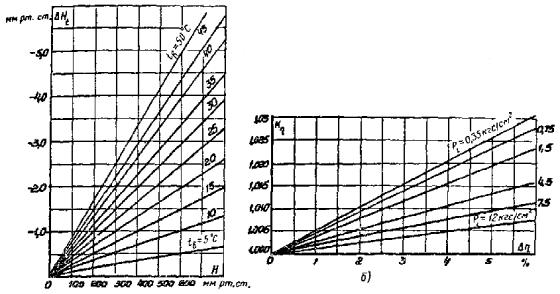

Рис. 13. Вспомогательные поправочные коэффициенты:

а - поправка для приведения показаний ртутного термометра и барометра с латунной шкалой к 0 °С (для прибора со стальной шкалой поправку умножить на 1,03); H0 = H - DHt; tв - температура окружающего воздуха; б - поправка к давлениям в отборах на изменение КПД ЦСД; Pi - давление в отборе; Dη - снижение КПД ЦСД

8.10.3. Обработка опытных данных. Анализ результатов производится после подсчета средних опытных значений и введения поправок.

Внутренний относительный КПД определяется по следующим формулам:

                                               (4)

                                             (5)

где  - использованный и адиабатический теплоперепад ЧВД;

i0 - энтальпия свежего пара;

 - энтальпия пара после ЧВД по измеренным параметрам и соответственно адиабатическому расширению;

 - использованный и адиабатический теплоперепад ЧСД;

Рис. 14. Поправка к мощности на отклонение cosj от номинального.

Рис. 15. Поправка к мощности на отклонение давления отработавшего пара в конденсаторе:

 - расход пара на входе в ЦНД, который для условий экспресс-испытаний принимается равным начальному расходу пара D0;  - изменение мощности на клеммах генератора

Примечание. Средняя поправка к мощности на прямолинейных участках, ограниченных прямыми I-I - II-II, на ± 0,01 кгс/см2 составляет ± 1900 кВт (на два потока пара)

*      - энтальпия пара перед отсечными клапанами ЧСД;  - энтальпия пара после ЧСД по измеренным параметрам и соответственно адиабатическому расширению.

Энтальпия пара определяется по «Таблицам теплофизических свойств воды и водяного пара» («Стандарт», 1969).

Рис. 16. Дополнительный поправочный коэффициент к давлениям при сохранении в работе ПНД № 1 и ПНД № 2:

Рис. 17. Дополнительный поправочный коэффициент к мощности при сохранении в работе ПНД № 1 и ПНД № 2:

Рис. 18. Дополнительный поправочный коэффициент к давлениям пара в отборах от температуры в линии горячего промперегрева:

Разность между номинальным и опытным значением температур пара в линии горячего промперегрева

8.10.4. При больших изменениях КПД ЧСД (более 2 %) на давления в ЧСД вводится поправка (см. рис. 13, б).

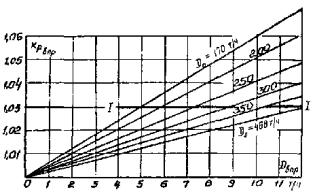

Рис. 19. Дополнительный поправочный коэффициент к давлениям пара в отборах в зависимости от расхода пара на впрыск в линию горячего промперегрева:

I-I - линия предельных значений впрыска, выше которых точность обработки данных существенно снижается; D0 - соответствует значению начального расхода пара

Примечание. С учетом впрыска давления P3 - P7 приводятся к режимам без впрыска по формуле

9. ПРОВЕРКА РАБОТЫ СИСТЕМЫ РЕГЕНЕРАЦИИ, ПОДОГРЕВАТЕЛЕЙ СЕТЕВОЙ ВОДЫ И КОНДЕНСАТОРА

9.1. Рабочая программа

3.1.1. Условия проведения опытов1:

1 Подогреватели сетевой воды и регенеративные подогреватели могут испытываться одновременно и раздельно.

- турбина работает по нормальной схеме с полностью включенной регенерацией;

- опыты проводятся при нагрузках 60 - 70 и 100 % номинальной;

- подпитка блока в конденсатор в течение каждого опыта постоянна;

- особенно тщательно контролируется наличие уровней конденсата во всех подогревателях, а также отсутствие протечек помимо, них;

- допустимые отклонения параметров пара - в соответствии с табл. 3;

- запись показаний приборов производится через 5 мин; длительность каждого опыта 30 мин;

- допустимое отклонение электрической нагрузки от установленной в течение опыта ± 2 %;

- давление в деаэраторе равно номинальному.

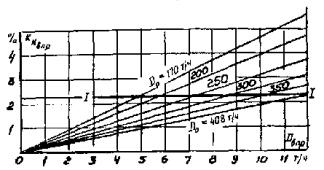

Рис. 20. Дополнительный поправочный коэффициент к мощности в зависимости от расхода пара на впрыск в линию горячего промперегрева:

I-I - линия предельных значений впрыска, выше которой точность обработки данных существенно снижается; D0 соответствует значению начального расхода пара

9.1.2. Производится запись значений следующих параметров:

- расхода свежего пара;

- расхода питательной воды через ПВД;

- температуры воды на входе и выходе (до и после обвода) и дренажа на выходе из каждого подогревателя;

- давления пара в камерах отборов (у турбин) и в подогревателях;

- вакуума в конденсаторе;

- барометрического давления;

- температуры конденсата после конденсатора, циркуляционной воды на входе и выходе из конденсатора, до и после охладителя пара из уплотнений;

- присоса воздуха в вакуумную систему;

- давления в деаэраторе 6 кгс/см2.

9.2. Обработка опытных данных

9.2.1. На основании опытных данных производится подсчет средних измеренных значений. Требуется ввести поправки к показаниям манометров на высоту установки прибора (относительно точки забора импульса), по протоколу тарировки цеха АТИ электростанции, на барометрическое давление.

9.2.2. Производится подсчет температурных напоров регенеративных подогревателей, подогревателей сетевой воды и конденсатора, переохлаждения конденсата в конденсаторе, потерь давлений в трубопроводах от турбины до подогревателей. Температурный напор конденсатора подсчитывается как разность температур насыщения при измеренном давлении в конденсаторе и температуры циркуляционной воды на выходе.

9.2.3. Порядок обработки результатов опытов по обследованию системы регенерации, конденсатора и подогревателей сетевой воды представлен в табл. 9.

9.3. Анализ результатов испытаний

9.3.1. Эффективность работы системы регенерации следует оценивать сравнением температуры на выходе из каждого регенеративного подогревателя с ее номинальным значением, установленным для каждого подогревателя типовыми характеристиками или в результате тепловых испытаний при наиболее рациональном режиме его эксплуатации.

9.3.2. Для сравнения работы регенеративных подогревателей и подогревателей сетевой воды с данными последующих испытаний или данными типовой характеристики строится график зависимости температуры на выходе из каждого подогревателя от давления в соответствующем отборе (измеренного непосредственно у турбины) -

tвых = f(Pотб).

Таблица 9

Результаты опытов по обследованию системы регенерации, конденсатора и подогревателей сетевой воды (на примере Молдавской ГРЭС)

№ п.п.

Показатель

Обозначения

Размерность

До капитального ремонта

После капитального ремонта

Примечание

N = 70 %

N = 100 %

N = 70 %

N = 100 %

1

Расход свежего пара

D0

т/ч





-

-



2

Расход питательной воды

D0.в

т/ч





-

-



3

Электрическая мощность:

показания прибора

Z

Деление





-

-

где Ki - коэффициент трансформатора тока;

Ku - коэффициент трансформатора напряжения;

C - цена деления прибора

4

замеренная

Nэ

кВт

5

Барометрическое давление

B

мм рт. ст.





759

750



6

Вакуум в конденсаторе:

справа сзади:

измеренный вакуум

V

мм рт. ст.





-

-

7

с поправкой на tрт и столбик воды

V

мм рт. ст.





-

-

8

давление

кгс/см2





-

-

9

справа спереди:

измеренный вакуум

V

мм рт. ст.





701

686

10

с поправкой на tрт и столбик воды

V

мм рт. ст.





703

688

11

давление

кгс/см2





0,0761

0,0842

12

слева сзади:

измеренный вакуум

V

мм рт. ст.





-

-

13

с поправкой на tрт и столбик воды

V

мм рт. ст.





-

-

14

давление

кгс/см2





-

-

15

слева спереди:

измеренный вакуум

V

мм рт. ст.





699

687



16

с поправкой на tрт и столбик воды

V

мм рт. ст.





701

689

17

давление

кгс/см2





0,0788

0,0829

18

Среднее давление

кгс/см2





0,0774

0,0835

19

Температура конденсата после конденсатора

tк

°C





39,6

44



20

Температура насыщения в конденсаторе

tнас

°C





40,6

42,3



21

Переохлаждение конденсата

Dt

°C





1,0

-



22

Температура циркуляционной воды:

на входе

tц.в

°C





24

27,5



23

на выходе

tц.в

°C





33,2

37



24

Температурный напор конденсатора

δt

°C





6,4

7,0

25

Скорость падения вакуума при отключенном эжекторе

Cвак

мм/мин





-

-



Для каждого регенеративного подогревателя (или подогревателя сетевой воды)

1

Давление пара в камере:

усредненное опытное значение

P′i отв

кгс/см2





28,56

38

Ввести поправки на высоту установки манометра, тарировку, барометрическое давление

2

с учетом поправок

Pi отв

кгс/см2





29,26

38,6

3

Давление в подогревателе:

усредненное опытное значение

Piп

кгс/см2





27,69

36,48

4

с учетом поправок

Piп

кгс/см2





28,39

37,08

5

Потеря давления в паропроводе отбора

DP

%





2,3

4,0

6

Температура насыщения в подогревателе

tнас

°C





230

244,5

7

Температура дренажа на выходе из подогревателя

ti др

°C





-

-



8

Температура воды:

на входе

ti

°C





206

217



9

на выходе

ti

°C





228,2

240



10

после обвода

tобв

°C





227,5

241



11

Температурный напор

δt

°C





2,5

3,6

Для каждого выносного охладителя дренажа

1

Температура воды:

на входе

t

°C





-

-



2

на выходе

t

°C





-

-



3

Температура дренажа на входе

tдр

°C





-

-



4

Разность температур дренажа на входе и воды на выходе

Dt

°C





-

-

Dt′ = t - t″ £ 12

На этом графике наносятся:

а) линия температуры насыщения в зависимости от давления в отборе;

б) линия температуры насыщения при давлении в подогревателе в зависимости от давления в отборе, если потери в паропроводе от турбины до подогревателя составляют 0,07 Pотб; при сравнении фактической температуры за подогревателем с этой зависимостью автоматически учитывается допустимое снижение нагрева из-за наличия допустимых потерь давления в паропроводе;

в) линии номинальных нагревов за каждым подогревателем в зависимости от давления в камерах отборов на основании типовых характеристик или по результатам балансовых испытаний турбин (для построения этих зависимостей используются графики: зависимость давлений в камерах отборов от расхода пара на турбину и зависимость температур за подогревателями от расхода пара на турбину);

г) точки или линии фактических температур за подогревателями по результатам экспресс-испытаний.

При отсутствии данных по номинальным температурам за каждым подогревателем производится сравнение фактических температур с температурами насыщения при давлениях в отборах, а также с данными предыдущих испытаний и испытаний аналогичных турбин.

9.3.3. Данные опытов по исследованию регенерации в предлагаемом объеме (см. раздел 9.1) не являются основанием для изменения норм tп.в. Нормы могут быть изменены только после проведения более детальных испытаний в широком диапазоне нагрузок с учетом возможного загрязнения трубной системы регенеративных подогревателей.

9.3.4. Главными показателями нормальной работы подогревателей сетевой воды являются поддержание минимального температурного напора и обеспечение допустимого падения давления в паропроводах, идущих к ним. Для подогревателей сетевой воды также строится график tвых = f(Pотб).

9.3.5. Так как экономичная работа турбины зависит от наладки системы регенерации, следует проводить обследование регенеративных подогревателей, подогревателей сетевой воды ежеквартально по упрощенной программе. При этом измеряются для каждого подогревателя (при любой нагрузке турбины) только давление в камере отбора (манометром класса 0,5) и температура воды за подогревателем. Эти данные наносятся на график tвых = f(Pотб); если опытная точка температуры за подогревателем оказывается ниже линии номинального нагрева, требуется наладка подогревателя.

9.3.6. Эффективность работы конденсатора оценивается сравнением температурного напора и переохлаждения конденсата с нормативными значениями, а также поддержанием норм вакуума.

Нормативные данные по конденсатору, а также методике контроля за правильной эксплуатацией конденсатора и анализа технико-экономических показателей представлены в «Нормативных характеристиках конденсационных установок паровых турбин типа «К» (СЦНТИ ОРГРЭС, 1974).

10. СНЯТИЕ СТАТИЧЕСКОЙ ХАРАКТЕРИСТИКИ СИСТЕМЫ РЕГУЛИРОВАНИЯ ТУРБИНЫ

10.1. Рабочая программа опытов

Опыты на холостом ходу

10.1.1. Разгрузить блок. По мере разгружения один корпус котла перевести на растопочную нагрузку, затем остановить. Закрыть ГПЗ-2 от этого корпуса.

Разгрузить второй корпус до растопочной нагрузки. Параметры пара номинальные.

10.1.2. Перевести защиты котла на сигнал, вывести из работы защиты блока и турбины по отключению генератора.

10.1.3. Разгрузить турбину до нуля, отключить генератор от сети.

Примечание. Изложенное в пп. 10.1.1 - 10.1.3 может быть видоизменено по условиям эксплуатации, однако должно быть достигнуто состояние холостого хода турбины при номинальном давлении свежего пара.

10.1.4. Открыть пусковой байпас, главную паровую задвижку закрыть

10.1.5. Возбудить генератор для возможности измерять частоту вращения по частотомеру. Напряжение возбуждения устанавливается близким к номинальному.

10.1.6. Установить синхронизатором частоту вращения 3080 - 3100 об/мин.

10.1.7. Приготовиться к записи значений следующих параметров:

а) хода сервомотора ЧВД по миллиметровой шкале с точностью ± 1 мм;

б) частоты вращения по лабораторному частотомеру класса 0,2 с ценой деления 0,1 Гц.

10.1.8. Прикрывая байпас ГПЗ, уменьшать расход пара на турбину до тех пор, пока частота вращения не станет медленно понижаться. Сервомотор ЧВД при этом начнет медленно открываться. Медленного протекания этого процесса следует добиваться плавностью регулировки подачи пара.

10.1.9. С момента «страгивания» (начала перемещения) сервомотора наблюдатель у частотомера подает звуковые (световые) сигналы к фиксированию положения сервомотора и частоты тока при прохождении стрелки частотомера через целые деления (максимально через два деления).

10.1.10. При достижении полного открытия сервомотора начать увеличение расхода пара на турбину с тем, чтобы повторить фиксацию параметров на обратном ходу для получения значения нечувствительности регулирования.

Примечание. При уменьшении частоты вращения не допускать ее снижения сверх необходимой для полного открытия сервомотора во избежание опасного снижения напорного давления масла. Пусковой маслонасос системы регулирования в этой связи должен быть подготовлен к пуску.

10.1.11. При номинальном давлении пара перед турбиной на холостом ходу (3000 об/мин) записать положение сервомотора ЧВД и положение синхронизатора.

10.1.12. Проверить совпадение количества записей у обоих наблюдателей и при его несовпадении повторить опыты.

Опыты под нагрузкой

10.1.13. Нагрузочная характеристика может быть получена из серии в 10 - 12 опытов, порядок проведения которых изложен ниже - пп. 10.1.14 - 10.1.17.

10.1.14. При нормальной тепловой схеме и номинальных параметрах пара изменять нагрузку турбины в пределах от номинальной до минимально возможной по условиям режима блока. Каждая новая нагрузка устанавливается такой, чтобы получить во всем диапазоне 10 - 12 точек. В каждом опыте производится по три записи через 3 - 5 мин.

10.1.15. Допускаются следующие отклонения параметров пара:

а) максимально допустимое отклонение среднего значения давления от номинального ± 6,5 кгс/см2;

б) максимально допустимое отклонение в записи от среднего значения давления ± 2,5 кгс/см2;

в) отклонение вакуума ± 2 мм рт. ст.;

г) отклонение температуры свежего пара и пара промперегрева ± 6 °C

10.1.16. Записываются следующие параметры:

а) электрическая нагрузка по штатному проверенному прибору;

б) положение сервомотора по миллиметровой шкале;

в) давления пара перед турбиной, в линиях холодного и горячего промперегрева;

г) температура пара перед турбиной и в линии горячего промперегрева;

д) вакуум в конденсаторе по ртутному прибору;

е) барометрическое давление.

10.1.17. Рекомендуется изменять нагрузку турбины только в одном направлении - нагружения или разгружения.

10.2. Обработка полученных результатов

10.2.1. Зависимость хода сервомотора от частоты вращения строится по результатам опытов на холостом ходу без введения каких-либо поправок. После построения получаются две кривые, отражающие движение сервомотора при снижении и повышении частоты вращения.

10.2.2. Нагрузочная характеристика, т.е. зависимость между приведенной электрической нагрузкой  и положением сервомотора строится на отдельном графике по результатам опытов под нагрузкой. При этом к опытным значениям мощности вводятся поправки, учитывающие отклонение параметров пара от номинальных во время выполнения опытов:

                      (6)

где  - опытная электрическая мощность;

 - номинальное и опытное значения давления свежего пара;

 (T = t + 273) - номинальная и опытная температуры свежего пара;

 - поправка на отклонение температуры свежего пара от номинальной (приведена на графике рис. 6, а);

 - поправка на отклонение температуры пара промперегрева от номинальной (приведена на графике рис. 7);

 - поправка на отклонение значения потери давления в тракте промперегрева от номинального (приведена на графике рис. 8);

 - поправка на отклонение значения вакуума от номинального (приведена на графике рис. 15); для нахождения этой поправки расход пара в конденсатор принимается приближенно в каждом опыте по материалам балансовых испытаний или типовым характеристикам.

10.2.3. По двум графикам, построенным согласно пп. 10.2.1 и 10.2.2, строится третий, результирующий график - собственно характеристика статической неравномерности регулирования скорости. Техника построения заключается в том, что, задавая произвольно значения положения сервомотора, находят соответствующие ему мощность и частоту вращения и наносят их на третий, результирующий график. Шаг задания значений должен обеспечить охват изломов на обеих исходных характеристиках. Первой точкой графика должно быть положение холостого хода турбины, последней - положение полной ее нагрузки. Так как зависимость хода сервомотора от частоты вращения состоит из двух кривых, то одной мощности из второго графика будут соответствовать две скорости вращения из первого графика и обе они переносятся на третий график.

10.3. Анализ результатов

10.3.1. Из графика статической неравномерности определяются:

а) значение общей степени неравномерности при номинальной нагрузке;

б) минимальное и максимальное значения местной степени неравномерности;

в) максимальное значение нечувствительности регулирования.

10.3.2. Общая степень неравномерности при номинальной нагрузке (%) определяется разницей в частоте вращения между нулевой и номинальной нагрузками, отнесенной к 3000 об/мин:

                                                        (7)

Вычислив это значение (которое ориентировочно должно составлять 5 %), следует сравнить его со значением неравномерности, объявленным заводом-изготовителем (по формуляру), со значением, оговоренным ПТЭ, а также со значением, полученным в предыдущем испытании.

Первые два сравнения позволят сделать вывод о нормальном или ненормальном состоянии системы. Третье сравнение позволит сделать вывод об изменениях, которые произошли в системе регулирования. При отклонениях от норм анализ исходных графиков и их сравнение с предыдущими дадут представление о причине неудовлетворительного состояния системы регулирования.

10.3.3. Местная степень неравномерности определяется несколько сложнее. Если на результирующем графике имеется участок кривой, явно выпадающий из плавного ее протекания, следует продлить этот участок прямой линией в обе стороны до пересечения линии с вертикалями, проведенными из нулевой и номинальной мощностей на графике. В точках пересечения с вертикалями определить значения частоты вращения. Их разность (%), отнесенная к 3000 об/мин (соответствует 50 Гц), составит значение местной неравномерности, т.е. то значение неравномерности, которое имело бы место, если бы вся кривая была такого наклона, как анализируемый участок.

Для значения местной неравномерности приведены допуски в ПТЭ. Если при сравнении окажется, что отдельные участки выходят за пределы допуска, состояние системы регулирования следует считать неудовлетворительным; тогда следует проанализировать исходные графики и указать на возможные причины неполадок.

10.3.4. Нечувствительность регулирования (%) определяется по разности частот вращения при одной и той же мощности и прямом и обратном ходах сервомотора

                                                           (8)

Сравнение максимального значения нечувствительности на характеристике со значениями, заданными заводом-изготовителем и ПТЭ, укажет на допустимость безопасной эксплуатации турбины.

Протяженность участка повышенной нечувствительности и его местоположение позволят выявить источник дефекта при наладочных работах.

10.3.5. Рекомендуется при построении графиков не спрямлять линии, а проводить их соединением опытных точек.

11. ПРОВЕРКА СОВМЕСТНОЙ ПЛОТНОСТИ АВТОМАТИЧЕСКИХ ЗАТВОРОВ И СОВМЕСТНОЙ ПЛОТНОСТИ РЕГУЛИРУЮЩИХ КЛАПАНОВ ЧВД и ЧСД

11.1. Рабочая программа

Плотность системы парораспределения должна проверяться на прогретой турбине паром номинальных параметров.

11.1.1. Разгрузить энергоблок. По мере разгружения один корпус котла перевести на растопочную нагрузку, затем остановить. Закрыть ГПЗ-2 от этого корпуса.

Разгрузить второй корпус до растопочной нагрузки. Параметры пара номинальные.

11.1.2. Перевести защиты котла на сигнал, вывести из работы защиты блока и турбины по отключению генератора и по закрытию стопорных клапанов турбины.

11.1.3. Выполнить приготовления к проверке плотности автоматических затворов (время на приготовления лимитировано беспаровым режимом работы проточной части и не должно превышать 3 мин):

а) отключить турбину кнопкой золотников автомата безопасности. Генератор оставить включенным в сеть. Открыть БРОУ-1 и БРОУ-2;

б) взвести золотники автомата безопасности и открыть синхронизатором стопорные клапаны, не открывая регулирующих;

в) расхаживающими устройствами закрыть полностью стопорные клапаны ЧВД и ЧСД. Открыть синхронизатором регулирующие клапаны;

г) проверить, поддерживают ли БРОУ давление пара перед турбиной 130 кгс/см2, перед ЧСД 8 кгс/см2;

д) включить пусковой маслонасос.

11.1.4. Приготовиться к записям плотности автоматических затворов и отключить генератор от сети. Записать кривую выбега ротора до 1500 об/мин.

11.1.5. Выполнить приготовления к проверке плотности регулирующих клапанов:

а) восстановить нормальную частоту вращения ротора, для чего сначала закрыть регулирующие клапаны, затем открыть стопорные клапаны расхаживающими устройствами, затем синхронизатором повысить частоту вращения;

б) проверить, поддерживают ли БРОУ необходимые давления пара.

11.1.6. Приготовиться к записям плотности регулирующих клапанов, быстро закрыть синхронизатором регулирующие клапаны ЧВД и ЧСД. По мере снижения частоты вращения следить, чтобы не произошло открытия сервомотора, но также и закрытия стопорных клапанов, для этого синхронизатор следует установить примерно на 9 - 10 мм по лимбу.

Записать кривую выбега ротора до 1500 об/мин.

11.1.7. При испытании допустимы отклонения параметров пара: давления перед турбиной ± 5 кгс/см2; давления перед ЧСД ± 1 кгс/см2, вакуума ± 5 мм рт. ст.

11.1.8. Записываются следующие параметры:

- перед опытом и после него - давление пара перед стопорными клапанами ЧВД; давление пара перед стопорными клапанами ЧСД; вакуум в конденсаторе; барометрическое давление;

- во время опыта - частота вращения ротора (по штатному тахометру) и время по секундомеру при прохождении стрелки тахометра через каждые 100 об/мин. Время отсчитывается от момента закрытия проверяемых клапанов.

11.2. Обработка подученных результатов

11.2.1. Кривые выбега ротора от 3000 до 1500 об/мин строятся на одном графике в координатах «об/мин» - «Время» без каких-либо дополнительных поправок.

11.3. Анализ результатов

11.3.1. На кривые выбега, характеризующие плотность стопорных и регулирующих клапанов, накладывается кривая «чистого» выбега - кривая выбега при полностью закрытых органах парораспределения (регулирующих и стопорных клапанах и ГПЗ). Сравнение времени выбега до 1500 об/мин при закрытии проверяемого органа с временем «чистого» выбега служит критерием оценки плотности. Плотность считается удовлетворительной, если разность составляет не более 20 % времени выбега до 1500 об/мин для «чистой» кривой.

11.3.2. Кривая «чистого» выбега снимается после капитального ремонта и служит образцом для указанных сравнений. Особенностью ее является то обстоятельство, что при выбеге гарантируется отсутствие поступления пара в турбину через клапаны, для чего при таком испытании обеспечивается отсутствие давления пара перед клапанами закрытием запорной арматуры и дренированием участка.

В дальнейшем эта кривая «чистого» выбега может служить эталоном для сравнительной оценки состояния турбины и плотности органов парораспределения.







© 2013 Ёшкин Кот :-)
