Российское акционерное общество
энергетики и электрификации «ЕЭС России»

УТВЕРЖДАЮ

Первый заместитель

председателя Правления

РАО «ЕЭС России»

О.В. Бритвин

«12» июля 1999 г.

РУКОВОДСТВО
ПО ЗАЩИТЕ ЭЛЕКТРИЧЕСКИХ
СЕТЕЙ 6 - 1150 кВ
ОТ ГРОЗОВЫХ И ВНУТРЕННИХ
ПЕРЕНАПРЯЖЕНИЙ

РД 153-34.3-35.125-99

Санкт-Петербург
Издательство ПЭИПК
1999

В «Руководстве» изложены методы расчета внутренних (коммутационных и резонансных) перенапряжений и выбора комплекса мер защиты от них в электрических сетях 110 - 1150 кВ с эффективно заземленной нейтралью, в электрических сетях 6 - 35 кВ с изолированной, компенсированной и резистивно-заземленной нейтралью, в том числе, в системе собственных нужд электрических станций.

Приведены методы расчета грозоупорности и выбора средств ее повышения для воздушных линий электропередачи, РУ и подстанций 6 - 1150 кВ в зависимости от грозовой активности в регионе и использованных средств их защиты от грозовых перенапряжений.

«Руководство» предназначено для инженеров, работающих в области проектирования и эксплуатации энергосистем, электрических сетей и станций.

ПРЕДИСЛОВИЕ

Первое издание «Руководства по защите электрических сетей 6 - 1150 кВ от грозовых и внутренних перенапряжений» (в дальнейшем - «Руководство») было введено в действие в 1994 г. (РД 34.35.125-93).

По поручению Департамента стратегии развития и научно-технической политики РАО «ЕС России» АО НИИПТ и АО ВНИИЭ редакционно переработали, дополнили и подготовили к типографскому изданию вторую редакцию «Руководства». При ее подготовке учтен накопленный опыт защиты от перенапряжений в энергосистемах и научно-технический прогресс в этой области электроэнергетики. В частности, принято во внимание, что в России и других странах прекращен выпуск разрядников, вместо которых с середины 70-х годов производятся более эффективные ограничители перенапряжений разных типов. Добавлена глава о защите подстанций 110 - 750 кВ с элегазовыми КРУ. Основной текст «Руководства» значительно сокращен, а методические и справочные материалы перенесены в приложения.

«Руководство» состоит из 3-х частей:

Часть 1. Защита от внутренних перенапряжений электрических сетей 110 - 1150 кВ;

Часть 2. Защита от внутренних перенапряжений электрических сетей 6 - 36 кВ;

Часть 3. Грозозащита линий и подстанций 6 - 1150 кВ.

В каждой части «Руководства» содержатся: рекомендации по защите от перенапряжений, приложения с методиками и примерами расчета, справочные материалы, информация об имеющемся программном обеспечении расчетов перенапряжений различных видов.

В подготовке «Руководства» принимали участие АО НИИПТ (головная организация) и АО ВНИИЭ. Кроме них, к разработке отдельных вопросов привлекались: АО ЭНИН, АО «Институт «Севзапэнергосетьпроект», АООТ НИИ «Электрокерамика», ЗАО НПО «Электрокерамика», ОАО «Корниловский фарфоровый завод», СПбГТУ, и другие организации, что видно по списку составителей «Руководства».

Компьютерный набор «Руководства» подготовлен ЗАО НПО «Электрокерамика», макетирование - Петербургским энергетическим институтом повышения квалификации (ПЭИПК) Минтопэнерго РФ.

Отправной точкой для развития изложенных ниже методов расчета перенапряжений послужили фундаментальные труды проф. Л.И. Сиротинского, проф. А.А. Горева, проф. Н.Н. Щедрина, проф. И.С. Стекольникова, проф. Д.В. Разевига, проф. А.И. Долгинова, проф. М.Л. Левинштейна, проф. В.В. Бургсдорфа, проф. И.А. Груздева, к.т.н. Д.Е. Артемьева, к.т.н. А.А. Акопяна, к.т.н. А.В. Корсунцева и многих других отечественных ученых и специалистов, а также рекомендации СИГРЭ.

Научное руководство работой по подготовке 2-го издания «Руководства» осуществил академик РАН Н.Н. Тиходеев (АО НИИПТ).

Основными авторами и составителями «Руководства» являются:

по части 1 - проф., д.т.н. С.С. Шур (АО НИИПТ);

по части 2 - к.т.н., зав. сектором перенапряжений АО ВНИИЭ Н.Н. Беляков;

по части 3 - зав. сектором перенапряжений АО НИИПТ А.Н. Новикова.

Кроме них, в подготовке отдельных разделов «Руководства» и приложений к нему принимали участие следующие специалисты:

по внутренним перенапряжениям и защите от них -

инженер В.В. Крыжановский (АО НИИПТ, подраздел 2.9, Приложения 3 и 10);

инженер М.Н. Редругина (АО НИИПТ, Приложения 6 и 8);

к.т.н. А.А. Филиппов (АО НИИПТ, подразделы 3.2, 3.3 и 3.7);

к.т.н. В.И. Гавриков (АО НИИПТ, подразделы 3.3, 3.6 и 3.7);

к.т.н. В.Е. Розет (АООТ НИИ «Электрокерамика», Приложение 4);

к.т.н. Г.М. Иманов (ЗАО НПО «Электрокерамика», Приложение 4);

к.т.н. К.И. Кузьмичева (АО ВНИИЭ, часть 2).

По грозовым перенапряжениям и защите от них -

проф., член-корр. РАН М.В. Костенко (СПбГТУ, разделы 6, 7 и 9, Приложение 17);

проф., д.т.н. Ф.Х. Халилов (СПбГТУ, раздел 9);

к.т.н. А.И. Таджибаев (ПЭИПК, раздел 9);

к.т.н. Н.И. Гумерова (СПбГТУ, раздел 9, Приложения 31 и 33);

к.т.н. С.М. Попов (АО ВНИИЭ, раздел 9, Приложения 31 и 32);

инженер Б.Б. Бочковский (АО ВНИИЭ, разделы 6 и 7, Приложение 22);

д.т.н. Э.М. Базелян (АО ЭНИН, Приложение 29);

к.т.н. М.Л. Фельдман (АО «Институт Севзапэнергосетьпроект», подраздел 8.3, Приложение 28);

инженер М.Б. Кегелес (АО «Институт Севзапэнергосетьпроект», подраздел 8.3, Приложение 30);

д.т.н. Б.В. Ефимов (Кольский НЦ РАН, Приложение 21);

к.т.н. Я.А. Цирель (АО НИИПТ, Приложение 15);

инженер О.В. Шмараго (АО НИИПТ, Приложения 23 и 26);

к.т.н. В.Я. Ерунов и инженер И.П. Полякова (АО НИИПТ, Приложение 34).

С введением в действие «Руководства» утрачивают силу «Руководящие указания по защите электростанций и подстанций 3 - 500 кВ от прямых ударов молнии и грозовых волн, набегающих с линий электропередачи» (ОРГРЭС, 1975).

ЧАСТЬ 1

ЗАЩИТА ОТ ВНУТРЕННИХ ПЕРЕНАПРЯЖЕНИЙ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ 110 - 1150 кВ

СПИСОК ОСНОВНЫХ ОБОЗНАЧЕНИЙ ЧАСТИ 1

E - амплитуда э.д.с;

Ns - ожидаемое число воздействий внутренних перенапряжений в год;

P - передаваемая по ВЛ мощность;

Pнат - натуральная мощность ВЛ;

P(X <= ξ) - функция распределения вероятностей случайной величины X;

Tos - ресурс пропускной способности ОПН;

Uн - номинальное напряжение;

Uм - наибольшее рабочее напряжение;

 - математическое ожидание случайной величины χ;

X - реактивное сопротивление системы;

Zw - волновое сопротивление линии;

hк.з - коэффициент несимметрии при однополюсном к.з.;

k - амплитуда (кратность) перенапряжений, возникающих в переходном режиме после аварийной или плановой коммутации;

kост - напряжение, остающееся на резисторе ограничителя;

nо - ожидаемое число коммутаций в год;

υ - вынужденная составляющая переходного процесса перенапряжений;

υе - индекс «е» обозначает ненасыщенное значение вынужденного напряжения;

a - коэффициент затухания собственных колебаний электропередачи;

bk - частоты собственных колебаний электропередачи;

N - ударный коэффициент перенапряжений;

λ - волновая длина линии;

j - потокосцепление;

θ - значение угла между векторами э.д.с. E1 и E2 электропередачи;

 - дисперсия случайной величины х;

(0); (1); (2) - индексы, определяющие параметры нулевой, прямой и обратной последовательности;

«п» и «р» - индексы, указывающие соответственно на питающий и разомкнутый концы электропередачи.

РАЗДЕЛ 1. ОБЩАЯ ХАРАКТЕРИСТИКА ВНУТРЕННИХ ПЕРЕНАПРЯЖЕНИЙ В ЭЛЕКТРИЧЕСКИХ СЕТЯХ 110 - 1150 кВ

1.1. Введение. Основные определения

В 1 части даются рекомендации по защите от внутренних, резонансных и коммутационных перенапряжений сетей напряжением 110 - 1150 кВ. Здесь излагаются физическая природа, особенности и требования к защите каждого вида как резонансных, так и коммутационных перенапряжений. К 1 части относятся девять приложений, в которых приводятся методы расчета всех видов внутренних перенапряжений и некоторые справочные материалы. Для удобства расчетов разработаны три пакета программ:

• расчета резонансных перенапряжений (PEMA-1);

• расчета ожидаемого срока службы ограничителей перенапряжений 110 - 1150 кВ (РЕМА-2);

• эффективности защиты от грозовых, резонансных и низко- и высокочастотных коммутационных перенапряжений (РВПМ-1).

Изложение сопровождается подробными численными примерами, которые иллюстрируют методики и могут быть использованы в качестве тестовых задач.

Электрические сети напряжением 110 - 1150 кВ работают с эффективно заземленной нейтралью. Под системой с эффективно заземленной нейтралью обычно понимается система, все элементы которой соединены с землей наглухо, либо через индуктивное сопротивление, величина которого настолько мала, что коэффициент несимметрии hк.з в любой точке электропередачи не превосходит 1,4 для различных схем и режимов работы системы, возможных в процессе эксплуатации. Под hк.з понимают отношение наивысшего напряжения частоты 50 Гц здоровой фазы в этой точке во время короткого замыкания на землю одной или двух фаз к фазному напряжению рабочей частоты, появляющемуся после устранения повреждения. Эффективное заземление нейтрали сети может быть получено при глухом заземлении нейтралей всех или части силовых трансформаторов системы.

Коэффициент hк.з зависит от соотношения активных и реактивных сопротивлений системы. Требование hк.з £ 1,4 приблизительно соблюдается, когда отношение реактивной составляющей входного сопротивления системы, рассчитанного относительно места нарушения симметрии по параметрам нулевой последовательности, к реактивной составляющей того же входного сопротивления, рассчитанного по параметрам прямой последовательности , т.е. не больше трех. В то же время отношение активной составляющей этого сопротивления, рассчитанного по параметрам нулевой последовательности  не больше 1,0, т.е. . Активные и реактивные составляющие полного входного сопротивления при этом рассчитываются по значениям переходных реактивностей синхронных машин.

В нормальном режиме напряжение на любых элементах электропередачи не должно повышаться сверх наибольшего рабочего, под которым следует понимать длительное напряжение, т.е. без ограничения времени воздействия, безопасное для изоляции. В табл. 1.1 приведены наибольшие рабочие напряжения Uм. Повышение напряжения сверх наибольшего рабочего называется перенапряжением. Обычно величина внутренних перенапряжений характеризуется их кратностью k, под которой понимается отношение максимальной амплитуды перенапряжений к амплитуде наибольшего фазного рабочего напряжения.

Таблица 1.1

Наибольшие рабочие напряжения сетей 110 - 1150 кВ

Класс напряжения сети, кВ

110

220

330

500

750

1150

Наибольшее рабочее напряжение, Uм, кВ

126

252

363

525

787

1200

Выбор изоляции и координация ее с характеристиками защитных средств определяется внутренними перенапряжениями, которые подразделяются на резонансные и коммутационные.

1.2. Резонансные перенапряжения

Резонансные перенапряжения возникают при неблагоприятных сочетаниях как структуры и параметров схемы электропередачи и ее режима, так и структуры и параметров питающей системы. Резонансные перенапряжения могут существовать до тех пор, пока действие различного вида систем релейных защит и автоматики, регуляторов напряжения или вмешательство персонала не приведет к изменению схемы и режима.

В электропередачах, оборудованных выключателями на стороне высокого напряжения, перенапряжения на разомкнутом конце воздействуют как на линейную изоляцию, так и на изоляцию подстанционной аппаратуры (кроме силовых трансформаторов); на изоляцию силовых трансформаторов в этих электропередачах воздействуют перенапряжения, возникающие на питающем конце линии. В таких электропередачах возможны следующие виды резонансных перенапряжений:

• на основной частоте 50 Гц, вынужденное напряжение в симметричном (υ) и несимметричном (υк.з) режимах (при односторонне питаемой электропередаче);

• в паузе успешного ОАПВ (υОАПВ);

• при неполнофазных режимах;

• на четных, нечетных и дробных высших гармонических - резонанс на частотах 2kω; (2k + 1)ω и ; k = 1; 2; 3.

В электропередачах, где все или часть трансформаторов не имеют выключателей на стороне высокого напряжения, далее называемых «блочные электропередачи», на элементы линейной и подстанционной изоляции, включая изоляцию силовых трансформаторов, могут воздействовать перенапряжения, возникающие на разомкнутом конце. В блочных электропередачах, кроме перечисленных, возможно возникновение особого вида резонансных перенапряжений, далее именуемого «переходный феррорезонанс». В схеме рис. 1.1, а переходный феррорезонанс инициируется промежуточными трансформаторами проходных ПС Т1; ...; Тn: в схеме рис. 1.1, б - автотрансформатором AT. При этом наличие или отсутствие трансформаторов Т1; Т2; ...; Тn, показанных пунктиром, несущественно. В схеме рис. 1.1 переходный феррорезонанс может возникать при подключении к линии холостого трансформатора, показанного на рис. 1.1, в.

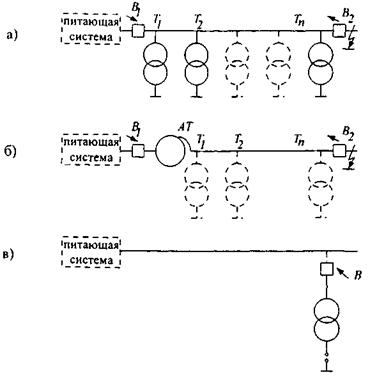

Рис. 1.1. Схемы электропередач, подверженных переходному феррорезонансу

В схемах рис. 1.1, а и 1.1, б линия может быть секционирована выключателями на участки. Часть участков может быть двухцепными или иметь тупиковые отпайки. При этом обязательным условием для возникновения переходного феррорезонанса является одностороннее питание схемы. Такое условие может иметь место в послеаварийных или ремонтных режимах, а также при ТАПВ головного участка секционированной радиальной передачи, если этот участок одноцепный.

Защита от резонансных перенапряжений необходима, если их число, длительность и величина превосходит значения, указанные в табл. 1.2 - 1.4, в которых приведены допустимые повышения напряжения промышленной частоты в зависимости от числа и длительности их воздействия на оборудование 110 - 1150 кВ.

Пояснения к табл. 1.2 - 1.4.

В числителе дроби табл. 1.2 указаны значения для изоляции фаза - земля в долях амплитуды наибольшего рабочего фазного напряжения, в знаменателе для изоляции фаза-фаза в долях амплитуды наибольшего рабочего линейного напряжения. Значения напряжения для изоляции фаза-фаза относятся к трехфазным силовым трансформаторам, электромагнитным трансформаторам напряжения, а также к аппаратам в трехполюсном исполнении при расположении трех полюсов в одном баке или на одном магнитопроводе. При этом значения допустимого повышения напряжения 1,6; 1,7 и 1,8 относятся только к внешней междуфазной изоляции аппаратов 110 кВ и 220 кВ.

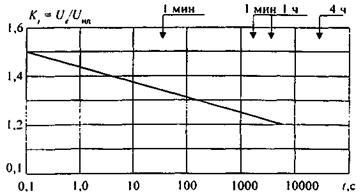

Если повышение напряжения длительностью 20 мин имело место 2 раза с часовым интервалом, то в течение ближайших 24 часов повышение напряжения в третий раз допускается лишь в случае, если это требуется ввиду аварийной ситуации, но не ранее, чем через 4 часа.

Указанные в табл. 1.2 - 1.4 относительные значения напряжения распространяются также на повышение напряжения, отличающегося от синусоиды частотой 50 Гц за счет наложения гармонических составляющих. Указанные в таблицах значения фазных и междуфазных напряжений представляют собой отношение максимума повышенного напряжения к амплитуде наибольшего рабочего фазного или междуфазного напряжения соответственно.

Таблица 1.2

Допустимое повышение напряжения промышленной частоты на оборудовании 110 - 330 кВ

Оборудование

Допустимое повышение напряжения при длительности воздействия, с

1200

20

1

0,1

Силовые трансформаторы и автотрансформаторы

1,10

1,10

1,25

1,25

1,90

1,50

2,00

1,58

Шунтирующие реакторы и электромагнитные трансформаторы напряжения

1,15

1,15

1,35

1,35

2,00

1,50

2,10

1,58

Коммутационные аппараты, емкостные трансформаторы напряжения, трансформаторы тока, конденсаторы связи и шинные опоры

1,15

1,15

1,60

1,60

2,20

1,70

2,40

1,80

Таблица 1.3

Допустимое повышение напряжения промышленной частоты на оборудовании 500 и 750 кВ

Кратность амплитуд

1,0 - 1,025

1,025 - 1,05

1,05 - 1,075

1,075 - 1,1

1,1 - 1,15

1,15 - 1,20

Допустимая длительность одного случая, не более, мин.

480

180

60

20

5

1

Допустимое число случаев в год, не более

200

125

75

50

7

5

Интервал между случаями, не менее, час

-

12

-

-

1

-

Защита внутренней изоляции оборудования 110 - 1150 кВ от коммутационных перенапряжений необходима, если их кратность превосходит 2,0.

Таблица 1.4

Допустимое повышение напряжения промышленной частоты на оборудовании 1150 кВ

Оборудование

Допустимое повышение напряжения при длительности воздействия, с

1200

20

5

3

0,15

0,05

0,03

Все оборудование, кроме защитных аппаратов

1,1

1,3

1,35

-

-

-

1,8

Ограничители перенапряжений с уровнем ограничения 1,7

1,1

1,2

-

1,3

1,35

1,4

-

1.3. Коммутационные перенапряжения

После любой коммутации, как плановой, так и аварийной, возникают коммутационные перенапряжения. Коммутационные перенапряжения образуются при резком изменении структуры и параметров сети из-за заряда и перезаряда ее емкостей в процессе перехода системы от одного состояния к другому.

Наиболее важные виды коммутационных перенапряжений возникают при:

• плановых включениях и отключениях ненагруженных линий, ненагруженных трансформаторов и автотрансформаторов и компенсационных реакторов;

• аварийных разрывах электропередачи в процессе ликвидации короткого замыкания или асинхронного хода;

• работе АВР;

• включении или отключении разъединителями участков холостых шин ОРУ, ЗРУ, КРУЭ.

Если коммутация осуществляется выключателями, то в зависимости от вида возникающих перенапряжений, систем релейной защиты и автоматики, а также схемы и параметров элементов передачи, длительность воздействующих на изоляцию коммутационных перенапряжений может находиться в интервале от нескольких десятков миллисекунд до нескольких секунд. При коммутации разъединителями участков холостых шин ОРУ или ЗРУ фронт перенапряжений находится в интервале от 10 мкс до 500 мкс. При коммутации элегазовым разъединителем участков холостых шин элегазовых КРУ (КРУЭ) фронт возникающих высокочастотных коммутационных перенапряжений находится в интервале от 5 нс до 20 нс.

Большинство аварийных коммутаций обычно сопровождается целой серией разного вида коммутационных перенапряжений. Число и длительность каждого вида перенапряжений из этой серии определяется видом коммутации, параметрами коммутируемого участка сети и системой защит и автоматики. При наличии высокочастотных защит длительность режима к.з. составляет tк.з = 0,8 - 0,15 с, причем выключатели по обеим сторонам аварийного участка линии работают с разбросом около 0,02 - 0,06 с. Если авария отключается дистанционными защитами, то время от момента возникновения к.з. до отключения выключателя одного из концов аварийного участка линии составляет tк.з = 0,1 - 0,15 с; второй выключатель аварийного участка отключается со временем tк.з = 0,3 - 0,6 с.

При трехфазном быстродействующем АПВ (БАПВ) длительность бестоковой паузы составляет tАПВ = 0,3 - 0,4 с. При обычном трехфазном АПВ (ТАПВ) длительность паузы обычно находится в пределах 0,6 - 1,5 с, причем с ростом номинального напряжения электропередачи пауза уменьшается. При однофазном АПВ (ОАПВ) длительность бестоковой паузы обычно колеблется в пределах tОАПВ = 0,8 - 3,5 с.

Режим после повторного включения продолжается от момента повторного включения линии с одной стороны до момента полного смыкания электропередачи. При успешном ТАПВ без улавливания синхронизма и ОАПВ этот режим имеет длительность 0,2 - 0,3 с. При использовании ТАПВ с улавливанием синхронизма этот режим в среднем длится несколько секунд. При неуспешном БАПВ или ТАПВ линия аварийно отключается без выдержки времени выключателем, производившим повторное включение. Этот этап длится tк.з = 0,08 - 0,15 с. При неуспешном ОАПВ аварийная линия отключается без выдержки времени с двух сторон, вслед за неуспешным ОАПВ следует цикл ТАПВ.

1.4. Статистическая природа резонансных и коммутационных перенапряжений

При повторении в одной и той же системе коммутации одного и того же вида (например, плановое включение ненагруженной линии, аварийное отключение к.з. и т.п.) кратности возникающих при этом коммутационных и резонансных перенапряжений меняются в широких пределах. Статистика внутренних перенапряжений объясняется влиянием ряда факторов, количественные характеристики которых подвержены случайным изменениям.

Первая группа случайных факторов связана в основном с конструкцией, индивидуальными характеристиками, качеством и регулировкой выключателей и их управления, а в некоторых случаях также с метеорологическими ситуациями на линии. Эти факторы оказывают влияние на интенсивность переходных процессов после коммутации, так как приводят к случайным изменениям фазовых углов э.д.с. при включении отдельных фаз электропередачи и разновременности действия приводов отдельных фаз выключателей, а также к случайным колебаниям величины напряжения, которое остается на неповрежденных фазах к моменту автоматического повторного включения, т.е. по окончании бестоковой паузы tАПВ или tОАПН и т.п.

Вторая группа случайных факторов связана со схемой и, режимом системы. Сюда относятся, например, коммутации и переключения в различных точках питающей системы, включения и отключения компенсационных реакторов и колебания э.д.с. как в результате ведения графика электропередачи, так и действия автоматических устройств регулирования возбуждения, плановых и аварийных ремонтов, случайности местоположения точки к.з. на линии и т.п.

В табл. 1.5 приведены усредненные значения пределов случайных изменений э.д.с. для электропередач, питающихся от шин станции, на генераторах которых имеется автоматическое регулирование возбуждения.

В течение года статистические распределения резонансных перенапряжений определяются в основном случайными факторами второй группы; распределения коммутационных перенапряжений - факторами как первой, так и второй групп.

Таблица 1.5

Усредненные оценки пределов случайных изменений и среднего значения э.д.с. (по данным проф. И.А. Груздева)

Вил коммутации

Системы возбуждения с неуправляемыми полупроводниковыми выпрямителями*) и электронная система возбуждения

Быстродействующие системы возбуждения с кратностью форсирования 2 - 4**)

Еmin

Еmax

Еmin

Еmax

Разрыв передачи вследствие отключения к.з.

1,0

1,2

1,1

1,05

1,25

1,15

ТАПВ, БАПВ успешное или неуспешное

1,0

1,15

1,075

1,0

1,1

1,05

Разрыв передачи вследствие качаний или асинхронного хода

1,0

1,25

1,125

1,0

1,3

1,15

Примечания.

*) Высокочастотная система возбуждения; бесщеточная система возбуждения; статическая полупроводниковая система возбуждения.

**) Ионные и тиристорные системы самовозбуждения или независимого возбуждения; система возбуждения с параллельно включенными полупроводниковыми выпрямителями.

1.5. Учет статистических распределений внутренних перенапряжений при защите изоляции сетей напряжением 110 - 1150 кВ

Учитывая статистический характер внутренних перенапряжений, при координации изоляции линий и подстанций и выборе комплекса защитных средств необходимо учитывать влияние всех возможных в данной электропередаче видов перенапряжений. При этом воздействующие перенапряжения должны характеризоваться как вероятностью, с которой кратность того или иного вида перенапряжений может быть превзойдена в одной коммутации данного вида, так и ожидаемым числом таких коммутаций в течение года.

Результаты расчетов статистических распределений как надежности и эффективности комплекса систем защиты, так и ожидаемой вероятности перекрытия (пробоя) изоляции, носят приближенный характер, поэтому расчеты должны обеспечить либо незаниженные оценки этих величин на заданном уровне доверительной вероятности, либо оценки усеченного сверху предела их разброса.

Формулы и исходные данные, необходимые для усредненной оценки ожидаемого в течение года числа амплитуд коммутационных перенапряжений, воздействующих на изоляцию линий электропередачи, элементы изоляции подстанций и расчета токовых нагрузок на резисторы ограничителей перенапряжений, приведены в Приложении 1.

Формулы и исходные данные, необходимые для незаниженной оценки надежности работы, т.е. ожидаемого на заданном уровне доверительной вероятности срока безаварийной службы ограничителей перенапряжений (ОПН), являющихся основным элементом любого комплекса защитных мер, приведены в Приложении 6.

РАЗДЕЛ 2. РЕЗОНАНСНЫЕ ПЕРЕНАПРЯЖЕНИЯ

2.1. Исходные положения

Резонансные перенапряжения возникают только в односторонне питаемых электропередачах. Исключение составляет успешное ОАПВ, которое существует от момента окончания паузы успешного ОАПВ до момента замыкания второго из выключателей «больной» фазы, т.е. до включения передачи в транзит.

Резонансные перенапряжения должны рассчитываться с учетом диапазона случайных годовых колебаний реактивного сопротивления питающей системы и нелинейности характеристик намагничивания силовых трансформаторов (автотрансформаторов) и компенсирующих реакторов.

Все виды резонансных перенапряжений чувствительны к активным потерям, короне на проводах, нагрузкам и т.д. Так, например, величина вынужденной составляющей переходного процесса перенапряжений частоты 50 Гц слабо зависит от активных потерь, которые оказывают существенное влияние на условия возникновения перенапряжений при делении частоты в продольно- и поперечнокомпенсированных электропередачах.

Необходимо рассмотреть следующие виды резонансных перенапряжений:

• вынужденное напряжение переходного процесса перенапряжений на частоте 50 Гц в симметричном и несимметричном (при ОАПВ и однополюсном к.з.) режимах;

• вынужденное напряжение на частоте 50 Гц в паузе успешного ОАПВ;

• перенапряжения на частоте 50 Гц в неполнофазных режимах;

• перенапряжения при делении частоты в продольно и поперечно компенсированных электропередачах;

• перенапряжения на четных, частоты 2kω и нечетных, частоты (2k + 1)ω ультрагармониках при явлениях переходного феррорезонанса;

• феррорезонансные перенапряжения на частоте 50 Гц в электропередачах 220 - 500 кВ с электромагнитными трансформаторами напряжения;

• параметрическое самовозбуждение генераторов, работающих на ненагруженную линию;

• автопараметрическое самовозбуждение ультрагармоник четной кратности.

Статистические характеристики распределения амплитуд резонансных перенапряжений всегда в той или иной мере приближенны. Это вынуждает искать либо незаниженные оценки вероятности того, что амплитуда резонансных перенапряжений не превзойдет их максимального за год значения, либо ориентироваться на ожидаемый на заданном уровне доверительной вероятности верхний предел разброса амплитуд.

В отличие от коммутационных и грозовых перенапряжений, защита от которых состоит в ограничении их амплитуды, защита от резонансных перенапряжений должна быть направлена на то, чтобы полностью исключить возможность возникновения резонансных явлений, либо, если это оказывается экономически нецелесообразно, создать такие условия, при которых величина и длительность сопутствующих перенапряжений становятся безопасными для оборудования. Методы расчета резонансных перенапряжений и защита от них изложены в Приложении 2.

2.2. Параметры схем замещения и количественные оценки основных факторов, влияющих на резонансные перенапряжения

2.2.1. Характеристики намагничивания силовых трансформаторов (автотрансформаторов) и стальных сердечников компенсационных реакторов.

Кривую намагничивания шунта намагничивания Т- или Г-схемы замещения как силового трансформатора, так и стальных сердечников компенсационных реакторов, следует аппроксимировать полиномом с положительными коэффициентами, содержащим только нечетные степени потокосцепления, согласно измерениям в действующих энергосистемах, для силовых трансформаторов (автотрансформаторов) это выражение имеет следующий вид:

                                                        (2.1а)

Здесь j - мгновенное значение потокосцепления, iµ - мгновенное значение тока намагничивания, соответствующее этому потокосцеплению;

                                                           (2.1б)

В относительных единицах все многообразие характеристик сводится к двум, которые условно можно назвать «типовыми»: характеристика 1 (силовые трансформаторы)

iµ = 0,15j + 0,18j9 + 0,68j11                                                     (2.2а)

и характеристика 2 (автотрансформаторы)

iµ = 0,7j + 0,3j13.                                                 (2.2б)

В качестве базисных единиц в формулах (2.2а) и (2.2б) приняты , кВ; ωбаз - 314, 1/с и, если Iи - паспортное значение тока холостого хода трансформатора (автотрансформатора, в том числе с регулированием в нейтрали), то для характеристики 1 - Iбаз = 2,05Iи, а для характеристики 2 - Iбаз = 1,65Iбаз.

Отсюда следует для характеристики 1:

                                      (2.2в)

Расчетные величины схемы замещения трансформатора (автотрансформатора) находят следующим образом. По паспортным значениям ek(B-C), ek(B-H), ek(C-H) (в %) определяют реактивности рассеяния между обмотками соответственно высокого - среднего, высокого - низкого и среднего - низкого напряжений XB-C, XB-H, XC-H. Паспортные значения ek зависят от наличия регулирования в нейтрали, мощности AT и коэффициентов трансформации UB/UC/UH. Реактивности рассеяния находят по формулам:

             (2.2г)

для трансформатора (автотрансформатора), номинальные напряжения и трехфазная мощность которого Uн, (в В) и Pн, (в ВА).

Параметры XB, XC, XH трехлучевой эквивалентной схемы замещения такого трансформатора (автотрансформатора) рассчитываются по формулам:

    (2.2д)

Характеристика намагничивания стальных сердечников компенсационных реакторов в относительных единицах (, кВ; , А; ωбаз = 314,1/с) хорошо аппроксимируется следующим двучленом третьей степени:

i = pj + qj3 = p(1 + sj2).                                                      (2.3а)

Параметры компенсационных реакторов приведены в табл. 2.1.

Таблица 2.1

Характеристика компенсационных реакторов типа РОДЦ

Uн, кВ

Pj, МВ · А

Iн, А

Lобм, Гн

Rобм, Ом

p

q

500

60

198

4,88

6,0

0,872

0,128

750

110

242

6,0

6,0

0,903

0,097

1150

300

432

5,1

5,3

0,908

0,092

2.2.2. Дополнительный учет коронного разряда при вычислении параметров схем замещения воздушной линии.

На погонные электрические параметры линии, в особенности напряжением 500 - 1150 кВ, оказывает влияние коронный разряд на проводах. Обычно корона учитывается распределенными активной проводимостью gk и дополнительной емкостью фазы на землю DCk:

                               (2.4а)

                                    (2.4б)

В последних формулах  - усредненное вдоль линии значение вынужденного напряжения, рассчитанного с учетом насыщения магнитопроводов. Значение  определяется по формуле:

                         (2.4в)

Определенные по параметрам прямой последовательности численные значения X1, ZW и λ(1) указаны на рис. П2.1 и в табл. П2.2 Приложения 2; E - в табл. 1.5 Раздела 1.

Входящие в эмпирические формулы (2.4а) и (2.4б) величины зависят от конструкции ВЛ и начального напряжения общей короны при хорошей погоде U0. В табл. 2.2 указаны численные значения напряжения начала обшей короны U0 для некоторых наиболее распространенных ВЛ.

Таблица 2.2

Начальные напряжения общей короны при хорошей погоде

Uн, кВ

Конструкция фазы

Междуфазовое расстояние, м

U0/Uф

500

3АС-500

10,5

1,32

3АС-330

11,7

1,11

3АС-300

11,7

1,08

750

5AC-400/51

18,0

1,17

5АС-300

13,5

1,09

5АС-240

19,5

1,11

4АС-600

17,5

1,11

4АС-500

19,5

1,06

4АС-400

19,5

1,08

1150

8АС-330

24,5

1,1

6АС-800

22,0

1,2

2.3. Вынужденное напряжение переходного процесса перенапряжений частоты 50 Гц в симметричном режиме

Вынужденное напряжение переходного процесса перенапряжений - это напряжение рабочей частоты, которое устанавливается после затухания электромагнитных переходных процессов, вызванных какой-либо плановой или аварийной коммутацией, обычно через 0,03 - 0,06 с после коммутации. Величина вынужденного напряжения зависит как от схемы электропередачи (длина и конструкция фазы линии, мощность питающей системы, наличие, число и местоположение шунтирующих реакторов), так и от нелинейных характеристик контуров намагничивания силовых трансформаторов (автотрансформаторов) питающей системы и промежуточных подстанций. Учет этих нелинейностей обязателен. Нелинейные характеристики ограничителей перенапряжений и корона на проводах влияют слабо и их учет не требуется.

В симметричном режиме, который имеет место в результате плановых коммутаций включения линии, сброса нагрузки и аварийных - успешного ТАПВ, отключения внешнего короткого замыкания и разрыва передачи при асинхронном ходе, вынужденное напряжение υ случайно меняется от минимального за год значения υ1 до максимального υ2. Случайный характер вынужденного напряжения определяется причинами, указанными в пункте 1.4 Раздела 1. Методы расчета математического ожидания, дисперсии и статистического распределения случайной величины и изложены в Приложении 2.

2.4. Вынужденное напряжение частоты 50 Гц в несимметричном режиме при однополюсном к.з.

В несимметричном режиме, который имеет место в результате аварийных коммутаций разрыва передачи вследствие ликвидации несимметричного к.з., возникшего в результате неуспешного ТАПВ или вследствие ошибок оперативного персонала, вынужденное напряжение вычисляется через коэффициент несимметрии hк.з, так:

υк.з = υ · hк.з.                                                         (2.5)

Оно может изменяться от минимального за год значения υ до максимального υ. Статистический характер вынужденного напряжения υк.з определяется как факторами, приводящими к случайным изменениям υ, так и случайным местоположением вдоль линии точки короткого замыкания. Методы расчета математического ожидания, дисперсии и статистического распределения случайной величины υк.з изложены в Приложении 2.

2.5. Вынужденное напряжение частоты 50 Гц в несимметричном режиме при успешном ОАПВ

Цикл успешного ОАПВ состоит из трех последовательных коммутаций:

однополюсное короткое замыкание одной из фаз, заканчивающееся двусторонним отключением аварийной фазы; автоматическое повторное включение аварийной фазы после бестоковой паузы длительностью tОАПВ одним из двух линейных выключателей; полное замыкание бывшей «больной» фазы вторым выключателем

Вынужденное напряжение частоты 50 Гц υОАПВ - это напряжение, устанавливающееся в промежутке времени между окончанием бестоковой паузы успешного ОАПВ и моментом замыкания фазы в транзит ее вторым линейным выключателем. Математическое ожидание, дисперсия и функция статистического распределения случайной величины υОАПВ определяются теми же факторами, что и распределения симметричного вынужденного напряжения υ, но учет влияния нелинейности характеристик намагничивания силовых трансформаторов (автотрансформаторов) на величину υОАПВ не требуется. Методы расчета математического ожидания и статистических распределений случайной величины υОАПВ изложены в Приложении 2.

2.6. Защита от перенапряжений в паузе успешного ОАПВ на электропередачах 500 кВ, 750 кВ, 1150 кВ

В течение паузы успешного ОАПВ на отключенной фазе (см. рис. 2.1а) после погасания дуги тока подпитки к.з. на отключенной фазе восстанавливается напряжение UB, частота которого близка к 50 Гц. Восстанавливающееся напряжение имеет резонансный характер. Амплитуда UB зависит от длины и конструкции ВЛ, числа компенсационных реакторов и отношения U0/Uф, так как из-за демпфирующего действия короны амплитуда UB практически не зависит от номинального напряжения электропередачи.

Защита от перенапряжений в паузе успешного ОАПВ необходима, если на рассматриваемой электропередаче восстанавливающиеся напряжения UB превышают Uдоп, указанные в таблицах Приложения 4 для ОПН-500 УХЛ или ОПН-750 УХЛ или ОПН других типов для времени tОАПВ (см. данные табл. 2.2 и рис. 2.1). Эффективна любая из двух следующих мер защиты:

iii

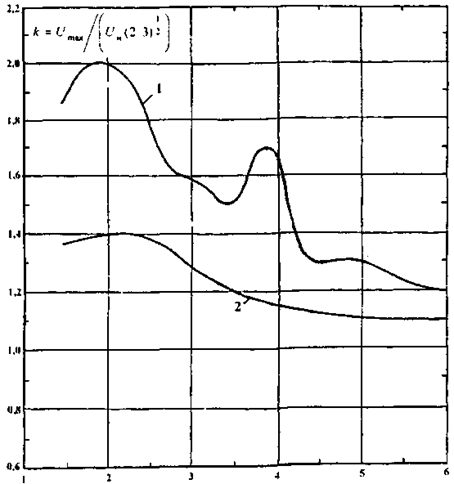

Рис. 2.1. Напряжение, восстанавливающееся в паузе OAПB на отключенной фазе в зависимости от длины линии, числа компенсационных реакторов и конструкции фазы

Напряжение начала обшей короны:

1 - без учета короны:

2 - U0 - 1,0Uф;

3 - U0 = 1,2Uф;

4 - U0 = 1,4Uф.

Конструкция фазы:

а) Расчетная схема замещения;

б) ВЛ 500 кВ 3´АСО-330: Dф-ф = 12,8 м;

в) ВЛ 500 кВ 3´АСО-500: Dф-ф = 10,5 м;

г) ВЛ 750 кВ 4´АСУ-400: Dф-ф = 19,5 м

отключение на время паузы ОАПВ хотя бы одного из компенсационных реакторов Lр приводит к расстройству резонанса и уменьшению вследствие этого UB до значений (1,0 - 1,1)Uф, как это видно из кривых (рис. 2.1, в) и (рис. 2.1, г);

• использование схемы четырехлучевого реактора, когда звезда компенсационных реакторов Lр заземляется через нулевой реактор L0. При этом перенапряжения, восстанавливающиеся на отключенной фазе в паузе успешного ОАПВ, характеризуется величиной UBUф.

2.7. Перенапряжения на частоте 50 Гц в неполнофазных режимах

Неполнофазные режимы наблюдаются при отказе во включении или отключении одной или двух фаз коммутирующего выключателя. Однако, опыт эксплуатации свидетельствует, что вероятность одновременного отказа двух фаз крайне мала и такой режим можно не учитывать.

Возникновение перенапряжений неполнофазного режима при двустороннем питании электропередачи принципиально невозможно.

Перенапряжения на частоте 50 Гц могут возникать только при условии, что одностороннее питание коммутируемой электропередачи осуществляется по блочной или полублочной схеме через трехобмоточный трансформатор (автотрансформатор), одна из обмоток которого замкнута в треугольник. Такие схемы могут иметь место как в показанных на рис. 1.2 блочных передачах, так и в электропередачах с выключателями на стороне высшего напряжения ВЛ в режимах планового включения или отключения ненагруженной линии (см., например, схему № 3 в табл. П2.4 Приложения 2).

Перенапряжения на частоте 50 Гц в неполнофазных режимах имеют резонансный характер. Их величина, хотя и ограничивается активными потерями (корона, потери в проводах и др.) и насыщением стальных сердечников трансформаторов (автотрансформаторов), но, как показывает опыт эксплуатации, в областях соотношений параметров элементов электропередачи, близких к точке резонанса, может достигать значения (1,8 - 2,1)Uф.

Методы расчета условий возникновения в неполнофазных режимах перенапряжений на частоте 50 Гц, оценка их величины и рекомендации по защите от этих перенапряжений изложены в Приложении 2.

2.8. Параметрическое самовозбуждение генераторов, работающих на ненагруженную линию

Параметрическое самовозбуждение генераторов, работающих на разомкнутую на конце линию электропередачи, в эксплуатационных условиях недопустимо. Упрощенные оценки границ областей параметров, внутри которых возможно самовозбуждение, с достаточной для практики точностью выполняются с помощью построения, показанного на рис. 2.2. По обеим осям координат выбираются одинаковые масштабы.

Расчеты удобно вести в относительных единицах, приняв за базисную величину волновое сопротивление воздушной линии ZW, значения которого указаны в табл. П2.2 Приложения 2. На оси ординат отмечаются две точки:

Х01 = ХT + 0,5(Хd + Xq);

где XT - реактивность рассеивания обмоток всех параллельно и последовательно соединенных трансформаторов, включенных между генераторами и воздушной линией;

Xd,  и Xq - соответствующие параметры всех параллельно включенных генераторов, питающих электропередачу, причем XT, Xd,  и Xq определяются по параметрам прямой последовательности.

Из точки X01 радиусом 0,5(Хd - Xq) проводится полуокружность, которая ограничивает первую область самовозбуждения. Из точки X02 радиусом  проводится полуокружность, которая ограничивает вторую область самовозбуждения. Из начала координат ко второй (левой) полуокружности проводится касательная, которая ограничивает третью область самовозбуждения.

iii

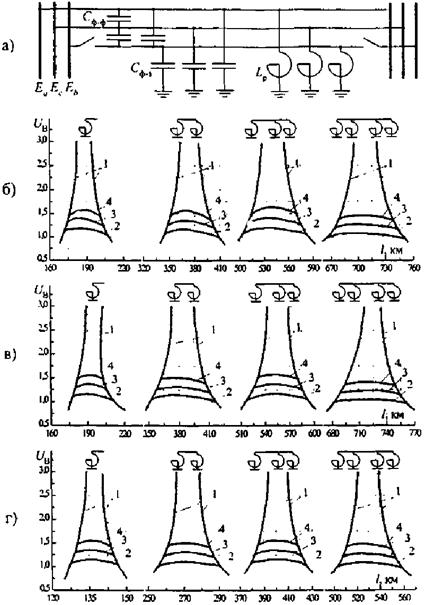

Рис. 2.2. Области параметрического самовозбуждения генераторов, работающих на ненагруженную воздушную линию электропередачи

Для турбогенераторов, у которых Xd = Хq, не существует первой области самовозбуждения, для генераторов без демпферных обмоток не существует третьей области.

Для того, чтобы исключить самовозбуждение генераторов, точка с координатами XΣ и RΣ должна оказаться вне областей самовозбуждения.

Координаты XΣ и RΣ определяются по следующим формулам.

Для схемы рис. П2.1, а (см. Приложение 2):

 j = arctg(X1/ZW).                                   (2.8)

Для схемы рис. П2.1б (см. Приложение 2):

     (2.9)

Величину RΣ для обеих схем находят по формуле:

RΣ = R + RT + RГ.                                                         (2.10)

В формулах (2.8), (2.9), (2.10) можно принять R = Rn · l, где l - длина линии, км; Rn - активное сопротивление линии. Ом/км; ZW - волновое сопротивление линии, Ом; величина λ(1) указана в табл. П2.2 Приложения 2; RГ и RТ - соответственно, активные сопротивления питающих генераторов и трансформаторов. Этими формулами определяется минимальное допустимое по условиям самовозбуждения число генераторов и трансформаторов, от которых может питаться ненагруженная воздушная линия, так как с увеличением числа генераторов и трансформаторов уменьшаются радиусы окружностей, ограничивающих области самовозбуждения, а центры окружностей приближаются к началу координат.

2.9. Перенапряжения на четных, частоты 2kω, и нечетных, частоты (2k + 1)ω, ультрагармониках при явлениях переходного феррорезонанса

Переходный феррорезонанс возможен только в односторонне питаемых блочных или полублочных передачах, где ВЛ коммутируется вместе с невозбужденным или недовозбужденным при разрыве передачи вследствие отключения внешнего к.з. силовым трансформатором (см. рис. 1.2). Такие коммутации имеют место при плановом включении, ТАПВ, отключении внешнего к.з., а также при подключении к линии невозбужденного трансформатора.

Физическая природа этого вида перенапряжений следующая. В любой из перечисленных коммутаций в магнитной цепи трансформатора начинается переходной процесс установления нового режима. Исходное состояние магнитной цепи скачком измениться не может, поэтому в потокосцеплении, кроме основной гармоники Ψ1(t)cosωt, должна появиться свободная затухающая апериодическая составляющая Ψ0(t), такая, чтобы в момент t = 0 удовлетворялись следующие начальные условия:

Наличие в потокосцеплении апериодической составляющей приводит к появлению в токе намагничивания, кроме основной как нечетных, так и четных составляющих, которые будут существовать, пока апериодическая составляющая не затухнет. Например, для кубичной характеристики намагничивания

получим:

Гармонические составляющие тока намагничивания вызывают на элементах цепи падения напряжения, что по своему действию эквивалентно введению в систему продольных э.д.с. соответствующей частоты, поэтому, если одна или несколько частот свободных колебаний электропередачи, коммутируемой в блоке с невозбужденным трансформатором, близка к частоте какой-либо гармонической в токе намагничивания, возникнут резонансные повышения напряжения соответствующей частоты. Эти перенапряжения будут существовать до тех пор, пока не завершится переходный процесс установления нового режима магнитной цепи или, что то же самое, пока не затухнет апериодическая составляющая потокосцепления. Перенапряжения, возникающие при явлениях переходного феррорезонанса, иллюстрируют осциллограммы, показанные на рис. 2.3, а и 2.3, б.

Величина и время существования перенапряжений при явлениях переходного феррорезонанса зависят от значения первой собственной частоты электропередачи b1/ω и активных потерь в системе, задаваемых, в первую очередь, активными нагрузками. Такие факторы, как мощность трансформатора, тип выключателя (пофазный или общий привод), характер заземления нейтралей обмоток ВН трансформатора, играют второстепенную роль.

Методы оценки предельных возможных величин перенапряжений при явлениях переходного феррорезонанса и способы защиты от них изложены в Приложении 2.

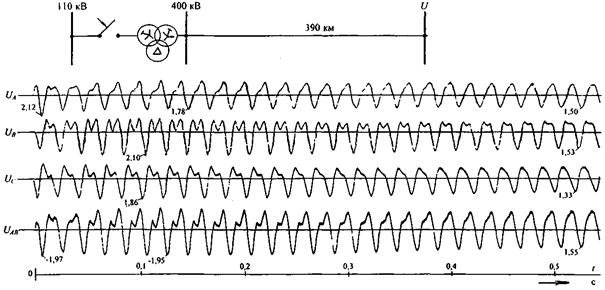

Рис. 2.3, а. Перенапряжения на частоте 100 Гц при переходном феррорезонансе. ВЛ Ногинск - Арзамас

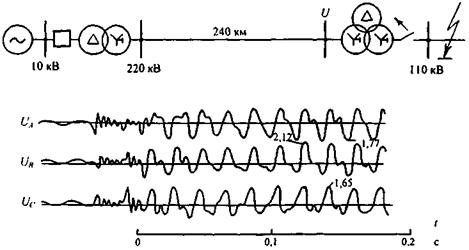

Рис. 2.3, б. Перенапряжения на частоте 100 Гц при переходном феррорезонансе на разомкнутом конце электропередачи 220 кВ Свирская ГЭС - Ленинград при отключении внешнего короткого замыкания

2.10. Защита от феррорезонансных перенапряжений на частоте 50 Гц, возникающих в электропередачах 220 - 500 кВ после включения холостых шин с электромагнитными трансформаторами напряжения

Рассматриваются случаи, когда в результате плановых или аварийных коммутаций, например, сборка схемы, предшествующая включению ВЛ, образуется схема, содержащая электромагнитный трансформатор напряжения (ЭМТН) с подключенной к нему ошиновкой, которая со всех сторон отделена от источников питания емкостями Св, шунтирующими контакты выключателей в сетях 220 - 500 кВ*.

____________

* В сетях 110 кВ разрывы выключателей емкостями не шунтируются. На электропередачах 750 - 1150 кВ устанавливаются емкостные трансформаторы напряжения.

В таких ситуациях в сетях 220 - 500 кВ образуется схема, представляющая собой колебательный контур, содержащий нелинейную индуктивность высоковольтной обмотки ЭМТН, емкости Св между разомкнутыми контактами выключателей и емкостями на землю Сш всех элементов отключенной части ОРУ - разъединителей, втулок выключателей и входных емкостей трансформаторов тока и напряжения.

В табл. 2.3 приведены численные значения этих емкостей.

Таблица 2.3

Усредненные численные значения емкостей фаза - земля элементов распределительных устройств

Uн, кВ

220

330

500

Ошиновка, пФ/м

8,2 - 8,5

9,7 - 10,0

10,7 - 13,0

Разъединители, пФ/фазу

100 - 120

150 - 180

250 - 350

Втулки вводов выключателей, пФ

100 - 150

150 - 200

250 - 300

Трансформаторы тока, пФ

400 - 450

800 - 850

900 - 950

ЭМТН, пФ

300 - 350

350 - 400

500 - 600

В таких схемах в зависимости от параметров и начальных условий возможно существование двух принципиально различных периодических режимов. Колебательный процесс на частоте 50 Гц может возникать в линейном контуре, образованном емкостями Св и Сш и большой по величине индуктивностью высоковольтной обмотки трансформатора напряжения без насыщения его магнитопровода. Этот режим соответствует малым токам через обмотки и малым перенапряжениям на трансформаторах напряжения.

При определенных сочетаниях параметров и начальных условий в цепи могут возникать также феррорезонансные явления на рабочей частоте, отличающиеся периодическими насыщениями магнитопровода и связанными с ними перенапряжениями на трансформаторе напряжения и большими токами в высоковольтной обмотке. Результаты исследований суммированы зависимостями, представленными на рис. 2.4 заштрихованными областями: если расчетная точка с координатами Св + Сш;  находится в заштрихованной зоне существования феррорезонанса, то перенапряжения на ЭМТН 220 - 500 кВ в этом режиме достигают (1,4 - 1,5) Uф, а ток высоковольтной обмотки имеет резко выраженную «пикообразную» форму с амплитудой в несколько ампер. Резкое увеличение тока обмотки по сравнению с номинальным (единицы или десятки миллиампер) приводит к термическому повреждению обмотки трансформатора напряжения, что неоднократно имело место в эксплуатационных условиях.

Для защиты ЭМТН необходимо выбрать один из нижеследующих способов подавления феррорезонансных перенапряжений:

• Исключение опасного режима работы путем изменения порядка переключений. Например, при аварийном отключении системы шин целесообразно оставлять на ней трансформатор или линию, отключая их со стороны других напряжений, либо с другого конца. При плановых отключениях может оказаться целесообразным сначала отключить все выключатели системы шин, кроме одного, затем - их разъединители и после этого снять напряжение с системы шин последним выключателем. В некоторых случаях может оказаться целесообразным вообще отказаться от коммутаций каким-то аппаратом, например, одним из разъединителей, с тем, чтобы исключить опасную схему распределительного устройства.

• Монтаж и подключение к шинам дополнительных емкостей, например, конденсаторов связи при условии, что их емкость достаточна для выхода расчетной точки из заштрихованной зоны на рис. 2.4.

• Отключение разъединителя трансформатора напряжения при аварийном отключении системы шин. Для этого необходим моторный привод разъединителя.

• Если речь идет о вновь проектируемой подстанции, то могут быть рассмотрены возможности применения других выключателей, с меньшими емкостями между контактами, либо подключение электромагнитных трансформаторов напряжения в других точках распределительного устройства. Например, возможен отказ от шинных трансформаторов напряжения и подключение их к линиям.

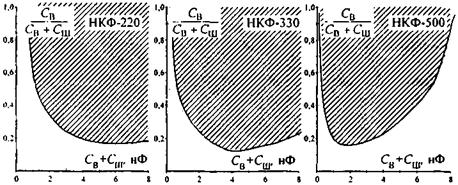

Рис. 2.4. Области существования феррорезонансных перенапряжений (заштрихованы):

Св - суммарная емкость между разомкнутыми контактами всех выключателей; Сш - суммарная емкость на землю всех элементов отключенной части распредустройства

2.11. Автопараметрическое самовозбуждение ультрагармоник четной кратности частоты 100 Гц и 200 Гц

Физическая природа автопараметрического самовозбуждения ультрагармоник четной кратности такова. Любая электропередача представляет собой многочастотный колебательный контур, в состав которого входит переменная и притом периодически меняющаяся с частотой 2ω индуктивность контура намагничивания силового трансформатора. Колебания индуктивности происходит за счет периодических изменений потокосцепления контура намагничивания трансформатора. Это ведет к автопараметрическому резонансу с нарастанием амплитуды вынужденного напряжения во времени. Опыт эксплуатации показал, что самовозбуждение ультрагармоники 100 Гц может стать причиной повреждения оборудования электропередачи. В Приложении 2 изложены методы расчета и выбора комплекса мер, которые либо исключают, либо сводят к минимуму вероятность автопараметрического самовозбуждения четных ультрагармоник частоты 100 Гц и 200 Гц.

РАЗДЕЛ 3. ЗАЩИТА ПОДСТАНЦИЙ 110 - 750 кВ
С ЭЛЕГАЗОВЫМИ КОМПЛЕКТНЫМИ РАСПРЕДЕЛИТЕЛЬНЫМИ УСТРОЙСТВАМИ
ОТ РЕЗОНАНСНЫХ, ВЫСОКО- И НИЗКОЧАСТОТНЫХ КОММУТАЦИОННЫХ
И ГРОЗОВЫХ ПЕРЕНАПРЯЖЕНИЙ

3.1. Основные подходы

Обобщение мирового опыта эксплуатации комплектных элегазовых распределительных устройств (КРУЭ), проведенное СИГРЭ, указывает на то, что аварийность КРУЭ 110 - 550 кВ быстро растет по мере увеличения их номинального напряжения, поэтому для достижения высокой эксплуатационной надежности КРУЭ 330 кВ и выше комплекс средств защиты усложняется.

Все элементы КРУЭ с кабельными и обычными вводами и оборудование ПС, куда относятся: подходы присоединений ВЛ, силовые трансформаторы или автотрансформаторы, измерительные трансформаторы, установленные на стороне ВЛ, компенсационные реакторы 500 и 750 кВ и ограничители перенапряжений и др. - подвергаются воздействию двух различных групп перенапряжений.

Первая группа - это резонансные, низкочастотные коммутационные и грозовые перенапряжения, которые имеют место в электрических сетях 110 - 750 кВ с эффективно заземленной нейтралью. Природа, характеристики и методы расчета этих видов перенапряжений рассмотрены в разделах первом и втором части 1-й, в 3-й части и Приложениях 1 - 3 и 6 настоящего Руководства.

Вторая группа воздействующих перенапряжений - это высокочастотные, с фронтом 5 - 20 нс, коммутационные перенапряжения, возникающие при включении или отключении элегазовым разъединителем участков холостых шин КРУЭ. Типичная осциллограмма ВЧ коммутационных перенапряжений показана на рис. 3.1*.

____________

* На электрических станциях и подстанциях при ВЧ коммутационных перенапряжениях возникают интенсивные электромагнитные импульсные поля, под воздействием которых в микропроцессорах и микроэлектронных устройствах могут наводиться помехи, опасные для работы систем технологического и оперативного диспетчерского управления. Величина помехи пропорциональна амплитуде тока Iq, протекающего через коммутирующий элегазовый разъединитель.

При этих коммутациях, как включениях, так и отключениях, кратность перенапряжений может достигать 2,3 - 2,8 по отношению к амплитуде фазного максимального рабочего напряжения Uфм. Конкретные их величины зависят от соотношения волновых сопротивлений шинопроводов, компоновки КРУЭ, длин и конфигурации коммутируемых участков и мгновенных значений напряжений на шинах в моменты пробоя межконтактного расстояния разъединителя. Общее количество пробоев в процессе операции определяется скоростью схождения (расхождения) контактов и может достигать сотен, что предопределяет широкий спектр начальных напряжений DU(0) на шинах, в диапазоне от +Uфм до -Uфм. С точки зрения величин перенапряжений, наиболее неблагоприятны условия, когда напряжения на контактах разнополярны и максимальны по величине, т.е. DU(0) = 2Uфм. При операции отключения таким условиям отвечает один из последних пробоев, а при включении - один из первых.

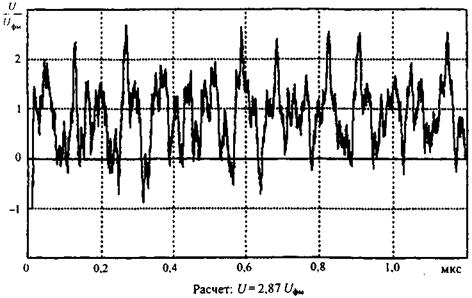

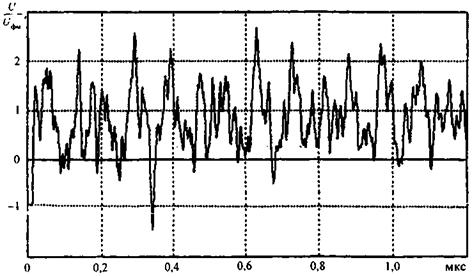

Рис. 3.1. Высокочастотные коммутационные перенапряжения в точке 5 на схеме рис. 3.2: DU = 2Uфм;

Вследствие компактности КРУЭ (обычно коммутируемые участки шинопроводов имеют длину от единиц до нескольких десятков метров) процессы перезаряда емкостей шин характеризуются очень высокими частотами - до десятков мегагерц. Можно оценить основную частоту k-ой составляющей спектра процесса, определяемую длиной Lk участка шин между двумя неоднородностями по формуле:

f(k) = 75/Lk, МГц.                                                         (3.1)

Такими неоднородностями на участках являются разомкнутые концы шинопроводов, узлы переходов воздух - элегаз, вводы силовых трансформаторов, развилки шин (см., например, рис. 3.2).

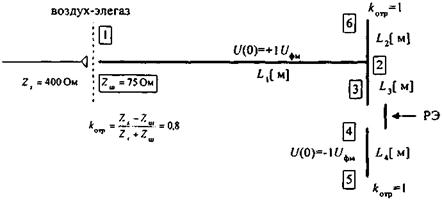

Рис. 3.2. Фрагмент компоновки полуторной схемы КРУЭ. РЭ - коммутирующий элегазовый разъединитель

Составляющие частотного спектра проявляются тем сильнее, чем больше неоднородности на границах участков, т.е. чем больше модули коэффициентов отражения: K = (Z2 - Z1)/(Z2 + Z1), где Z1 и Z2, Ом - величины волновых сопротивлений по ходу движения электромагнитной волны, а также на тех участках токопровода, где коэффициенты отражения имеют разные знаки по концам. Самую низкую частоту, согласно (3.1), определяет наиболее протяженный однородный отрезок шинопровода, как правило, от источника - «питающего конца». Колебания, возбужденные в результате многократных преломлений и отражений волн на отрезках токопроводов, взаимно проникая и накладываясь на самую низкочастотную составляющую спектра, при совпадении во времени амплитуд одного знака в какой-то из точек дают наибольшую кратность перенапряжений.

Наиболее вероятно это совпадение в тех фрагментах компоновок КРУЭ, в которых длины всех участков между узлами неоднородности окажутся кратными длине самого короткого из них. Другими словами, если отношения длин коммутируемых токопроводов Lk и длина максимального из них Lmax будут правильными дробями (Lk/Lmax = Nk/Mk, где Nk и Mk - целые числа), то кратность высокочастотных перенапряжений на фазах КРУ, для которых эти условия окажутся выполнены, будут превосходить 2Uфм. Правильные дроби определяют гармоники по отношению к низкочастотной составляющей спектра и, чем выше номер гармоники, тем меньше ее амплитуда.

Обобщение большого числа расчетов показало, что максимальные кратности ВЧ-перенапряжений достигаются при выполнении соотношения

                                                          (3.2)

которое уместно называть «критерием правильных дробей». Этот критерий основывается на предположении, что для Т-образной расчетной схемы компоновки КРУЭ, типичной для полуторной схемы, максимальные кратности перенапряжений достигаются при равенстве эквивалентных волновых длин коммутируемых разъединителем участков холостых шинопроводов (см. рис. 3.2). Правильность такого подхода для оценки длин токопроводов расчетной схемы, в которой неограниченные ВЧ перенапряжения близки к максимальным, иллюстрируется примером показанного на рис. 3.2 Т-образного фрагмента полуторной схемы (см. также данные табл. 3.1).

Критерий правильных дробей (3.2) позволяет оценить как форму, так и максимальные возможные кратности ВЧ-перенапряжений, так как в относительных единицах они практически неизменны. Это означает, что при равенстве соотношений длин однородных участков шинопроводов и указанных в табл. 3.2 входных емкостей встроенного оборудования (выключателей, разъединителей, трансформаторов тока и напряжения и др.) формы кривых и амплитуды ВЧ-перенапряжений для КРУЭ разных классов номинального напряжения будут подобны.

Таблица 3.1

№ вар.

Относительные длины участков

Критерий (3.2)

L1

L2

L3

L4

L3 + L4

1

1

2/3

1/3

1/2

0,816

0,833

2

1

1/3

1/4

1/3

0,577

0,588

3

1

1/4

1/6

1/3

0,500

0,500

4

1

1/2

1/7

4/7

0,707

0,714

Таблица 3.2

Усредненные значения входных емкостей встроенного оборудования

Аппараты

Входная емкость, пФ, при номинальном напряжении, кВ

110

220

330

500

750

Силовой трансформатор

1000

2000

3000

3000

5000

Силовой автотрансформатор

1500

2000

3000

5000

6000

Компенсационный реактор

-

-

-

2000

3000

Трансформатор напряжения электромагнитный

200

300

400

500

600

Трансформатор тока

300

400

500

600

700

Разъединитель

100

100

150

200

250

Выключатель

100

150

250

250

350

Ограничитель типа ОПП

60

80

100

150

200

Естественно, что мероприятия по их ограничению должны быть одинаковы, если уровни изоляции элементов КРУЭ приняты одинаковыми. Если левая и правая части критерия правильных дробей (3.2) отличаются друг от друга не более, чем на ± (5 - 7) %, то амплитуды ВЧ-перенапряжений будут в пределах 1,7 £ Uвч/Uфм £ 2,5.

3.2. Возможное снижение электрической прочности элегазовой изоляции КРУЭ в процессе его эксплуатации

При тщательно очищенных и полированных металлических поверхностях элементов КРУЭ электрическая прочность элегазовой изоляции при воздействии ВЧ-перенапряжений примерно в полтора раза превосходит прочность этой изоляции при воздействии грозового импульса. При шероховатости электродов порядка 0,1 - 0,3 мм электрическая прочность практически одинакова при воздействии ВЧ-перенапряжений и грозовых импульсов. При появлении на поверхности шинопровода металлических частиц длиной 2 - 6 мм и воздействии ВЧ-перенапряжений электрическая прочность оказывается почти вдвое ниже, чем при воздействии грозовых перенапряжений. Такие свободные металлические частицы, обычно именуемые термином «дефекты», могут появиться во время транспортировки и в процессе эксплуатации КРУЭ.

Выбранная для иллюстрации на рис. 3.2 полуторная схема компоновки КРУЭ имеет следующие конкретные особенности, видные из расчетной схемы, показанной на рис. П7.1 Приложения 7. В процессе оперативной коммутации сборки схемы элегазовым разъединителем Р9, когда разъединители Р6 и Р7 и внешний, за разделом «элегаз - воздух», выключатель разомкнуты, на элементах Т-образного фрагмента участков холостых шинопроводов (см. рис. 3.2) возможно наложение длительного, порядка 80 - 100 часов, квазипостоянного напряжения Uпост на ВЧ-перенапряжения, неограниченная амплитуда которых (см. осциллограммы на рис. 3.1) может превышать 2,5Uфм. Если оперативная коммутация сборки схемы выполняется элегазовым разъединителем Р5 (элегазовый выключатель В2 и разъединители Р1 и Р4 отключены), наложение на ВЧ-перенапряжения квазипостоянного напряжения маловероятно, так как последнее из-за встроенного измерительного трансформатора тока стечет за несколько часов. Постоянное напряжение на холостом шинопроводе снижает электрическую прочность элегазовой изоляции в объеме, что связано с налипанием свободных металлических частиц на шинопровод.

3.3. Технические средства для защиты изоляции КРУЭ и оборудования ПС от перенапряжений

Подстанции 110 - 750 кВ с КРУЭ подвергаются воздействию грозовых, низко- и высокочастотных коммутационных и резонансных перенапряжений и должны быть надежно защищены от них. Комплекс для защиты изоляции газонаполненных элементов КРУЭ и оборудования ПС может включать в свой состав следующие технические средства:

• нелинейные ограничители перенапряжений как обычного исполнения (ОПН), так и в элегазе (ОПНЭ), для ограничения амплитуд низкочастотных коммутационных перенапряжений, возникающих при коммутациях ненагруженных воздушных линий и силовых трансформаторов (автотрансформаторов), и грозовых перенапряжений, набегающих с ВЛ. Защитные и надежностные характеристики ограничителей типа ОПН и ОПНЭ приведены в Приложении 4;

• предвключаемые резисторы в элегазовых выключателях, снижающие амплитуду низкочастотных коммутационных перенапряжений при плановых включения; линий, а при аварийном отключении ВЛ из-за неуспешного АПВ или ОАПВ, снижающие амплитуду и скорость напряжения, восстанавливающегося на контактах коммутирующего элегазового выключателя;

• встроенные в элегазовые разъединители предвключаемые резисторы двустороннего действия, уменьшающие амплитуду и растягивающие фронт высокочастотных коммутационных перенапряжений, возникающих при коммутациях участков холостых шинопроводов КРУЭ в процессе сборки (или разборки) схемы ПС;

• снижение сопротивления заземления опор и повышение эффективности тросовой защиты ВЛ на подходах к ПС, что ограничивает амплитуду и число волн грозовых перенапряжений, набегающих с воздушной линии на подстанцию.

Для каждой ПС с КРУЭ возможно применение нескольких вариантов комплекса защитных средств, в той или иной мере отличающихся как по составу, так и по параметрам входящего в состав защитного комплекса технических средств. Окончательный выбор варианта должен основываться на сопоставлении технико-экономических показателей и прогнозируемого уровня эксплуатационной надежности.

3.4. Защита КРУЭ от резонансных перенапряжений

Защита от резонансных перенапряжений должна быть направлена на то, чтобы либо полностью исключить в соответствующих расчетных режимах (см. в Разделе 2 «Резонансные перенапряжения», пункт 2.1 «Исходные положения») возможность повышения частоты 50 Гц сверх наибольшего рабочего Uм, равного:

Uh, кВ

110

220

330

500

750

Uм, кВ

126

252

363

525

787

либо, если это оказывается экономически нецелесообразным, создать такие условия, при которых резонансные перенапряжения безопасны для КРУЭ и оборудования ПС. В табл. 1.2, 1.3 указаны допустимые повышения напряжения 50 Гц для оборудования 110 - 750 кВ. Ограничение резонансных перенапряжений осуществляется вне КРУЭ на входящих и выходящих из КРУЭ присоединениях. Методы расчета величины и времени воздействия, а также выбор состава комплекса защитных мер, обеспечивающего ограничение уровня и длительности воздействия резонансных перенапряжений, изложены в Приложении 2.

Если все элементы КРУЭ и встроенного оборудования выдержали послемонтажные испытания по нормативам МЭК (см. Приложение 9), а внешний по отношению к КРУЭ комплекс защитных мер и аппаратов ограничивает воздействия:

• на изоляцию вводов «воздух - элегаз», воздушных присоединений, силовых и измерительных трансформаторов 110, 220, 330, 500 и 750 кВ соответственно до 73, 146, 257, 303 и 560 кВ;

• на ограничители типа ОПН в соответствии с табл. П4.1 - П4.4 Приложения 4, то система защиты от резонансных перенапряжений является достаточной.

3.5. Защита КРУЭ от низкочастотных коммутационных перенапряжений

Защита от низкочастотных коммутационных перенапряжений, воздействующих на изоляцию оборудования ПС, в состав которой входят подходы присоединений ВЛ, вводы «воздух - элегаз», измерительные трансформаторы тока и напряжения, установленные на стороне ВЛ, компенсационные реакторы 500 кВ и 750 кВ, элегазовые выключатели, разъединители, шинопроводы, элегазовые измерительные трансформаторы тока и напряжения, осуществляется ограничителями перенапряжений типа ОПН и ОПНЭ. Защитные характеристики ограничителей типа ОПН и элегазовых типа ОПНЭ должны быть одинаковы (см. Приложение 4).

Если общее число ограничителей ОПН и ОПНЭ, установленных как в самом КРУЭ, так и на всех входящих и выходящих из КРУЭ присоединениях, n = nОПН + nОПНЭ, то, амплитуда воздействующих на оборудование ПС и газонаполненные элементы КРУЭ низкочастотных коммутационных перенапряжений определяется неравенством:

kвозд £ kзащ/na = kзащ/n0,04, кВ.                                            (3.3)

Выбор системы защиты от низкочастотных коммутационных перенапряжений состоит в следующем. Если рассчитанное по формуле (3.3) kвозд превышает kдоп которое, согласно нормативам МЭК (см. Приложение 9), равно:

Uн, кВ

110

220

330

500

750

kдоп, кВ

-

-

950

1175

1425

то число ограничителей типа ОПН увеличивается до , при котором выполняется условие

                                        (3.4)

По указанным в Приложении 9 нормативам МЭК выполняются послемонтажные испытания газонаполненных элементов КРУЭ и встроенного оборудования. Если все газонаполненные элементы КРУЭ и встроенного оборудования эти испытания выдержали, то система защиты от низкочастотных коммутационных перенапряжений является достаточной.

3.6. Грозозащита оборудования ПС и КРУЭ

Следует обеспечить грозозащиту как КРУЭ и подходов входящих и выходящих присоединений ВЛ, так и питающих КРУЭ блочных трансформаторов (автотрансформаторов).

Расчеты, целью которых является формирование комплекса мер грозозащиты оборудования КРУЭ и ПС, а также подходов воздушных присоединений, выполняются по методам и программам, изложенным в 3 части настоящего Руководства. Этот комплекс мер включает средства, направленные на снижение числа набегающих волн за счет повышения грозоупорности ВЛ на подходе к ПС (снижение сопротивления заземления опор, повышение эффективности тросовой защиты) и ограничение амплитуд грозовых воздействий за счет использования ограничителей типа ОПН, элегазовых ограничителей типа ОПНЭ и др. средств.

Этот комплекс должен ограничить амплитуды атмосферных перенапряжений, воздействующих на внутреннюю изоляцию компенсирующих реакторов и блочных трансформаторов (автотрансформаторов) до уровня, определяемого нормативами МЭК (см. Приложение 9), но не более, чем до (2,5 - 2,6)Uфм, т.е. до величины, когда надежность работы внутренней изоляции определяется не грозовыми перенапряжениями, а длительным воздействием рабочего напряжения частоты 50 Гц.

Для того, чтобы амплитуды волн грозовых перенапряжений не превзошли этой величины, защита должна быть выполнена следующим образом. Вблизи, на расстоянии 15 - 20 метров от питающего КРУЭ блочного трансформатора (или AT) устанавливаются два ограничителя типа ОПН: один - между блочным трансформатором и КРУЭ на входящем в последнее воздушном присоединении, второй - на ВЛ между блочным трансформатором и генераторными шинами. Эффективность такой системы грозозащиты внутренней изоляции блочных трансформаторов (AT) иллюстрируется примером расчета, изложенным в Приложении 7.

3.7. Защита КРУЭ от высокочастотных коммутационных перенапряжений

Газонаполненный шинопровод КРУЭ при испытаниях на месте монтажа должен выдержать воздействие грозового импульса, нормируемого МЭК (см. Приложение 9).

Для обеспечения высокой эксплуатационной надежности КРУЭ 330 - 750 кВ необходима эффективная защита от воздействия высокочастотных коммутационных перенапряжений.

Использование для защиты от высокочастотных коммутационных перенапряжений ограничителей типа ОПНЭ и тем более, типа ОПН, малоэффективно по следующим причинам. Во-первых, при частотах порядка 5 - 15 МГц ограничитель электрически удален от места появления максимальных перенапряжений. Во-вторых, вольт-амперная характеристика ограничителя при наносекундных воздействиях оказывается заметно выше, чем диктуемый нормативами МЭК уровень защиты от грозовых перенапряжений, поэтому наиболее эффективным средством обеспечения эксплуатационной надежности КРУЭ при ВЧ-коммутационных перенапряжениях является оснащение элегазового разъединителя встроенным предвключаемым резистором двустороннего, на включение и отключение, действия*.

____________

* Использование элегазового разъединителя с предвключаемым резистором решает также задачу уменьшения импульсных помех, величина которых прямо пропорциональна амплитуде ВЧ-перенапряжений, где ZW - волновое сопротивление коммутируемого разъединителем участка шинопровода.

Высокая эксплуатационная надежность работы КРУЭ 330 - 750 кВ обеспечивается, когда амплитуды ВЧ коммутационных перенапряжений ограничиваются до уровня менее (1,0 - 1,05)Uфм. Для этого величина активного сопротивления предвключаемого резистора должна быть

Rпр ³ 2ZW.                                                           (3.5)

Предвключаемый резистор должен быть термостойким, т.е. поглощать без повреждения энергию, выделяющуюся в нем во время коммутации и не должен нарушать общего температурного режима элегазового разъединителя.

РАЗДЕЛ 4. ЗАЩИТА ПРОДОЛЬНО- И ПОПЕРЕЧНО-КОМПЕНСИРОВАННЫХ ЭЛЕКТРОПЕРЕДАЧ ОТ КОММУТАЦИОННЫХ И ГРОЗОВЫХ ПЕРЕНАПРЯЖЕНИЙ

4.1. Исходные положения

Использование в электропередаче одной или нескольких установок продольной емкостной компенсации (УПК) приводит к перенапряжениям, возникающим на поврежденных фазах в переходном режиме после разрыва электропередачи, вызванного отключением аварийного участка. Приводящий к перенапряжениям аварийный процесс распадается на два этапа: режим короткого замыкания, в ходе которого падение напряжения от аварийного тока приводит к перенапряжениям на конденсаторах УПК, и переходный режим после разрыва электропередачи, вызванного отключением ее аварийного участка. В ходе этого переходного процесса возникают как коммутационные, так и резонансные, при делении частоты, перенапряжения относительно земли, которые локализуются на участке между УПК и выключателем, отключившим аварию (на схеме рис. 4.1, а - это точка присоединения реактора Xрз). В зависимости от схемы подстанции перенапряжения могут воздействовать на изоляцию компенсационных реакторов, силовых трансформаторов и другого оборудования, которое подключено к этим шинам. Природа этих перенапряжений и методы защиты от них излагаются ниже в пунктах 4.2 и 4.3.

4.2. Особенности коммутационных и резонансных при делении частоты, перенапряжений в продольно- и поперечно-компенсированных электропередачах

Особенности коммутационных и резонансных перенапряжений в продольно- и поперечно-компенсированных передачах таковы. Если ВЛ оборудована УПК, то цепь статоров генераторов электрических станций представляет колебательный контур. Вследствие этого изменяется характер свободных составляющих тока короткого замыкания. Апериодическая составляющая заменяется медленно затухающими свободными колебаниями. К моменту отключения к.з. на батарее УПК будет повышенное напряжение Uco (см. рис. 4.1). Вследствие этого величина коммутационных перенапряжений, воздействующих на реактор Xрз, после гашения выключателем В2 тока короткого замыкания будет больше, чем в электропередачах, необорудованных УПК. Амплитуда этих перенапряжений слагается из трех составляющих: вынужденного напряжения частоты 50 Гц и двух свободных затухающих - низкочастотной и высокочастотной. Низкочастотная определяется колебательным контуром, состоящим из емкости батареи УПК и суммарной индуктивности Xп линии передачи и реактора Xрз. Высокочастотная составляющая в основном определяется наименьшей из частот собственных колебаний ВЛ и источника питания. В первый момент после отключения выключателя В2 вынужденная и низкочастотная составляющая находятся в фазе друг с другом, а свободная высокочастотная - в противофазе с ними. В переходном режиме аварийного разрыва передачи вследствие ликвидации к.з. во всех случаях, когда длина участка линии l ³ 0, батарея УПК оказывается включенной между источником э.д.с. и имеющим нелинейную характеристику намагничивания компенсационным реактором (см. формулу (2.3) и табл. 2.1). На схеме рис. 4.1, а это реактор Xрз. В таких нелинейных колебательных контурах при определенных условиях может возникнуть режим деления частоты на три (режим субгармонического резонанса), при котором полный период повторяемости токов и напряжений, действующих в электрической сети, в три раза превосходит период изменения э.д.с, питающей систему, следовательно, частота колебаний в режиме субгармонического резонанса равна  Гц. Деление частоты опасно как перенапряжениями, которые при этом возникают, так и значительными механическими воздействиями на реактор в виде динамических усилий и вибраций вследствие появления сверхтоков и низкочастотных потоков с большой амплитудой. Режим субгармонического резонанса иллюстрирует рис. 4.2, на котором показаны осциллограммы сверхтоков и низкочастотных перенапряжений, воздействующих в режиме деления частоты на УПК и компенсационный реактор Xрз (осциллограммы получены для электропередачи 500 кВ Волжская ГЭС - переключательный пункт Арзамас).

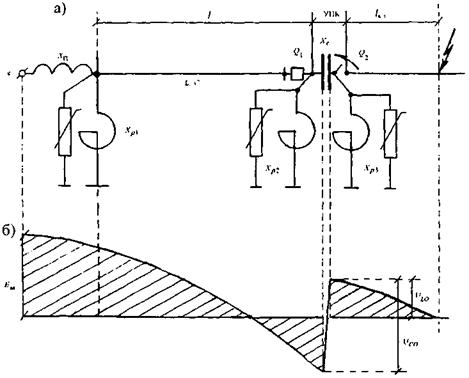

Рис. 4.1. Однолинейная схема продольно- и поперечнокомпенсированной электропередачи (а) и эпюра распределения напряжения вдоль линии в первый момент после погасания дуги в выключателе, отключающем аварийный участок или аварийную фазу (б).

XC - емкостное сопротивление батареи УПК;

XИ - индуктивное сопротивление источника питания (станция, система);

lк.з - расстояние от точки к.з. до батареи УПК в км;

L и С - индуктивность и емкость ВЛ на 1 км;

В1 и В2 - линейные выключатели

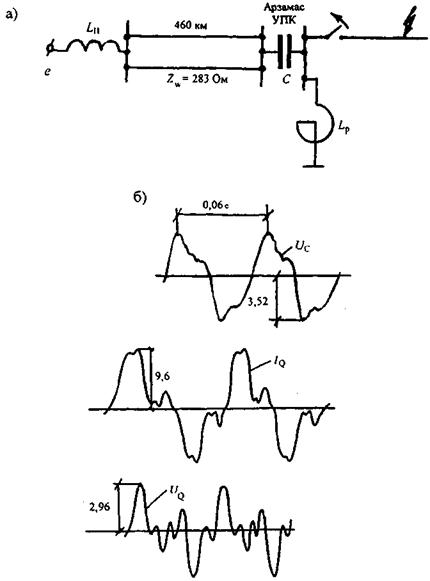

Рис. 4.2. Схема электропередачи 500 кВ Волжская ГЭС - Москва (а) и осциллограммы напряжений и токов при делении частоты (б).

UC - напряжение на батарее УПК;

UQ - напряжение на реакторе Lр;

IQ - ток через обмотку реактора Lр;

LП - 105 мГн: C = 61 мкФ: Lр = 3,4 Гн

Вероятность возникновения режима деления частоты тем больше, чем меньше напряжение ULO и чем больше напряжение UCO, показанные на рис. 4.1, б. Если на продольно- и поперечно-компенсированной электропередаче возник режим деления частоты, то ограничители перенапряжений, установленные параллельно реакторам для защиты последних от коммутационных и грозовых перенапряжений, не только не выполняют защитных функций, но и сами могут разрушиться (см. схему на рис. 4.1, а).

4.3. Защита продольно- и поперечно-компенсированных электропередач от коммутационных и резонансных перенапряжений

Система защиты продольно- и поперечно-компенсированных электропередач должна решить две взаимосвязанные задачи. Необходимо исключить возможность существования режима деления частоты (режима субгармонического резонанса) и обеспечить такой же срок службы ОПН, как и в передачах без УПК. Обе эти задачи могут быть решены двумя путями. Первый - это установка показанного на рис. 4.3 разрядника с уставкой k0, который должен в режиме к.з. шунтировать батарею УПК. UCO при этом в послеаварийном режиме разрыва передачи выключателем В2 уменьшается до нуля, что исключает возможность реализации режима субгармонического резонанса, а коммутационные перенапряжения снижаются до уровня, присущего электропередачам без УПК. Эта цель достигается, если выполнено неравенство

k01 £ UC1 £ UC2.                                                    (4.1а)

Здесь

                       (4.1б)

где k01 - нижний предел разбросов пробивного напряжения разрядника;

XC - емкостное сопротивление батареи УПК;

ХП1 и ХП2 - минимальное и максимальное значения за год индуктивного сопротивления источника питания;

XL1 = l1 · ω · L1 и XL2 = l2 · ω · L2 - индуктивные сопротивления участков l1 и l2;

L1 и L2 - индуктивности линии на 1 км, которые в общем случае могут отличаться друг от друга (например, l1 - двухцепная ВЛ, а l2 - одноцепная ВЛ);

E1 и Е2 разъяснены в табл. 1.5. Если расчет показал, что для данной конкретной передачи неравенство (4.1а) нарушено, то либо следует отказаться от защиты УПК с помощью обычного, в том числе, калиброванного герметизированного, искрового промежутка, либо использовать разрядник с искусственным поджигом. Конструкции таких разрядников разработаны как в опорном, так и в подвесном вариантах. Опыт эксплуатации подтвердил их эффективность, но они заметно дороже искрового промежутка без поджига.

Второй способ защиты продольно- и поперечно-компенсированных электропередач состоит в отказе от использования защитного разрядника и размещении компенсационных реакторов Xр2 и Xр3 по схеме, показанной на рис. 4.4. Здесь компенсационные реакторы вынесены за линейные выключатели В1 и В2, т.е. установлены не на шинах УПК, а непосредственно на участках ВЛ. Такое размещение реакторов исключает возможность режима деления частоты, так как при любом послеаварийном разрыве электропередачи батарея УПК не может оказаться между нелинейным реактором и источником э.д.с. Однако в схеме рис. 4.4 для защиты шин УПК от коммутационных и грозовых перенапряжений необходима установка двух дополнительных комплектов ограничителей ОПН-2 и ОПН-3. Их условия работы утяжелены, так как из-за отсутствия разрядника k0 напряжение UCO на емкости батареи УПК в режиме к.з. не равно нулю, и, следовательно, уровень неограниченных коммутационных, перенапряжений в точке установки ОПН-3 (или ОПН-2) в этой схеме будет выше, чем в электропередачах без УПК.

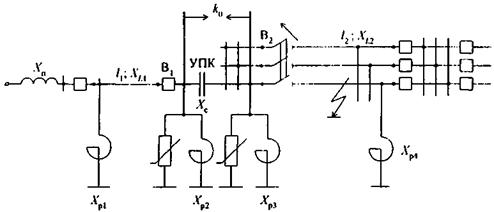

Рис. 4.3. Расчетная схема продольно и поперечно компенсированной электропередачи.

k0 - уставка разрядника, защищающего УПК в режиме к.з.; В2 - выключатель, отключающий ток короткого замыкания

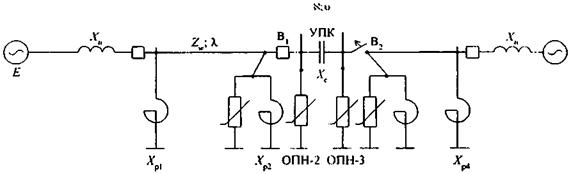

Рис. 4.4. Размещение реакторов, при котором на продольно и поперечно компенсированной электропередаче невозможен субгармоничный резонанс. ОПН-2 и ОПН-3 дополнительные комплекты ограничителей, необходимые для защиты шин УПК

Расчет статистического распределения амплитуд этих перенапряжений выполняется следующим образом. Рассчитываются минимальное N1 и максимальное N2 значения случайных изменений ударных коэффициентов за год по формулам:

                        (4.2)

где UC1 и UC2 заданы формулами (4.1б).

Вынужденное напряжение в месте установки ограничителя ОПН-3 дается следующей формулой:

                                    (4.3a)

где                                 (4.3б)

причем входящая в (4.3а) частота b/ω определяется по номограмме Приложения 3, т.е. по схеме вида «э.д.с. - предвключенная реактивность XП - ВЛ длиной l», так как влияние компенсационных реакторов Xр1 и Xр2 на частоту b мало.

Подставляя в формулы (4.3а) и (4.3б) минимальное XП1 и максимальное XП2 за год значения индуктивного сопротивления источника, а также E1 и Е2 (см. табл. 1.5 Раздела 1), находим пределы υ1 и υ2 интервала случайных годовых колебаний вынужденного напряжения. Затем по формулам

k1 = N1 · υ1; k2 = N2 · υ2                                                                  (4.4)

рассчитывают границы предела случайных годовых изменений амплитуд неограниченных коммутационных перенапряжений в точке установки ограничителя ОПН-3.

Статистическое распределение кратностей неограниченных коммутационных перенапряжений дается выражением

                                               (4.5)

Методика оценки надежности, т.е. ожидаемого с доверительной вероятностью Pдов числа лет безаварийной работы ограничителя (в данном случае это ОПН-3 или ОПН-2) излагается в п. 4 Приложения 6 и иллюстрируется примером, приведенным в Приложении 8.

ПРИЛОЖЕНИЯ
К ЧАСТИ 1

ЗАЩИТА ОТ ВНУТРЕННИХ ПЕРЕНАПРЯЖЕНИЙ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ 110 - 1150 кВ

ПРИЛОЖЕНИЕ 1

ОЦЕНКА ЧИСЛА ВОЗДЕЙСТВИЙ КОММУТАЦИОННЫХ
ПЕРЕНАПРЯЖЕНИЙ НА ИЗОЛЯЦИЮ ЭЛЕКТРОПЕРЕДАЧИ
И ТОКОВЫХ НАГРУЗОК НА РЕЗИСТОРЫ ОПН ЗА ГОД

Накопленная в течение многих лет в различных странах статистика свидетельствует, что в общем числе к.з. доля однофазных увеличивается с ростом номинального напряжения электропередачи. При этом доля неуспешных ОАПВ после грозового поражения и перекрытия вследствие загрязнений гирлянд в среднем составляет 0,25 и 0,35 для ВЛ 110 - 330 кВ и 550 - 1150 кВ соответственно. Из общего числа ТАПВ для всех классов напряжения в среднем 40 % бывают неуспешны.

Усредненные значения ожидаемого числа ns плановых и аварийных коммутаций и ожидаемого числа к.з. приведены в табл. П1.1.

Таблица П1.1

Усредненное число ns ожидаемых за год коммутаций и к.з.

S

Виды аварий или коммутаций

Число ns аварий или коммутаций для электропередач, кВ

110

220

330

500

750

1150

1

Плановое включение линии

5 - 8

5 - 8

3 - 6

3 - 5

1 - 3

1 - 3

2

Плановое отключение линии и трансформаторов

5 - 8

5 - 8

3 - 6

3 - 5

1 - 3

1 - 3

3

К.з. грозового происхождения

По расчету ожидаемого числа фазовых отключений (см. часть 3)

Удельное число отключений, т.е. в расчете на 100 км ВЛ по причине:

4

к.з. в нормальном режиме вследствие загрязнений и увлажнений изоляции линии

2

1,2

0,16

0,13

0,12

0,15

5

к.з. вследствие устойчивых повреждений (падение деревьев и др.)

3,3

1,0

2,7

0,65

0,1

0,14

6

разрыв передачи вследствие асинхронного хода

-

-

0,02 - 0,03

0,04 - 0,05

0,06 - 0,07

0,05 - 0,06

В табл. П1.2 указана доля D однофазных к.з. в общем числе к.з. Усредненное число отключений шунтирующих реакторов (ШР) можно, принять 5 - 10 за год для подстанций 1150 кВ; 10 - 20 - для ШР 750 кВ и 20 - 50 - для ШР 500 кВ.

Таблица П1.2

Доля D однофазных к.з. в общем числе к.з.

Cн, кВ

110

220

330

500

750

1150

D

0,67

0,84

0,86

0,92

0,95

0,99

В зависимости от логики действия защитных устройств и систем автоматики каждое к.з. вызывает ту или иную серию различных аварийных коммутаций.

Наиболее распространены следующие четыре варианта организации релейной защиты и противоаварийной автоматики:

• на электропередаче нет ни ОАПВ, ни ТАПВ. Любое к.з. вызывает двустороннее отключение аварийного участка всеми тремя фазами, которое распадается на две аварийные коммутации. Первая - это трехфазный разрыв передачи (далее именуется «первичное отключение к.з.»), после чего с интервалом, определяемым каскадностью действия линейных выключателей поврежденного участка, происходит вторая аварийная коммутация - отключение ненагруженной линии с короткозамкнутой фазой. В обеих коммутациях перенапряжения воздействуют на изоляцию двух фаз изоляции электропередачи и двух из трех резисторов каждого комплекта ОПН;

• на электропередаче установлена система ОАПВ. Если на линии произошло многофазное к.з., то действия защит аналогичны предыдущему случаю (отсутствие на передаче ОАПВ и ТАПВ), но воздействия на изоляцию и ограничители либо вообще отсутствуют, либо перенапряжения воздействуют на изоляцию и резисторы ОПН только одной из трех фаз. Если произошло однополюсное к.з., то двусторонне отключается одна поврежденная фаза, при этом перенапряжения не возникают. После бестоковой паузы фаза включается с одной стороны. При успешности ОАПВ перенапряжения воздействуют на изоляцию и ограничители одной из трех фаз. При неуспешности ОАПВ следуют две аварийные коммутации: трехфазный разрыв передачи (далее именуется «вторичное отключение к.з.») и отключение ненагруженной линии с одной короткозамкнутой фазой. Воздействия на изоляцию аналогичны предыдущему случаю (отсутствие ОАПВ и ТАПВ);

• на электропередаче установлена система ТАПВ. Вначале происходят две аварийные коммутации - первичное отключение к.з. и отключение ненагруженной линии с одной или двумя короткозамкнутыми фазами. В этих коммутациях воздействия на изоляцию аналогичны тем, что возникают в случае отсутствия ОАПВ и ТАПВ. Затем после бестоковой паузы аварийный участок подключается с одной стороны. Если ТАПВ было успешным, то перенапряжения воздействуют на изоляцию и резисторы ОПН всех трех фаз. Если ТАПВ неуспешно, то возникают еще две аварийные коммутации: неуспешное ТАПВ и затем отключение линии с одной короткозамкнутой фазой. В обеих коммутациях перенапряжения при однополюсном к.з. воздействуют на изоляцию фаза - земля двух или трех фаз или при двухполюсном к.з. на землю - только одной из трех фаз;

• на электропередаче имеется как система ОАПВ, так и система ТАПВ. Если произошло многофазное к.з., то воздействия аналогичны таковым на передаче, где есть только ТАПВ. Если произошло однофазное к.з., то работает система ОАПВ и сначала двусторонне отключается только одна короткозамкнутая фаза и воздействия на изоляцию и ограничители не возникают. Если после бестоковой паузы ОАПВ успешно, то воздействия аналогичны тем, что имеют место на передаче, оборудованной только системой ОАПВ. Если ОАПВ неуспешно, то вступает в действие ТАПВ, при этом воздействия аналогичны тем, что имеют место на передаче, оборудованной только системой ТАПВ.

В табл. П1.3 приведены составленные с учетом изложенного формулы для оценки числа внутренних перенапряжений.

Таблица П1.3

Усредненное число ожидаемых воздействий за год Ns внутренних перенапряжений

S

Ns

Коммутация

Система АПВ на передаче

Ожидаемое число коммутаций

Ожидаемое число Ns воздействий за год

на изоляцию

На резисторы ОПН

Фаза - земля

Фаз - фаза

1

N1

Плановое включение

любая

n1

N1

N1

N1

2

N2

Плановое отключение

любая

n2

N2

N2

N2

3

N3

Трехфазный разрыв передачи при отключении первичного к.з.

отсутствует

n3 + n4 + n5

2/3N3

N3

2/3N3

ОАПВ

(1 - D)(n3 - n4 + n5)

2/3N3

0

2/3N3

ТАПВ

n3 + n4 + n5

2/3N3

N3

2/3N3

ОАПВ и ТАПВ

(1 - D)(n3 + n4 + n5)

2/3N3

N3

2/3N3

4

N4

Успешное ОАПВ

ОАПВ

0,75D(n3 + n4)

1/3N4

1/3N4

1/3N4

ОАПВ и ТАПВ

0,75D(n3 + n4)

1/3N4

1/3N4

1/3N4

5

N5

Успешное ТАПВ

ТАПВ

(0,15D + 0,6)(n3 + n4)

N5

N5

N5

ОАПВ И ТАПВ

0,6(1 - 0,75D)(n3 + n4)

N5

N5

N5

6

N6

Неуспешное ТАПВ

ТАПВ

0,4(1 - 0,75D)(n3 + n4) + n5

2/3N6

2/3N6

2/3N6

ОАПВ И ТАПВ

0,4(1 - 0,75D)(n3 + n4) + n5

2/3N6

2/3N6

2/3N6

7

N7

Трехфазный разрыв передачи при отключении вторичного к.з.

ОАПВ

0,25D(n3 + n4) + n5

2/3N7

1/3N7

1/3N7

ОАПВ и ТАПВ

0,4(1 - 0,75D)(n3 + n4) + n5

2/3N7

1/3N7

1/3N7

8

N8

Отключение линии с короткозамкнутой фазой

Любая

n2 + n4 + n5

2/3N8

1/3N8

1/3N8

9

N9

Разрыв передачи при асинхронном ходе

Любая

n6

N9

N9

N9

Примечания: 1) значения n1; n2; ...; n6 см. в табл. П1.1;

2) D - доля однофазных аварий по отношению к общему числу к.з.

ПРИЛОЖЕНИЕ 2

МЕТОДИКА РАСЧЕТА ВЕЛИЧИНЫ РЕЗОНАНСНЫХ ПЕРЕНАПРЯЖЕНИЙ И ОЦЕНКИ ЭФФЕКТИВНОСТИ МЕР ЗАЩИТЫ ОТ НИХ

2.1. Вынужденное напряжение переходного процесса перенапряжений частоты 50 Гц в симметричном режиме

Расчетная схема для определения вынужденного напряжения в симметричном и несимметричном, при однополюсном к.з., режимах одностороннего питания в электропередачах 110, 220 и 330 кВ при всех коммутациях, кроме успешного ОАПВ, показана на рис. П2.1, а. На рис. П2.1, б показана расчетная схема для определения симметричного и несимметричного вынужденного напряжения в тех же коммутациях для электропередач 500, 750 и 1150 кВ.

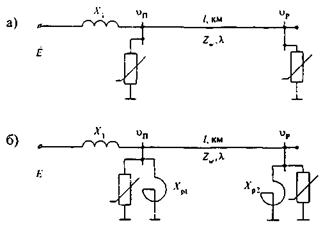

Рис. П2.1. Расчетные схемы для определения вынужденного напряжения во всех коммутациях, кроме успешного ОАПВ.

Значения ; ZW и λ(1) см. в табл. П2.1, П2.2

Для схемы на рис. П2.1, а вынужденное в симметричном режиме напряжение υрс и υпс соответственно на разомкнутом и питающем концах равно:

                     (П2.1)

Для схемы рис. П2.1, б вынужденное напряжение вычисляется так:

                            (П2.2а)

где

                  (П2.2б)

причем все величины, входящие в формулы (П2.1), (П2.2а) и (П2.2б), определяются по параметрам прямой последовательности. Индекс «с» внизу букв υрс и υпс указывает, что они рассчитаны без учета насыщения.

По формулам (П2.1) или (П2.2а) и (П2.2б) при заданных длине и конструкции фазы ВЛ, минимальном Х1min и максимальном Х1max возможных значениях в течение года предвключенной реактивности, а также усредненных (см. табл. 1.5 Раздела 1) в течение года изменений модулей векторов э.д.с. E = Emin и Е = Еmax, конкретной передачи, определяются минимальные υпс1 и υпс2 ненасыщенные значения вынужденного напряжения на питающем конце электропередачи.

Если υпс2 £ 1,15, то учитывать насыщение не нужно, положив в формулах (П2.1) или (П2.2а) υрс1 = υ1 и υпс2 = υ2. Учет насыщения необходим, если υпс2 превосходит 1,15.

Учет насыщения производится следующим образом. Вычисляются два значения вспомогательного безразмерного параметра η1 и η2, равные:

для схемы на рис. П2.1, а

                           (П2.3а)

для схемы на рис. П2.1б

                     (П2.3б)

                                                    (П2.3в)

Входящие в формулы (П2.3а), (П2.3б) и (П2.3в) Zбаз определяются формулами (2.2в) Раздела 2. Численные значения ZW и λ(1) приведены в табл. П2.4.

По кривым рис. П2.2 (силовые трансформаторы, характеристика № 1) или рис. П2.3 (автотрансформаторы, характеристика № 2) определяют нижнее υп1 = υп11, υпс1) и верхнее υп2 = υп22, υпс2) значения пределов интервала случайных годовых колебаний насыщенного значения вынужденного напряжения на питающем конце. Затем по формулам (П2.4) определяют минимальное υ1 и максимальное υ2 значения интервала случайных годовых колебаний насыщенного значения вынужденного напряжения на разомкнутом конце передачи:

υ1 = υп1/cosλ(1); υ2 = υп2/cosλ(1).                                         (П2.4)

Математическое ожидание  и дисперсия  вынужденного напряжения в симметричном режиме частоты 50 Гц на разомкнутом конце передачи вычисляется так:

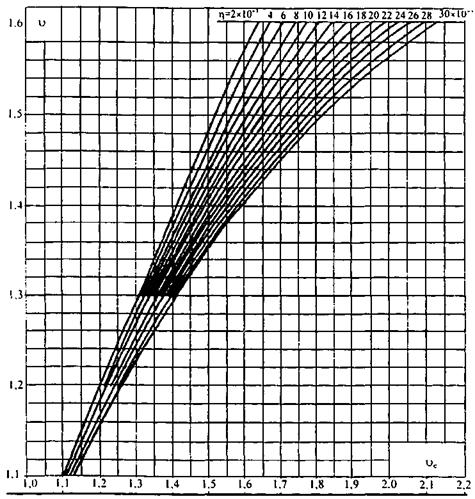

Рис. П2.2. Зависимость насыщенного значения вынужденного напряжения υ от его ненасыщенного значения υс и параметра η. Силовые трансформаторы, характеристика намагничивания № 1

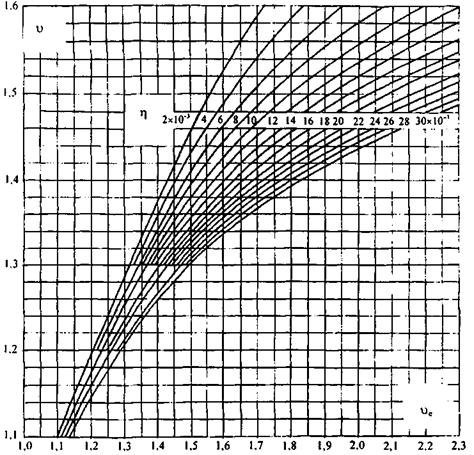

Рис. П2.3. Зависимость насыщенного значения вынужденного напряжения υ от его ненасыщенного значения υс и параметра η. Силовые автотрансформаторы, характеристика намагничивания № 2

                                                (П2.5а)

                      (П2.5б)

Необходимые для расчетов по формулам (П2.1), (П2.2а) и (П2.2б) численные значения ZW, λ(1) и ХР указаны в табл. П2.1, П2.2 и на рис. П2.1.

Таблица П2.1.

Численные значения ZW; ХР и RР реакторов типа РОДЦ

Uн, кВ

110

220

330

500

750

1150

ZW, Ом

385

405

305

283

265

252

ХР, Ом

-

1530

1880

1600

RР, Ом

-

6,0

6,0

5,3

По формуле

                                      (П2.6)

определяется оценка вероятности того, что в симметричном режиме вынужденное напряжение υр частоты 50 Гц на разомкнутом конце передачи не превзойдет своего максимального значения в годовом интервале случайных изменений υ2.

Из (П2.6) следует, что распределение РυР £ υ2) - это семейство кривых с параметрами υ1 и υ2.

2.2. Вынужденное напряжение частоты 50 Гц в несимметричном режиме однополюсного к.з.

В несимметричном режиме однополюсного к.з. максимальная и минимальная величины ненасыщенного значения вынужденного напряжения частоты 50 Гц υспк и υсрк соответственно на разомкнутом и питающем концах передачи определяется по формулам:

υсрк = υср2 · hк2, υспк = υсп1 · hк1,                                         (П2.7)

где υср и υсп рассчитывают по формулам (П2.1), (П2.2а) и (П2.2б), а hк2 и hк1 - значения коэффициента несимметрии hк.з при однополюсном к.з. в конце и начале ВЛ соответственно. При этом коэффициент несимметрии hк2 равен

                       (П2.8)

где                                                                     (П2.9)

X(0), X(1), X(2) входные сопротивления относительно разомкнутого конца электропередачи, рассчитанные соответственно по параметрам нулевой, обратной и прямой последовательности при закороченных зажимах э.д.с. E (см. рис. П2.1). Для схемы на рис. П2.1, а:

                                           (П2.10)

для схемы на рис. П2.1, б:

                                (П2.11)

Индекс «k» (k = 1; 2: 0) при v указывает на то, что входящие в формулы (П2.10) и (П2.11) величины X1, XР1, ZW и λ рассчитывают по параметрам прямой, обратной и нулевой последовательности.

Численные значения всех величин, входящих в формулы (П2.10) и (П2.11), приведены в табл. П2.1 и табл. П6.2 Приложения 6.

Для схемы на рис. П2.1, а коэффициент hк1 получается подстановкой в формулы (П2.8), (П2.9) и (П2.10)

                                                     (П2.12)

а для схемы на рис. П2.1, б - подстановкой в формулы (П2.8), (П2.9) и (П2.11) величины

                                                     (П2.13)

Математическое ожидание  и функцию распределения вероятностей того, что насыщенное значение υк.з вынужденного напряжения в несимметричном режиме однополюсного к.з. не превзойдет своего максимального за год значения υк2 определяют по формулам:

                                             (П2.14а)

                                   (П2.14б)

Численные значения υк1 и υк2, входящие в состав выражений (П2.14а) и (П2.14б), определяются по формулам (П2.7) - (П2.11) и указаниям, изложенным в предыдущем п. 1 Приложения 2, т.е. с использованием формул (П2.3а), (П2.3б) и (П2.3в), а также зависимостей рис. П2.2 или П2.3. Из формулы (П2.14) следует, что зависимость  есть семейство кривых с параметрами υк1 и υк2.

2.3. Вынужденное напряжение частоты 50 Гц в несимметричном режиме при успешном ОАПВ

На рис. П2.4, а показана расчетная схема для определения вынужденного напряжения υОАПВ в коммутации успешного ОАПВ в электропередачах 220 и 330 кВ. На рис. П2.4, б приведена расчетная схема для определения υОАПВ в электропередачах напряжением 500 - 1150 кВ. Необходимые для расчета численные значения волнового сопротивления, волновой длины и компенсационных реакторов по прямой и нулевой последовательности указаны в табл. П2.2.

Расчет υОАПВ выполняется по формуле

                         (П2.15)

где                                           (П2.16)

Для электропередач 220 и 330 кВ (см. расчетную схему на рис. П2.4, а) вспомогательные параметры ni (i = 0; 1) и m, входящие в формулу (П2.16), и входящий в формулу (П2.15) угол θ между векторами э.д.с. Е1 и E2 вычисляют по формуле

 j = arctg(X1/ZW),                                   (П2.17)

n1 определяется по параметрам прямой последовательности электропередачи,

п0 - по параметрам нулевой последовательности,

                                              (П2.18)

Таблица П2.2.

Усредненные значения ZW; ; λ(1); λ(0); XР

Uн, кB

110

220

330

500

750

1150

ZW, Ом

385

405

305

283

265

252

 Ом

845

875

285

820

645

675

560

590

485

560

390

520

λ(1)/(10-3l), радиан

1,0605

1,0704

1,0704

1,0755

1,0804

1,0835

λ(0)/(10-3l), радиан

1,5464

1,5965

1,5022

1,6336

1,4902

1,5341

1,5924

1,6759

1,309

1,7681

1,3373

1,782

XР, Ом

схема без Х0

-

1530

1880

1600

схема с Х0

-

1330 + 3X0

1880 + 3X0

1600 + 3X0

Примечание: для  и λ(0) в числителе опоры со сплошными тросами; в знаменателе - с разрезанными тросами.

В последней формуле индексы (1) и (0) вверху квадратной скобки указывают на то, что соответствующая величина рассчитывается по параметрам прямой или нулевой последовательности электропередачи.

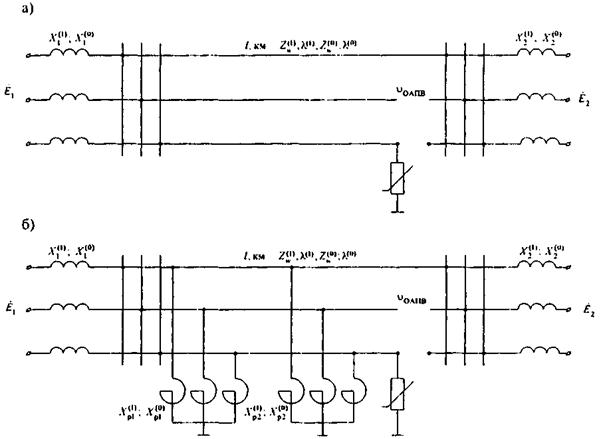

Рис. П2.4. Расчетные схемы для определения вынужденного напряжения в коммутации успешного ОАПВ.

; λ(1); λ(0) - см. в табл. П2.2

Угол θ в формуле (П2.15) находят по формуле:

 (П2.19)

Усредненные численные значения отношения P/Pнат, входящего в формулу (П2.19), приведены в табл. П2.3.

Таблица П2.3.

Усредненные значения P/Pнат

Uh, кВ

110

220

330

500

750

1150

P/Pнат

0,7

0,65

0,85

0,75

0,8

0,7

Для электропередач 500, 750 и 1150 кВ (см. расчетную схему рис. П2.4б) вспомогательные параметры ni (i = 0; 1) и m, входящие в формулы (П2.16), и входящий в формулу (П2.15) угол θ между векторами э.д.с. E1 и E2 равны

где:                           (П2.20)

n1 вычисляется по параметрам прямой последовательности электропередачи;

n0 - по параметрам нулевой последовательности,

                                                    (П2.21)

причем индекс (1) или (0) вверху квадратной скобки указывает, что эта величина рассчитывается соответственно по параметрам прямой или нулевой последовательности;

                   (П2.22)

Для каждой конкретной электропередачи известны величины λ(1); λ(0); ; ; ; ; ;  (см. схемы рис. П2.4). Случайно, но в известных пределах, изменяются в течение года реактивные сопротивления отправной X1 и приемной X2 систем как по прямой, так и по нулевой последовательностям, а в пределах от Еmin до Emax - э.д.с. E1 и E2 (см. табл. 1.5 Раздела 1). С учетом этого статистические характеристики υОАПВ определяются следующим образом.

Для линий электропередачи 220 и 330 кВ по формулам (П2.17), (П2.18) и (П2.16) рассчитывают минимальное q1 и максимальное q2. По формуле (П2.19) рассчитывают минимальное θ1 и максимальное θ2 значения угла θ:

 (П2.23)

В формулах (П2.23) и (П2.24), все величины рассчитываются по параметрам прямой последовательности электропередачи, tОАПВ - длительность бестоковой паузы (с), причем входящие в (П2.23) и (П2.24) υр1 и υр2 равны соответственно υ1 и υ2 в формулах (П2.4).

Для линий электропередачи 500 - 1150 кВ минимальное q1 и максимальное q2 значение параметра q рассчитывают по формулам (П2.16), (П2.20), (П2.21), а по формулам (П2.22) - минимальное θ1 и максимальное θ2 значения угла θ:

 (П2.24)

Затем по формулам (П2.15), (П2.23), (П2.24) рассчитываются минимальное за год значение вынужденного напряжения при успешном ОАПВ υ1ОАПВ и его максимальное значение υ2ОАПВ, которые равны:

                 (П2.25)

Математическое ожидание  вынужденного напряжения частоты 50 Гц в несимметричном режиме при успешном ОАПВ вычисляется по формуле:

                                  (П2.26)

а распределение:

 (П2.27)

где                                                                                                  (П2.28)

определяет оценку вероятности того, что в несимметричном режиме успешного ОАПВ вынужденное напряжение частоты 50 Гц υОАПВ не превзойдет своего максимального значения в интервале годовых случайных изменений υ2ОАПВ.

2.4. Защита от перенапряжений, возникающих в неполнофазных режимах

2.4.1. Исходные положения

Перенапряжения, возникающие в неполнофазных режимах, имеют резонансный характер. Они могут существовать только в односторонне питаемых блочных или полублочных электропередачах, питаемых от трехобмоточных трансформаторов (автотрансформаторов), третичная обмотка которых замкнута в треугольник. Перенапряжения в неполнофазных режимах возможны при условии, что отрицателен безразмерный параметр

                                                 (П2.29)

формулы для расчета которого приведены в табл. П2.4.

При двустороннем питании, отсутствии или разомкнутом треугольнике третичной обмотки перенапряжения неполнофазных режимов невозможны, так как в любом из этих случаев m > 0.

Входящие в состав формулы (П2.29) реактивности рассеяния XВ-С, XС-Н и XВ-Н рассчитывают по формулам (2.2г) Раздела 2. Параметры эквивалентной трехлучевой схемы замещения трансформатора (автотрансформатора) XВ, XС и XН определяют по формулам (2.2д) Раздела 2.

Кратность перенапряжений относительно земли на недоотключенной (или недовключенной) фазе без учета потерь на корону с достаточной точностью можно оценить по формуле:

                                 (П2.30)

Учет влияния короны выполняется следующим образом. По кривым рис. П2.5 и данным табл. 2.2 Раздела 2 определяется коэффициент DK. Кратность неполнофазных перенапряжений, ограниченная потерями активной мощности на корону, вычисляется по формуле

                                                        (П2.31)

2.4.2. Пример расчета

В качестве примера найдем величины перенапряжений при неполнофазном режиме в схеме № 1 при следующих исходных данных (см. табл. П2.4):

ВЛ 330 кВ длиной l = 250 км с параметрами , , , , начальное напряжение общей короны U0 = 1,12Uф.

Питающая система с эквивалентным реактивным сопротивлением



Автотрансформатор AT 330/110/10,5 мощностью РН = 250 МВА и паспортными значениями ек(В-С) = 10,3 %, ек(В-Н) = 34,2 %, ек(С-Н) = 22,3 %.

A. По формулам (2.2г) раздела 2 определяем реактивности рассеяния

Б. По формулам (2.2д) раздела 2 рассчитываем параметры эквивалентной трехлучевой схемы замещения:

B. По формулам для схемы № 1 табл. П2.4 рассчитываем  и :

Г. По формуле (П2.29) определяем величину безразмерного параметра

и по формуле (П2.30) находим кратность перенапряжений относительно земли на недовключенной фазе без учета влияния короны

По кривой 2 на рис. П2.5 находим величину коэффициента Dк, который для U0 = 1,12 и kБ.К. = 2,29 равен Dк = 0,14. По формуле П2.31 находим кратность перенапряжений при неполнофазном режиме

Рис. П2.5. Кратность снижения короной перенапряжений при неполнофазном резонансе в зависимости от напряжения начала общей короны U0

1 - 0 ³ m ³ -0,5;

1,2Uф £ U0 £ 1,4Uф;

2 - 0 ³ m ³ -0,5;

1,0Uф £ U0 £ 1,2Uф;

3 - m < -0,5;

1,2Uф £ U0 £ 1,4Uф;

4 - m < 0,5;

1,0Uф £ U0 £ 1,2Uф


Таблица П2.4

Однолинейные схемы замещения блочных электропередач и соответствующие им формулы для расчета параметра m

№ пп

Схема электропередачи

Формулы для расчета

1

2

3

Примечания: цифры (1) или (0) вверху буквы указывают на то, что ее величина рассчитывается соответственно по параметрам прямой или нулевой последовательности: цифры «1» или «2» внизу буквы - для Т1 (AT1) или Т2 (АТ2).

®ÿ® - выключатель, являющийся причиной неполнофазного режима


2.4.3. Защита от перенапряжений при неполнофазном резонансе

Защита от перенапряжений при неполнофазном резонансе необходима, если их кратность и длительность воздействия превышают величины, указанные в табл. 1.2 - 1.4 Раздела 1. Так, полученная в примере кратность перенапряжений в режиме неполнофазного резонанса k = 2,01 допустима, если длительность их воздействия, как видно из табл. 1.2 Раздела 1, не превысит 1 с. Наиболее рациональным является отказ от схем, в которых возможно образование односторонне питаемых блочных электропередач. Если такое решение невозможно, например, в ремонтных режимах или в электропередачах 500 - 1150 кВ с компенсационными реакторами, вынесенными непосредственно на участки ВЛ, т.е. за линейный выключатель, то эффективны следующие релейные защиты или их комбинация:

• защита от повышения напряжения;

• защита от переключения фаз, которая дает команду на отключение двух включенных фаз, когда неполнофазность вызвана отказом при включении выключателем третьей фазы и, наоборот, дает команду на включение двух отключенных фаз, если неполнофазность вызвана отказом при отключении выключателем третьей фазы.

Полностью снимает проблему перенапряжений при неполнофазном резонансе замыкание электропередачи в транзит выключателем противоположного конца.

Рис. П2.6. Принципиальные схемы источника питания.

1 - коммутирующий выключатель, 2 - коммутируемая ВЛ

2.5. Методы оценки предельной величины перенапряжений при явлениях переходного феррорезонанса и способы защиты от них

Схемы, в которых возможен переходный феррорезонанс, качественно делятся на две группы: слабо демпфированные с наибольшими перенапряжениями и демпфированные с малыми перенапряжениями. Степень демпфирования определяется структурой питающего источника, наличием нагрузки на трансформаторах промежуточных ПС и, в меньшей степени, активным сопротивлением проводов. По структуре источника питания к демпфированным схемам относится схема на рис. П2.6, а (схема типа «сборные шины»), к слабо демпфированным - источники питания с выделенным ПТ (схема на рис. П2.6, б) или в виде блока генератор-трансформатор (схема на рис. П2.6, в). В слабо демпфированных схемах длительность перенапряжений переходного феррорезонанса составляет 1,0 - 1,5 с; в демпфированных - уменьшается до 0,2 - 0,3 с. В схемах с проходными или отпаечными ПС на коммутируемой линии нагрузка на их понижающих трансформаторах дает заметный демпфирующий эффект даже при значениях, соответствующих минимуму суточного графика нагрузки.

Как исходное значение, так и время затухания апериодической составляющей потока Ф0(0) и перенапряжения при переходном феррорезонансе на частотах 100 и 200 Гц, подвержены большим разбросам, так как определяются большим числом как независимых, так и связанных между собой, случайных величин. Сюда относятся случайно меняющиеся от коммутации к коммутации и от одной электропередачи к другой угол включения выключателя, годовые колебания предвключенной индуктивности питающего источника, график передачи мощности по ВЛ, амплитуда основной составляющей потока в точке подключения трансформатора и др. Это вынудило представить опытные материалы в виде показанных на рис. П2.7 кривых 1 и 2 верхних огибающих поля точек. Использование этих кривых гарантирует незаниженность оценки k во всем диапазоне 0 £ Р(k) £ 1.

Рис. П2.7. Перенапряжения при переходном феррорезонансе.

Верхние огибающие поля экспериментальных данных, полученных в сетях 110 - 500 кВ (239 реализаций) и на моделях (более 600 реализаций): 1 - слабо демпфированные схемы; 2 - демпфированные схемы

Сопоставление уровней максимальных перенапряжений при переходном феррорезонансе с допустимыми воздействиями показывает, что защита необходима в слабо демпфированных схемах для электропередач 110 - 500 кВ, если определяемая по номограмме Приложения 3 наименьшая из частот собственных колебаний электропередачи bk £ 2,5ω, и в передачах 750 кВ, если их собственная частота bk < 4,5ω. В передачах 1150 кВ переходный феррорезонанс опасен для слабо демпфированных схем при собственной частоте bk £ 5ω и в демпфированных, если собственная частота bk £ 3ω.

Наименьшая из частот собственных колебаний коммутируемой блочной (полублочной) электропередачи определяется по расчетной схеме вида «источник э.д.с. предвключенная реактивность - линия с распределенными параметрами». При этом понижающие трансформаторы промежуточных ПС на величину bk/ω практически не влияют и поэтому учитываться не должны (см. рис. 1.1 Раздела 1). Значение эквивалентного индуктивного сопротивления питающего источника X1 должно определяться с замещением генераторов переходной реактивностью .

Можно рекомендовать любой из следующих способов защиты перенапряжений при явлениях переходного феррорезонанса:

• эксплуатационными инструкциями запретить как коммутации линии в блоке с невозбужденным трансформатором (автотрансформатором), так и подключение к линии невозбужденного трансформатора или AT. При необходимости подобных коммутаций трансформатор (или AT) должен быть предварительно возбужден со стороны обмоток НН или СН, если в этих сетях есть генерирующие источники, либо нагружен местной нагрузкой;

• на стороне низшего напряжения трансформатора или AT, коммутируемою и блоке с воздушной линией, устанавливается реактор, сигнал на кратковременное подключение которого подается одновременно (или с небольшим упреждением) с командой на включение или отключение выключателей блочной электропередачи. При АПВ подключение реактора осуществляется от действия устройств АПВ. Сигнал на отключение реактора подается от появления тока в обмотке реактора с выдержкой времени t ³ X/60R, где X и R - соответственно активное и реактивное сопротивление низковольтного реактора. Эффективность этого способа защиты иллюстрируется осциллограммами, показанными на рис. П2.8.

2.6. Автопараметрическое самовозбуждение ультрагармоник четной кратности частоты 100 и 200 Гц

Области, внутри которых возможно автопараметрическое самовозбуждение ультрагармоник 100 и 200 Гц, показаны соответственно на рис. П2.9 и П2.10. Границы областей зависят от трех параметров: насыщенного значения вынужденного напряжения υн частоты 50 Гц, воздействующего на шунт намагничивания трансформатора (или AT) и эквивалентных квадрата частоты b2 = a1/c и затухания a = 1/2RC. При этом a1 характеризует степень нелинейности характеристики намагничивания; величины R и С являются соответственно вещественной и мнимой частью рассчитанного на частоте ультрагармоники комплекса входной проводимости электропередачи, рассматриваемой с зажимов шунта намагничивания трансформатора (или АТ) при закороченных зажимах э.д.с.

Зависимости параметров b2 и a от характеристик электропередачи (l:ZW) и реактивного сопротивления источника питания X1 показаны па рис. П2.11.

Рис. П2.8. Опытная проверка эффективности защиты от перенапряжений при переходном резонансе с помощью низковольтного реактора:

а - схема опыта; б - реактор отключен; в - реактор подключен

Чем больше эквивалентное затухание a, тем уже область самовозбуждения ультрагармоники. При так называемом критическом значении a ³ aкр область стягивается в линию и автопараметрическое самовозбуждение ультрагармоники невозможно ни при каких значениях υП и b2. Для ультрагармоники частоты 100 Гц aкр = 0,707; для ультрагармоники частоты 200 Гц aкр = 0,58.

Рис. П2.9. Области автопараметрического самовозбуждения гармоники 100 Гц в электропередачах 500 - 1150 кВ:

1 - a = 0;

2 - a = 0,5;

3 - a = 0,6;

aкр = 0,707

Рис. П2.10. Области автопараметрического самовозбуждения гармоники 200 Гц в электропередачах 500 - 1150 кВ.

1 - a = 0;

2 - a = 0,4;

3 - a = 0,5:

aкр = 0,5

В реальных условиях электропередач 110 - 330 кВ вероятность автопараметрического самовозбуждения ультрагармоник четной кратности настолько мала, что с этим явлением практически можно не считаться.

Для электропередач 500 - 1150 кВ расчет возможности автопараметрического самовозбуждения ультрагармоники частоты 100 Гц выполняется следующим образом.

По формулам П2.2а и П2.2б определяется ненасыщенное значение вынужденного напряжения υпе. Необходимые для этих расчетов численные значения ZW, Xp и X1 указаны в табл. П2.1, П2.2. По формулам П2.3б и П2.3в вычисляются безразмерные параметры η1 и η2 и по зависимостям, показанным на рис. П2.3, определяются минимальное υп1 и максимальное υп2 случайных за год изменений насыщенного значения параметры υп.

По кривым рис. П2.11 для известных характеристик данной конкретной электропередачи находим численные значения параметров b2 и a.

Самовозбуждение ультрагармоники частоты 100 Гц возможно только в том случае, если для полученной в результате расчета величины параметра b2 одновременно выполнены два неравенства

υп1 > a,  υп2 < a,                                                    (П2.31)

где υп1, υп2 и a сопоставляются с границами областей самовозбуждения, показанными на рис. П2.9.

Для электропередач 500 - 1150 кВ расчет возможности автопараметрического самовозбуждения ультрагармоники частоты 200 Гц выполняется так же и по тем же формулам, что и для ультрагармоники 100 Гц, но минимальное υп1 и максимальное υп2 насыщенные значения параметра υa определяются по зависимостям, показанным на рис. П2.4.

При этом неравенства (П2.31) должны проверяться применительно к границам областей, показанных на рис. П2.10.

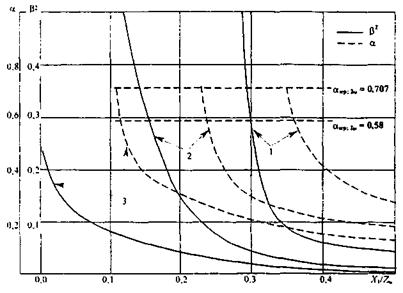

Рис П2.11. Зависимость параметров a и b2 от отношения X1/ZW (реактивности питающего источника к волновому сопротивлению ВЛ) и длины линии.

1 - l = 500 км;

2 - l = 600 км;

3 - l = 700 км

ПРИЛОЖЕНИЕ 3

НОМОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ НАИМЕНЬШЕЙ
ИЗ ЧАСТОТ СОБСТВЕННЫХ КОЛЕБАНИЙ
КОММУТИРУЕМОЙ ЭЛЕКТРОПЕРЕДАЧИ

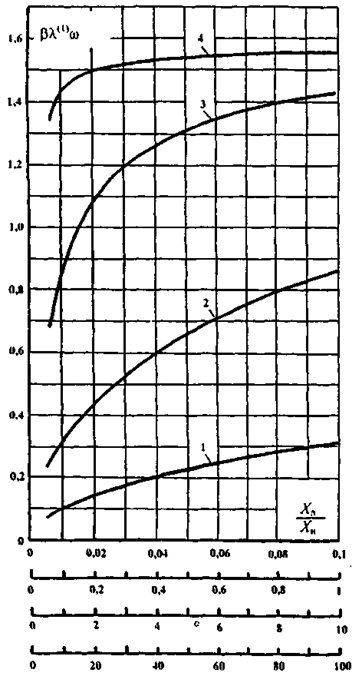

Рис. П3.1. 1 - для Xл/X1 = 0,01 - 0,1; 2 - для Xл/X1 = 0,1 - 1,0; 3 - для Xл/X1 = 1,0 - 10; 4 - для Xл/X1 = 10 - 100. b(1) - наименьшая собственная частота в долях промышленной частоты; λ(1) - волновая длина линии в радианах (см. табл. П2.1; табл. П2.2 и рис. П2.1 Приложения 2); l - длина линии, км; X1 - сопротивление предвключенной индуктивности на промышленной частоте. Ом; Xл - индуктивное сопротивление линии, Ом, равное 314/Lл; (Lл - Гн/км.)

ПРИЛОЖЕНИЕ 4

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ОПН, ВЫПУСКАЕМЫХ
НПО «ЭЛЕКТРОКЕРАМИКА» (ТАБЛ. П4.1.1 - П4.1.4),
«ABB - УЭТМ» (ТАБЛ. П4.2.1 - П4.2.5),
«ФЕНИКС-88» (ТАБЛ. П4.3.1 - П4.3.3),
«ТАВРИДА - ЭЛЕКТРИК» (ТАБЛ. П4.1)

В этом Приложении приведены основные электрические характеристики ОПН, серийно выпускаемых в России. Характеристики соответствуют техническим требованиям на защитные аппараты, утвержденным РАО «ЕЭС России». Более подробную информацию об ОПН необходимо запрашивать у фирм - поставщиков.

4.1. Электрические характеристики ОПН, выпускаемых НПО «ЭЛЕКТРОКЕРАМИКА» в фарфоровых покрышках

Данные о выпуске и надежности ОПН 110 - 750 кВ производства НПО «Электрокерамика» с 1976 по 1998 г.г. (в числителе - общее количество повреждений, в знаменателе - количество повреждений за вычетом случаев нарушения условий эксплуатации и соответствия техническим условиям) приведены в табл. П4.1.1. НПО «Электрокерамика» серийно выпускает также ОПН 0,4 - 35 кВ.

Таблица П4.1.1

Класс напряжения, кВ

Количество фаз, шт.

Объем эксплуатации, фазо-лет

Количество повреждений

% повреждений на 1 фазу в году

110

4032

20950

9/6

0,043/0,029

150

455

2374

3/1

0,126/0,042

220

2827

15214

8

0,053

330

529

2460

2/1

0,081/0,041

500

1066

6829

10/4

0,161/0,059

750

164

1312

11/6

0,762/0,457

Примечание: аналогичные обобщенные данные по ОПН производства «АВВ - УЭТМ», «Феникс-88», «Таврила - Электрик» пока отсутствуют, но могут быть запрошены у соответствующих фирм.

Таблица П4.1.2

Электрические характеристики ОПН 110 - 1150 кВ

Наименование

ОПН-110 УХЛ1

ОПН-1-110 ХЛ4

ОПН-220 УХЛ1

ОПН-1-220 У1 ОПН-1-220 УХЛ4

ОПН-330 У1

ОПН-500 УХЛ1

ОПН-750 У1

ОПН О-750 У1

ОПН-1-1150 У1

1

2

3

4

5

6

7

8

9

10

Класс напряжения, кВ

110

110

220

220

330

500

750

750

1150

Наибольшее рабочее напряжение, кВ

73

73

146

146

210

303

455

455

694

Напряжение на ограничителе, кВ дейст., допустимое в течение времени

8 ч

81

162

233

336

3 ч

83

166

239

345

1 ч

85

171

246

355

765

20 мин

88

88

175

175

250

365

545

545

-

20 с

95

95

190

190

270

390

590

590

830

3,0 с

-

-

-

-

-

-

-

900

3,5 с

100

100

200

200

290

420

635

635

-

1,0 с

105

-

210

-

305

440

660

660

-

0,15 с

112

-

225

-

325

470

705

705

935

0,12 с

-

-

-

-

-

-

-

-

-

0,05 с

-

-

-

-

-

-

-

-

970

Расчетный ток коммутационного перенапряжения, волна 1,2/2,5 мс, А

280

350

420

500

700

1200

1800

1200

2000

Остающееся напряжение при расчетном токе коммутационного перенапряжения, кВ, не более

180

175

360

350

520

750

1125

1125

1670

Остающееся напряжение, кВ при импульсном токе с длительностью фронта волны 8 мкс с амплитудой не более

3000 А

230*

-

430*

-

620*

825

-

-

-

5000 А

250

205

460

410

650

860

1280

1300

-

7000 А

-

-

-

-

-

865

-

-

-

10000 А

280*

-

500*

-

700

920

1320

1350

-

14000 А

-

-

-

-

-

-

-

-

1900

15000 А

-

-

-

-

-

980

1380

1420

-

30000 А

-

-

-

-

-

-

1550*

1600*

-

Пропускная способность:

20 импульсов тока 1,2/2,5 мс с амплитудой, А

280

350

420

500

630

1200

1800

1450

2000

20 импульсов тока 8/20 мкс с амплитудой, А

5000

5000

5000

5000

-

-

-

-

-

20 импульсов тока 16/40 мкс с амплитудой, А

-

-

-

-

8000

15000

15000

15000

20000

2 импульса тока 8/20 мкс с амплитудой, л

15000

-

15000

-

24000

30000

40000

30000

40000

Взрывобезопасность при токах к.з.:

0,2 с, кА

20 - 40**

20

20 - 10**

20

20 - 40**

20 - 40**

20 - 40**

20 - 40**

20 - 40**

2 с, кА

0,8

0,8

0,8

0,8

0,8

0,8

0,8

0,8

0,8

Длина пути утечки внешней изоляции, мм, не менее

2270

2270

4550

4550

6600

9500

14200

14200

21600

Примечания: 1) * - значения для справок.

2) ** - по требованию заказчика с 2000 г.

3) Прочерк означает, что параметр не нормируется

Таблица П4.1.3

Электрические характеристики грязестойких ОПН 110 и 220 кВ

Наименование параметра

Норма

ОПН-110 II УХЛ1

ОПН-110 IV УХЛ1

ОПН-220 II УХЛ1

ОПН-220 IV УXЛ1

Класс напряжения, кВ

110

110

220

220

Наибольшее рабочее напряжение, кВ дейст.

73

73

146

146

Напряжение на ограничителе, допустимое в течение времени, кВ дейст.

20 мин

101

101

201

201

20 с

109

109

217

217

3,5 с

114

114

227

227

1 с

120

120

240

240

0,15 с

128

128

256

256

Расчетный ток коммутационных перенапряжений на волне 1,2/2,5 мс, А

280

280

420

420

Остающееся напряжение при расчетном токе коммутационных перенапряжений, кВ не более

220

220

435

435

Остающееся напряжение при импульсном токе с длительностью фронта волны 8 мкс с амплитудой 5000 А, кВ не более

285

285

525

525

Пропускная способность:

20 импульсов тока 1,2/2,5 мс с амплитудой, А

280

280

420

420

20 импульсов тока 8/20 мкс с амплитудой, А

5000

5000

5000

5000

Длина пути утечки внешней изоляции, мм, не менее

2800

3900

5700

7900

Взрывобезопасность при токах к.з.:

0,2 с, кА

20 - 40*

20 - 40*

20 - 40*

20 - 40*

2 с, кА

0,8

0,8

0,8

0,8

Примечание: * - по требованию заказчика с 2000 г.

Таблица П4.1.4

Электрические характеристики ОПН для защиты нейтрали трансформаторов

Наименование параметра

Норма

ОПНН-110 У1

ОПНН-220 У1

ОПНН-110 ХЛ1

ОПНН-220 ХЛ1

Класс напряжения, кВ

110

220

Наибольшее рабочее напряжение, кВ действ.

56

115

Напряжение на ограничителе, допустимое в течение 1 мин, кВ действ.

73

150

Расчетный ток коммутационного перенапряжения, А

волна 30/60 мкс.

-

-

волна 300/800 мкс

1500

1500

Остающееся напряжение при расчетном токе коммутационного перенапряжения, кВ, не более

155

310

Пропускная способность: 20 импульсов тока 2000 мкс с амплитудой, А

400

400

Взрывобезопасность при токах к.з.:

0,2 с, кА

20 - 40*

20 - 40*

2 с, кА

0,8

0,8

Длина пути утечки внешней изоляции, мм, не менее

1750

3600

Примечание: * - по требованию заказчика с 2000 г.

4.2. Электрические характеристики ОПН 110 - 750 кВ, выпускаемых «ABB - УЭТМ» в фарфоровых покрышках

«ABB - УЭТМ» производит также ОПН 6 - 35 кВ.

Таблица П4.2.1

Модификации ОПН серии Exlim для разных уровней загрязнения атмосферы

Уровень загрязнения

Длина удельного пути утечки

Условное обозначение

I - легкий

1,6 см/кВ

L

II - средний

2,0 см/кВ

М

III - тяжелый

2,5 см/кВ

Н

IV - очень тяжелый

3,1 см/кв

V

Таблица П4.2.2

Электрические характеристики ОПН 110 кВ

Характеристика

Тип ограничителя

EXLIМ ABB с классом энергоемкости

R

Q

Р-А и Р-В

Т

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Наибольшее рабочее напряжение

77

86

92

106

92

77

86

92

106

108

77

86

92

92

108

77

92

92

108

Номинальный разрядный ток 8/20 мкс, кА

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

20

20

20

20

Квазиустановившиеся перенапряжения, допустимые в течение времени, кВ дейст:

20 мин

95

107

119

130

137

93

105

116

128

139

93

105

117

140

139

91

114

132

154

20 с

104

117

130

142

149

104

117

130

142

156

104

117

130

155

156

102

127

146

172

10 с

106

119

132

145

152

106

119

132

145

158

106

119

130

158

158

103

129

149

174

3,5 с

108

121

134

147

155

108

121

134

148

162

109

122

135

163

163

106

133

154

180

1 с

110

124

138

152

159

111

125

139

153

167

111

125

139

167

167

109

136

157

184

0,15

114

128

143

157

162

116

132

145

160

175

116

131

145

174

173

114

143

165

193

Остающееся напряжение при расчетном токе коммутационного напряжения, кН:

при волне 1,2/2,5 мс 280 А

192

217

240

264

276

185

207

230

252

276

175

198

223

257

257

174

219

251

295

при волне 2 мс 500 А

199

224

248

273

286

188

211

234

257

281

-

-

-

-

-

-

-

-

-

при волне 2 мс 1000 А

207

232

258

284

298

192

216

239

263

287

187

210

235

280

280

184

230

265

310

Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой, кВ

3000 А

-

-

-

-

-

-

-

-

-

-

198

223

248

297

297

194

242

278

327

5000 А

240

270

300

330

345

219

246

273

300

327

209

235

261

314

314

203

253

291

342

10000 А

256

288

320

352

369

231

260

288

317

346

221

249

276

332

332

212

264

304

357

Максимальный ток короткого замыкания для сброса давления, кА длительностью

0,2 с

40

40

40

40

50

65

65

65

65

65

А-65

В-80

А-65

В-80

А-65

В-80

А-65

В-80

А-65

В-80

80

80

80

80

1 с

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,6

Таблица П4.2.3

Электрические характеристики ОПН 220 кВ

Характеристика

Тип ограничителя

ЕXL1М ABB с классом энергоемкости

R

Q

Р-А и Р-В

Т

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Расчетное (номинальное) напряжение, кВ действ.

198

216

228

192

216

240

264

192

228

258

294

264

192

228

264

Наибольшее рабочее напряжение ограничителя, кВ действ.

156

156

156

154

174

191

191

154

156

191

191

211

154

182

211

Номинальный разрядный ток 8/20 мкс, кА

10

10

10

10

10

10

10

10

10

10

10

10

20

20

20

Квазиустановившиеся перенапряжения, допустимые в течение времени, кВ дейст:

а) 20 мин

196

214

226

186

210

233

256

186

221

250

285

256

182

217

251

б) 20 с

214

233

246

207

233

259

285

207

246

279

318

285

204

242

280

в) 10 с

218

238

251

211

238

264

290

211

251

284

323

290

207

246

285

г) 3,5 с

222

242

255

216

243

270

297

217

258

292

332

298

213

253

293

д) 1 с

228

248

262

223

251

278

306

223

264

299

341

306

218

259

300

е) 0,15

236

257

271

233

262

292

321

232

276

312

356

319

228

271

314

Остающееся напряжение при расчетном токе коммутационного напряжения, кВ

а) при волне 1,2/2,5 мс 420 А

400

437

460

372

419

466

513

360

425

482

550

493

353

420

486

б) при волне 2 мс 500 А

404

441

465

374

421

468

515

-

-

-

-

-

-

-

-

в) при волне 2 мс 1000 А

420

458

483

382

430

477

525

374

444

502

572

514

368

437

506

Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой, кВ

3000 А

-

-

-

-

-

-

-

396

470

532

606

544

387

459

532

5000 А

488

532

561

436

491

545

600

418

496

562

640

575

405

481

557

10000 А

521

569

600

461

519

576

634

442

525

594

677

608

423

502

581

Удельная энергоемкость, кДж/кВ расчетного напряжения

2,5

2,5

2,5

4,5

4,5

4,5

4,5

7,0

7,0

7,0

7,0

7,0

10,0

10,0

10,0

Полная энергоемкость всего ограничителя, кДж

495

540

570

864

972

1080

1188

1344

1596

1806

2058

1848

1920

2280

2640

Максимальный ток короткого замыкания для сброса давления, кА длительностью

0,2 с

50

50

50

65

65

65

65

А-65

В-80

А-65

В-80

А-65

В-80

А-65

В-80

А-65

В-80

80

80

80

2 с

Сброс давления происходит за время от 0,5 с; до 1 с при горении дуги ограничитель термически устойчив

Испытательные напряжения внешней изоляции:

а) коммутационный импульс 250/2500 мкс в сухом состоянии и под дождем, кВ

Должно быть не менее, чем на 20 % выше остающегося напряжения при токе коммутационного перенапряжения 420 А

б) полный грозовой импульс, кВ

Должно быть не менее, чем на 10 % выше остающегося напряжения при токе 5000 А

Таблица П4.2.4

Электрические характеристики ОПН 330 кВ

Характеристика

Тип ограничителя

EXLIM АВВ с классом энергоемкости

Q

Р-A и Р-В

Т

1

2

3

4

5

6

7

8

9

10

11

Расчетное (поминальное) напряжение, кВ действ.

264

276

288

276

312

336

360

276

288

360

Наибольшее рабочее напряжение ограничителя, кВ действ

211

221

230

221

230

230

267

221

230

267

Номинальный разрядный ток 8/20 мкс, кА

10

10

10

10

10

10

10

20

20

20

Квазиустановившиеся перенапряжения, допустимые и течение времени, кВ дейст:

а) 20 мин

256

268

279

268

303

326

349

262

274

342

б) 20 с

285

298

311

298

337

363

389

292

305

382

в) 10 с

290

304

317

304

343

370

396

398

311

388

г) 3,5 с

297

311

324

312

353

380

407

306

320

400

д) 1 с

306

320

334

320

362

390

418

314

328

410

е) 0,15

321

335

350

334

378

407

436

328

343

428

Остающееся напряжение при расчетном токе коммутационного напряжения, кВ

а) при волне 1,2/2,5 мс 630 Л

519

542

566

525

592

640

518

541

675

б) при волне 2 мс 500 Л

515

538

562

-

-

-

-

-

-

-

в) при волне 2 мс 1000 А

525

549

573

537

607

654

701

529

552

689

Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой, кВ

3000 А

-

-

-

569

643

693

742

556

580

725

5000 А

600

627

654

601

679

731

783

582

607

759

10000 А

637

663

692

635

718

773

828

608

634

792

Максимальный ток короткого замыкания для сброса давления, кА длительностью

0,2 с

65

65

65

А-65

В-80

А-65

В-80

А-65

В-80

А-65

В-80

80

80

80

1 с, А

600

600

600

600

600

600

600

600

600

600

Таблица П4.2.5

Электрические характеристики ОПН 500 кВ и 750 кВ

Характеристика

Тип ОПН

Exlim ABB

Р

Т

500 кВ

750 кВ

Расчетное (номинальное) напряжение, кВ действ.

396

468

396

444

588

Наибольшее рабочее напряжение ограничителя, кВ действ.

318

350

318

350

462

Номинальный разрядный ток 8/20 мкс, кА

10

10

20

20

20

Квазиустановившиеся перенапряжения, допустимые в течение времени, кВ дейст:

а) 20 мин

384

454

376

422

559

б) 20 с

428

505

420

471

623

в) 10 с

436

515

427

479

635

г) 3,5 с

447

529

440

493

653

д) 1 с

459

543

451

506

670

е) 0,15

479

566

471

528

700

Остающееся напряжение при расчетном токе коммутационного напряжения, кВ

а) при волне 1,2/2,5 мс 1200/1800 А

778

918

764

857

1156

б) при волне 2 мс 500 А

-

-

-

-

-

в) при волне 2 мс 1000 А

771

911

758

850

1125

Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой, кВ

3000 А

816

964

798

894

1183

5000 А

862

1018

835

936

1239

10000 А

911

1077

872

977

1293

Удельная энергоемкость, кДж/кВ расчетного напряжения

7,0

7,0

10,0

100

10,0

Полная энергоемкость всего ограничителя, кДж

2772

3276

3960

4440

5880

Максимальный ток короткого замыкания для сброса давления, кА длительностью

0,2 с

А-65

В-80

А-65

В-80

80

80

80

2 с

Сброс давления происходит за время до 0,5 с; до 1 с при горении дуги ограничитель термически устойчив

То же, что 500 кВ

Испытательные напряжения внешней изоляции:

а) коммутационный импульс 250/2500 мкс в сухом состоянии и под дождем, кВ

*

**

б) полный грозовой импульс, кВ

***

___________

* Должно быть не менее, чем на 20 % выше остающегося напряжения при токе коммутационно перенапряжения 1200 А.

** Должно быть не менее, чем на 20 % выше остающегося напряжения при токе коммутационно перенапряжения 1800 A.

*** Должно быть не менее, чем на 10 % выше остающегося напряжения при токе 5000 А.

4.3. Электрические характеристики ОПН 110 - 500 кВ,
выпускаемых фирмой «ФЕНИКС-88»
в полимерных покрышках

«Феникс-88» производит также ОПН 6 - 35 кВ.

Таблица П4.3.1

Электрические характеристики ОПН 110 - 220 кВ

Параметры

ОПН-110/73

ОПН-110/80

ОПН-110/88

ОПН-220/146

OПH-220/157

ОПН-220/176

Длительное рабочее напряжение ОПН, кВ

73

80

88

146

157

176

Класс напряжения сети, кВ

110

220

Напряжение, допустимое на ОПН в течение, кВ

0,1 с

110

120

132

219

236

264

1,0 с

105

115

127

210

226

253

10 с

100

110

121

200

215

241

20 мин

90

98

108

180

193

216

2 ч

86

94

104

172

185

208

10 ч

82

90

99

165

177

199

24 ч

80

88

97

161

173

194

Остающиеся напряжения, кВ, при импульсе тока с фронтом 30 мкс, длительностью 60 мкс и с амплитудой:

250 А, не более

176

193

212

359

386

433

не менее

169

186

204

346

372

417

500 А, не более

180

197

216

365

393

440

не менее

172

189

208

352

378

424

1000 А, не более

185

203

224

378

407

456

не менее

178

195

215

364

391

438

2000 А, не более

195

214

235

397

427

479

не менее

187

205

225

381

410

459

Остающиеся напряжения, кВ, при импульсе тока с фронтом 8 мкс, длительностью 20 мкс и с амплитудой:

500 А, не более

180

198

217

366

394

442

не менее

173

190

209

353

380

426

3000 А, не более

201

220

242

409

440

493

не менее

193

212

233

394

424

475

5000 А, не более

210

230

253

428

460

516

не менее

202

222

244

412

443

496

10000 А, не более

226

248

273

461

496

556

не менее

218

238

262

444

477

535

20000 А, не более

247

270

297

502

540

605

не менее

237

260

286

483

520

583

Остающиеся напряжения, кВ, при импульсе тока с фронтом 1 мкс, длительностью 4 мкс и с амплитудой 10000 А

не более

246

270

297

501

539

604

не менее

237

259

285

482

518

581

Амплитуда выдерживаемого не менее 20 раз импульса большой длительности (прямоугольный импульс 2000 мкс). А

600

Длина пути утечки изоляции, см, не менее

230

460

Таблица П4.3.2

Электрические характеристики ОПН для защиты разземленных нейтралей трансформаторов 110 - 220 кВ

Параметры

ОПНН-110

ОПНН-220

Длительное рабочее напряжение ОПН, кВ

56

120

Класс напряжения сети, кВ

110

220

Напряжение, кВ, допустимое на ОПН в течение

0,1 с

84,0

180

1,0 с

80,6

173

10 с

76,7

164

60 с

73,9

158

20 мин

68,9

148

2 ч

66,1

142

24 ч

61,6

132

Остающиеся напряжения, кВ, при импульсе тока с фронтом 30 мкс, с длительностью 60 мкс и с амплитудой

250 А, не более

135

295

не менее

130

286

500 А, не более

138

300

не менее

132

290

1000 А, не более

142

311

не менее

137

301

2000 А, не более

150

326

не менее

143

316

Остающиеся напряжения, кВ, при импульсе тока с фронтом 8 мкс, с длительностью 20 мке и с амплитудой:

500 А, не более

138

302

не менее

133

293

3000 А, не более

154

336

не менее

148

325

5000 А, не более

161

352

не менее

155

341

10000 А, не более

174

379

не менее

167

368

20000 A, не более

189

413

не менее

182

402

Остающиеся напряжения, кВ, при импульсе тока с фронтом 1 мкс, с длительностью 4 мкс и с амплитудой 10000 А

не более

189

412

не менее

181

400

Амплитуда выдерживаемого не менее 20 раз импульса большой длительности (прямоугольный импульс 2 мс), А

600

Длина пути утечки изоляции, см, не менее

150

300

Таблица П4.3.3

Электрические характеристики ОПН 500 кВ

Параметры

ОПН-500/303

ОПН-500/333

Длительное рабочее напряжение ОПН, кВ

303

333

Напряжение, допустимое на ОПН в течение:

0,15 с

470

520

1,0 с

440

485

3,5 с

425

470

20 с

390

430

20 мин

365

400

1 ч

355

390

3 ч

345

380

8 ч

335

370

Остающиеся напряжения, кВ, при крутом импульсе тока 1/4 мкс с амплитудой 20000 А

не более

1060

1165

не менее

1020

1115

Остающиеся напряжения, кВ, при грозовом импульсе тока 8/20 мкс, с амплитудой

1500 А, не более

790

870

не менее

760

835

10000 А, не более

910

1000

не менее

875

960

20000 А, не более

975

1070

не менее

940

1030

40000 А, не более

1075

1180

не менее

1035

1135

Остающиеся напряжения, кВ, при коммутационном импульсе тока 30/60 мкс, с амплитудой:

500 А, не более

745

820

не менее

720

790

1000 А, не более

770

845

не менее

740

815

2000 А, не более

810

890

не менее

780

860

Амплитуда выдерживаемого не менее 20 раз импульса большой длительности (прямоугольный импульс 2 мс), А

1200

4.4. Электрические характеристики ограничителей серии ОПН-У 110 - 220 кВ, выпускаемых фирмой «ТАВРИДА-ЭЛЕКТРИК» в полимерных покрышках

«Таврида - Электрик» производит также ОПН 6 - 35 кВ.

Таблица П4.4.1

Электрические характеристики ограничителей серии ОПН-У

Наименование параметра, размерность

Класс напряжения сети, Кв, дейст.

110

220

Наибольшее длительно допустимое напряжение ОПН-У, Uнд, кВ, дейст.

73

77

84

146

154

168

Номинальный разрядный ток 8/20 мкс, кА

10

Остающееся напряжение на ОПН-У, кВ макс, не более, при импульсе тока

150 А. 30/60 мкс*

178

186

203

356

372

406

500 А, 30/60 мкс*

183

193

211

366

386

422

500 А, 8/20 мкс**

185

195

213

370

390

426

5000 А, 8/20 мкс

218

230

251

436

460

502

10000 А, 8/20 мкс

233

246

269

466

492

538

20000 А, 8/20 мкс

251

264

289

502

528

580

Наибольшее напряжение в долях Uнд, допустимое после поглощения ОПН максимальной энергии

См. рисунок

Примечание: * любой импульс с фронтом более 30 мкс, ** не более и не менее

Пропускная способность ограничителей ОПН-У обеспечивает без повреждений воздействие 20 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой 450 А.

Рис. П4.1. Наибольшее допустимое напряжение в долях Uнд в зависимости от воздействия

Длины пути утечки по ГОСТ 16357 и ГОСТ 9920 - в соответствии с указанной заказчиком степенью загрязнения: для II степени загрязнения - 2,25 см/кВ, для III степени загрязнения - 2,5 см/кВ, для IV - 3,1 см/кВ.

Конструкция ограничителя обеспечивает его взрывобезопасность при протекании тока внутреннего замыкания с действующим значением: 40000 А ± 10 % не менее 0,2 с и 800 А ± 10 % не менее 2 с. Категория взрывобезопасности А по ГОСТ 16357-83.

ПРИЛОЖЕНИЕ 5

НАИМЕНЬШИЕ ДОПУСТИМЫЕ РАССТОЯНИЯ В СВЕТУ
ОТ ТОКОПРОВОДЯЩИХ ЧАСТЕЙ ДО РАЗЛИЧНЫХ
ЭЛЕМЕНТОВ ОРУ 110 - 750 кВ И ЗРУ 110 - 330 кВ,
ЗАЩИЩЕННЫХ ОПН С ЗАЩИТНЫМ
УРОВНЕМ ФАЗА - ЗЕМЛЯ 1,8

Применение ОПН вместо разрядников позволяет сократить воздушные изоляционные промежутки и размеры ОРУ и подстанций. Наименьшие допустимые расстояния в свету для ОРУ (ПС) приведены в табл. П5.1.

Пояснения к табл. П5.1:

Для элементов изоляции, находящихся под распределенным потенциалом, изоляционные расстояния следует принимать с учетом фактических значений потенциалов в разных точках изоляции. При отсутствии данных о распределении потенциала следует условно принимать линейный закон падения потенциала вдоль изоляции от полного номинального фазного напряжения со стороны токопроводящих частей до нуля со стороны заземленных частей.

Расстояния от токопроводящих частей или элементов изоляции со стороны токопроводящих частей, находящихся под напряжением, до габаритов трансформаторов, транспортируемых по железнодорожным путям, допускается принять менее размера Б, но не менее размера .

Расстояния Аф-з,  и Аф-ф для ОРУ 220 кВ и выше, расположенных на высоте более 1000 м над уровнем моря, должны быть увеличены в соответствии с требованиями ГОСТ 1516-76, а расстояния Аф-ф, В и Д1 должны быть проверены по условиям ограничения короны на ошиновке ОРУ (ПС).

Наименьшие допустимые расстояния в свету для ЗРУ приведены в табл. П5.2.

Таблица П5.1

Наименьшие расстояния в свету от токопроводящих частей до различных элементов ОРУ (ПС) 110 - 750 кВ, защищенных ограничителями перенапряжений с защитным уровнем фаза - земля 1,8

Наименование расстояния

Обозначение

Изоляционное расстояние, мм, для номинального напряжения, кВ

110

220

330

500

750

ОПН

ОПН

ОПН

ОПН

ОПН

От токопроводящих частей, элементов оборудования и изоляции, находящихся под напряжением, до земли и постоянных внутренних ограждений высотой не менее 2 м, а также стационарных межъячейковых экранов и противопожарных перегородок.

Аф-з

600

1200

2000

3000

5200

От токопроводящих частей, элементов оборудования и изоляции, находящихся под напряжением, до заземленных конструкций: головка аппарата - опора; провод - стойка, траверса; провод - кольцо, стержень.

600

1200

1600

2700

4500

Между токопроводящими частями разных фаз

Аф-ф

750

1600

2200

3400

6000

От токопроводящих частей, элементов оборудования и изоляции, находящихся под напряжением, до постоянных внутренних ограждений высотой до 1,6 м, до транспортируемого оборудования.

Б

1350

1950

2350

3450

5250

Между токопроводящими частями разных цепей в разных плоскостях при обслуживаемой нижней цепи и не отключенной верхней.

В

1800

2400

2800

3900

6000

Or неогражденных токопроводящих частей до земли или до кровли зданий при наибольшем провисании провода.

Г

3300

3900

4700

5700

7900

Между токопроводящими частями разных цепей в разных плоскостях, а также между токопроводящими частями разных цепей по горизонтали при обслуживании одной цепи и неотключенной другой.

Д1

2600

3200

3600

4700

6500

Таблица П5.2

Наименьшие расстояния в свету от токопроводящих частей до различных элементов ЗРУ 110 - 330 кВ, защищенных ограничителями перенапряжений типа ОПН с защитным уровнем фаза - земля 1,8

Наименование расстояние

Обозначение

Изоляционные расстояния, мм, для номинального напряжения, кВ

110

220

330

От токопроводящих частей до заземленных конструкций и частей здания

Аф-з

600

1200

2000

Между проводниками разных фаз

Аф-ф

750

1600

2200

От токопроводящих частей до сплошных ограждений

Б

650

1250

2050

От токопроводящих частей до сетчатых ограждений

В

700

1300

2100

Между неогражденными токопроводящими частями разных цепей

Г

2800

3400

4200

От неогражденных токопроводящих частей до пола

Д

3300

3700

4500

От неогражденных выводов из ЗРУ до земли при выходе их не на территорию ОРУ и при отсутствии проезда пол выводами

Е

5400

6000

6800

От контакта и ножа разъединителя в отключенном положении до ошиновки, присоединенной ко второму контакту

Ж

850

1800

2500

ПРИЛОЖЕНИЕ 6

МЕТОДИКА РАСЧЕТА ОЖИДАЕМОГО СРОКА СЛУЖБЫ ОПН 110 - 1150 кВ

6.1. Исходные положения

Методика расчета ожидаемого срока службы ОПН состоит в проверке надежности его работы при ограничении коммутационных перенапряжений в условиях конкретной электропередачи. Надежность защищающего электропередачу ОПН является достаточной, если ожидаемый с доверительной вероятностью Pдов, срок службы Nсл ОПН, т.е. ожидаемое число лет его безаварийной работы, будет не менее нормируемого техническими условиями. Нормы указаны в таблице П6.1.

Таблица П6.1

Нормируемый техническими условиями на ограничители срок службы

Uн, кВ

110

220

330

500

750

1150

Pдов.

0,98

Nсл, лет, не менее

20

20

25

25

30

30

Методика расчета состоит из следующих этапов:

- расчет статистического распределения амплитуд неограниченных перенапряжений в точке установки ограничителя;

- расчет статистического распределения ресурса, расходуемого резистором ограничителя в течение одного года;

- определение ожидаемого срока службы ограничителя.

Токовые нагрузки на ограничители, установленные на разомкнутом конце, как правило превосходят токовые нагрузки на ограничители питающего конца (рис. П2.1), поэтому оценка надежности, т.е. ожидаемого на заданном уровне доверительной вероятности срока безаварийной службы ОПН, должна производиться для ограничителей, установленных как на питающем, так и на разомкнутом конце передачи отдельно. В ряде случаев такой подход может оказаться оправданным экономически.

В симметричном режиме амплитуда неограниченных перенапряжений k есть произведение ударного коэффициента перенапряжений N на вынужденную составляющую переходного процесса перенапряжений υ:

k = N · υ.                                                            (П6.1)

В несимметричных режимах успешного ОАПВ и при однополюсном к.з. амплитуды неограниченных перенапряжений вычисляются по формулам:

k = N · υОАПВ. kк.з = N · υк.з = N · υ · hк.з.                             (П6.2)

В формулах (П6.1) и (П6.2) ударный коэффициент характеризует вид коммутации и интенсивность переходного процесса, а вынужденная составляющая - схему и режим электропередачи.

В симметричном режиме математическое ожидание () среднеквадратичное отклонение (sk) амплитуды неограниченных перенапряжений определяются так:

                                       (П6.1а)

В несимметричных режимах успешного ОАПВ и однофазного к.з. в качестве  и sk имеем:

                  (П6.2а)

                                (П6.2б)

где  и  - математическое ожидание и дисперсия ударного коэффициента перенапряжений в симметричной коммутации включения ВЛ,

 и  - то же самое для вынужденной составляющей перенапряжений в i-ой коммутации.

Если наименьшая из частот собственных колебаний коммутируемой электропередачи

b1 ³ 1,6ω,                                                      (П6.3а)

то ударный коэффициент перенапряжений, возникающих на ее разомкнутом конце Nр статистически инвариантен относительно структуры и параметров этой передачи. Это означает, что вид закона статистических распределений Nр определяется только типом коммутации (скажем, включение ВЛ или ТАПВ и т.д.), а параметры этого закона, т.е. , sр и т.д. одинаковы для любой электропередачи независимо от ее сложности и класса номинального напряжения.

Ударный коэффициент перенапряжений, возникающих на питающем конце передачи Nп, подчиняется тому же закону, что и Nр. Скажем, если в какой-то коммутации Np распределен по нормальному закону, то в этой коммутации Nп тоже подчиняется нормальному закону, но параметры этого закона другие, ; sпsр.

На рис. П6.1 показаны зависимости  и sп/sр от безразмерного параметра

                                                                             (П6.3б)

Для схемы рис. П2.1, а Xп = X1.

Для схемы рис. П2.1, б:

                             (П6.3в)

Частоту b1/ω следует определять по номограмме Приложения 3, а необходимые для этого величины Xп и λ(1) - по формуле (П6.3в) и данным табл. П2.4 Приложения 2.

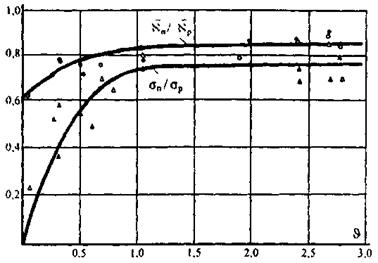

Рис. П6.1. Зависимость отношений  и sп/sр от параметра ϑ: кружки, треугольники - опытные точки, соответственно  и sп/sр; белые и черные значки, соответственно ВЛ без заряда и предварительно заряженные

Таблица П6.2

Система базисных единиц

Uн, кВ

110

220

330

500

750

1150

Uбаз, кВ

103

206

297

428

643

937

Zбаз, Ом

570

530

450

365

330

280

Lбаз, Гн

1,82

1,69

1,43

1,16

1,05

0,89

Cбаз, мкФ

5,6

6,0

7,1

8,7

9,7

11,4

Iбаз, А

180

390

665

1170

1940

3345

Aбаз´103

84

162

229

323

475

682

A/Aбаз

1,71

1,75

1,76

1,77

1,75

1,68

Вольт-амперная характеристика ограничителя при коммутационных перенапряжениях имеет следующий вид:

kост = A · Ia = A · I0,04.

Численные значения параметра A в относительных единицах, т.е. A/Aбаз, указаны в табл. П6.2. Расчеты удобно вести в относительных единицах, приняв за базисные указанные в табл. П6.2.

6.2. Статистические распределения неограниченных перенапряжений в точке установки ОПН

Статистические распределения амплитуд неограниченных перенапряжений, ударные коэффициенты которых не зависят от времени (это все виды коммутаций, кроме успешного и неуспешного ТАПВ) рассчитывают следующим образом. В табл. П6.3 эти виды коммутаций помечены индексами S = 1; 2; 3; 4; 5; 6 и 9. Численные значения математического ожидания  и среднеквадратичного отклонения sN ударных коэффициентов в этих видов перенапряжений, полученные в результате экспериментов в действующих энергосистемах, приведены в табл. П6.3.

Таблица П6.3

Параметры ударных коэффициентов  и sN

S

1

2

3

4

5

6

9*)

1,61

1,39

1,55

2,04

1,4

1,34

NA)/1,53

sN

0,183

0,197

0,15

0,352

0,128

0,132

sNА)/0,175

___________

*) числитель - передачи, оборудованные автоматикой прекращения асинхронного хода (АПАХ) с уставкой ΘA (см. рис. П6.2);

знаменатель - передачи без АПАХ.

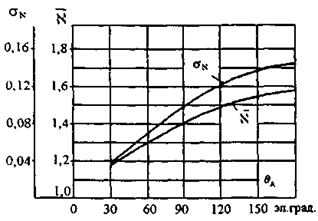

Рис. П6.2. Зависимость математического ожидания и среднеквадратичного отклонения ударных коэффициентов при разрыве электропередачи из-за асинхронного хода от установки АПАХ

В этих коммутациях статистические распределения амплитуд неограниченных перенапряжений определяются по следующим формулам:

для S = 1; 2; 3

                                              (П6.4)

для S = 4; 5; 6 Рк.з(kк.з) определяется по формуле (П6.4) при значении ;

для S = 9 с устройством АПАХ PАХ(kАХ) определяется по формуле (П6.4) при значении ; при отсутствии АПАХ - при значении .

В формуле (П6.4) Pк(k), Pк.з(kк.з) и PАХ(kАХ) определяют по кривой рис. П6.5, а значения  и  - по формулам (П2.5а) и (П2.7) - (П2.14а) Приложения 2.

Статистические распределения амплитуд неограниченных перенапряжений, ударные коэффициенты которых зависят от времени (это успешное и неуспешное ТАПВ, в табл. П6.3 они помечены индексами S = 7 и S = 8) определяют следующим образом.

Таблица П6.4

Ожидаемое число воздействий на резистор одной фазы ОПН за год

S

Вид коммутации

для электропередач, кВ

110

220

330

500

750

1150

1

Плановое включение ненагруженной линии

5 - 8

5 - 8

3 - 6

3 - 6

1 - 3

1 - 3

2

Включение ненагруженной блочной электропередачи

5 - 8

5 - 8

-

3

Успешное ОАПВ

-

-

2,3 · 10-3l

1,45 · 10-3l

1,2 · 10-2l

9 · 10-6l

4

Отключение масляными выключателями ненагруженной линии с короткозамкнутой фазой

3 - 5

3 - 5

-

5

Разрыв передачи после неуспешного ОАПВ

-

-

9,1 · 10-3l

1,35 · 10-2l

6,1 · 10-3l

4 · 10-6l

6

Трехфазный разрыв передачи вследствие ликвидации несимметричного к.з.

3,3 · 10-2l

1 · 102l

2,7 · 10-2l

6,5 · 10-3l

1 · 10-3l

0,8 · 10-6l

7

Успешное ТАПВ

2,3 · 10-2l

6,1 · 10-2l

5 · 10-4l

2,6 · 10-4l

2,4 · 10-4l

1,2 · 10-4l

8

Неуспешное ТАПВ

4,4 · 10-2l

2,15 · 10-2l

7 · 10-3l

6,8 · 10-3l

1,2 · 10-4l

0,8 · 10-6l

9

Разрыв передачи при асинхронном ходе

-

-

3,5 · 10-5l

5,4 · 10-5l

4,8 · 10-5l

4,5 · 10-7l

Примечание: для S = 3; 5; 6; 7; 8 и 9 указаны удельные значения на 100 км линии длиной l, км.

Коммутация успешного ТАПВ (S = 7). Для известной величины бестоковой паузы tАПВ по кривым рис. П6.3 определяются параметры статистического распределения ударных коэффициентов  и sк. По формуле (П2.5) Приложения 2 рассчитывается математическое ожидание вынужденного, напряжения . По кривой на рис. П6.5 определяется функция распределения амплитуд неограниченных перенапряжений, которая при успешном ТАПВ дается выражением

                                                (П6.5а)

где υ = υр, либо υ = υп.

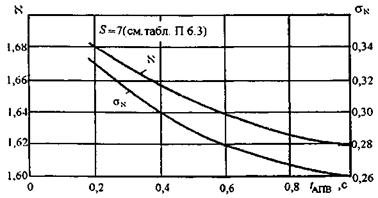

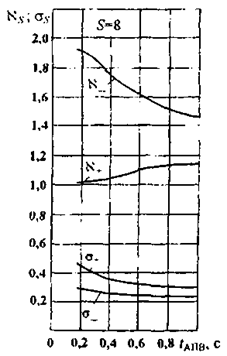

Рис. П6.3. Зависимость параметров распределения ударных коэффициентов при успешном ТАВП от длительности бестоковой паузы

Если в электропередачах 110 - 500 кВ ЭМТН вынесены за линейный выключатель, т.е. установлены непосредственно на коммутируемом участке ВЛ, причем на участке ВЛ 500 кВ нет компенсационных реакторов, то независимо от длительности бестоковой паузы , sN = 0,183.

Коммутация неуспешного ТАПВ (S = 8). Для известной величины бестоковой паузы tАПВ по кривым рис. П6.4 определяют параметры статистического распределения ударных коэффициентов ; ; s- и s+.

По кривой рис. П6.5 определяют две функции статистического распределения амплитуд неограниченных перенапряжений в коммутации неуспешного ТАПВ:

;                        (П6.5б)

Распределение амплитуд неограниченных перенапряжений при неуспешном ТАПВ дается следующим выражением:

P(k) = 0,55P-(k) + 0,85P+(k).                                           (П6.6)

Распределение амплитуд неограниченных перенапряжений при успешном ОАПВ (в табл. П6.3 эта коммутация помечена индексом S = 3) определяется следующим образом. Для известной величины бестоковой паузы tОАПВ по формулам (П2.15 - П2.25) Приложения 2 рассчитывают минимальное υ1 и максимальное υ2 значения случайных годовых изменений вынужденного напряжения при успешном ОАПВ. Затем по формулам

                                          (П6.7а)

                 (П6.7б)

определяют математическое ожидание и дисперсию вынужденного напряжения при успешном ОАПВ.

По кривой рис. П6.5 определяют функцию распределения амплитуд неограниченных перенапряжений в коммутации успешного ОАПВ:

                                (П6.8)

Рис. П6.4. Зависимость параметров распределения ударных коэффициентов при неуспешном ТАПП от длительности бестоковой паузы

Рис. П6.5. Функция распределения амплитуд неограниченных перенапряжений (υ; υк.з; υОАПВ определяются по формуле (П6.7а) и по формулам Приложения 2)

6.3. Расчет статистического распределения ресурса, расходуемого резистором ОПН в течение одного года

Ресурс, расходуемый резистором ограничителя в течение одного года, равен

                                                  (П6.9)

где NS - ожидаемое число воздействий на ОПН в коммутации S-го типа в течение одного года эксплуатации (см. табл. П6.3);

 - математическое ожидание ресурса пропускной способности, расходуемого в одной коммутации S-го типа.

Математическое ожидание ресурса, расходуемого в одной коммутации S-го типа, определяется с помощью графического построения, показанного на рис. П6.6, где в третьем квадранте откладывается функция kS = f(TOS), вычисляемая по формуле:

                                   (П6.10)

где kS - неограниченные перенапряжения в коммутации S-го типа; вспомогательный параметр bS для электропередач 110, 220 и 330 кВ равен единице. Для электропередач 500, 750 и 1150 кВ, если в точке установки ограничителя включен компенсирующий реактор, вспомогательный bS зависит от амплитуды неограниченных перенапряжений и равен

bS = 1 + aS/Xр.                                                 (П6.11)

Величина коэффициента aS указана в табл. П6.5.

Таблица П6.5

Усредненные численные значения коэффициента aS

Uн, кВ

Величина kS

1,9

2,1

2,3

2,5

2,7

2,9

500

0,25

0,29

0,32

0,34

0,36

0,38

750

0,27

0,31

0,34

0,38

0,38

0,40

1150

0,30

0,35

0,38

0,40

0,42

0,44

Во втором квадранте на рис. П6.6 откладывается функция статистического распределения амплитуд неограниченных перенапряжений Pk(ks), рассчитанная по формулам (П6.4) - (П6.6) и указаниям, изложенным в пункте 2 Приложения 6.

В результате дальнейшего построения, ход которого на рис. П6.6 показан пунктиром со стрелками, в первом квадранте рис. П6.6 строится зависимость PTS(TOS) - функция статистического распределения ресурса пропускной способности, расходуемого резистором ОПН в одной коммутации S-го типа. Расчет PTS(TOS) повторяется для всех S, т.е. для электропередач 110 и 220 кВ пять раз (S = 1 или 2; 4; 6; 7 и 8); для электропередач 330, 500 и 750 кВ семь раз (S = 1; 3; 5; 6; 7; 8 и 9) (см. табл. П6.3).

На том же рис. П6.6 показан способ графического определения математического ожидания , отвечающего заданной доверительной вероятности Pдов. Для этого из точки PTS(TOS) = Pдов проводится показанная на рис. П6.6 прямая, параллельная оси абсцисс. Затем путем нескольких проб уравниваются площади, помеченные на рис. П6.6 знаками «+» и «-». Точка пересечения показанной на рис. П6.6 вертикальной прямой, уравнивающей площади, с осью абсцисс есть искомое значение математического ожидания.

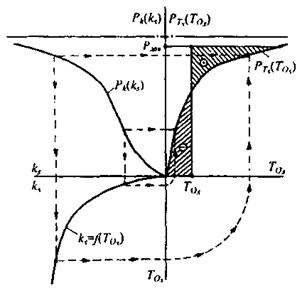

Рис. П6.6. Графическое построение статистического распределения РTS(TOS) и математического ожидания TOS ресурса, расходуемого в одной коммутации S-го типа, при заданной доверительной вероятности Pдов

6.4. Определение ожидаемого срока службы ОПН

Математическое ожидание срока службы ОПН определяется по формуле:

                                             (П6.12)

где Tрасп - исходный (располагаемый) ресурс пропускной способности, которым обладает вновь изготовленный ОПН:

Tрасх - математическое ожидание расходуемого в процессе коммутаций ресурса. Численные значения NS даны в табл. П6.3, a  определено с помощью построения, показанного на рис. П6.6.

Срок службы ОПН, определенный с доверительной вероятностью Pдов, равен:

                                (П6.13)

где TOS(Pдов) дается величиной TOS, отвечающей Pдов, указанному в табл. П6.1.

Значения располагаемого ресурса задаются техническими условиями на ОПН. Численные значения Tрасп для ограничителей, изготавливаемых НПО «Электрокерамика» (Санкт-Петербург), приведены в табл. П6.6.

Таблица П6.6

Исходный (располагаемый) ресурс пропускной способности ОПН

Uн, кВ

110

220

330

500

750

1150

Tрасп, отн. ед

97

26

17

22

ОПН-16

ОПНО-8

11

6.5. Программа расчета ожидаемого срока службы ограничителей 110 - 1150 кВ

Для оценки надежности работы ограничителей 110 - 1150 кВ, т.е. ожидаемого на заданном уровне доверительной вероятности срока безаварийной службы ОПН, защищающих от коммутационных перенапряжений конкретную электропередачу, в НИИПТ разработана программа расчета (РЕМА. 1).

ПРИЛОЖЕНИЕ 7

ПРИМЕР ВЫБОРА СИСТЕМЫ ГРОЗОЗАЩИТЫ ИЗОЛЯЦИИ ПИТАЮЩИХ КРУЭ БЛОЧНЫХ ТРАНСФОРМАТОРОВ (АВТОТРАНСФОРМАТОРОВ)

Для того, чтобы проследить влияние различных элементов комплекса защитных средств, было выбрано наиболее неблагоприятное, с точки зрения перенапряжений, оперативное состояние электрической схемы КРУЭ 500 кВ, показанное на рис. П7.1, когда грозовая волна распространялась по линии ВЛ-2, а все другие присоединения, кроме БЛОКА-1, отключены. Такая ситуация может отвечать, например, пусковому этапу. Соответствующая расчетная схема будет иметь вид, показанный на рис. П7.2. Результаты расчетов, которые выполнялись по программе РВПМ и методам, изложенным в Части 3, суммированы в табл. П7.1.

Из табл. П7.1 видно, что при воздействии набегающих с ВЛ волн грозовых перенапряжений, наилучшие условия работы внутренней изоляции питающего КРУЭ блочного трансформатора обеспечиваются схемой № 5 табл. П7.1. В этой схеме защита осуществляется двумя ограничителями типа ОПН, установленными с двух сторон блочного трансформатора. При этом амплитуда воздействующих на трансформатор атмосферных перенапряжений Uт не превосходит (2,5 - 2,6)Uфм.

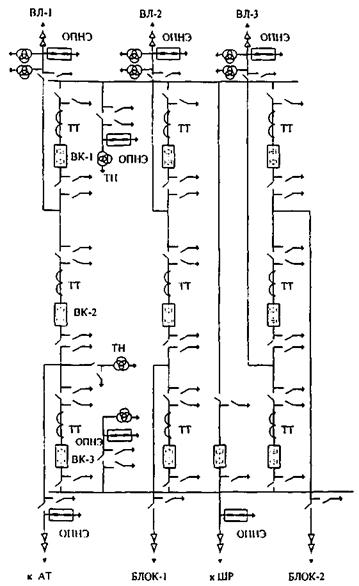

Рис. П7.1. Электрическая схема компоновки КРУЭ 500 кВ. Полуторная схема 3/2

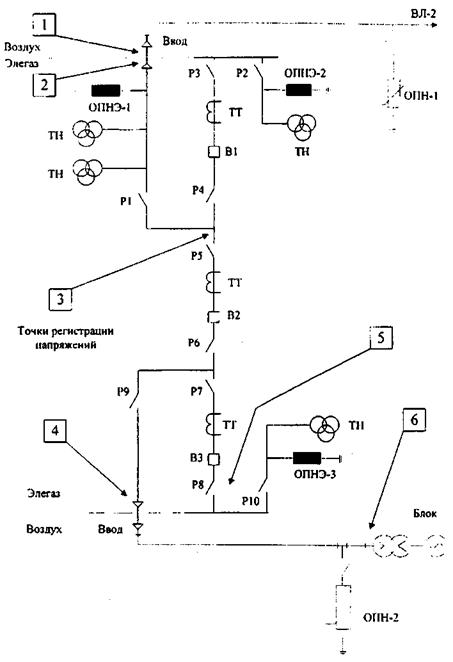

Рис. П7.2. Расчетная схема КРУЭ 500 кВ, отвечающая электрической схеме

Таблица П7.1

Грозовые перенапряжения, воздействующие на блочные трансформаторы КРУЭ 500 кВ

№ схемы

Условное изображение схемы: l - расстояние ОПН - трансформатор

l, м

Входная емкость (Cтр) трансформатора, пФ

2,5

5,0

10,0

1

10

3,30

3,19

2,87

15

3,51

3,35

3,03

2

10

2,79

2,84

2,86

15

2,95

3,00

3,00

3

10

2,64

2,69

2,71

15

2,79

2,84

2,86

4

10

2,69

2,67

2,44

15

2,83

2,77

2,53

5

10

2,34

2,39

2,43

15

2,44

2,49

2,52

ПРИЛОЖЕНИЕ 8

ПРИМЕРЫ РАСЧЕТА ОЖИДАЕМОГО СРОКА СЛУЖБЫ ОПН

ПРИМЕР П8.1. Расчет вынужденного напряжения переходного процесса перенапряжений частоты 50 Гц

В качестве примера рассмотрим электропередачу 750 кВ, расчетная схема для определения симметричного и несимметричного вынужденного напряжения при всех коммутациях, кроме успешного ОАПВ, показана на рис. П2.1б, при коммутации успешного ОАПВ - на рис. П2.4б.

8.1.1. Исходные данные:

ВЛ Uн = 750 кВ длиной l = 400 км. Опоры с разрезанными тросами. Количество реакторов: на питающем конце - 1; на приемном конце - 1. Питающая схема с эквивалентным реактивным сопротивлением X для минимального и максимального режима по прямой и нулевой последовательности: ; ; ...; ; ; ...;

Приемная схема с эквивалентным реактивным сопротивлением X по прямой и нулевой последовательности: ; .

По табл. П2.1 и П2.2 для Uн = 750 кВ определяем ; ; λ = 1,08 · 10-3 l = 1,08 · 400 · 10-3 = 0,432 рад; λ0 = 1,768 · 10-3 l = 0,707 рад.

Реактивное сопротивление реакторов на питающем и приемном концах в схеме без нулевого реактора одинаково Xp = 1880 Ом.

Значения модулей векторов э.д.с. E зависят от вида коммутации. Примем для всех коммутаций Emin = 1,0, а Еmax в соответствии с диапазоном, указанным в табл. 1.5.

Для удобства расчетов и наглядности составим рабочую таблицу видов коммутаций для ВЛ 750, используя нумерацию видов из табл. П6.4.

Таблица П8.1

Таблица значений вынужденного напряжения на разомкнутом конце электропередачи в зависимости от Еmax и вида коммутации

S

Вид коммутации

Emax

Тип режима

1

Плановое включение ненагруженной линии

1,0

Симметричный

1,14

3

Успешное ОАПВ

1,15

Несимметричный

1,28

5

Разрыв передачи после неуспешного ОАПВ

1,15

Несимметричный

1,2

6

Трехфазный разрыв передачи вследствие ликвидации несимметричного к.з.

1,15

Несимметричный

1,2

7

Успешное ТАПВ

1,15

Симметричный

1,21

8

Неуспешное ТАПВ

1,15

Несимметричный

1,2

9

Разрыв передачи при асинхронном ходе

1,25

Симметричный

1,24

8.1.2. Расчет вынужденного напряжения переходного процесса в симметричном режиме

Для ВЛ 750 вынужденное напряжение вычисляется по формулам П2.2а на разомкнутом υр и питающем υп концах. По формуле П2.2б определим вспомогательные параметры, не зависящие от вида коммутации и значения э.д.с. E.

Для X1 = 144 Ом:

jр = (0,374 рад); cosjр = 0,931; cos(λ + jр) = 0,693.

Для X1min - 100 Ом определяя аналогично, получаем:

jр = (0,225 рад); cosjр = 0,975; cos(λ + jр) = 0,791.

По формулам П2.2а определим максимальное и минимальное ненасыщенные значения вынужденного напряжения на разомкнутом и питающем концах для различных видов коммутаций и Emax.

8.1.2.1. Коммутация планового включения

 υпmax = υпс2 = 1,165 · 0,908 = 1,057;

 υпmin = υпс1 = 1,114 · 0,908 = 1,01.

Поскольку υпс2 < 1,15, то учитывать насыщение не нужно, тогда υрс2 = υ2 и υрс1 = υ1.

Математическое ожидание  и дисперсия s2 вынужденного напряжения при плановом включении ненагруженной линии на разомкнутом конце ВЛ 750 вычисляются по формулам П2.5а, П2.5б:

 s2 = 3,55 · 10-3

8.1.2.2. Коммутация успешного ТАПВ

Поскольку Emin для всех коммутаций принято одинаковым и равным единице, то υрmin также будет одинаковым и равным 1,114. Величина υрmax определяется также, как в П2.1, но при значении E - Emax = 1,15.

Получим:

 υпmax  υпс2 = 1,46 · 0,908 = 1,22;

Поскольку υпс2 = 1,22 > 1,15, то необходим учет насыщения, который проводится с использованием формул П2.3в и кривых рис. П2.2, П2.3. Расчеты проведены при Zбаз = 10 кОм.

j2 = arctg(1880/265) = 1,43 рад: tg(λ + j2) = -3,33;

 η2 = 13,8 · 10-3

По кривым рис. П2.3 при η2 = 13,8 · 10-3 и υпс2 = 1,22 определяем верхний предел насыщенного значения υп2 = 1,19. По формуле П2.4 находим максимальное значение вынужденного напряжения на разомкнутом конце:

При υр1 = 1,114 и υр2 = 1,31 определяем математическое ожидание вынужденного напряжения при коммутации успешного ТАПВ:

 s2 = 6,4 · 10-3.

8.1.2.3. Коммутация разрыва передачи при асинхронном ходе

Проводя вычисления, аналогичные приведенным выше, получаем υпсmax = 1,32, определяем насыщенное значение υпmax при η2 = 13,8 · 10-3: υпmax = 1,26, υрmax = 1,26/0,908 = 1,39;

Математическое ожидание вынужденного напряжения ; дисперсия: s2 = 0,01.

8.1.3. Расчет вынужденного напряжения переходного процесса в несимметричном режиме

Определим коэффициент несимметрии hк.з в начале hк1, и в конце hк2 линии при максимальной X1max = 144 Ом и минимальной X1min = 100 Ом реактивностях питающей системы.

Примем входные сопротивления, рассчитанные по параметрами прямой и обратной последовательности, равными , тогда в соответствии с формулой (П2.9) v2 = 1; e = 1/(2 + vυ). Формула (П2.8) примет следующий вид:

По формулам (П2.11) и (П2.13) определим вспомогательные параметры: при X1 = 144 Оm



при однополюсном к.з. в конце линии

 e = 1/(2 + 1,817) = 0,258,

при к.з. в начале линии

v0 = 76,7/133,75 = 0,573; e = 1/(2 + 0,573) = 0,389,

при Xmin = 100 Ом

при к.з. на конце линии v0 = 2,05, e = 0,247, hк2 = 1,15;

при к.з. в начале линии v0 = 0,55, e = 0,392, hк1 = 0,925.

Полученные четыре значения коэффициента несимметрии hк.з. дают максимальные значения в зависимости от режима передачи и местоположения к.з. на линии. Для расчета минимального значения υmin примем hк.з. = 0,925, для расчета максимального значения υmax - hк.з. = 1,12.

Поскольку для коммутации с несимметричным режимом питания (разрыв передачи после неуспешного ОАПВ, трехфазный разрыв передачи вследствие ликвидации несимметричного к.з. и неуспешное ТАПВ) принято одинаковое значение E = 1,15, то величина υ будет вычисляться следующим образом. Расчет υр и υп при E = 1 (см. в п. 1.1, коммутация планового включения):

υрсmin = 1,114;

υпсmin = 1,01:

υрск1 = υрсmin · hк1 = 1,114 · 0,925 = 1,03;

υпск1 = υпсmin · hк1 = 0,934.

При E = 1,15:

υpcmax = 1,165 · 1,15 = 1,34;

υncmax = 0,908 · 1,34 = 1,22;

υpcк2 = υрсmin × hк2 = 1,34 · 1,12 = 1,5;

υпск2 = υпсmax · hк2 = 1,37.

Поскольку υпск2 > 1,15, то необходим учет насыщения (см. п. 1.2).

По кривым рис. П2.3. при η2 = 13,8 · 10-3 и υпск2 = 1,37 определяем насыщенное значение вынужденного напряжения υпк2 = 1,29, тогда υрк2 = 1,29/0,908 = 1,42.

Для определения математического ожидания  на разомкнутом конце ВЛ примем υк1 = 1,03 и υк2 = 1,42, тогда ; s2 = 0,022.

8.1.4. Расчет вынужденного напряжения частоты 50 Гц в несимметричном режиме при успешном ОАПВ

Аналогично проведенным выше расчетам вычисляют максимальное υmax и минимальное υmin значения вынужденного напряжения, затем по формуле (П2.26) - математическое ожидание . Ввиду большого объема вычислений подробный расчет проведем только для υmax минимальное значение приведем без промежуточных вычислений.

По формулам П2.20, П2.21 и П2.16 определим вспомогательные параметры n1,0, m и q:

по параметрам прямой последовательности электропередачи Xр = 940; X1 = 133,75;

cosjp = 0,975; cos(λ - jp) = 0,795; cosj = 0,645; cos(λ - j) = 0,9;

n1 = 100 · 0,645 · 0,795/(133,75 · 0,975 · 0,9) = 0,437;

по параметрам нулевой последовательности электропередачи ; ;

; ; ; ;

n0 = 54 · 0,141 · 0,999/(76,73 · 0,923 · 0,542) = 0,198;

По формуле П2.24 определяем максимальное значение угла Θ2 при tОАПВ = 0,6 с, вычислив предварительно значение аргумента функции arcsin:

 arcsin(0,839) = 57°;

 cosΘ2 = 0,366.

Проведя аналогичные расчеты для Xmin и Еmin, получаем:

qmin = 1,034; Θ1 = 40,17°; cosΘ1 = 0,764.

Подставив полученные значения в формулу П2.25, получаем

Математическое ожидание вынужденного напряжения при успешном ОАПВ равно (см. формулу П2.26) ; дисперсия (см. формулу П2.5б) s2 = 0,0043.

8.2. Расчет ожидаемого срока службы ОПН 750 кВ

8.2.1. Расчет статистического распределения амплитуд неограниченных перенапряжений в точке установки ограничителя

Произведем расчет для ограничителя, установленного на разомкнутом конце электропередачи. Используя значения математического ожидания вынужденного напряжения , вычисленные для всех видов коммутаций в предыдущем примере, значения параметров ударных коэффициентов из табл. П6.4, рис. П6.3, П6.4, с помощью кривой рис. П6.5 и формул П6.4 - П6.6, вычислим зависимости Ps(k) - распределение амплитуд неограниченных перенапряжений.

Для коммутаций, ударные коэффициенты которых не зависят от времени (S = 1; 3; 5; 6; 9) распределения амплитуд неограниченных перенапряжений Ps(k) определяются одинаково. Покажем расчет на примере коммутации S = 1 плановое включение ненагруженной линии.

Для этой коммутации имеем:

; из табл. П6.4 - ; sк = 0,183.

Подставляя эти значения в формулу П6.4а, получаем:

Значения аргумента, обозначим его Y, определяют по кривой рис. П6.5 при заданном значении функции P(Y). Например, для P(Y) = 0,5 получим Y = 0, тогда k = 0,209 · Y + 1,835. Таким образом, определяются значения k в диапазоне изменения P(Y) от 0 до 1 и строится зависимость P1(k), показанная на рис. П8.1.

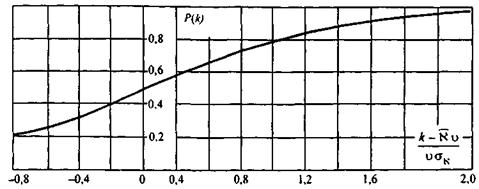

Рис. П8.1. Зависимость P(k) для коммутации планового включения

Для коммутации № 7 (успешное ТАПВ) значения ударных коэффициентов N и sN зависят от величины бестоковой паузы tАПВ и определяются по кривым рис. П6.3. Для принятой величины tАПВ = 0,6 с получим N = 1,64; sN = 0,28 (см. предыдущий пример). В остальном процедура построения P7(k) аналогична приведенной выше.

Для коммутации № 8 (неуспешное ТАПВ) методика построения зависимости Р8(k) следующая. Для известной паузы tАПВ = 0,6 с по кривым рис. П6.4 определяют параметры двух функций P(k)- и P(k)+: N- = 1,62; s- = 0,25; N+ = 1,1; s+ = 0,34.

Подставляя полученные значения параметров в формулы П6.5 и задавая значения k, например, в диапазоне 1,4 - 2, по кривой рис. П6.5 определяем две вспомогательные функции P(k)- и P(k)+. Подставляя полученные значения P(k)-, P(k)+ в формулу П6.6, получим распределение амплитуд неограниченных перенапряжений при неуспешном ТАПВ.

Для примера определим значение P(k) при k = 1,8. Найдем:



P(1,8) = 0,55 · 0,26 + 0,85 · 0,86 = 0,87.

Аналогичным образом строится зависимость P(k) в диапазоне от 0 до 1.

8.2.2. Расчет статистического распределения ресурса, расходуемого резистором ОПН в течение одного года

Зависимость между амплитудой неограниченных перенапряжений k и величиной расходуемого ресурса Tos дается формулой П6.10. Для ОПН 750 кВ эта формула имеет вид:

Решение этого уравнения для нахождения Tos достаточно трудоемкая задача, поэтому удобнее пользоваться графической зависимостью Tos(k), представленной на рис. П8.2.

Используя полученные зависимости Ps(k) и Тos(k), получаем искомые функции Ps(Tos) статистического распределения ресурса пропускной способности, расходуемого резистором ОПН в рассматриваемых коммутациях. Для коммутации S = 1 процесс построения и полученная зависимость Ps(Tos) приведены на рис. П8.3. На этом же рисунке показан способ графического определения математического ожидания расходуемого ресурса  в данной коммутации. Величина .

Рис. П8.2. Зависимость T(k) для ОПН-750 кВ

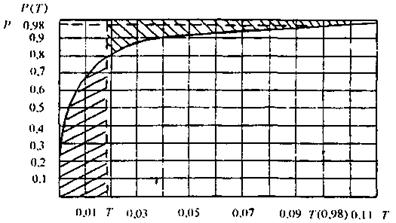

Рис. П8.3. Зависимость P(T) для коммутации планового включения. Зависимость строится на основании кривых рис. П8.1 и П8.2. Например: вероятности P = 0,8 на рис. П8.1 соответствует k = 2. Этому значению k на кривой рис. П8.2 соответствует Т = 0,002. Следовательно, на рис. П8.3 искомая точка будет иметь координаты P = 0,8, T = 0,02

Для остальных коммутаций определенные аналогичным образом значения  приведены в следующей таблице П8.2, где также лапы величины ожидаемых количеств воздействий N, на резистор одной фазы ОПН в год для ВЛ 750 кВ длиной 400 км и величины расходуемого ресурса, определенные при P = 0,98.

Таблица П8.2

S

Вид коммутации

Ns

Ns, Tos

Tos(0,98)

1

Плановое включение ненагруженной линии

3

0,019

0,057

0,1

3

Успешное ОАПВ

0,48

0,05

0,024

0,185

5

Разрыв передачи после неуспешного ОАПВ

2,44

0,002

0,0049

0,016

6

Трехфазный разрыв передачи вследствие ликвидации несимметричного к.з.

0,4

0,001

0,0004

0,008

7

Успешное ТАПВ

0,1

0,18

0,018

0,67

8

Неуспешное ТАПВ

0,05

0,0004

0,00002

0,004

9

Разрыв передачи при асинхронном ходе

0,02

0,03

0,0006

0,16

Суммируя данные предпоследнего столбца табл. П8.2, определим, в соответствии со знаменателем формулы П6.12 математическое ожидание ресурса , расходуемого во всех коммутациях в течение одного года. В данном примере величина  равна 0,105 о.е., определенное по формуле П6.12 математическое ожидание срока службы ОПН-750 составит  года. Срок службы ОПН-750, оцененный с доверительной вероятностью Pдов = 0,98, определяется по формуле П6.13. Величины расходуемого ресурса, отвечающие вероятности P = 0,98, определенные по кривым Ps(Tos), аналогичным рис. П8.3, приведены в последнем столбце табл. П8.2. Умножив Tos(P = 0,98) на Ns и просуммировав по всем коммутациям, получаем величину расходуемого ресурса, которая с вероятностью 0,98 не будет превышена в течение одного года работы ОПН. Для данного ОПН-750 получим Tрасч(P = 0,98) = 0,504 о.е., Nсл = 16/0,504 = 32 года, т.е. срок службы, оцененный с доверительной вероятностью 0,98, составит не менее 32 лет.

Все приведенные выше оценки сделаны для ОПН, установленного на разомкнутом конце электропередачи. Если провести аналогичные расчеты для ограничителя, установленного на питающем конце, то срок службы, оцененный с доверительной вероятностью 0,98, составит не менее 98 лет. В данном случае разумно использовать на питающем конце электропередачи ограничитель ОПНО-750. Для ОПНО-750 величина располагаемого ресурса (по данным завода-изготовителя) равна: Tрасп = 8 о.е. Тогда срок службы ОПНО-750, оцененный с доверительной вероятностью 0,98, составит не менее 49 лет.

ПРИЛОЖЕНИЕ 9

РЕКОМЕНДУЕМЫЕ МЭК ИСПЫТАТЕЛЬНЫЕ НАПРЯЖЕНИЯ ЭЛЕГАЗОВЫХ КРУ И ВСТРАИВАЕМОГО В НИХ ОБОРУДОВАНИЯ

1. Рекомендуемые МЭК испытательные напряжения приведены в табл. П9.1.

2. Защитные характеристики элегазовых ограничителей типа ОПНЭ и серийных типа ОПН-УХЛ1 или типа ОПН-У1 должны быть идентичны. Эти характеристики приведены в табл. П4.1 Приложения 4.


Таблица П9.1

Рекомендуемые МЭК испытательные напряжения элегазовых КРУ и встраиваемого в них оборудования

Uном, кВ

Грозовой импульс 1,5/40 мкс, кВ

Коммутационный импульс 1,2/2,5 мс, кВ

Напряжение частоты 50 Гц, кВ, 60 с.

полный

срезанный

относительно земли*

между контактами выключателя и разъединителя

относительно земли и между полюсами**

между контактами

Относительно земли и между полюсами

между контактами

электромагнитные трансформаторы напряжения

КРУЭ

измерительные трансформаторы и вводы, испытываемые отдельно

выключатели

разъединители

выключатели

разъединители

110

550

630

550

-

-

230

230

230

265

220

950

1050

950

-

-

395

395

325

375

330

1175

1380

1175

950**

1095

450

510

575

500

1425

1725

1425

1175**

1330

620

630

815

750

2100

2550

2100

1425**

2000

830

830

1240

___________

* - для вводов «воздух - элегаз» категории размещения 1 в сухом состоянии и под дождем;

** - требование к изоляции между полюсами только для классов напряжения 110 и 220 кВ.


ЧАСТЬ 2

ЗАЩИТА ОТ ВНУТРЕННИХ ПЕРЕНАПРЯЖЕНИЙ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ 6 - 35 кВ

РАЗДЕЛ 5. ЗАЩИТА ОТ ВНУТРЕННИХ ПЕРЕНАПРЯЖЕНИЙ СЕТЕЙ 6 - 35 кВ

5.1. Исходные положения

Работающие с незаземленной эффективно нейтралью сети напряжением 6 - 35 кВ должны иметь изолированную, резонансно заземленную либо резистивно заземленную нейтраль.

Основным защитным мероприятием в сетях 6 - 35 кВ является компенсация емкостных токов замыкания на землю с помощью дугогасяшего реактора (ДГР). Установка ДГР служит, в первую очередь, для защиты от действия заземляющей дуги (от термического повреждения оборудования и перехода дуги на другие фазы), но одновременно снижает перенапряжения дуговых замыканий на землю.

В воздушных и смешанных сетях с компенсацией емкостных токов должны быть выполнены мероприятия против резонансного повышения напряжения при появлении в сети емкостной несимметрии и при неполнофазных коммутациях.

В сетях 6 - 35 кВ с изолированной или резонансно заземленной нейтралью внутренние перенапряжения обычно не опасны для изоляции, поэтому в применении специальных защитных мероприятий, за редким исключением, нет необходимости, но отказ от защиты должен быть обоснован. Вместе с тем, нельзя исключить ухудшения (например, старения) изоляции в периоды между очередными эксплуатационными профилактическими испытаниями, поэтому для повышения надежности работы изоляции сетей, прежде всего, состаренной в процессе многолетней эксплуатации, целесообразно в конкретных условиях эксплуатации предусматривать дополнительные средства ограничения внутренних перенапряжений (установка ОПН, демпфирующих RC-цепочек, резисторов в нейтрали и др.).

Обязательной является защита от перенапряжений, возникающих при коммутации малых индуктивных токов вакуумными выключателями.

В сетях 6 - 35 кВ должны быть приняты меры по предотвращению или снижению вероятности опасных резонансных и феррорезонансных колебаний.

Осциллограммы, иллюстрирующие феррорезонансные колебания, показаны на рис. 5.1. Этот режим возник в действующей сети 35 кВ после отключения однофазного металлического замыкания на землю. Показанные на рис. 5.1 колебания относятся к классу так называемых почтипериодических режимов.

Амплитуды перенапряжений, возникающих в режимах почтипериодических колебаний, обычно опасности для изоляции ТН не представляют. Однако, как показала расшифровка осциллограмм, приведенных на рис. 5.1, зачастую они сопровождаются большими многократно повторяющимися и длительно (в течение нескольких секунд) воздействующими бросками тока в обмотках, поэтому такие режимы могут стать причиной термического повреждения ТН.

Так, в процессе феррорезонансных почти периодических колебаний, приведенных на рис. 5.1. амплитуды этих бросов достигали 300 - 500 мА, что в 5 - 8,5 раз превышает допустимые по нагреву токи.

Почтипериодичность этих режимов связана с наличием в потокосцеплении ТН апериодической составляющей, происхождение которой, по-видимому, вызвано повторными пробоями промежутка после отключения к.з.

Всегда требуется защита неиспользуемых обмоток трансформаторов от электростатических и электромагнитных влияний.

Допустимые кратности перенапряжений на электрооборудовании сетей 6 - 35 кВ указаны в Приложении 10.

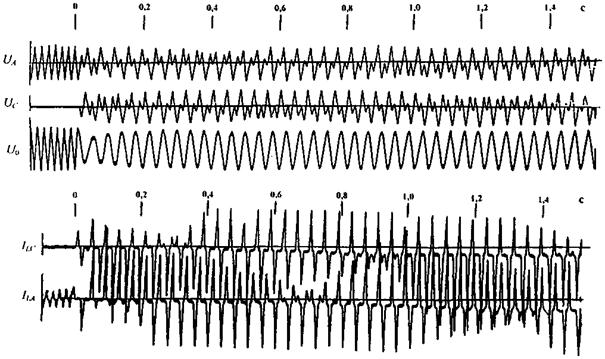

Рис. 5.1. Осциллограмма феррорезонансных почтипериодических колебаний. Действующая сеть 35 кВ. Длина ВЛ 25 км: два 3НОМ-35

5.2. Компенсация емкостного тока на землю

Вопрос о необходимости применения ДГР и о его мощности решается на основе расчета или измерения величины емкостного тока замыкания на землю. Дугогасящие аппараты для компенсации емкостного тока замыкания на землю должны устанавливаться, если его величина превышает следующие значения:

Номинальное напряжение сети, кВ

6

10

15 - 20

35

Емкостной ток замыкания на землю, А

30

20

15

10

В сетях 6 - 35 кВ с ВЛ на железобетонных или металлических опорах дугогасящие аппараты должны устанавливаться при емкостном токе замыкания на землю более 10 А. В сетях 6 - 35 кВ с повышенными требованиями к электробезопасности (сети открытых горных и торфяных разработок, шахтных и т.п.) компенсация требуется при емкостном токе 5 А и более.

Как правило, ДГР должны иметь автоматическую настройку компенсации, чтобы в нормальном режиме напряжение несимметрии не превышало 0,75 % фазного напряжения.

При отсутствии в сети замыкания на землю допускается напряжение не выше 15 % фазного напряжения длительно и не выше 30 % в течение 1 ч. Если напряжения несимметрии и смещения нейтрали превышают указанные значения, то снижение их должно быть осуществлено выравниванием емкостей фаз относительно земли, например, транспонированием линий на шинах подстанций. Запрещаются пофазные включения и отключения воздушных и кабельных линий, если это может привести к напряжению смещения нейтрали, превышающему указанные значения.

ДГР и нейтраль трансформатора, к которой подключен реактор, должны быть защищены ОПН от перенапряжений, обусловленных срезом тока в ДГР при отключении двухфазных коротких замыканий на землю, когда на шинах трансформатора остается маленькая емкость.

ОПН устанавливается также, если наибольший ток ДГР lР ³ 30lC, где lC - емкостный ток замыкания на землю на шинах после отключения к.з.; при этом перенапряжения не превзойдут 3Uф.

Отключение и включение холостого трансформатора, к нейтрали которого подключен ДГР, можно производить только после отключения реактора, так как неодновременность размыкания или замыкания контактов выключателя (разъединителя) может привести к появлению опасных перенапряжений, возникающих вследствие пофазной компенсации емкостей сети.

5.3. Защита от дуговых перенапряжений в сетях 6 - 35 кВ

5.3.1. Релейная защита целесообразна для уменьшения длительности замыкания на землю и исключения поиска «земли» методом поочередного отключения и включения элементов сети, связанным с дополнительными воздействиями перенапряжений. Рекомендуется оснащение всех присоединений устройствами релейной защиты от однофазных замыканий, удовлетворяющими следующим основным требованиям:

• устройства должны реагировать на устойчивые повреждения и повреждения, сопровождающиеся перемежающейся дугой;

• устройства должны селективно определять направление до места однофазного замыкания:

• работа устройства не должна зависеть от эксплуатационных режимов сети.

При этом устройства защиты могут действовать на отключение без выдержки времени, на отключение с выдержкой времени (по условиям селективности, технологии и др.) или на сигнал; либо устройство защиты, отключающее элемент с однофазным замыканием, должно действовать с минимальной выдержкой времени в установках, где отключение «земли» необходимо по требованиям техники безопасности.

5.3.2. В сетях 6 - 35 кВ с изолированной нейтралью дуговые перенапряжения для нормальной изоляции опасности не представляют, однако для повышения надежности работы изоляции, ослабленной по разным причинам (старение и др.) могут использоваться ОПН. Особенно эффективно их применение совместно с резистором в нейтрали, при этом необходимо исходить из следующих условий:

• защитные характеристики ОПН должны быть скоординированы с уровнем изоляции защищаемого объекта (трансформатора, двигателя, кабеля, КРУ);

• допустимые напряжения частотой 50 Гц для ОПН по величине и длительности должны соответствовать возможным повышением напряжения в сети;

• пропускная способность ОПН должна соответствовать всем возможным в сети токовым воздействиям с учетом их длительности. Оптимальный выбор параметров и место его установки могут быть сделаны только с помощью расчетов перенапряжений и токовых воздействий на ОПН.

5.3.3. Когда отрицательные последствия от внезапного аварийного отключения поврежденного элемента с однофазным замыканием менее тяжелы, чем последствия от длительного протекания тока замыкания или перехода в междуфазное короткое замыкание, по местным условиям может оказаться целесообразно заземлить нейтраль через резистор и отключать присоединение с «землей» с минимальной выдержкой времени. Такая ситуация может иметь место в тех распределительных или промышленных сетях, а также в тех сетях собственных нужд электростанций, где наблюдаются частые переходы однофазных замыканий в междуфазные и двойные, возникают трудности с компенсацией емкостных токов из-за значительного остаточного тока высших гармоник, где отключение поврежденного элемента не наносит ущерба при наличии резерва.

В сети с высокоомным резистивным заземлением предполагается включение в нейтраль резистора, сопротивление которого одного порядка с емкостным сопротивлением всех фаз сети на землю, при этом существенно снижаются дуговые и феррорезонансные перенапряжения.

5.4. Система защиты от однофазных замыканий и перенапряжении в сети собственных нужд с резистивным заземлением нейтрали и двумя типами ОПН

Для сетей с резистивным заземлением нейтрали, в которых допускается аварийное отключение поврежденного присоединения с однофазным замыканием, может быть использована схема с двумя ограничителями ОПН1 и ОПН2, имеющими различные уровни защиты. Схема такой защиты применительно к сети собственных нужд 6 кВ приведена на рис. 5.2. В систему защиты, кроме резистора, входит селективная защита от замыкания на землю, действующая на отключение, и два комплекта ограничителей перенапряжений с разными уровнями защиты. Активный ток замыкания на землю создается резистором RN ≈ 100 Ом. На всех присоединениях секции собственных нужд 6 кВ устанавливается токовая ненаправленная защита от замыканий на землю, действующая на отключение без выдержки времени. Селективность ее определяется тем, что активный ток протекает только через поврежденное присоединение. Через остальные присоединения протекает лишь собственный емкостной ток нулевой последовательности, от которого защита отстраивается.

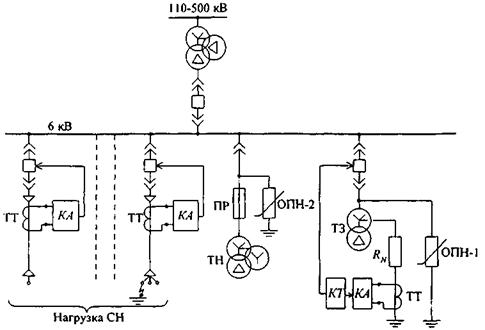

Рис. 5.2. Система защиты от перенапряжений в сети СН с резисторным заземлением нейтрали и двумя типами ОПН.

RN = 100 Ом - резистор; ТТ - трансформатор тока нулевой последовательности; КА - токовое реле; КТ - реле времени; ОПН - ограничители перенапряжений; ТН - трансформатор напряжения; ПР - предохранитель; ТЗ - трансформатор заземляющий

При отказе токовых защит присоединений или при однофазных замыканиях на шинах действует защита, подключенная к трансформатору тока в цепи резистора RN. Эта защита с временем 0,5 с действует на отключение заземляющего трансформатора вместе с резистором и ОПН, поэтому в схеме исключено длительное существование большинства однофазных замыканий, что благоприятно сказывается на работе оборудования, а также исключено длительное воздействие линейного напряжения на ОПН, установленный у заземляющего трансформатора. Кроме того, перенапряжения от заземляющих дуг ограничены резистором в нейтрали до уровня ниже 2,4Uф. Все это создает достаточно легкие условия работы ОПН, который должен длительно выдерживать только фазное напряжение сети, поэтому его защитные характеристики могут быть выбраны приблизительно на уровне 2,0Uф.

В редких случаях отказа токовых защит присоединений или возникновения однофазного замыкания на шинах сеть переходит в режим работы с изолированной нейтралью и остается под защитой ОПН2, который должен быть рассчитан на длительное воздействие линейного напряжения; поэтому этот ограничитель имеет защитные характеристики (2,9 - 3,0)Uф, худшие по сравнению с ОПН1. В подавляющем большинстве случаев при нормальной работе защиты, удается обеспечить уровень ограничения перенапряжений примерно до (2,1 - 2,3)Uф. При отказе токовых защит присоединений, когда ограничение перенапряжений осуществляется ОПН2, воздействующие на оборудование перенапряжения увеличиваются примерно до (2,6 - 3,0)Uф. Описанная система защиты, помимо собственных нужд электрических станций, может быть применена и в других сетях 6 - 10 кВ.

5.5. Защита от повреждений трансформаторов напряжения 6 - 35 кВ контроля изоляции

Радикальным мероприятием, исключающим повреждения трансформаторов напряжения контроля изоляции, является использование «антирезонансных» трансформаторов напряжения (НАМИ-6, НАМИ-10 и НАМИ-35). Эти трехфазные трансформаторы имеют особую схему соединения обмоток и пониженную номинальную индукцию. Описание и схема соединения обмоток «антирезонансных» трансформаторов напряжения типа НАМИ даны в Приложении 11.

При использовании трансформаторов напряжения других типов (НТМИ-6, НТМИ-10, 3´3НОМ-35) для предотвращения их повреждений от феррорезонансных колебаний и от дуговых замыканий на землю рекомендуются следующие мероприятия:

• заземление нейтрали сети через ДГР или резистор, обеспечивающий разряд емкостей сети за 0,01 с:

• уменьшение в сети числа трансформаторов напряжения с заземленными нейтралями высоковольтных обмоток. Где есть возможность, следует ограничиться измерением междуфазных напряжений, используя для этого трансформаторы (типа НОМ), соединенные по схеме открытого треугольника;

• в сетях 35 кВ применение вместо трехфазной группы 3НОМ-35 двух трансформаторов НОМ-35 для измерения междуфазных напряжений и одного 3НОМ-35, включенного в нейтраль питающего трансформатора, для контроля изоляции сети;

• в сетях 6 - 10 кВ использование резисторов порядка 10 кОм, постоянно включенных в нейтральный провод трансформаторов напряжения. При этом изоляция нейтрали должна выдерживать перенапряжения примерно 1,3Uф;

• включение резистора 25 Ом, 400 Вт во вторичную обмотку ТН, соединенную по схеме разомкнутого треугольника. Защитный резистор устанавливается без предохранителя непосредственно у ТН и остается постоянно включенным.

Такой резистор, однако, не всегда эффективен, поэтому в схеме, где замечены феррорезонансные колебания, целесообразность его использования следует проверить экспериментально.

5.6. Защита от перенапряжений установок с вакуумными выключателями

При применении вакуумных выключателей на присоединениях с электродвигателями и трансформаторами следует предусматривать средства защиты от перенапряжений. В качестве таковых должны применяться ОПН и демпфирующие RC-цепочки, как наиболее эффективные средства по сравнению с другими мероприятиями (задержка в отключении двух фаз, управление моментом коммутации и др.).

5.6.1. ОПН должны подключаться между фазой и землей со стороны коммутируемого присоединения или параллельно контактам выключателя. ОПН, установленные на шинах, не защищают присоединение при его отключении вакуумным выключателем. Устанавливаемые между фазой и землей ОПН должны располагаться непосредственно у защищаемого объекта или в начале кабеля, в ячейке КРУ у выключателя, если длина кабеля не больше 50 м.

ОПН, подключаемый непосредственно на зажимах защищаемого объекта (электродвигателя), обеспечивает ограничение перенапряжений до необходимого уровня (см. Приложение 10) и, вместе с тем, оказывается неуязвимым в режиме с перемежающейся дугой. Последнее обусловлено тем, что при перенапряжениях, вызванных перемежающейся дугой, ток через ОПН имеет безопасные значения, поэтому такие ОПН могут применяться в схемах с любым значением емкостного тока замыкания на землю. Этим свойствам отвечают ОПН с параметрами, приведенными во втором столбце табл. 5.1.

Если длина кабеля менее 50 м, а емкостной ток замыкания на землю не превышает 10 А, то ОПН может устанавливаться между фазой и землей в ячейки КРУ у выключателя со стороны кабеля, питающего электродвигатель. Его параметры должны быть не хуже указанных в третьем столбце табл. 5.1.

При включении ОПН параллельно контактам выключателя обеспечивается более глубокое ограничение перенапряжений, а сам ОПН подвергается менее тяжелым воздействиям. Параметры этих ОПН, независимо от режима заземления нейтрали, величины емкостного тока замыкаемого на землю и длины коммутируемого кабеля, должны быть не хуже приведенных в четвертом столбце табл. 5.1.

Таблица 5.1

Основные параметры ОПН для защиты сетей 6 кВ с электродвигателями

Параметры ОПН

ОПН между фазой и землей на зажимах электродвигателя

ОПН между фазой и землей на питающем конце кабеля

ОПН между контактами выключателя

Наибольшее длительно допустимое рабочее напряжение, кВ, не менее

6

6

5,5

Напряжение частотой 50 Гц на ограничителе

а) допустимое неограниченное время, кв, не менее

6,6

-

-

б) допустимое в течение 2 часов, кВ, не менее

-

6,6*

6,6**

Напряжение на ограничителе при импульсе тока 30/60 мкс с амплитудой 500 А, кВ, не более

18,5

14,8

13,5

Пропускная способность при двадцати прямоугольных импульсах тока 2000 мкс с амплитудой, А

400

400

150

____________

* - с предварительно поглощенной энергией 17 кДж;

** - без предварительно поглощенной энергии.

5.6.2. Демпфирующая RC-цепочка должна применяться для защиты наиболее ответственных электродвигателей, при этом установка RC-цепочек на нескольких присоединениях не должна приводить к установке в сети дополнительных дугогасящих реакторов. RC-цепочку рекомендуется устанавливать непосредственно у защищаемого объекта. Допускается установка RC-цепочки в начале кабеля в ячейки КРУ у выключателя, если расчетом показано, что обеспечивается требуемый уровень ограничения перенапряжения на защищаемом объекте.

Емкость C защитной RC-цепочки выбирается в 5 раз больше емкости отключаемого присоединения (емкость кабеля по прямой последовательности плюс емкость защищаемого объекта). Сопротивление R защитной RC-цепочки определяется по формуле:

где L = Lш + Lк, Lш - индуктивность ошиновки, принимаемая равной 25 · 10-6 Гн;

Lк - индуктивность кабеля 6 кВ на высоких частотах (в зависимости от поперечного сечения токоведущей жилы S):

S, мм2

35

50

70

95

120

150

185

240

Lк, мГн/км

0,14

0,12

0,10

0,09

0,08

0,07

0,06

0,055

Эквивалентная емкость двигателя Cд, мкФ, при отсутствии конкретных данных может быть определена по формуле

где Pн - номинальная мощность двигателя, кВт.

Для RC-цепочек можно применить бумажно-масляные конденсаторы на напряжение 6 - 10 кВ (например, применяемые для компенсации реактивной мощности); резистор R должен быть рассчитан на длительную мощность 100 Вт (например, типа ТВО).

Защита от перенапряжений, вызванных вакуумными выключателями, не требуется в следующих случаях:

• при установке вакуумного выключателя на присоединении электродвигателя, пусковой ток которого более 1800 А (действующее значение);

• при установке вакуумного выключателя на присоединение с трансформатором, если суммарная емкость на землю превышает 0,2 мкФ;

• если трансформаторы защищены ОПН или вентильными разрядниками по условию грозозащиты;

• в распределительных сетях при применении вакуумных выключателей на головных участках ВЛ 6 - 35 кВ, имеющих отпаечные трансформаторы;

• для изоляции аппаратов - разъединителей, трансформаторов тока, трансформаторов напряжения и др.

5.7. Защита неиспользуемых обмоток трансформаторов

Неиспользуемой считается обмотка, не имеющая присоединения или длительно отключенная от него (при монтаже, в пусковой период электроустановки, при выводе в ремонт присоединения, при наличии АВР на данном напряжении).

Длительная эксплуатация трансформаторов и автотрансформаторов не допускается, если их неиспользуемые обмотки низшего (среднего) напряжения не соединены в звезду или треугольник и не защищены от перенапряжений. Защита неиспользуемых обмоток низшего напряжения, расположенных между обмотками более высокого напряжения, должна быть осуществлена вентильными разрядниками или ограничителями перенапряжений, присоединенными к выводу каждой фазы. Защита неиспользуемых обмоток низшего и среднего напряжения, расположенных у магнитопровода, осуществляется заземлением одной фазы или нейтрали, либо установкой одного вентильного разрядника или ОПН на одной фазе или нейтрали.

Защита не требуется во всех случаях, если к обмотке низшего напряжения постоянно подключена кабельная линия длиной не менее 30 м, имеющая заземленную оболочку или броню.

ПРИЛОЖЕНИЯ
К ЧАСТИ 2

ЗАЩИТА ОТ ВНУТРЕННИХ ПЕРЕНАПРЯЖЕНИЙ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ 6 - 35 кВ

ПРИЛОЖЕНИЕ 10

ДОПУСТИМЫЕ КРАТНОСТИ ВНУТРЕННИХ ПЕРЕНАПРЯЖЕНИЙ

Допустимая (выдерживаемая) кратность внутренних перенапряжений для изоляции электрооборудования сетей 6 - 35 кВ по отношению к наибольшему рабочему фазному напряжению определяется выражением

где Uисп - нормированное одноминутное заводское испытательное напряжение (действующее значение) главной изоляции электрооборудования;

kи = 1,3 - коэффициент импульса при внутренних перенапряжениях для главной изоляции трансформаторов 6 - 35 кВ;

kк = 0,9 - коэффициент кумулятивности.

Для электродвигателей коэффициент импульса и кумулятивности принимаются равными единице, а значение испытательного напряжения задается выражением

Uисп = 2Uном + 1.

Значения kдоп приведены в табл. П10.1.

Для аппаратов и внешней изоляции допустимые кратности внутренних перенапряжений на 10 - 15 % выше.

Указанные в табл. П10.1 значения допустимой кратности для электродвигателей приведены для современной термореактивной изоляции. Вместе с тем, в эксплуатации находится еще большая доля двигателей с микалентной изоляцией. Такая изоляция подвержена сравнительно быстрому старению, а срок наработки электродвигателей с микалентной изоляцией достигает 10 лет и более, поэтому выбор защиты такой изоляции требует особого внимания. В частности, уровень допустимых для микалентной изоляции кратностей перенапряжений, по-видимому, следует выбирать не по заводским испытательным нормам, а по нормам профилактики испытаний в эксплуатации.

Таблица П10.1

Допустимая кратность внутренних перенапряжений kдоп для электрооборудования 6 - 35 кВ

Uн, кВ

6

10

15

20

35

Нормальная изоляция

7,0

5,9

5,2

4,9

4,3

Облегченная изоляция

4,5

4,1

4,3.

4,4

-

Изоляция электродвигателей

3,4

3,3

-

-

-

ПРИЛОЖЕНИЕ 11

АНТИРЕЗОНАНСНЫЕ ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ

Мероприятием, исключающим повреждения трансформаторов напряжения в сетях 6 - 35 кВ, является применение «антирезонансных» трансформаторов напряжения типов НАМИ-6, НАМИ-10 и НАМИ-35.

Антирезонансный трансформатор НАМИ не вступает в резонанс с емкостью ненагруженных шин и линий любой протяженности, а также выдерживает без ограничения длительности как любые виды однофазных замыканий в сети, в том числе через перемежающуюся дугу, так и повышения напряжения, вызванные феррорезонансом емкости сети с другими трансформаторами (силовыми или напряжения).

Трансформаторы НАМИ имеют специальную схему соединения обмоток и пониженную номинальную индукцию (см. рис. П11.1).

В баке антирезонансного трансформатора размещаются два трансформатора (трехфазный и однофазный), имеющие отдельные магнитопроводы. В нейтраль высоковольтной обмотки трехфазного трансформатора, имеющего вторичную (компенсационную) обмотку, соединенную треугольником, включен однофазный трансформатор, который измеряет напряжение нулевой последовательности. Предотвращению феррорезонанса способствует то, что в контур нулевой последовательности входит только одна индуктивность намагничивания однофазного трансформатора, и этот феррорезонансный контур лишен источника э.д.с.

Все антирезонансные свойства трансформаторов НАМИ экспериментально проверены в действующих сетях.

Рис. П11.1. Схема соединения обмоток трансформатора напряжения НАМИ

ПРИЛОЖЕНИЕ 12

ПРИМЕР ВЫБОРА ПАРАМЕТРОВ RC-ЦЕПОЧКИ

Требуется защитить электродвигатель 6 кВ мощностью 400 кВт с помощью RC-цепочки у его зажимов. Длина соединительного кабеля lк = 100 м, сечение 70 мм2.

1. Емкость фазы двигателя

2. Эквивалентная емкость коммутируемого присоединения

где Cк.пог = 0,39 мкФ/км - погонная емкость кабеля по прямой последовательности.

3. Емкость RC-цепочки

C = 5Cэ = 5 · 0,047 = 0,23 мкФ.

4. Индуктивность схемы

L = Lш + Lк.пог · lк = 25 · 10-6 + 0,1 · 10-3 · 0,1 = 35 · 10-6 Гн,

где Lш = 25 · 10-6 Гн - индуктивность ошиновки,

Lк.пог = 0,1 мГн/км - погонная индуктивность кабеля при высоких частотах (см. п. 5.6.2).

5. Сопротивление защитной RC-цепочки

Таким образом, оптимальные параметры защитной RC-цепочки будут C = 0,23 мкФ и R = 22 Ом.

ЧАСТЬ 3

ГРОЗОЗАЩИТА ЛИНИЙ И ПОДСТАНЦИЙ 6 - 1150 КВ

СПИСОК ОБОЗНАЧЕНИЙ ЧАСТИ 3

A

- крутизна тока молнии на фронте импульса с косоугольным фронтом, кА/мкс;

- математическое ожидание крутизны тока на фронте, соответственно, первого и последующих импульсов многократного разряда молнии, кА/мкс;

Aкр

- критическое значение крутизны тока на фронте импульса при ударе молнии в опору и трос, кА/мкс;

Aр

- расчетная крутизна фронта волны тока, деформированной после пробега по коронирующему тросу от середины пролета до опоры, кА/мкс;

Eд

- градиент разрядного напряжения по дереву, кВ/м;

Eкр

- критическое значение напряженности электрического поля в земле при пробое грунта, кВ/см;

Eпр

- пробивная напряженность грунта в однородном поле, кВ/см;

Eср

- средняя напряженность на границе коронного чехла при отрицательной полярности, кВ/см;

l

- амплитуда импульса тока молнии, кА;

- математическое ожидание амплитуды импульса тока молнии, кА;

Iиск

- критическое значение импульсного тока через заземлитель, при котором происходит пробой грунта, кА;

Iк.з.

- ток к.з., кА;

Iкр

- критическое значение амплитуды тока молнии для линейной изоляции при прорыве молнии на провода, кА;

Il

- ток к.з. при удалении точки удара молнии на расстояние l от шин ПС, кА;

l0

- нормируемый ГОСТ 687-78 ток отключения к.з. выключателем, кА;

lоб

- амплитуда тока молнии, протекающего через объект с ненулевым сопротивлением заземления, кА;

lR-0

- амплитуда тока молнии, протекающего через хорошо заземленный объект, кА;

L

- длина ВЛ, км;

Lм-м

- расстояние между молниеотводами, м;

- индуктивность участка опоры от основания до уровня точки подвеса провода, мкГн;

- индуктивность опоры от основания до точки подвеса троса (на ВЛ с тросом) или до вершины опоры (для ВЛ без троса), мкГн;

Lтр

- индуктивность тросов, мкГн;

Lу

- длина пути тока утечки изолятора, м;

Mпр(t)

- взаимная индуктивность между каналом молнии и петлей провод - земля, мкГн;

Mтр(t)

- взаимная индуктивность между каналом молнии и петлей трос - земля, мкГн;

N

- число ударов молнии на 100 км длины ВЛ в год, удары;

NБ

- число «боковых» ударов молнии в ВЛ (из пространства слева и справа от оси опоры или вертикальных плоскостей, проходящих через тросы), удары;

Nг

- абсолютное число грозовых отключений ВЛ в год, шт.;

Nг.д

- число грозовых дней в году, дни;

Nг.ч

- число грозовых часов в году, ч;

Nдоп

- допустимое число автоматических отключений ВЛ длиной L по всем причинам, шт.;

Nдоп г

- допустимое число грозовых отключений ВЛ длиной L при фактическом Nr.ч, шт;

Nи

- число индуктированных перенапряжений с амплитудой равной и более 25 кВ, шт;

Nн в

- число опасных перенапряжений, возникающих на оборудовании ПС от набегающих грозовых волн в год, шт.;

N0

- допустимое без ремонта выключателя количество отключений тока к.з., шт.;

Nоп

- число ударов молнии в опоры на 100 км, удары;

Nп

- число «прямых» ударов молнии в ВЛ (в полосу шириной, равной расстоянию между тросами или проводами на бестросовых линиях), удары;

Nпр

- число прорывов молнии на провод на 100 км, шт.;

Nп у

- число случаев перекрытия изоляции на ПС в год при прямых ударах молнии, шт.;

Nтр

- число ударов молнии в трос в пролете на. 100 км, удары;

- вероятность значений крутизны тока молнии больше A1, отн. ед.;

- вероятность значений амплитуды тока молнии больше I1, отн. ед.;

- вероятность значений тока молнии, превышающих критическое для удара молнии в провод, отн. ед.;

Роп

- вероятность обратного перекрытия линейной изоляции при ударе молнии в опору, отн. ед.;

Pтр

- вероятность перекрытия линейной изоляции при ударе молнии в трос в пролете, отн. ед.;

- вероятность индуктированных перенапряжений, превышающих значение Uн, отн. ед.;

Pa,

- вероятность прорыва молнии на провода, отн. ед.;

R, Rз

- сопротивление заземления, Ом;

Rи

- сопротивление заземления при стекавши импульсного тока. Ом;

Rк

- радиус расщепления коронирующего провода, м;

Rр

- радиус расщепления фазы, м;

Rэкв

- эквивалентная ширина полосы стягивания «боковых» разрядов (см. NБ) с одной стороны от оси ВЛ, м;

RΣ

- сопротивление заземления комбинированного заземлителя, Ом;

R

- сопротивление заземления на переменном токе промышленной частоты, Ом;

S

- характеристический размер заземлителя, м;

T

- число грозовых дней в году (изокераунический уровень), дни;

Tн.в

- повторяемость опасных перенапряжений на изоляции оборудования ПС от набегающих с ВЛ грозовых волн, годы;

Tп.р

- средний период планового ремонта выключателей, годы;

Тп.у

- то же, что Tн.в, но от прямых ударов в ОРУ, годы;

U

- наибольшее длительно допустимое рабочее (линейное) напряжение, кВ;

U50

- 50 %-ное разрядное напряжение изоляции при стандартном грозовом импульсе по обобщенной для различных типов гирлянд зависимости U50 от lразр, кВ;

- 50 %-ное разрядное напряжение гирлянды, используемой на ВЛ, при стандартном грозовом импульсе, кВ;

,

- 50 %-ное разрядное напряжение изоляции для стандартного импульса, соответственно, положительной и отрицательной полярности, кВ;

U50(lразр)

- 50 %-ное разрядное напряжение гирлянды для отрицательного импульса с усредненными параметрами (tф = 4 ÷ 5 мкс) в зависимости от длины гирлянды.

- 50 %-ное разрядное напряжение изоляции для импульса положительной полярности с длительностью фронта более длительности фронта стандартного импульса, кВ;

Ua

- амплитудное значение грозового импульса, кВ;

- крутизна грозового импульса на фронте, кВ/мкс;

Uдоп

- напряжение, допустимое для изоляции оборудования ПС, кВ;

Uи

- индуктированное напряжение на ВЛ 6 - 35 кВ, кВ;

,

- значение индуктированного напряжения, вызывающего двух и трехфазное перекрытие изоляции на ВЛ 6 - 35 кВ, кВ;

Uиз(t)

- суммарное (импульсное и рабочее) напряжение на линейной изоляции при ударе молнии в опору и трос, кВ;

Uимп(t)

- импульсное напряжение на линейной изоляции, кВ;

Uин.м(t)

- составляющая индуктированного напряжения, создаваемая током в опоре и током в канале молнии, кВ;

Uин.тр(t)

- напряжение, индуктированное на проводе током в тросе, кВ;

Uин.э(t)

- электрическая составляющая индуктированного напряжения, кВ;

Uк

- напряжение начала короны на проводе или тросе, кВ;

DUк

- координационный интервал по напряжению, кВ;

Uк.п

- напряжение докоронного порога, кВ;

Umin

- минимальное разрядное напряжение линейной изоляции, кВ;

Uн

- номинальное напряжение ВЛ, кВ;

Uост

- остающееся напряжение на защитном аппарате, кВ;

Uп.в

- амплитуда испытательного напряжения полной волной, кВ;

Uпр

- напряжение на проводе в точке удара молнии, кВ;

Uр

- фазное рабочее напряжение ВЛ, кВ;

Uразр(t)

- вольт-секундная характеристика гирлянды изоляторов для разрядов на косоугольном фронте импульса, кВ;

Uр.а

- амплитуда расчетного грозового импульса, кВ;

UR(t)

- составляющая импульсного напряжения на изоляции, вызванная падением напряжения на сопротивлении заземлении опоры, кВ;

Uт(t)

- напряжение на трансформаторе, кВ;

Uэкс

- среднее эксплуатационное линейное рабочее напряжение, кВ;

а

- крутизна тока молнии, кА/мкс;

с

- скорость света, м/мкс;

с0

- геометрическая емкость провода на единицу длины, пФ/м;

сд

- динамическая емкость провода на единицу длины, пФ/м;

сш

- удельная емкость ошиновки, пФ/м;

d

- шаг расщепления, м;

Dd

- расстояние между тросом и проводом по горизонтали, м;

dтр-тр

- расстояние по горизонтали между тросами или верхними проводами (для бестросовых ВЛ), м;

fпр

- стрела провеса провода, м;

fтр

- стрела провеса троса, м;

h

- высота стержневого или протяженного молниеотвода, м;

Dh

- разность высот подвеса троса и провода на опоре, м;

hэф

- наибольшая высота зоны защиты молниеотвода, м;

hг

- наименьшее допустимое расстояние от провода до земли в середине пролета, м;

hс.r

- наименьшая высота границы внутренней зоны защиты совместно действующих молниеотводов, м;

hоп

- высота опоры, м;

hпр

- высота подвеса провода на опоре, м;

hср

- средняя высота подвеса троса (провода), м;

hср.пр

- средняя высота подвеса провода, м;

hср.тр

- средняя высота подвеса троса, м;

hтр

- высота подвеса троса на опоре, м;

hтр-пр

- расстояние по вертикали между тросом и проводом в середине пролета, м;

iм

- ток молнии, кА;

iоп

- ток, протекающий по опоре, кА;

iтр

- ток, ответвляющийся в тросы, кА;

j

- плотность тока, кА/м2;

kАПВ

- коэффициент успешности автоматического повторного включения (АПВ), отн. ед.;

kв

- коэффициент, учитывающий условия эксплуатации линейного выключателя, отн. ед,;

kс

- геометрический коэффициент связи провода и троса (нескольких тросов), находящихся под напряжением, отн. ед.;

kЕ

- коэффициент, учитывающий снижение градиента разрядного напряжения с увеличением длины гирлянды, отн. ед.;

kf

- коэффициент формы для расчета сопротивления заземления, отн. ед.;

kh

- отношение эквивалентной полосы стягивания «бравых» разрядов к средней высоте подвеса троса (провода на бестросовых ВЛ) - Rэкв/hср, отн. ед.;

kк

- коэффициент связи провода с коронирующим тросом (тросами), отн. ед,;

kкон

- коэффициент, учитывающий различие в конструкции изоляторов (отношение длины пути тока утечки Lу к строительной высоте изолятора Hиз), отн. ед.;

kпод

- коэффициент подобия при расчете сопротивления заземления лучевого заземлителя, отн. ед.;

kэ

- коэффициент экранирования трассы ВЛ от разрядов молнии, отн. ед.;

l

- расстояние между точкой к.з. на ВЛ и шинами ПС, км;

lарм

- длина строительной арматуры, м;

lг

- длина гирлянды для подвески провода (со строительной арматурой), м;

lг.гр

- длина гирлянды для подвески троса (со строительной арматурой), м;

lгаб

- габаритный пролет, м;

lд

- длина изоляции по дереву, м;

lо.з

- длина опасной зоны на подходе к ПС, км;

lпроп

- длина пролета, м;

lр-в

- расстояние между разрядником и автотрансформатором, м;

lр-р

- расстояние между разрядником и реактором, м;

lразр

- длина разрядного пути по гирлянде изоляторов, м;

n

- число составляющих проводов расщепленной фазы, шт.;

nб.у

- удельное число грозовых отключений ВЛ 6 - 35 кВ на 100 км и 100 грозовых часов от близких ударов молнии в землю, шт.;

nвл

- числи отходящих от подстанций ВЛ, шт.;

nг

- удельное число грозовых отключений ВЛ, рассчитанное на 100 км и 100 грозовых часов, шт.;

- удельное число грозовых отключений на 100 км и один год эксплуатации, шт.:

nг.1м

- удельное число грозовых отключений одной цепи ВЛ на двухцепных опорах на 100 км и 100 грозовых часов, шт.;

nг.2м

- удельное число грозовых отключений одновременно двух цепей ВЛ на общей опоре на 100 км и 100 грозовых часов, шт.

nг.пред

- предельное значение удельного числа грозовых отключений ВЛ по критерию коммутационного ресурса выключателя, на 100 км и 100 грозовых часов, шт.;

- предельное значение удельного числа грозовых отключений одной цепи на двухцепных опорах по критерию коммутационного ресурса выключателя на 100 км и 100 грозовых часов, шт.;

nиз

- число изоляторов в гирлянде, шт.;

nч.у

- удельное число грозовых отключений ВЛ 6 - 35 кВ на 100 км и 100 (розовых часов от прямых ударов молнии в линию, шт.;

nобщ

- общее число автоматических отключений ВЛ по всем причинам, рассчитанное на 100 км и один год эксплуатации, шт.;

nоп

- удельное число грозовых отключений от обратных перекрытий от ударов в опору, рассчитанное на 100 км и 100 грозовых часов, шт.;

(nоп + nтр)пред

- предельное значение удельного числа грозовых отключений от обратных перекрытий по критерию коммутационного ресурса выключателя на 100 км и 100 грозовых часов, шт.;

- то же самое, что и (nоп + nтр)пред, но для двух цепей на двухцепных опорах и только от первых перекрытий, т.е. без учета перекрытий после перекрытия изоляции соседней цепи, шт.;

nгр,

- удельное число грозовых отключений от прорывов молнии на провода, рассчитанное на 100 км и 100 грозовых часов, шт.;

ns

- удельное число грозовых отключений от перекрытий воздушного промежутка трос - провод от ударов молнии в среднюю часть пролета, рассчитанное на 100 км и 100 грозовых часов, шт.;

nтр

- удельное число грозовых отключений от обратных перекрытий от ударов в середину пролета, рассчитанное на 100 км и 100 грозовых часов, шт.;

nэкс

- удельное число грозовых отключений ВЛ по опыту эксплуатации на 100 км и 100 грозовых часов, шт.;

р0

- плотность разрядов молнии на 1 км2 поверхности земли за год;

r0

- граница зоны защиты стержневого молниеотвода на уровне земли, м;

rк

- радиус чехла короны провода или составляющего провода расщепленной фазы, м;

rпр

- радиус провода или составляющей расщепленной фазы, м;

rс.о

- граница внутренней зоны защиты совместно действующих молниеотводов на уровне земли, м;

rэ

- эквивалентный радиус фазы, м;

rтр

- радиус троса, м;

rэ.к

- эквивалентный радиус расщепленной коронирующей фазы, м;

t

- время, мкс;

tкр

- момент перекрытия линейной изоляции при ударе молнии в опору, мкс;

tmax, tmin

- максимальная и минимальная длительность фронта расчетного импульса тока молний, мкс;

- время пробега волной половины пролета, мкс;

u

- импульсное напряжение на проводе (тросе), кВ;

uр(j)

- рабочее напряжение в момент разряда молнии в ВЛ, кВ;

nтр

- напряжение на тросе, кВ;

v

- скорость распространения главного разряда молнии, м/мкс;

z

- волновое сопротивление, Ом;

zг

- геометрическое (без учета короны) волновое сопротивление троса или провода, Ом;

zг пр

- геометрическое волновое сопротивление провода, Ом;

zк.пр

- волновое сопротивление коронирующего провода, Ом;

zк.тр

- волновое сопротивление тросов с учетом короны, Ом;

zм

- сопротивление канала молнии, Ом;

zтр

- волновое сопротивление тросов, Ом;

zэкв

- волновое сопротивление нескольких параллельных тросов или проводов, Ом;

a

- угол защиты троса, град;

b

- относительная скорость обратного разряда молнии, отн. ед.;

bг

- доля грозовых в общем числе автоматических отключений ВЛ, отн. ед.;

δоп

- доля ударов в опоры и прилегающие участки троса от общего числа ударов молнии в пролет ВЛ, отн. ед.;

e

- относительная диэлектрическая проницаемость грунта, отн. ед.;

eо

- диэлектрическая постоянная, равна 8,85 пФ/м;

η

- коэффициент перехода импульсного перекрытия в дугу тока промышленной частоты, отн. ед.;

ρ

- удельное сопротивление грунта, Ом · м;

- коэффициент изменчивости крутизны тока на фронте, соответственно, первого и последующих импульсов многократного разряда молнии для логарифмически нормального распределения, где А1 и А2 в кА/мкс;

slgI

- коэффициент изменчивости амплитуды тока молнии для логарифмически нормального распределения, где I в кА;

τи

- длительность спада импульса тока до значения 0,5I, мкс;

τф

- длительность фронта импульса, мкс;

ψпр, ψоп

- доли опасных для изоляции ПС импульсов, соответственно, при прорыве молнии на провода и при обратных перекрытиях изоляции ВЛ, отн. ед.;

П1, П2

- координаты критериальной зависимости для расчета импульсного сопротивления заземления, отн. ед.;

- координаты критериальной зависимости для расчета импульсного сопротивления заземления, но соответствующие стационарному сопротивлению заземления, отн. ед.

РАЗДЕЛ 6. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ РАЗРЯДА МОЛНИИ В РАСЧЕТАХ ГРОЗОЗАЩИТЫ

6.1. Краткие сведения о механизме разряда молнии

Грозовое облако является носителем электрических зарядов, сосредоточенных на водяных каплях. Их движение и распределение в облаке зависят не только от сил электростатического взаимодействия, но также от силы тяжести капель, скорости и направления воздушных потоков. Вследствие совместного действия этих сил в облаке могут длительно существовать зоны положительной и отрицательной полярности с различной плотностью зарядов. Неравномерность распределения зарядов приводит к возникновению сильного электрического поля внутри облака между зонами различной полярности и между облаком и землей. Условия для возникновения молнии создаются, когда в каком-либо месте облака напряженность электрического поля превысит электрическую прочность воздуха.

Разряд молнии прорастает в виде лидера, направленного: в основном по силовым линиям электрического поля. Как показывают результаты инструментальных исследований, разряды молнии в землю с вероятностью 0,9 возникают из отрицательной по отношению к земле зоны облака (такие разряды принято называть отрицательными). Образование и дальнейшее развитие лидера молнии представляет собой сложный физический процесс, многие детали которого до сих пор недостаточно исследованы, поэтому для инженерных расчетов неизбежно использование упрощенной модели разряда молнии, в которой лидер отрицательного разряда рассматривается как канал, заполненный отрицательными зарядами.

Время прорастания лидера от облака до поверхности земли составляет несколько миллисекунд. Как показывают фотографические наблюдения (фоторазвертки), лидер прорастает не равномерно, а скачками или ступенями. Средняя скорость прорастания лидера оценивается значениями, близкими к 0,0005 скорости света, а во время скачка к земле направление прорастания лидера определяется картиной электрического поля вблизи его головки, в частности, скоплениями объемных зарядов, создаваемых заряженными водяными: каплями в пространстве между облаком и землей, поэтому лидер молнии обычно прорастает по искривленному пути, имеющему многочисленные изломы и разветвления. По мере того, как отрицательно заряженный канал лидера приближается к поверхности земли, напряженность электрического поля между ним и землей растет. На земле и наземных объектах накапливаются заряды противоположной (положительной) полярности, индуктированные зарядом лидера, и напряженность электрического поля на отдельных точках поверхности земли, в особенности на возвышающихся объектах, достигает критического значения, при этом на наземных объектах (на опорах, тросах и проводах ВЛ) возникают положительные стримеры, а затем развивается и встречный лидер.

В заключительной фазе разряда молнии происходит перекрытие промежутка между нисходящим и встречным лидерами. Таким образом, при определенной высоте лидера над землей проявляется ориентация разряда молнии на тот или иной наземный объект. Предполагается, что ориентировка лидера происходит, когда средняя напряженность в промежутке между головкой лидера и наземными объектами достигнет 500 кВ/м.

Перекрытие воздушного промежутка между головкой лидера и наземным объектом является переходом от первой (лидерной) стадии к главной стадии разряда молнии, в которой происходит компенсация отрицательного заряда лидера положительными зарядами, притекающими из земли, при этом через пораженный молнией объект протекает ток, который и представляет собой «ток молнии». Процесс нейтрализации отрицательного заряда распространяется вверх по лидеру, образуя ярко светящийся канал главного разряда, прорастающий от земли к облаку со скоростью порядка десятых долей скорости света. Амплитуда тока молнии, протекающего через пораженный объект, так же как и высота ориентировки, зависит от заряда лидера. Это дает возможность установить связь между током молнии и высотой ориентировки, которая изменяется от 200 и более метров - для ударов с токами свыше 200 кА, и до 20 - 30 м - для ударов с токами 15 - 20 кА.

При отрицательном ударе молнии вслед за главным разрядом обычно наблюдаются повторные разряды по тому же каналу. Повторные разряды вызываются тем, что нейтрализация зарядов канала приводит к разрядам соседних заряженных областей облака на канал и через него в землю. Типичная осциллограмма многократного разряда изображена на рис. 6.1. В отдельных случаях наблюдалось до тридцати и более повторных разрядов в одном ударе молнии, однако 50 % ударов содержит не более двух - трех импульсов. На рис. 6.2 показано распределение числа составляющих Nи в многократном разряде. Общая продолжительность многократного разряда может достигать 1 с, как на рис. 6.1, но такие затяжные удары являются редким явлением. Большая часть ударов имеет длительность не более 0,3 с.

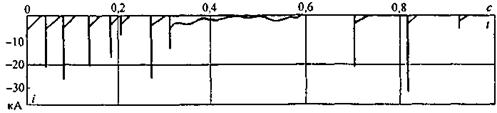

Рис. 6.1. Типичная осциллограмма тока многократного разряда молнии отрицательной полярности (медленная развертка)

Рис. 6.2. Распределение числа импульсов в многократном разряде молнии (6000 регистрации)

Характерные осциллограммы импульсов тока первой (1) и последующих (2) составляющих многократного разряда показаны на рис. 6.3 в двух масштабах времени. Форма импульса первой составляющей имеет следующие особенности: ток в начальной стадии нарастает относительно медленно; фронт импульса имеет вогнутую форму; наибольшая крутизна фронта наблюдается вблизи максимума тока. Изломы и колебания кривой тока вблизи максимума объясняются искривлениями канала молнии и наличием в нем ответвлений. После нейтрализации канала лидера в стадии главного разряда ток молнии через пораженный объект в течение 100 - 200 мкс спадает до небольшого или до нулевого значения (см. рис. 6.3, б, кривая 1).

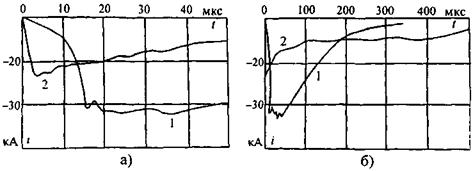

Рис. 6.3. Типичные осциллограммы импульса тока первой (1) и последующих (2) составляющих многократного разряда молнии отрицательной полярности в разных масштабах времени (а, б)

Импульс тока молнии, протекающего через пораженный объект при повторных разрядах, отличается более коротким фронтом и длительностью и, как правило, меньшей амплитудой при большей крутизне тока на фронте. По форме он ближе к стандартному грозовому импульсу с параметрами 1,2/50 мкс.

Положительные удары молнии, составляющие в среднем 10 %, бывают, как правило, однократные. Они могут иметь значительную амплитуду тока, однако обычно для них характерен пологий фронт. В редких случаях (около 4 %) наблюдаются колебательные разряды. В настоящее время эти два типа разрядов молнии не учитываются в расчетах грозозащиты ВЛ и ПС.

6.2. Количественные характеристики разряда молнии

6.2.1. Параметры разряда молнии, используемые в расчетах грозозащиты ВЛ и ПС, и информация об их количественных характеристиках дана в табл. 6.1.

Грозоупорность ВЛ, как правило, рассчитывается только для первого импульса разряда молнии, так как вероятность перекрытия изоляции при воздействии последующих импульсов на порядок и более меньше, чем при воздействии первого импульса. Учет последующих импульсов в оценке грозоупорности оправдан только в некоторых специальных случаях при большой индуктивности опор (многоцепные ВЛ на одностоечных опорах, большие переходы ВЛ через водные преграды и т.д.).

При многократном разряде молнии перенапряжения на изоляции ВЛ возникают как на первом, так и при последующих импульсах тока, однако при обычном времени действия защит и АПВ (не менее 1 с) все возможные при многократном разряде молнии перекрытия линейной изоляции укладываются в интервал одного отключения ВЛ.

Таблица 6.1

Параметры разряда молнии, используемые в расчетах грозозащиты ВЛ и ПС

Параметр

Количественные характеристики

Полярность разряда

С вероятностью 0,9 отрицательная

Многокомпонентность.

Статистическое распределение числа импульсов в разрядах по рис. 6.2

Для первой и последующих составляющих

Форма импульсов

Обобщенная форма импульсов дана на рис. 6.4, расчетная (п. 6.2.3)

Длительность импульса и длительность фронта

Статистические распределения (п. 6.2.2)

Амплитуда и крутизна тока

Корреляция между амплитудой и крутизной тока

В расчетах грозозащиты амплитуда и крутизна тока приняты взаимонезависимыми (п. 6.2.4)

Скорость распространения главного разряда

Принята 0,3 скорости света (п. 6.2.5)

Эквивалентное сопротивление канала молнии

Учитывается зависимость от амплитуды тока молнии (п. 6.2.6)

Грозозащита ПС должна рассчитываться с обязательным учетом первых и последующих импульсов многократного разряд молнии.

6.2.2. В результате обработки осциллограмм, многократного разряда молнии получены статистические распределения, описанные логарифмически нормальным законом, для следующих параметров первого и последующих импульсов:

• амплитуда тока I;

• крутизна тока на фронте: на участке (0,1 - 0,9)I - A0,1;

на участке (0,3 - 0,9)I - А0,3;

максимальная - Amax;

• длительность спада импульса тока до значения 0,5I - tи;

• длительность фронта: на участке (0,1 - 0,9)I - ;

на участке (0,3 - 0,9)I - .

Характеристики логарифмически нормальных распределений параметров разряда молнии (математическое ожидание  и коэффициент изменчивости slgi), значения параметров, превышение которых возможно с вероятностью 0,95; 0,5 и 0,05, а также наибольшие зарегистрированные их значения приведены в табл. 6.2.

Для амплитуды тока первых импульсов приведены три варианта распределений (рис. 6.5), полученные по результатам полевых исследований в разных странах:

• рекомендация Исследовательского комитета № 33 СИГРЭ - обобщенное распределение по результатам измерений преимущественно на башнях;

• два распределения, обобщающие измерения токов на воздушных линиях, разница высот которых составляет примерно 20 м.

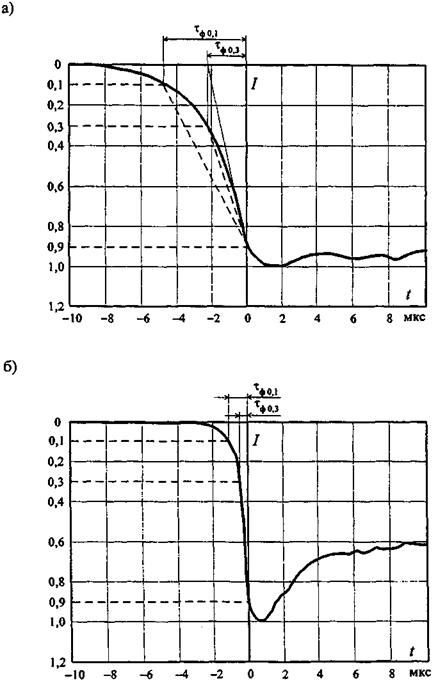

Рис. 6.4. Среднестатистическая форма импульсов многократного разряда молнии:

а) первый импульс; б) последующие импульсы

Рис. 6.5. Распределение амплитуды тока первых импульсов многократного разряда молнии:

1 - обобщенное распределение по результатам измерений преимущественно на башнях (рекомендация Исследовательского комитета № 33 СИГТЭ); 2 - по измерениям на ВЛ (hоп до 45 м); 3 - по измерениям на ВЛ (hоп до 20 м)

Для расчета грозоупорности ВЛ предпочтительнее использовать распределения токов молнии, полученные по регистрациям на ВЛ. Параметры логарифмически нормального закона в зависимости от высоты опор hоп выбираются следующим образом:

при hоп £ 20 м

                                                          (6.1)

slgI = 0,39,                                                          (6.2)

при hоп > 20 м

                                          (6.3)

slgI = 0,39 - 0,0028(hоп - 20).                                            (6.4)

Вероятность амплитуды тока молнии, превышающей I1, рассчитывается с использованием полученных параметров по формуле:

                           (6.5)

где  - значение амплитуды тока молнии, вероятность превышения которой равна 0,5.

6.2.3. Форма фронта импульса тока имеет принципиальное значение в расчетах грозоупорности ВЛ 110 кВ и выше при ударе молнии в опору: в этом случае обратное перекрытие изоляции наиболее вероятно на фронте волны. Фронт импульса, имеющий достаточно сложную форму и непостоянную крутизну, в расчетах заменяется косоугольным с постоянной крутизной с учетом следующих обстоятельств. Обратное перекрытие изоляции при ударе молнии в опору происходит на фронте импульса при достижении значений тока молнии около 30 кА и выше. Для подавляющего большинства импульсов при среднем значении амплитуды тока молнии (20 - 30) кА этот момент наступает на участке фронта выше 0,5I, т.е. форма начального участка фронта не имеет существенного значения для расчета грозоупорности ВЛ 110 - 1150 кВ. Расчетный импульс должен быть близок к реальному на участке выше 0,5I. Этому условию удовлетворяет импульс с косоугольным фронтом, проходящим через значение 0,9I и абсциссу, соответствующую значению 0,3I (см. рис. 6.4). Параметры логарифмически нормального распределения крутизны тока молнии принятого расчетного импульса оцениваются следующими значениями:

для первого импульса                            (6.6)

для последующих импульсов                        (6.7)

Таблица 6.2

Характеристики логарифмически нормальных распределений параметров многократного разряда молнии

Наименование параметра

Характеристики распределения

Значение параметра, превышение которого возможно с вероятностью

Наибольшее зарегистрированное значение

slgI

0,95

0,5

0,05

Первый импульс

Амплитуда тока молнии, кА (по данным обработки измерений на объектах разных типов)

СИГРЭ (башни)

30,3

0,32

8,9

30,0

100,8

250

ВНИИЭ (ВЛ, hоп = 25 - 45 м)

28,0

0,32

8,3

28,0

94,0

250

НИИПТ (ВЛ, hon = 13 - 20 м)

20,0

0,39

4,6

20,0

87,7

250

Длительность импульса tи, мкс

75,0

0,25

30,0

75,0

200,0

250

Крутизна тока, кА/мкс

A0,1

5,0

0,28

1,7

5,0

14,1

15,0

A0,3

7,2

0,27

2,6

7,2

20,0

18,0

Amax

24,3

0,26

9,1

24,3

65,0

72,0

Длительность фронта, мкс

4,5

0,25

1,8

4,5

11,3

30,0

2,3

0,24

0,9

2,3

5,8

9,0

Последующие импульсы

Амплитуда тока молнии I, кА

11,8

0,23

4,9

11,8

28,6

35,0

Длительность импульса tи, мкс

32,0

0,40

6,5

32,0

140,0

170

Крутизна тока, кА/мкс

A0,1

15,4

0,41

3,3

15,4

72,0

300

A0,3

20,1

0,42

4,1

20,1

98,5

300

Amax

39,9

0,37

9,9

39,9

161,5

300

Длительность фронта, мкc

0,6

0,40

0,1

0,6

2,8

5,2

0,4

0,44

0,1

0,4

1,8

3,8

Для этого вида воздействия на основании обработки разрядных характеристик изоляции на нестандартных волнах получены необходимые для расчета и соответствующие типу импульсного воздействия вольт-секундные характеристики изоляции для случаев перекрытия на фронте импульса с tф до 10 мкс.

6.2.4. Связь между амплитудой и крутизной тока молнии характеризуется значениями коэффициентов корреляции, приведенными в табл. 6.3.

Таблица 6.3

Коэффициенты корреляции между амплитудой I и различными значениями крутизны A на фронте волны тока молнии

Коррелируемые параметры

Крутизна тока на фронте

A0,1

A0,3

Amax

Амплитуда тока I:

0,30

0,19

0,43

первого импульса

последующих импульсов

0,31

0,23

0,56

На рис. 6.6 представлено корреляционное поле амплитуды и максимальной крутизны Amax для первой составляющей разряда. Для амплитуды и крутизны A0.3 (при меньшем коэффициенте корреляции) корреляционное поле характеризуется еще большим разбросом точек, поэтому в расчетах грозозащиты амплитуда и крутизна тока молнии для первых и последующих импульсов приняты взаимно независимыми.

Рис. 6.6. Корреляционное поле амплитуды и максимальной крутизны фронта тока для первой составляющей разряда молнии

6.2.5. Скорость распространения главного разряда молнии v зависит от амплитуды тока и изменяется во времени по мере развития канала. Значение v лежит в пределах (0,1 - 0,5)с, где с - скорость света. При одинаковой амплитуде тока молнии скорость распространения главного разряда последующих импульсов больше, чем первого импульса. С учетом того, что амплитуда последующих импульсов обычно меньше, для всех импульсов многократного разряда принимается одинаковое расчетное значение v = 0,3 с.

6.2.6. Сопротивление канала молнии на стадии главного разряда не остается постоянным, уменьшаясь по мере возрастания протекающего тока. Этот параметр характеризуется некоторым эквивалентным значением zм и зависит от амплитуды тока молнии (рис. 6.7).

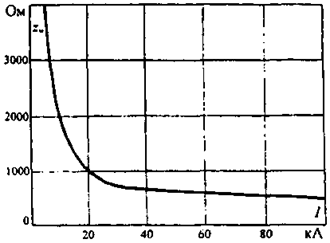

Рис. 6.7. Зависимость эквивалентного сопротивления канала от тока молнии

Расчетное значение сопротивления канала молнии влияет на амплитуду тока, протекающего через пораженный объект Iоб. Расчет Iоб выполняют по следующей формуле:

                                                    (6.8)

где IR=0 - амплитуда тока молнии, протекающего через хорошо заземленный объект;

zэкв - эквивалентное сопротивление пораженного объекта. Например, при ударе молнии в провод zэкв = zпр/2.

В большинстве расчетных случаев zм принимается равным бесконечности, при этом Iоб = IR=0, что соответствует представлению о канале молнии как источнике заданного тока. Расчет показателей грозоупорности ВЛ при zм = ∞ дает небольшой запас при расчете числа грозовых отключений от прорывов молнии на провода. Уточнение значения zм в соответствии с рис. 6.7 следует делать для расчета критического значения тока при ударе молнии в провода ВЛ напряжением 500 кВ и выше, для которых прорывы молнии являются основной причиной грозовых отключений.

6.3. Интенсивность грозовой деятельности

6.3.1. Наиболее информативной для расчета грозопоражаемости энергетических объектов характеристикой является плотность разрядов молнии на землю р0, наблюдаемая с помощью счетчиков разрядов молнии в течение длительного срока. Накопленный статистический материал по инструментальным измерениям числа разрядов в большинстве случаев пока еще недостаточен для построения региональных карт плотности наземных разрядов, поэтому р0 приходится оценивать косвенно через другие многолетние характеристики грозовой деятельности: число грозовых дней и продолжительность грозовой деятельности в часах за год.

6.3.2. Число грозовых дней Nг.д (в зарубежной литературе - изокераунический уровень Т) - наиболее распространенный и длительно наблюдаемый во многих странах показатель грозовой активности. Имеющиеся ограниченные данные свидетельствуют о слабой корреляционной зависимости числа дней с грозой и плотности разрядов молнии на землю. При отсутствии других данных для равнинных территорий бывшего СССР р0 может быть оценено через Nг.д по формуле

                                                     (6.9)

где ρ0 - плотность разрядов молний на 1 км2 поверхности земли за год.

6.3.3. Продолжительность грозовой деятельности в часах наблюдается в ряде стран (30 лет и дольше), в том числе и на территории бывшего СССР. Отмечена корреляция р0 и Nг.ч, описываемая для равнинных районов зависимостью

р0 = 0,05Nг.ч.                                                   (6.10)

На рис. 6.8 представлена карта Nг.ч, разработанная по данным наблюдений за грозой на 1700 гидрометеостанциях (ГМС) на территории бывшего СССР. Эта карта, построенная в масштабе 1:10000000, дает общее представление о распределении грозовой активности на большой территории.

В настоящее время появилась возможность для разработки более детальных региональных карт Nг.ч. На рис. 6.9, а в качестве примера представлена региональная карта Nг.ч с интервалом между изолиниями 5 часов для Ленинградской области, разработанная в отделе прикладной климатологии Главной геофизической обсерватории (ГГО). Карта построена в масштабе 1:500000 с привлечением данных наблюдений за грозой за 40 - 50-летний период по 140 гидрометеорологическим станциям и постам, расположенным на территории Ленинградской области и в пограничных районах. Для сравнения на рис. 6.9, б изображен фрагмент карты Nг.ч по территории бывшего СССР для Ленинградской области.

6.3.4. В тех случаях, когда имеются данные только о числе дней с грозой Nг.л (например, при сопоставлении опыта эксплуатации зарубежных и отечественных ВЛ), пересчет к числу грозовых часов производится по формуле

                                                    (6.11)

6.3.5. При проектировании и сопоставлении расчетных и эксплуатационных показателей грозоупорности ВЛ и ПС рекомендуется использовать данные наблюдений за грозой гидрометеостанций, наиболее близко расположенных к трассе ВЛ или территории ПС. В первом случае используется среднемноголетнее число грозовых часов не менее чем за 30 лет, а во втором - фактическое число грозовых часов за каждый анализируемый год.

6.3.6. При оценке продолжительности гроз вдоль трассы ВЛ приходится считаться с неоднородностью сети ГМС и удаленностью отдельных ГМС от трассы на расстояние, превышающее радиус обнаружения грозы (порядка 15 км), т.е. условно относить отдельные участки трассы к зоне «охвата» ближайшей ГМС (см. Приложение 13, рис. П13.1).

В пределах практических зон «охвата» ГМС могут быть отдельные области, в которых интенсивность грозовой деятельности в силу местных условий заметно отличается от показателей, фиксируемых ближайшей ГМС. Правильная оценка интенсивности грозовой деятельности в таких случаях возможна только на основе специального анализа, учитывающего географические и климатические особенности местности, наличие крупных водоемов и рек. Такой анализ может оказаться полезным для выявления причин пониженной грозоупорности ВЛ.

Рис. 6.8. Карта годовой продолжительности гроз в часах для территории бывшего СССР

Продолжение рис. 6.8

Рис. 6.9. Среднегодовая продолжительность гроз в часах (Nг.ч) на территории Ленинградской области:

а) региональная карта (разработана ГГО в масштабе 1:500000); б) фрагмент карты из ПУЭ-1998 (разработана ВНИИЭ в масштабе 1:10000000)

6.4. Грозопоражаемость воздушных линий

6.4.1. Возвышаясь над окружающей местностью, ВЛ поражается разрядами, развивающимися непосредственно над ней, и «стягивает» боковые разряды.

Число «прямых» ударов в линию Nп зависит от плотности разрядов молнии на землю р0, расстояния между тросами (или проводами на ВЛ без троса) dтр-тр и длины линии L следующим образом:

Nп = р0 L dтр-тр,                                                      (6.12)

где р0 - плотность разрядов молнии на землю;

L - длина линии;

dтр-тр - расстояние между тросами (или проводами для бестросовой линии).

Вероятность поражения ВЛ боковым разрядом зависит от амплитуды тока молнии I1 и высоты подвеса тросов и проводов. Чем больше I1 и высота ВЛ, тем с большего расстояния разряд молнии ориентируется на ВЛ. В расчетах числа боковых ударов молнии NБ используется эквивалентная ширина полосы стягивания Rэкв, пропорциональная средней высоте подвеса троса hср и вычисляемая по формуле:

NБ = 2р0 L Rэкв = 2р0 L kh hср.                                               (6.13)

С увеличением высоты поражаемого объекта значение kh = Rэкв/h уменьшается. На рис. 6.10 показана зависимость kh от h, полученная по результатам обобщения данных по поражаемости объектов (ВЛ и молниеотводов) различной высоты.

Число ударов молнии на 100 км длины ВЛ рассчитывается по формулам:

при hср £ 30 м

                                      (6.14)

при hср > 30 м

                                         (6.15)

где р0 - плотность разрядов молнии на землю определяется по рекомендациям подраздела 6.3;

dтр-тр - расстояние между тросами (или проводами на бестросовой линии), м. Для ВЛ с одним тросом dтр-тр = 0;

hср - средняя высота подвеса троса или провода, м; рассчитывается по рекомендациям Приложения 16 (п. 16.2).

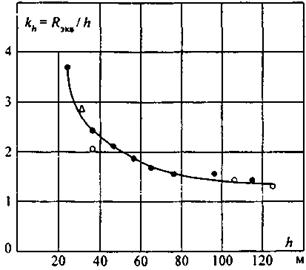

Рис. 6.10. Зависимость отношения ширины полосы, с которой ВЛ собирает боковые разряды молний с одной стороны от ВЛ (Rэкв), к высоте опор по данным полевых исследований:

• бывшая Чехословакия;

о Польша; D Украина

РАЗДЕЛ 7. ПОКАЗАТЕЛИ ГРОЗОУПОРНОСТИ И СРЕДСТВА ГРОЗОЗАЩИТЫ ВОЗДУШНЫХ ЛИНИЙ

Показателем грозоупорности ВЛ является число ее грозовых отключений. В проектной и эксплуатационной практике, в зависимости от рассматриваемой задачи, могут использоваться:

• удельное число грозовых отключений nг, рассчитанное на 100 км и 100 грозовых часов в год. Этот показатель обычно используется для сравнения расчетных или эксплуатационных показателей грозоупорности ВЛ, различающихся по конструктивному выполнению и классу номинального напряжения;

• удельное число грозовых отключений на 100 км и один год эксплуатации . Этот показатель удобен, например, для сопоставления грозоупорности ВЛ в одной энергосистеме;

• абсолютное число грозовых отключений Nг, рассчитанное на фактическую длину ВЛ (L) и фактическую интенсивность грозовой деятельности, т.е. число грозовых отключений за анализируемый период, отнесенное к продолжительности этого периода в годах. Этот показатель необходим, например, при выборе средств грозозащиты или при сопоставлении расчетных и эксплуатационных показателей грозоупорности.

7.1. Влияние конструктивных параметров ВЛ на показатели ее грозоупорности

Взаимосвязь показателей грозоупорности и конструкции ВЛ наиболее ярко проявляется для ВЛ напряжением 110 кВ и выше, выполненных на металлических и железобетонных опорах и защищенных тросом.

7.1.1. На ВЛ, защищенной тросом, возможны грозовые отключения от ударов в опору (nоп), трос (nтр) и прорыва молнии на провода (nпр). При ударе в опору возникают обратные перекрытия линейной изоляции из-за перенапряжений, возникающих при протекании тока молнии по опоре. По последствиям для изоляции к этой категории относятся и удары в прилегающие к опоре участки троса. При ударе молнии в трос в средней части пролета возникают перенапряжения на воздушном промежутке трос - провод и, после пробега по пролету и стекании тока молнии по опоре, на линейной изоляции. Расстояние между тросом и проводом в середине пролета по вертикали нормируется ПУЭ по условиям грозозащиты в зависимости от длины пролета (п. 2.5.66): до и после прихода в точку удара волны перенапряжений, отраженной от опоры с противоположным знаком, напряжение на воздушном промежутке не должно достигать его пробивного значения, поэтому число грозовых отключений от ударов молнии в средней части пролета (nтр) рассчитывается, как правило, по вероятности обратного перекрытия линейной изоляции на опоре. Оценка числа грозовых отключений от перекрытий воздушного промежутка при ударах в трос (ns) может оказаться необходимой в некоторых специальных случаях: при отступлении от требований ПУЭ, при разработке новых конструкций опор и т.д. Алгоритм расчета ns дан в Приложении 20 применительно к переходному пролету ВЛ. Методика расчета отдельных составляющих общего числа грозовых отключений (nоп, nтр и nпр) приведена в Приложении 17.

7.1.2. Критические значения тока молнии, приводящие к перекрытию линейной изоляции, при прорывах молнии на провода невелики: изоляция ВЛ 110 - 330 кВ перекрывается при амплитуде тока молнии от 3 до 10 кА и выше, для изоляции ВЛ 500 - 1150 кВ опасен ток молнии от (15 - 35) кА. Практически каждый удар молнии и провод ВЛ 110 кВ вызывает перекрытие изоляции, опасными при прорывах молнии на провода ВЛ 1150 кВ являются 30 - 40 % разрядов молнии. Таким образом, высокая импульсная прочность линейной изоляции ВЛ 500 - 1150 кВ не обеспечивает их грозоупорности при прорывах молнии на провода.

7.1.3. Обратные перекрытия возникают при значительно большей амплитуде тока молнии. Например, изоляция ВЛ 110 кВ перекрывается при ударах молнии в опору с током, достигающим нескольких десятков килоампер. При удалении точки удара молнии от опоры к середине пролета вероятность обратного перекрытия изоляции уменьшается из-за распределения тока молнии между двумя опорами, снижения крутизны тока за счет потерь на импульсную, корону при пробеге по тросу и удаленности канала молнии.

7.1.4. Вероятность прорыва молнии на провода зависит от числа и расположения тросов относительно проводов (угла защиты a и превышения троса над проводом Dh) и высоты опоры hоп. Эффективность тросовой защиты от прорывов возрастает с уменьшением hоп и a и увеличением Dh. Ha ВЛ 500 - 1150 кВ вероятность прорыва молнии на провода может возрастать под влиянием рабочего напряжения проводов, способствующего возникновению и прорастанию встречного лидера.

7.1.5. Распределение ударов молнии между опорой и тросом в пролете зависит от соотношения высоты опоры и длины пролета. При увеличении длины пролета уменьшается доля ударов молнии в опоры, т.е. ударов с повышенной вероятностью обратного перекрытия.

7.1.6. На вероятность обратного перекрытия изоляции влияют следующие конструктивные параметры ВЛ:

• импульсная прочность линейной изоляции, зависящая от класса номинального напряжения ВЛ. Эта зависимость выражена значительно сильнее, чем при прорывах молнии на провода, так как с ростом импульсной прочности значения опасных для изоляции амплитуд тока молнии изменяются от десятков килоампер (для ВЛ 110 кВ), имеющих вероятность появления (0,3 - 0,4), до сотен килоампер (для ВЛ 500 кВ и выше) - с вероятностью появления 0,05 и менее;

• тип и размеры опоры (с увеличением высоты опоры возрастает поражаемость ВЛ разрядами молнии и увеличивается индуктивность опоры; одностоечные железобетонные и стальные опоры имеют большую индуктивность, чем портальные или опоры с оттяжками; наибольшую индуктивность на единицу длины имеют одностоечные железобетонные опоры, но такие опоры обычно имеют меньшую высоту);

• тросовая защита (подвеска троса за счет электростатического экранирования снижает разность потенциалов на линейной изоляции и уменьшает долю тока молнии, стекающего по опоре, что способствует снижению падения напряжения на индуктивности и сопротивлении заземления опоры; эффективность тросов возрастает при увеличении числа тросов, разнесении их на большее расстояние по горизонтали и приближении к проводам по вертикали);

• сопротивление заземления опоры (уменьшение значений сопротивления заземления R3 приводит к снижению перенапряжений на изоляции ВЛ; меньшие значения R3 необходимо обеспечить на ВЛ, выполненных на одностоечных опорах, имеющих более высокую поражаемость разрядами молнии и большую индуктивность опор. Наиболее жесткие требования следует предъявлять к R3 для ВЛ 110 кВ, выполняемых в настоящее время исключительно на одностоечных опорах и имеющих сравнительно невысокую импульсную прочность линейной изоляции).

7.1.7. Соотношение числа отключений из-за обратных перекрытий (nоп + nтр) и прорывов nпр зависит от класса номинального напряжения Uн и конструкции ВЛ (типа опоры, числа и расположения тросов, сопротивления заземления). С ростом Uн и повышением импульсной прочности линейной изоляции повышается общая грозоупорность ВЛ и снижается доля отключений от обратных перекрытий.

7.2. Влияние природно-климатических условий и особенностей трассы на показатели грозоупорности ВЛ

7.2.1. Основными природно-климатическими характеристиками, влияющими на показатели грозоупорности ВЛ, являются интенсивность грозовой деятельности, статистическое распределение амплитуды тока молнии и электрофизические характеристики грунтов в районе прохождения трассы ВЛ (удельное сопротивление, диэлектрическая проницаемость и пробивная электрическая прочность грунта).

В настоящее время объем накопленных регистраций амплитуд тока молнии I недостаточен для построения статистических распределений I для регионов с различными природно-климатическими условиями, поэтому в практических методиках расчета учтена только зависимость статистического распределения от высоты опор ВЛ. Учет региональных особенностей грунтов обычно производится на стадии проектирования ВЛ по материалам вертикального электрозондирования.

7.2.2. На показатели грозоупорности могут влиять такие особенности трассы ВЛ, как прохождение ВЛ в одном коридоре с другими ВЛ, в том числе и на более высоких опорах, или экранировка ВЛ городской застройкой и лесным массивом. Во всех указанных случаях поражаемость ВЛ разрядами молнии уменьшается по сравнению с ВЛ, проходящей по открытой местности. Поражаемость разрядами молнии каждой из двух одинаковых ВЛ, идущих в одном коридоре, составляет около половины поражаемости отдельно идущей ВЛ.

Показатели грозоупорности экранируемых ВЛ улучшаются также за счет более благоприятного статистического распределения амплитуды тока молнии разрядов, поражающих ВЛ: опасные для линейной изоляции разряды с большими значениями I, ориентирующиеся на наземные объекты с больших высот, поражают преимущественно близко расположенные к ВЛ высокие объекты (здания городской застройки или лесной массив). Указанные обстоятельства могут быть причиной значительного расхождения расчетных и эксплуатационных показателей грозоупорности из-за невозможности учета в существующих методиках таких особенностей трассы ВЛ.

Например, по данным обработки опыта эксплуатации отношение числа грозовых отключений ВЛ 110 - 220 кВ, экранируемых лесом и идущих по открытой местности, характеризуется следующими значениями:

Опора:

ВЛ с тросом

ВЛ без троса

портальная

0,50

0,40

одностоечная одноцепная

0,70

0,60

одностоечная двухцепная

0,75

0,70

7.3. Эксплуатационные показатели грозоупорности ВЛ 110 - 750 кВ

В настоящее время опыт эксплуатации ВЛ 110 - 750 кВ характеризуется следующими удельными показателями по числу отключений (табл. 7.1*): nобщ - число отключений по всем причинам;  - число грозовых отключений. Большой разброс эксплуатационных показателей грозоупорности ВЛ 110 - 330 кВ по регионам является следствием местных условий по уровню грозовой деятельности и характеристикам грунта, а также различий в конструкции опор.

___________

* За исключением некоторых ВЛ 330 кВ, опыт эксплуатации относится к ВЛ, проходящим в районах с хорошими грунтами.

Таблица 7.1

Эксплуатационные показатели ВЛ 110 - 750 кВ по отключениям (на 100 км и 1 год эксплуатации)

Uн.кВ

Число отключений на 100 км и 1 год эксплуатации

Доля грозовых отключений, %

nобщ

Пределы изменения

Среднее

Пределы изменения

Среднее

Пределы изменения

Средняя

110

3,5 - 14,4

9,0

0,33 - 2,3

1,0

4,5 - 22,5

12

220

1,3 - 5,8

3,0

0,03 - 1,2

0,45

1,2 - 30,0

15

330

0,4 - 3,0

2,0

0,10 - 0,66

0,20

4,3 - 51,1

10

500

0,6

0,08

15

750

0,24

0,07

30

7.4. Средства грозозащиты воздушных линий

В качестве основных средств грозозащиты ВЛ используются:

• подвеска заземленных тросов,

• снижение сопротивления заземления опор,

• повышение импульсной прочности линейной изоляции,

• защита отдельных опор и участков с ослабленной изоляцией,

• ограничители перенапряжений (ОПН).

Резервным средством повышения надежности и бесперебойности работы ВЛ является автоматическое повторное включение (АПВ), в особенности быстродействующее (БАПВ) и однофазное (ОАПВ). Коэффициент успешности АПВ при грозовых отключениях, по данным опыта эксплуатации, для ВЛ 110 - 500 кВ составляет в среднем 0,6 - 0,8, а для ВЛ 750 и 1150 кВ - 0,8 - 0,9. АПВ позволяет частично компенсировать низкую грозоупорность ВЛ при трудностях устройства хороших заземлений и т.п. Однако применение АПВ не должно исключать использование основных средств грозозащиты, так как к.з. снижают ресурс оборудования ПС.

7.4.1. Подвеска заземленных тросов позволяет уменьшить в сотни раз число ударов молнии непосредственно в провода, представляющих наибольшую опасность для изоляции ВЛ: в этом случае гирлянды ВЛ 110 - 1150 кВ перекрываются при небольших токах молнии (от нескольких килоампер до 30 кА).

Расположение тросов относительно проводов должно обеспечить наибольшую эффективность тросовой защиты при преобладающем для данной ВЛ типе грозовых отключений (прорывы или обратные перекрытия, см. п. 7.1.7). В первом случае снижение вероятности прорыва достигается уменьшением угла защиты троса (тросов), в том числе подвеской тросов с отрицательным углом защиты, и увеличением расстояния между тросом и проводом по вертикали. Во втором случае вероятность обратного перекрытия уменьшается при увеличении числа тросов, разнесении их на большее расстояние, в том числе при подвеске части тросов под проводами. Перечисленные мероприятия способствуют уменьшению импульсного тока через опору и усиливают электростатическое экранирование проводов тросами.

7.4.2. На ВЛ, ранее выполненных на деревянных опорах, трос подвешивался только на подходах к ПС, так как грозоупорность ВЛ на деревянных опорах без троса достаточно высока (грозовые отключения происходят только при междуфазном перекрытии по двум гирляндам и участку траверсы). В процессе эксплуатации грозоупорность и надежность ВЛ резко снижаются из-за расщепления и загнивания стоек и траверс, что требует больших трудозатрат на ремонт ВЛ. Для нового электросетевого строительства рекомендуется только комбинированные деревянные опоры (с грозозащитным тросом - одним или двумя, стальными траверсами, железобетонными фундаментами и стальным заземляющим спуском - разработка НИИПТ); у ВЛ с такими опорами грозоупорность и надежность примерно те же, что у ВЛ со стальными и железобетонными опорами.

7.4.3. Применение грозозащитного троса на ВЛ 6 - 35 кВ малоэффективно из-за низкой импульсной прочности линейной изоляции и, соответственно, высокой вероятности обратного перекрытия при ударе в опору и трос.

7.4.4. Для снижения потерь энергии от индуктированных в тросах токов, а также для использования тросов в качестве канала высокочастотной связи или в целях емкостного отбора мощности грозозащитный трос крепится к опоре на изоляторах, снабженных шунтирующими искровыми промежутками. При разряде молнии искровые промежутки пробиваются уже во время развития лидерного канала, и в стадии главного разряда трос работает как заземленный наглухо.

7.4.5. Снижение сопротивлений заземления опор ВЛ с тросом является одним из основных средств уменьшения вероятности импульсного перекрытия изоляции при ударе молнии в трос или опору. Исключением являются ВЛ или участки на очень высоких опорах (переходы через реки и т.п.), грозоупорность которых в значительной мере определяется индуктивностью опор.

7.4.6. В тех случаях, когда не удается осуществить низкое сопротивление заземления опор, тросовая защита может оказаться малоэффективной, так как большинство ударов молнии в трос или опору будет приводить к перекрытиям изоляции.

7.4.7. Сопротивление заземления металлических и железобетонных опор на ВЛ без троса должно быть по возможности низким. Это способствует уменьшению вероятности перекрытия изоляции при ударах в опору и уменьшению вероятности перехода однофазных перекрытий в многофазные при ударах молнии в опоры и провода.

7.4.8. В обычных грунтах с удельным сопротивлением не более 100 - 300 Ом · м выполнение заземлений опор с достаточно низким сопротивлением не вызывает больших трудностей и их стоимость невысока. В сухих песчаных и скальных грунтах для этого приходится применять глубинные вертикальные заземлители, достигающие хорошо проводящих слоев грунта, или горизонтальные (лучевые) заземлители длиной до 60 м. Применение сплошных противовесов, проложенных в земле от опоры к опоре, часто неэкономично, так как даже в грунтах высокого удельного сопротивления большая часть импульсного тока стекает с противовеса в землю на участке 60 - 100 м от опоры. Прокладка параллельных лучей нецелесообразна из-за снижения коэффициента их использования вследствие взаимного экранирования. При применении двух лучей их следует направлять в противоположные стороны вдоль оси ВЛ. Электромагнитная связь между проводами ВЛ и лучами в земле не оказывает существенного влияния на эффективность заземлителя.

Для повышения грозоупорности ВЛ, проходящих в районах с высоким удельным сопротивлением грунта, по совокупности факторов (трудности прокладки, повреждаемость в эксплуатации, низкая эффективность при стекании тока молнии) можно увеличить число тросов (с подвеской одного или двух из них под проводами).

7.4.9. Импульсная прочность изоляции ВЛ с тросом определяется типом изоляторов, длиной гирлянды, длиной воздушных промежутков на опоре и промежутка трос - провод в пролете. Тип изоляторов и длина гирлянды для ВЛ всех классов напряжения выбираются не по соображениям грозозащиты, а по рабочему напряжению. Увеличение длины гирлянды и скоординированных с ней воздушных промежутков на опоре повышает капитальные затраты и практически не используется как средство грозозащиты.

7.4.10. Изоляцию очень высоких переходных опор, выбранную по рабочему напряжению, рекомендуется усиливать на 15 %. Эта мера позволяет компенсировать накапливаемые в эксплуатации поврежденные изоляторы и исключить проведение труднодоступных профилактических и ремонтных работ по замене изоляторов на переходных опорах в течение 25 лет.

7.4.11. Грозоупорность ВЛ 6 - 35 кВ на железобетонных и металлических опорах существенно повышается при использовании для подвески нижних проводов изоляционных траверс из пластических материалов.

7.4.12. Особое внимание уделяется защите опор с ослабленной изоляцией. На ранее построенных ВЛ с деревянными опорами без троса к ним относятся: отдельные металлические или железобетонные опоры; опоры, ограничивающие тросовый подход к ПС; опоры отпаек, подключенных через трехполюсные разъединители, скомплектованные на металлической раме; транспозиционные опоры. К ослабленной изоляции относятся также воздушные промежутки, образующиеся при пересечении воздушных линий между собой.

При наличии на трассе опор с ослабленной изоляцией грозоупорность ВЛ снижается вследствие увеличения вероятности перекрытия ослабленной изоляции при ударе молнии в такую опору и от волн атмосферных перенапряжений, набегающих на нее с прилегающих участков трассы с нормальной изоляцией.

Защита опор с ослабленной изоляцией ранее осуществлялась с помощью трубчатых разрядников, обеспечивающих гашение дуги после импульсного перекрытия. Недостатком трубчатых разрядников является нестабильность их характеристик, что нередко приводит к развитию аварий при отказе и разрушении разрядников. Обслуживание трубчатых разрядников трудоемко. Более перспективно использование ОПН. Опоры с ослабленной изоляцией могут защищаться также специально предусмотренными искровыми промежутками.

7.4.13. Грозозащита пересечений ВЛ между собой и с линиями электрифицированного транспорта и связи обеспечивается соблюдением нормированных расстояний по воздуху. Кроме того, на ВЛ с деревянными опорами и АПВ для ограничения амплитуды перенапряжений применялись разрядники или искровые промежутки, установленные на опорах, ограничивающих пролет пересечения. В настоящее время более удобны ОПН (см. п. 7.4.14).

7.4.14. Дополнительным средством повышения грозоупорности ВЛ могут служить ОПН, устанавливаемые непосредственно на опорах ВЛ. Применение ОПН на ВЛ наиболее эффективно в следующих случаях:

• на одной из цепей двухцепной ВЛ, что практически полностью предотвращает грозовые отключения одновременно двух цепей;

• при высоком сопротивлении заземления опор;

• на высоких опорах, например, на переходах через водные преграды.

При этом ОПН могут устанавливаться либо на всех фазах каждой опоры, либо на части опор или только на одной или двух фазах.

РАЗДЕЛ 8. ВЫБОР СРЕДСТВ ГРОЗОЗАЩИТЫ ВЛ 110 КВ И ВЫШЕ

8.1. Оценка грозоупорности ВЛ 110 - 750 кВ по справочным кривым

8.1.1. В Приложении 23 представлены справочные кривые, построенные по результатам расчета на ЭВМ грозоупорности ВЛ 110 - 750 кВ на металлических и железобетонных опорах, вошедших в унификацию опор, разработанную Институтом «Энергосетьпроект» в течение 1968 - 1984 г.г., а также для типовых опор, разработанных после появления этой унификации и выпускаемых заводами. Схемы опор и необходимая для пользования справочными кривыми информация даны в табл. 8.1, в которой указаны: шифр опоры, выбранной в качестве расчетного варианта для данной конструкции опор (промежуточная без подставки); расчетная длина пролета lпрол, равная 0,89 среднего значения габаритного пролета: номер таблицы с информацией для расчета сопротивления заземления опор; номер рисунка с результатами расчета удельного числа грозовых отключений ВЛ на 100 км и 100 грозовых часов n1. Расчеты выполнены по методике, изложенной в Приложениях 17 и 18, соответственно, для ВЛ с тросом и без троса.

8.1.2. Зависимости n1 от сопротивления заземления Rз (от 1 до 100 Ом) даны для трех конструкций изоляционных подвесок с длиной разрядного пути по гирлянде изоляторов Iразр в пределах:

Uн, кВ

110

150

220

330

500

750

Iразр, м

1,0 - 1,3

1,3 - 1,5

1,8 - 2,2

2,7 - 3,2

3,2 - 4,7

5,1 - 7,0

___________

* В случае совпадения Iразр по этим условиям для получения серии кривых n1 длина lразр выбиралась по дополнительным соображениям (см. Приложение 23).

В качестве базовых использованы изоляторы нормального исполнения типа ПC70Б и ПC120Б со строительной высотой Hиз = 0,127 м. Варианты Iразр = nиз Hиз, где nиз - число изоляторов в гирлянде, выбраны по следующим условиям:

1) наименьшего допустимого ПУЭ-98 (п. 2.5.14, табл. 2.5.19) изоляционного расстояния по воздуху от токоведущих до заземленных частей опоры;

2) по рекомендациям «Инструкции по выбору изоляции электроустановок» РД 34.51.101 для районов с I и II степенью загрязненности атмосферы;

3) после введения в гирлянды дополнительных изоляторов для обеспечения 25-летнего безремонтного периода эксплуатации линейной изоляции.

8.1.3. Удельное число грозовых отключений для ВЛ с тросом разделено на составляющие: от обратных перекрытий при уларе в опору и в трос поп + птр**; от прорывов на провод nпр. В последнем случае расчетные зависимости представляют горизонтальные прямые.

___________

** Расчеты поп + nтр для справочных кривых выполнены при фиксированных значениях Rз, т.е. без учета влияния искрообразования на значение сопротивления заземления и конечный результат расчета грозоупорности (n1). Влияние этого фактора на показатели грозоупорности ВЛ 110 - 330 кВ различного конструктивного исполнения анализируется в Приложении 25

Для ВЛ без троса приведены зависимости общего удельного числа грозовых отключений nг от Rз и составляющей от прорывов молнии на провода nпр.

Для ВЛ на двухцепных опорах кроме удельного числа грозовых отключений на две цепи приведено удельное число грозовых отключений одновременно двух цепей nг (без разделения на составляющие).

Таблица 8.1

Состав исходных данных для расчета показателей грозоупорности ВЛ 110 - 750 кВ на унифицированных и типовых опорах: шифр опоры (расчетная длина пролета), номер таблицы к расчету сопротивления типового заземлителя, номер рисунка справочных кривых удельного числа грозовых отключений

Класс напряжения, кВ

Стальные опоры

110

П 110-5B

-

П 110-2B

-

-

-

-

(235 м)

(300 м)

табл. П15.6;

табл. П15.6;

рис. П23.1

рис. П23.2

150

П 150-1В

-

П 150-2B

-

-

-

-

(300 м)

(300 м)

табл. П15.6;

табл. П15.6;

рис. П23.5

рис. П23.6

220

П 220-3

П 220-3Т

П 220-2

П 220-2Т

П 220-5

-

-

(400 м)

(400 м)

(365 м)

(365 м)

(400 м)

табл. П15.6;

табл. П15.6;

табл. П15.6;

табл. П15.6;

табл. П15.6;

рис. П23.10

рис. П23.11

рис. П23.12

рис. П23.13

рис. П23.14

330

П 330-3

П 330-3Т

П 330-2

П 330-2Т

-

П 330-9

-

(415 м)

(415 м)

(345 м)

(345 м)

(380 м)

табл. П15.6;

табл. П15.6;

табл. П15.6.;

табл. П15.6;

табл. П15.7;

рис. П23.19

рис. П23.20

рис. П23.21

рис. П23.22

рис. П23.23

500

-

-

-

-

-

ПБ-1

Р1

(395 м)

(360 м)

табл. П15.7;

табл. П15.8;

рис. П23.26

рис. П23.27

750

-

-

-

-

-

ПП 750-1

-

(385 м)

табл. П15.7;

рис. П23.21



Класс напряжения,  кВ

Железобетонные опоры

Одностоечные

Портальные

Одноцепные

Двухцепныс

110

ПБ 110-1

П 110-2

-

-

-

-

-

(235 м)

(220 м)

табл. П15.9;

табл. П15.9;

рис. П23.1

рис. П23.4

150

ПБ 150-1

ПБ 150-2

ПСБ 150-1

-

-

-

-

(205 м)

(190 м)

(275 м)

табл. П15.9;

табл. П15.9;

табл. П15.10;

рис. П23.7

рис. П23.8

рис. П23.9

220

ПБ 220-1

-

ПСБ 220-1

-

ПБ 220-4

ПБ 220-12

-

(235 м)

(275 м)

(275 м)

(345 м)

табл. П15.9;

табл. П15.10;

табл. П15.10;

табл. П15.10;

рис. П23.15

рис. П23.16

рис. П23.17

рис. П23.18

330

-

-

ПБ 330-7

-

-

-

ПБ 330-4

(350 м)

(230 м)

табл. П15.10;

табл. П15.10;

рис. П23.24

рис. П23.25

500

-

-

ПБ 500-5Н

ПБ 500-1

-

-

-

(340 м)

(300 м)

табл. П15.10;

табл. П15.11;

рис. П23.28

рис. П23.29

ПБ 500-3

(365 м)

табл. П15.11;

рис. П23.30

750

-

-

ПБ 750-3

-

-

-

-

(385 м)

табл. П15.10;

рис. П23.32

8.1.4. Абсолютное число грозовых отключений ВЛ Nг, имеющей по трассе одинаковые конструктивные параметры (тип промежуточной опоры, число тросов, изоляцию), оценивается через удельное число грозовых отключений nг по соответствующему типу опоры и классу напряжения рисунку справочных кривых с учетом фактической интенсивности грозовой деятельности (Nг.ч, см. Приложение 13) и длины ВЛ L по формуле

                                                    (8.1)

В качестве Rз принимается среднее из измеренных (рассчитанных) значений сопротивления заземления опор на промышленной частоте на трассе.

Если среди гирлянд, используемых при разработке справочных кривых, нет гирлянды с lразр, равной длине разрядного пути гирлянд на анализируемой ВЛ, необходимо по трем значениям nг для конкретного Rз построить дополнительную зависимость nг от lразр, по которой определить необходимое для формулы (8.1) значение nг. Для быстрой оценки nг возможна интерполяция внутри исходных справочных кривых.

8.1.5. Абсолютное число грозовых отключений неоднородной по трассе ВЛ (например, идущей участками на одноцепных и двухцепных опорах или имеющей участки без тросовой защиты и т.д.) определяется с привлечением удельных чисел отключений по нескольким рисункам справочных кривых через сумму абсолютных чисел грозовых отключений на отдельных участках ВЛ по формуле

                                                 (8.2)

8.1.6. Удельное число грозовых отключений одной цепи двухцепной ВЛ, необходимое для подстановки в формулу (8.1) или (8.2), вычисляют по формуле

                                                   (8.3)

где nг и nг2ч - удельное число грозовых отключений двухцепной ВЛ и одновременно двух цепей соответственно.

8.1.7. При существенном различии в расположении тросов относительно проводов на опорах анализируемой ВЛ и соответствующего варианта справочных кривых (по углу защиты a и смещению троса относительно провода по вертикали и горизонтали) и особенно в случаях, когда число отключений от прорывов nпp близко или превышает число отключений от обратных перекрытий, следует рассчитать вероятность прорыва молнии на провода для двух вариантов взаимного расположения троса и провода. После этого удельное число отключений от прорыва молнии на провода анализируемой ВЛ определяется по формуле

                                                            (8.4)

где nпр - удельное число грозовых отключений от прорывов молнии на провода по справочным кривым; Pa и  - вероятность прорыва молнии на провода для ВЛ, используемой при разработке справочных кривых, и для анализируемой ВЛ, по формуле (П17.35).

Общее удельное число грозовых отключений анализируемой ВЛ для подстановки в формулу (8.1) или (8.2) вычисляют по формуле

                                                    (8.5)

8.1.8. При оценке числа отключений Nr действующих ВЛ учитываются особенности их трассы (например, прохождение ВЛ в одном коридоре с другими ВЛ или по лесному массиву). В этом случае полученное по формуле (8.1) значение Nг следует умножить на коэффициенты, рекомендованные в п. 7.2.2.

8.2. Критерии выбора средств грозозащиты ВЛ 110 кВ и выше

8.2.1. Опыт эксплуатации (табл. 7.1) показывает, что грозовые отключения ВЛ в среднем составляют 10 - 20 % от общего числа автоматических отключений по всем причинам. С ростом класса номинального напряжения число грозовых отключений уменьшается, но возрастает на фоне повышения общей надежности ВЛ доля грозовых отключений.

8.2.2. При выборе комплекса средств грозозащиты необходимо учитывать их эффективность для повышения надежности ВЛ в целом в конкретных природно-климатических условиях (например, подвеска троса на сильногололедных участках может приводить к снижению надежности ВЛ) и возможности технической реализации предлагаемых мероприятий (например, устройство заземлителей в скальных грунтах).

8.2.3. По совокупности природно-климатических условий, влияющих на грозоупорность ВЛ, и их ответственности, ВЛ разделяются на следующие категории.

А. ВЛ, проходящие в районах с умеренной грозовой деятельностью (Nr.ч £ 40 грозовых часов) и удовлетворительными характеристиками грунтов (ρ £ 1000 Ом · м). К этой категории относится большинство эксплуатируемых ВЛ в крупных энергосистемах, отключение которых, в том числе и с неуспешным АПВ, не приводит к перерыву энергоснабжения потребителей.

Б. ВЛ, проходящие в районах с повышенной грозовой активностью (Nr.ч > 40 грозовых часов) или с высокими удельными сопротивлениями грунтов (ρ > 1000 Ом · м).

В. Особо ответственные ВЛ: межсистемные связи; незарезервированные источники питания; двухцепные ВЛ, используемые в качестве независимых источников питания; ВЛ, отходящие от АЭС, практически все ВЛ 500 и 750 кВ и т.д.

8.2.4. Общим ориентиром для выбора средств грозозащиты может быть учет эксплуатационных показателей надежности ВЛ, достигнутых в конкретном регионе: общего удельного числа автоматических отключений nобщ; доли грозовых отключений bг; коэффициента успешности kАПВ.

8.2.5. Практическим критерием для определения допустимого числа грозовых отключений Nдоп.г и выбора средств грозозащиты ВЛ 110 - 330 кВ категорий А и Б является обеспечение готовности оборудования энергосистемы, а именно, соблюдение нормированной периодичности ремонта линейных выключателей. Методика расчета Nдоп.г по этому критерию дана ниже (подраздел 8.3).

8.2.6. Удельное число отключений ВЛ 110 - 330 кВ категории В должно быть, по крайней мере, вдвое меньше, чем других ВЛ в данном регионе. При отсутствии эксплуатационных показателей надежности по конкретному региону следует ориентироваться на усредненные значения общего числа автоматических отключений в табл. 7.1, введя в допустимое число отключений коэффициент запаса 0,5.

На ВЛ 110 - 330 кВ категории В должны быть реализованы все возможности по повышению их надежности и грозоупорности, в том числе и нетрадиционные (увеличение числа тросов, подвеска одного из них под проводами, усиление изоляции, установка ограничителей перенапряжений). Следует преимущественно использовать опоры с двумя тросами. Выбор комплекса средств грозозащиты таких ВЛ должен проводиться, как правило, индивидуально путем многовариантных расчетов с применением справочных кривых (Приложение 23) или использованием программы расчета грозоупорности ВЛ для ЭВМ.

8.2.7. При выборе средств грозозащиты вновь сооружаемых ВЛ 500 и 750 кВ следует ориентироваться на достигнутые эксплуатационные показатели по удельному числу грозовых отключений ( в табл. 7.1) без введения коэффициента запаса: в используемых в настоящее время опорах для этих ВЛ реализованы практически все возможности по созданию ВЛ повышенной грозоупорности (что подтверждает и опыт эксплуатации). Дополнительные возможности повышения грозоупорности ВЛ 500 и 750 кВ могут появиться только при освоении опор с отрицательным углом защиты троса.

8.2.8. Улучшение тросовой защиты актуально и для ВЛ 1150 кВ. Ожидаемое число грозовых отключений ВЛ 1150 КВ в Северном Казахстане оценивается значением 0,4 на 100 км в год при работе на номинальном напряжении (при работе на пониженном до 500 кВ напряжении ВЛ 1150 кВ не должны отключаться). Объем опыта эксплуатации ВЛ 1150 кВ (с 1986 г. до 1995 г. включительно) составил 16,7 тыс. км · лет, в том числе при работе на номинальном напряжении 3 тыс. км · лет. За весь период эксплуатации ВЛ 1150 кВ отключались от грозы 21 раз. Основная причина отключений - прорывы молнии на провода в области анкерно-угловых опор. Повышение грозоупорности ВЛ 1150 кВ может быть обеспечено за счет использования промежуточных и анкерно-угловых опор с отрицательными углами защиты троса.

8.3. Допустимое число грозовых отключений ВЛ и выбор средств грозозащиты по критерию коммутационного ресурса линейных выключателей

8.3.1. Абсолютное допустимое число грозовых отключений ВЛ по условию полного исчерпания коммутационного ресурса выключателя в межремонтный период рассчитывается по формуле

                                         (8.6)

где Nо - допустимое без ремонта выключателя количество отключений номинального тока к.з. (по ГОСТ 687-78 с изменениями № 2, табл. 4);

Tп.р - средний период планового ремонта выключателей, годы. При отсутствии уточняющих местных инструкций принимаются в соответствии с ПТЭ следующие значения Tп.р для разных типов выключателей: масляных 6 - 8, воздушных 4 - 6, элегазовых 12 лет;

bг - отношение числа грозовых отключений к общему числу автоматических отключений. При отсутствии соответствующих данных по опыту эксплуатации ВЛ в рассматриваемом регионе используются следующие усредненные показатели:

Uн, кВ

110

150

220

330

500

bг

0,10

0,11

0,13

0,15

0,25

kАПВ - коэффициент успешности АПВ при грозовых отключениях (по опыту эксплуатации ВЛ 110 - 550 кВ kАПВ = (0,6 ÷ 0,8); kВ - коэффициент, учитывающий условия эксплуатации выключателя: длину ВЛ, значение тока к.з. в ближайшей к шинам подстанции точке ВЛ и изменение коммутационного ресурса выключателя при удалении точки к.з. от шин подстанции. Значения коэффициента для трех типов выключателей ВЛ 110 - 500 кВ, двух совокупностей значений токов к.з. в ближайшей к шинам подстанции точке на ВЛ - Iк.з., равному нормируемому ГOCT 687-78 току отключения к.з. - Iп (15; 20; 31,5; 40; 50; 63 кА), а также для Iк.з. = 0,5Iп представлены в Приложении 28 сериями зависимостей коэффициента kВ от длины ВЛ (рис. П28.1 - П28.4).

8.3.2. Практически выбор комплекса средств грозозащиты, обеспечивающий допустимое по коммутационному ресурсу выключателя число грозовых отключений, определенное по формуле (8.6), для ВЛ длиной L, проходящей в районе с интенсивностью грозовой деятельности Nг.ч, сводится к определению предельно допустимого значения сопротивления заземления Rз, так как в большинстве случаев конструкция опоры и, следовательно, количество и расположение тросов выбираются по другим соображениям.

Значение Rз может быть определено с использованием справочных кривых Приложения 23 после перехода от абсолютного допустимого числа грозовых отключений Nдоп.г к предельному значению удельного числа грозовых отключений*) nг.пред (на 100 км и 100 грозовых часов) по формуле

___________

*) Справочные кривые построены для удельного числа грозовых отключений на 100 км и 100 грозовых часов.

                                                    (8.7)

В Приложении 26 описана процедура определения предельного допустимого значения Rз применительно к ВЛ на одноцепных и двухцепных опорах.

8.3.3. Результаты определения Rз для унифицированных и типовых опор ВЛ 110 - 330 кВ (в соответствии с номенклатурой табл. 8.1) приведены в Приложении 24. В расчетах варьировались следующие природно-климатические, конструктивные и эксплуатационные характеристики ВЛ:

• тип выключателя: воздушный (Iо = 31,5 кА, Tпр = 6, Nо = 8);

масляный (Iо = 20,0 кА, Tпр = 8, Nо = 5);

• ток к.з. в ближайшей к подстанции точке ВЛ: Iк.з. = Iо и Iк.з = 0,5Iо;

• длина ВЛ - три значения в пределах длин, характерных для ВЛ 110 - 330 кВ:

Uн, кВ

L, км (расчетные значения)

110

20; 50; 100

150

20; 100; 160

220

40; 100; 200

330

60; 100, 300

• интенсивность грозовой деятельности: Nг.ч = 20; 40 и 80 грозовых часов;

• число изоляторов в гирлянде: по рекомендациям «Инструкции по выбору изоляции электроустановок» РД 34.51.101 для районов с I и II степенью загрязнения; с увеличенным числом изоляторов.

Коэффициент успешности АПВ принят одинаковым, kАПВ = 0,8.

Предельное значение Rз меняется в зависимости от Nдоп.г и уровня грозовой деятельности. Требования к Rз ужесточаются при использовании выключателей, допускающих меньшее число отключений токов к.з., при больших токах к.з. на шинах ПС, для ВЛ на металлических башенных опорах, в том числе с одним тросом, с ростом Nг.ч и увеличением длины ВЛ. Однако существует много вариантов сочетаний природно-климатических и эксплуатационных условий, допускающих значения Rз большие, чем регламентируемые в настоящее время ПУЭ**. Усиление изоляции позволяет ослабить требования к Rз, что может быть использовано как альтернативное средство грозозащиты на ВЛ 110 - 150 кВ и при трудностях устройства заземлителей.

___________

** В ПУЭ-1998 (п. 2.5.75) требования к Rз определяются удельным сопротивлением грунта.

8.4. Определение области рационального использования унифицированных и типовых опор для ВЛ 110 - 330 кВ различных категорий по грозозащите

Различие в числе грозовых отключений ВЛ 110 - 330 кВ, выполненных на опорах различной конструкции, но имеющих одинаковое сопротивление заземления в пределах (10 - 30) Ом, характеризуется следующими значениями кратностей по отношению к наименьшему n1 в каждом классе номинального напряжения ВЛ (Приложение 24):

Uн, кВ

110

150

220

330

Различие в nг, кратность, число раз

1,5 - 2

2 - 3

3,5 - 6

3 - 4

Для каждой конструкции опор ВЛ 110 - 330 кВ существуют сочетания природно-климатических и эксплуатационных условий, при которых требуемые показатели грозоупорности могут быть обеспечены с наименьшими затратами на сооружение заземляющих устройств.

При определении границ рационального использования опор при сооружении ВЛ 110 - 330 кВ различных категорий по грозозащите необходимо исходить из следующего:

• опора может использоваться для сооружения ВЛ 110 - 330 кВ категории А (Nг.ч £ 40 грозовых часов и обычные грунты), если предельное значение Rз ³ 9 Ом*;

___________

* В зарубежной практике нормировано значение Rз = 8 Ом.

• ВЛ категории Б разделяются на две или три группы: умеренная грозовая деятельность и плохие грунты; повышенная грозовая активность и обычные грунты; повышенная грозовая активность и плохие грунты. В количественных показателях это выражается следующим образом:

Номер группы

Nг.ч, ч

Предельное значение Rз, Ом

1

£ 40

³ 30

2

> 40

³ 9

3

> 40

³ 30

• во всех случаях предельное значение Rз представляет среднее значение сопротивления заземления опор на трассе ВЛ.

В Приложении 27 по материалам табл. П26.1 - П26.4 Приложения 26 представлены области применения унифицированных и типовых опор (табл. 8.1) для ВЛ 110 - 330 кВ категорий А и Б по грозозащите. Варианты по природно-климатическим, конструктивным и эксплуатационным характеристикам ВЛ те же, что в п. 8.3.3. Границы областей даны значениями Nг.ч, наибольшей возможной длиной ВЛ в конкретных условиях и допустимыми значениями Rз для наименьшей рассматриваемой и наибольшей возможной длины ВЛ.

Например, одноцепную башенную опору ВЛ 220 кВ с одним тросом рекомендуется использовать в следующих случаях (табл. П27.2).

Линейная изоляция 15ПС70Е**

____________

** В соответствии с «Инструкцией по выбору изоляции электроустановок РД 34.51.101».

Линейный выключатель - воздушный

lк.з. = lо

При Nг.ч £ 20 ч башенная опора с одним тросом может использоваться для сооружения ВЛ категории А во всем диапазоне длин от 40 до 200 км: на ВЛ длиной до 40 км можно допускать Rз £ 13 Ом; при L = 200 км только Rз £ 9 Ом.

lк.з. = 0,5lо

При Nг.ч 20 ч допустимы большие значения сопротивления заземления (Rз £ 30 Ом) и появляется возможность использовать опору при 20 ч < Nг.ч £_ 40 ч, если длина ее не превышает 75 км. В этом случае: при L = 40 км Rз £ 14 Ом, при L = 75 км Rз £ 9 Ом.

Линейный выключатель масляный

Опора может использоваться только при Iк.з. = 0,5Iо и при невысокой грозовой активности (Nг.ч £ 20 ч) для ВЛ длиной по 50 км с Rз £ 9 Ом.

Линейная изоляция 17ПС70Е

Линейный выключатель - воздушный

lк.з. = lо

Усиление изоляции позволяет повысить пределы по Rз до (17 - 13) Ом при (Nг.ч £ 20 ч) появляется возможность использовать опору на коротких ВЛ (до 40 км) при 20 ч < Nг.ч £ 40 ч;

lк.з. = 0,5lо

Допускается повышение Rз до (36 - 20) Ом при Nг.ч £ 20 ч, расширяется допустимая длина ВЛ до наибольшей (200 км) при 20 ч < Nг.ч £ 40 ч при одновременном повышении предельных значений Rз. Появляется область использования опор в районах с повышенной грозовой активностью и обычными грунтами (категория Б, группа I): при Nг.ч = 40 ч L до 200 км, при Nг.ч = 80 ч L до 50 км, при Rз, соответственно, (19 - 10) Ом и (10 - 9) Ом.

Линейный выключатель - масляный

По-прежнему возможно использование башенной опоры с одним тросом только при Iк.з. 0,5Iо и Nг.ч £ 20 ч, но допустимая длина ВЛ увеличивается от 50 м до 130 м при одновременном повышении предельных значений Rз от (10 - 9) Ом до (14 - 9) Ом.

При подвеске двух тросов на одноцепной башенной опоре область ее применения значительно расширяется, в том числе и для ВЛ категории Б. При добавлении двух изоляторов в гирлянды опора с двумя тросами может использоваться в районах с плохими грунтами: при Nг.ч £ 20 ч и длине ВЛ от 40 до 200 км среднее значение Rз на линии может быть от 50 до 30 Ом.

Сооружение ВЛ в соответствии с рекомендациями Приложения 27 обеспечивает показатели грозоупорности ВЛ 110 - 330 кВ на уровне достигнутых в эксплуатации, так как допустимое число грозовых отключений по критерию коммутационного ресурса выключателей Nдоп.г, рассчитанное по формуле (8.6) для L = 100 км и реальных условий эксплуатации по типу и характеристикам выключателей, достаточно хорошо согласуется с удельным числом грозовых отключений по опыту эксплуатации при фактической грозовой деятельности (), а именно:

Uн, кВ

110

220

330

Nдоп.г, (по формуле (8.6))

0,39 - 1,64

0,34 - 1,44

0,21 - 1,17

 по опыту эксплуатации, среднее (пределы изменения)

1,0 (0,33 - 2,3)

0,45 (0,03 - 1,2)

0,2 (0,10 - 0,66)

Предельные значения Rз в Приложениях 26 и 27 не являются заниженными, так как они определялись из справочных кривых удельного числа грозовых отключений nг (Приложение 28), рассчитанных без учета уменьшения сопротивления заземления за счет ценообразования в грунте при стекании тока молнии.

В перспективе, при широком внедрении элегазовых выключателей и накоплении опыта их эксплуатации может потребоваться пересмотр критериев выбора комплекса средств грозозащиты. При более высоком коммутационном ресурсе элегазовых выключателей надежность электроснабжения будет определяться готовностью других видов подстанционного оборудования, чувствительных к воздействию грозовых перенапряжений и токов к.з. от них (например, силовых трансформаторов).

РАЗДЕЛ 9. ЗАЩИТА СТАНЦИЙ И ПОДСТАНЦИЙ 6 - 1150 КВ ОТ ГРОЗОВЫХ ПЕРЕНАПРЯЖЕНИЙ

9.1. Общие положения

Опасные грозовые воздействия на подстанционном оборудовании возникают при ударах молнии непосредственно в подстанцию (ПС), а также при поражениях ВЛ и приходе по ним на распределительное устройство (РУ) и ПС грозовых волн. Кроме того, для РУ 6 и 10 кВ опасны перенапряжения, индуктированные на токоведущих частях при ударах молнии в землю или другие объекты вблизи ВЛ или ПС.

Эффективность защиты от грозовых перенапряжений внутренней изоляции подстанционного оборудования должна быть значительно более высокой по сравнению с воздушной и линейной изоляцией ВЛ, так как внутренняя изоляция оборудования подстанций имеет небольшие запасы по отношению к импульсным испытательным напряжениям и не обладает свойством самовосстановления после грозового перекрытия.

Защита оборудования подстанций от прямых ударов молнии обеспечивается системой стержневых и тросовых молниеотводов. Для оценки эффективности грозозащиты изоляции оборудования, подвесной и воздушной изоляции на ПС от прямых ударов молнии применяется такой же качественный, но более жесткий количественный критерий, что и для ВЛ, т.е. ожидаемое число обратных перекрытий при ударах молнии в молниеотводы, а также от прорывов через систему молниезащиты. В качестве критерия используется среднее ожидаемое число лет безаварийной работы ПС при этих воздействиях Tпv. Считается, что если Tпз расчетно оценивается 500 - 3000 годами соответственно для ПС 35 - 1150 кВ, то грозозащита оборудования, подвесной и воздушной изоляции ПС надежно защищена от обратных перекрытий и прорывов на территории РУ.

Защита ПС от набегающих с ВЛ волн грозовых перенапряжений основана на выборе соответствующих защитных аппаратов (ОПП, разрядников), числа и места их установки на ПС с тем, чтобы обеспечить такое снижение воздействующих волн грозовых перенапряжений по амплитуде и крутизне, при котором в течение нормированного срока безаварийной эксплуатации Tн.в не будут превышены допустимые значения перенапряжений для наиболее ответственного и дорогостоящего оборудования (трансформаторов, автотрансформаторов, шунтирующих реакторов и т.д.). Показатель надежности грозозащиты ПС 35 - 1150 кВ от набегающих волн Tн.в должен быть соответственно не менее 200 - 1500 лет.

9.2. Защита станций и подстанций от прямых уларов молнии

9.2.1. Для защиты подстанционного оборудования от прямых ударов молнии используется система молниеотводов. Требуемое количество и высота молниеотводов выбирается в соответствии с рекомендациями Приложения 29. При этом должны быть приняты меры по предотвращению обратных перекрытий с молниеотводов на токоведущие части РУ по воздуху и выноса высокого потенциала по земле.

Расчетное значение надежности защиты станций и ПС от прямых ударов молнии выбирают в зависимости от степени ответственности защищаемого объекта, от тяжести ущербов, возникающих при его поражении, интенсивности грозовой деятельности и пр. Наибольшая надежность грозозащиты должна обеспечиваться следующим объектам. ОРУ вместе с его шинными мостами и гибкими связями; зданиям машинного зала и ЗРУ; зданиям трансформаторной башни, маслохозяйства, нефтехозяйства, электролизной и ацетиленогенераторной станции; угледробилке, вагоноопрокидывателям, резервуарам с горючими жидкостями или газами; местам хранения баллонов с водородом; градирням и дымовым трубам. Электрические цепи 6 и 10 кВ, имеющие гальванические связи с генераторным напряжением, также защищаются от прямых ударов молнии.

9.2.2. Установка молниеотводов на зданиях ЗРУ не является обязательной. В случае выполнения кровли здания полностью из металла или применения металлических несущих конструкций достаточно заземлить металлические части кровли. Плоскую неметаллическую или железобетонную кровлю защищают наложением молниеприемной сварной сетки из стальной проволоки непосредственно на кровлю или под слой негорючего утеплителя или гидроизоляции. При этом для предотвращения нежелательной разности потенциалов между различными металлическими элементами здания (трубы, вентиляционные устройства, заземляющие спуски и пр.) они должны быть соединены между собой.

При использовании в качестве молниеприемной сетки стальной арматуры железобетонных плит кровли возможно щепление бетона. Этот способ грозозащиты зданий не рекомендуется в сильногрозовых районах. Защита зданий ЗРУ от прямых ударов экономически оправдана при интенсивности грозовой деятельности 20 грозовых часов в год и более. Число грозовых разрядов в сооружение Nс определяется по формуле

                                      (9.1)

где р0 - плотность разрядов молнии на 1 км2 земной поверхности (принимается по рекомендациям подраздела 6.3 (Часть 3);

aс, bс, hс - длина, ширина и высота сооружения, м;

Rэкв - эквивалентная ширина, с которой сооружение собирает боковые разряды молнии, м:

при hс £ 30 м

при hс > 30 м .

Здания с неметаллической или железобетонной кровлей допускается не защищать, если Nc < 0,05 в год.

Для предотвращения обратных перекрытий с заземляющих спусков и металлических конструкций здания на ошиновку и оборудование ЗРУ, а также на токоведущие части наружных вводов должны быть приняты меры по улучшению экранировки здания за счет увеличения числа заземляющих спусков, их объединения (на крыше и у фундамента) и уменьшения сопротивления заземляющего контура.

9.2.3. Для защиты ОРУ от прямых ударов молнии применяются стержневые и тросовые молниеотводы. Последние в основном используются для защиты ошиновки большой протяженности. Наиболее простым и дешевым решением является расположение молниеотводов на металлических конструкциях ОРУ и других высоких объектах. При такой схеме молниезащиты для ОРУ 35 - 150 кВ следует предусмотреть меры по предотвращению обратных перекрытий путем устройства дополнительного сосредоточенного заземлителя в месте входа тока молнии в землю. Для ОРУ 220 кВ и выше обратные перекрытия практически исключены.

При расчете вероятности обратного перекрытия следует учитывать, что портал с молниеотводами имеет более сложную конструкцию, чем отдельно стоящий молниеотвод (несколько стоек и молниеотводов) и располагается вблизи элементов ОРУ с различными уровнями изоляции. Контур заземления такого портала имеет сетчатую конструкцию с вертикальными заземляющими электродами.

9.2.4. Надежность защиты ОРУ станций и подстанций от прямых ударов молнии характеризуется числом случаев перекрытия изоляции при прорывах молнии через зону защиты молниеотводов и обратных перекрытий при ударах молнии в молниеотводы (для ОРУ 35 - 150 кВ) в год. Это число может быть определено по формуле

                   (9.2)

где aт, bт - длина и ширина территории ОРУ, м;

Rэкв и р0 - как в формуле (9.1);

ηпр, ηоп - вероятность перехода импульсного перекрытия изоляции в силовую дугу, соответственно, при разрядах молнии в ОРУ, минуя молниеотводы, и при обратных перекрытиях (в расчетах принимается равной 0,9);

Pa - вероятность грозового поражения ошиновки ОРУ, минуя молниеотводы (при использовании для выбора системы молниезащиты рекомендаций Приложения 29 указанная вероятность имеет значение 0,05 или 0,005);

Pоп - вероятность обратного перекрытия (может быть определена с помощью методов расчета обратных перекрытий, используемых для ВЛ):

Pпр - доля опасных грозовых перенапряжений, возникающих при непосредственном грозовом разряде в ошиновку ОРУ, минуя молниеотводы (определяется с использованием методики Приложения 17 (формула (П17.30)).

Наряду со значением Nn.y в качестве показателя надежности ПС используется обратная величина

                                                         (9.3)

которая характеризует среднюю повторяемость (в годах) опасных перенапряжений на ПС из-за грозовых разрядов непосредственно в ЗРУ или ОРУ.

Система молниезащиты ПС должна обеспечить в зависимости от класса ее номинального напряжения Тп.у не ниже следующих значений:

Uн, кВ

35

110

220

330

500

750

1150

Tп.у

500

700

1000

1500

2000

2500

3000

Если при установке молниеотводов на конструкциях ОРУ необходимая грозоупорность не может быть достигнута или порталы не рассчитаны на установку молниеотводов, грозозащиту следует выполнять отдельно стоящими молниеотводами с обособленными заземлителями, которые при хороших грунтах допускается подключать к контуру заземления подстанции. Сопротивление заземления молниеотвода при этом определяется сопротивлением заземления части контура подстанции в радиусе 20 м от места присоединения к нему заземляющего спуска молниеотвода.

Расстояние по воздуху LВ от отдельно стоящего молниеотвода с обособленным заземлителем до токоведущих частей ОРУ, а также до ЗРУ, зданий и сооружений должно удовлетворять условиям:

LB ³ (0,12Rз + 0,1Hп); и LВ ³ 5 м,                                        (9.4)

где Нп - высота до точки возможного перекрытия над уровнем земли, м.

9.2.5. В грунтах с низкой проводимостью соединение заземлителя отдельно стоящего молниеотвода с контуром подстанции не допускается. Для предотвращения выноса высокого потенциала расстояние Lз между обособленным заземлителем отдельно стоящего молниеотвода и ближайшей к нему точкой заземляющего контура подстанции, ЗРУ, зданий и сооружений следует определять из условий:

Lз ³ 0,2Rз и Lз ³ 3 м.                                                   (9.5)

где Rз - сопротивление заземления отдельно стоящего молниеотвода, значение которого должно быть не более 40 Ом.

При этом тросовая защита ВЛ не должна соединяться с порталами ОРУ: последний пролет ВЛ следует защищать отдельно стоящими молниеотводами.

9.2.6. При установке на конструкциях с молниеотводами, имеющими обособленные заземлители, светильников, радиоантенн или электрооборудования напряжением до 1000 В необходимы мероприятия по защите цепей электропроводки от грозовых повреждений, выноса высокого потенциала на контур заземления ОРУ и в цепи вторичной коммутации. Электропроводку рекомендуется прокладывать в металлической трубе на всем протяжении от электрооборудования на конструкции с молниеотводом до места присоединения к контуру заземления ОРУ и ввода в кабельный канал. Расстояние в земле от спуска трубы в землю до места присоединения к заземляющему контуру ОРУ (Lт, м) должно удовлетворять условиям:

Lт ³ 0,6Rз и Lт ³ 10 м.                                                 (9.6)

Для увеличения скорости спада грозового перенапряжения вдоль трубы на ней рекомендуется устанавливать ряд вертикальных заземляющих электродов. В месте ввода в кабельный канал трубу с кабелем следует присоединить к контуру заземления ОРУ и соединить с оболочками других кабелей. По концам кабеля, идущего от конструкции с молниеотводом, во взрывоопасных помещениях рекомендуется устанавливать защитные аппараты - ОПН.

9.3. Защита станций и подстанций от набегающих грозовых волн

На подходе к ПС грозовые волны возникают при прорыве молнии на провода или при обратных перекрытиях линейной изоляции при ударах молнии в опоры (тросы). Амплитуда грозовых волн в точке удара при прорывах молнии на провода ограничена импульсной прочностью линейной изоляции, а при обратных перекрытиях зависит от момента перекрытия (на фронте или хвосте волны) и падения напряжения на сопротивлении заземления и индуктивности опоры. При прорывах на проводах могут появляться срезанные и полные волны. Полные волны более опасны, так как срезанные быстрее затухают за счет потерь энергии на импульсную корону. При обратных перекрытиях на проводах возникают волны с отвесным фронтом, опасные для междувитковой внутренней изоляции трансформаторов (автотрансформаторов) и реакторов.

При воздействии набегающих с ВЛ волн атмосферных перенапряжений схема РУ ведет себя, как сложный колебательный контур, в котором подстанционное оборудование участвует своими входными емкостями, а ошиновка - отрезками длинной линии с распределенными параметрами. Значения входных емкостей подстанционного оборудования и рекомендации по составлению расчетной схемы замещения распределительного устройства приведены в Приложении 30. В отдельных случаях, например, при расчете грозоупорности схем с вращающимися машинами, последние более правильно представлять не только входной емкостью, но и моделировать обмотку машины входным сопротивлением или отрезком длинной линии с распределенными параметрами. Волновые сопротивления обмоток, особенно мощных вращающихся машин, невелики (50 - 100 Ом), что существенно снижает воздействующие перенапряжения. Силовые трансформаторы представляются входной емкостью и отрезком длинной линии, замещающим обмотку. Однако волновое сопротивление обмотки обычно составляет несколько тысяч Ом и поэтому слабо снижает амплитуду колебательного импульса. Представление силового трансформатора входной емкостью несколько увеличивает расчетные грозовые перенапряжения на нем. При анализе схем грозозащиты мощных силовых трансформаторов должны быть учтены волновые свойства обмотки путем использования частотно-зависимых характеристик обмоток, предварительно полученных расчетным или экспериментальным путем.

При переходном процессе в сложном колебательном контуре ПС в отдельных ее точках могут появляться перенапряжения, превышающие импульсную прочность изоляции оборудования. Задача грозозащиты ПС состоит в снижении значений перенапряжений на ПС за счет использования защитных аппаратов с нелинейными вольт-амперными характеристиками (ограничителей перенапряжений или вентильных разрядников) и уменьшения числа опасных набегающих волн путем повышения грозоупорности ВЛ на подходе к ПС

Старые методики и рекомендации по выбору типа, количества и места установки защитных аппаратов, а также длины защищенного подхода основывались на понятии «опасной зоны». Длина «опасной зоны» соответствовала предельной длине участка ВЛ на подходе к ПС после пробега которого полная волна с отвесным фронтом максимальной возможной амплитуды в результате деформации из-за потерь энергии на импульсную корону становилась безопасной для изоляции подстанционного оборудования. Описание этого метода дано в подразделе 9.6.

Современные методы расчета грозозащиты НС основаны на учете статистических распределений параметров импульсов атмосферных перенапряжений в точке их возникновения и вероятности поражения разрядами молнии отдельных участков ВЛ на подходе к ПС. Критерием выбора схемы грозозащиты ПС является повторяемость опасных перенапряжений в точках присоединения наиболее ответственного оборудования ПС (трансформаторов, автотрансформаторов и шунтирующих реакторов). (См. подраздел 9.7).

9.4. Средства защиты РУ от набегающих грозовых волн

9.4.1. Средства грозозащиты и требуемая длина защищенного тросом подхода, определяемая затуханием волн при распространении по проводам за счет импульсной короны и потерь в земле, зависят от класса номинального напряжения ВЛ и схемы ПС. Наиболее опасные воздействия на изоляции ПС возникают при ударах молнии в ближайшие опоры и прорывах на провода в первых пролетах.

Комплекс средств грозозащиты ВЛ на подходе к ПС в зависимости от класса номинального напряжения должен выбираться с учетом рекомендаций подраздела 7.1 в части влияния конструктивных параметров ВЛ 110 - 750 кВ на показатели их грозоупорности и с использованием справочных кривых по удельному числу грозовых отключений ВЛ 110 - 750 кВ на унифицированных опорах (Приложение 23), а для ВЛ 6 - 35 к В с учетом рекомендаций Приложения 22.

9.4.2. Основным средством снижения перенапряжений на изоляции электрооборудования РУ являются ОПН. Защитные характеристики ОПН, выпускаемых различными фирмами, даны в Приложении 4. Необходимое количество и схема расстановки ОПН определяются на основании расчета грозозащиты ПС. Примеры расчета грозозащиты ПС даны в Приложениях 32 и 33.

Все силовые трансформаторы, автотрансформаторы и шунтирующие реакторы 330 кВ и более высокого напряжения должны защищаться ОПН от грозовых и коммутационных перенапряжений.

9.5. Координация импульсной прочности изоляции подстанционного оборудования с защитными характеристиками ОПН

9.5.1. На оборудовании, установленном между ВЛ и защитным аппаратом по ходу волны (по ошиновке), форма импульсного перенапряжения в первый момент повторяет форму исходного грозового импульса (рис. 9.1, а). После прихода волны, отраженной от вступившего в работу защитного аппарата, перенапряжение быстро снижается, приближаясь к значению, равному сумме остающегося напряжения на защитном аппарате и падению напряжения на индуктивности ошиновки. Такое воздействие на изоляцию менее опасно, чем воздействие полного стандартного грозового импульса той же амплитуды. Перенапряжение в точках подстанции, расположенных по движению волны за защитным аппаратом, имеет вид импульса униполярной формы (рис. 9.1, б); период затухающих колебаний, наложенных на остающееся напряжение защитного аппарата, зависит от параметров схемы подстанции.

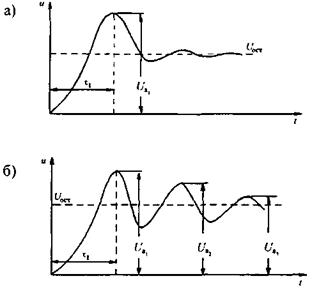

Рис. 9.1. Характерная форма грозовых перенапряжений на подстанционном оборудовании:

а) на входных элементах схемы подстанции (линейный выключатель, разъединитель, конденсатор связи и пр.);

б) на силовом трансформаторе, шунтирующем реакторе:

, ,  - амплитуды последовательных максимумов грозового перенапряжения:

t1 - время наступления первого максимума ;

Uост - остающееся напряжение защитных аппаратов

9.5.2. Шкала допустимых воздействий (Uдоп) для различных расчетных условий для силовых трансформаторов, автотрансформаторов и шунтирующих реакторов приведена в табл. 9.1.

Таблица 9.1

Амплитуда грозовых униполярных волн с наложенными колебаниями, кВ, допустимая в эксплуатации для изоляции силовых трансформаторов, (автотрансформаторов) и шунтирующих реакторов

Вид оборудования

Класс напряжения, кВ

35

110

150

220

330

500

750

1150

Силовые трансформаторы (автотрансформаторы)

210

480

550

750

1050

1550

1650

2100

2250

2200

2550

Шунтирующие реакторы

-

-

-

-

-

1650

1800

2250

2400

2200

2550

Примечание: числитель - полная волна, знаменатель - срезанная волна.

9.5.3. Одним из условий обеспечения надежной грозозащиты ПС является следующая координация прочности изоляции подстанционного оборудования и характеристик защитных аппаратов:

Uдоп = Uост + DUк,                                                        (9.7)

где Uост - остающееся напряжение на защитном аппарате при нормированном импульсном токе (токе координации), кВ;

DUк - координационный интервал, кВ.

Перенапряжения на оборудовании, в непосредственной близости к которому установлен защитный аппарат, практически совпадают с напряжением на защитном аппарате и определяются его характеристиками, амплитудой и формой протекающего через него тока. Перенапряжения на оборудовании, удаленном на некоторое расстояние от защитного аппарата, превышают напряжение на защитном аппарате вследствие многократных преломлений и отражений грозовых импульсов в узловых точках подстанции. Это превышение зависит, в основном, от крутизны фронта, амплитуды набегающего на подстанцию импульсного напряжения и параметров схемы подстанции: количества установленных защитных аппаратов и расстояний от них до защищаемого оборудования, волнового сопротивления ошиновки и входных емкостей аппаратов ближайших участков подстанции, количества подключенных к ней ВЛ.

Координационный интервал необходим для компенсации: превышения грозового перенапряжения на защищаемом оборудовании по отношению к напряжению на защитном аппарате из-за его удаленности; увеличения остающегося напряжения при крутом фронте волны тока через защитный аппарат. Значение координационного интервала обычно составляет 20 - 50 %, при этом большие значения соответствуют ПС до 500 кВ.

Достаточность координационного интервала проверяется путем сопоставления тока, протекающего через защитный аппарат IЗ.А, с нормированным током координации. Ток IЗ.А определяется по результатам измерений импульсных токов через защитный аппарат в эксплуатации и по формуле

                                                       (9.8)

где z - волновое сопротивление провода,

Uа - амплитудное значение грозового импульса, равное 50 %-ному разрядному напряжению линейной изоляции.

Для выполнения условия (9.7) IЗ.А должен быть меньше нормированного тока координации.

Графическое построение для определения тока IЗ.А и соответствующего ему Uост приведено на рис. 9.2. При наличии в РУ нескольких защитных аппаратов должна использоваться обобщающая вольт-амперная характеристика, полученная в результате параллельного сложения вольт-амперных характеристик всех защитных аппаратов и волновых сопротивлений отходящих линий. Получение обобщающих характеристик пояснено на рис. 9.3.

Рис. 9.2. Графическое определение тока через защитный аппарат.

1 - вольт-амперная характеристика защитного аппарата; 2 - зависимость u = 2Uа - iz

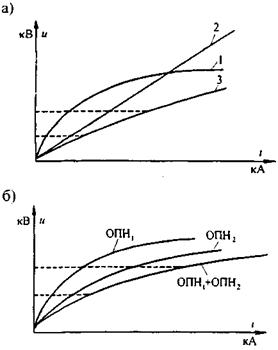

Рис. 9.3. Построение обобщающей вольт-амперной характеристики:

а) сложение вольт-амперных характеристик защитного аппарата и волнового сопротивления отходящей линии: 1 - вольт-амперная характеристика защитного аппарата (ОПН); 2 - вольт-амперная характеристика волнового сопротивления отходящей линии; 3 - обобщающая вольт-амперная характеристика. б) сложение вольт-амперных характеристик нескольких защитных аппаратов, установленных в РУ

9.6. Определение максимальной длины защитного подхода (опасной зоны)

9.6.1. Амплитуда атмосферных перенапряжений в различных точках ПС с выбранными компоновкой и характеристиками подстанционного оборудования и защитных аппаратов зависят от амплитуды и формы грозового импульса на входе ПС. Параметры этого импульса определяются параметрами разряда молнии в точке удара, импульсным уровнем изоляции ВЛ и показателями грозоупорности ВЛ на подходе, расстоянием от места удара до ПС и характеристиками деформации грозового импульса при распространении его по проводам. При известных характеристиках защитных аппаратов и допустимой амплитуде грозовых волн для подстанционного оборудования (табл. 9.1), амплитуде, крутизне и длине импульса в точке удара, для фиксированного расстояния между разрядником и защищаемым объектом может быть определена максимальная длина участка ВЛ на подходе (опасная зона lо.з), после пробега которого амплитуда атмосферного перенапряжения на защищаемом оборудовании не превысит допустимого.

9.6.2. Расчеты переходных процессов на ПС проводятся с использованием «метода бегущих волн»: перенапряжения в каждом узле рассчитываются, как сумма всех набегающих на него грозовых импульсов с учетом коэффициентов преломления. Импульсы, отраженные от узла, определяются, как разность напряжения в узле и падающего на узел импульса напряжения и т.д. Одновременный расчет процессов в каждом узле позволяет моделировать переходный процесс на ПС в целом.

При определении длины опасной зоны параметры грозового импульса в точке удара принимаются фиксированными: фронт импульса - вертикальный, длина импульса до 100 - 200 мкс; амплитуда равна U50 - 50 %-ному импульсному разрядному напряжению линейной изоляции. Грозовые импульсы с большими амплитудами будут срезаны при малых предразрядных временах и деформируются под действием импульсной короны. Колебательная составляющая грозового перенапряжения (рис. 9.1) при таких воздействиях не успевает дорасти до максимального значения.

9.6.3. Деформация грозового импульса под действием короны рассчитывается с учетом докоронного порога и влияния рабочего напряжения Uр по формуле (П19.1) при u = Uдоп (Приложение 31). Учитывается также, что рабочее напряжение на ошиновке подстанции оказывает влияние на время вступления в работу защитных аппаратов.

В качестве исходного принимается наиболее неблагоприятный случай: грозовой импульс совпадает с максимальным значением Uр противоположной полярности. При этом амплитуда расчетного грозового импульса (см. рис. П31.2 и 9.4):

Uр.а = U50 = Uр,                                                       (9.9)

а значение докоронного порога

Uк.п = Uк + Uр,                                                      (9.10)

где Uк - напряжение начала короны.

Расчет длины опасной зоны не позволяет оценить надежность грозозащиты ПС. Однако такой метод позволяет выбрать схему, защитные аппараты и их размещение на ПС в соответствии с требованиями ПУЭ по длине опасной зоны*. В этом случае показатели надежности грозозащиты ПС с ОПН будут того же порядка или лучше, чем по рекомендациям ПУЭ, которые проверены многолетним опытом эксплуатации.

___________

* При использовании в качестве защитных аппаратов вентильных разрядников, на применение которых были ориентированы рекомендации ПУЭ.

9.7. Показатели надежности грозозащиты РУ станций и подстанций от набегающих волн

9.7.1. Надежность грозозащиты ПС оценивается средним числом случаев появления опасных для подстанционной изоляции грозовых импульсов в год. Опасность могут представлять только грозовые импульсы, возникающие при ударе молнии в ВЛ в пределах опасной зоны lо.з. Часть этих импульсов небольшой амплитуды или с малой крутизной фронта и небольшой длительности не вызывают повреждения или перекрытия изоляции оборудования подстанций. При оценке надежности грозозащиты ПС от набегающих с ВЛ грозовых импульсов используются методы, учитывающие статистические распределения амплитуды, крутизны и длительности первого и последующих импульсов тока многократного разряда, а также рабочее напряжение и удаленность грозового разряда. Анализируются перенапряжения, создаваемые на изоляции подстанционного оборудования полными и срезанными грозовыми импульсами.

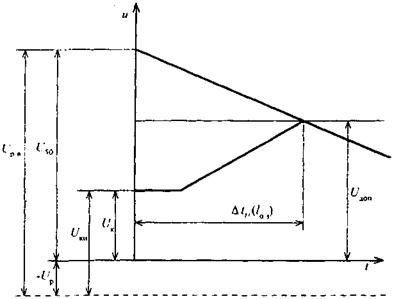

Рис. 9.4. Определение длины опасной зоны (lо.з) по «методу бегущей волны»

Оценка надежности грозозащиты РУ станций и подстанций состоит в определении доли опасных импульсов среди поражающих ВЛ в пределах опасной зоны. Среднее число опасных грозовых перенапряжений от набегающих волн на каком-то аппарате или на подстанции в целом (т.е. перенапряжений, превышающих допустимые значения) за год может быть определено по формуле:

                             (9.11)

где Uн.в - среднее число опасных перенапряжений, возникающих на защищаемом аппарате или на ПС в целом в течение года;

N - число грозовых ударов в ВЛ длиной 100 км при 100 грозовых часах в год;

Nг.ч - число грозовых часов в год;

lо.з - длина опасной зоны, км;

nвл, kэ - число отходящих ВЛ и коэффициент их взаимного экранирования;

Pa - вероятность прорыва молнии на провода;

δоп - доля грозовых ударов в опоры и прилегающие участки троса, отн. ед.;

Роп - вероятность обратного перекрытия линейной изоляции;

ψпр, ψоп - доли опасных для изоляции ПС импульсов, соответственно, при прорыве молнии на провода и при обратных перекрытиях изоляции ВЛ, возникающих в пределах опасной зоны, отн. ед.

При определении ψпр и ψоп необходимо учитывать более 10 статистически изменяющихся параметров, что может быть реализовано при использовании ЭВМ. В настоящее время разработано и апробировано несколько версий программ расчета вероятности возникновения опасных перенапряжений на оборудовании ПС. Две из них представлены в Приложениях: программа ВНИИЭ, использующая метод статистических испытаний Монте-Карло (Приложение 32), и программа СПбГТУ, основанная на построении и интегрировании объема опасных волн с координатами - амплитуда, крутизна тока молнии и удаленность точки удара от шин ПС (Приложение 33).

Величина, обратная Nн.в, характеризует среднюю повторяемость опасных перенапряжений, возникающих на защищаемом аппарате или на ПС в целом, (в годах):

                                                         (9.12)

9.7.2. Для установления критерия достаточности надежности грозозащиты подстанционного оборудования использован многолетний опыт эксплуатации ПС 35 - 220 кВ с высокими показателями надежности. Показатели надежности грозозащиты ПС более высокого класса номинального напряжения получены экстраполяцией имеющихся значений по ПС 35 - 220 кВ с учетом большей стоимости и ответственности ПС высших классов напряжения. Рекомендуемые показатели надежности грозозащиты наиболее дорогого и ответственного подстанционного оборудования (силовых трансформаторов, автотрансформаторов и шунтирующих реакторов) в зависимости от класса номинального напряжения ПС оцениваются следующими значениями:

Uн, кВ

35

110

220

330

500

750

1150

Tн.в, годы

200 - 300

300 - 00

400 - 600

600 - 800

800 - 1000

1000 - 1200

1200 - 1500

ПРИЛОЖЕНИЯ
К ЧАСТИ 3

ГРОЗОЗАЩИТА ЛИНИЙ И ПОДСТАНЦИЙ 6 - 1150 кВ

ПРИЛОЖЕНИЕ 13

ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА ГРОЗОУПОРНОСТИ ВЛ 110 КВ И ВЫШЕ

Для расчета грозоупорности ВЛ необходимы следующие данные:

Uн

- номинальное напряжение ВЛ (кВ);

U

- наибольшее длительно допустимое рабочее (линейное) напряжение, определяемое в соответствии с ГОСТ 1516.1-76, кВ (табл. П13.1);

L

- длина ВЛ, км;

Nг.ч

- среднемноголетнее или фактическое число грозовых часов за анализируемый период эксплуатации, определяется с учетом расположения трассы ВЛ на региональной карте или относительно близлежащих метеостанций (ГМС) (рис. П13.1) по формуле

                                              (П13.1)

где L, длина участка ВЛ, на котором грозовая деятельность оценена значением  (применительно к карте Nг.ч) или среднемноголетним значением  по i-й ГМС. Длина в последнем случае определяется после подготовительных построений, определяющих «зоны охвата» отдельных ГМС: ближайшие ГМС соединяются прямыми и из середины полученных отрезков восстанавливаются перпендикуляры до пересечения с трассой ВЛ или с другими перпендикулярами;

- конструктивный эскиз промежуточной опоры, на котором указываются: материал опоры; высота точек крепления и горизонтальное смещение от оси опоры гирлянд тросов и каждого из проводов, м;

lпрол

- длина пролета, м. Для действующих ВЛ

                                              (П13.2)

где L - длина ВЛ, км;

mоп - число опор на трассе.

Для проектируемых ВЛ lпрол = 0,89lгаб, где lгаб - габаритный пролет;

hтр-пр

- расстояние по вертикали между тросом и проводом в середине пролета. Определяется в зависимости от длины пролета lпрол, по рис. П13.2, построенному в соответствии с требованиями ПУЭ (шестое издание, п. 2.5.66);

hг

- наименьшее допустимое расстояние от провода до земли в середине пролета. Значения hг для ненаселенной местности по ПУЭ (шестое издание, п. 2.5.103) приведены в табл. П13.1;

fтр и fпр

- стрелы провеса троса и провода в условиях грозового сезона, м (см. Примечание к формуле (П16.6) и (П16.7));

- конструкция фазы: rпр - радиус составляющей, м; n - число составляющих; d - шаг расщепления;

- конструкция троса: rгр - радиус троса, м; n - число составляющих и d - шаг расщепления для расщепленного троса;

- конструкция изоляционных подвесок провода и троса: тип изоляторов, nиз - число изоляторов в поддерживающей гирлянде; Hиз - строительная высота изолятора, м; lг, lг.тр - длина гирлянды провода и троса со строительной арматурой (длина арматуры для поддерживающих гирлянд провода (lарм) и общая длина гирлянды троса приведены в табл. П13.1; информация о разрядных характеристиках линейной изоляции дана в Приложении 14);

R

- среднее по трассе сопротивление заземления опоры при промышленной частоте, Ом. При наличии данных о конструкции заземлителя и удельных характеристиках грунта расчет грозоупорности ВЛ выполняется с учетом искрообразования в земле при стекании тока молнии (см. Приложение 15).

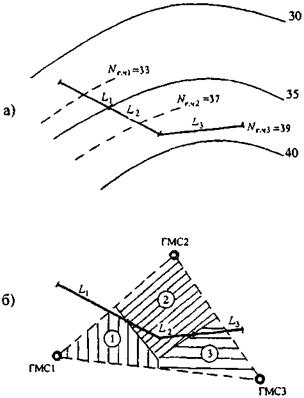

Рис. П13.1. Определение фактической интенсивности грозовой деятельности вдоль трассы ВЛ:

а) при использовании региональной карты Nr; б) с помощью построения «зон охвата» трассы близлежащими метеостанциями

Рис. П13.2. Наименьшее расстояние между тросом и проводом в середине пролета в зависимости от его длины по ПУЭ (п. 2.5.66)

Таблица П13.1

Справочные данные для расчета грозоупорности ВЛ 110 - 1150 кВ

Uh, кВ

110

150

220

330

500

750

1150

U, кВ

126

172

252

363

525

787

1200

hг, м

6,0

6,5

7,0

7,5

8,0

10,25

16,0

lпрм до центра провода, м*

0,3

0,3

0,3

0,7

0,7

0,8

0,9

lг.тр, м

0,5

0,5

0,5

0,5

0,5

0,85

1,3*

1,76*

___________

* для расщепленного троса.

ПРИЛОЖЕНИЕ 14

РАЗРЯДНЫЕ ХАРАКТЕРИСТИКИ ЛИНЕЙНОЙ ИЗОЛЯЦИИ

14.1. Под линейной изоляцией подразумевается либо поддерживающая гирлянда, либо воздушный промежуток на опоре при отклоненной ветром гирлянде (при атмосферных перенапряжениях), если он имеет меньшую импульсную прочность, чем гирлянда, либо комбинированная изоляция на деревянных опорах. При комбинированной изоляции должна быть учтена также длина разрядного пути по дереву.

14.2. Расчетная форма импульса тока молнии отрицательной полярности - импульс с косоугольным фронтом длительностью tф до 10 мкс.

14.3. Для расчета вероятности перекрытия изоляции при трех возможных видах поражения ВЛ (ударе в опору, в трос в середине пролета и прорыве молнии на провода) требуются различные разрядные характеристики изоляции:

при ударе молнии в опору используется вольт-секундная характеристика для перекрытий изоляции с предразрядным временем от 0,5 до 10 мкс на фронте импульсов различной крутизны положительной полярности;

при ударе молнии в трос в середине пролета используется 50 %-ное разрядное напряжение для импульса положительной полярности.

14.4. Вольт-секундная характеристика гирлянд изоляторов для разрядов на косоугольном фронте импульса определяется с использованием разрядных характеристик гирлянд изоляторов на стандартном грозовом импульсе 1,2/50 мкс, а именно, 50 %-ное разрядного напряжения  примененной гирлянды изоляторов и аналогичной характеристики для обобщенной зависимости U50 от lразр (рис. П14.1) по формуле

                                 (П14.1)

где lразр - длина разрядного пути по гирлянде изоляторов, равная произведению числа изоляторов nиз на строительную высоту изолятора Hиз, м;

kкон - коэффициент, учитывающий различие в конструкции изоляторов (отношение длины пути тока утечки Lу к строительной высоте Hиз);

kE - коэффициент, учитывающий снижение градиента разрядного напряжения с увеличением длины гирлянды lразр.

Коэффициенты kE и kкон выбираются в соответствии с рекомендациями табл. П14.1

Расчет 50 %-ного разрядного напряжения для импульса положительной полярности с длительностью фронта более длительности фронта стандартного импульса производится по формуле

                                (П14.2)

где tф - длительность фронта, мкс;

 - 50 %-ное разрядное напряжение для стандартного импульса положительной полярности, кВ.

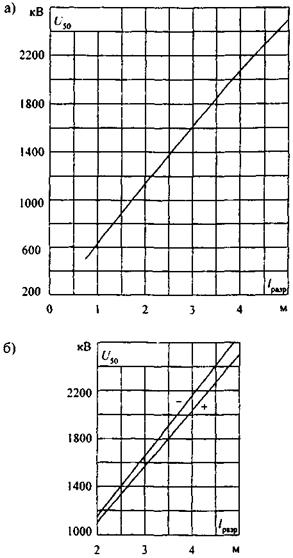

Рис. П14.1. Зависимость 50 %-ного импульсного разрядного напряжения от длины разрядного пути по гирлянде изоляторов:

а) без защитной арматуры; б) с защитной арматурой

Таблица П14.1

Коэффициенты kЕ и kкон для расчета разрядного напряжения на косоугольном фронте импульса

Конструктивные параметры изоляции

kE

kкон

Lу/Hиз ≈ 2:lразр £ 2 м

1

1

Lу/Hиз > 2:lразр £ 2 м

1

Lу/Hиз ≈ 2:lразр > 2 м

1

Lу/Hиз > 2:lразр > 2 м

14.5. Для расчета вероятности перекрытия изоляции при ударе молнии в провод используется 50 %-ное разрядное напряжение для импульса с усредненными параметрами tф ≈ (4 - 5) мкс, определяемое в зависимости от lразр по формуле

                           (П14.3)

где lразр - как в табл. П14.1;

 - 50 %-ное разрядное напряжение для стандартного импульса отрицательной полярности.

14.6. Для определения 50 %-ных разрядных напряжений воздушных промежутков на опоре могут использоваться следующие усредненные градиенты напряжения:

для импульса положительной полярности - 580 кВ/м;

для импульса отрицательной полярности - 625 кВ/м.

14.7. Для комбинированной изоляции на линиях с деревянными опорами

 где  - 50 %-ное разрядное напряжение одной или двух гирлянд изоляторов, кВ;

lд - длина по дереву, м;

Eд - градиент разрядного напряжения по дереву, равный 70 кВ/м.

14.8. Рекомендации п. 14.4 - п. 14.6 распространяются на линейную изоляцию ВЛ до 750 кВ (Tразр до 7 м). Для более длинных гирлянд ВЛ 1150 кВ характерен каскадирующий механизм перекрытия, приводящий к снижению разрядных градиентов.

ПРИЛОЖЕНИЕ 15

РАСЧЕТ СТАЦИОНАРНОГО И ИМПУЛЬСНОГО СОПРОТИВЛЕНИЯ ЗАЗЕМЛЕНИЯ ОПОР ВЛ

15.1. Электрофизические характеристики грунта

Удельное сопротивление ρ и диэлектрическая проницаемость e грунта должны определяться в ходе предпроектных изысканий по трассе ВЛ. Пределы изменения значений ρ для разных типов грунтов приведены в табл. П15.1. Усредненные значения диэлектрической проницаемости - даны в табл. П15.2.

Таблица П15.1

Удельное сопротивление грунтов

Тип грунта

Удельное сопротивление, ρ, Ом · м

Почвенный слой

50 - 1 · 104

Пески чистые:

сыпучие

4 · 103 - 1,5 · 105

естественной влажности

150 - 2 · 105

водоносные

50 - 4 · 102

Пески с примесью глины (до 3 %):

неводоносные

80 - 200

водоносные

55 - 130

Супеси, (3 - 16 % глины):

неводоносные

45 - 115

водоносные

20 - 70

Суглинки, (12 - 25 % глины):

неводоносные

17 - 46

водоносные

17 - 32

Глины (более 25 % глины):

неводонасыщенные

1 - 30

водонасыщенные

0,7 - 20

Галечники чистые:

неводоносные

4 · 102 - 1 · 104

водоносные

2 · 102 - 1 · 103

Песчано-глинистые отложения с гравием, галькой и валунами:

неводоносные

90 - 3 · 103

водоносные

25 - 8 · 102

Щербнисто-древесные отложения:

с супесчаным заполнителем

270 - 330

с глыбами (до 40 %)

420 - 780

Валунно-галечные отложения с песчаным заполнителем:

неводоносные

8 × 102 - 2 · 104

водоносные

85 - 4 · 103

Известняки

60 - 5 · 103

Скальные породы (сланцы, граниты):

разрушенные и выветренные

6 · 102 - 1 · 103

крепкие

2 · 103 - 1 · 105

Таблица П15.2

Диэлектрическая проницаемость различных типов грунтов

Тип грунта

Состояние грунта

Относительная диэлектрическая постоянная, e

Гранит

Сухой

4,5 - 19

Кварцит

-"-

4,4 - 6,6

Диабаз

-"-

9 - 13

Базальт

-"-

10,3 - 15,6

Диорит

-"-

5.9 - 11,5

Мрамор

-"-

8,2 - 9,0

Известняк

-"-

7,3 - 15

Слюда

-"-

6,2 - 8,0

Глина

-"-

3,5

Почвенный слой

-"-

2,0

Почвенный слой

Влажный (15 %)

8,0

Песчаник

Сухой

9 - 11

Песчаник

Влажный (15 %)

9 - 41

Песок

Сухой

2,5

Песок

Влажный (15 %)

7,0

Примечание. С увеличением влажности грунта (горной породы) значение e возрастает, так как для воды e = 80, т.е. значительно больше, чем для сухих грунтов.

Необходимые для расчета сопротивления заземляющих устройств при отекании больших токов (токов к.з. или токов молнии) значения напряженности электрического поля, при которой в грунте начинаются искровые разряды Eн, а также значения пробивной напряженности грунта в однородном поле Eпр для различных типов грунта приведены в табл. П15.3.

Таблица П15.3

Напряженность электрического поля в начале ценообразования и при пробое грунта в однородном поле

Тип грунта или материала

Влажность, %

Напряженность электрического поля, кВ/см

Eн

Eпр

Глина

17

0,4 - 2,5

9,5 - 11,0

Песок

7 - 8

2,3 - 4,8

12 - 14

Песок с глиной

10

3

10

Песок с гравием

10

0,7 - 1,1

10

Торф и перегной

60 - 70

0,6 - 1,3

7,0 - 8,5

Скальный грунт

-

-

75 - 180

Бетон

20

1,3 - 3,3

7

Бетон

Сухой

-

35 - 120

15.2. Определение эквивалентного удельного сопротивления неоднородного грунта

Расчет заземлителей, размещенных в неоднородном грунте, проводится после приведения реальной многослойной структуры к эквивалентной двухслойной модели. Способы приведения зависят от типа заземляющего устройства и характера электрической структуры грунта.

В общем случае эквивалентное удельное сопротивление верхнего слоя двухслойной модели (ρ) определяется путем усреднения проводимостей слоев, расположенных по высоте h, по формуле

                                                       (П5.1)

в которой ρi и hi - удельное сопротивление и толщина i-го из пс1 слоев, составляющих первый эквивалентный слой двухслойной модели грунта.

Для вертикального электрода h = lв + hз, где lв - длина вертикального электрода, hэ - глубина заложения заземлителя.

Для протяженных заземлителей h равна глубине их заложения и состоит из одного слоя с ρ = ρ1. Толщина второго слоя эквивалентной двухслойной модели определяется расчетной глубиной Hрасч, равной:

(1,3 - 1,4)lв для вертикального заземлителя;

(0,1 - 0,2) nл · lл £ 10 м для горизонтального (где nл и lл - число и длина лучей).

Если в пределах Hрасч имеется один слой, то его удельное сопротивление принимается за ρ. Если слоев два и более, то ρ определяется путем усреднения в зависимости от характера изменения удельного сопротивления слоев по глубине:

при уменьшении удельного сопротивления слоев по глубине

                                                     (П15.2)

при увеличении удельного сопротивления слоев по глубине

                                                    (П15.3)

В формулах (П15.2) и (П15.3) ρi и hi - удельное сопротивление и толщина i-го из (nс - nс1) слоев, составляющих второй эквивалентный слой, Ом · м и м, соответственно; h - граница разделения слоев двухслойной модели, м.

При составлении двухслойной модели следует учитывать, что в пределах верхних слоев грунта имеют место сезонные изменения температуры и влажности и, следовательно, удельного сопротивления грунта. Общая толщина этих слоев составляет (1,5 - 1,8) глубины промерзания и оценивается значениями 2,4; 2,0 и 1,2 м соответственно для I, II и III климатических зон, относящихся условно к северным, средним и южным районам России.

Двухслойная модель приводится к однослойной с эквивалентным удельным сопротивлением ρз, в которой заземлитель будет иметь такое же значение сопротивления, как в двухслойной модели грунта.

На рис. П15.1 представлены графики, позволяющие определить значение удельного сопротивления для вертикального электрода (рис. П15.1, а), заземляющего устройства с nл горизонтальными лучами (рис. П15.1, б) и для комбинированного заземлителя (nл лучей с вертикальными электродами (рис. П15.1, в)).

15.3. Стационарное сопротивление заземления одиночных искусственных заземлителей в однородном грунте

Формулы для расчета стационарного сопротивления одиночных искусственных заземлителей опор ВЛ, выполненных из электродов круглого сечения диаметром d, расположенных в однородном грунте с удельным сопротивлением ρ, приведены в табл. П15.4. При использовании электродов некруглого сечения в расчетные формулы табл. П15.4 следует подставлять эквивалентный диаметр dэ (Dэ), определяемый в соответствии с рекомендациями табл. П15.5.

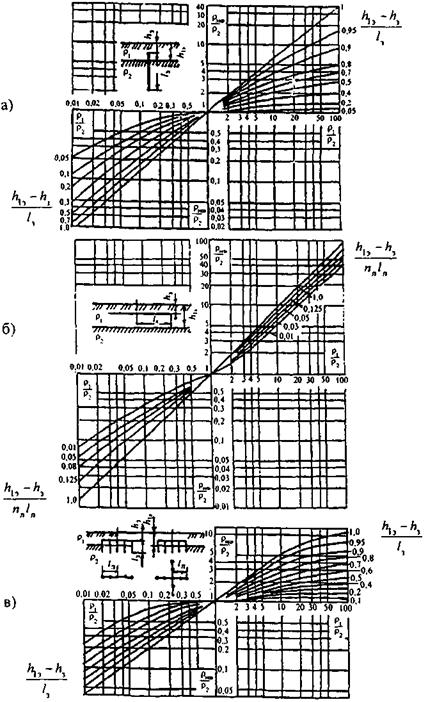

Рис. П15.1. К определению эквивалентного удельного сопротивления двухслойного грунта для заземлителей разных конструкций:

а) вертикальный электрод длиной lэ; б) заземляющего устройства с nл горизонтальными лучами длиной lз; в) комбинированного заземлителя (nл лучей с вертикальными электродами)

Таблица П15.4

Расчет стационарного сопротивления (R = R~) одиночных искусственных заземлителей, выполненных из электродов круглого сечения, расположенных в однородном грунте с удельным сопротивлением ρ

Тип заземлителя

Расположение в грунте

Расчетная формула

Условия применения

Вертикальный

Верхний конец на поверхности грунта

lз >> dз

Середина на глубине hз, верхний конец не доходит до поверхности грунта

lз >> dз;

Горизонтальный лучевой

На глубине hз

lз >> dз; lз ³ 4hз

Кольцевой

Горизонтально на глубине hз

а) ; б)

D >> dз; а) D >> 2hз; б) 2hз > D

Круглая пластина

2hз > D

Симметрично размещенные наклонные электроды

Верхние концы на поверхности грунта, наклон 45°, число электродов nз

lз >> dз

при: nз = 2; 3; 4 и Aз = 2,45; 4,27; 6,18

Примечание: lз - длина электрода; dз - диаметр электрода; D - диаметр кольца (пластина); hз - глубина заложения.

Таблица П15.5

Эквивалентный диаметр для электродов некруглого сечения

Форма поперечного сечения электрода

Эквивалентный диаметр

Равносторонний угол с шириной стороны b

0,95b

Прямоугольник со сторонами A3 и B3

0,64(A3 + B3)

Лучевой заземлитель - полоса шириной b, уложенная:

плашмя

0,5b

на ребро

b

Прямоугольная пластина со сторонами А3 и B3

15.4. Расчет сопротивления заземления различных конструкций заземляющих устройств опор ВЛ*

___________

* Рекомендации по расчету сопротивления заземления ориентированы на фундаменты опор действующей унификации и на лучевые заземлители.

15.4.1. Расчет стационарного сопротивления растеканию естественных заземлителей - железобетонных оснований опор ВЛ (стоек, свай, плит, сборных фундаментов и т.д.) проводится из условия: железобетонные конструкции замещаются сплошными металлическими, размеры которых соответствуют внешним размерам части арматурного каркаса, находящегося в грунте.

Сопротивление заземления различных конструкций фундаментов опор рассчитывается по соответствующим формулам.

для заглубленной железобетонной стойки

                                                 (П15.4)

где lз и dз - длина и средний диаметр заглубленного участка стойки, м;

для двух стоек портальной железобетонной опоры

                                                  (П15.5)

где kис - коэффициент использования, имеющий в зависимости от расстояния между стойками следующие значения:

расстояние между стойками, м

5,0 (ВЛ 110 - 220 кВ)

8,4 (ВЛ 330 кВ)

kис

0,88

0,92;

для фундамента из четырех грибовидных подножников

                                                      (П15.6)

где Hп - высота подножника, м;

kf - коэффициент формы, который определяется по рис. П15.2 с учетом расстояния между осями подножников и геометрических размеров стойки и основания подножника;

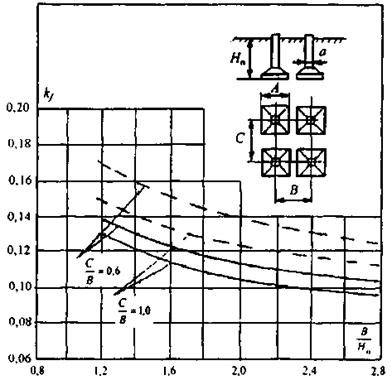

Рис. П15.2. Коэффициенты формы для расчета сопротивления заземления фундаментов портальных опор

___________________  ; ----------------  ;

для фундамента портальной опоры на оттяжках

расчет ведется по формуле (П15.6), где kf определяется по результатам модельных исследований (рис. П15.3) с учетом расстояний между грибовидными подножниками и заглубленными плитами оттяжек;

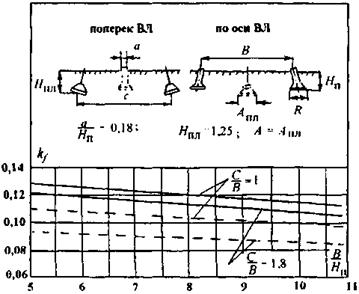

Рис. П15.3. Коэффициенты формы для расчета сопротивления заземления фундаментов портальных опор с оттяжками:

_________________ ; ---------------- ;

для фундамента одностоечной металлической опоры на оттяжках, состоящего из подножника и трех плит

                                             (П15.7)

где Rпл - сопротивление заземления плиты, рассчитывающееся по формуле

                                                   (П15.8)

в которой , где A3 и B3 - размеры плиты, м;

Rп - сопротивление заземления подножника, рассчитывающееся по формуле

                                                (П15.9)

в которой Rст - сопротивление заземления стойки (см. формулу (П15.4));

Rпл - сопротивление основания подножника (см. формулу (П15.8));

kис - коэффициент совместного использования частей подножника, равный 0,9;

kис.пл = 0,95 и kис.ф = 0,9 - коэффициенты использования соответственно трех плит и фундамента, окруженного тремя плитами.

15.4.2. Сопротивление заземления комбинированного заземлителя (фундамент и лучи) рассчитывается по формуле

                                                (П15.10)

где kис - коэффициент использования, равный (0,8 - 0,9);

Rл - сопротивление заземления лучей, рассчитывающееся по формуле

                                                      (П15.11)

в которой lл - длина лучей;

kпод - коэффициент подобия, определяющийся по рис. П15.4 в зависимости от числа лучей (nл) и отношения диаметра лучей (dл) к их длине.

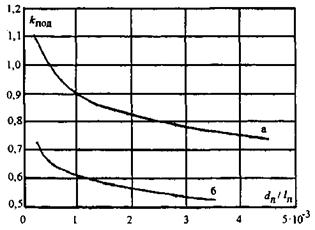

Рис. П15.4. Коэффициент подобия kпод для расчета сопротивления многолучевого заземлителя:

а - 2 луча; б - 4 луча

При добавлении вертикальных стержней сопротивление лучевого заземлителя рассчитывается по формуле

                                                (П15.12)

где kл-в - коэффициент, учитывающий снижение сопротивления лучевого заземлителя при добавлении вертикальных электродов длиной lв по рис. П15.5. Остальные обозначения аналогичны обозначенным в формуле (П15.11).

При ρэ > 1000 Ом · м естественная проводимость фундаментов не учитывается, т.е. RΣ = Rл.

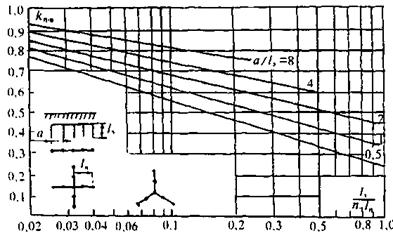

Рис. П15.5. Коэффициент kл.в, учитывающий снижение сопротивления многолучевого заземлителя при добавлении вертикальных электродов

15.5. Расчет импульсного сопротивления заземления опор ВЛ

При стекании тока молнии происходит изменение значения сопротивления заземления по сравнению с измеренным на частоте 50 Гц вследствие нелинейности удельного сопротивления грунта при импульсном воздействии, процесса искрообразования при стекании тока, приводящего к пробою грунта в приэлектродной зоне, а также индуктивности и емкости заземляющего контура.

В зависимости от характеристик грунта (типа, влажности, удельного сопротивления, электрической прочности) и конструкции заземлителя возможно проявление всех или части перечисленных факторов с преобладающим влиянием одного из них. Например, во влажных глинистых грунтах, имеющих значительную нелинейность, обусловленную электрохимическими процессами, снижение сопротивления заземления может иметь место без образования искровой зоны; в сухих песчаных грунтах снижение сопротивления будет происходить за счет пробоя грунта и образования искровой зоны; в плохопроводящих грунтах интенсивность искрообразования возрастает, но при использовании в них протяженных заземлителей эффект искрообразования будет компенсироваться увеличением сопротивления заземления из-за его индуктивности; для сосредоточенных заземлителей в грунтах с высоким удельным сопротивлением необходимо считаться с емкостью заземляющего контура.

Расчет изменения сопротивления опоры при протекании тока молнии рекомендуется проводить по международно признанной методике, разработанной на основе теории подобия (Корсунцев А.В. Научные доклады высшей школы. Энергетика: 1958, № 1). При определении критериев подобия в основу представлений о механизме работы заземлителя положено понятие искровой зоны, т.е. области, охваченной разрядом в грунте, границы которой определяются характеристическим размером 5 (рис. П15.6) и критическим значением напряженности электрического поля

Eкр = ρj,                                                       (П15.13)

где j - плотность тока; ρ - удельное сопротивление грунта.

Рис. П15.6. Схема развития разряда в грунте вокруг заземлителя

Критериальная зависимость П1 = f2), полученная по результатам обобщения отечественных и зарубежных экспериментальных данных, представленная на рис. П15.7 в координатах:

                                                   (П15.14)

                                                  (П15.15)

имеет три участка:

I - горизонтальный участок зависимости () соответствует стационарному сопротивлению при промышленной частоте и относится к случаю малых токов, когда наличием искровой зоны можно пренебречь, Значение  зависит от формы заземлителя (электрода); II и III криволинейные участки аппроксимируются формулами:

II - участок ()                                                         (П15.16)

III - участок (область П2 > 45)        .                                             (П15.17)

Характеристика электрической прочности грунта учтена в критерии подобия П2 значением пробивной напряженности грунта в однородном поле (см. табл. П15.3). При отсутствии конкретных экспериментальных данных Eпр может быть оценена формулой

Eпp = 6,9lgρ - 0,6(lgρ)2 - 3,4.                                            (П15.18)

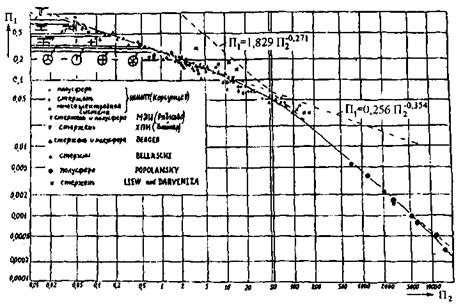

Рис. П15.7. Критериальная зависимость для расчета импульсного сопротивления заземления

Расчету сопротивления заземления с учетом искрообразования предшествует определение критического значения стекающего с заземлителя тока, при котором начинается процесс искрообразования (lкр). Для этого рассчитываются критериальные параметры П1 и П2 для стационарного значения сопротивления заземления по формулам:

                                                       (П15.19)

                                                 (П15.20)

С использованием полученного параметра П2 критическое значение тока Iисп определяется по формуле (П15.15) при I = Iисх

                                                      (П15.21)

При условии, что ток через опору больше Iисх, расчет импульсного сопротивления заземления ведется следующим образом:

• рассчитывается значение критериального параметра П2 по формуле (П15.15);

• по одной из формул (П15.16) или (П15.17) определяется соответствующее значение П1;

• импульсное сопротивление заземления определяется по формуле:

                                                     (П15.22)

В расчетах грозоупорности ВЛ описанная процедура должна выполняться по мере возрастания тока молнии до момента перекрытия линейной изоляции* «Степень влияния эффекта искрообразования на показатели грозоупорности зависит от электрофизических характеристик грунта и конструкции заземлителя, а также других особенностей ВЛ разного номинального напряжения.

___________

* Реализовано в алгоритме программы расчета грозоупорности ВЛ (Приложение 34, версия НИИПТ).

• ВЛ напряжением до 110 кВ из-за низкой импульсной прочности линейной изоляции имеют невысокую грозоупорность: при ударах молнии в опору обратное перекрытие изоляции будет происходить уже при небольших значениях импульсного тока без интенсивного развития искровой зоны вокруг заземлителя, т.е. при импульсном сопротивлении заземлителя, мало отличающемся от стационарного. Оценка грозоупорности ВЛ без учета поправки на искрообразование в этом случае дает небольшой запас в расчете, а эффективным средством повышения грозоупорности этих ВЛ является обеспечение низких значений сопротивления заземления на частоте 50 Гц.

• ВЛ 220 и 330 кВ имеют более высокую грозоупорность, а доля отключений от обратных перекрытий на этих ВЛ превышает долю отключений от прорывов. Развитие искровой зоны у этих ВЛ будет происходить еще до перекрытия изоляции, поэтому для ВЛ 220 и 330 кВ необходимо более точно определять как стационарное сопротивление заземления, так и учитывать искрообразование в грунте.

• Конструктивные особенности ВЛ 500 - 1150 кВ (высокая импульсная прочность линейной изоляции, портальные опоры, два троса, небольшие значения сопротивления заземления при частоте 50 Гц за счет размещения заземляющего контура и фундаментов опор в большом пространстве) обеспечивают высокую грозоупорность ВЛ при ударах молнии в опору без возникновения интенсивной искровой зоны из-за небольших плотностей стекающего в землю импульсного тока, поэтому при расчетах числа отключений от обратных перекрытий этих ВЛ допустимо использовать значение сопротивления заземления при частоте 50 Гц.

15.6. Справочные данные для расчета сопротивления заземления (R~ и Rи) типовых заземляющих устройств унифицированных опор ВЛ 110 - 500 кВ

В табл. П15.6 - П15.11 приведена длина лучей многолучевых заземляющих устройств, используемых в качестве типовых для всех конструкций опор табл. 8.1, обеспечивающих нормируемое ПУЭ (п. 2.5.75) сопротивление заземления Rн при промышленной частоте в грунтах с удельным сопротивлением ρ до 2200 Ом · м, а также дана информация, необходимая для расчета R~ и Rи этих заземлителей: коэффициент подобия kпод; характеристический размер S.

Таблица П15.6

Исходные данные для расчета R~ и Rи типовых заземляющих устройств свободностоящих башенных металлических опор ВЛ 110 - 330 кВ

Длина луча, м

Рекомендуемые пределы по ρ, Ом · м

Rи, Ом

kпод по рис. П15.4

Характеристический размер заземлителя S, м

П 110-5В

П 220-2

П 330-3

П 220-5

П 110-2В

П 220-2Т

П 330-3Т

П 150-1В

П 220-3

П 330-2

П 150-2В

П 220-3Т

П 330-2Т

-

230/300*

15

-

(0,152)** 3,4

(0,114)** 4,2

(0,112)** 4,5

(0,143)** 14,0

5

230 - 400*

300 - 400

15

0,550

6,4

8,2

8,0

18,0

10

400 - 500

15

0,595

11,4

13,0

8,0

23,0

10

500 - 600

20

0,595

11,4

13,0

13,0

23,0

15

600 - 700

20

0,610

16,4

17,9

18,0

28,0

20

700 - 800

20

0,640

21,4

22,9

23,0

33,0

30

800 - 1000

20

0,675

31,4

32,8

33,0

43,0

35

1000 - 1300

30

0,690

36,4

37,8

38,0

48,0

40

1300 - 1500

30

0,705

41,4

42,8

43,0

53,0

50

1500 - 1900

30

0,730

51,4

52,8

53,0

63,0

60

1900 - 2200

30

0,750

61,4

62,8

63,0

73,0

Примечания: * - числитель для ВЛ 110 кВ, знаменатель для ВЛ 330 кВ:

** - kf фундаментов из четырех подножников.

Таблица П15.7

Исходные данные для расчета R~ и Rи типовых заземляющих устройств металлических портальных опор ВЛ 330, 500 и 750 кВ.

Длина луча, м

Рекомендуемые пределы по ρ, Ом · м

Rи, Ом

kпод по рис. П15.4

Характеристический размер заземлителя S, м

П 330-9

ПБ-1

ПП 750-1

-

300

15

-

(0,11)* 10,0

(0,106)* 11,8

(0,093)* 14,8

5

300 - 500

15

0,550

13,0

14,3

19,5

10

500 - 700

20

0,595

18,0

19,3

24,8

15

700 - 800

20

0,610

23,0

24,3

29,8

20

800 - 1000

20

0,640

28,0

29,3

34,8

30

1000 - 1300

30

0,675

38,0

39,3

44,8

40

1300 - 1500

30

0,705

48,0

49,3

54,8

50

1500 - 1900

30

0,730

58,0

59,3

64,8

60

1900 - 2200

30

0,750

68,0

69,3

74,8

Примечание: * kf фундаментов из двух подножников и двух плит.

Таблица П15.8

Исходные данные для расчета R~ и Rи типовых заземляющих устройств металлической опоры типа «рюмка» ВЛ 500 кВ

Длина луча, м

Рекомендуемые пределы по ρ, Ом · м

Rи, Ом

kпод по рис. П15.4

Характеристический размер заземлителя S, м

-

350

15

-

5,6

5

350 - 500

15

0,550

9,2

5

500 - 600

20

0,550

9,2

10

600 - 700

20

0,595

14,2

15

700 - 800

20

0,610

19,2

20

800 - 1000

20

0,640

24,2

35

1000 - 1300

30

0,690

39,2

40

1300 - 1500

30

0,705

44,2

50

1500 - 1900

30

0,730

54,2

60

1900 - 2200

30

0,750

64,2

Примечание: kf = 0,105 для фундамента из четырех подножников.

Таблица П15.9

Исходные данные для расчета R~ и Rи типовых заземляющих устройств одностоечных железобетонных опор ВЛ 110, 150 и 220 кВ: ПБ 110-1, ПБ 110-2, ПБ 150-1, ПБ 150-2, ПБ 220-1

Длина луча, м

Рекомендуемые пределы по ρ, Ом · м

Rи, Ом

kпод по рис. П15.4

Характеристический размер заземлителя S, м

-

60

10

(0,49)*

3,0

5

60 - 100

10

(0,80)**

5,0

5

100 - 200

15

0,550

5,0

10

200 - 300

15

0,595

10,0

15

300 - 400

15

0,610

15,0

20

400 - 500

15

0,640

20,0

25

500 - 650

20

0,653

25,0

30

650 - 800

20

0,675

30,0

40

800 - 1000

20

0,705

40,0

40

1000 - 1400

30

0,705

50,0

50

1400 - 1800

30

0,730

50,0

60

1800 - 2100

30

0,750

60,0

Примечание: * kf заглубленной части стойки:

** для двух лучей.

Таблица П15.10

Исходные данные для расчета R~ и Rи типовых заземляющих устройств двухстоечных железобетонных опор ВЛ 150, 220, 330, 500 и 750 кВ

Длина луча, м

Рекомендуемые пределы по ρ, Ом · м

Rи, Ом

kпод по рис. П15.4

Характеристический размер заземлителя S, м

ПСБ 150-1

ПСБ 220-1

ПБ 220-4 ПС 220-12

ПС 330-7Н

ПБ 330-4

ПБ 500-5Н

ПБ 750-3

-

150

15

-

(0,278)* 4,0

(0,272)* 4,6

(0,258)* 6,7

(0,262)* 5,3

(0,247)* 8,3

(0,254)* 7,3

(0,254)* 8,8

5

150 - 300

15

0,550

7,6

8,0

10,8

9,2

12,7

11,5

12,5

10

300 - 400

15

0,595

12,6

13,0

15,8

14,2

17,7

16,5

17,5

15

400 - 500

15

0,610

17,6

18,0

20,8

19,2

22,7

21,5

22,5

20

500 - 700

20

0,640

22,6

23,0

25,8

24,2

27,7

26,5

27,5

25

700 - 800

20

0,653

27,6

28,0

30,8

29,2

32,7

31,5

32,5

35

800 - 1000

20

0,690

37,6

38,0

40,8

39,2

42,7

41,5

42,5

40

1000 - 1400

30

0,705

42,6

43,0

45,8

44,2

47,7

46,5

47,5

50

1400 - 1800

30

0,730

52,6

53,0

55,8

54,2

57,7

56,5

57,5

60

1800 - 2100

30

0,750

62,6

63,0

65,8

64,2

67,7

66,5

67,5

Примечание: * kf заглубленной части стойки.

Таблица П15.11

Исходные данные для расчета R~ и Rи типовых заземляющих устройств железобетонных портальных опор на оттяжках ВЛ 500 кВ

Длина луча, м

Рекомендуемые пределы по ρ, Ом · м

kпод по рис. П15.4

Rи, Ом

Характеристический размер заземлителя S, м

-

300

-

15

(0,108)* 9,5

(0,106) 10,0

5

300 - 500

0,550

15

13,0

13,5

10

500 - 700

0,595

20

18,0

18,5

15

700 - 800

0,610

20

23,0

23,5

20

800 - 1000

0,640

20

28,0

28,5

30

1000 - 1300

0,675

30

38,0

38,5

40

1300 - 1500

0,705

30

48,0

48,5

50

1500 - 1900

0,730

30

58,0

58,5

60

1900 - 2200

0,750

30

68,0

68,5

Примечание: * kf заглубленной части стойки.

ПРИЛОЖЕНИЕ 16

РАСЧЕТНЫЕ ПАРАМЕТРЫ ВОЗДУШНОЙ ЛИНИИ

Для расчета грозоупорности линии требуется предварительно определить необходимые параметры: индуктивность опоры, волновые сопротивления и коэффициенты связи проводов и тросов.

16.1. Индуктивность опоры от основания до точки подвеса троса (на линиях с тросом) или до вершины опоры (для ВЛ без троса) рассчитывается по формуле

                                                        (П16.1)

где hтp - высота точки подвеса троса на опоре, м;

kтр - коэффициент, который для различных типов опор выбирается по табл. П16.1, мкГн/м.

Индуктивность участка опоры от основания до уровня точки подвеса провода (нижний конец гирлянды), которая рассчитывается по формуле

                                                       (П16.2)

где hпр - высота точки подвеса провода на опоре, м (нижний конец гирлянды):

kпр - коэффициент, который для различных типов опор выбирается по табл. П16.1, мкГн/м.

Для металлических башенных опор высотой более 50 м, например, для переходных пролетов, индуктивность вычисляется по формуле

                                 (П16.3)

где H = hтр + hпp; Dh = hтр - hпр;

hтр - высота точки подвеса троса на опоре, м;

hпp - высота подвеса провода на опоре (нижний конец гирлянды), м;

rоп - средний эквивалентный радиус опоры, вычисляющийся по формуле

                                                        (П16.4)

где Cг - периметр горизонтального сечения опоры на половине ее высоты, м.

16.2. Геометрическое (без короны) волновое сопротивление одиночного троса или провода рассчитывается по формуле

                                                  (П16.5)

где r - радиус троса или провода, м;

hср - средняя высота подвеса троса или провода над землей (м) определяется по формулам:

для троса                                                 (П16.6)

для провода                                             (П16.7)

в которых hтр и hпр - высота подвеса троса и верхнего провода на опоре определяется с использованием эскиза опоры и длины гирлянд со строительной арматурой (см. Приложение 13, табл. П13.1).

Примечание. При отсутствии данных о стрелах провеса fтр и fпр они вычисляются через нормированные ПУЭ расстояния по вертикали между тросом и верхним проводом Dh в середине пролета длиной lпрол (см. Приложение 13, рис. П13.2) и наименьшее допустимое расстояние между нижним проводом и землей h1, м (см. Приложение 13, табл. П13.1):

при                           (П16.8)

                                                        (П16.9)

при                                               (П16.10)

где  и  - высота подвеса нижнего и верхнего проводов на опоре.

Таблица П16.1

Коэффициенты для расчета индуктивности опор воздушных линий из различного материала

Тип опоры

kтр/kпр, мкГн/м

Деревянная

Железобетонная

Металлическая

Одностоечная

-

1,0

1,03

0,92 - 5rоп hтр*

0,92 - 5rоп hтр*

Портальная

1,48

1,52

0,74

0,70

0,61

0,60

Одностоечная

с оттяжками

-

-

0,43 + 0,88qh**

0,38 + 0,99qh**

Портальная

с оттяжками

-

0,62

0,59

0,55

0,57

Примечания: * - см. формулу (П16.4);

** qh - коэффициент, равный отношению длины участка опоры, расположенного выше уровня крепления оттяжек, к общей высоте опоры.

Для расщепленного провода в формулу (П16.5) вместо r подставляется эквивалентный радиус

                                                (П16.11)

где n - число составляющих расщепленного провода;

r - радиус составляющего провода, м;

Rр - радиус расщепления, рассчитывающийся по формуле

                                               (П16.12)

в которой d - шаг расщепления, м.

Волновое сопротивление n параллельных тросов (проводов) рассчитывается по формуле

                                                (П16.13)

где zhk - собственное волновое сопротивление (по формуле (П16.5)), zkm - взаимное волновое сопротивление, которое определяется по формуле

                                              (П16.14)

в которой Dkm - расстояние между тросом k и зеркальным изображением троса m относительно земной поверхности;

dkm - расстояние между тросами k и m.

Геометрическое волновое сопротивление двух тросов 2 и 3 одинакового радиуса r, расположенных на высоте hср (рис. П16.1, б), рассчитывается по формуле

                                                  (П16.15)

где hср - средняя высота тросов над землей, м;

D23' - расстояние между тросом 2 и зеркальным изображением троса 3 относительно земной поверхности, м;

d23 - расстояние между тросами 2 и 3, м.

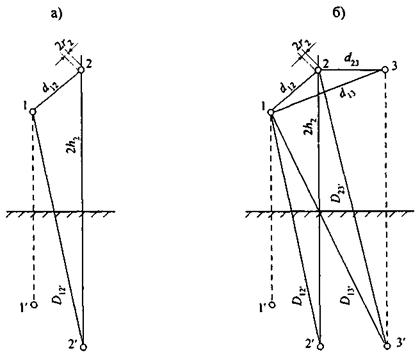

Рис. П16.1. К расчету волновых сопротивлений и коэффициентов связи проводов и тросов

16.3. Геометрический коэффициент связи провода 1 с одиночным тросом или другим проводом 2 (рис. П16.1, а)* рассчитывается по формуле

____________

* Все геометрические размеры на рис. П16.1 определяются по средней высоте троса и провода над землей.

                                                      (П16.16)

где D12' - расстояние между проводом и зеркальным изображением троса (второго провода) относительно земной поверхности, м;

d12 - расстояние между проводом и тросом (вторым проводом), м;

hср - средняя высота троса (второго провода) над землей, м;

r - радиус троса (второго провода), м.

Коэффициент связи провода n относительно (n - 1) проводов, находящихся под одинаковым напряжением, определяется по формуле

                               (П16.17)

в которой собственные и взаимные волновые сопротивления рассчитываются по формулам (П16.5) и (П16.14).

Геометрический коэффициент связи провода 1 с двумя тросами 2 и 3, имеющими одинаковый радиус r и расположенными на высоте hср на расстоянии d23 друг от друга (см. рис. П16.1, б), вычисляется по формуле

                                                (П16.18)

16.4. При возникновении на проводах и тросах импульсной короны волновое сопротивление снижается, а коэффициент связи возрастает. Поправка на корону для волновых сопротивлений и коэффициентов связи вводится по методике, базирующейся на понятии «коронного чехла». Связь между радиусом одиночного или эквивалентным радиусом расщепленного на n составляющих коронирующего провода rэ.к и воздействующим напряжением U описывается трансцендентным уравнением

                                            (П16.19)

где

                                               (П16.20)

в котором rк - радиус чехла короны составляющего провода,

Rк - радиус расщепления коронирующего провода в соответствии с принятой картиной на расщепленных проводах (рис. П16.2 и П16.3) рассчитывается по формуле

Rк = Rр - r + rк,                                              (П16.21)

где Rр - радиус расщепления по формуле (П16.12);

r - радиус составляющего провода без короны;

в формуле (П16.19) Eср - средняя напряженность на границе коронного чехла при отрицательной полярности напряжения.

По результатам обработки экспериментальных данных  связана с радиусом чехла короны провода зависимостью

                                         (П16.22)

в которой rк берется в см,  - в кВ/см.

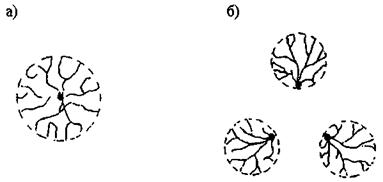

Рис. П16.2. Картина развития коронных чехлов на одиночном (а) и расщепленном (б) проводе

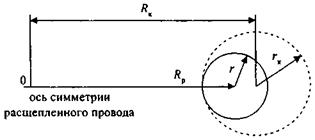

Рис. П16.3. Расчетные размеры коронного чехла на составляющей расщепленного провода

При подстановке rэ.к по формуле (П16.20) в уравнение (П16.19) расчетное выражение для rк принимает вид

                                              (П16.23)

Для одиночного провода rэ.к = rк и n = 1. Расчет ведется методом итерации, начиная с rк = r, до выполнения условия .

Расчет волнового сопротивления коронирующего троса (тросов) и коэффициента связи провода с коронирующим тросом (тросами) проводится с использованием в формулах (П16.5), (П16.13), (П16.16) и (П16.17) вместо  параметра равного

                                              (П16.24)

где rэ.к определено с использованием значения rк на последней итерации. При таком подходе учитывается неравномерность заполнения зарядами «коронного чехла».

16.5. В программе расчета числа грозовых отключений поправка на корону для волнового сопротивления провода вводится однократно при расчете критического значения амплитуды тока молнии, вызывающего перекрытие линейной изоляции при ударе молнии в провод.

Поправка на корону для коэффициента связи вводится при расчете числа обратных перекрытий от удара молнии в опору или трос в середине пролета в динамическом режиме по мере изменения напряжения на тросе.

В табл. П16.2 приведены значения волнового сопротивления проводов (геометрических и с учетом короны) и геометрических коэффициентов связи проводов и тросов ВЛ 35 - 1150 кВ.

Таблица П16.2

Волновое сопротивление проводов и коэффициент связи проводов и тросов ВЛ 35 - 1150 кВ

Тип опоры, расположение проводов

Класс напряжения, кВ

Число составляющих, n

Материал опоры

z1пр, Ом

z2пр, Ом

k1

Башенная или одностоечная, одноцепная. Треугольное расположение проводов, один трос

35

1

металл

500

480

0,205

железобетон

490

475

0,210

110

1

металл

490

445

0,215

железобетон

470

420

0,190

150

1

металл

500

445

0,220

железобетон

485

425

0,195

220

1

металл

480

410

0,190

железобетон

470

395

0,210

330

2

металл

380

290

0,180

Башенная или одностоечная, двухцепная. Расположение проводов «бочка» или «елка» один трос

35

1

металл

510

490

0,220

железобетон

500

485

0,210

110

1

металл

506

455

0,200

железобетон

490

440

0,210

150

1

металл

520

465

0,225

железобетон

500

445

0,220

220

1

металл

500

430

0,210

330

2

металл

395

305

0,180

Портальная свободностоящая или на оттяжках

35

1

дерево

490

475

0,205

110

1

460

385

0,185

150

1

460

385

0,185

железобетон

470

410

0,170

220

1

дерево

445

360

0,180

железобетон

445

365

0,170

Горизонтальное, расположение проводов два троса

330

2

металл

355

260

0,165

железобетон

350

255

0,150

500

3

металл

320

250

0,140

железобетон

315

245

0,140

750

4

металл

310

255

0,185

железобетон

305

250

0,170

1150

8

металл

280

250

0,180

ПРИЛОЖЕНИЕ 17

РАСЧЕТ ЧИСЛА ГРОЗОВЫХ ОТКЛЮЧЕНИЙ ВЛ 110 КВ И БОЛЕЕ ВЫСОКОГО НАПРЯЖЕНИЯ С ТРОСОМ*

____________

* Программа расчета для ПЭВМ разработана в НИИПТ и ВНИИЭ (см. Приложение 34).

17.1. Для ВЛ 110 кВ и выше с индуктированными перенапряжениями при ударах в землю можно не считаться.

На ВЛ, имеющей тросовую защиту, различаются три расчетных случая грозовых поражений:

• удар в опору или удар в трос вблизи опоры, по своим последствиям приравниваемый к удару в опору;

• удар в трос в средней части пролета;

• удар в провод (прорыв молнии через тросовую защиту).

Общее число грозовых отключений ВЛ с тросом определяется суммой отключений по указанным причинам. Обычно рассчитывается удельное число грозовых отключений на 100 км и 100 грозовых часов, равное

nг = nоп + nтр + nпр.                                              (П17.1)

Расчет абсолютного числа грозовых отключений на фактическую длину ВЛ (L) и фактическую интенсивность грозовой деятельности (Nг.ч) производится по формуле (7.1).

17.2. Ожидаемое удельное число грозовых отключений от обратных перекрытий линейной изоляции при ударах молнии в опору определяется по формуле

nоп = Nоп · Pоп · η,                                               (П17.2)

где

 - число уларов в опору.                           (П17.3)

hтр - высота подвеса на опоре, м;

lпрол - длина пролета, м;

N - общее число ударов молнии на 100 км линии, рассчитывается в зависимости от средней высоты подвеса троса hср.тр no формулам (6.14) и (6.15);

η - коэффициент перехода импульсного перекрытия в дугу тока промышленной частоты, определяется по формуле

                                         (П17.4)

в которой lразр - длина разрядного пути по гирлянде изоляторов, м;

U - наибольшее длительно допустимое рабочее (линейное) напряжение, кВ (см. Приложение 13, табл. П13.1). В случаях, когда значение η по формуле (П17.4) получается больше 0,9, оно принимается равным 0,9;

Роп - вероятность перекрытия линейной изоляции, определяется интегрированием области опасных параметров амплитуды и крутизны тока молнии. Перекрытие возникает при условии, когда сумма импульсного и рабочего напряжения провода достигает разрядного напряжения линейной изоляции, определяемого вольт-секундной характеристикой для разрядов на фронте импульса перенапряжений, т.е. когда

                                        (П17.5)

Удар молнии возможен в любую фазу uр(j). Импульсная составляющая в выражении (П17.5), кроме всего прочего, зависит от высоты подвеса провода, поэтому в зависимости от фазы Uр в неблагоприятных условиях может оказаться тот или другой провод.

При ударе молнии в опору импульсное напряжение на линейной изоляции состоит из следующих составляющих:

• составляющая, вызванная падением напряжения на сопротивлении заземления опоры

UR(t) = iоп · R,                                                (П17.6)

где iоп - ток через опору, кА;

R - сопротивление заземления, Ом;

• магнитная составляющая индуктированного напряжения, которая создается током в опоре и током в канале молнии

                                       (П17.7)

где а - крутизна тока молнии, кА/мкс:

 - индуктивность опоры до точки подвеса провода, определяемая по рекомендациям Приложения 16 (п. 16.1), мкГн;

Mпр(t) - взаимная индуктивность между каналом молнии и петлей провод - земля, мкГн, рассчитывается по формуле

                     (П17.8)

в которой hтр, hпр - высота подвеса троса и провода, м;

H = hтр + hпр, м;

Dh = hтр - hпр, м;

v и b абсолютная (м/мкс) и относительная скорость обратного разряда молнии;

• электрическая составляющая индуктированного напряжения

                 (П17.9)

где kк - коэффициент связи провода с коронирующим тросом;

• напряжение, индуктированное на проводе током в тросе

                             (П17.10)

где  - индуктивность опоры до точки подвеса троса, мкГн;

Мтр(t) - взаимная индуктивность между каналом молнии и петлей трос - земля, мкГн, равная

                             (П17.11)

Суммарное напряжение на линейной изоляции при ударе молнии в опору с учетом рабочего напряжения линии составляет

         (П17.12)

Для определения Uимп(t) необходимо рассчитать распределение тока молнии между опорой и тросом. Для этого используется в зависимости от момента времени на фронте импульса одна из двух схем замещения (рис. П17.1: а - до прихода волны, отраженной от соседней опоры; б - после прихода отраженной волны).

Обозначения на схемах:

a - крутизна тока молнии;

iм - ток молнии;

iоп - ток, протекающий по опоре;

iтр - ток, ответвляющийся в тросы;

 - индуктивность опоры до точки подвеса троса;

Mтр(t) - взаимная индуктивность между каналом молнии и петлей трос - земля;

zтр - волновое сопротивление тросов;

Lтр - индуктивность тросов;

R - сопротивление заземления опор.

Рассчитываемые токи связаны равенством

iоп = iм - 2iтр,                                                   (П17.13)

а их производные при косоугольном фронте импульса тока молнии соотношением

                                              (П17.14)

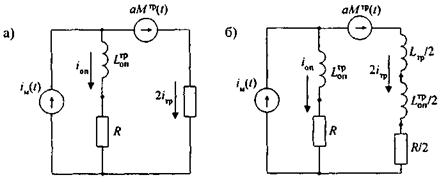

Рис. П17.1. Схемы замещения для расчета токов в опоре и тросе при ударе молнии в опору

а) до прихода отраженной волны: б) после прихода отраженной волны

Для расчета токов iоп и iтр используются дифференциальные уравнения относительно iтр:

для схемы рис. П17.1, а

                       (П17.15)

для схемы рис. П17.1, б

                     (П17.16)

Дифференциальные уравнения (П17.15) и (П17.16) при учете импульсной короны на тросах, а также введении поправки на искрообразование при стекании тока молнии через заземлитель опоры являются дифференциальными уравнениями с нелинейными коэффициентами, для решения которых используются реализованные на ЭВМ численные методы. При этом на каждом интервале интегрирования по времени значение сопротивления заземления опоры R и напряжение на тросе uтр принимается постоянным и, в случае необходимости, т.е. при превышении напряжении на тросе напряжения начала импульсной короны и после возникновения искрообразования в грунте, делаются поправки на коэффициенты связи провода с коронирующим тросом и на снижение сопротивления заземления при протекании импульсного тока в соответствии с рекомендациями Приложений 15 и 16. Для каждого расчетного значения рабочего напряжения uр(j) время прекращения расчета уравнений (П17.15) и (П17.16) tкр для одного из возможных значений крутизны тока молнии Аi определяется выполнением условия (П17.5) для одного из трех проводов, например, с номером k (рис. П17.2). Критическое значение амплитуды тока молнии для этого провода определяется по формуле

                                             (П17.17)

Пределы интегрирования (tmin = 0,7 мкс и tmax = 10 мкс) соответствуют минимальной и максимальной длительности фронта расчетного импульса. Многократные расчеты с перебором значений крутизны тока молнии позволяют получить кривые, ограничивающие области опасных параметров для каждого провода и различных фаз uр(j). Вероятность перекрытия изоляции для каждого расчетного случая определяется интегрированием распределения случайных сочетаний параметров Aкр и Iкр по соответствующей области опасных параметров:

                                  (П17.18)

где nk,j - число точек кривой опасных параметров для провода k при рабочем напряжении uр(j);

,  - вероятность значений I и А, превышающих соответственно Ii и Аi, рассчитывается по формуле (6.5) с параметрами логарифмически нормального распределения, принятыми в п. 6.2.2 и 6.2.3 для первого импульса многократного разряда молнии. Для каждого провода вероятность перекрытия изоляции должна определяться усреднением за период рабочего напряжения

                                                (П17.19)

где nj - число расчетных точек на синусоиде рабочего напряжения.

Общее число грозовых отключений ВЛ из-за обратных перекрытий определяется суммированием чисел отключений от обратных перекрытий отдельных проводов

                                                (П17.20)

где  рассчитаны по формуле (П17.2).

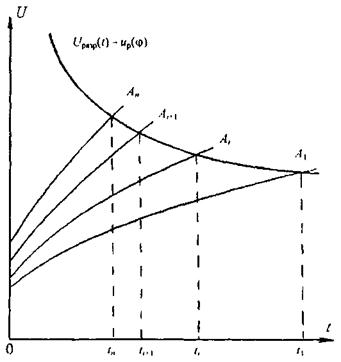

Рис. П17.2. К расчету координат границы области опасных параметров

17.3. Отключение ВЛ при грозовом поражении в середине пролета возможно из-за перекрытия изоляции на опорах, ограничивающих пораженный пролет, так как выбор воздушного промежутка трос - провод в соответствии с требованиями ПУЭ (п. 2.5.66) (Приложение 13, рис. П13.2) исключает его перекрытия при ударах молнии в середину пролета. Ожидаемое удельное число грозовых отключений ВЛ из-за ударов молнии в трос в середине пролета рассчитывается по формуле

nтр = Nтр · Pтр · η.                                                (П17.21)

где Nтр - число ударов молнии в трос в середине пролета на 100 км линии с использованием формул (6.14) или (6.15), (П17.3) и (П17.34):

Nтр = N - Nоп - Nпр,                                             (П17.22)

η - рассчитывается по формуле (П17.4);

Pтр - вероятность перекрытия изоляции при ударе молнии в трос в середине пролета рассчитывается по алгоритму, аналогичному расчету Pоп с использованием условия (П17.5).

Импульсное напряжение на гирляндах складывается из следующих составляющих:

• составляющая, вызванная падением напряжения на сопротивлении заземления опоры

UR(t) = iоп · R,                                              (П17.23)

где iоп ток через опору, кА;

R - сопротивление заземления опоры, Ом;

магнитная составляющая индуктированного напряжения, которая создастся током в опоре

                                            (П17.24)

где  индуктивность опоры до точки подвеса провода, мкГн;

• напряжение, индуктированное на проводе током в тросе

                                (П17.25)

где  - коэффициент связи провода с коронирующим тросом;

 - индуктивность опоры до точки подвеса троса, мкГн.

Суммарное напряжение на линейной изоляции при ударе молнии в трос в середине пролета с учетом рабочего напряжения линии

Uиз(t) = Uимп(t) + uР(j) = UR(t) + Uин.м(t) - Uин.тр(t) + uр(j).                (П17.26)

Необходимый для определения Uимп (t) ток через опору рассчитывается с использованием схемы замещения (рис. П17.3), токи и их производные в которой связаны равенствами

                                                  (П17.27)

                                                (П17.28)

Дифференциальное уравнение для расчета iтр имеет вид:

                        (П17.29)

Способ и алгоритм решения уравнения (П17.29) аналогичен описанному выше для уравнений (П17.15) и (П17.16), за исключением одного момента: в уравнение (П17.29) необходимо подставлять значение крутизны тока молнии, уменьшенное после пробега волной половины пролета по коронирующему тросу. Алгоритм введения поправки на импульсную корону поясняет рис. П17.4.

В точке удара молнии за время пробега половины пролета  напряжение на тросе нарастает до значения

                                     (П17.30)

где iм и a - ток и крутизна тока молнии;

zк.тр - волновое сопротивление коронирующего троса.

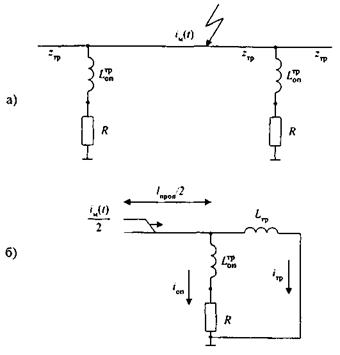

Рис. П17.3. Схемы замещения для расчета токов в опоре и тросе при ударе молнии в трос в середине пролета: а) общая; б) расчетная

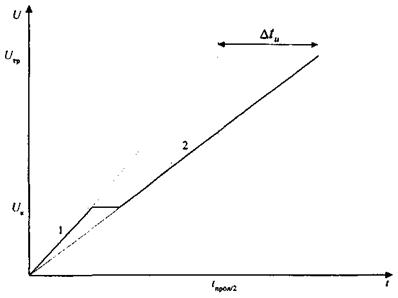

Рис. П17.4. Деформация фронта волны при пробеге по коронирующему тросу:

1 - фронт волны в середине пролета; 2 - деформированный фронт, определяющий крутизну импульсного тока через опору после пробега волны

Без импульсной короны нарастание напряжения на тросе соответствует зависимости 1 рис. П17.4. Под действием импульсной короны волновое сопротивление троса снижается. Методом итерационного счета достигается устойчивость выражения (П17.30) и для полученного по выражению (П16.20) расчетного значения радиуса коронирующего троса рассчитывается сдвиг ординаты uтр на фронте волны перенапряжений по формуле

                                 (П17.31)

где lпрол - длина пролета;

с - скорость света (c = 300 м/мкс);

lnw0 = ln(2hср/rэ) - обозначения, как в формулах (П16.5) и (П16.11);

lnwk по формуле (П16.24).

Расчетная крутизна тока деформированной волны определяется по формуле

                                             (П17.32)

17.4. Удельное число отключений от прорыва молнии через тросовую защиту на провода рассчитывается по формуле

                                           (П17.33)

где  - вероятность значений тока молнии, превышающих критическое для удара молнии в провод;

Nпр - число прорывов молнии на 100 км линии:

Nпр = N · Pa,                                              (П17.34)

где Pa - вероятность прорыва молнии на провода при положительных углах защиты троса (трос расположен ближе к оси опоры, чем провод); определяется по эмпирической формуле

                                   (П17.35)

где

в которой

 и

____________

* Формула (П17.35) до ее уточнения может быть использована только для ВЛ 110 - 750 кВ с a ³ 10°.

где Uн - номинальное напряжение линии, кВ;

Dh - разность высот подвеса проводов и тросов на опоре, м;

Dd - смещение троса и провода по горизонтали, м;

hтр - высота подвеса троса на опоре, м;

rпр - радиус провода (для расщепленной фазы - rэ), м;

hср.пр - средняя высота подвеса провода, м.

Для ВЛ с треугольным расположением проводов в расчетах числа отключений от ударов в провод должно использоваться среднее из значений вероятности прорыва молнии на верхний провод и на нижний провод, расположенные по разным сторонам от оси опоры. Соответственно в формулу (П17.35) подставляются разные значения Dd, Dh и hcp.пр.

Значение критического тока молнии для ВЛ номинального напряжения до 330 кВ рассчитывается по формуле

                                              (П17.36)

где U50 - 50 %-ное разрядное напряжение изоляции для импульсов отрицательной полярности с косоугольным фронтом при среднестатистических временных параметрах импульса определяется по формуле (П14.3): zк.пр - волновое сопротивление провода с учетом короны, Ом.

Для ВЛ 500 кВ и выше критическое значение тока молнии рассчитывается в два этапа: по формуле (П17.36) находится Iкр, для которого по рис. 6.7 определяется сопротивление канала молнии zм и уточненное значение  рассчитывается по формуле

                                                 (П17.37)

Примечание. Подвеска троса с отрицательным углом защиты троса (a < 0) значительно снижает вероятность прорыва молнии на провода. В настоящее время объем опыта эксплуатации ВЛ с a < 0 (в Японии и др. странах) еще недостаточен для вывода эмпирических формул расчета Pa.

ПРИЛОЖЕНИЕ 18

РАСЧЕТ ЧИСЛА ГРОЗОВЫХ ОТКЛЮЧЕНИЙ ЛИНИЙ БЕЗ ТРОСА НА МЕТАЛЛИЧЕСКИХ И ЖЕЛЕЗОБЕТОННЫХ ОПОРАХ*

___________

* Программа для ПЭВМ разработана в НИИПТ (см. Приложение 34).

18.1. На ВЛ без троса разряды молнии могут поражать опоры и провода в пролете. Исследования грозопоражаемости ВЛ с помощью магнитных регистраторов показали, что разряды молнии распределяются примерно поровну между опорами и проводами в пролете**, т.е.

___________

** Исключение составляют горные линии или участки с очень высокими опорами, на которых могут наблюдаться восходящие разряды от опоры.

Nnp = Nоп = 0,5N,                                                (П18.1)

где N - общее число ударов молнии в линию, определяемое по формулам (6.14) и (6.15), в которые вместо hср.тр подставляется средняя высота подвеса провода hср.пр, м.

Общее удельное число грозовых отключений воздушной линии без троса определяется суммой

nг = nоп + nпр.                                                   (П18.2)

18.2. Расчет удельного числа грозовых отключений от обратных перекрытий при ударе молнии в опору ВЛ без троса выполняется так, как для ВЛ с тросом за исключением определения импульсного напряжения на линейной изоляции.

При ударе молнии в опору ВЛ без троса импульсное напряжение на изоляции состоит из суммы составляющих

Uимп(t) = UR(t) + Uин.м(t) + Uин.э(t).                                     (П18.3)

• составляющая, вызванная падением напряжения на сопротивлении заземления опоры

Uн(t) = iм · R = a · t · R,                                               (П18.4)

где R - сопротивление заземления, Ом;

а - крутизна тока молнии, кА/мкс;

• магнитная составляющая индуктированного напряжения, создаваемая при протекании тока по опоре и каналу молнии

                                          (П18.5)

где  - индуктивность опоры от основания до точки подвеса провода, определяемая по рекомендациям Приложения 16 (п. 16.1), мкГн;

Mпр(t) - коэффициент взаимоиндукции, учитывающий э.д.с. в опоре, наводимую током в канале молнии, определяемый по формуле (П17.8);

• электрическая составляющая индуктированного напряжения Uин.э(t), вычисляемая по формуле (П17.9), в которую подставляется kк = 0.

18.3. Критический ток молнии при ударе в провод определяется по формуле (П17.36), а удельное число грозовых отключений по этой причине рассчитывается по формуле (П17.33).

ПРИЛОЖЕНИЕ 19

РАСЧЕТ ЧИСЛА ГРОЗОВЫХ ОТКЛЮЧЕНИЙ ВОЗДУШНОЙ ЛИНИИ БЕЗ ТРОСА НА ДЕРЕВЯННЫХ ОПОРАХ

19.1. На ВЛ без троса на деревянных опорах из-за небольшой длины пролетом и стрел провеса можно пренебречь вероятностью поражения молнией опоры по сравнению с вероятностью поражения провода, т.е. принять

Nпр - N,                                                      (П19.1)

где N - общее число ударов в линию, определяемое по формуле (6.14) с использованием средней высоты подвеса провода.

Линии на деревянных опорах обычно имеют на трассе опоры с пониженным по сравнению с основной трассой уровнем изоляции (см. п. 7.4.12). На ВЛ с неоднородной изоляцией по трассе грозовые отключения происходят по двум причинам: на участках с полным использованием изоляции дерева - от перекрытий изоляции на опорах, ограничивающих пораженный пролет; на опорах с ослабленной изоляцией - от волн, набегающих с прилегающих участков, имеющих более высокий уровень изоляции.

19.2. Перекрытие изоляции на ВЛ с деревянными опорами при полном использовании изолирующих свойств дерева происходит, как правило, между проводами соседних фаз, по деревянной траверсе и двум гирляндам. Напряжение, приложенное к этой изоляции, должно определяться с учетом коэффициента связи между здоровым и пораженным проводами.

Критическое значение тока молнии (уровень грозоупорности) рассчитывается по формуле

                                                   (П19.2)

Для волнового сопротивления провода (zк.пр) и коэффициента связи двух проводов с учетом короны (kк) при напряжении на пораженном проводе, равном 50 %-ному разрядному напряжению комбинированной изоляции, принимаются следующие значения:

Uн, кВ

U50, кВ

zк.пр, Ом

kк

110

1330

365

0,155

150

1740

335

0,155

220

2540

300

0,160

Дальнейший расчет ведется по формуле (П17.33), причем коэффициент перехода импульсного перекрытия в дугу тока промышленной частоты для междуфазного перекрытия определяется по формуле

                                           (П19.3)

где Uл - наибольшее длительно допустимое рабочее (линейное) напряжение (Приложение 13, табл. П13.1);

lразр - суммарная длина пути разряда по двум гирляндам изоляторов и участку траверсы между ними, м.

19.3. Вероятность перекрытия на опоре с ослабленной изоляцией от набегающих волн зависит от уровня изоляции на этой опоре, от параметров волны в месте удара молнии и от удаленности точки удара, так как при распространении по проводам набегающие волны затухают за счет потерь в земле и на импульсную корону Для ВЛ 110 - 220 кВ основной причиной затухания волны является импульсная корона.

Амплитуда набегающих волн ограничена уровнем изоляции на участках с нормальной изоляцией. На опору с ослабленной изоляцией будут набегать полные волны от токов молнии с амплитудой от Iкр.и и ниже и срезанные волны от токов с амплитудой Iкр.и и выше. Значение Iкр.и рассчитывается по формуле (П19.2). Волна является опасной для ослабленной изоляции, если молния поражает ВЛ внутри некоторого участка длиной  для полной волны и  для срезанной волны.

Связь между расстоянием, пробегаемым волной, и деформацией фронта за счет импульсной короны описывается соотношением

                                             (П19.4)

где Dtu - смещение ординаты напряжения  на фронте волны после пробега расстояния li, мкс (рис. П19.1);

c - скорость света, км/мкс,



r и hср.пр - радиус и средняя высота подвеса провода, м;

rк - радиус коронирующего провода при напряжении на проводе в точке удара молнии , рассчитывается по методике, изложенной в Приложении 16 (п. 16.4), при этом

                                                     (П19.5)

Параметр Dtu зависит, кроме всего прочего, от формы набегающих волн: срезанные волны затухают значительно быстрее полных, см. рис. П19.1. В качестве расчетных приняты: для полных - волна с отвесным фронтом и экспоненциально спадающим хвостом при среднестатистической длине волны tв = 32 мкс; (постоянная времени T = 46,2 м); для срезанных - волна с косоугольным фронтом с tф до 10 мкс.

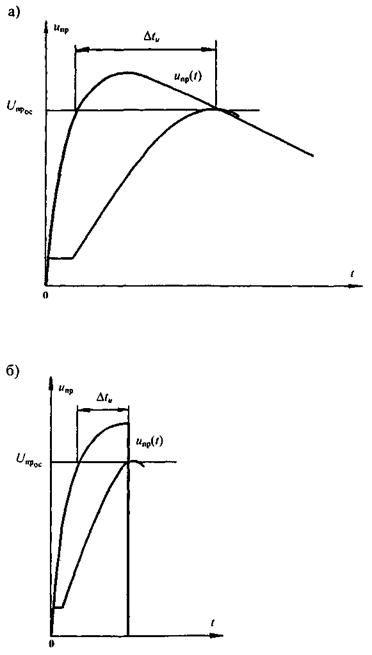

Рис. П19.1. К расчету смещения (Dtu) ординаты Uпр = Uпр.ос при пробеге волны по координирующему проводу:

а) полная волна; б) срезная волна

Длина пробега, необходимая для снижения амплитуды расчетной волны до напряжения, вызывающего перекрытие на опоре с ослабленной изоляцией Uпр.ос, рассчитывается по формулам:

для полной волны

                                                 (П19.6)

для срезанной волны

                                               (П19.7)

 рассчитывается по формуле (П19.5);

                                                                                                              (П19.8)

Uпр.ос = Uиз.ос для однофазного перекрытия;                                                           (П19.9)

 для междуфазного перекрытия,                                                      (П19.10)

где Uиз.н и Uиз.ос - 50 %-ное разрядное напряжение нормальной и ослабленной изоляции.

На рис. П19.2 показаны области сочетаний опасных параметров I и Iн для полных (Sп) и A и lс для срезанных волн (Sс). Наибольшие длины  и  соответствуют разрядам молнии с амплитудой тока Iкр.н и минимальной крутизной для этого тока, равной .

Для построения зависимости I(lп) необходимо сделать серию расчетов по формуле (П19.6) при различных значениях амплитуды тока молнии от уровня грозоупорности на опоре с нормальной изоляцией (Iкр,н) до уровня грозоупорности на опоре с ослабленной изоляцией (Iкр.ос), а для построения зависимости A(lс) - серию расчетов по формуле (П19.7) для различных значений tф (до 10 мкс) при амплитуде тока Iкр.н.

Число грозовых отключений от набегающих с одной стороны на опору с ослабленной изоляцией волн рассчитывается по формулам:

для полных волн

                                              (П19.11)

для срезанных волн

                                        (П19.12)

в которых ,  - вероятность опасных сочетаний параметров l и lп или A и lс представляют результат интегрирования областей Sп и Sс:

для полных волн (рис. П19.2, а)

                                 (П19.13)

где m - число участков интегрирования;

Dil - длина i-того участка, км;

 - вероятность амплитуд тока молнии, превышающих средний ток для i-го участка;

 - вероятность амплитуд тока молнии, превышающих Iкр.н:

для срезанных волн (рис. П19.2, б)

                                    (П19.14)

где q - число участков интегрирования;

Djl - длина j-го участка, км;

 - вероятность крутизны тока молнии, превышающих среднюю крутизну j-го участка;

ηос - коэффициент перехода импульсного перекрытия в дугу тока промышленной частоты на опоре с ослабленной изоляцией;

 - число ударов молнии, сопровождающихся импульсным перекрытием изоляции на опорах с нормальной изоляцией, не переходящих в дугу тока промышленной частоты, т.е. число срезанных волн, набегающих на опоры с ослабленной изоляцией, которые могут привести к отключению ВЛ за счет перекрытия только на опоре с ослабленной изоляцией.

Для практического использования необходимо построить зависимости  и . При длине прилегающего к опоре с ослабленной изоляцией участка с нормальным уровнем изоляции  или  в формулы (П19.11) и (П19.12) необходимо подставить  и .

Рис. П19.2. К расчету вероятности опасных параметров волны и удаленности точки удара молнии от опоры с ослабленной изоляции:

а) l и lп для полной волны; б) A и lс для срезанной волны

ПРИЛОЖЕНИЕ 20

ГРОЗОЗАЩИТА БОЛЬШИХ ПЕРЕХОДОВ

Причинами грозовых отключений ВЛ из-за перекрытий изоляции на опорах перехода являются удары молнии в высокие переходные опоры и прорывы молнии на провода. Особенности высоких переходных пролетов ВЛ, связанные с большой высотой переходных опор, с точки зрения грозозащиты, таковы:

• повышенная по сравнению с основной трассой ВЛ удельная поражаемость ударами молнии;

• повышенная вероятность перекрытия изоляции при прямом ударе молнии в переходные опоры из-за их больших индуктивностей;

• снижение эффективности тросовой защиты от прорывов молнии на провода.

В зависимости от пересекаемого препятствия переходы имеют различные профили и схемы расстановки опор. На рис. П20.1 в качестве примера дана наиболее часто встречающаяся схема перехода К-А-А-К с одним переходным и двумя смежными пролетами между переходной и концевой опорами.

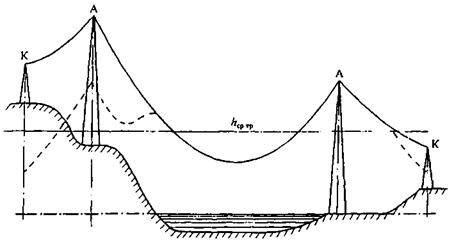

Рис. П20.1. Спрямление профиля перехода относительно уровня поверхности воды для расчета его грозопоражаемости:

_____ действительное расположение троса; ---- расчетное расположение троса (после спрямления профиля перехода)

Расчет числа обратных перекрытий от ударов молнии в общем случае проводится для каждой переходной опоры по обычной методике (Приложение 17) с учетом следующих дополнений.

а) Для определения средней высоты подвеса троса и провода профиль перехода спрямляется относительно уровня поверхности воды. По найденным значениям hср рассчитывается число ударов молнии с использованием формул (6.14) или (6.15), длины перехода и фактической грозовой деятельности.

б) К ударам в опору относятся удары, поражающие половину длины смежного пролета и четверть длины переходного пролета.

в) Расчет эквивалентной индуктивности тросов в примыкающих к переходной опоре пролетах выполняется по формуле

                                                 (П20.1)

Индуктивность переходных опор при hоп > 50 м рассчитывается по формуле (П16.3).

Расчет вероятности обратного перекрытия путем интегрирования по области опасных параметров (рис. П20.2) проводится с учетом многокомпонентности разряда молнии, так как при большой индуктивности переходных опор последующие импульсы, имеющие большую крутизну, могут быть опасны для изоляции переходных опор. При этом вероятность обратного перекрытия при числе последующих импульсов, равном 3, рассчитывается по формуле

   (П20.2)

где ni число полосок области опасных параметров;

(nj)i - число ячеек на i-той полоске области опасных параметров*;

___________

* В пределах одной полоски амплитуда тока меняется от lmax до  (см. рис. П20.2).

DijP - вероятность обратного перекрытия при многокомпонентном разряде с параметрами отдельных импульсов тока молнии: по крутизне - от Ai до Ai+1; по амплитуде: для первого импульса - от li - Dl до li; для трех последующих - от (li/2 - Dl) до li/2**;

___________

** Амплитуда тока последующих импульсов принимается равной половине амплитуды тока первого импульса.

(Qij)1 - вероятность отсутствия обратного перекрытия при воздействии первого импульса с параметрами по крутизне тока молнии от Ai до Аi+1 и по амплитуде тока от li - Dl до li;

(Qij)2 - вероятность отсутствия обратного перекрытия при воздействии последующего импульса с параметрами по крутизне тока молнии от Ai до Аi+1 и по амплитуде от (li/2 - Dl) до li/2;

()1, ()2 - вероятность появления разрядов с крутизной тока молнии A > Аi для первого и последующих импульсов разряда;

 - вероятность появления разрядов с амплитудой l > lj для первого импульса и l > lj/2 для последующих импульсов многократного разряда.

Для расчета  первого импульса используется логарифмически нормальное распределение с параметрами  и slgi = 0,32, полученное при обработке результатов регистрации токов молнии в основном на одиночных объектах, по высоте близких к высотам переходных опор.

Для расчета числа перекрытий от прорывов молнии на провода ввиду большого разнообразия типов и конструкций переходов и отсутствия опыта эксплуатации по грозовым отключениям, обусловленным перекрытием изоляции на опорах переходного участка, невозможен подход с использованием эмпирических формул, подобных (П17.35). Расчет вероятности прорыва молнии на провода должен проводиться по методикам, основанным на анализе параметров электрического поля в пространстве между каналом молнии и ВЛ и применимым для произвольного взаимного расположения проводов и тросов***.

___________

*** Соответствующие методики и программы расчета для ЭВМ разработаны в ЭНИН, МЭИ, НИИПТ и ВНИИЭ.

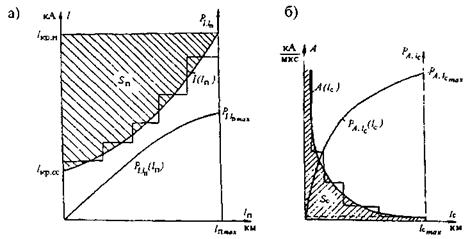

Рис. П20.2. К интегрированию области опасных параметров многокомпонентного разряда молнии

Дополнительно оценивается число грозовых отключений, ВЛ из-за перекрытий воздушного промежутка трос - провод (Sтр-пр) при ударах молнии в трос в средней части основного пролета перехода по формуле

                                              (П20.3)

где N - число ударов молнии на 100 км и 100 грозовых часов при hср.тр для спрямленного профиля определяется по формулам (6.14) или (6.15);

Noп - число ударов молнии в переходные опоры, отнесенное к 100 км и 100 грозовым часам, определяется по формуле (П17.3);

η - коэффициент перехода импульсного перекрытия воздушного промежутка в дугу тока промышленной частоты по формуле (П17.4), отн. ед.;

 - вероятность тока молнии I > Iкр, отн. ед., рассчитывается по рекомендациям Раздела 6 (п. 6.2.2). При этом Iкр определяется следующим образом:

                                       (П20.4)

где Eпр - градиент разрядного напряжения промежутка Sтр-пр, кВ/м;

zк.тр и kк - волновое сопротивление троса (Ом) и коэффициент связи троса и провода с учетом короны при напряжении uтр = Eпр · Sтр-пр;

zм - сопротивление канала молнии определяется по рис. 6.7 при  (кА);

 - коэффициент, учитывающий уменьшение тока молнии при ударе в трос по сравнению с ударом в хорошо заземленный объект.

В качестве расчетного при определении градиента разрядного напряжения Eпр принимается импульс тока молнии со среднестатистической длительностью фронта 4 - 5 мкс. При длине переходного пролета 1,5 - 2,0 км напряжение на воздушном промежутке будет нарастать в течение 5 - 7 мкс до прихода волны, отраженной от переходной опоры, при этом импульс перенапряжений достигает амплитудного значения. На воздушных промежутках трос - провод на трассах ВЛ 110 - 750 кВ напряжение достигает только 0,2 - 0,4 амплитудного значения.

Градиент разрядного напряжения промежутка трос - провод при предразрядных временах 5 - 7 мкс на волне с косоугольным фронтом длительностью 4 - 5 мкс оценивается значениями 700 - 750 кВ/м. Большое значение Eпр соответствует предразрядному времени 5 мкс и длине пролета 1,5 км.

Полученное по формуле (П20.3) значение ns сопоставляется с числом грозовых отключений от обратных перекрытий гирлянд изоляторов на переходных опорах при ударе молнии в трос в середину пролета (nтр). При расчете общего числа грозовых отключений к сумме (nоп + nпр) добавляется большая из составляющих nтр или ns, так как при ударе в середину пролета произойдет обратное перекрытие гирлянды на опоре при стекании тока молнии или перекрытие воздушного промежутка трос - провод в месте удара молнии.

Расчет ns оправдан для переходов ВЛ 330 кВ и выше. Для ВЛ 110 - 220 кВ вероятность перехода импульсного перекрытия промежутка Sтр-пр в дугу тока промышленной частоты мала: расстояние трос - провод по вертикали нормируется ПУЭ (п. 2.5.66) по длине пролета независимо от класса номинального напряжения и для пролетов длиной 1,5 - 2,0 км составляет 21 м и более (рис. П13.2).

Выбор комплекса средств грозозащиты переходных участков ВЛ проводится индивидуально для каждого перехода и определяется следующими требованиями:

• удельные показатели грозоупорности основной трассы ВЛ и перехода не должны различаться более чем на порядок (1 км перехода по числу грозовых отключений должен быть эквивалентен не более чем 10 км линии);

• учитывая трудность проведения профилактических и ремонтных работ, абсолютное число грозовых отключений от перекрытий изоляции на переходных опорах должно обеспечить не менее чем 25-летний межремонтный период эксплуатации гирлянд перехода.

Выполнение первого требования в сочетании с использованием в гирляндах переходных опор изоляторов с качеством не хуже 10-3 в год и вероятностью пробоя остатка до 0,03 для переходов ВЛ 110 - 330 кВ и до 0,2 для ВЛ более высоких классов напряжения обеспечивает межремонтный период эксплуатации гирлянд перехода не менее 25 лет при увеличении числа изоляторов, выбранных по нормальному режиму, на 15 %.

Комплекс средств для улучшения показателей грозоупорности переходных участков ВЛ различается в зависимости от преобладающей причины грозовых перекрытий изоляции.

Для снижения числа отключений от обратных перекрытий рекомендуется: снижение сопротивления заземления переходных опор; усиление тросовой защиты (увеличивается число тросов, которые размещаются так, чтобы повысить коэффициенты связи тросов и проводов и снизить индуктивность тросов).

Для снижения числа отключений от прорывов молнии на провода рекомендуется: усиление тросовой защиты за счет увеличения числа тросов и рационального их размещения с использованием отрицательных углов защиты, увеличения превышения троса над проводом; применение защитных аппаратов, в том числе. ОПН, которые могут быть установлены: на всех опорах перехода; только на переходных опорах или только на концевых. В последнем случае следует обеспечить некоторое превышение импульсной прочности изоляции переходной опоры по сравнению с изоляцией концевой опоры, чтобы исключить перекрытия от прорывов на переходной опоре до момента прихода волны, отраженной от концевой опоры. Установка ОПН обеспечивает также и снижение числа отключений от обратных перекрытий.

Первый комплекс мероприятий относится в основном к переходам ВЛ напряжением до 330 кВ, второй - к ВЛ 750 кВ и выше. ВЛ 500 кВ занимают промежуточное положение: для них примерно равновероятностны отключения от обратных перекрытий и прорывов. Эффективным для всех классов ВЛ, с точки зрения грозозащиты, является выполнение перехода по многопролетной схеме с опорами меньшей высоты.

Выбор средств грозозащиты перехода, находящегося в зоне подхода ВЛ к подстанции, должен проводиться по требованиям, предъявляемым к надежности грозозащиты подстанции от набегающих волн.

ПРИЛОЖЕНИЕ 21

РАСЧЕТ ЧИСЛА ГРОЗОВЫХ ОТКЛЮЧЕНИЙ ВОЗДУШНЫХ ЛИНИЙ, ПРОХОДЯЩИХ ПО ТРАССЕ С ВЫСОКИМ УДЕЛЬНЫМ СОПРОТИВЛЕНИЕМ ГРУНТА*

___________

* Программа для ЭВМ разработана в Институте физико-технических проблем энергетики Севера Кольского научного центра РАН (см. Приложение 34).

Для ВЛ в районах с высоким удельным сопротивлением грунта существенно увеличивается доля грозовых отключений от обратных перекрытий изоляции при ударах молнии в опоры и грозозащитные тросы за счет увеличения падения напряжения на активной составляющей сопротивления заземления опор. Перекрытие изоляции в этом случае может иметь место как на фронте, так и на хвосте волны. В алгоритме расчета обратных перекрытий необходимо учитывать снижение напряжения на изоляции пораженной опоры после прихода волны, отраженной от соседних опор, с учетом деформации ее при распространении по тросам за счет потерь на импульсную корону.

Для расчета перенапряжений на изоляции с учетом влияния отраженных от соседних опор волн достаточно ограничиться расчетом волновых процессов только в ближайших к точке удара молнии пролетах. При проведении серии расчетов с изменением точки удара от опоры до середины пролета необходимо иметь расчетную схему из трех пролетов, рис. П21.1. Влияние остальных пролетов учитывается «ведением в схему замещения волновых сопротивлений тросов zтр.

Переходный процесс рассчитывается по методу бегущих волн. Влияние импульсной короны на тросах учитывается введением в схему замещения дискретно распределенных динамических емкостей на землю, зависящих от напряжения в данной точке троса. Напряжение на сосредоточенном заземлителе опоры определяется с учетом искрообразования в грунте. При расчете сопротивления растеканию тока молнии протяженного заземлителя предполагается, что определяющими являются его волновые характеристики. Процесс искрообразования в грунте при этом не учитывается. Для расчета волновых процессов в протяженном заземлителе используется интеграл Дюамеля.

Алгоритм расчета числа грозовых отключений состоит в следующем. Для ряда значений длительности фронта импульса тока молнии tф рассчитываются кривые напряжения на изоляции. Для каждого tф подбирается амплитуда тока молнии, при которой выполняется условие (П17.5). Сочетания опасных значений амплитуды и крутизны тока молнии для всех tф представляют кривую, ограничивающую область опасных параметров тока молнии. Такие кривые определяются для всех расчетных точек удара молнии. Интегрирование плотностей вероятностей всех опасных токов молнии с учетом доли каждого из участков пролета дает суммарную вероятность обратного перекрытия изоляции линии. Число отключений от прорывов молнии на провода рассчитывается по п. 17.4 Приложения 17.

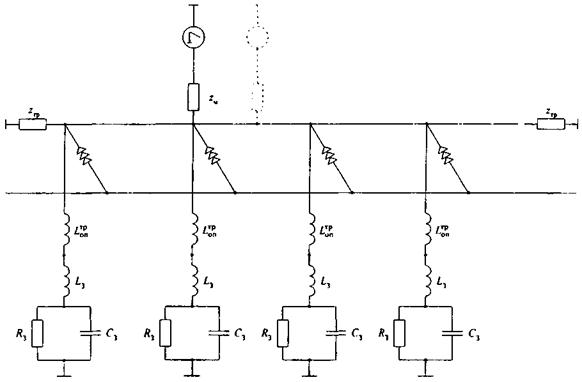

Рис. П21.1. Схема замещения участка ВЛ для расчета грозоупорности ВЛ при высоком удельном сопротивлении грунта:

 - индуктивность опоры до точки подвеса троса; Rз, Cз, Lз - активное, емкостное и индуктивность сопротивление заземлителя; zтр - волновое сопротивление тросов; zм - сопротивление канала молнии

ПРИЛОЖЕНИЕ 22

ГРОЗОЗАЩИТА ВОЗДУШНЫХ ЛИНИЙ 6 - 35 кВ

22.1. Методика расчета числа грозовых отключений ВЛ 6 - 35 кВ

22.1.1. ВЛ 6 - 35 кВ работают, чаще всего, с изолированной или компенсированной нейтралью, поэтому однофазные перекрытия на землю опасности не представляют: возникающая при однофазных перекрытиях дуга тока к.з. гаснет. Грозовые отключения ВЛ 6 - 35 кВ возможны только при двухфазных или трехфазных перекрытиях изоляции.

Причиной грозовых отключений ВЛ 6 - 35 кВ могут быть прямые удары молнии в линию, а также близкие удары молнии в землю, вызывающие индуктированные перенапряжения на проводах ВЛ, поэтому

nг = nп.у + nб.у.                                                    (П22.1)

22.1.2. Общее число грозовых отключений ВЛ 6 - 35 кВ на металлических или железобетонных опорах от прямых ударов складывается из отключений от ударов в опоры и провода в пролете

nп.у = nоп + nпр.                                                   (П22.2)

При расчете числа отключений от ударов в опоры принимается, что из-за низкого разрядного напряжения при любом ударе молнии перекрывается изоляция одной из фаз. После этого такая фаза работает как заземленный трос. Вероятность перекрытия изоляции второй и третьей фазы рассчитывается по методике, аналогичной расчету вероятности перекрытия изоляции ВЛ, защищенной соответственно одним и двумя тросами (Приложение 17).

Число грозовых отключений от ударов в опору рассчитывается по формуле

                              (П22.3)

где Nоп - число ударов молнии в опоры определяется по формуле (П17.3), в которую вместо высоты подвеса троса подставляется высота подвеса верхнего провода;

P1,2 и P1,2,3 - вероятность сочетаний параметров амплитуды и крутизны тока молнии, приводящих, соответственно, к двухфазным и трехфазным перекрытиям;

η1,2 - вероятность перехода импульсного перекрытия в дугу тока промышленной частоты на двух фазах.

Вероятность возникновения к.з. после импульсного перекрытия изоляции зависит от степени ионизации канала дуги, ее длины и мгновенного значения рабочего напряжения. Для гирлянд изоляторов и изоляционных траверс вероятность возникновения к.з. после импульсного перекрытия изоляции двух фаз определяется по формуле

                                        (П22.4)

где Uн - линейное напряжение, кВ;

lразр - суммарная длина пути разряда между проводами двух фаз, м.

На железобетонных и металлических опорах с металлическими траверсами суммарная длина дуги lразр равна удвоенной длине дуги по гирлянде (или штыревому изолятору): длина дуги по гирлянде принимается равной строительной длине изоляционной части гирлянды плюс диаметр изолятора; длина дуги по штыревому изолятору рассчитывается, как сумма расстояний от штыря до края юбки и от края юбки изолятора до части, находящейся под напряжением; на опорах с комбинированной изоляцией длина дуги увеличивается на расстояние, равное длине древесины или полимерной траверсы, перекрываемой дугой.

На ВЛ со штыревыми изоляторами к.з. возникает, если в момент импульсного перекрытия значение Uн/lразр составляет 14 кВ/м и более. Критическая фаза для синусоиды рабочего напряжения определяется так:

                                              (П22.5)

где Uн и lразр аналогичны использованным в формуле (П22.4).

Для штыревых изоляторов вероятность перехода импульсного перекрытия в дугу тока промышленной частоты рассчитывается по формуле

                                                (П22.6)

где jкр в градусах.

Для трехфазного перекрытия вероятность возникновения к.з. составляет:

η1,2,3 = η1,2(2 - η1,2).                                            (П22.7)

Число грозовых отключений при ударах в пролет будет зависеть от его длины и сопротивления заземления опор. Оно увеличивается по мере их возрастания. Перекрытие изоляции происходит на опоре при набегании волны перенапряжения от удара в пролет. Отношение числа отключений при ударах в провод в пролете nпр к числу отключений при ударах в опору nоп для типичных конструкций линий приведено в табл. П22.1.

Таблица П22.1

Отношение числа грозовых отключений от ударов в провод в пролете к числу отключений от ударов в опору для ВЛ 10 и 35 кВ

nпр/nоп для двух типов траверс в зависимости от Rз (Ом):

ВЛ 10 кВ (длина пролета 80 м)

ВЛ 35 кВ (длина пролета 200 м)

металлические

изоляционные

металлические

изоляционные

(U50 = 130 кВ)

(U50 = 220 кВ)

(U50 = 330 кВ)

(U50 = 570 кВ)

10

20

40

10

20

40

10

20

40

10

20

40

0,3

0,5

0,85

0,2

0,4

0,55

0,7

1,0

1,3

0,3

0,5

0,85

22.1.3. Индуктированные перенапряжения возникают одновременно на всех фазах. При расположении проводов на одной высоте равновероятно перекрытие изоляции любой из фаз, в остальных случаях более вероятно перекрытие изоляции верхней фазы. После перекрытия изоляции одной из фаз перенапряжения на двух здоровых фазах снижаются из-за появления потенциала на опоре. Для перекрытия изоляции на второй фазе индуктированное перенапряжение должно иметь значение, превосходящее рассчитанное по формуле

                                            (П22.8)

При перекрытии на третью фазу значение индуктированного перенапряжения

                                             (П22.9)

где U50 - 50-ное разрядное напряжение изоляции относительно земли;

R - сопротивление заземления опоры, Ом;

z11, z12, z13, z23 собственное волновое сопротивление провода первой перекрытой фазы и взаимные волновые сопротивления проводов всех трех фаз рассчитываются, соответственно, по формулам П16.5 и П16.14;



Индуктированные напряжения при ударах в землю должны учитываться при расчете числа грозовых отключений ВЛ 10 кВ и 35 кВ с металлическими и железобетонными опорами. Для ВЛ 10 кВ и 35 кВ с изолирующими траверсами с индуктированными перенапряжениями при ударах в землю можно не считаться Число индуктированных перенапряжений зависит от плотности разрядов молнии на землю и длины ВЛ, а распределение их амплитуды Uн от высоты подвеса проводов и распределения вероятности тока молнии. Значения индуктированных перенапряжений рассчитываются для средней высоты подвеса проводов. В открытой местности для ВЛ со средней высотой проводов над землей 10 м число индуктированных перенапряжений с амплитудой, равной 25 кВ и более, рассчитывается по формуле

Nн = 1,3p0L,                                                 (П22.10)

где p0 - число разрядов молнии за год на 1 км2 земной поверхности по формуле (6.10);

L - длина линии, км.

Вероятность индуктированных перенапряжений  с амплитудой, превышающей Uи для ВЛ со средней высотой провода 10 м определяется по кривой рис. П22.1. Если для ВЛ со средней высотой проводов над землей 10 м была определена вероятность индуктированных перенапряжений  амплитудой Uи, то на ВЛ с другой высотой hср вероятность  будут иметь перенапряжения с амплитудой

                                             (П22.11)

где hcp в метрах.

Число индуктированных перенапряжений амплитудой Uи ³ 25 кВ равно

                                               (П22.12)

Вероятность индуктированных перенапряжений, приводящих к двухфазным и трехфазным перекрытиям изоляции.  и  определяется по рис. П22.1 для  и . Для ВЛ со средней высотой провода над землей, отличной от 10 м, эта вероятность определяется для значений амплитуд индуктированных перенапряжений:

 и

Число грозовых отключений линии от индуктированных перенапряжений рассчитывается по формуле

                           (П22.13)

Здесь  - коэффициент перехода импульсного перекрытия от индуктированных перенапряжений в дугу тока промышленной частоты на двух фазах принимается равным 0,05 - 0,1 из-за меньшей, чем при прямом ударе, амплитуды импульсного тока.

При прохождении ВЛ по лесистой или застроенной местности число грозовых отключений определяется по формуле

nэ = nг(1 - kэ).                                                  (П22.14)

где пг - число отключений для ВЛ на открытой местности;

kэ - коэффициент экранирования.

В городских условиях и вблизи деревьев коэффициент экранирования kэ = 0,3 - 0,5. При прохождении ВЛ по просеке kэ = 0,6 - 0,8.

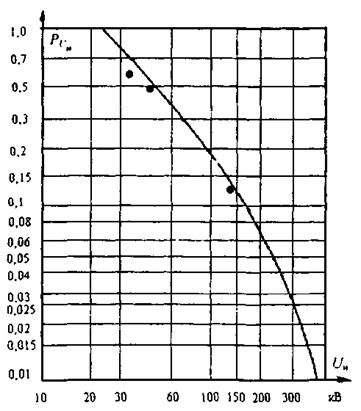

Рис. П22.1. Вероятность индуктированных перенапряжений, превышающих значение абсциссы, для ВЛ с hср.пр = 10 м

22.2. Мероприятия по повышению грозоупорности ВЛ 6 - 35 кВ

22.2.1. ВЛ 6 и 10 кВ на железобетонных опорах имеют очень низкий уровень грозоупорности из-за малой электрической прочности штыревых изоляторов и высокой вероятности возникновения к.з. после импульсного перекрытия. Кроме того, с большой вероятностью изоляция этих ВЛ перекрывается от индуктированных перенапряжений при близких ударах молнии в землю. Небольшое улучшение эксплуатационных показателей этих ВЛ достигается при повышении электрической прочности изоляции и снижении сопротивления заземлений.

22.2.2. ВЛ 6 и 10 кВ на деревянных опорах с креплением изоляторов с помощью крюков на стойках также имеют низкий уровень грозоупорности: междуфазное перекрытие изоляции происходит практически при каждом прямом ударе в молнию. Число грозовых отключений этих ВЛ меньше по сравнению с ВЛ на железобетонных опорах, меньше вероятность возникновения к.з. после импульсного перекрытия: индуктированные перенапряжения не вызывают перекрытия линейной изоляции. Близкие, но несколько худшие показатели имеют линии на деревянных опорах с металлическими траверсами за счет уменьшения импульсной прочности изоляции между фазами и увеличения вероятности перехода импульсного перекрытия в силовую дугу. Основным мероприятием для повышения эксплуатационных показателей этих ВЛ является АПВ. На этих ВЛ целесообразно использование АПВ двухкратного действия. Учитывая небольшую длину ВЛ 10 кВ, при соблюдении этих мероприятий удается обеспечить приемлемые эксплуатационные показатели в районах с умеренной грозовой деятельностью.

22.2.3. В качестве мероприятий по повышению грозоупорности ВЛ основных сетей 10 кВ могут использоваться изоляционные траверсы (из сухой и пропитанной древесины или пластических масс) для крепления нижних проводов. Верхний провод крепится на изоляторе, устанавливаемом на вершине железобетонной или деревянной стойки, и работает как трос. На деревянных опорах от штыря изолятора верхнего провода вдоль стойки прокладывается стальной спуск с разрывом 15 см на высоте 4 м от земли. Заземляющий спуск погружается в грунт на глубину заложения стойки. Такая конструкция ВЛ за счет повышения импульсной прочности изоляции и снижения вероятности возникновения к.з. после импульсного перекрытия позволяет снизить число грозовых отключений по сравнению с ВЛ на железобетонных и деревянных опорах с металлическими траверсами и креплениями изоляторов на крюках.

22.2.4. Уровень грозоупорности ВЛ 35 кВ на железобетонных опорах существенно зависит от сопротивления заземлений опор. Для обеспечения эксплуатационной надежности этих ВЛ необходимо ограничить сопротивление заземлений в соответствии с рекомендациями ПУЭ 1998 (табл. 2.5.21).

Повышенная (примерно на порядок) грозоупорность ВЛ 35 кВ на железобетонных опорах может быть достигнута при использовании изоляционных траверс для подвески нижних проводов.

22.2.5. ВЛ 35 кВ на деревянных портальных опорах с расстоянием между проводами 3 м при выполнении сопротивлений заземления опор в соответствии с рекомендациями ПУЭ более грозоупорны. Для повышения надежности таких ВЛ от траверсы вдоль стоек опор следует проложить заземляющие спуски, которые закладываются в грунт на глубину 0,5 м и соединяются между собой в земле. При этом уровень грозоупорности ВЛ повышается и предотвращается расщепление стоек.

На ВЛ 6 - 35 кВ с деревянными опорами отдельные железобетонные (металлические) опоры с ослабленной изоляцией и крайние опоры участка с железобетонными опорами (или участка с чередующимися железобетонными и деревянными опорами) должны защищаться подвесными ОПН.

22.2.6. На ВЛ 35 кВ с деревянными опорами защиту единичных железобетонных или металлических опор следует выполнять либо с помощью ОПН, либо за счет усиления изоляции (до 10 - 12 изоляторов) в гирлянде, при этом должен быть обеспечен габарит до земли в соответствии с ПУЭ и импульсная прочность воздушного промежутка не ниже импульсной прочности гирлянды.

22.2.7. На отпайках от ВЛ 6 - 35 кВ на деревянных опорах за отпаечным разъединителем со стороны питания устанавливается ОПН.

22.2.8. Грозозащита ВЛ 6 - 20 кВ с защищенными (изолированными) проводами должна выполняться в соответствии с рекомендациями «Правил устройства воздушных линий электропередачи напряжением 6 - 20 кВ с защищенными проводами» (ПУ ВЛЗ 6 - 20 кВ)*.

____________

*) ПУ ВЛЗ 6 - 20 кВ утверждены Министерством топлива и энергетики и введены в действие с 1 января 1999 г.

ПРИЛОЖЕНИЕ 23

СПРАВОЧНЫЕ КРИВЫЕ ПО ОЖИДАЕМОМУ УДЕЛЬНОМУ ЧИСЛУ ГРОЗОВЫХ ОТКЛЮЧЕНИЙ ВЛ 110 - 750 КВ НА УНИФИЦИРОВАННЫХ И ТИПОВЫХ ОПОРАХ

Информация по составу справочных кривых и их использованию для оценки грозоупорности ВЛ 110 - 750 кВ дана в подразделе 8.1. На рис. П23.1 - П23.32 все расчетные зависимости по удельным числам грозовых отключений даны на 100 км и 100 грозовых часов.

Для ВЛ с тросом (сплошные кривые) приведены отдельные составляющие числа грозовых отключений: (поп + nгр) - от обратных перекрытий при ударах молнии в опору и трос; nпр - при прорывах молнии на провода. Общее число (грозовых отключений ВЛ с тросом nг = (nоп + nгр) + nпр.

Для ВЛ на двухцепных опорах дополнительно даны зависимости от Rз и lразр общего удельного числа грозовых отключений одновременно двух цепей - nг2ц (тонкие сплошные линии).

Область A (Rз до 30 Ом) дана в увеличенном масштабе. Для составляющей nпр приведены численные значения.

Для ВЛ без троса (пунктирные кривые) даны зависимости от сопротивления заземления (Rз) общего числа грозовых отключений (nг) и выделена составляющая от прорывов молнии на провода (nпр). Составляющая от обратных перекрытий (nоп + nгр) = nг - nпр.

Рис. П23.1. Удельное число грозовых отключений ВЛ 110 кВ на одноцепных стальных башенных опорах с одним тросом при различной линейной изоляции:

а) 8 ПС70Е lразр = 1,02 м; б) 9 ПС70Е lразр = 1,14 м; в) 10 ПС70Е lразр = 1,27 м (на 100 км и 100 грозовых часов); ________ ВЛ с тросом; ---------- ВЛ без троса

Рис. П23.2. Удельное число грозовых отключений ВЛ 110 кВ на двухцепных стальных башенных опорах с одним тросом при различной линейной изоляции:

а) 8 ПС70Е lразр = 1,02 м; б) 9 ПС70Е lразр = 1,14 м; в) 10 ПС70Е lразр = 1,27 м (на 100 км и 100 грозовых часов); _________ ВЛ с тросом; ---------- ВЛ без троса

Рис. П23.3. Удельное число грозовых отключений ВЛ 110 кВ на одноцепных железобетонных опорах с одним тросом при различной линейной изоляции:

а) 8 ПС70Е lразр = 1,02 м; б) 9 ПС70Е lразр = 1,14 м; в) 10 ПС70Е lразр = 1,27 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; ---------- ВЛ без троса

Рис. П23.4. Удельное число грозовых отключений ВЛ 110 кВ на двухцепных железобетонных опорах с одним тросом при различной линейной изоляции:

а) 8 ПС70Е lразр = 1,02 м; б) 9 ПС70Е lразр = 1,14 м; в) 10 ПС70Е lразр = 1,27 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; --------- ВЛ без троса

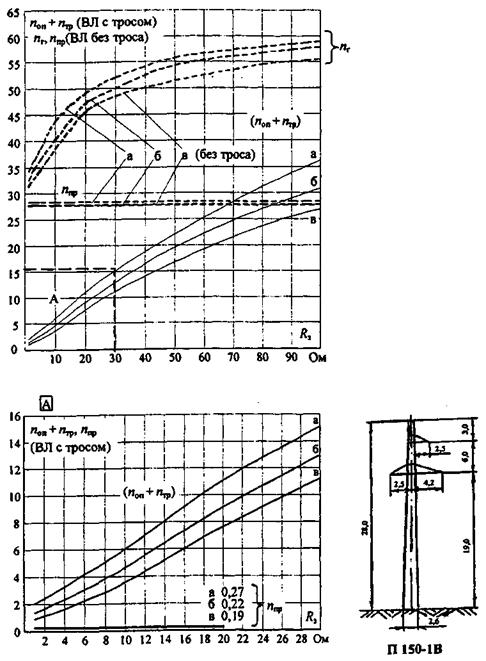

Рис. П23.5. Удельное число грозовых отключений ВЛ 150 кВ на одноцепных стальных башенных опорах с одним тросом при различной линейной изоляции:

а) 10 ПС70Е lразр = 1,27 м; б) 11 ПС70Е lразр = 1,40 м; в) 13 ПС70Е lразр = 1,65 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

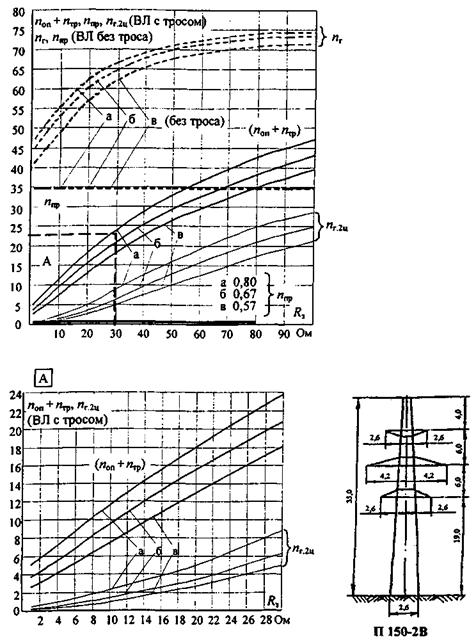

Рис. П23.6. Удельное число грозовых отключений ВЛ 150 кВ на двухцепных стальных башенных опорах с одним тросом при различной линейной изоляции:

а) 10 ПС70Е lразр = 1,27 м; б) 11 ПС70Е lразр = 1,40 м; в) 13 ПС70Е lразр = 1,65 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; ---------- ВЛ без троса

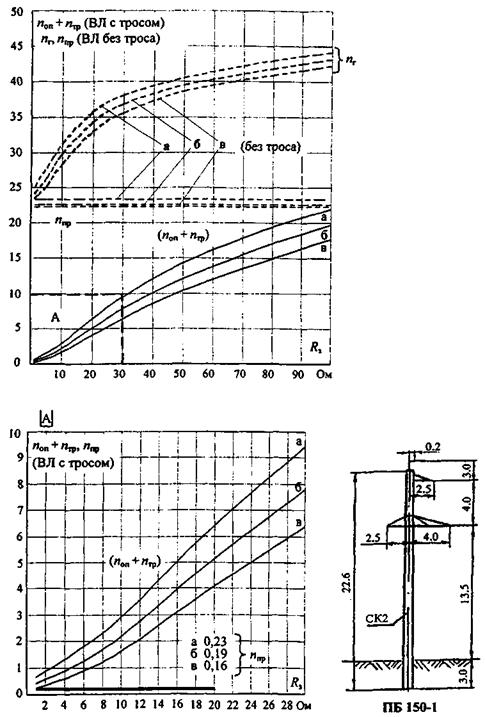

Рис. П23.7. Удельное число грозовых отключений ВЛ 150 кВ на одноцепных железобетонных опорах с одним тросом при различной линейной изоляции:

а) 10 ПС70Е lразр = 1,27 м; б) 11 ПС70Е lразр = 1,40 м; в) 13 ПС70Е lразр = 1,65 м (на 100 км и 100 грозовых часов); ____________ ВЛ с тросом; ---------- ВЛ без троса

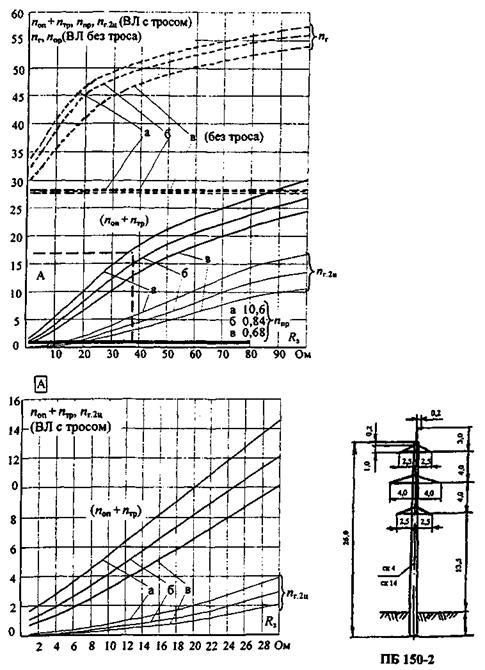

Рис. П23.8. Удельное число грозовых отключений ВЛ 150 кВ на двухцепных железобетонных опорах с одним тросом при различной линейной изоляции:

а) 10 П70Е lразр = 1,27 м; б) 11 ПС70Е lразр = 1,40 м; в) 13 ПС70Е lразр = 1,65 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; --------- ВЛ без троса

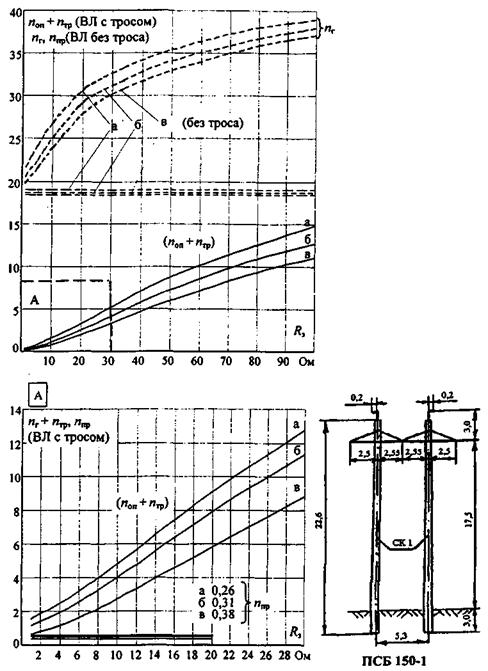

Рис. П23.9. Удельное число грозовых отключений ВЛ 150 кВ на портальных железобетонных опорах с двумя тросами при различной линейной изоляции:

а) 10 ПС70Е lразр = 1,27 м; б) 11 ПС70Е lразр = 1,40 м; в) 12 ПС70Е lразр = 1,52 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.10. Удельное число грозовых отключений ВЛ 220 кВ на одноцепных стальных башенных опорах с одним тросом при различной линейной изоляции:

а) 14 ПС70Е lразр = 1,78 м; б) 15 ПС70Е lразр = 1,91 м; в) 17 ПС70Е lразр = 2,16 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.11. Удельное число грозовых отключений ВЛ 220 кВ на одноцепных стальных башенных опорах с двумя тросами при различной линейной изоляции:

а) 14 ПС70Е lразр = 1,78 м; б) 15 ПС70Е lразр = 1,91 м; в) 17 ПС70Е lразр = 2,16 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.12. Удельное число грозовых отключений ВЛ 220 кВ на двухцепных стальных башенных опорах с одним тросом при различной линейной изоляции:

а) 14 ПС70Е lразр = 1,78 м; б) 15 ПС70Е lразр = 1,91 м; в) 17 ПС70Е lразр = 2,16 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.13. Удельное число грозовых отключений ВЛ 220 кВ на двухцепных стальных башенных опорах с двумя тросами при различной линейной изоляции:

а) 14 ПС70Е lразр = 1,78 м; б) 15 ПС70Е lразр = 1,91 м; в) 17 ПС70Е lразр = 2,16 м (на 100 км и 100 грозовых часов); ___________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.14. Удельное число грозовых отключений ВЛ 220 кВ на одноцепных стальных башенных опорах с одним тросом при различной линейной изоляции:

а) 14 ПС70Е lразр = 1,78 м; б) 15 ПС70Е lразр = 1,91 м; в) 17 ПС70Е lразр = 2,16 м (на 100 км и 100 грозовых часов); ___________ ВЛ с тросом; ---------- ВЛ без троса

Рис. П23.15. Удельное число грозовых отключений ВЛ 220 кВ на одноцепных железобетонных опорах с одним тросом при различной линейной изоляции:

а) 14 ПС70Е lразр = 1,78 м; б) 15 ПС70Е lразр = 1,91 м; в) 17 ПС70Е lразр = 2,16 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.16. Удельное число грозовых отключений ВЛ 220 кВ на одноцепных портальных опорах с двумя тросами при различной линейной изоляции:

а) 14 ПС70Е lразр = 1,78 м; б) 15 ПС70Е lразр = 1,91 м; в) 17 ПС70Е lразр = 2,16 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.17. Удельное число грозовых отключений ВЛ 220 кВ на двухцепных портальных двухъярусных железобетонных опорах с двумя тросами при различной линейной изоляции:

а) 14 ПС70Е lразр = 1,78 м; б) 15 ПС70Е lразр = 1,91 м; в) 17 С70Е lразр = 2,16 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; ------- ВЛ без троса

Рис. 1123.18. Удельное число грозовых отключений ВЛ 220 кВ на двухцепных портальных одно-ярусных железобетонных опорах с двумя тросами при различной линейной изоляции:

а) 14 ПС70Е lразр = 1,78 м; б) 15 ПС70Е lразр = 1,91 м; в) 17 ПС70Е lразр = 2,16 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

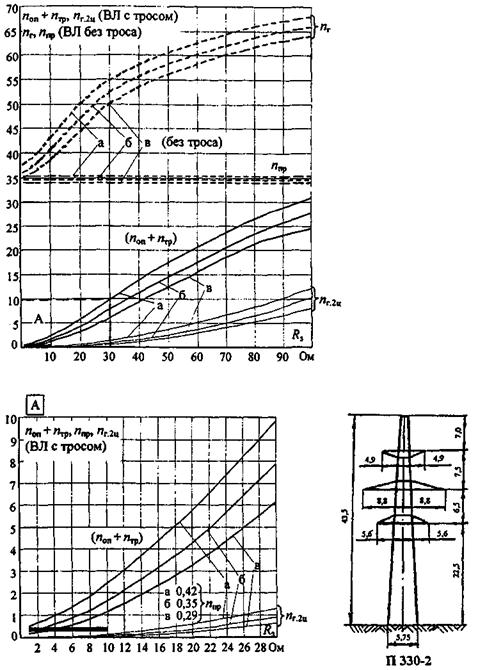

Рис. П23.19. Удельное число грозовых отключений ВЛ 330 кВ на одноцепных стальных - башенных опорах с одним тросом при различной линейной изоляции:

а) 21 ПС70Е lразр = 2,67 м; б) 23 ПС70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.20. Удельное число грозовых отключений ВЛ 330 кВ на одноцепных стальных башенных опорах с двумя тросами при различной линейной изоляции:

а) 21 ПС70Е lразр = 2,67 м; б) 23 ПС70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; ------- ВЛ без троса

Рис. П23.21. Удельное число грозовых отключений ВЛ 330 кВ на двухцепных стальных башенных опорах с одним тросом при различной линейной изоляции:

а) 21 ПС70Е lразр = 2,67 м; б) 23 ПС70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых часов) __________ ВЛ с тросом; ------- ВЛ без троса

Рис. П23.22. Удельное число грозовых отключений ВЛ 330 кВ на двухцепных стальных башенных опорах с двумя тросами при различной линейной изоляции:

а) 21 ПС70Е lразр = 2,67 м; б) 23 ПС70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.23. Удельное число грозовых отключений ВЛ 330 кВ на портальных стальных опорах на оттяжках с двумя тросами при различной линейной изоляции:

а) 21 ПС70Е lразр = 2,67 м; б) 23 С70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.24. Удельное число грозовых отключений ВЛ 330 кВ на одноцепных портальных железобетонных опорах с двумя тросами при различной линейной изоляции:

а) 21 ПС70Е lразр = 2,67 м; б) 23 ПС70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых часов); ________ ВЛ с тросом; ------ ВЛ без троса

Рис. П23.25. Удельное число грозовых отключений ВЛ 330 кВ на двухцепных портальных двухъярусных железобетонных опорах при различной линейной изоляции:

а) 21 ПС70Е lразр = 2,67 м; б) 23 ПС70Е lразр = 2,92 м; в) 25 ПС70Е lразр = 3,18 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.26. Удельное число грозовых отключений ВЛ 500 кВ на портальных стальных опорах на оттяжках с двумя тросами при различной линейной изоляции:

а) 25 ПС70Е lразр = 3,18 м; б) 30 ПС70Е lразр = 3,81 м; в) 37 ПС70Е lразр = 4,70 м (на 100 км и 100 грозовых часов); _________ ВЛ с тросом; -------- ВЛ без троса

Рис. П23.27. Удельное число грозовых отключений ВЛ 500 кВ на стальных опорах типа «рюмка» с двумя тросами при различной линейной изоляции:

а) 25 ПС70Е lразр = 3,18 м; б) 30 ПС70Е lразр = 3,81 м; в) 37 ПС70Е lразр = 4,70 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; ------ ВЛ без троса

Рис. П23.28. Удельное число грозовых отключений ВЛ 500 кВ на портальных железобетонных опорах с двумя тросами при различной линейной изоляции:

а) 25 ПС70Е lразр = 3,18 м; б) 30 ПС70Е lразр = 3,81 м; в) 37 ПС70Е lразр = 4,70 м (на 100 км и 100 грозовых часов); __________ ВЛ с тросом; ------ ВЛ без троса

Рис. П23.29. Удельное число грозовых отключений ВЛ 500 кВ на портальных железобетонных опорах с оттяжками (hоп = 27 м) и двумя тросами при различной линейной изоляции:

а) 25 ПС70Е lразр = 3,18 м; б) 30 ПС70Е lразр = 3,81 м; в) 37 ПС70Е lразр = 4,70 м (на 100 км и 100 грозовых часов); ____________ ВЛ с тросом; ------ ВЛ без троса

Рис. П23.30. Удельное число грозовых отключений ВЛ 500 кВ на портальных железобетонных опорах с оттяжками (hоп = 32 м) с двумя тросами при различной линейной изоляции:

а) 25 ПС70Е lразр = 3,18 м; б) 30 ПС70Е lразр = 3,81 м; в) 37 ПС70Е lразр = 4,70 м (на 100 км и 100 грозовых часов); _________ ВЛ с тросом; ------ ВЛ без троса

Рис. П23.31. Удельное число грозовых отключений ВЛ 750 кВ на портальных стальных опорах на оттяжках с двумя тросами при различной линейной изоляции:

а) 40 ПС70Е lразр = 5,08 м; б) 45 ПС70Е lразр = 5,72 м; в) 55 ПС70Е lразр = 6,99 м (на 100 км и 100 грозовых часов); _________ ВЛ с тросом; ------ ВЛ без троса

Рис. П23.32. Удельное число грозовых отключений ВЛ 750 кВ на железобетонных опорах с двумя тросами при различной линейной изоляции:

а) 40 ПС70Е lразр = 5,08 м; б) 45 ПС70Е lразр = 5,72 м; в) 55 ПС70Е lразр = 6,99 м (на 100 км и 100 грозовых часов); _________ ВЛ с тросом; -------- ВЛ без троса

ПРИЛОЖЕНИЕ 24

АНАЛИЗ ПОКАЗАТЕЛЕЙ ГРОЗОУПОРНОСТИ И СРЕДСТВ ГРОЗОЗАЩИТЫ ВЛ 110 - 750 кВ РАЗЛИЧНОГО КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ

В табл. П24.1 - П24.6 приведены расчетные показатели грозоупорности ВЛ 110 - 750 кВ для всех типов опор, приведенных в табл. 8.1. Удельное число грозовых отключений на 100 км и 100 грозовых часов nг* дано для ВЛ с тросом и без троса при Rз = 10; 20 и 30 Ом, выделена составляющая от прорывов молнии на провода (nпр). С точки зрения грозозащиты ВЛ каждого класса номинального напряжения 110 - 750 кВ имеют существенные особенности, а именно.

____________

* Вариант lразр по «Инструкции по выбору изоляции электроустановок» РД 34.51.101 для районов с I и II степенью загрязненности атмосферы.

ВЛ 110 кВ (табл. П24.1)

Таблица П24.1

Показатели грозоупорности ВЛ 110 кВ различного конструктивного исполнения (вариант а) справочных кривых)

Конструкция опоры, число тросов

Удельное число грозовых отключений на 100 км и 100 грозовых часов

nг при Rз (Ом):

числитель - ВЛ с тросом, знаменатель - ВЛ без троса

nпр (ВЛ с тросом)

10

20

30

Одноцепная, одностоечная, 1 трос

башенная металлическая

10,8/46,5

16,8/53,5

21,0/56,5

0,08

железобетонная

4,8/33

8,4/36

11,4/38

0,66

Двухцепная, одностоечная, 1 трос

башенная металлическая

12,8/51

17,6/57

24,2/60

0,98

железобетонная

6,9/38,5

11,4/43

15,5/46

0,72

На ВЛ 110 кВ используются только одностоечные опоры (металлические башенные и железобетонные), рассчитанные на подвеску одного троса. При сравнительно невысокой импульсной прочности линейной изоляции (lразр ≈ 1,0 м) вероятность обратного перекрытия при ударах молнии в опоры при таком конструктивном исполнении ВЛ достаточно высока, что и является основной причиной грозовых отключений ВЛ 110 кВ. Доля отключений от прорывов молнии на провода для ВЛ на одноцепных железобетонных опорах не превышает 15 %. Для остальных типов опор эта величина еще меньше.

Лучшие показатели грозоупорности (примерно в 1,5 - 2 раза) имеют ВЛ на железобетонных опорах из-за меньшей высоты (и, следовательно, грозопоражаемости) снижения индуктивности опор и более благоприятной статистики токов молнии, «собираемых» ВЛ.

Основным средством повышения грозоупорности ВЛ 110 кВ является обеспечение небольших значений сопротивления заземления на промышленной частоте.

Эффективным средством повышения грозоупорности ВЛ 110 кВ на башенных опорах может быть и подвеска второго троса в области нижних проводов, что улучшает электростатическое экранирование проводов и снижает вероятность обратных перекрытий при ударе в опору и трос. Особенно эффективно это мероприятие для уменьшения числа отключений одновременно двух цепей на двухцепных ВЛ. На участках без троса грозоупорность ВЛ 110 кВ ухудшается в 3 - 7 раз (табл. П24.1). Эффективность тросов повышается с уменьшением Rз.

ВЛ 150 кВ (табл. П24.2)

Таблица П24.2

Показатели грозоупорности ВЛ 150 кВ различного конструктивного исполнения (вариант а) справочных кривых)

Конструкция опоры, число тросов

Удельное число грозовых отключений на 100 км и 100 грозовых часов

nг при Rз (Ом):

числитель - ВЛ с тросом, знаменатель - ВЛ без троса

nпр (ВЛ с тросом)

10

20

30

Одноцепная

башенная металлическая, 1 трос

6,5/44

11,4/49

15,4/52

0,27

одностоечная железобетонная, 1 трос

3,1/31,5

6,6/35,5

9,7/38

0,23

портальная железобетонная, 2 троса

1,9/27

3,7/30,5

5,6/32,5

0,38

Двухцепная

башенная металлическая, 1 трое

12,4/55,5

18,8/62,5

23,3/66,5

0,80

одностоечная железобетонная, 1 трос

6,5/41

11,0/46,5

15,7/49,5

1,06

На ВЛ 150 кВ используются одноцепные одностоечные (металлические и железобетонные) опоры, по высотам близкие к аналогичным опорам ВЛ 110 кВ, поэтому при подвеске изоляции класса номинального напряжения 150 кВ число грозовых отключений уменьшается в 1,5 - 2 в зависимости от типа опоры и Rз. Увеличение высоты двухцепных опор ВЛ 150 кВ компенсируется усилением изоляции по сравнению с ВЛ 110 кВ и поэтому показатели грозоупорности двухцепных ВЛ 110 и 150 кВ близки.

Номенклатура опор ВЛ 150 кВ включает одноцепную портальную железобетонную опору с двумя тросами. ВЛ на таких опорах имеют наилучшие показатели грозоупорности: пг при всех значениях Rз в табл. П24.2 в 1,5 раза меньше, чем ВЛ 150 кВ на одноцепных железобетонных опорах и в 3 раза меньше, чем ВЛ на башенных опорах с одним тросом.

ВЛ на портальных опорах вследствие небольшого числа грозовых отключений от обратных перекрытий имеют наибольшую долю отключений от прорывов молнии на провода (около 20 % при Rз = 10 Ом). Абсолютное значение nпр оказывается наибольшим для ВЛ 150 кВ на двухцепных опорах, но оно составляет 6 - 12 % от общего числа грозовых отключений этих ВЛ 150 кВ.

Выбор средств грозозащиты ВЛ 150 кВ на одностоечных опорах так же как и на ВЛ 110 кВ должен быть направлен на уменьшение числа отключений от обратных перекрытий, что достигается снижением Rз, добавлением и рациональным размещением тросов. На участках без троса число грозовых отключений ВЛ 150 кВ возрастает в зависимости от Rз и конструкции опоры в 3 - 14 раз (табл. П24.2).

ВЛ 220 кВ (табл. П24.3)

Таблица П24.3

Показатели грозоупорности ВЛ 220 кВ различного конструктивного исполнения (вариант Б) справочных кривых)

Конструкция опоры, число тросов

Удельное число грозовых отключений на 100 км и 100 грозовых часов

nг при Rз (Ом):

числитель - ВЛ с тросом, знаменатель - ВЛ без троса

nпр (ВЛ с тросом)

10

20

30

Одноцепная

башенная металлическая

1 трос

4,3/43,5

8,4/49

11,8/52,5

0,50

2 троса

2,7/43,5

5,7/49,5

8,7/53

0,07

одностоечная металлическая на оттяжках, 1 трос

3,9/42,5

7,9/48,5

11,3/52

0,33

одностоечная железобетонная, 1 трос

1,8/31,5

4,0/36,5

6,3/40

0,45

портальная железобетонная, 2 троса

0,6/22

1,2/25,5

2,1/28,5

0,21

Двухцепная

башенная металлическая

1 трос

6,1/51

11,4/55

16,4/63

0,50

2 троса

3,4/51

7,2/58

11,3/63

0,18

портальная железобетонная 2 троса

двухъярусная

1,5/31,5

2,6/36,5

4,0/40

0,88

одноярусная

1,1/28

2,3/3 1,5

3,7/34,5

0,20

ВЛ 220 кВ имеют разнообразную номенклатуру опор. Показатели грозоупорности в зависимости от конструкции ВЛ различаются в 6 - 7 раз (при Rз = 10 Ом). Наибольшее число грозовых отключений имеют ВЛ на высоких одноцепных и двухцепных башенных опорах с одним тросом. Подвеска второго троса снижает число грозовых отключений в 1,4 - 1,6 раза в зависимости от Rз. Основной причиной грозовых отключений являются обратные перекрытия при ударах в опору. Наилучшие показатели грозоупорности имеют одноцепные и двухцепные ВЛ на портальных опорах с двумя тросами. Одноцепные ВЛ 220 кВ в таком исполнении за счет увеличения lразр гирлянды в 1,5 раза имеют в 3 раза меньше грозовых отключений, чем аналогичные ВЛ 150 кВ. Каждая цепь двухцепной ВЛ на портальных железобетонных опорах имеет и, не больше, чем ВЛ 220 кВ на одноцепных портальных опорах. На таких опорах значительно меньше вероятность отключения одновременно двух цепей, чем на одностоечных и башенных опорах. На участках без троса число грозовых отключений ВЛ 220 кВ возрастает в зависимости от Rз и конструкции опоры в 4 - 40 раз.

ВЛ 330 кВ (табл. П24.4)

На ВЛ 330 кВ используются, в основном, стальные опоры. Железобетонные опоры по механическим нагрузкам должны быть портальными.

Таблица П24.4

Показатели грозоупорности ВЛ 330 кВ различного конструктивного исполнения (вариант а) справочных кривых)

Конструкция опоры, число тросов

Удельное число грозовых отключений на 100 км и 100 грозовых часов

nг при Rз (Ом):

числитель - ВЛ с тросом, знаменатель - ВЛ без троса

nпр (ВЛ с тросом)

10

20

30

Одноцепная

башенная металлическая

1 трос

2,1/35,5

4,6/41

7,4/45

0,64

2 троса

0,9/37

2,6/42,5

4,7/47,5

0,07

портальная металлическая на оттяжках, 2 троса

0,6/21,5

1,2/25

2,0/28,5

0,23

портальная железобетонная, 2 троса

0,5/20

1,1/23

1,7/26

0,27

Двухцепная

башенная металлическая

1 трос

2,9/43

6,2/49

10,3/55

0,42

2 троса

1,2/44

3,4/50,5

6,0/56

0,09

портальная железобетонная двухъярусная, 2 троса

0,5/28

1,1/32

1,9/35,5

0,30

Усиление импульсной прочности изоляции по сравнению с ВЛ 220 кВ способствует уменьшению nг на однотипных одностоечных опорах в 2 - 2,5 раза. Показатели грозоупорности одноцепных ВЛ 220 кВ и 330 кВ на портальных опорах близки, так как около половины грозовых отключений составляют отключения от прорывов молнии на провода.

Подвеска второго троса на башенных одноцепных и двухцепных опорах снижает число грозовых отключений в 2 раза практически при всех значениях Rз табл. П24.4, но при этом nг остается в 2 раза больше, чем на портальных опорах с двумя тросами. Показатели грозоупорности ВЛ 330 кВ на портальных опорах, в том числе и на железобетонных двухцепных, близки, поэтому каждая из ВЛ на двухцепной железобетонной опоре будет отключаться из-за грозы в 2 раза реже, чем ВЛ на одноцепной портальной опоре. Вероятность отключения одновременно двух цепей на такой опоре в 2 - 3 раза меньше, чем на башенных опорах с двумя тросами и в 4 - 6 раз - при одном тросе на башенных опорах. На участках без троса число грозовых отключений ВЛ 330 кВ возрастает в зависимости от Rз и конструкции ВЛ в 5 - 50 раз.

ВЛ 500 кВ и 750 кВ (табл. П24.5 и П24.6)

ВЛ 500 и 750 кВ выполняются исключительно в одноцепном варианте с горизонтальным расположением фаз и защищаются двумя тросами. В табл. П24.5 и П24.6 расчетные показатели даны для гирлянд из малогабаритных изоляторов ПС120Б, имеющих длину разрядного пути по изоляции (lразр) меньшую, чем у ВЛ 500 и 750 кВ, находящихся в эксплуатации (см. табл. П24.7). На рис. П24.1 и П24.2 показаны зависимости от lразр общего удельного числа грозовых отключений ВЛ 500 и 750 кВ (при Rз = 10 Ом) и его составляющих от обратных перекрытий (nом + nтр) и прорывов молнии на провода (nпр). Там же показаны эксплуатационные показатели грозоупорности, которые составляют в пересчете на 100 грозовых часов: для ВЛ 500 кВ nэкс = 0,16 - 0,20 и для ВЛ 750 кВ nэкс = 0,15 грозовых отключений на 100 км в год.

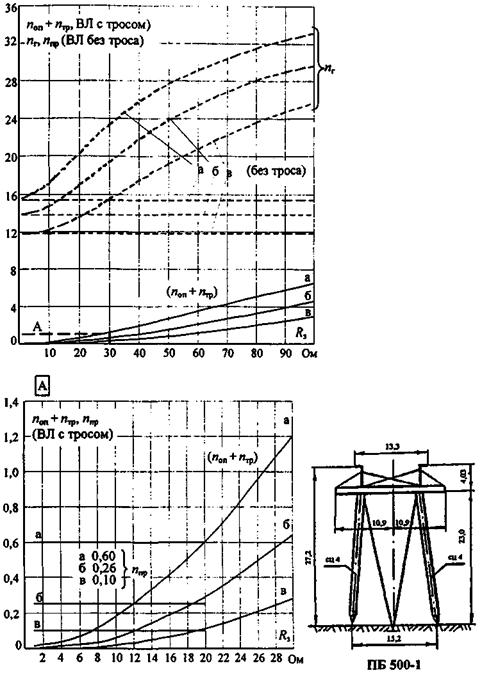

Рис. П24.1. Удельное число грозовых отключений ВЛ 500 кВ на стальных и железобетонных портальных опорах с оттяжками в зависимости от lразр (на 100 км и 100 грозовых часов).

nг, nпр, (nоп + nтр) - по расчету: ______ стальные опоры ПБ-1 (hоп = 32,2 м); ----- железобетонные опоры ПБ 500-1 (hоп = 27 м).  nэкс - опыт эксплуатации

Для ВЛ 500 кВ расчеты выполнены для двух распространенных в эксплуатации типов опор - стальной (hоп = 32,2 м) и железобетонной (hоп = 27 м). Общее число грозовых отключений для этих вариантов практически совпадают, но на ВЛ с железобетонными опорами отключений от прорывов молнии на провода происходит больше, чем на ВЛ со стальными опорами, имеющей большее на 1 м превышение троса над проводами. Одновременно ВЛ с железобетонными опорами имеет меньше грозовых отключений от обратных перекрытий вследствие меньшей высоты опор. Из рис. П24.1 видно, что эксплуатационные показатели грозоупорности ВЛ 500 кВ хорошо согласуются с расчетными при lразр = 4,08 - 4,7 м, т.е. в пределах длин, характерных для гирлянд, комплектуемых из ранее выпускаемых изоляторов (см. табл. П24.7). Переход на использование более коротких гирлянд с lразр = 3,8 м может привести к увеличению числа грозовых отключений ВЛ 500 кВ в 1,5 - 2 раза по сравнению с показателями, достигнутыми в эксплуатации. Уменьшение длины lразр одновременно со снижением импульсной прочности изоляции приводит к сокращению расстояния между тросом и проводом по вертикали, что увеличивает вероятность прорывов молнии на провода, являющихся основной причиной отключений ВЛ 500 и 750 кВ.

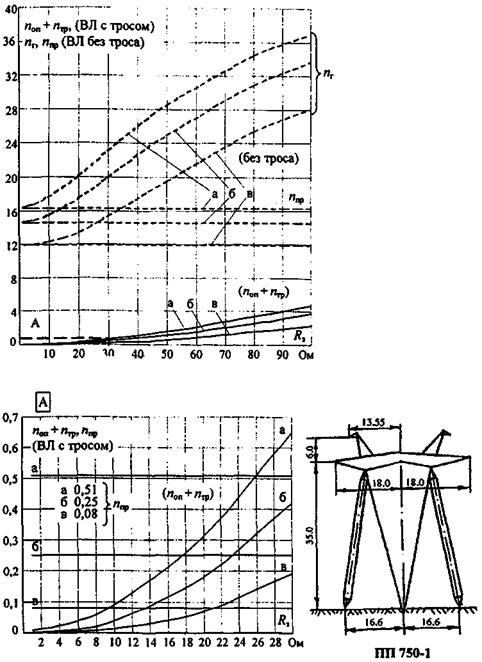

Рис. П24.2. Удельное число грозовых отключений ВЛ 750 кВ на стальных портальных опорах с оттяжками (ПП 750-1) в зависимости от lразр (на 100 км и 100 грозовых часов):

nг, nпр, (nоп + nтр) - по расчету: nэкс - опыт эксплуатации; ----- превышение троса над проводом от lразр для ВЛ 750 кВ на опорах ПП 750-1

Таблица П24.5

Показатели грозоупорности ВЛ 500 кВ различного конструктивного исполнения (вариант б) справочных кривых)

Конструкция опоры

Удельное число грозовых отключений на 100 км и 100 грозовых часов

nг при Rз (Ом):

числитель - ВЛ с тросом, знаменатель - ВЛ без троса

nпр (ВЛ с тросом)

10

20

30

портальная на оттяжках

металлическая

hоп = 32,2 м; Dh = 9,0 м; a = 23,4°

0,33/17

0,66/19,5

1,14/22,5

0,20

железобетонная

hоп = 27 м; Dh = 8,0 м; a = 27,9°

0,32/14,5

0,55/17

0,90/19,5

0,26

железобетонная

hоп = 32 м; Dh = 8,85 м; a = 28,6°

0,65/16,5

0,99/19

1,47/22

0,52

портальная

железобетонная

hоп = 27,5 м; Dh = 8,5 м; a = 26,8°

0,26/15

0,49/17

0,85/19,5

0,19

типа «рюмка»

металлическая

hоп = 33,6 м; Dh = 0,6 м; a = 22,5°

0,25/19

0,68/22

1,34/25

0,12

Таблица П24.6

Показатели грозоупорности ВЛ 750 кВ различного конструктивного исполнения (вариант б) справочных кривых)

Конструкция опоры

Удельное число грозовых отключений на 100 км и 100 грозовых часов

nг при Rз (Ом):

числитель - ВЛ с тросом, знаменатель - ВЛ без троса

nпр (ВЛ с тросом)

10

20

30

металлическая портальная с оттяжками

hоп = 41,0 м: Dh = 12,5 м; a = 19,5°

0,29/15,5

0,43/17,5

0,67/14,0

0,25

железобетонная портальная

hоп = 38,6 м; Dh = 13,1 м; a = 18,9°

0,14/14,0

0,23/15,5

0,43/18,0

0,11

Расчетные оценки грозоупорности ВЛ 750 кВ на рис. П24.2 выполнены для конструкции опоры, которая использовалась при сооружении ВЛ 750 кВ в Центральной части России. На рис. П24.2 и в табл. П24.8 показана также зависимость расстояния трос - провод по вертикали от длины lразр для этой опоры. На действующих ВЛ 750 кВ из-за различной высоты тросостоек и длин поддерживающих гирлянд проводов (первый столбец табл. П24.8) и тросов получаются различные сочетания lразр и Dh. В табл. П24.8 выделяются три группы ВЛ 750 кВ, на которых при одинаковой с используемой в расчете длиной lразр значение Dh на действующих ВЛ больше получающегося в расчете, примерно равно расчетному или меньше его. Объемы опыта эксплуатации ВЛ 750 кВ в этих группах не совпадают: больший объем имеет первая группа с большими превышениями тросов над проводами, но при этом с меньшим lразр из используемых изоляционных подвесок. Основной причиной грозовых отключений ВЛ 750 кВ являются прорывы молнии на провода. Вероятность таких отключений в большей степени зависит от превышения троса над проводами, чем от импульсной прочности линейной изоляции. Кривая nпр на рис. П24.2 является зависимостью от lразр (Dh). В столбце 7 табл. П24.8 значения  для  на действующих ВЛ 750 кВ приведены в предположении, что вероятности критических значений токов молнии при ударах в провод одинаковы при всех значениях . Значения (nоп + nтр), (столбец 8 табл. П24.8) приняты по кривой числа отключений от обратных перекрытий рис. П24.2, т.е. без учета конкретных значений Dhi). Усредненное удельное число грозовых отключений, полученное по расчетным кривым рис. П24.2 и с учетом долей каждой ВЛ в общем объеме опыта эксплуатации  в табл. П24.8, достаточно хорошо согласуется с обобщенным значением nэкс = 0,15 по опыту эксплуатации, что свидетельствует о достоверности расчетных оценок и правильности прогноза: при использовании гирлянд с уменьшенным значением lразр изоляции на унифицированных опорах ВЛ 750 кВ возможно двукратное по сравнению с опытом эксплуатации увеличение числа грозовых отключений в основном из-за сокращения расстояния трос - провод по вертикали. Неблагоприятное влияние этого фактора на ВЛ с положительными углами защиты троса может быть компенсировано такими мероприятиями, как увеличение высоты тросостойки или перетяжка троса в пролете.

Таблица П24.7

Комплектация гирлянд ВЛ 110 - 750 кВ по рабочему напряжению (для I и II СЗА) из разных типов изоляторов: табл. 3.2; ПУЭ - 1998 и на действующих ВЛ

Класс номинального напряжения ВЛ, кВ

Тип, число изоляторов и длина разрядного пути по гирлянде (м)

По «Инструкции...» РД 34.51.101 ПС70Е ПС120Б

По ПУЭ и на действующих ВЛ

Hиз = 0,127 м

ПС6-А

ПС12-А

ПС16-Б

ПС22-А

ПС30-А

ПС30-Б

Hиз = 0,13 м

Hиз = 0,14 м

Hиз = 0,17 м

Hиз = 0,20 м

Hиз = 0,217 м

Hиз = 0,195 м

nиз

lразр

nиз

lразр

nиз

lразр

nиз

lразр

nиз

lразр

nиз

lразр

nиз

lразр

110

8

1,02

8

1,04

7

0,98

6

1,02

-

-

-

-

-

-

150

10

1,27

10

1,30

9

1,26

8

1,36

-

-

-

-

-

220

15

1,90

14

1,82

13

1,82

12

2,04

10

2

11

2,39

11

2,14

330

21

2,67

21

2,73

19

2,66

17

2,89

15

3

16

3,47

3,12

500

30

3,81

29

33*

3,77

4,29

26

3,64

24*

4,08

21*

4,2

22

4,77

22

4,29

750

45

5,72

2´41**

2´38**

5,74

5,32

2´38**

6,46

27**

5,86

______________

* В том числе на действующих ВЛ 500 кВ в Свердловэнерго

** На действующих ВЛ 750 кВ в России.

Таблица П24.8

Анализ влияния длины разрядного пути по гирлянде изоляторов (lразр) и расстояния трос - провод по вертикали на опоре (Dh) на эксплуатационные показатели ВЛ 750 кВ

lразр, м

Dh на опоре, м

Разница в Dh, м

Объем опыта эксплуатации, км · лет

Доля в общем объеме, δi, отн. ед

(nоп + nтр)i

на действующих ВЛ

в расчете по рис. П24.2

5,32

12,94

11,45

+1,45

1845

0,090

0,080

0,072

0,152

0,01368

5,72

13,16

11,85

+1,31

8596,8

0,418

0,075

0,042

0,117

0,04891

5,86

11,94*

11,96

~0

1385,5

0,067

0,220

0,040

0,262

0,01474

6,14

12,26

12,27

~0

3105,0

0,151

0,150

0,030

0,180

0,02718

6,28

11,74*

12,41

-0,67

4334,0

0,210

0,280

0,025

0,305

0,06405

6,46

11,94*

12,58

-0,64

1315,0

0,064

0,220

0,020

0,240

0,01536

Всего: 20581,3

_____________

* Dh уменьшилось в результате использования более длинной гирлянды троса, рассчитанной на подвеску расщепленного на две составляющие троса.

ПРИЛОЖЕНИЕ 25

ВЛИЯНИЕ ИСКРООБРАЗОВАНИЯ В ГРУНТЕ ПРИ СТЕКАНИИ ТОКА МОЛНИИ НА ПОКАЗАТЕЛИ ГРОЗОУПОРНОСТИ ВЛ 110 - 330 КВ

Процесс искрообразования в грунте приводит к уменьшению сопротивления заземления и, следовательно, к уменьшению вероятности обратного перекрытия линейной изоляции (Pоп). В методике расчета грозоупорности ВЛ (Приложение 17 и 18) учет импульсного сопротивления заземления вводится не постоянным коэффициентом, а в динамическом режиме в течение всего переходного процесса до момента перекрытия изоляции. Уменьшение Pоп зависит не только от параметров импульса тока молнии, конструкции заземлителя и характеристик грунта (удельного сопротивления ρ и пробивной напряженности Eпр), но и от класса номинального напряжения ВЛ и конструктивных параметров, влияющих на ее грозоупорность (типа опоры, числа и расположения тросов). Например, с ростом класса номинального напряжения увеличиваются размеры зоны искрообразования, создающейся до момента перекрытия линейной изоляции, происходит более значительное уменьшение сопротивления заземления и, следовательно, уменьшается расчетное число грозовых отключений. Подобная ситуация имеет место, если на ВЛ вместо одного подвешено два троса. На ВЛ с невысокой грозоупорностью (например, ВЛ 110 кВ со стальными опорами и одним тросом) перекрытие изоляции происходит до образования искровой зоны.

Учет искрообразования может дать существенные поправки в значениях числа грозовых отключений ВЛ 110 - 330 кВ только при сооружении их на железобетонных опорах (одностоечных и портальных) и в определенной области сочетаний размеров заземлителя и характеристик грунта. Начало и интенсивность искрообразования зависят от плотности тока j, удельного сопротивления ρ и критического значения напряженности электрического поля при пробое грунта Eкр, которые связаны соотношением

Eкр = ρ · j.                                                  (П25.1)

В табл. П25.1 даны результаты расчета удельного числа грозовых отключений при фиксированных значениях сопротивления заземления при промышленной частоте R от 10 до 100 Ом, а также для трех типов заземляющих устройств: заглубленный конец железобетонной стойки (стоек) без лучей и две конструкции комбинированного заземлителя (стойка и лучи длиной 5 м, стойка и лучи длиной 10 м). Значение удельного сопротивления грунта в табл. П25.1 обеспечивают сопротивление R, приведенное в левом столбце табл. П25.1. Перебор вариантов проводился до выполнения условия ρ £ 1000 Ом · м, так как при больших значениях ρ расчет должен проводиться с учетом влияния грунтов с высоким удельным сопротивлением на атмосферные перенапряжения, возникающие на линейной изоляции (Приложение 21). В соответствии с табл. 8.1 рассмотрены три типа железобетонных опор ВЛ 110 - 330 кВ: одностоечная (одноцепная и двухцепная) и портальная. Во всех расчетных случаях наблюдается общая тенденция: с увеличением ρ грунта относительная поправка сначала растет, но затем из-за снижения грозоупорности ВЛ при больших сопротивлениях заземления перекрытие изоляции начинает чаще происходить до момента интенсивного искрообразования в грунте, при этом абсолютное число отключений растет, а влияние искрообразования снижается.


Таблица 25.1

Влияние искрообразования в грунте на число грозовых отключений ВЛ 110 - 330 кВ на железобетонных опорах

(числитель - nг(R) - удельное число грозовых отключений на 100 км и 100 грозовых часов при расчете с фиксированным значением сопротивления заземления; знаменатель - nг(Rи) - то же с учетом искрообразования в грунте; δ = (nг(R) - nг(Rи))/nг(R) · 100 %

Rз, Ом

Длина лучей, м

iiiодноцепная, одностоечная

iiiдвухцепная, одностоечная

одноцепная, портальная

ВЛ 110 кВ

ВЛ 150 кВ

ВЛ 220 кВ

ВЛ 110 кВ

ВЛ 150 кВ

ВЛ 150 кВ

ВЛ 220 кВ

ВЛ 330 кВ

ρ, Ом · м

nг(R)

nг(Rи)

δ, %

ρ, Ом · м

nг(R)

nг(Rи)

δ, %

ρ, Ом · м

nг(R)

nг(Rи)

δ, %

ρ, Ом · м

nг(R)

nг(Rи)

δ, %

ρ, Ом · м

nг(R)

nг(Rи)

δ, %

ρ, Ом · м

nг(R)

nг(Rи)

δ, %

ρ, Ом · м

nг(R)

nг(Rи)

δ, %

ρ, Ом · м

nг(R)

nг(Rи)

δ, %

10

без лучей

61

4,8

4,1

14,6

61

3,1

2,2

29,0

67

1,8

1,2

33,3

61

6,9

5,9

14,5

68

6,5

5,4

16,9

115

1,92

1,87

2,6

116

0,56

0,46

17,8

125

0,51

0,42

21,4

20

122

8,4

6,5

22,6

122

6,6

4,2

36,3

135

4,0

2,1

47,5

122

11,4

8,9

21,9

136

11,0

8,3

24,5

230

3,69

3,49

5,4

233

1,22

0,91

25,4

250

1,05

0,70

33,3

30

183

11,4

9,8

14,0

183

9,7

6,6

32,0

202

6,3

3,6

42,8

183

15,5

12,7

18,1

204

15,7

11,7

25,4

345

5,56

5,31

4,5

349

2,10

1,48

29,5

376

1,69

1,08

36,1

50

305

16,4

15,1

8,0

305

14,5

11,5

20,7

337

10,2

6,4

37,2

305

22,9

20,0

12,7

339

22,2

17,5

21,2

460

9,11

8,69

4,6

581

3,98

2,97

25,4

627

3,36

21,9

34,8

100

610

26,5

24,4

4,1

610

22,2

19,7

11,3

674

17,4

14,4

17,2

610

31,4

29,3

6,7

678

31,1

27,9

10,3

920

15,2

14,8

2,6

*)

*)

10

5,0**)

134

1,8

1,77

2,2

199

0,56

0,56

0

208

0,51

0,49

3,9

20

-

269

3,96

3,61

7,6

398

1,22

1,20

1,6

416

1,04

0,89

14,4

30

-

404

6,26

5,6

10,5

598

2,10

1,95

7,1

624

1,69

1,45

14,2

50

-

673

10,2

9,14

10,4

996

3,98

3,74

6,0

1040

3,36

2,78

17,3

100

-

*)

*)

*)

10

10,0

292

0,51

0,51

0

20

-

584

1,04

1,04

0

30

-

876

1,69

1,67

1,2

___________

*) ρ > 1000 Ом · м;

**) 4 луча для одностоечных опор, по 2 луча для каждой стойки портальной опоры;

 - искрообразование происходит после перекрытия линейной изоляции и не оказывает влияния на число грозовых отключений.


С ростом класса номинального напряжения ВЛ при одинаковой конструкции опор влияние искрообразования возрастает. Например, для ВЛ 220 кВ на одностоечных одноцепных опорах наибольшая относительная поправка составляет 47,5 %, что в 2 раза больше, чем на ВЛ 110 кВ. При добавлении 4-х лучей по 5 м, при сохранении тех же значений R-, наибольшее значение поправки для ВЛ 220 кВ уменьшается до 10 %. На ВЛ 110 и 150 кВ при добавлении лучей процесс искрообразования развивается после перекрытия линейной изоляции: nг(R-) = nг(Rи).

На ВЛ с портальными опорами заземлитель размещается в большем объеме грунта, плотности стекающего импульсного тока меньше, и поэтому уменьшается влияние искрообразования на число грозовых отключений. Для ВЛ 220 кВ на таких опорах наибольшее значение поправки при использовании в качестве заземлителя только заглубленных участков железобетонных стоек и при добавлении к ним 2-х лучей по 5 м примерно в 1,5 раза меньше, чем для ВЛ 220 кВ на одностоечных одноцепных опорах. На ВЛ 330 кВ эти поправки увеличиваются за счет повышения импульсной прочности изоляции, но при добавлении 2-х лучей по 10 м снижение числа грозовых отключений за счет искрообразования составляет только около 1,0 %.

Данные табл. П25.1 позволяют скорректировать предельные значения Rз, обеспечивающие допустимое число грозовых отключений ВЛ. Например, если для одноцепной ВЛ 220 кВ на одностоечных железобетонных опорах nг.пред = 4,0, то при расчете грозоупорности с фиксированным значением сопротивления заземления Rз = R- = 20 Ом. (Заземлитель - заглубленная часть стойки). При учете искрообразования требуемые показатели грозоупорности будут получены при Rз = R- = 30 Ом при ρ ≈ 200 Ом · м (nг.доп = 3,6).

ПРИЛОЖЕНИЕ 26

СПРАВОЧНЫЕ ТАБЛИЦЫ: ДОПУСТИМОЕ ЧИСЛО ГРОЗОВЫХ ОТКЛЮЧЕНИЙ ВЛ 110 - 330 кВ И ПРЕДЕЛЬНОЕ ЗНАЧЕНИЕ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЕНИЯ ОПОР (ПО КРИТЕРИЮ КОММУТАЦИОННОГО РЕСУРСА ЛИНЕЙНЫХ ВЫКЛЮЧАТЕЛЕЙ)

Материалы табл. П26.1 - П26.4 составлены в соответствии с методическим подходом подраздела 8.3 при исходных данных п. 8.3.4.

Обозначения, не расшифрованные в табл. П26.1 - П26.4:

Tпр - средний период планового ремонта выключателей, год;

Nо - допустимое без ремонта выключателя количество отключений номинального тока к.з.;

nпр - удельное число грозовых отключений ВЛ от прорыва молнии на провода (не зависит от Rз, входит составляющей в nг.пред).

Для определения предельного значения сопротивления заземления Rз по справочным кривым Приложения 23 необходимо из nпред выделить долю грозовых отключений от обратных перекрытий изоляции при ударах молнии в опору и трос, т.е. получить предельное значение составляющей (nоп + nтр)пред, зависящей от Rз. Для этого:

• для одноцепных ВЛ - от значения nг.пред, полученного по формуле (8.7), следует вычесть удельное число грозовых отключений от прорывов молнии на провода (nпр), приведенное на соответствующем рисунке Приложения 23 для рассматриваемой конструкции гирлянды, т.е. в этом случае (nоп + nтр)пред = nг.пред - nпрд;

• для двухцепных ВЛ - чтобы воспользоваться справочными кривыми, необходимо получить составляющую (nоп + nтр)пред для двух цепей, так как по формуле (8.7) определяется  для ВЛ, принадлежащей одной цепи на двухцепной опоре.

Число грозовых отключений каждой цепи на двухцепных опорах состоит из отключений из-за перекрытий собственной изоляции и отключений, вызванных развитием перекрытия изоляции соседней цепи (пг.2ц), поэтому

, а . Предельное значение Rз находится через два - три приближения пг.2ц. В начале расчета значение пг.2ц, берется по справочным кривым для Rз = 10 Ом. В случае, если найденное по ординате (nоп + nтр)пред значение Rз отличается от 10 Ом, производится корректировка пг.2ц и повторение процедуры определения Rз.

Примечания.

1. В табл. П26.1 - П26.4 внесены только расчетные значения Rз ³ 1 Ом, в остальных случаях позиции таблиц оставлены незаполненными, т.е. требования по Nг.доп для данной конструкции опор практически не выполнимы.

2. Знаком *) отмечены варианты, в которых расчетное число грозовых отключений от прорыва (nпр) больше общего предельно допустимого, т.е. nпр > nг.пред и значение Rз принципиально не определяется.


Таблица П26.1

Предельные значения сопротивления различных конструкций опор ВЛ 110 кВ по допустимому числу грозовых отключений по условию полного использования коммутационного ресурса выключателя в период между плановыми ремонтами в различных природно-климатических и эксплуатационных условиях

Тип и характеристики выключателя

Iк.з., вблизи ПС, кА

Nдоп.г

Абсолютное число грозовых отключений, допустимое по ресурсу выключателя для ВЛ длиной L (км)

Nг.ч, ч

Предельное допустимое удельное число грозовых отключений на 100 км и 100 грозовых часов для ВЛ длиной L (км)

Расчетное значение сопротивления заземления опор различных конструкций, обеспечивающее абсолютное число грозовых отключений ВЛ 110 кВ длиной L = 20,50 и 100 км, не превышающее допустимое по коммутационному ресурсу выключателя - Rз, Ом

П110-5В

П110-2В

ПБ110-1

ПБ110-2

20

50

100

20

50

100

20

50

100

20

50

100

20

50

100

20

50

100

Изоляция 8ПС70Е

nлр = 0,08

nлр = 0,98

nлр = 0,66

nлр = 0,72

20

9,8

7,2

6,5

8

4

3

13

8

6

24

16

14

27

20

17

Воздушный:

31,5

0,39

0,72

1,3

40

4,9

3,6

3,3

1

3

10

6

5

12

8

7

Tпр = 6,

80

2,5

1,8

1,6

2

4

2

1

N0 = 8

20

16,8

11,1

9,5

20

10

8

27

16

13

51

29

24

54

31

26

16,0

0,67

1,1

1,9

40

8,4

5,5

4,8

6

2

1

10

4

3

20

12

10

23

15

12

80

4,2

2,8

2,4

2

8

4

1

10

6

4

20

3,5

2,6

2,4

6

3

2

8

5

4

Масляный:

20

0,14

0,26

0,46

40

1,8

1,3

1,2

2

Tпр = 8,

80

0,9

0,7

0,6

*)

*)

*)

*)

*)

*)

N0 = 5

20

6,8

4,2

3,6

4

7

2

15

8

6

18

10

8

10,0

0,27

0,42

0,72

40

3,4

2,1

1,8

5

1

8

3

2

80

1,7

1,1

0,9

*)

2

Изоляция 10ПС70Е

nлр = 0,06

nлр = 0,67

nлр = 0,33

nлр = 0,43

20

9,8

7,2

6,5

17

12

10

25

17

15

41

30

26

48

35

30

Воздушный:

31,5

0,39

0,72

1,3

40

4,9

3,6

3,3

7

5

4

11

7

6

20

14

13

23

16

15

Tпр = 6,

80

2,5

1,8

1,6

2

3

1

10

7

6

12

8

7

N0 = 8

20

16,8

11,1

9,5

37

20

16

40

30

24

84

47

40

94

54

46

16,0

0,67

1,1

1,9

40

8,4

5,5

4,8

14

8

7

20

13

11

35

22

19

40

26

23

80

4,2

2,8

2,4

6

3

2

9

4

3

17

11

10

20

13

12

20

3,5

2,6

2,4

4

2

2

7

4

3

14

11

10

16

13

12

20,0

0,14

0,26

0,46

40

1,8

1,3

1,2

1

7

4

3

12

6

6

Масляный:

80

0,9

0,7

0,6

*)

1

*)

3

Tпр = 8,

20

6,8

4,2

3,6

11

6

4

16

9

6

28

17

14

32

20

16

N0 = 5

10,0

0,27

0,42

0,72

40

3,4

2,1

1,8

4

1

6

2

1

13

8

7

16

10

12

80

1,7

1,1

0,9

1

6

3

1

8

4

3

Таблица П26.2

Предельные значения сопротивления различных конструкций опор ВЛ 150 кВ по допустимому числу грозовых отключений по условию полного использования коммутационного ресурса выключателя в период между плановыми ремонтами в различных природно-климатических и эксплуатационных условиях

Тип и характеристики выключателя

Iк.з.,вблизи ПС, кА

Nдоп.г Абсолютное число грозовых отключений, допустимое по ресурсу выключателя для ВЛ длиной L (км)

Nг.ч ч

Предельное допустимое удельное число грозовых отключений на 100 км и 100 грозовых часов для ВЛ длиной L (км)

Расчетное значение сопротивления заземления опор различных конструкций, обеспечивающее абсолютное число грозовых отключений ВЛ 110 кВ длиной L = 20,50 и 100 км, не превышающее допустимое по коммутационному ресурсу выключателя - Rз, Ом

П150-1В

iii

П150-2В

iii

ПБ150-1

iii

ПБ150-2

iii

ПБ150-1

20

100

160

20

100

160

20

100

160

20

100

160

20

100

160

20

100

160

20

100

160

Изоляция 10ПС70Е

nпр = 0,27

nпр = 0,80

nпр = 0,23

nпр = 1,06

nпр = 0,38

20

9,3

5,3

4,9

16

9

7

11

5

4

29

17

15

24

14

13

50

28

27

Воздушный:

31,5

0,37

1,04

1,55

40

4,6

2,6

2,4

7

2

1

3

14

8

7

12

5

4

25

13

12

Tпр = 6,

80

2,3

1,3

1,2

1

7

3

2

4

12

6

5

N0 = 8

20

17

8,1

6,9

35

14

13

24

9

7

64

25

21

44

21

18

> 100

44

37

16,0

0,68

1,6

2,22

40

8,5

4

3,4

14

9

8

10

2

1

26

12

11

22

10

8

47

22

18

80

4,2

2

1,7

5

2

13

6

5

11

3

2

22

10

9

20

3,3

2

1,7

3

11

6

5

7

3

2

17

10

9

20

0,13

0,4

0,57

40

1,7

1

0,9

5

2

2

2

*)

*)

9

4

3

Масляный:

80

0,8

0,5

0,4

*)

*)

*)

*)

*)

*)

2

Tпр = 8,

20

6,8

2,9

2,8

11

2

2

7

21

9

9

18

6

6

36

16

15

N0 = 8

10,0

0,27

0,57

0,83

40

3,4

1,5

1,3

3

1

11

4

3

8

11

18

7

6

80

1,7

0,7

0,6

*)

*)

5

2

*)

*)

9

1

Изоляция 12ПС70Е

nпр = 0,19

nпр = 0,57

nпр = 0,16

nпр = 0,68

nпр = 0,26

20

9,3

5,3

4,9

24

14

13

20

11

10

43

24

23

36

23

21

78

42

39

Воздушный:

31,5

0,37

1,04

1,55

40

4,6

2,6

2,4

12

7

6

9

4

3

22

13

12

20

12

11

38

23

21

Tпр = 6.

80

2,3

1,3

1,2

6

3

2

3

12

7

6

10

6

5

20

12

11

N0 - 8

20

17

8,1

6,9

46

21

18

35

17

14

92

35

29

66

32

28

> 100

65

55

16,0

0,68

1,6

2,22

40

8,5

4

3,4

22

11

9

18

8

6

39

19

16

33

17

15

70

33

29

80

4,2

2

1,7

11

5

3

8

2

1

20

11

10

18

9

8

34

18

15

20

3,3

2

1,7

8

5

3

6

2

1

16

11

10

15

9

8

28

18

15

Масляный:

20

0,13

0,4

0,57

40

1,7

1

0,9

3

1

1

10

6

5

8

4

3

15

10

8

Tпр = 8,

80

0,8

0,5

0,4

*)

*)

4

2

1

2

*)

*)

7

3

1

N0 = 8

20

6,8

2,9

2,8

18

7

7

14

5

4

29

15

14

28

13

13

55

25

24

10,0

0,27

0,57

0,83

40

3,4

1,5

1,3

9

3

2

6

16

8

7

15

7

6

29

14

12

80

1,7

0,7

0,6

3

1

10

3

2

8

1

*)

15

6

5

____________

* nпр > nг.пред

Таблица П26.3

Предельные значения сопротивления заземления различных конструкций опор ВЛ 220 кВ по допустимому числу грозовых отключений по условию полного использования коммутационного ресурса выключателя в период между плановыми ремонтами в различных природно-климатических и эксплуатационных условиях

Тип и характеристики выключателя

Iк.з.

вблизи ПС, кА

Nдоп.г

Абсолютное число грозовых отключений, допустимое по ресурсу выключателя для BЛ длиной L (км)

Nг.ч

ч

Предельное допустимое удельное число грозовых отключений на 100 км и 100 грозовых часов для ВЛ длиной L (км)

Расчетное значение сопротивления заземления ВЛ 220 кВ длиной L = 40, 100 и 200 км, опор различных конструкций, обеспечивающее абсолютное число грозовых отключений не превышающее допустимое по коммутационному ресурсу выключателя - Rз, Ом

П220-3

П220-3Т

П220-2

П220-2T

П220-5

ПБ220-1

ПСБ220-1

ПБ220-4

ПБ220-12

40

100

200

40

100

200

40

100

200

40

100

200

40

100

200

40

100

200

40

100

200

40

100

200

40

100

200

40

100

200

40

100

200

Изоляция 15ПС70Е

nпр = 0,50

nпр = 0,07

nпр = 0,50

nпр = 0,18

nпр = 0,33

nпр = 0,45

nпр = 0,21

nпр = 0,88

nпр = 0,21

20

5,4

4,4

4

13

10

9

20

16

14

14

12

11

22

19

17

14

11

10

26

22

20

65

55

50

50

42

40

54

44

39

Воздушный:

31,5

0,43

0,87

1,59

40

2,7

2,2

2,0

5

3

2

10

9

8

7

5

4

12

11

10

7

6

4

14

12

11

37

31

29

30

25

23

30

25

23

Tпр = 6,

80

1,3

1,1

1,0

5

4

4

1

7

5

4

1

7

5

3

21

18

17

16

13

12

16

14

13

N0 = 8

20

11,8

7,2

6,2

30

17

15

40

26

22

29

19

16

41

27

25

32

18

16

59

34

30

> 100

88

75

96

63

55

> 100

70

60

16,0

0,94

1,44

2,46

40

5,9

3,6

3,1

14

8

7

21

13

11

15

10

8

24

16

14

14

9

8

28

18

16

71

46

46

53

36

33

58

38

34

80

2,9

1,8

1,5

6

2

11

7

6

7

3

2

13

9

8

7

3

2

15

10

8

38

27

23

30

21

18

32

21

18

20

2,3

1,7

1,5

4

1

9

7

6

5

3

2

11

9

8

5

3

2

12

9

8

32

25

23

26

20

18

26

20

18

Масляный:

20,0

0,18

0,34

0,58

40

1,1

0,9

0,7

4

3

2

5

3

2

5

4

1

21

15

12

13

10

8

14

12

10

Tпр = 8,

80

0,6

0,4

0,4

*)

*)

1

*)

*)

1

*)

*)

11

7

7

5

*)

*)

9

6

6

N0 = 5

20

4,5

2,9

2,3

10

6

4

16

11

9

12

7

5

20

13

11

11

7

5

22

15

12

55

38

32

42

30

26

45

32

26

10,0

0,35

0,58

0,93

40

2,2

1,5

1,2

3

8

6

5

5

2

11

8

6

5

2

1

12

8

6

31

23

20

25

18

14

25

18

15

80

1,1

0,7

0,6

4

2

1

5

2

1

5

1

19

12

11

13

8

5

14

10

9

Изоляция 17ПС70Е

nпр = 0,37

nпр = 0,064

nпр = 0,40

nпр = 0,15

nпр = 0,26

nпр = 0,29

nпр = 0,15

nпр = 0,55

nпр = 0,16

20

5,4

4,4

4

17

14

13

26

22

20

20

17

16

28

25

23

18

15

14

34

29

27

86

71

64

63

54

51

68

58

54

31,5

0,43

0,87

1,59

40

2,7

2,2

2,0

9

7

6

15

13

12

11

9

8

18

16

14

10

8

7

20

17

16

47

41

38

40

34

32

40

34

30

Воздушный:

80

1,3

1,1

1,0

3

2

1

9

8

7

5

4

3

10

9

8

4

3

2

11

10

9

29

26

24

24

21

20

23

20

19

Tпр = 6,

20

11,8

7,2

6,2

36

23

20

50

32

30

38

25

22

51

36

32

40

24

21

77

45

39

> 100

> 100

> 100

> 100

79

70

> 100

87

76

N0 = 8

16,0

0,94

1,44

2,46

40

5,9

3,6

3,1

19

12

10

29

19

17

21

14

13

31

22

20

20

13

11

38

25

22

95

60

40

67

47

43

73

50

44

80

2,9

1,8

1,5

10

5

4

16

11

10

12

7

6

19

13

11

11

7

5

21

15

12

50

36

31

42

30

26

42

29

26

20

2,3

1,7

1,5

7

5

4

13

11

10

10

7

6

16

12

11

9

6

5

18

14

12

42

34

31

35

28

26

35

28

26

20,0

0,18

0,34

0,58

40

1,1

0,9

0,7

2

8

7

5

4

2

1

9

7

5

3

2

1

10

8

6

26

21

18

21

19

15

20

18

15

Масляный:

80

0,6

0,4

0,4

*)

*)

4

2

2

*)

4

2

2

4

1

1

16

12

12

13

8

8

13

9

9

Tпр = 8,

20

4,5

2,9

2,3

14

10

7

22

16

13

17

12

10

25

19

16

15

11

9

29

21

18

72

50

42

55

42

35

58

42

35

N0 = 5

10,0

0,35

0,58

0,93

40

2,2

1,5

1,2

7

4

2

12

10

8

9

6

5

16

11

9

8

5

3

17

12

10

44

31

27

34

26

23

34

26

22

80

1,1

0,7

0,6

2

8

5

4

4

1

9

5

4

3

1

10

6

4

26

18

16

21

15

13

20

15

13

____________

*) nпр > nг.пр

Таблица П26.4

Предельные значения сопротивления заземления различных конструкций опор ВЛ 330 кВ по допустимому числу грозовых отключений по условию полного использования коммутационного ресурса выключателя в период между плановыми ремонтами в различных природно-климатических и эксплуатационных условиях

Тип и характеристики выключателя

Iк.з., вблизи ПС, кА

Nдоп.г

Абсолютное число грозовых отключений, допустимое по ресурсу выключателя для ВЛ длиной L (км)

Nг.ч, ч

Предельно допустимое удельное число грозовых отключений на 100 км и 100 грозовых часов для ВЛ длиной L (км)

Расчетное значение сопротивления заземления опор различных конструкций, обеспечивающее абсолютное число грозовых отключений ВЛ 330 кВ длиной L = 60, 100 и 300 км, не превышающее допустимое по коммутационному ресурсу выключателя - Rз, Ом

П330-3

П330-3Т

П330-2

П330-2Т

П330-9

ПБ330-7н

ПСБ330-4

60

100

300

60

100

300

60

100

300

60

100

300

60

100

300

60

100

300

60

100

300

60

100

300

60

100

300

Изоляция 21 ПС70Е

nпр = 0,64

nпр = 0,066

nпр = 0,42

nпр = 0,09

nпр = 0,23

nпр = 0,27

nпр = 0,30

Воздушный:

20

4,2

3,2

2,4

18

15

12

28

23

20

22

18

14

32

26

22

53

42

34

60

47

38

62

51

43

Tпр = 6

31,5

0,5

0,62

1,46

40

2,1

1,6

1,2

10

8

4

18

14

12

13

10

8

20

17

14

30

26

20

34

28

23

40

34

29

N0 = 8

80

1

0,8

0,6

3

1

*)

11

9

8

7

5

2

13

11

9

17

14

11

19

16

12

26

22

18

20

6,9

5,9

2,8

29

25

13

40

36

21

32

28

16

44

39

24

84

73

39

92

80

43

82

75

47

16,0

0,83

1,17

1,67

40

3,5

2,9

1,4

16

14

6

25

22

14

19

17

9

28

25

15

46

39

23

52

42

26

54

49

32

80

1,7

1,5

0,7

8

7

15

13

9

11

9

4

18

16

10

28

24

12

30

27

14

35

33

21

24

Масляный:

20

1,2

1

0,9

4

3

2

12

11

10

8

7

6

14

13

12

20

17

16

23

19

17

29

26

24

Tпр = 8

20,0

0,15

0,21

0,52

40

0,6

0,5

0,4

*)

*)

*)

8

7

6

2

1

*)

9

8

7

11

9

6

12

10

7

18

16

14

N0 = 5

80

0,3

0,3

0,2

*)

*)

*)

5

5

4

*)

*)

*)

6

6

5

2

2

*)

*)

10

10

6

20

2,9

2,6

1,5

14

11

7

22

20

14

16

15

9

24

23

16

40

34

24

44

38

27

49

45

33

10,0

0,35

0,47

0,9

40

1,5

1,2

0,7

7

4

14

12

9

9

8

4

16

14

10

24

20

12

27

23

14

33

29

21

80

0,7

0,6

0,4

*)

*)

9

8

6

4

2

*)

10

9

7

12

11

6

14

12

7

21

18

14

Изоляция 25 ПC70E

nпр = 0,35

nпр = 0,056

nпр = 0,29

nпр = 0,07

nпр = 0,13

nпр = 0,16

nпр = 0,18

Воздушный:

20

4,2

3,2

2,4

28

23

19

40

34

28

31

26

22

44

38

33

76

61

50

82

66

54

78

67

57

Tпр = 6

31,5

0,5

0,62

1,46

40

2,1

1,6

1,2

17

14

12

26

23

19

21

17

14

30

26

22

45

38

32

50

40

33

54

47

40

N0 = 8

80

1

0,8

0,6

10

8

5

17

15

13

12

10

8

20

17

15

29

25

20

30

25

21

36

33

28

20

6,9

5,9

2,8

37

32

21

56

50

31

44

40

24

60

54

35

> 100

100

56

> 100

> 100

60

> 100

> 100

62

16,0

0,83

1,17

1,67

40

3,5

2,9

1,4

25

21

13

36

32

21

28

25

14

40

36

24

66

57

35

71

62

37

70

63

43

80

1,7

1,5

0,7

14

13

6

23

21

14

18

15

9

27

25

16

39

36

22

43

39

23

49

45

31

Масляный:

20

1,2

1

0,9

11

10

8

19

17

16

14

12

11

22

20

18

32

29

27

33

30

28

40

36

34

Tпр = 8

20,0

0,15

0,21

0,52

40

0,6

0,5

0,4

5

3

1

13

12

11

8

6

5

15

14

13

20

17

15

21

18

15

28

25

22

N0 = 5

80

0,3

0,3

0,2

*)

*)

*)

9

9

8

3

3

*)

11

11

9

11

11

7

12

12

7

19

19

14

20

2,9

2,6

1,5

22

19

13

32

28

21

25

23

15

36

34

25

57

50

36

62

54

39

63

60

45

10,0

0,35

0,47

0,9

40

1,5

1,2

0,7

13

11

6

21

19

14

15

14

9

25

22

16

36

32

22

39

33

23

45

40

31

80

0,7

0,6

0,4

6

5

1

14

13

11

9

8

5

16

15

13

22

20

15

23

21

15

31

28

22

___________

* nпр > nг.пред


ПРИЛОЖЕНИЕ 27

СПРАВОЧНЫЕ ТАБЛИЦЫ: ОБЛАСТИ РАЦИОНАЛЬНОГО ИСПОЛЬЗОВАНИЯ УНИФИЦИРОВАННЫХ И ТИПОВЫХ ОПОР ДЛЯ ВЛ 110 - 330 КB КАТЕГОРИЙ А И Б ПО ГРОЗОЗАЩИТЕ*

___________

* Таблицы составлены с использованием материалов Приложения 26.

Эти области определены по критерию коммутационного ресурса линейных выключателей для различных природно-климатических и эксплуатационных условий (п. 8.3.4) для номенклатуры опор табл. 8.1.

Границы областей заданы в табл. П27.1 - П27.4 параметрами:

Nr.ч - наибольшая допустимая интенсивность грозовой деятельности, ч;

L - наибольшая допустимая длина ВЛ, км;

Rз - предельное значение сопротивления заземления опор, Ом.

Разделение ВЛ по категориям грозозащиты выполнено по условиям:

Категория

Номер группы

Nгч, ч

Предельное значение Rз, Ом

А

-

£ 40

³ 9

Б

1

£ 40

³ 30

2

> 40

³ 9

3

> 40

³ 30

На смену типовым ВЛ 110 кВ и 220 кВ в ближайшие годы придут ВЛ нового поколения. В 1994 - 96 гг. по заданию РАО «ЕЭС России» АО НИИПТ и АО «Институт «Севзапэнергосетьпроект»» разработали технические проекты новой унификации ВЛ 110 кВ и 220 кВ со стальными одноцепными и двухцепными опорами башенного типа. Проекты были утверждены НТС РАО «ЕЭС России», так как в них был реализован ряд новых идей: снижены потери в проводах примерно вдвое за счет перехода к оптимальной плотности тока; сведен к минимуму расход стали на опоры и железобетона на фундаменты к ним; во все гирлянды введены запасные изоляторы, снижающие число перекрытий и расцеплений гирлянд при рабочем напряжении и грозах и позволяющие исключить замену «остатков» изоляторов (ремонт гирлянд) в течение 25 лет эксплуатации. Оптимизация промежуточных опор (их высоты и ширины стойки, числа и конструкций секций) и длины пролета в расширенном диапазоне сечений проводов и при значительном увеличении нагрузок от них позволила существенно сократить расход стали на опоры для ВЛ 110 и 220 кВ. Применение опор новой унификации позволит сократить общее число опор на вновь строящихся ВЛ 110 кВ и 220 кВ примерно на 18 и 15 % соответственно за счет увеличения длины пролета. Грозоупорность ВЛ 110 и 220 кВ нового поколения существенно выше грозоупорности ВЛ на типовых стальных и железобетонных опорах.

Для ВЛ 110 кВ оптимальная плотность тока в проводах ВЛ обеспечена за счет расширения диапазона поперечного сечения по алюминию - вплоть до 600 мм2 (вместо 70 - 240 мм2 в действующей унификации). Использование на ВЛ с двухцепными опорами разного числа изоляторов на каждой их двух цепей (9 на одной из них и 10 - на другой) обеспечит снижение в 3 раза вероятности одновременного отключения обеих цепей при ударах молнии в опоры и трос. Серьезные изменения внесены в конструкцию промежуточных опор. Многочисленными оптимизационными механическими расчетами опор на ЭВМ показано, что минимальных затрат стали на промежуточные опоры можно достигнуть при увеличении их высоты (на 5 - 6 м) и длины пролета, а также при использовании у опор перекрестной схемы решетки вместо треугольной.

На основе расчетов опор для ВЛ 220 кВ со всеми сочетаниями проводов (одиночных от 240 мм2 до 600 мм2 и расщепленного провода 2´400 мм2) и климатических условий в новую унификацию введены 4 типа одноцепных и 3 типа двухцепных промежуточных опор и по 2 - 3 типа анкерно-угловых опор (с подставками). Сооружение ВЛ 220 кВ новой унификации с расщепленными проводами (2´АС 300/39 и 2´АС 400/51) может оказаться экономически выгодным при повышенной длине ВЛ и для обеспечения баланса реактивной мощности в энергосистеме взамен шунтовых батарей конденсаторов.

Дополнительные капиталовложения на ВЛ 110 и 220 кВ нового поколения окупаются за 3 - 5 лет. Поэтому переход к новой унификации ВЛ 110 и 220 кВ экономически целесообразен и является серьезным энергосберегающим мероприятием для энергосистем России. (Дополнительная литература: Тиходеев Н.Н., Кузнецова Л.Е., Зевин А.А., Штин С.А., Константинова Е.Д. Новая унификация ВЛ 110 кВ со стальными опорами. Энергетик, № 4, 1996. Новая унификация ВЛ 220 и 330 кВ со стальными опорами башенного типа. Энергетик, № 12, 1997.)


Таблица П27.1

Области рационального использования унифицированных и типовых опор для ВЛ 110 кВ категорий А и Б по грозозащите

Тип опоры

Категория ВЛ по грозозащите

Предельные значения продолжительности грозовой деятельности (Nг.ч), длины ВЛ (L) и сопротивления заземления (Rз) для двух конструкций гирлянд, разных типов выключателей (воздушный и масляный) и двух значений токов к.з. на шинах ПС

8ПС70Е

10ПС70Е

воздушный

масляный

воздушный

масляный

Iк.з. = I0

Iк.з. = 0,5I0

Iк.з. = I0

Iк.з. = 0,5I0

Iк.з. = I0

Iк.з. = 0,5I0

Iк.з. = I0

Iк.з. = 0,5I0

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

-

-

-

20

60

20 ÷ 9

-

-

-

-

-

-

20

100

17 ÷ 10

20

100

37 ÷ 16

-

-

-

20

25

14 ÷ 9

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

40

40

14 ÷ 9

-

-

-

-

-

-

(Nг.ч > 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

20

25

37 ÷ 30

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

~

-

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

20

40

13 ÷ 9

20

100

27 ÷ 13

-

-

-

-

-

-

20

100

25 ÷ 15

20

100

40 ÷ 24

-

-

-

-

-

-

(Nг.ч > 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

40

25

11 ÷ 9

40

100

20 ÷ 11

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

20

50

40 ÷ 30

-

-

-

-

-

-

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

80

20

9

-

-

-

-

-

-

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

100

24 ÷ 4

20

100

51 ÷ 24

-

-

-

20

40

15 ÷ 9

20

100

41 ÷ 26

20

100

84 ÷ 40

20

100

14 ÷ 10

20

100

28 ÷ 14

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

40

25

10 ÷ 9

40

100

20 ÷ 10

-

-

-

-

-

-

40

100

20 ÷ 13

40

100

35 ÷ 19

-

-

-

40

40

13 ÷ 9

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

20

50

51 ÷ 30

-

-

-

-

-

-

20

50

41 ÷ 30

20

100

84 ÷ 30

-

-

-

-

-

-

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

40

30

35 ÷ 30

-

-

-

-

-

-

Таблица П27.2

Области рационального использования унифицированных и типовых опор для ВЛ 150 кВ категорий А и Б по грозозащите

Тип опоры

Категория ВЛ по грозозащите

Предельные значения продолжительности грозовой деятельности (Nг.ч), длины ВЛ (L) и сопротивления заземления (Rз) для двух конструкций гирлянд, разных типов выключателей (воздушный и масляный) и двух значений токов к.з. на шинах ПС

10ПС70Е

120ПС70Е

воздушный

масляный

воздушный

масляный

Iк.з. = I0

Iк.з. = 0,5I0

Iк.з. = I0

Iк.з. = 0,5I0

Iк.з. = I0

Iк.з. = 0,5I0

Iк.з. = I0

Iк.з. = 0,5I0

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

100

16 ÷ 9

20

160

35 ÷ 13

-

-

-

20

25

11 ÷ 9

20

160

24 ÷ 13

20

160

46 ÷ 18

-

-

-

20

50

18 ÷ 9

-

-

-

-

-

-

-

-

-

-

-

-

40

50

12 ÷ 9

40

160

22 ÷ 9

-

-

-

40

20

9

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

20

35

35 ÷ 30

-

-

-

-

-

-

-

-

-

20

55

46 ÷ 30

-

-

-

-

-

-

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

80

40

11 ÷ 9

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

30

11 ÷ 9

20

100

24 ÷ 9

-

-

-

-

-

-

20

100

20 ÷ 10

20

160

35 ÷ 14

-

-

-

20

50

14 ÷ 9

-

-

-

-

-

-

-

-

-

-

-

-

40

20

9

40

85

18 ÷ 9

-

-

-

-

-

-

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

20

35

35 ÷ 30

-

-

-

-

-

-

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

160

29 ÷ 15

20

160

64 ÷ 21

20

45

11 ÷ 9

20

160

21 ÷ 9

20

160

43 ÷ 23

20

160

92 ÷ 29

20

160

16 ÷ 10

20

160

29 ÷ 14

40

80

14 ÷ 9

40

160

26 ÷ 11

-

-

-

40

35

11 ÷ 9

40

160

22 ÷ 12

40

160

36 ÷ 16

40

45

10 ÷ 9

40

80

16 ÷ 9

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

20

20

29

20

80

64 ÷ 30

-

-

-

-

-

-

20

65

43 ÷ 30

20

160

92 ÷ 29

-

-

-

20

20

29

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

40

50

36 ÷ 30

-

-

-

-

-

-

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

-

-

-

80

60

13 ÷ 9

-

-

-

-

-

-

80

60

12 ÷ 9

80

160

20 ÷ 9

-

-

-

80

30

10 ÷ 9

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

160

24 ÷ 13

20

160

44 ÷ 18

-

-

-

20

25

10 ÷ 9

20

160

36 ÷ 23

20

160

66 ÷ 28

20

100

15 ÷ 9

20

160

28 ÷ 13

40

40

12 ÷ 9

40

115

22 ÷ 9

-

-

-

-

-

-

40

160

20 ÷ 11

40

160

33 ÷ 15

-

-

-

40

70

15 ÷ 9

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

20

60

44 ÷ 30

-

-

-

20

55

18 ÷ 9

20

35

36 ÷ 30

20

115

66 ÷ 30

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

40

25

33 ÷ 30

-

-

-

-

-

-

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

-

-

-

80

35

11 ÷ 9

-

-

-

-

-

-

80

30

10 ÷ 9

20

100

18 ÷ 9

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

160

50 ÷ 27

20

160

> 100 ÷ 37

20

160

17 ÷ 9

20

160

36 ÷ 15

20

160

78 ÷ 39

20

160

> 100 ÷ 55

20

160

28 ÷ 15

20

160

55 ÷ 24

40

160

25 ÷ 12

40

160

47 ÷ 18

40

20

9

40

75

18 ÷ 9

40

160

38 ÷ 21

40

160

70 ÷ 29

40

120

15 ÷ 9

40

160

29 ÷ 12

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

20

100

50 ÷ 30

20

160

> 100 ÷ 37

-

-

-

20

35

36 ÷ 30

20

160

78 ÷ 39

20

160

> 100 ÷ 55

20

20

28

20

75

55 ÷ 30

-

-

-

40

65

47 ÷ 30

-

-

-

-

-

-

40

55

38 ÷ 30

40

160

70 ÷ 29

-

-

-

40

20

29

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

80

55

12 ÷ 9

80

160

22 ÷ 9

-

-

-

80

20

9

80

160

20 ÷ 11

80

160

34 ÷ 15

-

-

-

80

65

15 ÷ 9

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

80

35

34 ÷ 30

-

-

-

-

-

-

Таблица П27.3

Области рационального использования унифицированных и типовых опор для ВЛ 220 кВ категорий А и Б по грозозащите

Тип опоры

Категория НЛ по грозозащите

Предельные значения продолжительности грозовой деятельности (Nг.ч), длины ВЛ (L) и сопротивления заземления (Rз) для двух конструкций гирлянд, разных типов выключателей (воздушный и масляный) и двух значений токов к.з. на шинах ПС

15ПС70Е

17ПС70Е

воздушный

масляный

воздушный

масляный

Iк.з. = I0

Iк.з. = 0,5I0

Iк.з. = I0

Iк.з. = 0,5I0

Iк.з. = I0

Iк.з. = 0,5I0

Iк.з. = I0

Iк.з. = 0,5I0

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

200

13 ÷ 9

20

200

30 ÷ 15

-

-

-

20

50

10 ÷ 9

20

200

17 ÷ 13

20

200

36 ÷ 20

-

-

-

20

130

14 ÷ 9

-

-

-

40

75

14 ÷ 9

-

-

-

-

-

-

40

40

9

40

200

19 ÷ 10

-

-

-

-

-

-

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

20

40

30

-

-

-

-

-

-

-

-

-

20

55

36 ÷ 30

-

-

-

-

-

-

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

80

50

10 ÷ 9

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

200

20 ÷ 14

20

200

40 ÷ 22

20

40

9

20

200

16 ÷ 9

20

200

26 ÷ 20

20

200

50 ÷ 30

20

200

13 ÷ 10

20

200

22 ÷ 13

40

100

10 ÷ 9

40

200

21 ÷ 11

-

-

-

-

-

-

40

200

15 ÷ 12

40

200

29 ÷ 17

-

-

-

40

130

12 ÷ 9

Б

(Nг.ч £ 40 ч, Rз ³ 30 Ом)

-

-

-

20

70

40 ÷ 30

-

-

-

-

-

-

-

-

-

20

200

50 ÷ 30

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

40

40

29

-

-

-

-

-

-

(Nг.ч > 40 ч. Rз ³ 9 Ом)

-

-

-

80

60

11 ÷ 9

-

-

-

-

-

-

80

40

9

80

200

16 ÷ 10

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

100

14 ÷ 11

20

200

29 ÷ 16

-

-

-

-

-

-

20

200

20 ÷ 16

20

200

38 ÷ 22

20

50

10 ÷ 9

20

100

17 ÷ 9

-

-

-

40

130

15 ÷ 9

-

-

-

-

-

-

40

40

9

40

200

21 ÷ 13

-

-

-

40

40

9

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

20

40

29

-

-

-

-

-

-

-

-

-

20

50

38 ÷ 30

-

-

-

-

-

-

(Nг.ч > 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

80

60

12 ÷ 9

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

200

22 ÷ 17

20

200

41 ÷ 25

20

100

11 ÷ 9

20

200

20 ÷ 11

20

200

38 ÷ 23

20

200

51 ÷ 32

20

200

16 ÷ 11

20

200

35 ÷ 16

40

200

12 ÷ 10

40

200

24 ÷ 14

-

-

-

40

75

11 ÷ 9

40

200

18 ÷ 14

40

200

31 ÷ 20

40

40

9

40

200

16 ÷ 9

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

20

65

41 ÷ 30

-

-

-

-

-

-

-

-

20

200

51 ÷ 32

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

40

40

31 ÷ 30

-

-

-

-

-

-

(Nг.ч > 40 ч. Rз ³ 9 Ом)

-

-

-

80

100

13 ÷ 9

-

-

-

-

-

-

80

100

10 ÷ 9

80

200

19 ÷ 11

-

-

-

80

40

9

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

200

14 ÷ 10

20

200

32 ÷ 16

-

-

-

20

65

11 ÷ 9

20

200

18 ÷ 14

20

200

40 ÷ 21

20

40

9

20

200

15 ÷ 9

-

-

-

40

100

14 ÷ 9

-

-

-

-

-

-

40

65

10 ÷ 9

40

200

20 ÷ 11

-

-

-

-

-

-

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

20

45

32 ÷ 30

-

-

-

-

-

-

-

-

-

20

65

40 ÷ 30

-

-

-

-

-

-

(Nг.ч > 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

80

65

11 ÷ 9

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

200

26 ÷ 20

20

200

59 ÷ 30

20

100

12 ÷ 9

20

200

22 ÷ 12

20

200

34 ÷ 27

20

200

77 ÷ 39

20

200

18 ÷ 12

20

200

29 ÷ 18

40

200

14 ÷ 11

40

200

28 ÷ 16

-

-

-

40

75

12 ÷ 9

40

200

20 ÷ 16

40

200

38 ÷ 22

40

75

10 ÷ 9

40

200

17 ÷ 10

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

20

200

59 ÷ 30

-

-

-

-

-

-

20

85

34 ÷ 30

20

200

77 ÷ 39

-

-

-

20

40

29

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

40

65

38 ÷ 30

-

-

-

-

-

-

(Nг.ч > 40 ч. Rз ³ 9 Ом)

-

-

-

80

125

15 ÷ 9

-

-

-

-

-

-

80

200

11 ÷ 9

80

200

21 ÷ 12

-

-

-

80

50

10 ÷ 9

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

200

65 ÷ 50

20

200

> 100 ÷ 75

20

200

32 ÷ 23

20

200

55 ÷ 32

20

200

86 ÷ 64

20

200

>>100 ÷ 100

20

200

42 ÷ 31

20

200

72 ÷ 42

40

200

37 ÷ 29

40

200

71 ÷ 46

40

200

21 ÷ 12

40

200

31 ÷ 20

40

200

47 ÷ 38

40

200

95 ÷ 40

40

200

26 ÷ 18

40

200

44 ÷ 27

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

20

200

65 ÷ 50

20

200

> 100 ÷ 75

20

50

32 ÷ 30

20

200

55 ÷ 32

20

200

86 ÷ 64

20

200

>>100 ÷ 100

20

200

42 ÷ 31

20

200

72 ÷ 42

40

120

37 ÷ 30

40

200

71 ÷ 46

-

-

-

40

45

31 ÷ 30

40

200

47 ÷ 38

40

200

95 ÷ 40

-

-

-

40

115

44 ÷ 30

(Nг.ч > 40 ч. Rз ³ 9 Ом)

80

200

21 ÷ 17

80

200

38 ÷ 23

80

65

11 ÷ 9

80

200

19 ÷ 11

80

200

29 ÷ 24

80

200

50 ÷ 31

80

200

16 ÷ 12

80

200

26 ÷ 16

(Nг.ч > 40 ч. Rз ³ 30 Ом)

-

-

-

80

75

38 ÷ 30

-

-

-

-

-

-

80

40

29

80

200

50 ÷ 31

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

200

50 ÷ 40

20

200

96 ÷ 65

20

200

26 ÷ 18

20

200

42 ÷ 26

20

200

63 ÷ 51

20

200

> 100 ÷ 70

20

200

35 ÷ 26

20

200

55 ÷ 35

40

200

30 ÷ 23

40

200

53 ÷ 33

40

135

13 ÷ 9

40

200

25 ÷ 14

40

200

40 ÷ 32

40

200

67 ÷ 43

40

200

21 ÷ 15

40

200

34 ÷ 23

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

20

200

50 ÷ 40

20

200

96 ÷ 65

-

-

-

20

100

42 ÷ 30

20

200

63 ÷ 51

20

200

> 100 ÷ 70

20

70

35 ÷ 30

20

200

55 ÷ 35

40

40

30

40

200

53 ÷ 33

-

-

-

-

-

-

40

200

40 ÷ 32

40

200

67 ÷ 43

-

-

-

40

60

34 ÷ 30

(Nг.ч > 40 ч. Rз ³ 9 Ом)

80

200

16 ÷ 12

80

200

30 ÷ 18

-

-

-

80

50

13 ÷ 9

80

200

24 ÷ 20

80

200

42 ÷ 26

80

55

13 ÷ 9

80

200

21 ÷ 13

(Nг.ч > 40 ч. Rз ³ 30 Ом)

-

-

-

80

40

30

-

-

-

-

-

-

-

-

-

80

100

42 ÷ 30

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

200

54 ÷ 39

20

200

> 100 ÷ 60

20

200

26 ÷ 18

20

200

45 ÷ 26

20

200

68 ÷ 54

20

200

> 100 ÷ 76

20

200

35 ÷ 26

20

200

58 ÷ 35

40

200

30 ÷ 23

40

200

58 ÷ 34

40

200

14 ÷ 10

40

200

25 ÷ 15

40

200

40 ÷ 30

40

200

73 ÷ 44

40

200

20 ÷ 15

40

200

34 ÷ 22

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

20

200

54 ÷ 39

20

200

> 100 ÷ 60

-

-

-

20

120

45 ÷ 30

20

200

68 ÷ 54

20

200

> 100 ÷ 76

20

70

35 ÷ 30

20

200

58 ÷ 35

40

40

30

40

200

58 ÷ 34

-

-

-

-

-

-

40

200

40 ÷ 30

40

200

73 ÷ 44

-

-

-

40

60

34 ÷ 30

(Nг.ч > 40 ч. Rз ³ 9 Ом)

80

200

16 ÷ 13

80

200

32 ÷ 18

80

40

9

80

200

14 ÷ 9

80

200

23 ÷ 19

80

200

42 ÷ 26

80

200

13 ÷ 9

80

200

20 ÷ 13

(Nг.ч > 40 ч. Rз ³ 30 Ом)

-

-

-

80

45

32 ÷ 30

-

-

-

-

-

-

-

-

-

80

100

42 ÷ 30

-

-

-

-

-

-

Таблица П27.4

Области рационального использования унифицированных и типовых опор для ВЛ 330 кВ категорий А и Б по грозозащите

Тип опоры

Категория ВЛ по грозозащите

Предельные значения продолжительности грозовой разных типов выключателей

21ПС70Е

25ПС70Е

воздушный

масляный

воздушный

масляный

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

Nг.ч, ч

L, км

Rз, Ом

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

300

18 ÷ 12

20

300

29 ÷ 13

-

-

-

20

150

14 ÷ 9

20

300

28 ÷ 19

20

300

37 ÷ 21

20

170

11 ÷ 9

20

300

22 ÷ 13

40

75

10 ÷ 9

40

215

16 ÷ 9

-

-

-

-

-

-

40

300

17 ÷ 9

40

300

25 ÷ 13

-

-

-

40

150

13 ÷ 9

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

20

60

29

-

-

-

-

-

-

20

60

28

20

120

37 ÷ 30

-

-

-

-

-

-

(Nг.ч > 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

80

75

10 ÷ 9

80

215

14 ÷ 9

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

300

28 ÷ 20

20

300

40 ÷ 21

20

300

12 ÷ 10

20

300

22 ÷ 14

20

300

40 ÷ 28

20

300

56 ÷ 31

20

300

19 ÷ 16

20

300

32 ÷ 21

40

300

18 ÷ 12

40

300

25 ÷ 14

-

-

-

40

300

14 ÷ 9

40

300

26 ÷ 19

40

300

36 ÷ 21

40

300

13 ÷ 11

40

300

21 ÷ 14

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

20

60

28

20

170

40 ÷ 30

-

-

-

-

-

-

20

200

40 ÷ 30

20

300

56 ÷ 31

-

-

-

20

80

32 ÷ 30

(Nг.ч > 40 ч. Rз ³ 9 Ом)

80

100

11 ÷ 9

80

300

15 ÷ 9

-

-

-

-

-

-

-

-

-

40

120

36 ÷ 30

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

300

22 ÷ 14

20

300

32 ÷ 16

-

-

-

80

60

9

80

300

17 ÷ 13

80

300

23 ÷ 14

80

100

9

80

300

14 ÷ 11

-

-

-

40

300

19 ÷ 9

-

-

-

20

300

16 ÷ 9

20

300

31 ÷ 22

20

300

44 ÷ 24

20

300

14 ÷ 11

20

300

25 ÷ 15

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

-

-

-

20

70

32 ÷ 30

-

-

-

-

-

-

40

300

21 ÷ 14

40

300

28 ÷ 14

-

-

-

40

300

15 ÷ 9

(Nг.ч > 40 ч. Rз ³ 9 Ом)

-

-

-

-

-

-

-

-

-

-

-

-

20

65

31 ÷ 30

20

220

44 ÷ 30

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

300

32 ÷ 22

20

300

44 ÷ 24

20

300

14 ÷ 12

-

-

-

-

-

-

80

300

18 ÷ 9

-

-

-

80

60

9

40

300

20 ÷ 14

40

300

28 ÷ 15

40

60

9

20

300

24 ÷ 16

20

300

44 ÷ 33

20

300

60 ÷ 35

20

300

22 ÷ 18

20

300

36 ÷ 25

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

20

65

32 ÷ 30

20

205

44 ÷ 30

-

-

-

40

300

16 ÷ 10

40

300

30 ÷ 22

40

300

40 ÷ 24

40

300

15 ÷ 13

40

300

25 ÷ 16

-

-

-

-

-

-

-

-

-

-

-

-

20

300

44 ÷ 33

20

300

60 ÷ 35

-

-

-

20

120

36 ÷ 30

(Nг.ч > 40 ч. Rз ³ 9 Ом)

80

300

13 ÷ 9

80

300

18 ÷ 10

-

-

-

-

-

-

-

-

-

40

185

40 ÷ 30

-

-

-

-

-

-

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

300

53 ÷ 34

20

300

84 ÷ 39

20

300

20 ÷ 16

80

100

10 ÷ 9

80

300

20 ÷ 15

80

300

27 ÷ 16

80

300

11 ÷ 9

80

300

16 ÷ 13

40

300

30 ÷ 20

40

300

46 ÷ 23

40

100

11 ÷ 9

20

300

40 ÷ 24

20

300

76 ÷ 50

20

300

> 100 ÷ 56

20

300

32 ÷ 27

20

300

57 ÷ 36

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

20

300

53 ÷ 34

-

-

-

-

-

-

40

300

24 ÷ 12

40

300

45 ÷ 32

40

300

66 ÷ 35

40

300

20 ÷ 15

40

300

36 ÷ 22

40

60

30

-

-

-

-

-

-

20

150

40 ÷ 30

20

300

76 ÷ 50

20

300

> 100 ÷ 56

20

100

32 ÷ 29

20

300

57 ÷ 36

(Nг.ч > 40 ч. Rз ³ 9 Ом)

80

300

17 ÷ 11

80

300

28 ÷ 12

-

-

-

-

-

-

40

300

38 ÷ 32

40

300

66 ÷ 35

-

-

-

40

120

36 ÷ 32

(Nг.ч > 40 ч. Rз ³ 30 Ом)

-

-

-

-

-

-

-

-

-

80

180

12 ÷ 9

80

300

29 ÷ 20

80

300

39 ÷ 22

80

200

11 ÷ 9

80

300

22 ÷ 15

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

300

60 ÷ 38

20

300

92 ÷ 43

20

300

23 ÷ 17

-

-

-

80

60

29

80

175

39 ÷ 30

-

-

-

-

-

-

40

300

34 ÷ 23

40

300

52 ÷ 26

40

135

12 ÷ 9

20

300

44 ÷ 27

20

300

82 ÷ 54

20

300

> 100 ÷ 60

20

300

33 ÷ 28

20

300

62 ÷ 39

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

20

300

60 ÷ 38

20

300

92 ÷ 43

-

-

-

40

300

27 ÷ 14

40

300

50 ÷ 33

40

300

71 ÷ 37

40

300

21 ÷ 15

40

300

39 ÷ 23

40

85

34 ÷ 30

40

225

52 ÷ 30

-

-

-

20

220

44 ÷ 30

20

300

82 ÷ 54

20

300

> 100 ÷ 60

20

100

33 ÷ 30

20

300

62 ÷ 39

(Nг.ч > 40 ч. Rз ³ 9 Ом)

80

300

19 ÷ 12

80

300

30 ÷ 14

-

-

-

-

-

-

40

300

50 ÷ 33

40

300

71 ÷ 37

-

-

-

40

125

39 ÷ 30

(Nг.ч > 40 ч. Rз ³ 30 Ом)

-

-

-

80

60

30

-

-

-

80

195

14 ÷ 9

80

300

30 ÷ 21

80

300

43 ÷ 23

80

200

12 ÷ 9

80

300

23 ÷ 15

А

(Nг.ч £ 40 ч. Rз ³ 9 Ом)

20

300

62 ÷ 43

20

300

82 ÷ 47

20

300

29 ÷ 24

-

-

-

80

60

30

80

200

43 ÷ 30

-

-

-

-

-

-

40

300

40 ÷ 29

40

300

54 ÷ 32

40

300

18 ÷ 14

20

300

49 ÷ 33

20

300

78 ÷ 57

20

300

100 ÷ 62

20

300

40 ÷ 34

20

300

63 ÷ 45

Б

(Nг.ч £ 40 ч. Rз ³ 30 Ом)

20

300

62 ÷ 43

20

300

82 ÷ 47

20

60

29

40

300

33 ÷ 21

40

300

54 ÷ 40

40

300

70 ÷ 43

40

300

28 ÷ 32

40

300

45 ÷ 31

40

75

40 ÷ 29

40

300

54 ÷ 32

-

-

-

20

300

49 ÷ 33

20

300

78 ÷ 57

20

300

100 ÷ 62

20

300

40 ÷ 34

20

300

63 ÷ 45

(Nг.ч > 40 ч. Rз ³ 9 Ом)

80

300

26 ÷ 18

80

300

35 ÷ 21

80

100

10 ÷ 9

40

85

33 ÷ 30

40

300

54 ÷ 40

40

300

70 ÷ 43

-

-

-

40

300

45 ÷ 31

(Nг.ч > 40 ч. Rз ³ 30 Ом)

-

-

-

80

140

35 ÷ 21

-

-

-

80

300

21 ÷ 14

80

300

36 ÷ 28

80

300

49 ÷ 31

80

300

19 ÷ 14

80

300

31 ÷ 22

-

-

80

180

36 ÷ 30

80

300

49 ÷ 31

-

-

-

80

70

31 ÷ 30


ПРИЛОЖЕНИЕ 28

УЧЕТ РЕАЛЬНЫХ УСЛОВИИ ЭКСПЛУАТАЦИИ ПРИ ОЦЕНКЕ ДОПУСТИМОГО ПО КОММУТАЦИОННОМУ РЕСУРСУ ВЫКЛЮЧАТЕЛЯ ЧИСЛА ОТКЛЮЧЕНИЙ ТОКА КОРОТКОГО ЗАМЫКАНИЯ

Допустимое число коммутаций нормируемого тока к.з. I0 для масляных и воздушных выключателей (N0) приведено в табл. П28.1.

Ресурс, расходуемый при одной такой коммутации, равен. 1/N0.

В общем случае, расходуемый при удалении точки к.з. от шин ПС на расстояние l, выключатель коммутирует ток Il, равный

                                       (П28.1)

где xс - реактивность системы относительно шин ПС по прямой последовательности, Ом (определяется по величине тока к.з. при среднеэксплуатационном рабочем напряжении Uэкс в ближайшей к шинам ПС точке ВЛ со стороны линейного вывода выключателя):

                                                 (П28.2)

xл - удельное реактивное сопротивление ВЛ по прямой последовательности, Ом/км.

Значения Uэкс и xс для ВЛ 110 - 500 кВ приведены в табл. П28.1.

Ресурс, расходуемый при коммутации тока к.з. Il < I0, оценивается как

                                                        (П28.3)

где g = 1,4; 1,5; 1,8 соответственно для воздушных, масляных и злегазовых выключателей.

Допустимое число коротких замыканий при их равномерном распределении на ВЛ длиной L определяется из условия полного использования коммутационного ресурса выключателя в межремонтный период

                                               (П28.4)

После подстановки Il по формуле (П28.1) допустимое число к.з. и, следовательно, общее число автоматических отключений за межремонтный период определяется выражением

                             (П28.5)

Таблица П28.1

Данные для расчета допустимого числа коммутаций выключателем токов к.з. с учетом реальных условий эксплуатации

Uн, кВ

Uэкс, кВ

xл, Ом/км

Допустимое число коммутаций нормируемого тока к.з. (I0, кА) выключателем: масляным/воздушным

15

20

31,5

40

50

60

110

115

0,420

7/10

5/8

5/8

4/7

4/4

4/4

220

230

0,420

7/10

5/8

5/8

4/7

4/4

4/4

330

347

0,325

7/10

5/8

5/8

4/7

4/4

4/4

500

500

0,305

7/10

5/8

5/8

4/7

4/4

4/4

На рис. П28.1 - П28.5 даны вспомогательные кривые зависимости коэффициента kв в выражении (П28.5) от длины ВЛ 110 - 500 кВ для масляных, воздушных и элегазовых выключателей. Кривые рассчитаны для двух совокупностей токов к.з. в ближайшей к шинам ПС точке на ВЛ: равных нормируемому ГОСТ 687-78 току отключения к.з. - I0 (15; 20; 31,5; 40; 50; 63), а также для Iк.з. = 0,5I0.

С приемлемой точностью коэффициент kв для других случаев может быть рассчитан по формуле

                                   (П28.6)

Допустимое число грозовых отключений ВЛ длиной L в год рассчитывается с использованием кривых рис. П28.1 - П28.5 или коэффициента kв, полученного по выражению (П28.6), по формуле

                                          (П28.7)

где Tпр - средний период между плановыми капитальными ремонтами выключателей: масляного - 8 лет; воздушного - 6 лет;

bг - доля грозовых от общего числа автоматических отключений, отн. ед. (принимается по п. 8.3.1);

kАПВ - коэффициент успешности АПВ (при отсутствии данных по опыту эксплуатации может быть принят равным 0,7 - 0,8).

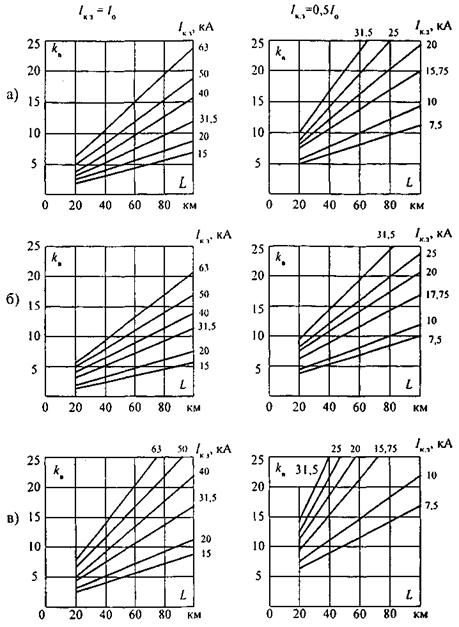

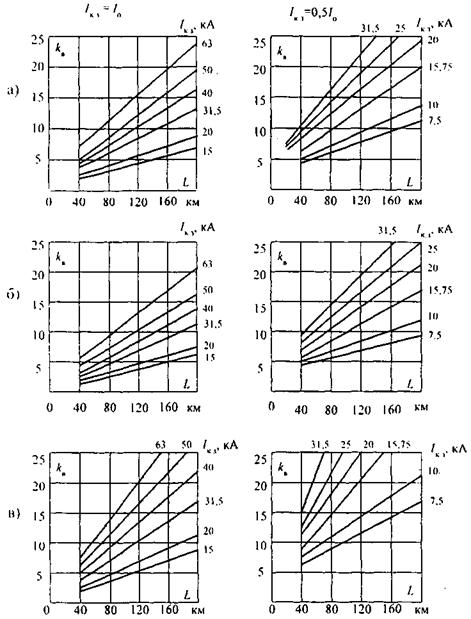

Рис. П28.1. К расчету допустимого числа отключений токов к.з., в том числе из-за грозовых перенапряжений, выключателями 110 кВ разных типов:

а) масляные; б) воздушные; в) элегазовые

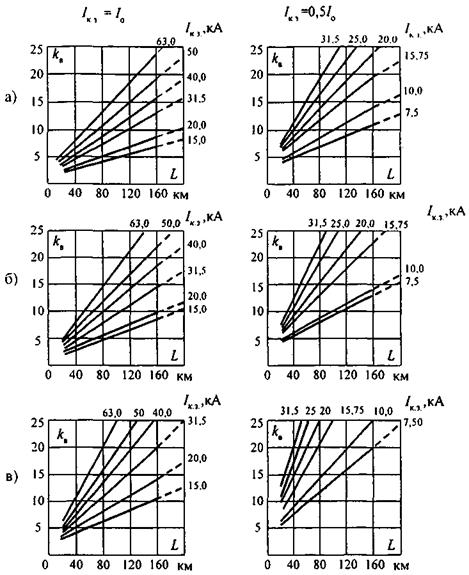

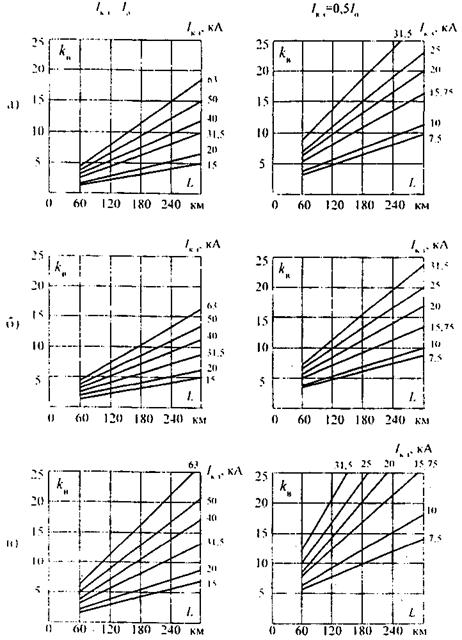

Рис. П28.2. К расчету допустимого числа отключений токов к.з., в том числе из-за грозовых перенапряжений, выключателями 150 кВ разных типов:

а) масляные; б) воздушные; в) элегазовые

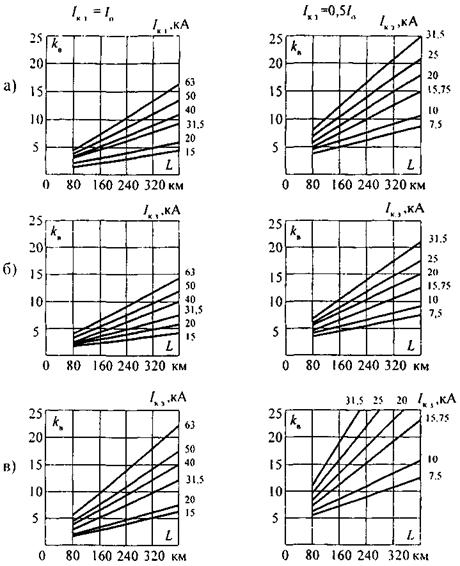

Рис. П28.3. К расчету допустимого числа отключений токов к.з., в том числе из-за грозовых перенапряжений, выключателями 220 кВ разных типов:

а) масляные: б) воздушные; в) элегазовые

Рис. П28.1. К расчету допустимого числа отключений токов к.з. в том числе из-за грозовых перенапряжений, выключателями 330 кВ разных типов:

а) масляные; б) воздушные; элегазовые

Рис. П28.5. К расчету допустимого числа отключений токов к.з.. в том числе из-за грозовых перенапряжений, выключателями 500 кВ разных типов:

а) масляные; б) воздушные; в) элегазовые

ПРИЛОЖЕНИЕ 29

ЗОНЫ ЗАЩИТЫ МОЛНИЕОТВОДОВ

Методика выбора системы молниеотводов основана на понятии зоны защиты, под которой подразумевается некоторое пространство в окрестности молниеотводов, внутри которого любое сооружение защищено от прорывов молнии с надежностью не ниже заданной. Наименьшую надежность защиты объект будет иметь, если его внешняя поверхность повторяет поверхность границы зоны защиты. При размещении объекта в глубине зоны надежность его защиты повышается.

Система молниезащиты разрабатывается по рекомендациям «Инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87». Нормируется два типа зон: зона защиты типа А обладает надежностью не ниже 0,995 для заземленных объектов, на всех элементах которых отсутствует напряжение относительно земли; зона типа Б в этих случаях имеет надежность не ниже 0,95. Рабочее напряжение 750 кВ и 1150 кВ на ошиновке распределительного устройства заметно снижает надежность защиты. Элементы токопроводов и аппаратов защищаются молниеотводами с зоной типа А, но если рабочее напряжение 750 кВ и выше, надежность их защиты отождествляется с гарантированной зоной типа Б.

Для защиты от прямых ударов молнии используются тросовые и стержневые молниеотводы, а также молниезащитные сетки и металлические кровли. Выбор системы молниезащиты по приводимым ниже рекомендациям для расчета габаритов зон защиты обеспечивает нижние пределы нормированных значений надежности зон защиты типа А и Б*.

__________

* Конкретные показатели надежности молниезащиты могут быть рассчитаны по методикам и программам, разработанным ЭНИН.

1. Зона защиты одиночного стержневого молниеотвода с высотой h представляет круговой конус с вершиной на высоте hэф < h и радиусом основания r0 на уровне земли (рис. П29.1).

Горизонтальные координаты точек боковой поверхности конуса на высоте h1 рассчитываются по формуле

                                                  (П29.1)

где hэф и r0 для двух типов зон защиты одиночных стержневых молниеотводов различной высоты приведены в табл. П29.1.

Таблица П29.1

К расчету границы зоны защиты одиночного стержневого молниеотвода (рис. П29.1)

Тип зоны защиты

Эффективная высота (hэф) и радиус основания (r0) конической зоны защиты молниеотвода высотой h (м)

h £ 150

150 < h < 600

А

hэф = 0,85h:

hэф = (0,85 - 1,7 · 10-3(h - 150)) · h;

r0 = (1,1 - 0,002h) · h

r0 = (0,8 - 1,8 · 10-3(h - 150)) · h

Б

hэф = 0,92h;

hэф = (0,92 - 0,8 · 10-3(h - 150)) · h;

r0 = 1,5

r0 = 225

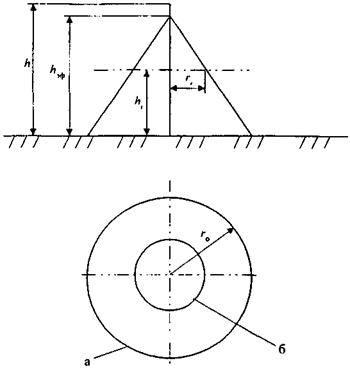

Рис. П29.1. Зоны защиты одиночного стержневого молниеотвода:

а - граница зоны защиты на уровне h1; б - то же, на уровне земли

Высота одиночною молниеотвода, необходимая для защиты с надежностью 0,95 (зона Б) объекта высотой h1, отстоящего от молниеотвода на расстоянии r1, может быть определена с использованием формулы (П29.1) и значений hэф и r0 из табл. П29.1, а именно:

 и                                   (П29.2)

2. Зона защиты двух равновеликих стержневых молниеотводов высотой до 150 м представлена на рис. П29.2.

Торцевые внешние области зон определяются по формуле (П29.1) с использованием данных табл. П29.1 как для одиночных молниеотводов. Границы внутренней области зоны защиты при расстоянии между молниеотводами Lм-м £ h также рассчитываются по формуле (П29.1). При больших расстояниях Lм-м для расчета ra для высоты h1 используется формула

                                               (П29.3)

где hс1 и rc0 - высота и половина ширины внутренней зоны защиты на уровне земли в середине между совместно действующими молниеотводами одинаковой высоты принимаются по табл. П29.2.

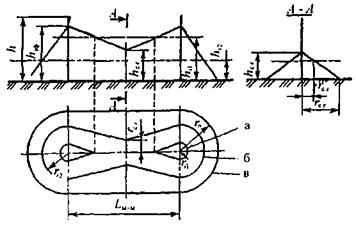

Рис. П29.2. Зоны защиты двух стержневых молниеотводов одинаковой высоты:

а - граница зоны защиты на уровне hг1; б - то же на уровне hг2; в - то же, на уровне земли (при Lм-м £ 2h)

Таблица П29.2

К расчету границы внутренней зоны защиты двух стержневых молниеотводов одинаковой высоты (рис. П29.2)

Тип зоны

Высота (hс.г) и половина ширины внутренней зоны защиты (rс0) на уровне земли в середине между равновеликими молниеотводами при различных расстояниях (Lм-м) между ними

h < Lм-м £ 2h

2h < Lм-м £ q"h

A*)

(q" = 4)

hc1 = hэф - (0,17 + 3 · 104h)(Lм-м - h)

rс0 = r0

B*)

hc1 = hэф - 0,14(Lм-м - h)

(q" = 6)

rс0 = r0

___________

* При Lм-м > q"h молниеотводы рассматриваются как одиночные.

3. Зона защиты двух стержневых молниеотводов разной высоты приведена на рис. П29.3 для высоты молниеотводов h1 и h2, меньшей 150 м.

Габариты внешних торцевых областей зоны - hэф1, hэф2. rг1, rг2 определяются отдельно для каждого молниеотвода по формуле (П29.1) с использованием данных табл. П29.1.

Значения hсг и rсг определяются как средние между соответствующими параметрами для равновеликих стержневых молниеотводов высотой h1 и h2

hс.г = (hс.г1 + hс.г2)/2;                                              (П29.4)

rс.г = (rс.г1 + rс.г2)/2;                                                (П29.5)

где hс.г1, hс.г2, rс.г1, rсг2 определяются для каждой из высот h1 и h2 по рекомендациям п. 2 для двух стержневых молниеотводов одинаковой высоты.

Два молниеотвода рассматриваются как совместно действующие при Lм-м £ 4hmin для зоны А и Lм-м £ 6hmin для зоны Б (hmin - высота наименьшего из молниеотводов).

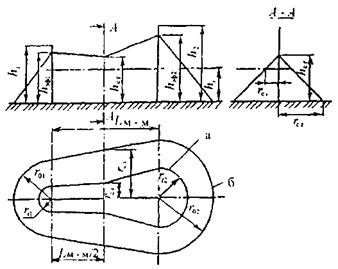

Рис. П29.3. Зоны защиты двух стержневых молниеотводов разной высоты:

а - граница зоны защиты на уровне h1; б - то же, на уровне земли (при Lм-м £ 2h)

4. Зона защиты стержневых молниеотводов с числом более двух определяется объединением зон защиты попарно взятых соседних молниеотводов высотой h £ 150 м (рис. П29.4).

Рис. П29.4. Зоны защиты системы трех стержневых молниеотводов в плане:

а - граница зоны защиты на уровне h1; б - то же, на уровне земли (при Lм-м £ 2h)

Общая зона защиты объекта высотой h1 существует, если для всех соседних пар rс1 > 0. В противном случае молниеотводы рассматриваются как двойные или одиночные в зависимости от выполнения условий п. 2 или п. 3.

5. Зона защиты одиночного тросового молниеотвода (рис. П29.5) определяется по высоте его подвеса h в середине пролета длиной lпрол.

Для троса сечением 35 - 50 мм2 расчетная высота подвеса равна:

h = hоп - 2 (м) при lпрол £ 120 м,

h = hоп - 3 (м) при 120 < lпрол £ 120 м,

где hоп - высота подвеса троса на опоре.

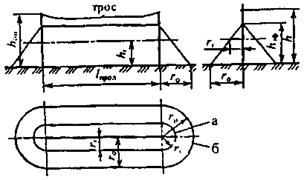

Рис. П29.5. Зоны защиты одиночного тросового молниеотвода:

а - граница зоны защиты на уровне h1;

б то же, на уровне земли

Горизонтальные координаты точек боковой поверхности зоны защиты тросового молниеотвода рассчитываются по формуле (П29.1), в которую подставляются параметры:

для зоны А

hэф = 0,85h                                                (П29.6)

и r0 = (1,35 - 0,0025h) · h;                                       (П29.7)

для зоны Б

hэф = 0,92h                                                (П29.8)

и r0 = 1,7h;                                                (П29.9)

Высота тросового молниеотвода, необходимая для защиты с надежностью 0,95 (зона Б) объекта высотой h1, отстоящего от молниеотвода на расстоянии r1 может быть определена по формуле

                                              (П29.10)

6. Зона защиты тросовых молниеотводов одинаковой высоты (h £ 150 м) приведена на рис. П29.6.

Рис. П29.6. Зоны защиты системы двух тросовых молниеотводов одинаковой высоты:

а - граница зоны защиты на уровне hг1; б - то же, на уровне hг2; в - то же, на уровне земли

Координаты rсг рассчитываются по рекомендациям п. 2, а:

                                               (П29.11)

где hэф определяется по формулам (П29.6) и (П29.8), соответственно, для зон А и Б;

hсг - в зависимости от расстояния между тросами определяется следующим образом:

при Lм-м £ h (для зоны А и Б) hс1 = hэф;                                (П29.12)

при h < Lм-м £ 4h*) (для зоны А) hс1 = hэф(0,14 + 5 · 104h)(Lм-м - h);            (П29.13)

при h < Lм-м £ 6h*) (для зоны Б) hс1 = hэф - 0,12(Lм-м - h).                    (П29.14)

___________

*) При больших значениях Lм-м молниеотводы рассматриваются как одиночные.

7. Конфигурация зоны защиты двух тросов разной высоты показана на рис. П29.7. Значения hэф1, hэф2, rг1, rг2 определяются по соответствующим формулам п. 5, в которые поочередно подставляются значения h1 и h2. Затем с использованием рекомендаций п. 6 и формул (П29.4) и (П29.5) определяются параметры hсг1 и hсг2.

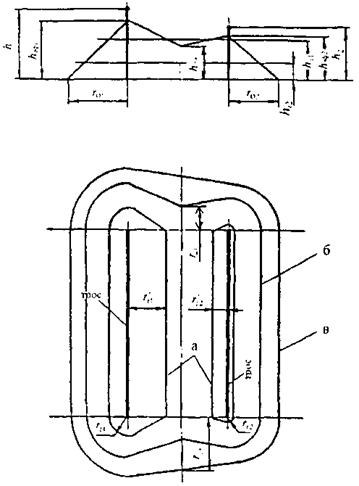

Рис. П29.7. Зоны защиты системы двух тросовых молниеотводов разной высоты:

а - граница зоны защиты на уровне hг1; б - то же, на уровне hг2; в - то же, на уровне земли (при Lм-м £ 2hmin)

ПРИЛОЖЕНИЕ 30

МЕТОДИКА И ПРИМЕРЫ СОСТАВЛЕНИЯ СХЕМ ЗАМЕЩЕНИЯ ДЛЯ РАСЧЕТА ГРОЗОЗАЩИТЫ ПС 110 - 1150 кВ

Приход импульсных (грозовых) волн на ПС эквивалентно воздействию на нее напряжений высокой частоты (в пределах 250 - 1000 кГц). При таких скоростях изменения напряжения проявляется волновой характер переходного процесса на ПС. При этом необходимо учитывать конечную длину соединительных проводов между узловыми точками ПС, преломление и отражение волн в узловых точках. Электрооборудование ПС при этом должно замещаться входными емкостями, а длинные линии - сосредоточенными активными сопротивлениями, равными их волновому сопротивлению.

Эквивалентные входные сопротивления силовых трансформаторов, автотрансформаторов, реакторов, трансформаторов напряжения зависят от частоты. По данным измерений, при частотах более 50 - 70 кГц эти сопротивления имеют емкостной характер и устойчивое значение, мало меняющееся с ростом частоты. Перечисленное оборудование участвует в переходном процессе в основном своими входными емкостями. При этом правильно оцениваются лишь перенапряжения, возникающие на их выводах. Шины ПС и соединительные провода должны учитываться как линии конечной длины с распределенными параметрами.

На ПС высокого напряжения максимальная амплитуда грозовых перенапряжений наблюдается обычно при времени 1,0 < t £ 4 мкс. Поэтому отражениями волн от точек, удаленных от ПС на 1,5 км и более, можно пренебречь, так как при скорости распространения грозовых волн 300 м/мкс эти отраженные волны придут на ПС через время большее 10 мкс, т.е. к моменту затухания грозовых перенапряжений. В связи со сказанным все отходящие от ПС линии длиной более 1,5 км можно считать бесконечно длинными и учитывать их в эквивалентных схемах активными сопротивлениями, равными волновому сопротивлению линий.

Полная схема замещения составляется с использованием принципиальной схемы ПС, плана ПС и разрезов по ячейкам. В полной схеме замещения все электрооборудование заменено соответствующими входными емкостями. Предварительно составляются полные схемы замещения для каждой ячейки. Затем они объединяются участками шин в общую схему замещения ПС. Как правило, эта схема оказывается достаточно сложной, и даже при выполнении расчетов на ЭВМ, с целью экономии машинного времени, целесообразно выполнять упрощение полной эквивалентной схемы. В сложных схемах целесообразно выполнять упрощение эквивалентной схемы каждой ячейки. Упрощение эквивалентных электрических схем ПС должно выполняться с учетом следующих рекомендаций:

• в полной схеме замещения следует определить узловые точки схемы, которые должны быть сохранены в процессе ее упрощения. В качестве узловых точек принимаются точки подключения защитных аппаратов, точки ответвлений к ним, точки присоединения трансформаторов, точки ответвлений к трансформаторам от шин, точки подключения конденсаторов связи или разъединителей на ВЛ, по которой на ПС приходит грозовая волна, а также другие точки, в которых желательно исследовать перенапряжения;

• свободные концы ошиновки на ответвлениях от основных узловых точек можно заменять сосредоточенными емкостями в этих точках, равными их входной емкости на землю. Сосредоточенные емкости, имитирующие короткие ответвления, разъединители, выключатели, трансформаторы тока и др. можно разносить по правилу моментов между основными узловыми точками эквивалентной схемы, т.е. обратно пропорционально расстояниям от точки с разносимой емкостью до находящихся по обе стороны от нее ближайших узловых точек;

допустимо объединять близко расположенные точки ответвлений к линиям, трансформаторам или защитным аппаратам, но так, чтобы расстояние между трансформатором и ближайшим к нему защитным аппаратом не уменьшилось.

Использование изложенных правил позволяет существенно упрощать эквивалентные электрические схемы ПС. В качестве примера применения изложенных выше правил составления полных эквивалентных схем ПС и их упрощения взята ПС 500 кВ по схеме «четырехугольник», принципиальная схема которой приведена па рис. П30.1. Соответствующий этой схеме план ПС показан на рис. П30.2. На рис. П30.3 - П30.7 приведены разрезы по всем ячейкам 500 кВ ПС, а также по перемычке с выключателями и по перемычке от шин к выключателям. На каждом из них рисунков даны полные и эквивалентные схемы замещения для соответствующих ячеек. Пример разноса емкостей по правилу моментов при приведении полной схемы замещения к эквивалентной показан на рис. П30.6.

Упрошенная схема ПС может быть получена с использованием упрощенных схем по каждой ячейке, приведенных на рис. П30.3 - П30.7, что целесообразно в сложных схемах ПС, а также без их использования путем непосредственного упрощения полной схемы замещения всей ПС. На рис. П30.8 приведена полная схема замещения ПС 500 кВ. Затем эта схема с использованием указанных выше правил получения упрощенных эквивалентных схем приведена к окончательному виду, показанному на рис. П30.9. Эта упрощенная эквивалентная схема и рекомендуется к использованию в расчетах.

Рекомендуемые значения входных емкостей оборудования, необходимые для составления расчетных эквивалентных схем и выполнения расчетов грозозащиты ПС, приведены в табл. П30.1. Данные по значениям входных емкостей оборудования практически не поддаются расчету и достоверно их значения могут быть определены только путем прямых измерений. В табл. П30.1 наибольшую точность имеют данные по входным емкостям трансформаторов, полученные в результате измерений. Емкости трансформаторов и автотрансформаторов имеют наибольшие значения по сравнению с остальным электрооборудованием и поэтому большая точность их оценки очень важна для получения более достоверных максимальных значений перенапряжений на оборудовании ПС.

Значения средних удельных емкостей и волновых сопротивлений ошиновки ПС рассчитываются по формулам:

                                                     (П30.1)

                                                    (П30.2)

где cш - удельная емкость ошиновки, пФ/м;

e0 - диэлектрическая постоянная, равная 8,85 пФ/м;

hcp - высота ошиновки с учетом стрелы провеса, м;

rэ - ее эквивалентный радиус фазы (м) - определяется по формуле (П28.11).

В табл. П30.2 приведены результаты расчета удельной емкости и волнового сопротивления для разных ярусов ошиновки ПС, а также значения этих параметров, рекомендуемые для использования при составлении эквивалентных электрических схем ПС.

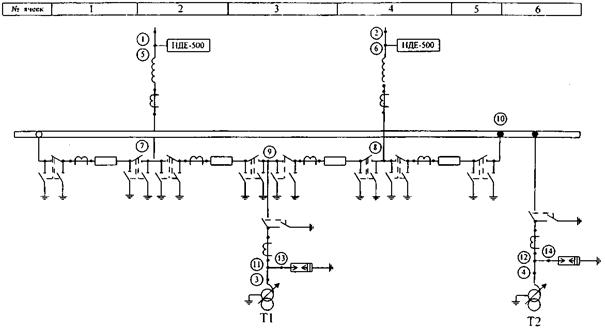

Рис. П30.1. Принципиальная схема ПС

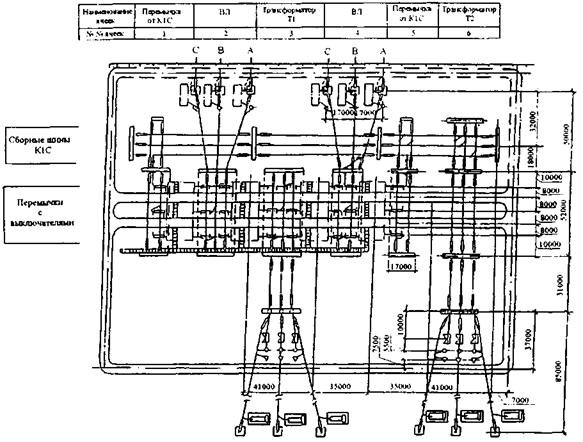

Рис. П30.2. План ПС

Рис. П30.3. Разрез по ячейкам 2 и 4 (отходящие ВЛ)

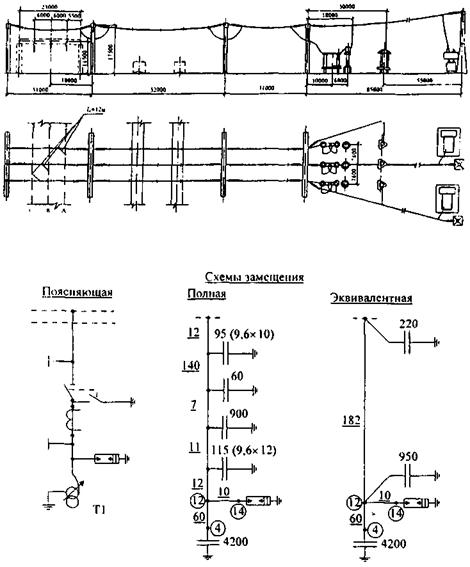

Рис. П30.4. Разрез по ячейке 3 (трансформатор Т1)

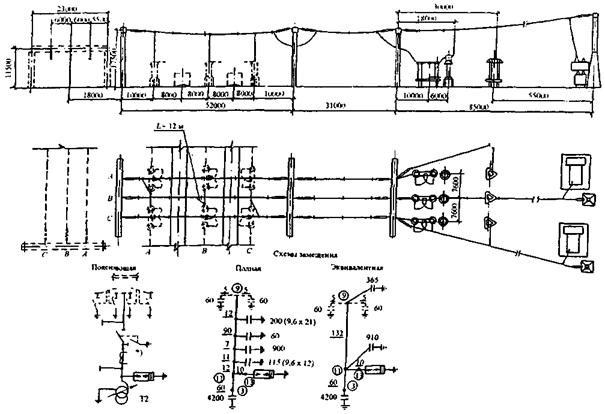

Рис П30.5. Разрез по ячейке 6 (трансформатор Г2)

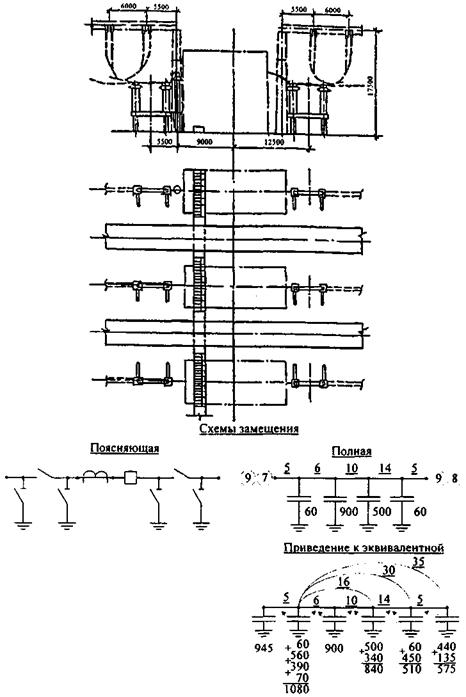

Рис. П30.6. Разрез по перемычке с выключателями. Приведение полной схемы замещения к эквивалентной

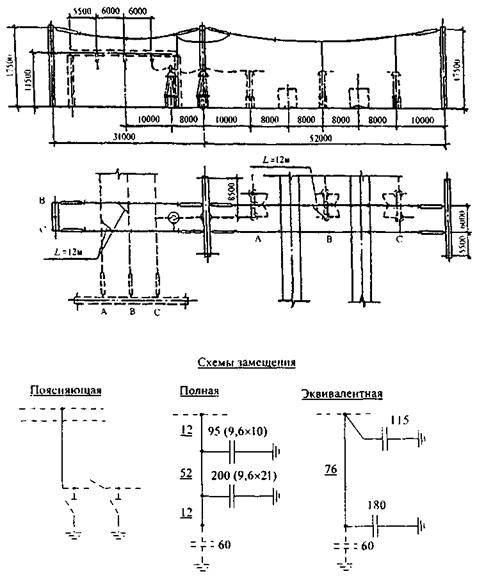

Рис. П30.7. Разрез по ячейке 1 (перемычка от шин к выключателям)

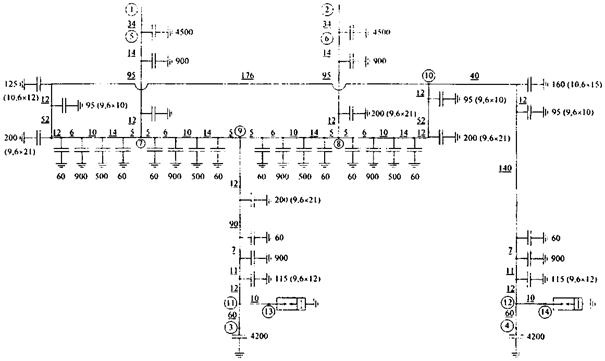

Рис П30.8. Полная схема замещения ПС

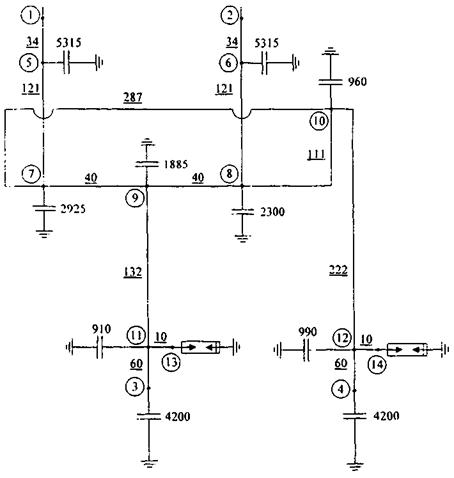

Рис. П30.9. Эквивалентная схема замещения ПС

Таблица П30.1

Входные емкости электрооборудования ПС 110 - 1150 кВ

№ пп

Наименование электрооборудования

Значения входных емкостей (пФ) для Uн, кВ

110

220

330

500

750

1150

1

Силовые трансформаторы и автотрансформаторы

1600

2000

3000

4200

4600

5000

2

Шунтирующие реакторы

-

-

-

1700

2000

2500

3

Трансформаторы напряжения серии НДК

-

-

-

4500

2900

2000

4

Конденсаторы связи и делители напряжения для отбора мощности

6400

3200

2100*)

7000

4500

2900

2000

5

Электромагнитные трансформаторы напряжения

300

300

300

500

-

-

6

Выключатели воздушные:

ВНВ;

-

-

250

250

350

550

ВВБ

130

150

250

250

500

-

7

Выключатели масляные:

МКП, У во включенном положении;

800

800

-

-

-

-

в отключенном положении;

500

500

-

-

-

-

ВМТ

40

60

-

-

-

-

8

Разъединители:

во включенном положении;

60

100

150

200

250

300

в отключенном положении

40

60

100

150

200

250

9

Разрядники и ограничители перенапряжений

60

80

100

150

200

250

10

Трансформаторы тока

150

150

900

900

900

1000

___________

*) Числитель - при трех элементах . Знаменатель - при двух элементах

Таблица П30.2

Результаты расчета удельной емкости и волнового сопротивления ошиновки ПС

Класс напряжения, кВ

Вид ошиновки

Высота ошиновки (с учетом стрелы провеса) по ярусам, м

Удельная емкость ошиновки по ярусам, пФ/м

Волновое сопротивление ошиновки по ярусам, Ом

верхний

средний

нижний

верхний

средний

нижний

расчетное значение

верхний

средний

нижний

расчетное значение

110

1´АС 300/39

10,3

6,8

5,0

7,5

7,9

8,3

7,7

447

422

404

425

220

2´АС 300/39

15,7

10,0

7,0

10,1

9,8

10,5

9,5

366

339

318

340

330

2´АС 300/39

13,7

8,7

7,5

9,3

10,1

10,3

9,7

358

331

322

340

500

3´АС 500/26

15,5

9,5

8,0

10,2

11,2

11,6

10,7

327

297

288

300

2´ПА 500

15,5

9,5

8,0

9,6

10,5

10,8

10,1

347

318

308

325

750

3´ПА 640

26,5

15,0

10,0

9,7

10,7

11,6

10,2

345

311

286

315

4´ПА 500

26,5

15,0

10,0

10,1

11,2

12,2

10,6

331

297

273

300

1150

4´ПА 640

33,3

-

15,0

9,8

-

11,4

9,8

341

-

293

315

5´ПА 500

33,3

-

5,0

10,1

-

11,7

10,1

329

-

282

300

ПРИЛОЖЕНИЕ 31

ДЕФОРМАЦИЯ ГРОЗОВЫХ ИМПУЛЬСОВ ПРИ РАСПРОСТРАНЕНИИ ПО ПРОВОДАМ НА ПОДХОДАХ К РУ

При прорыве молнии через тросовую защиту ВЛ на подходе к РУ или в результате обратного перекрытия линейной изоляции при ударе молнии в опоры на проводе или проводах появляется импульс атмосферного перенапряжения. При распространении по проводам фронт и амплитуда импульса деформируются под действием импульсной короны и потерь в земле. Наиболее тяжелые условия с точки зрения грозозащиты возникают при хорошей проводимости земли, когда докоронный порог, определяемый напряжением начала импульсной короны Uк, сохраняет практически исходную крутизну фронта (рис. П31.1).

При анализе переходного процесса в системе ВЛ-ПС в схеме замещения ВЛ вводится динамическая емкость для коронирующего провода и в процессе решения системы нелинейных дифференциальных уравнений многопроводной ВЛ учитывается влияние отраженных от ПС волн на величину этой емкости.*)

___________

*) Методика реализована в программе расчета грозоупорности подстанции, разработанной в СПбГТУ (Приложение 33).

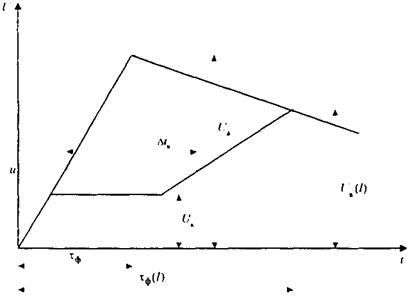

Рис П31.1. Деформация фронта грозовой волны под действием импульсной короны:

Uв и tф - амплитуда и длительность фронта исходного импульса; Uв(l) и tф(l) - амплитуда и длительность фронта грозового импульса

В оценочных расчетах деформация волны под действием импульсной короны рассчитывается по эмпирическим формулам:

а) ВНИИО

                                      (П31.1)

где Dtu - смещение ординаты u (MB) на фронте после пробега расстояния, равного длине l (км), мкс;

kn - коэффициент, учитывающий число составляющих расщепленного провода, принимается равным 1; 1,2; 1,5; 1,6 и 2 соответственно для 1, 2, 3, 4 - 5, 8, 12 составляющих в фазе;

Uк - напряжение начала импульсной короны, определяется по формуле

                                            (П31.2)

где Eк - напряженность начала короны, кВ/м:

                                      (П31.3)

в которой rпр - радиус составляющего провода в расщепленной фазе, м;

Rр - радиус расщепления фазы и rэ - эквивалентный радиус фазы (см. формулы (П16.11) и (П16.12)), м;

hср - средняя высота подвеса провода, м;

kр - коэффициент, учитывающий взаимный экранирующий эффект n составляющих, расположенных на окружности радиусом Rр (отн. ед.), равный

                                              (П31.4)

б) СПбГТУ -

                               (П31.5)

Форма фронта и амплитуда набегающей волны существенно зависит от заряда провода, обусловленного рабочим напряжением Uр. Суммарное напряжение на проводе ограничено импульсной прочностью линейной изоляции Uимп. При противоположных полярностях Uр и Uв корона может возникнуть только после перезаряда провода, поэтому амплитуда грозового импульса должна иметь большее значение, чем при совпадающих полярностях Uр и Uв (рис. 9.4).

ПРИЛОЖЕНИЕ 32

ОЦЕНКА ПОКАЗАТЕЛЕЙ НАДЕЖНОСТИ ГРОЗОЗАЩИТЫ ПС С ИСПОЛЬЗОВАНИЕМ МЕТОДА СТАТИСТИЧЕСКИХ ИСПЫТАНИЙ МОНТЕ-КАРЛО*)

___________

* Методика и программа разработаны во ВНИИЭ, см. Приложение 34.

32.1. Исходные положения

32.1.1. Многокомпонентный разряд молнии представляется двухкомпонентной моделью, в которой второй импульс заменяет воздействие серии из трех последующих. При этом расчетное распределение амплитуд тока последующих импульсов принимается по статистике наибольших амплитуд в серии из трех импульсов. Такая модель допустима: с точки зрения оценки надежности грозозащиты не имеет значения, на каком по порядку импульсе разряда молнии произошло перекрытие изоляции подстанционного оборудования.

32.1.2. Перенапряжения анализируются в трех точках: 1-ая точка - воздушная или газовая изоляция (линейный выключатель, холостой конец шин и др.); две другие точки - силовой трансформатор и реактор, два трансформатора и т.п.

32.1.3. Все переходные процессы на проводах ВЛ и ошиновке подстанции рассчитываются с учетом влияния рабочего напряжения на деформацию грозовой волны, на перекрытие линейной и подстанционной изоляции.

32.1.4. Грозовые импульсы, приходящие с ВЛ, рассматриваются с докоронным порогом, существенно влияющим на результаты расчета грозозащиты.

32.2. Оценка импульсной прочности изоляции при реальных грозовых воздействиях

32.2.1. Прочность внешней изоляции оборудования (вводов, разъединителей, выключателей и др.) обычно представляется вольт-секундной характеристикой (ВСХ) для стандартного испытательного импульса 1,2/50 мкс. Эта характеристика используется для оценки вероятности перекрытия изоляции при воздействиях, по форме близких к стандартному испытательному импульсу. При отсутствии вольт-секундной характеристики используются данные ТУ и ГОСТ по испытательным импульсным напряжениям. Испытательное напряжение срезанным импульсом принимается соответствующим ВСХ при времени 2 мкс, испытательное напряжение полным грозовым импульсом соответствует точке при 8 мкс. Подстановкой указанных значений в формулу ВСХ Горева-Машкиллейсона определяются коэффициенты В0 и Т0 графика допустимых воздействий

                                                    (П32.1)

Расчеты грозозащиты с использованием кривой допустимых воздействий, полученной по формуле (П32.1), дают определенные запасы, так как испытательные меньше 50 %-ных разрядных и пробивных напряжений.

32.2.2. Уточненное значение импульсной прочности изоляции при реальном грозовом импульсе определяется следующим образом:

• для рассматриваемого оборудования устанавливается вольт-секундная характеристика для прямоугольного импульса. ВСХ для импульса 1,2/50 мкс пересчитывается на импульс 0/∞;

• полученная характеристика описывается аналитическим выражением (П32.1) с выбором соответствующих значений В0 и Т0;

• в ходе расчета переходного процесса для каждого момента времени ti, начиная от tmin с шагом Dt, рассчитывается напряжение на рассматриваемом объекте ui и при иi ³ U50 определяется параметр

                                                  (П32.2)

• время, при котором выполняется неравенство

                                                      (П32.3)

считается временем среза импульса напряжения при перекрытии изоляции (tср).

Если ui стало меньше U50, а неравенство не выполнялось, принимается, что рассматриваемое воздействие не опасно для изоляции.

Рассчитываемые таким образом ВСХ для грозовых воздействий, приведенных на рис. 9.1, как правило, идут выше графика допустимых воздействий, рассчитанного по (П32.1), однако и при описанном способе корректировки ВСХ расчетные оценки грозозащиты ПС дают некоторый запас.

32.3. Алгоритм программы расчета

32.3.1. Для расчета вероятности появления на оборудовании ПС опасных перенапряжений от набегающих волн (ψпр - от прорывов молнии на провода и ψоп - от обратных перекрытий при ударе молнии в опору) используется метод статистических испытаний. Процедура расчета ψпр и ψоп имеет некоторые различия.

32.3.2. Алгоритм программы расчета ψпр построен следующим образом:

• с помощью датчика случайных чисел выбирается случайное число;

• используя его, определяется случайное значение Uр на синусоиде рабочего напряжения;

• аналогичным образом, используя каждый раз новые значения датчика случайных чисел и распределения вероятностей амплитуды, крутизны и длительности импульса первого грозового разряда, а также его удаленности от ПС, определяются их случайные значения;

• для сформированного первого грозового импульса корректируется ВСХ линейной изоляции и оценивается вероятность его среза; при срезе рассчитывается напряжение на сопротивлении заземления опоры;

• рассчитывается деформация полного или срезанного импульса после пробега по ВЛ и переходный процесс, вызванный им, на ПС; оценивается его опасность в упомянутых выше точках ПС.

Если линейная изоляция первым грозовым импульсом не перекрывается, то алгоритм повторяется для последующего импульса.

В конце расчета на печать ПЭВМ выводятся следующие значения:

                          (П32.4)

                    (П32.5)

где M1 и M2 - число испытаний схемы ПС импульсами от первого и последующего импульсов тока молнии;

m1, m2, m3 - число опасных воздействий на изоляции в трех выбранных точках ПС от первых импульсов;

m4 - число перекрытий линейной изоляции;

m12, m13, m23, m123 - количество случаев появления опасных воздействий от первых импульсов одновременно в нескольких точках ПС, например, линейного выключателя (событие 1) и силового трансформатора (событие 2), линейного выключателя (1) и реактора (3) и т.д.;

mав - число возможных аварийных случаев от первых импульсов, под которыми понимается выполнение во время одного испытания хотя бы одного из событий 1 или 2, или 3 (одновременное выполнение событий 1 и 2, 1 и 3, 2 и 3, 1, 2, 3 принимается за одну аварию).

Числа со штрихами соответствуют аналогичным, перечисленным выше событиям, но для последующих импульсов тока молнии.

32.3.3. В алгоритме для определения ψоп используется только первый импульс грозового разряда.

Результаты опасности импульсов от обратных перекрытий для изоляции ПС представляются аналогичными отношениями:

                                  (П32.6)

где Q - общее число статистических испытаний при анализе грозоупорности ПС от импульсов, возникающих при обратных перекрытиях,

q - число обратных перекрытий;

s1, s2, ..., sав - те же события, что и m1, m2, ..., mав, но происходящие от импульсов, возникающих при обратных перекрытиях.

При подстановке в (9.11) значений

 и                                           (П32.7)

определяется надежность грозозащиты аппарата с воздушной (газовой) изоляцией. Аналогичным образом оценивается надежность грозозащиты силовых трансформаторов, реакторов и пр. Используя отношения

рассчитывается надежность грозозащиты ПС в целом.

Результаты расчета ψпр и ψоп зависят от числа статистических испытаний и абсолютных значений определяемых величин.

При неудовлетворительной схеме грозозащиты величины ψпр и ψоп имеют большие значения и для их определения не требуется большого числа статистических испытаний.

При надежной схеме грозозащиты, т.е. когда рекомендованные показатели надежности грозозащиты (см. п. 9.7.2) существенно превышаются, величины ψпр и ψоп имеют малые значения и статистический разброс при их расчете может быть существенным. При выборе числа статистических испытаний необходимо исходить из рекомендованных показателей надежности грозозащиты. Например, если ожидаемая надежность грозозащиты превышает рекомендованное значение в 5 - 10 раз, то для расчетной надежности допустим доверительный интервал 20 - 40 %. Для большей точности расчетных оценок следует увеличить число статистических испытаний.

32.4. Пример расчета грозозащиты ПС

Объект исследований - пусковая схема ПС 750 кВ «Днепровская» с одной отходящей ВЛ 750 кВ, одним автотрансформатором (Uдоп.а = 1980 кВ) и одним шунтирующим реактором (Uдоп.р = 2120 кВ). На ПС были установлены два комбинированных разрядника типа РВМК-750 на расстоянии lр-а = 50 м от автотрансформатора и lр-р = 110 м от реактора.

Результаты расчетов приведены в табл. П32.1. В ней приняты следующие обозначения:

lр-а, lр-р - расстояния «разрядник - автотрансформатор» и «разрядник - реактор»;

lоз - длина опасной зоны, рассчитанная по методу, представленному в подразделе 9.6;

 - длина опасной зоны, определенная в процессе статистических испытаний рассматриваемой схемы;

 - число лет, которое потребовалось бы для регистрации Mv грозовых разрядов в участок lоп;

M1, M2 - то же самое, что в отношениях (П32.4) и (П32.5), приведенных выше;

ψа, ψр, ψл - соответствуют отношениям (П32.4) и характеризуют доли первых опасных импульсов, соответственно, для автотрансформатора, реактора и линейного выключателя;

, ,  - соответствуют отношениям (П32.5), т.е. долям последующих опасных импульсов для оборудования ПС (%);

ψаΣ, ψрΣ, ψлΣ - суммарные значения ψа и , ψр и  и т.д. (%);

Tа, Tр, Tл - показатели надежности грозозащиты, рассчитанные по зависимостям (9.11) и (9.12).

Оценки выполнены при двух вариантах расчетных условий: рабочее напряжение постоянно, полярности Uр и грозового импульса противоположны (2-ой столбец табл. П32.1); грозовой разряд равновероятен в течение периода рабочего напряжения (3-ий столбец табл. П32.1). В обоих случаях проведено по 3000 статистических испытаний. Из табл. П32.1 видно, что для автотрансформатора и реактора 750 кВ наибольшую опасность представляют последующие импульсы грозового разряда. Для линейного выключателя во втором варианте, соответствующем реальным условиям эксплуатации, в равной мере оказались опасными первые и последующие импульсы. При фиксированном значении рабочего напряжения расчетные показатели надежности грозозащиты автотрансформатора снизились на 28 %, реактора и линейного выключателя - примерно на 10 %. На рис. П32.1 приведены кривые ψаΣ, ψрΣ, ψлΣ и их доверительных интервалов в зависимости от числа проведенных статистических испытаний.

Доля опасных импульсов ψлΣ быстро достигает наибольшего значения (1,65 %), а затем медленно падает. После 3000 испытаний ψлΣ составляет 0,6 %, что соответствует надежности грозозащиты линейного выключателя примерно 3000 лет. Доверительные интервалы для рассчитанной величины составляют от -36 % до +60 %, т.е. надежность грозозащиты линейного выключателя находится в пределах 1250 - 4500 лет и превышает рекомендованную в п. 9.7.2 для ПС 750 кВ (1000 - 1200 лет).

Доля опасных волн для реактора ψрΣ составляет 1,6 % и надежность его грозозащиты - 1100 лет. После 600 испытаний ψрΣ колеблется около некоторого значения. Наибольшее отклонение от расчетного значения равно 15 %. Надежность грозозащиты реактора в пусковой схеме составляет 935 - 1265 лет. Полученные значения практически совпадают с рекомендованными значениями надежности (1000 - 1200 лет), и увеличение числа испытаний нецелесообразно.

Доля опасных волн для автотрансформатора ψаΣ наибольшая (7,0 %) и после 600 испытаний достигает своего предельного значения. Наибольшие отклонения от рассчитанного значения составляют 6 %, т.е. точность ее определения наибольшая. Надежность грозозащиты автотрансформатора 235 - 265 лет существенно ниже рекомендованной в п. 9.7.2 (1000 - 1200 лет), т.е. необходимы дополнительные грозозащитные мероприятия на период эксплуатации пусковой схемы.

Таблица П32.1

Результаты оценок надежности пусковой схемы ПС 750 кВ «Днепровская» (lр-а = 110 м, lр-р = 50 м, lо.з = 6,18 км,  км)

Параметры

Результаты при разных вариантах расчетных условий

Грозовые разряды при Uр = +610 кВ

Грозовой разряд равновероятен в течение всего периода рабочего напряжения

M1

3000

3000

M2

1472

1510

Tм

54000

54000

ψа, %

0,4

0,17

ψр, %

0

0

ψл, %

0,6

0,27

, %

6,6

5,5

, %

1,6

1,5

, %

0

0,27

ψаΣ, %

7

5,7

ψрΣ, %

1,6

1,5

ψлΣ, %

0,6

0,5

Tа

250

320

Tр

1100

1230

Tл

3000

3400

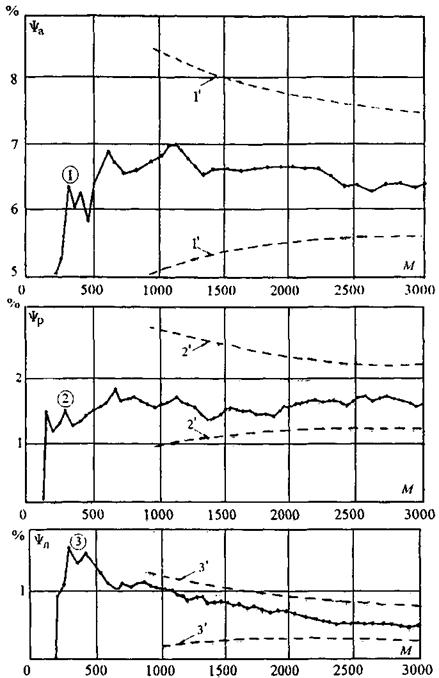

Рис. П32.1. Доля опасных волн () и ее доверительные интервалы () в зависимости от числа статистических испытаний для трех точек ПС:

1 - автотрансформатор (ψа и 1' - 1'); 2 - реактор (ψр и 2' - 2'); 3 - линейный выключатель (ψл и 3' - 3')

ПРИЛОЖЕНИЕ 33

СТАТИСТИЧЕСКИЙ МЕТОД АНАЛИЗА ГРОЗОЗАЩИТЫ ПС СОВМЕСТНО С ВЛ*)

______________

* Методика и программа разработаны в СПбГТУ, см. Приложение 34.

33.1. Исходные положения

33.1.1. Атмосферные перенапряжения, возникающие на ПС от грозовых волн, набегающих с ВЛ, моделируются в единой системе: молния - ВЛ - ПС.

33.1.2. Расчетный импульс тока молнии имеет косоугольный фронт и линейно спадающий хвост. Расчеты проводятся для одной обобщенной компоненты, без учета различия параметров импульса первой и последующих составляющих многократного разряда. Вероятность амплитуды и крутизны тока определяется с использованием экспоненциальных функций:

P(I > I1) = ехр(-0,04I1);                                               (П33.1)

P(A > А1) = ехр(-0,08А1).                                              (П33.2)

Предельные значения амплитуды тока молнии и длины импульса принимаются по данным табл. 1.2 (Раздел 6).

33.1.3. Волновое сопротивление канала молнии рассчитывается по формуле:

zм = 140(1 + 240A).                                                     (П33.3)

33.1.4. Перенапряжения в системе ВЛ-подстанция моделируются с помощью метода бегущих волн. Волны записываются в виде цифровых последовательностей с постоянным шагом по времени Dl. Шаг по времени является производным от шага расчета по длине Dl, принимаемом обычно в диапазоне 5 - 30 м. ВЛ моделируется в многопроводной подстановке, но в большинстве случаев принимается 2 провода - фазный провод и трос.

Деформация волны вследствие влияния сопротивления земли и проводов моделируется включением RL-двухполюсников, параметры которых зависят от спектра импульса. Влияние импульсной короны моделируется включением динамической емкости, рассчитанной по эмпирической формуле

                                        (П33.4)

где cо - геометрическая емкость;

Uк - напряжение начала короны;

тn - 1,3 для положительной полярности и 0,63 для отрицательной полярности.

На подстанции деформация волн не учитывается.

33.1.5. Перекрытие линейной изоляции определяется разностью напряжений между проводом и тросом, в формировании которых участвуют и отражения от узлов подстанции и соседних опор. Вероятность перекрытия рассчитывается для каждой опоры по пути движения волн к подстанции.

Перекрытие гирлянды изоляторов определяется путем сопоставления воздействующего напряжения с ее вольт-секундной характеристикой (ВСХ), которая описывается формулой:

                                               (П33.5)

Параметры формулы определяются, как и в Приложении 32, через импульсное разрядное напряжение при предразрядном времени 2 мкс и 50 %-ное разрядное напряжение (при 20 мкс) с учетом их полярности. Разность в полярности особо существенна при анализе грозозащиты ПС 500 кВ и выше.

33.1.6. Допустимое напряжение на каждом аппарате (Uдоп) представляется двумя участками: некоторой зависимостью U(t), описываемой 10 парами значений напряжения и времени, и ВСХ внешней изоляции. Зависимость U(t) моделирует допустимое напряжение для главной изоляции, которое определяется полной испытательной волной и учитывает предельную крутизну напряжения на трансформаторе, опасную для продольной изоляции обмоток.

33.1.7. Рабочее напряжение в расчетах грозозащиты ПС 500 кВ и выше учитывается путем задания ненулевых начальных условий как для напряжений на подстанционном оборудовании, так и для прямых и обратных волн (0,5Uр).

Для ПС напряжением до 330 кВ рабочее напряжение учитывается только уменьшением допустимого напряжения для трансформаторов по формуле

                                           (П33.6)

где Uп.в - амплитуда испытательного напряжения полной волны.

33.1.8. Защитные аппараты ОПН и вентильные разрядники (ВР) моделируются нелинейными вольт-амперными характеристиками, которые аппроксимируются отрезками прямых. ВСХ для ВР задаются по уравнению гиперболы. При определении момента срабатывания разрядника учитывается наличие колебательной составляющей в напряжении, что приводит к запаздыванию его срабатывания.

33.2. Алгоритм программы расчета

33.2.1. Методика базируется на совместном расчете переходных процессов в линии и подстанции. С этой целью объединяется последний узел модели ВЛ с узлом подстанции, к которому эта ВЛ присоединена, рис. П33.1. На ближайшей к подстанции опоре трос присоединен к контуру заземления ПС. Пораженный провод ВЛ соединяется с однолинейной схемой замещения ПС.

Эквивалентная схема ПС в однофазной постановке включает в себя наиболее ответственные аппараты (трансформаторы, реакторы, выключатели, конденсаторы связи), которые моделируются входными емкостями, защитные аппараты (ОПН или вентильные разрядники), заменяющиеся нелинейными активными сопротивлениями. Все участки проводов между узлами подстанции моделируются отрезками линии без потерь.

Импульс подается либо непосредственно на фазный провод (прорывы мимо тросовой защиты), либо на трос (обратные перекрытия) в месте их присоединения к опоре. В процессе развития переходного процесса линейная изоляция между проводом и тросом перекрывается под действием напряжения (Ux - Uf). В схеме учитываются сопротивления заземления опор, индуктивности опор и взаимоиндукция пораженной опоры и канала молнии.

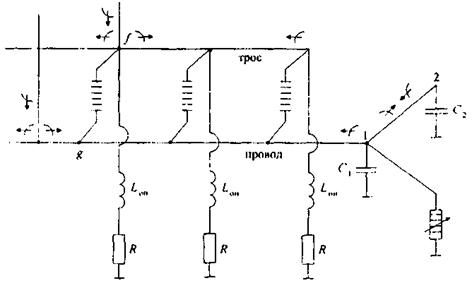

Рис. П33.1. Модель линии и подстанции для расчета волновых процессов в системе молния - ВЛ - подстанция

33.2.2. Анализ волнового процесса в системе молния - ВЛ - ПС основывается на решении телеграфных уравнений для напряжений в виде суммы прямых и обратных волн, распространяющихся по проводам со скоростью света. Волны записываются последовательностью прямоугольных волн, длительностью Dt каждая. При расчете напряжений в узловых точках используется правило эквивалентной волны и эквивалентной ЭДС, причем для ВЛ в многопроводной постановке.

33.2.3. Основным этапом расчета является определение кривой опасных волн (КОВ) - совокупности ординат амплитуды и крутизны импульса тока молнии при неизменном расстоянии точки удара на ВЛ от входа подстанции, приводящих к появлению на исследуемом элементе подстанции напряжений, равных допустимому значению. КОВ является границей между воздействиями, приводящими к появлению опасных перенапряжений, и не приводящих к этому. Рассматривая различные случаи поражения линии ударами молнии: в непосредственной близости от подстанции, затем на небольшом расстоянии от подстанции и далее на больших расстояниях, несколько раз определяются кривые опасных волн. По мере удаления точки удара молнии от входа подстанции площади опасных областей будут уменьшаться. Показатели надежности грозозащиты подстанции определяются путем интегрирования по всему объему опасных волн с учетом плотности вероятностей амплитуды и крутизны тока молнии и поражаемости ВЛ на подходе к ПС.

33.2.4. Области и объем опасных волн рассчитываются для двух типов поражения ВЛ - прорывов молнии на провода и при обратных перекрытиях с опоры на провод. Область может быть представлена в координатах - амплитуда волны напряжения (Uв) и длительность фронта импульса (tф) (рис. П33.2), или в координатах - амплитуда (I), крутизна (A) тока молнии (для большей наглядности - I и IIA (рис. П33.3). Снизу область ограничена кривой опасных параметров (волн) - КОВ, представляющей совокупность критических значений опасных параметров волн, возникающих при ударе молнии в ВЛ на расстоянии li от ПС. Ниже этой кривой находятся неопасные, выше опасные для оборудования подстанции волны. Как правило, нижние слева точки КОВ соответствуют несрезанным волнам, т.е. волнам, не вызывающим перекрытие линейной изоляции (например, волна 1 на рис. П33.2), затем срезанным волнам трапецеидальной формы (волна 2 на рис. П33.2) с косоугольным фронтом  и спадом напряжения после среза до величины, определяемой сопротивлением заземления опоры. При определенной амплитуде срез волны произойдет при времени, равном длине фронта волны (волна 3 на рис. П33.2). Это будет соответствовать точке условного пересечения КОВ и ВСХ линейной изоляции (точка N на рис. П33.2 и точка N' на рис. П33.3).

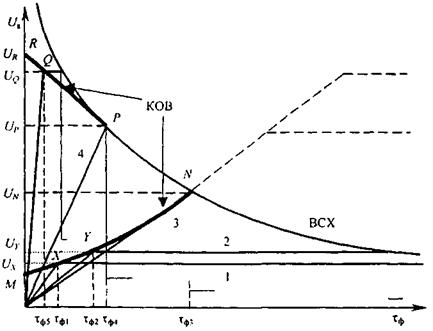

Рис. П33.2. Области параметров опасныхволн в координатах Uв и tф

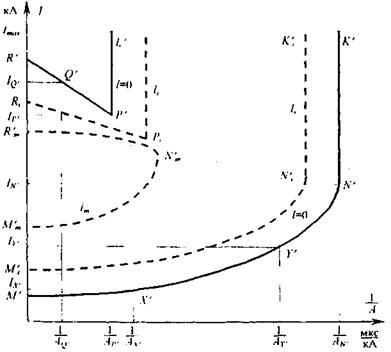

Рис. П33.3. Область существования параметров опасных волн в координатах I, 1/А

Из рис. П33.2 следует, что все волны с крутизной, равной крутизне волны 3 и амплитудой больше UN, при малых сопротивлениях заземления опор будут создавать практически одинаковые перенапряжения на ПС. Независимость перенапряжении or амплитуды этих волн дает вертикальную границу N'K' нa рис. П33.3.

Волны, находящиеся выше КОВ, безусловно являются опасными для ПС. Но дальнейшее увеличение крутизны воздействия с амплитудой более UN приводит к более раннему перекрытию линейной изоляции на фронте волны и срабатыванию защитных разрядников (при их использовании). Начиная с некоторой крутизны (волна 4 на рис. П33.2), приходящие на подстанцию волны становятся настолько короткими, что не создают опасных перенапряжений. Волне 4 соответствует точка P на рис. П33.2 и P' на рис. П33.3 с координатами I4 и 1/AА и вертикальная граница P'L'. В результате появляется дополнительная граница, идущая от точки P (P' на рис. П33.3) влево. Волны с амплитудой, превышающей или равной UP, будут опасны для подстанции в случае большей крутизны фронта и срезом волны после ее амплитуды (волна 5 на рис. П33.2). Параметры таких волн лежат на кривой P'R', которую называют верхней КОВ Область M'N'K'L'P'R' является областью опасных волн при прорыве молнии на расстоянии l - 0 от входа ПС. Аналогичным образом можно выполнить построения для различных li. При удалении от входа подстанции нижняя и верхняя КОВ сближаются. Реальная крутизна расположения кривых опасных волн в каждом случае будет зависеть от конкретных условий, но общие закономерности - преимущественно монотонно нарастающий характер нижней КОВ с увеличением li и убывающий для верхней КОВ сохраняются.

При ударах молнии в трос или опору ВЛ с последующим обратным перекрытием гирлянды изоляторов кривые опасных волн имеют несколько другой характер. Волны, возникающие после перекрытия, имеют весьма крутой фронт, поэтому КОВ, как правило, меньше зависят от длины фронта исходных волн. Верхние КОВ практически отсутствуют, а нижние в координатах (I, 1/А) не имеют вертикальной границы, однако общие закономерности остаются прежними.

33.2.5. Поиск точек КОВ представляет итерационный процесс. Нулевое приближение значения амплитуды волны, подаваемой на подстанцию, определяется по минимальному разрядному напряжению Umin из формулы (П33.5) для ВСХ линейной изоляции, а именно:

                                (П33.6)

Как показала практика расчетов, в этом случае  расположено, как правило, ниже точки пересечения КОВ и условной границы определения КОВ слева (рис. П33.4). По этой формуле для  находится длина фронта  нулевого приближения, соответствующего заданной границе. Для полученных величин  и  рассчитывается переходный процесс в схеме замещения системы ВЛ-подстанция и перенапряжения на каждом шаге расчета сравниваются с Uдоп(t), например, для трансформатора. Находится «невязка», соответствующая нулевому приближению (рис. П33.5):

                                                (П33.7)

по которой определяется первое приближение амплитуды волны . Процесс следующих итерационных приближений иллюстрируют рис. П33.4 и рис. П33.5.

Описанный итерационный процесс поиска точек КОВ является приближением по функции, т.е. по напряжению на исследуемом аппарате. Для ускорения сходимости параллельно проводится приближение по аргументу, т.е. по амплитудам импульса тока молнии.

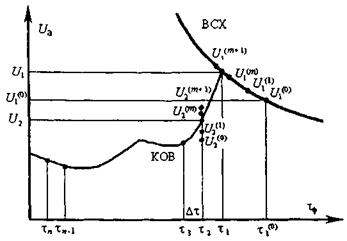

Рис. П33.4. Последовательность определения точек КОВ

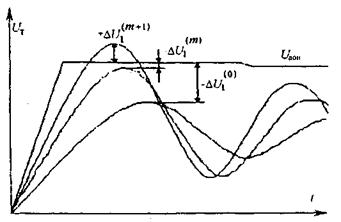

Рис. П33.5. Определение «невязки» (DU) в процессе итерационного расчета координат точек КОВ

33.3. Пример расчета грозозащиты подстанции

Анализ грозоупорности выполнен для ПС 500 кВ, используемой в качестве примера составления схемы замещения (Приложение 30). Показатели грозоупорности получены с учетом полной гаммы набегающих на ПС волн, возникающих на ВЛ в результате прорывов молнии на провода и обратных перекрытий при поражении опор и тросов на подходе. В табл. П33.1 - П33.17 представлены исходные данные и результаты для одного из расчетов. Эта серия таблиц дает пример сервисной обработки вводимой информации и работы программного комплекта. В качестве защитных аппаратов используются ОПН. В соответствии с нумерацией узлов, приведенной на схеме подстанции (рис. П30.9), анализируются перенапряжения на силовых трансформаторах, расположенных в узлах 3 и 4 от грозовых волн, набегающих с ВЛ1 и ВЛ2. ОПН расположены в узлах 13 и 14. Расстояние между каждым трансформатором и соответствующим ОПН варьировалось от 60 до 230 м. Всего было выполнено 80 вариантов расчетов, результаты которых сведены в табл. П33.14 - П33.17.

В табл. П33.1 - П33.11 приведены исходные данные для расчета кривых опасных волн и показателя надежности грозозащиты для одного из вариантов, а именно, трансформатора в узле 3 (табл. П33.10), при прорывах молнии мимо тросовой защиты ВЛ1 (узел 1), что зафиксировано в табл. П33.9. Параметры, используемые для расчета вольт-секундной характеристики для прорывов молнии, приведены в табл. П33.8. Расстояние между вторым трансформатором (узел 3) и ОПН (узел 13), а также между трансформатором (узел 4) и ОПН (узел 14) составляет 150 м (табл. П33.3). Сопротивление заземления опор - 10 Ом (табл. П33.8). В программе предусмотрена возможность изменения некоторых расчетных параметров, таких как: шаг расчета по длине, погрешности определения точек КОВ, набор расстояний между местом удара молнии и шинами подстанции (длины подхода), для которых определяются КОВ (табл. П33.9); число расчетных точек КОВ, время окончания расчета перенапряжений и начальная амплитуда импульса молнии (табл. П33.10). Для удобства ориентации в списке базы данных в табл. П33.1 предусмотрена позиция «Краткое описание варианта расчета» (табл. П33.1). В процессе расчета одного варианта накапливаются параметры кривых опасных волн, сведенные в табл. П33.12. Окончательные результаты расчета одного варианта - показатели грозоупорности Nн.в и Tн.в для трансформатора в узле 3 от грозовых волн, набегающих с ВЛ1 от прорывов молнии на провода, при удалении ОПН на 150 м от защищаемого трансформатора - приведены в табл. П33.13. Эти же результаты вошли в итоговую табл. П33.14.

Рекомендуемое значение Tн.в для трансформаторов 500 кВ оценивается значением 800 - 1000 лет. Из табл. П33.14 и П33.16 видно: при расстоянии между ОПН и трансформатором (60 - 120) м, что соответствует реальной схеме конкретной подстанции, и сопротивлении заземления опор R = 10 Ом, трансформатор будет надежно защищен. При сопротивлении заземления опор ВЛ, равной 20 Ом, расстояние 60 м является уже недопустимым. Длина опасного подхода определяется в ходе каждого конкретного расчета. Например, для варианта, приведенного в табл. П33.14, длина подхода ВЛ, с которой могут прийти опасные для ПС волны, составляет 1000 м.

Время, затраченное на выполнение всей серии расчетов и обработку результатов, составило около трех часов машинного времени на стандартной ПЭВМ.

Таблица П33.1

Вариант расчета

Класс напряжения

500 кВ

Дата расчета

20.10.98

Номер варианта

44

Краткое описание варианта расчета

РУ:ВЛ1.Т.З, пр., lГ.ОПН = 150 м, R = 10 - Tн.в = 940

Таблица П33.2

Схема подстанции

Количество узлов (до 100)

14

Высота подвеса ошиновки., м

11,0

Количество участков ошиновки (до 100)

14

Число составляющих проводов

3

Количество подходящих ВЛ (до 10)

2

Радиус составляющего провода, мм

13,80

Количество разрядников и ОПН (до 10)

2

Радиус расщепления, м

0,230

Сопротивление заземления контура подстанции. Ом

0,5

Удельное сопротивление грунта. Ом · м

200

Таблица П33.3

Топология схемы

Номер линии

Длина, м

Номера соединяемых узлов

1

34,0

1

5

2

34,0

2

6

3

150,0

3

11

4

60,0

4

12

5

121,0

5

7

6

121,0

6

8

7

40,0

7

9

8

287,0

7

10

9

40,0

8

9

10

111,0

9

10

11

132,0

9

11

12

222,0

10

12

13

10,0

11

13

14

10,0

12

14

Таблица П33.4

Емкости в узлах схемы

Номер узла

Емкость, пФ

1

0,0

2

0,0

3

4200,0

4

4200,0

5

5315,0

6

5315,0

7

2925,0

8

2300,0

9

1885,0

10

960,0

11

910,0

12

990,0

13

0,0

14

0,0

Таблица П33.5

Вольт-амперные характеристики разрядников и ОПН

Номер разрядника или ОПН

1-я точка ВАХ

2-я точка ВАХ

3-я точка ВАХ

I, кА

U, кВ

I, кА

U, кВ

I, кА

U, кВ

1

1,0

780

5,0

860

10,0

920

2

1,0

780

5,0

860

10,0

920

Таблица П33.6

Вольт-секундные характеристики разрядников

Номер разрядника или ОПН

1-я точка ВСХ

2-я точка ВСХ

3-я точка ВСХ

Начальное напряжение

t, мкс

U, кВ

t, мкс

U, кВ

t, мкс

U, кВ

t, мкс

1

0,01

0,0

1,0

0,0

10,0

0,0

0,0

2

0,01

0,0

1,0

0,0

10,0

0,0

0,0

Таблица П33.7

Параметры проводов ВЛ

Номер ВЛ

Высота подвеса проводов, м

Количество расщепленных составляющих

Радиус составляющего провода, мм

Радиус расщепления провода, м

1

15,7

3

13,8

0,23

2

15,7

3

13,8

0,23

Таблица П33.8

Параметры пораженной ВЛ

Номер ВЛ, по которой приходит воздействие (пораженной ВЛ)

1

Расчетное число проводов в пораженной ВЛ

2

Номер провода

Средняя высота подвеса провода, м

Расстояние по горизонтали от оси опоры до провода, м

Количество составляющих проводов

Радиус составляющего провода, мм

Радиус расщепления, м

1

15,70

0,00

3

13,80

0,230

2

26,80

4,50

1

5,50

1,0

Вольт-секундная характеристика изоляции ВЛ

А0, MB

2,244

B0, мкс

1,942

Расстояние до первой опоры, м

200,0

Длина пролета, м

450,0

Сопротивление заземления опоры, Ом

10,0

Индуктивность опоры, мкГн

16,0

Взаимная индуктивность молнии и опоры, мкГн

6,40

Таблица П33.9

Параметры расчета

Учет прорывов молнии через тросовую защиту

да*)

Учет обратных перекрытий с опоры на провод

нет*)

Расчет кривых опасных волн (КОВ)

да

Волновое сопротивление канала молнии. Ом

1000,0

Шаг расчета по длине, м

5,00

Погрешность определения первой точки КОВ, о.с.

0,001

Погрешность определения прочих точек КОВ, о.с.

0,005

Число вариантов длин полхода (до 10)

9

Номер варианта

Длина, м

Номер варианта

Длина, м

1

0,0

6

300,0

2

20,0

7

500,0

3

50,0

8

700,0

4

100,0

9

1000,0

5

200,0

10

0,0

___________

*) «да» и «нет» - ключи, показывающие используемый в данной серии расчетов вариант («да») задания исходных воздействий

Таблица П33.10

Параметры расчета КОВ

Число расчетных точек на КОВ (до 10)

5

Номер узла, для которого рассчитывается КОВ

3

Время окончания каждого расчета перенапряжений, мкс

50,0

Начальная амплитуда импульса напряжения молнии, MB

2,0

Максимальная амплитуда импульса молнии, MB

100,0

Коэффициент уменьшения импульса U(tкв)/Um

0,010

к заданному моменту времени tкв, мкс

200,0

Массив огибающих допустимых напряжений на обследуемом аппарате

N (до 10)

U, мв

t, мкс

1

1,430

0,0

2

1,430

1,0

3

1,430

100,0

4

1,430

200,0

Таблица П33.11

Исходные данные для расчета надежности грозозащиты

Количество грозовых часов

40,0

Показатель экспоненты для функции распределения крутизны

12,5

Показатель экспоненты для функции распределения амплитуды

25,0

Число ударов молнии на 100 км, 100 грозовых часов

94,10

Угол тросовой защиты, град.

22,7

Высота подвеса троса, м

32,0

Таблица П33.12

Результаты расчета кривых опасных волн

Длина подхода 0,0 м

Длина подхода 20,0 м

Нижняя КОВ

Верхняя КОВ

Нижняя КОВ

Верхняя КОВ

t, мкс

U, MB

t, мкс

U, MB

t, мкс

U, MB

t, мкс

U, MB

0,769

7,66

-

-

0,769

7,7

-

-

1,54

8,08

-

-

1,54

8,12

-

-

2,31

8,98

-

-

2,31

9,02

-

-

3,07

10,4

-

-

3,07

10,5

-

-

3,84

12,4

-

-

3,84

12,4

-

-



Длина подхода 50 м

Длина подхода 100 м

Нижняя КОВ

Верхняя КОВ

Нижняя КОВ

Верхняя КОВ

t, мкс

U, MB

t, мкс

U, MB

t, мкс

U, MB

t, мкс

U, MB

0,768

7,81

-

-

0,768

7,96

-

-

1,54

8,25

-

-

1,54

8,43

-

-

2,3

9,19

-

-

2,3

9,41

-

-

3,07

10,8

-

-

3,07

11,0

-

-

3,84

12,7

-

-

3,84

13,1

-

-



Длина подхода 200,00 м

Длина подхода 300,00 м

Нижняя КОВ

Верхняя КОВ

Нижняя КОВ

Верхняя КОВ

t, мкс

U, MB

t, мкс

U, MB

t, мкс

U, MB

t, мкс

U, MB

0,386

8,31

-

-

0,385

8,49

-

-

0,771

8,31

-

-

0,771

8,65

-

-

1,16

8,51

-

-

1,16

8,90

-

-

1,54

8,80

-

-

1,54

9,28

-

-

1,93

9,25

-

-

1,93

9,79

-

-



Длина подхода 500,00 м

Длина подхода 700,00 м

Нижняя КОВ

Верхняя КОВ

Нижняя КОВ

Верхняя КОВ

t, мкс

U, MB

t, мкс

U, MB

t, мкс

U, MB

t, мкс

U, MB

0,193

8,75

-

-

0,193

9,13

-

-

0,386

8,96

-

-

0,386

9,45

-

-

0,578

8,96

-

-

0,578

9,45

-

-

0,771

9,28

-

-

0,771

9,69

-

-

0,964

9,28

-

-

0,963

9,97

-

-



Длина подхода 1000,00 м

Длина подхода м

Нижняя КОВ

Верхняя КОВ

Нижняя КОВ

Верхняя КОВ

t, мкс

U, MB

t, мкс

U, MB

t, мкс

U, MB

t, мкс

U, MB

0,0963

10,2

0,0962

11,6

-

-

-

-

0,193

10,2

0,192

11,4

-

-

-

-

0,289

10,2

0,289

11,3

-

-

-

-

0,385

10,5

0,385

11,3

-

-

-

-

0,481

10,5

0,481

11,1

-

-

-

-

Таблица П33.13

Результаты расчета надежности грозозащиты**

Показатель грозоупорности, Nн.в

0,000576

Число лет безаварийной работы. Tн.в

1740

Примечания:

** Приведенные в табл. П33.13 показатели грозоупорности Nн.в, и Tн.в получены для трансформатора (узел 3) при прорывах молнии мимо тросовой защиты ВЛ1 (узел 1). Расстояние между трансформатором и защитным аппаратом - ОПН (узлами 3 и 13 и узлами 4 и 14) составляет 150 м. Сопротивление заземления опор - 10 Ом. Исходные данные приведены в таблицах П33.1 - П33.11, промежуточные результаты в виде серий кривых опасных волн в табл. П33.12.


Таблица П33.14

Результаты расчета надежности грозозащиты трансформатора в узле 3 подстанции 500 кВ при варьировании расстояний между трансформатором и защитным аппаратом
(узел 13). (Rз = 10 Ом)

lТ.ОПН, м

Прорывы мимо тросовой защиты

Обратные перекрытия

Сумма

Удары в ВЛ1

Удары в ВЛ2

Сумма

Удары в ВЛ1

Удары в ВЛ2

Сумма

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

60

0,000026

37500

0,000067

14900

0,000094

10600

0,000340

2940

0,000001

1547000

0,000341

2940

0,000435

2290

85

0,000051

19200

0,000041

24000

0,000094

10600

0,000098

10200

0,000001

2218000

0,000099

10100

0,000193

5180

120

0,000139

7190

0,000078

12800

0,000218

4580

0,000612

1630

0,000267

3730

0,000880

1140

0,001098

910

150

0,000575

1740

0,000532

1880

0,001108

910

0,000407

2460

0,000358

2790

0,000765

1310

0,001874

540

230

0,000500

2000

0,000790

1260

0,001292

780

0,001751

570

0,001475

680

0,003225

310

0,004511

220

Таблица П33.15

Результаты расчета надежности грозозащиты трансформатора в узле 3 подстанции 500 кВ при варьировании расстояний между трансформатором и защитным аппаратом
(узел 13). (Rз = 20 Ом)

lТ.ОПН, м

Прорывы мимо тросовой защиты

Обратные перекрытия

Сумма

Удары в ВЛ1

Удары в ВЛ2

Сумма

Удары в ВЛ1

Удары в ВЛ2

Сумма

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

60

0,000030

33800

0,000140

7130

0,000170

5900

0,003047

330

0,000001

1547000

0,003040

330

0,003209

314

85

0,000064

15700

0,000042

24030

0,000105

9500

0,003678

280

0,003644

280

10,007335

140

0,007416

135

120

0,000388

2590

0,000087

11460

0,000475

2110

0,004723

200

0,004527

220

0,009213

110

0,009644

104

150

0,000140

7170

0,000267

3730

0,000406

24600

0,008053

120

0,004469

220

0,012546

80

0,012988

78

230

0,000593

1680

0,000590

0

0,001183

850

0,011649

85

0,010947

90

0,022802

44

0,023726

43

Таблица П33.16

Результаты расчета надежности грозозащиты трансформатора в узле 4 подстанции 500 кВ при варьировании расстояний между трансформатором и защитным аппаратом
(узел 14). (Rз = 10 Ом)

lТ.ОПН, м

Прорывы мимо тросовой защиты

Обратные перекрытия

Сумма

Удары в ВЛ1

Удары в ВЛ2

Сумма

Удары в ВЛ1

Удары в ВЛ2

Сумма

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

60

0,000023

43070

0,000066

15160

0,000089

11220

0,000001

1375000

0,000001

1675000

0,000013

756000

0,000092

10900

85

0,000051

19410

0,000152

6580

0,000203

4920

0,000001

2902000

0,000001

2311000

0,000001

1283000

0,000204

4900

120

0,000170

5880

0,000084

11890

0,000254

3940

0,000231

4320

0,000242

4140

0,000473

2110

0,000727

1370

150

0,000531

1880

0,000524

1900

0,001054

940

0,000298

3360

0,000304

3290

0,000602

1660

0,001657

610

230

0,000788

1270

0,000789

1270

0,001576

630

0,001513

665

0,001386

720

0,002895

350

0,001577

630

Таблица П33.17

Результаты расчета надежности грозозащиты трансформатора в узле 4 подстанции 500 кВ при варьировании расстояний между трансформатором и защитным аппаратом
(узел 14). (Rз = 20 Ом)

lТ.ОПН, м

Прорывы мимо тросовой защиты

Обратные перекрытия

Сумма

Удары в ВЛ1

Удары в ВЛ2

Сумма

Удары в ВЛ1

Удары в ВЛ2

Сумма

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

Nн.в, 1/год

Tн.в, лет

60

0,000035

28500

0,000066

15160

0,000101

9890

0,003396

300

0,001428

700

0,004830

200

0,004931

200

85

0,000066

15140

0,000038

26400

0,000104

9610

0,004424

220

0,003452

300

0,007880

130

0,007945

126

120

0,000094

10610

0,000070

14200

0,000164

6080

0,000275

3620

0,004298

240

0,004569

220

0,004749

200

150

0,000270

3700

0,000095

10500

0,000365

2740

0,004673

220

0,004690

204

0,009368

110

0,009693

104

230

0,000183

5470

0,000183

5490

0,000365

2740

0,007837

130

0,009732

100

0,017501

57

0,017817

55


ПРИЛОЖЕНИЕ 34

ПЕРЕЧЕНЬ ПРОГРАММ ДЛЯ ПЭВМ ПО РАСЧЕТУ ГРОЗОУПОРНОСТИ ВОЗДУШНЫХ ЛИНИЙ И ПОДСТАНЦИЙ

1. Название программы. Расчет числа грозовых отключений ВЛ 110 кВ и выше с тросом и без троса (расчетные случаи: удар в опору; удар в трос в пролете, прорыв на провод).

Разработчик - НИИПТ.

Язык программирования - СИ.

Характеристика алгоритма. Соответствует методике расчета грозоупорности ВЛ, использованной в «Руководстве по защите электрических сетей 6 - 1150 кВ от грозовых и внутренних перенапряжений» РД 34.35.125-93 (1-ая редакция).

Основу алгоритма составляет расчет перенапряжений на линейной изоляции с учетом электромагнитного поля канала молнии и (определение вероятности перекрытия изоляции через интегрирование области опасных параметров (амплитуды и крутизны тока молнии).

Предусмотрен учет влияния ценообразования в грунте при стекании импульсного тока на изменение сопротивления заземления опор (при наличии данных о конструкции заземлителя и удельном сопротивлении грунта).

Конечные результаты расчета. Удельные показатели на 100 км и 100 грозовых часов и абсолютные для фактической длины и продолжительности гроз в часах по следующим параметрам:

• число ударов молнии в опоры, трос, провода и общее в линию в год;

• число грозовых отключений ВЛ при перекрытии изоляции общее и от ударов в опоры, трос, провода в год;

• распределение числа перекрытий изоляции от ударов в опору и трос по проводам.

Сервисная обработка расчета:

а) предусмотрен контроль правильности ввода исходных данных;

б) вывод сообщения об ошибках при выполнении математических функций:

в) оформление выдачи таблиц с исходными данными и результатами расчета.

Апробация программы. Программа внедрена в энергосистемах: Донбассэнерго, Ленэнерго, Татэнерго и Пермьэнерго. Учтены пожелания пользователей этих энергосистем по оформлению процесса расчета.

Программа использовалась при разработке справочных кривых Приложения 23.

2. Название программы. Расчет числа грозовых отключений одновременно двух цепей ВЛ на двухцепных опорах (расчетные случаи: удар в опору, удар в трос в пролете, прорыв на провод).

Разработчик - НИИПТ.

Язык программирования - СИ.

Характеристика алгоритма. Программа разработана на базе алгоритма программы № 1, дополненного расчетом вероятности второго перекрытия на том же воздействующем импульсе. Для этого с момента первого перекрытия изоляции одного из проводов производится изменение схемы для расчета распределения импульсного тока между тросами и опорой, в которой увеличивается число тросов (провод с перекрытой изоляцией начинает выполнять функцию троса), пересчитываются коэффициенты связи и индуктивность тросов. При расчете вероятности второго перекрытия принимается, что импульсная прочность линейной изоляции при воздействии импульса со срезом увеличивается.

Алгоритм программ позволяет рассчитать число первых и вторых перекрытий при различии конструктивных параметров цепей; например: разная фазировка проводов по цепям; неодинаковая импульсная прочность линейной изоляции по цепям и проводам каждой цепи; подвеска на общих опорах ВЛ разного класса номинального напряжения и пр.

Конечные результаты расчета. Дополнительно к информации, выводимой в программе № 1, выводится число грозовых отключений одновременно обеих цепей и общее число грозовых отключений от первых перекрытий изоляции цепи и отключений от вторых перекрытий в результате развития перекрытия изоляции соседней цепи.

Сервисная обработка расчета.

Аналогична программе № 1

Апробация программы. Программа использовалась при разработке справочных кривых Приложения 23.

3. Название программы. Расчет числа грозовых отключений от обратных перекрытий при ударе молнии в опоры ВЛ, проходящих в районах с высоким удельным сопротивлением грунта.

Разработчик - Институт физико-технических проблем энергетики Севера Кольского научного центра РАН.

Язык программирования - Фортран.

Характеристика алгоритма. Методика расчета грозоупорности ВЛ «Руководства по защите электрических сетей 6 - 1150 кВ от грозовых и внутренних перенапряжений» РД 34.35.125-93 дополнена учетом волновых процессов и ближайших к месту удара молнии пролетах ВЛ и в протяженных заземлителях.

Конечные результаты расчета. Обьем выводимой информации аналогичен программе № 1.

Сервисная обработка расчета. Аналогична программе № 1.

Апробация программы. Использовалась при расчете грозоупорности ВЛ Колэнерго

4. Название программы.*) Расчет дополнительного числа грозовых отключений от волн, набегающих на опоры с ослабленной изоляцией, установленные на трассе ВЛ с деревянными опорами.

___________

*) Программа реализована на ЭВМ типа ЕС, может быть переведена на ПЭВМ по договору с Заказчиком.

Разработчик. - НИИПТ.

Язык программирования - ПЛ-1.

Характеристика алгоритма. Вероятность перекрытия на опоре с ослабленной изоляцией от грозовых волн, набегающих с прилегающих участков ВЛ, рассчитывается с учетом распределения точки удара молнии и деформации волн при распространении по проводам за счет потерь энергии на импульсную корону.

Конечные результаты расчета. Число дополнительных грозовых отключений от волн, набегающих на опоры с ослабленной изоляцией:

• при длине прилегающего участка, равного длине «опасной зоны», при пробеге которой волна с амплитудой, критической для нормального уровня изоляции (на деревянной опоре) затухает до амплитуды, безопасной для ослабленной изоляции;

при фактических длинах прилегающих участков, в том числе меньших длины «опасной зоны» и равных половине расстояния между двумя соседними опорами с ослабленной изоляцией.

Сервисная обработка расчета. Специально не проводилась, может быть выполнена в соответствии с пожеланиями Заказчика при переводе программы на ПЭВМ.

Апробация программы. Методика расчета использовалась при анализе опыта эксплуатации ВЛ 110 кВ на деревянных опорах в Якутскэнерго.

5. Название программы. Оценка эффективности тросовой защиты при прорывах молнии на провода с учетом влияния рабочего напряжения на вероятность прорыва

Разработчик. Существуют отдельные программы ЭНИН, МЭИ, НИИПТ, ВНИИЭ

Язык программирования - Фортран.

Характеристика алгоритма. Расчет ведется на основе анализа параметров электромагнитного поля в промежутке лидер молнии - заземленный объект и с учетом статистических характеристик разброса разрядных напряжений в системе параллельных промежутков.

Вероятность прорыва может быть рассчитана для произвольного взаимного расположения проводов и тросов, в том числе и при отрицательных углах защиты тросов

Конечные результаты расчета (версия НИИПT).

• Число ударов молнии, поражающих:

линию (в сумме тросы и провода);

тросы;

каждый из проводов: общее число прорывов и число прорывов, опасных для изоляции ВЛ.

• Распределение волн грозовых напряжений, возникающих на проводах при прорывах, по амплитуде.

Сервисная обработка программы. Минимально необходимая для разработчиков.

Апробация программы Программа корректировалась с использованием опыта эксплуатации ВЛ 750 кВ, и апробировалась путем сопоставления эксплуатационных и расчетных показателей грозоупорности зарубежных (США и Канада) ВЛ 750 кВ различного конструктивного исполнения.

Программа использовалась для оценки показателей грозоупорности построенных ВЛ 1150 кВ и для выбора средств грозозащиты ВЛ 1150 кВ повышенной надежности.

6. Название программы. Оценка показателей надежности грозозащиты НС с использованием метода статистических испытаний Монте-Карло.

Разработчик - ВНИИЭ.

Язык программирования - Фортран.

Характеристика алгоритма. С использованием датчика случайных чисел формируются параметры расчетных импульсов: удаленность точки удара молнии от ПС; амплитуда, крутизна и длительность импульса. Необходимое число статистических испытаний определяется значением ожидаемой повторяемости опасных перенапряжений в расчетных точках ПС, которые определяются с использованием метода бегущих волн и с учетом деформации набегающих волн за счет потерь энергии на импульсную корону.

Конечные результаты расчета. Повторяемость опасных перенапряжений в расчетных точках ПС, включая наиболее ответственное оборудование (трансформаторы и реакторы).

Сервисная обработка программы. Минимальная необходимая для разработчиков

Апробация программы. Анализ надежности грозозащиты ПС 750 кВ и 1150 кВ.

7. Название программы. Статистический метод анализа грозозащиты ПС совместно с ВЛ.

Разработчик - СПбГТУ.

Язык программирования - Фортран.

Характеристика алгоритма. Повторяемость опасных перенапряжений в расчетных точках ПС определяется путем интегрирования трехмерных объемов опасных волн по параметрам: удаленность точки удара молнии, амплитуда и крутизна импульса тока молнии в точке удара. Объемы опасных волн рассчитываются для двух типов поражения ВЛ: ударов в опору с обратным перекрытием линейной изоляции и для прорывов молнии на провода. Перенапряжения на ПС определяются путем расчета переходного процесса в системе ВЛ - ПС, в том числе с учетом отражений волн от каждой опоры по ходу движения волны и от шин ПС В схему замещения ВЛ вводится динамическая емкость для коронирующего провода и в процессе решения системы нелинейных дифференциальных уравнений многопроводной ВЛ учитывается влияние отраженных волн на величину этой емкости.

Конечные результаты расчета. Повторяемость опасных для изоляции оборудования перенапряжений в расчетных точках ПС от волн, возникающих в результате обратных перекрытий линейной изоляции и от прорывов молнии на провода на ВЛ, примыкающих к шинам ПС.

Сервисная обработка программы. Представление в таблицах полной информации об исходных данных расчета: схеме ПС, ее топологии и схеме замещения, характеристикам защитных аппаратов, конструкции ВЛ на подходе, грозовой деятельности; промежуточных и конечных результатов расчета (см. табл. П33.1 - П33.17 Приложения 33).

Апробация программы. Программа использовалась для выбора схем грозозащиты проектируемых ПС в институтах «Энергосетьпроект» (г. Москва) и в «Севзапэнергосетьпроект» (г. Санкт-Петербург).

СОДЕРЖАНИЕ

Часть 1. Защита от внутренних перенапряжений электрических сетей 110 - 1150 кВ.. 3

Раздел 1. Общая характеристика внутренних перенапряжений в электрических сетях 110 - 1150 кВ.. 3

1.1. Введение. Основные определения. 3

1.2. Резонансные перенапряжения. 5

1.3. Коммутационные перенапряжения. 7

1.4. Статистическая природа резонансных и коммутационных перенапряжений. 8

1.5. Учет статистических распределений внутренних перенапряжений при защите изоляции сетей напряжением 110 - 1150 кВ.. 9

Раздел 2. Резонансные перенапряжения. 10

2.1. Исходные положения. 10

2.2. Параметры схем замещения и количественные оценки основных факторов, влияющих на резонансные перенапряжения. 10

2.3. Вынужденное напряжение переходного процесса перенапряжений частоты 50 Гц в симметричном режиме. 13

2.4. Вынужденное напряжение частоты 50 Гц в несимметричном режиме при однополюсном к.з. 13

2.5. Вынужденное напряжение частоты 50 Гц в несимметричном режиме при успешном ОАПВ.. 13

2.6. Защита от перенапряжений в паузе успешного ОАПВ на электропередачах 500 кВ, 750 кВ, 1150 кВ.. 14

2.7. Перенапряжения на частоте 50 Гц в неполнофазных режимах. 15

2.8. Параметрическое самовозбуждение генераторов, работающих на ненагруженную линию.. 15

2.9. Перенапряжения на четных, частоты 2kω, и нечетных, частоты (2k + 1)ω, ультрагармониках при явлениях переходного феррорезонанса. 17

2.10. Защита от феррорезонансных перенапряжений на частоте 50 Гц, возникающих в электропередачах 220 - 500 кВ после включения холостых шин с электромагнитными трансформаторами напряжения. 18

2.11. Автопараметрическое самовозбуждение ультрагармоник четной кратности частоты 100 Гц и 200 Гц. 20

Раздел 3. Защита подстанций 110 - 750 кв с элегазовыми комплектными распределительными устройствами от резонансных, высоко- и низкочастотных коммутационных и грозовых перенапряжений. 20

3.1. Основные подходы.. 20

3.2. Возможное снижение электрической прочности элегазовой изоляции КРУЭ в процессе его эксплуатации. 24

3.3. Технические средства для защиты изоляции КРУЭ и оборудования ПС от перенапряжений. 24

3.4. Защита КРУЭ от резонансных перенапряжений. 25

3.5. Защита КРУЭ от низкочастотных коммутационных перенапряжений. 25

3.6. Грозозащита оборудования ПС и КРУЭ.. 26

3.7. Защита КРУЭ от высокочастотных коммутационных перенапряжений. 26

Раздел 4. Защита продольно- и поперечно-компенсированных электропередач от коммутационных и грозовых перенапряжений. 27

4.1. Исходные положения. 27

4.2. Особенности коммутационных и резонансных при делении частоты, перенапряжений в продольно- и поперечно-компенсированных электропередачах. 27

4.3. Защита продольно- и поперечно-компенсированных электропередач от коммутационных и резонансных перенапряжений. 30

Приложение 1. Оценка числа воздействий коммутационных перенапряжений на изоляцию электропередачи и токовых нагрузок на резисторы опн за год. 32

Приложение 2. Методика расчета величины резонансных перенапряжений и оценки эффективности мер защиты от них. 34

2.1. Вынужденное напряжение переходного процесса перенапряжений частоты 50 Гц в симметричном режиме. 34

2.2. Вынужденное напряжение частоты 50 Гц в несимметричном режиме однополюсного к.з. 38

2.3. Вынужденное напряжение частоты 50 Гц в несимметричном режиме при успешном ОАПВ.. 39

2.4. Защита от перенапряжений, возникающих в неполнофазных режимах. 42

2.5. Методы оценки предельной величины перенапряжений при явлениях переходного феррорезонанса и способы защиты от них. 46

2.6. Автопараметрическое самовозбуждение ультрагармоник четной кратности частоты 100 и 200 Гц. 48

Приложение 3. Номограмма для определения наименьшей из частот собственных колебаний коммутируемой электропередачи. 51

Приложение 4. Основные характеристики ОПН, выпускаемых НПО «ЭЛЕКТРОКЕРАМИКА» (табл. П4.1.1 - П4.1.4), «АВВ-УЭТМ» (табл. П4.2.1 - П4.2.5), «ФЕНИКС-88» (табл. П4.3.1 - П4.3.3), «ТАВРИДА-ЭЛЕКТРИК» (табл. П4.1) 52

4.1. Электрические характеристики ОПН, выпускаемых НПО «ЭЛЕКТРОКЕРАМИКА» в фарфоровых покрышках. 53

4.2. Электрические характеристики ОПН 110 - 750 кВ, выпускаемых «ABB - УЭТМ» в фарфоровых покрышках. 55

4.3. Электрические характеристики ОПН 110 - 500 кВ, выпускаемых фирмой «ФЕНИКС-88» в полимерных покрышках. 59

4.4. Электрические характеристики ограничителей серии ОПН-У 110 - 220 кВ, выпускаемых фирмой «ТАВРИДА-ЭЛЕКТРИК» в полимерных покрышках. 61

Приложение 5. Наименьшие допустимые расстояния в свету от токопроводящих частей до различных элементов ОРУ 110 - 750 кв и ЗРУ 110 - 330 кв, защищенных ОПН с защитным уровнем фаза - земля 1,8. 62

Приложение 6. Методика расчета ожидаемого срока службы ОПН 110 - 1150 кВ.. 63

6.1. Исходные положения. 64

6.2. Статистические распределения неограниченных перенапряжений в точке установки ОПН.. 66

6.3. Расчет статистического распределения ресурса, расходуемого резистором ОПН в течение одного года. 69

6.4. Определение ожидаемого срока службы ОПН.. 71

6.5. Программа расчета ожидаемого срока службы ограничителей 110 - 1150 кВ.. 71

Приложение 7. Пример выбора системы грозозащиты изоляции питающих круэ блочных трансформаторов (автотрансформаторов) 71

Приложение 8. Примеры расчета ожидаемого срока службы опн.. 74

8.1. Расчет вынужденного напряжения переходного процесса перенапряжений частоты 50 Гц. 74

8.2. Расчет ожидаемого срока службы ОПН 750 кВ.. 78

Приложение 9. Рекомендуемые мэк испытательные напряжения элегазовых кру и встраиваемого в них оборудования. 81

Часть 2. Защита от внутренних перенапряжений электрических сетей 6 - 35 кВ.. 81

Раздел 5. Защита от внутренних перенапряжений сетей 6 - 35 кв.. 81

5.1. Исходные положения. 81

5.2. Компенсация емкостного тока на землю.. 83

5.3. Защита от дуговых перенапряжений в сетях 6 - 35 кВ.. 84

5.4. Система защиты от однофазных замыканий и перенапряжении в сети собственных нужд с резистивным заземлением нейтрали и двумя типами ОПН.. 85

5.5. Защита от повреждений трансформаторов напряжения 6 - 35 кВ контроля изоляции. 86

5.6. Защита от перенапряжений установок с вакуумными выключателями. 86

5.7. Защита неиспользуемых обмоток трансформаторов. 88

Приложение 10. Допустимые кратности внутренних перенапряжений. 88

Приложение 11. Антирезонансные трансформаторы напряжения. 89

Приложение 12. Пример выбора параметров rc-цепочки. 90

Часть 3. Грозозащита линий и подстанций 6 - 1150 кв.. 91

Раздел 6. Основные характеристики разряда молнии в расчетах грозозащиты.. 97

6.1. Краткие сведения о механизме разряда молнии. 97

6.2. Количественные характеристики разряда молнии. 99

6.3. Интенсивность грозовой деятельности. 105

6.4. Грозопоражаемость воздушных линий. 109

Раздел 7. Показатели грозоупорности и средства грозозащиты воздушных линий. 111

7.1. Влияние конструктивных параметров ВЛ на показатели ее грозоупорности. 111

7.2. Влияние природно-климатических условий и особенностей трассы на показатели грозоупорности ВЛ.. 112

7.3. Эксплуатационные показатели грозоупорности ВЛ 110 - 750 кВ.. 113

7.4. Средства грозозащиты воздушных линий. 114

Раздел 8. Выбор средств грозозащиты вл 110 кв и выше. 116

8.1. Оценка грозоупорности ВЛ 110 - 750 кВ по справочным кривым.. 116

8.2. Критерии выбора средств грозозащиты ВЛ 110 кВ и выше. 119

8.3. Допустимое число грозовых отключений ВЛ и выбор средств грозозащиты по критерию коммутационного ресурса линейных выключателей. 121

8.4. Определение области рационального использования унифицированных и типовых опор для ВЛ 110 - 330 кВ различных категорий по грозозащите. 122

Раздел 9. Защита станций и подстанций 6 - 1150 кв от грозовых перенапряжений. 124

9.1. Общие положения. 124

9.2. Защита станций и подстанций от прямых уларов молнии. 125

9.3. Защита станций и подстанций от набегающих грозовых волн. 128

9.4. Средства защиты РУ от набегающих грозовых волн. 129

9.5. Координация импульсной прочности изоляции подстанционного оборудования с защитными характеристиками ОПН.. 129

9.6. Определение максимальной длины защитного подхода (опасной зоны) 132

9.7. Показатели надежности грозозащиты РУ станций и подстанций от набегающих волн. 133

Приложение 13. Исходные данные для расчета грозоупорности вл 110 кв и выше. 135

Приложение 14. Разрядные характеристики линейной изоляции. 137

Приложение 15. Расчет стационарного и импульсного сопротивления заземления опор вл.. 140

15.1. Электрофизические характеристики грунта. 140

15.2. Определение эквивалентного удельного сопротивления неоднородного грунта. 141

15.3. Стационарное сопротивление заземления одиночных искусственных заземлителей в однородном грунте. 143

15.4. Расчет сопротивления заземления различных конструкций заземляющих устройств опор ВЛ.. 144

15.5. Расчет импульсного сопротивления заземления опор ВЛ.. 148

15.6. Справочные данные для расчета сопротивления заземления (R~ и Rи) типовых заземляющих устройств унифицированных опор ВЛ 110 - 500 кВ.. 151

Приложение 16. Расчетные параметры воздушной линии. 153

Приложение 17. Расчет числа грозовых отключений вл 110 кв и более высокого напряжения с тросом.. 159

Приложение 18. Расчет числа грозовых отключений линий без троса на металлических и железобетонных опорах. 167

Приложение 19. Расчет числа грозовых отключений воздушной линии без троса на деревянных опорах. 168

Приложение 20. Грозозащита больших переходов. 172

Приложение 21. Расчет числа грозовых отключений воздушных линий, проходящих по трассе с высоким удельным сопротивлением грунта. 177

Приложение 22. Грозозащита воздушных линий 6 - 35 кв.. 178

22.1. Методика расчета числа грозовых отключений ВЛ 6 - 35 кВ.. 178

22.2. Мероприятия по повышению грозоупорности ВЛ 6 - 35 кВ.. 182

Приложение 23. Справочные кривые по ожидаемому удельному числу грозовых отключений вл 110 - 750 кв на унифицированных и типовых опорах. 183

Приложение 24. Анализ показателей грозоупорности и средств грозозащиты вл 110 - 750 кв различного конструктивного исполнения. 215

Приложение 25. Влияние искрообразования в грунте при стекании тока молнии на показатели грозоупорности вл 110 - 330 кВ.. 222

Приложение 26. Справочные таблицы: допустимое число грозовых отключений вл 110 - 330 кв и предельное значение сопротивления заземления опор (по критерию коммутационного ресурса линейных выключателей) 226

Приложение 27. Справочные таблицы: области рационального использования унифицированных и типовых опор для вл 110 - 330 кb категорий а и б по грозозащите. 235

Приложение 28. Учет реальных условии эксплуатации при оценке допустимого по коммутационному ресурсу выключателя числа отключений тока короткого замыкания. 246

Приложение 29. Зоны защиты молниеотводов. 252

Приложение 30. Методика и примеры составления схем замещения для расчета грозозащиты пс 110 - 1150 кв.. 258

Приложение 31. Деформация грозовых импульсов при распространении по проводам на подходах к ру.. 268

Приложение 32. Оценка показателей надежности грозозащиты пс с использованием метода статистических испытаний монте-карло. 270

32.1. Исходные положения. 270

32.2. Оценка импульсной прочности изоляции при реальных грозовых воздействиях. 270

32.3. Алгоритм программы расчета. 271

32.4. Пример расчета грозозащиты ПС.. 273

Приложение 33. Статистический метод анализа грозозащиты пс совместно с вл.. 275

33.1. Исходные положения. 275

33.2. Алгоритм программы расчета. 277

33.3. Пример расчета грозозащиты подстанции. 281

Приложение 34. Перечень программ для ПЭВМ по расчету грозоупорности воздушных линий и подстанций. 286
