ГОСТ Р 50824-95

(ИСО 2045-88)



МУФТЫ ОДИНАРНЫЕ ДЛЯ НАПОРНЫХ
ТРУБ ИЗ НЕПЛАСТИФИЦИРОВАННОГО
ПОЛИВИНИЛХЛОРИДА И ХЛОРИРОВАННОГО ПОЛИВИНИЛХЛОРИДА
С СОЕДИНЕНИЯМИ ТИПА ЭЛАСТИЧНОГО
УПЛОТНИТЕЛЬНОГО КОЛЬЦА

МИНИМАЛЬНАЯ ГЛУБИНА НАСАДКИ





ГОССТАНДАРТ РОССИИ
Москва



Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом ТК 241 «Пленки, трубы и фитинги из термопластов»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 28.09.95 № 502

3 Настоящий стандарт содержит полный аутентичный текст международного стандарта ИСО 2045-88 «Одинарные муфты для напорных труб из непластифицированного поливинилхлорида (PVC-U) и хлорированного поливинилхлорида (PVC-C) с соединениями типа эластичного уплотнительного кольца - минимальная глубина насадки» с дополнительными требованиями, отражающими потребности экономики страны

4 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ГОСТ Р 50824-95

(ИСО 2045-88)

МУФТЫ ОДИНАРНЫЕ ДЛЯ НАПОРНЫХ ТРУБ ИЗ НЕПЛАСТИФИЦИРОВАННОГО ПОЛИВИНИЛХЛОРИДА И ХЛОРИРОВАННОГО ПОЛИВИНИЛХЛОРИДА С СОЕДИНЕНИЯМИ ТИПА ЭЛАСТИЧНОГО УПЛОТНИТЕЛЬНОГО КОЛЬЦА

Минимальная глубина насадки

Дата введения 1996-07-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт определяет минимальную глубину насадки для одинарных муфт к напорным трубам из непластифицированного поливинилхлорида и хлорированного поливинилхлорида с соединениями типа эластичного уплотнительного кольца.

Устанавливается минимальная глубина насадки, подходящая для труб длиной до 12 м для транспортирования жидкостей, устанавливаемых под землей или над землей, в случаях, когда будут происходить изменения длины.

Дополнительные требования, отражающие потребности экономики страны, выделены курсивом.

Примечание - Глубина насадки т учитывает термическое расширение и сжатие труб в продольном направлении, продольное сжатие вследствие расширения в поперечном направлении, возможный изгиб и запас прочности.

2 НОРМАТИВНАЯ ССЫЛКА

В настоящем стандарте использована ссылка на следующий стандарт:

ГОСТ 29324-92 (ИСО 161-1-78) Трубы из термопластов для транспортировки жидкостей. Номинальные наружные, диаметры и номинальные давления. Часть 1. Метрическая серия

3 РАСЧЕТ

Минимальную глубину насадки т, мм, вычисляют по формулам:

а) при номинальном наружном диаметре труб D до 280 мм

т ³ 50 мм + 0,22D;                                                       (1)

б) при номинальном наружном диаметре труб D свыше 280 мм

т ³70 мм + 0,15D.                                                     (2)

Глубину насадки определяет расстояние между граничным сечением канавки под эластичное уплотнительное кольцо (граничным сечением вставленного в канавку уплотнительного кольца) и торцом задвинутой в раструб сопрягаемой трубы в ее крайнем положении.

4 МИНИМАЛЬНАЯ ГЛУБИНА НАСАДКИ

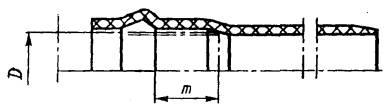

Минимальная глубина насадки (см. рисунок) должна соответствовать значениям, указанным в таблице, в соответствии с кодами ОКП.

Рисунок

Таблица

В миллиметрах

Примечание - Номинальные наружные диаметры труб соответствуют ГОСТ 29324.
