ГОСТ Р 50822-95

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМА «ТВ-ИНФОРМ»

Основные параметры

TV INFORM system.

Basic parameters

Дата введения 1996-07-01

1 Область применения

Настоящий стандарт распространяется на систему «ТВ-информ», образующую дополнительные каналы передачи информации путем временного уплотнения телевизионного сигнала (далее - ТВ-сигнала) с целью доставить эту информацию неограниченному кругу пользователей (абонентам) на основании адресно-классификационных признаков (см. приложение А).

Информация в системе «ТВ-информ» передается в цифровой форме в составе полного (полного цветового) видеосигнала.

Настоящий стандарт устанавливает характеристики и параметры системы «ТВ-информ».

2 Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

ГОСТ 7845-92 Система вещательного телевидения. Основные параметры. Методы измерений

3 Определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 система «ТВ-информ»: Система уплотнения ТВ-сигнала дополнительной информацией, которую абоненты получают с высокой достоверностью с помощью приемного устройства, использующего для воспроизведения этой информации устройства документальной записи.

3.2 дополнительная информация: Любая информация, передаваемая методом временного уплотнения полного (полного цветового) видеосигнала.

3.3 адресно-классификационный признак: Принцип распределения информации, заложенной в систему «ТВ-информ». Он позволяет учитывать различные требования пользователей (абонентов) в части доставки сообщений.

3.4 устройство документальной записи: Типовые средства вычислительной техники (персональные ЭВМ, автономные принтеры).

4 Общие положения

4.1 Система «ТВ-информ» предназначена для передачи цифрового сигнала дополнительной информации по телевизионным каналам.

4.2 Система «ТВ-информ» совместима с системой вещательного телевидения по ГОСТ 7845 (в том числе с кабельными телевизионными вещательными системами и системой «Телетекст»).

4.3 Параметры системы «ТВ-информ» должны удовлетворять требованиям, установленным настоящим стандартом.

5 Основные параметры

5.1 Тактовая частота сигналов цифровых данных

5.1.1 В системе «ТВ-информ» установлены три тактовые частоты сигналов цифровых данных (fТ1, fТ2, fТ3):

fТ1 - (1734,375 ± 0,075) кГц (номинальное значение fТ1 = 111 × fстр);

fТ2 - (3468,750 ± 0,050) кГц (номинальное значение fТ2 = 222 × fстр);

fТ3 - (6937,500 ± 0,025) кГц (номинальное значение fТ3 = 444 × fстр),

где fстр - частота строк.

(Измененная редакция, Изм. № 1).

5.1.2 Для того чтобы передать один бит сигнала цифровых данных системы «ТВ-информ», потребуется один период тактовой частоты.

5.2 Спектр импульсов сигналов цифровых данных

5.2.1 Спектральная плотность [S(f)] импульса сигнала цифровых данных (рисунки - ), которая имеет кососимметричный срез относительно половины тактовой частоты (fТ/2), определяется как

где fТ - тактовая частота цифрового сигнала.

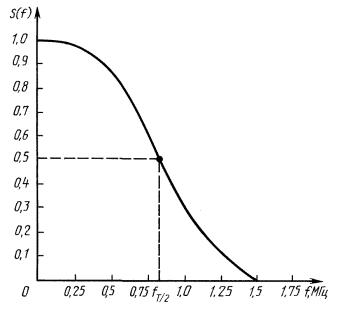

а - Спектральная плотность импульса при fТ1 = 1,734375 МГц

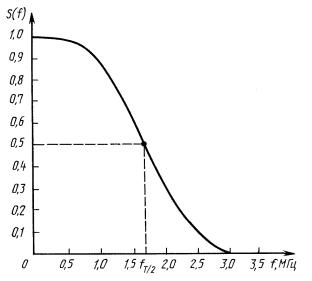

б - Спектральная плотность импульса при fТ2 = 3,468750 МГц

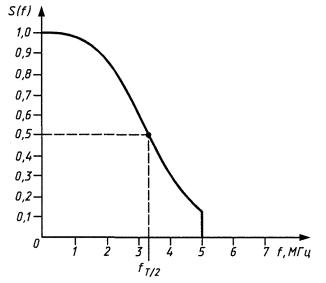

в - Спектральная плотность импульса при fТ3 = 6,9375 МГц

Рисунок 1 - Спектральная плотность импульса, соответствующего элементу цифрового сигнала

5.2.2 Номинальная ширина спектра импульса в сигнале цифровых данных системы «ТВ-информ» в области видеочастот должна быть не более 1,75 МГц при тактовой частоте 1,734375 МГц, не более 3,5 МГц при тактовой частоте 3,468750 МГц и не более 5,0 МГц при тактовой частоте 6,9375 МГц.

5.2.1, 5.2.2 (Измененная редакция, Изм. № 1).

5.3 Уровни сигналов цифровых данных

5.3.1 Сигнал цифровых данных системы «ТВ-информ» в полном видеосигнале имеет следующие уровни, показанные на рисунке 2:

- уровень «0» - (0) мВ;

- уровень «1» - (490) мВ.

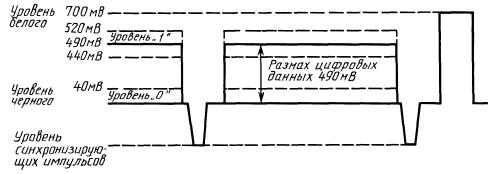

Рисунок 2 - Диаграмма уровней сигналов цифровых данных

5.4 Место ввода сигналов цифровых данных

5.4.1 Сигналы цифровых данных системы «ТВ-информ» могут быть введены на входе канала изображения аппаратно-студийного комплекса, а также на входе канала изображения телевизионного радиопередатчика, магистральных каналов изображения радиорелейных, спутниковых и других систем передачи.

5.4.2 Сигналы цифровых данных системы «ТВ-информ» могут быть введены в свободные строки интервала гасящего импульса полей по ГОСТ 7845 (1/2 3, 4, 5, 6, 16, 19, 20, 21, 311, 312, 1/2 313 1-го поля и 316, 317, 318, 319, 329, 332, 333, 334, 1/2 623, 624, 625 2-го поля), исключая строки синхронизирующего импульса полей. Кроме указанных выше строк сигналы цифровых данных системы «ТВ-информ» могут быть введены в строки 7, 8, 320, 321 полевой цветовой синхронизации после гашения в этих строках цветовой поднесущей частоты.

(Измененная редакция, Изм. № 1, Поправка).

5.4.3 Допускается использовать для передачи сигналов системы «ТВ-информ» строки: с 23-й по 310-ю строку первого поля и с 336-й по 622-ю строку второго поля в отсутствие передачи сигнала изображения.

6 Структура сигнала цифровых данных

6.1 Сигнал цифровых данных системы «ТВ-информ» передается двухуровневым кодом без возвращения к нулю.

6.2 Сигналы цифровых данных системы, вводимые в строки, не содержащие уравнивающих импульсов, при тактовой частоте 1,734375 МГц состоят из 90 битов (рисунок 3а), а при тактовой частоте 3,468750 МГц - из 180 битов (рисунок 4а). Первый бит сигнала цифровых данных отстоит от фронта синхроимпульса на (10,6 ± 0,1) мкс.

6.3 Сигналы цифровых данных системы, вводимые в строки, содержащие уравнивающие импульсы, при тактовой частоте 1,734375 МГц состоят из 68 битов [по 34 бита в каждой половине строки (рисунок 3б)], а при тактовой частоте 3,468750 МГц состоят из 136 битов [по 68 битов в каждой половине строки (рисунок 4б)]. Первый бит сигнала цифровых данных отстоит от фронта первого уравнивающего импульса строки на (10,6 ± 0,1) мкс, а от фронта второго уравнивающего импульса строки - на (10,9 ± 0,1) мкс.

а - Строка без уравнивающих импульсов

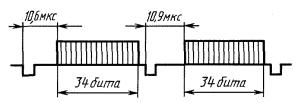

б - Строка с уравнивающими импульсами

Рисунок 3 - Сигналы цифровых данных при тактовой частоте 1,734375 МГц

а - Строка без уравнивающих импульсов

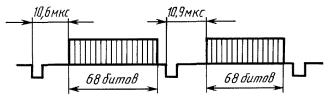

б - Строка с уравнивающими импульсами

Рисунок 4 - Сигналы цифровых данных при тактовой частоте 3,468750 МГц

6.4 Синхронизация сигнала цифровых данных системы «ТВ-информ» производится с помощью ведущих импульсов, расположенных в строках 4, 311, 316 (рисунок 5) и второй половине строки 623 (рисунок 6) и занимающих первых 2 бита.

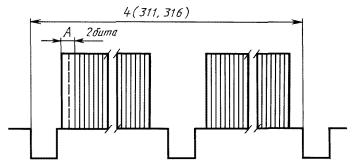

Рисунок 5 - Расположение ведущего импульса (А) в сигнале цифровых данных в строках 4, 311, 316

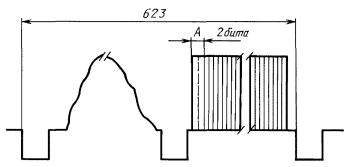

Рисунок 6 - Расположение ведущего импульса (А) в сигнале цифровых данных второй половины строки 623

6.5 Сигнал цифровых данных системы «ТВ-информ» может содержать сигнал идентификатора источника информации, состоящий из 14 битов.

ПРИЛОЖЕНИЕ А

(справочное)

Адресно-классификационные признаки

Пользователи информации (абоненты) могут иметь присвоенные адреса двух уровней:

- индивидуальные, выделяющие каждого пользователя;

- групповые, объединяющие пользователей во всевозможные группы.

Одновременно в общем потоке данных по системе «ТВ-информ» могут передаваться информационные массивы, содержащие классификатор, характеризующий рубрику данного сообщения (финансы, спорт и т.д.); при этом пользователи могут принимать информацию либо по полным рубрикам, либо по части рубрики в соответствии с подпиской.



Ключевые слова: система «ТВ-информ», параметры, цифровые данные, строка данных, тактовая частота
