ГОСТ Р 50668-94



ЦЕПИ СТЫКА С2 СИСТЕМЫ ПЕРЕДАЧИ
ДАННЫХ

ТРЕБОВАНИЯ К ВРЕМЕННЫМ ХАРАКТЕРИСТИКАМ
СИГНАЛОВ ПРИ СТАРТСТОПНОЙ И
СИНХРОННОЙ ПЕРЕДАЧЕ







ГОССТАНДАРТ РОССИИ

Москва



Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Научно-исследовательским институтом «Дельта» Главного управления промышленности средств связи Госкомоборонпрома

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 16.05.94 № 151

3 Стандарт соответствует международным стандартам ИСО 7480-91 «Обработка информации. Качество сигналов на стыках ООД/АПД при стартстопной передаче данных» и ИСО 9543-89 «Системы обработки информации. Обмен информацией между системами. Качество сигналов синхронной передачи на интерфейсах ООД/АПД» в части характеристик качества сигналов

4 ВВЕДЕН ВПЕРВЫЕ



СОДЕРЖАНИЕ

ЦЕПИ СТЫКА С2 СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ

Требования к временным характеристикам сигналов при стартстопной и
синхронной передаче

Дата введения 1995-07-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на цепи передачи данных и синхронизации стыка С2 между оконечным оборудованием данных (ООД) и аппаратурой передачи данных (АПД) по ГОСТ 18145 и ГОСТ 23675.

Стандарт устанавливает требования к временным характеристикам сигналов, определяющим качество синхронизации при стартстопной и синхронной передаче.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 18145-81 Цепи на стыке С2 аппаратуры передачи данных с оконечным оборудованием при последовательном вводе-выводе данных. Номенклатура и технические требования

ГОСТ 23675-79 Цепи стыка С2-ИС системы передачи данных. Электрические параметры

3 ОПРЕДЕЛЕНИЯ, ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

4 ТРЕБОВАНИЯ НАЗНАЧЕНИЯ

4.1 Стартстопная передача данных

4.1.1 Для передающих ООД устанавливают две категории качества временных характеристик сигналов:

1-я категория - для взаимодействия стартстопного ООД с асинхронной или стартовой АПД;

2-я категория - для взаимодействия стартстопного ООД с синхронной АПД.

4.1.2 Требования к временным характеристикам сигналов данных передающего ООД

Устанавливают следующие временные характеристики качества стартстопного сигнала данных в цепи 103:

синхронное стартстопное искажение (N);

суммарное стартстопное искажение (P);

минимальную длительность элемента передаваемого сигнала (Q);

точность скорости модуляции (М).

Значения перечисленных характеристик для двух категорий качества приведены в таблице 1.

4.1.3 Требования к исправляющей способности принимающего ООД

Устанавливают следующие временные характеристики качества работы ООД, принимающего сигналы данных по цепи 104:

практическую исправляющую способность (V);

минимальную длительность элемента принимаемого сигнала (W);

минимальную длительность стартового элемента (Z).

Таблица 1

Значения перечисленных в 4.1.3 характеристик приведены в таблице 2.

Таблица 2

4.2 Синхронная передача данных

4.2.1 Устанавливают две категории качества временных характеристик сигналов:

1-я категория - для взаимодействия ООД и АПД, когда сигналы в цепях синхронизации и данных передаются через стык в разных направлениях (противонаправленная синхронизация);

2-я категория - для взаимодействия ООД и АПД, когда сигналы в цепях синхронизации и данных передаются через стык в одном направлении (сонаправленная синхронизация).

В таблице 3 приведены сочетания цепей данных и синхронизации для противонаправленной и сонаправленной синхронизации.

Таблица 3

4.2.2 Требования к временным характеристикам сигналов в цепях синхронизации и данных передающего ООД

Устанавливают следующие временные характеристики качества сигналов в цепях синхронизации и данных:

фазовое дрожание сигнала синхронизации в цепи 114 (А);

фазовое дрожание сигнала синхронизации в цепи 113 (В);

коэффициент заполнения элемента сигнала синхронизации в цепях 114 и 113 (С);

точность длительности элемента сигнала синхронизации в цепях 114 и 113 (D);

временное смещение между сигналами в цепях, имеющих сонаправленную синхронизацию (E);

временное смещение между сигналами в цепях, имеющих противонаправленную синхронизацию (F).

Значения перечисленных характеристик для двух категорий качества приведены в таблице 4.

Временная диаграмма сигналов в цепях 103, 113, 114, поясняющая взаимосвязь характеристик качества синхронизации, приведена в приложении А.

4.2.3 Требования к временным характеристикам сигналов в цепях синхронизации и данных принимающего ООД

Устанавливают следующие временные характеристики качества сигналов в цепях синхронизации и данных:

фазовое дрожание сигнала синхронизации в цепи 128 (G);

фазовое дрожание сигнала синхронизации в цепи 115 (H);

коэффициент заполнения элемента сигнала синхронизации в цепях 128 и 115 (I);

точность длительности элемента сигнала синхронизации в цепях 128 и 115 (J);

временное смещение между сигналами в цепях, имеющих сонаправленную синхронизацию (L);

временное смещение между сигналами в цепях, имеющих противонаправленную синхронизацию (K).

Таблица 4

Значения перечисленных в 4.2.3 характеристик для двух категорий качества приведены в таблице 5.

Временная диаграмма сигналов в цепях 104, 115, 128, поясняющая взаимосвязь характеристик качества синхронизации, приведена в приложении А.

Таблица 5

ПРИЛОЖЕНИЕ А

(Справочное)

ВРЕМЕННЫЕ ДИАГРАММЫ СИГНАЛОВ В ЦЕПЯХ

1 Временная диаграмма сигналов в цепях 103, 113 и 114

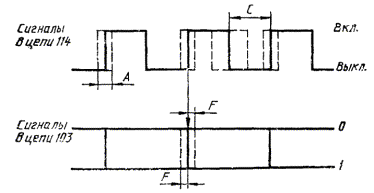

Противонаправленная синхронизация

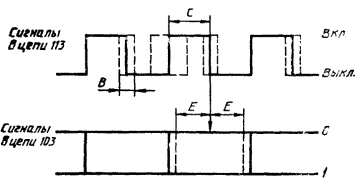

Сонаправленная синхронизация

2 Временная диаграмма сигналов в цепях 104, 115 и 128

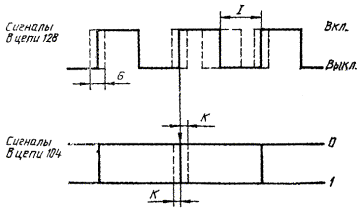

Противонаправленная синхронизация

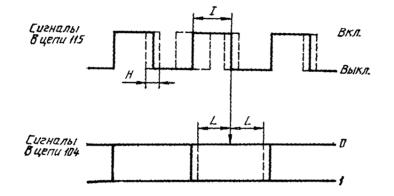

Сонаправленная синхронизация
