ГОСТ Р 50633-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КЛАПАНЫ ЗАРЯДНЫЕ ПНЕВМАТИЧЕСКИЕ
ЛЕТАТЕЛЬНЫХ АППАРАТОВ

ТИПЫ И ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ





ГОССТАНДАРТ РОССИИ
Москва



Предисловие

1 РАЗРАБОТАН Научно-исследовательским институтом стандартизации и унификации (НИИСУ)

ВНЕСЕН Техническим комитетом по стандартизации № 323 «Авиационная техника»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 30.12.93 № 314

3 В разделе 3 «Типы» настоящего стандарта полностью учтены все показатели и требования международного стандарта ИСО 1023-74 «Клапаны для зарядки воздухом высокого давления воздушной системы самолета. Размеры»

СОДЕРЖАНИЕ

государственный стандарт российской федерации

КЛАПАНЫ ЗАРЯДНЫЕ ПНЕВМАТИЧЕСКИЕ ЛЕТАТЕЛЬНЫХ АППАРАТОВ

Типы и общие технические требования

Pneumatic charging valves of flying vehicle.
Types and general technical requirements

Дата введения 1995-04-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на пневматические зарядные клапаны (далее - клапаны) амортизационных стоек шасси и центральных систем гидравлического и пневматического питания летательных аппаратов (ЛА).

Обязательные требования изложены в пунктах 3.2; 3.4, 3.5; 4.1.1; 4.1.2; 4.1.3; 4.1.5; 4.1.6; 4.3.1; 4.3.2; 4.4.3; 4.4.4.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8107-75 «Вентили для пневматических камер и шин постоянного давления. Общие технические условия»;

ГОСТ 9293-74 «Азот газообразный и жидкий. Технические условия»;

ГОСТ 19530-74 «Устройства уплотнительные ввертных соединений с резиновыми кольцами круглого сечения. Ввертная часть. Конструкция и размеры»;

ОСТ 1.00128-74 «Герметичность изделий. Нормы»;

ОСТ 1.11192-73 «Устройства уплотнительные ввертных деталей. Конструкция и размеры».

3 ТИПЫ

3.1. Основные параметры клапанов типов 1, 2 должны соответствовать указанным в таблице 1.

Таблица 1

Наименование параметра

Значение параметра для типа

1

2

Давление, МПа (кгс/см2):





- номинальное

28 (280)

35 (350)

- максимальное кратковременное длительностью 0,1 с, не более

56 (560)

120 (1200)

Условный проход, мм

3

Повышенная температура рабочей среды, °С





- рабочая

100

175

- предельная (6 мин за 1 ч работы)

125

200

- зарядки

50

50

Пониженная температура рабочей среды, °С





- рабочая и предельная

-60

-60

- зарядки

-50

-50

Масса, кг, не более

0,07

0,08

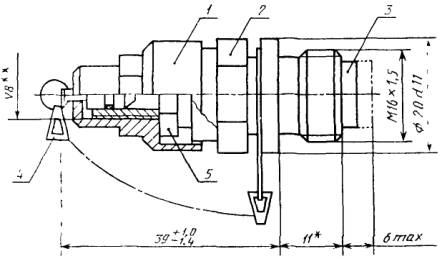

3.2. Габаритные и присоединительные размеры клапанов должны соответствовать указанным на рисунке 1.

Тип 1

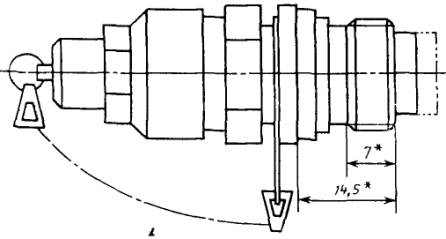

Тип 2 (остальное см. тип 1)



____________

* Размеры для справок

** Резьба по ГОСТ 8107

1 - колпачок; 2 - корпус; 3 - шток; 4 - цепочка или тросик; 5 - гайка

Рисунок 1

Пример условного обозначения клапана типа 1:

Клапан зарядный пневматический летательных аппаратов

1 - ГОСТ Р 50633-93

3.3. Размеры ввертной части клапанов: типа 1 - по ГОСТ 19530; типа 2 - по ОСТ 1.11192.

3.4. Установочные размеры клапанов для стыковки с наконечником наземной установки приведены в приложении А.

4 ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1. Требования назначения

4.1.1 Клапаны предназначены для зарядки и проверки давления в бортовых баллонах, амортизационных стойках шасси, пневмогидроаккумуляторах ЛА при техническом обслуживании.

4.1.2 Рабочая среда - технический азот по ГОСТ 9293, сжатый воздух с точкой росы не более минус 40 °С при атмосферном давлении.

Примечание. Допускается присутствие в рабочей среде паров жидкости гидравлическом системы ЛА.

4.1.3 Клапаны должны быть работоспособны при рабочей среде, очищенной от механических примесей крупнее 20 мкм.

4.1.4 Окружающая среда - воздух.

4.1.5 Внешние утечки рабочей среды должны соответствовать ОСТ 1.00128:

- в рабочем положении (закрыто) - группе 2 - 6;

- при зарядке - группе 2 - 9.

4.1.6 Момент затяжки для создания герметичности:

- по гайке (поз. 5) 5 Н·м (0,5 кгс·м), не более;

- по резьбе М16×1,5 80 Н·м (8 кгс·м), не более.

4.2. Требования надежности

Показатели надежности клапанов и их значения должны соответствовать указанным в таблице 2.

Таблица 2

Наименование показателя

Значение показателя

1

2

Назначенный ресурс, ч (цикл)

60000 (3000)

15000 (3000)

Назначенный срок службы, год

30

35

Ресурс до первого ремонта, ч

15000

Соответствуют ресурсу и сроку службы ЛА

Срок службы до первого ремонта, год

10

Межремонтный ресурс, ч

15000

Межремонтный срок службы, год

10

Назначенный срок хранения до переконсервации, год

5

Наработка на отказ, ч

500000

Примечание. Цикл - снятие заглушки, присоединение наземного наконечника, открытие клапана, заполнение агрегата, закрытие клапана, отсоединение наземного наконечника и установка заглушки.

4.3. Требования стойкости к внешним воздействиям и живучести

4.3.1 Клапаны должны быть прочными (стойкими) и устойчивыми к внешним воздействующим факторам, указанным в таблице 3.

Таблица 3

Внешний воздействующий фактор

Характеристика внешнего воздействующего фактора

Максимальное значение внешнего воздействующего фактора, степень жесткости предъявляемое требований для типа

1

2

Синусоидальная вибрация

Амплитуда ускорения, м/с2 (g)

294 (30) - VIII прочность

Амплитуда перемещения, мм

5

Диапазон частот, Гц

5 - 2000

Механический удар многократного действия

Пиковое ударное ускорение, м/с2 (g)

78,5 (5) - II прочность

Длительность действия ударного ускорения, мс

20

Число ударов

7000

Линейное ускорение

Значение линейного ускорения, м/с2 (g)

98,1 (10) - I

Повышенная температура окружающей среды

Рабочая, °С

100 - II

175 - II

Предельная, °С

125

200

Зарядки, °С

50

50

Пониженная температура окружающей среды

Рабочая, С

-60

Предельная, °С

-60

Зарядки, °С

-50

Атмосферное пониженное давление

Пониженное предельное давление, кПа (мм рт.ст.)

12,0 (90) - III

Повышенная влажность

Относительная предельная влажность, % при температуре +35 °С

100 - II стойкость

Роса и внутреннее обледенение

Диапазон изменения температуры, °С

от +28 до -30

Пониженное давление, кПа, (мм рт.ст.)

22,67 (170)

Относительная повышенная влажность, %, не менее

95

Соляной (морской) туман

Вода, м3

2 - 3 - II

Температура, °С

35

Динамическая пыль (песок)

Относительная пониженная влажность, %

50 - II

Скорость циркуляции, м/с

0,5 - 1,0

Концентрация, г/м3

3

Плесневые грибы

Относительная повышенная влажность, %

98

Температура, °С

29

4.3.2 Клапаны должны быть устойчивы к рабочей среде гидравлической системы ЛА, на который они устанавливаются.

4.4 Конструктивные требования

4.4.1 Клапаны должны иметь заглушку, предохраняющую их от попадания грязи.

4.4.2 Заглушка должна крепиться к клапану цепочкой или тросиком.

4.4.3 Клапаны должны выдерживать без разрушения не менее трехкратного номинального давления.

4.4.4 Резьбовая часть клапана (M16×1,5) должна выдерживать без разрушения не менее трехкратного максимального давления.

ПРИЛОЖЕНИЕ А

(обязательное)

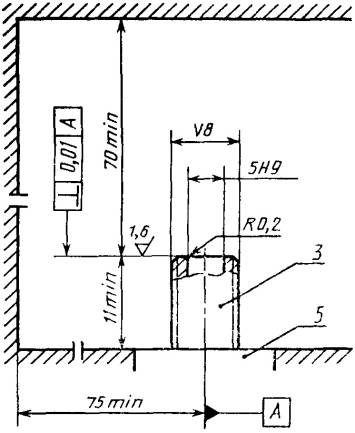

Установочные размеры клапанов для стыковки с наконечником наземной установки должны соответствовать указанным на рисунке A.1.

3 - шток; 5 - гайка

Рисунок А.1





Ключевые слова: клапаны, клапаны зарядные, аппараты летательные
