ГОСТ Р 50577-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЗНАКИ ГОСУДАРСТВЕННЫЕ
РЕГИСТРАЦИОННЫЕ ТРАНСПОРТНЫХ
СРЕДСТВ

Типы и основные размеры

Технические требования

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 278 «Безопасность дорожного движения»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29 июня 1993 г. № 165

3 Стандарт соответствует международному стандарту ИСО 7591-82 «Транспорт дорожный. Номерные знаки с отражательной поверхностью для транспортных средств и прицепов. Технические требования» в части требований к отражательной поверхности и Конвенции о дорожном движении, принятой в Вене в 1968 г., с дополнительными требованиями, отражающими потребности экономики страны.

4 ВВЕДЕН ВПЕРВЫЕ

5 ИЗДАНИЕ (декабрь 2001 г.) с Изменениями № 1, 2, принятыми в мае 1998 г., ноябре 2001 г. (ИУС 9-98, 2-2002)

СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 2

3 Типы и основные размеры.. 3

4 Технические требования. 6

Приложение А Регистрационные знаки. 8

Приложение б Шрифт букв, разрешенных для использования на регистрационных знаках. 16

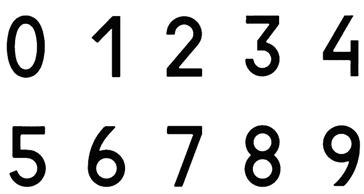

Приложение в Шрифт цифр, применяемых на регистрационных знаках. 17

Приложение г Требования к цвету поля и качеству световозвращающего покрытия регистрационных знаков. 17

Приложение д Оборотная сторона регистрационного знака типа 16. 21

Приложение е Оборотная сторона регистрационного знака типа 17. 21

Приложение ж Оборотная сторона регистрационного знака типа 18. 23

Приложение и Требования к установке государственных регистрационных знаков на транспортных средствах. 23

ГОСТ Р 50577-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЗНАКИ ГОСУДАРСТВЕННЫЕ РЕГИСТРАЦИОННЫЕ
ТРАНСПОРТНЫХ СРЕДСТВ

Типы и основные размеры. Технические требования

Licence plates for vehicles.
Types and main sizes. Technical requirements

Дата введения 1994-01-01

1 Область применения

Настоящий стандарт определяет типы и основные размеры, а также технические требования к государственным регистрационным знакам (далее - регистрационным знакам), устанавливаемым на транспортные средства.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 3).

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Классификация и обозначения

ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации

ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов

ГОСТ 9.407-84 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 3489.2-71 Шрифты типографские. Гарнитура журнальная рубленая (для алфавитов на русской и латинской основах). Назначение. Рисунок. Линия шрифта. Емкость

ГОСТ 3489.17-71 Шрифты типографские. Гарнитура «Балтика» (для алфавитов на русской и латинской основах). Назначение. Рисунок. Линия шрифта. Емкость

ГОСТ 4765-73 Материалы лакокрасочные. Метод определения прочности пленок при ударе

ГОСТ 7721-89 Источники света для измерения цвета. Типы. Технические требования. Маркировка

ГОСТ 15140-78 Материалы лакокрасочные. Методы определения адгезии

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 25346-89 Основные нормы взаимозаменяемости. ЕСДП. Общие положения, ряды допусков и основных отклонений

ГОСТ Р 41.4-99 (Правила ЕЭК ООН № 4) Единообразные предписания, касающиеся официального утверждения приспособлений для освещения заднего номерного знака автотранспортных средств (за исключением мотоциклов) и их прицепов

(Измененная редакция, Изм. № 2, 3).

3 Типы и основные размеры

3.1 В зависимости от применяемых регистрационных знаков транспортные средства подразделяют на следующие группы:

1 - транспортные средства, принадлежащие юридическим лицам и гражданам Российской Федерации, юридическим лицам и гражданам иностранных государств, кроме отнесенных к группе 3, а также лицам без гражданства;

2 - транспортные средства воинских частей и соединений, находящихся под юрисдикцией Российской Федерации и образованных в соответствии с действующими законодательными актами;

3 - транспортные средства, принадлежащие дипломатическим представительствам, консульским учреждениям, в том числе возглавляемым почетными консульскими должностными лицами, международным (межгосударственным) организациям и их сотрудникам, аккредитованным при Министерстве иностранных дел Российской Федерации;

4 - транспортные средства, временно допущенные к участию в дорожном движении;

5 - транспортные средства, принадлежащие органам внутренних дел Российской Федерации.

(Измененная редакция, Изм. № 1, 2, 3).

3.2 Типы регистрационных знаков

3.2.1 Транспортные средства 1-й группы

Устанавливают следующие типы регистрационных знаков:

1 - для легковых, грузовых, грузопассажирских автомобилей и автобусов (кроме отнесенных к типу 1Б);

1Б - для легковых такси, транспортных средств, оборудованных для перевозок более восьми человек (кроме случаев, если указанные перевозки осуществляются по заказам либо для обеспечения собственных нужд юридического лица или индивидуального предпринимателя);

2 - для автомобильных прицепов (включая задние прицепы к мотоциклам и мотороллерам) и полуприцепов;

3 - для тракторов, самоходных дорожно-строительных и иных машин и прицепов (полуприцепов) к ним;

4 - для мотоциклов, мотороллеров, мопедов и снегоходов.

(Измененная редакция, Изм. № 1, 2, 3, 4).

3.2.2 Транспортные средства 2-й группы

Устанавливают следующие типы регистрационных знаков:

5 - для легковых, грузовых, грузопассажирских автомобилей и автобусов;

6 - для автомобильных прицепов (включая задние прицепы к мотоциклам и мотороллерам) и полуприцепов;

7 - для тракторов, самоходных дорожно-строительных и иных машин и прицепов (полуприцепов) к ним;

8 - для мотоциклов, мотороллеров, мопедов и снегоходов.

(Измененная редакция, Изм. № 1, 3).

3.2.3 Транспортные средства 3-й группы

Устанавливают следующие типы регистрационных знаков:

9 - для легковых автомобилей глав дипломатических представительств;

10 - для легковых, грузовых, грузопассажирских автомобилей и автобусов дипломатических представительств, консульских учреждений, в том числе возглавляемых почетными консульскими должностными лицами, международных (межгосударственных) организаций и их сотрудников, аккредитованных при Министерстве иностранных дел Российской Федерации;

(Измененная редакция, Изм. № 2, 3).

3.2.4 Транспортные средства 4-й группы

Устанавливают следующие типы регистрационных знаков:

15 - для легковых, грузовых, грузопассажирских автомобилей, автобусов, автомобильных прицепов и полуприцепов;

16 - для мотоциклов, мотороллеров, мопедов и снегоходов;

17 - для легковых, грузовых, грузопассажирских автомобилей, автобусов и прочих транспортных средств воинских частей и соединений, находящихся под юрисдикцией Российской Федерации;

18 - для тракторов, самоходных дорожно-строительных и иных машин и прицепов (полуприцепов) к ним;

19 - для легковых, грузовых, грузопассажирских автомобилей, автобусов и прочих транспортных средств, окончательно выезжающих за пределы Российской Федерации, а также для иных случаев, определяемых Министерством внутренних дел Российской Федерации.

(Измененная редакция, Изм. № 1, 2, 3).

3.2.5 Транспортные средства 5-й группы

Устанавливают следующие типы регистрационных знаков:

20 - для легковых, грузовых, грузопассажирских автомобилей и автобусов;

21 - для автомобильных прицепов (включая задние прицепы к мотоциклам и мотороллерам) и полуприцепов;

22 - для мотоциклов.

(Введен дополнительно, Изм. № 2).

3.3 Структура регистрационных знаков должна быть следующей:

- тип 1 (однострочный) - М 000 ММ 55 или М 000 ММ 555;

- тип 1Б (однострочный) - ММ 000 55;

- тип 2 (однострочный) - ММ 0000 55;

- тип 3 (двухстрочный) - 0000

ММ 55;

- тип 4 (двухстрочный) - 0000

ММ 55;

- тип 5 (однострочный) - 0000 ММ 55;

- тип 6 (однострочный) - ММ 0000 55;

- тип 7 (двухстрочный) - 0000

ММ 55;

- тип 8 (двухстрочный) - 0000

ММ 55;

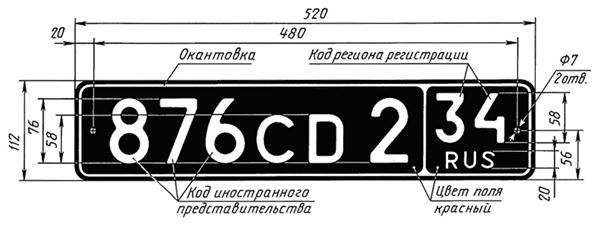

- тип 9 (однострочный) - 222 ММ 0 55;

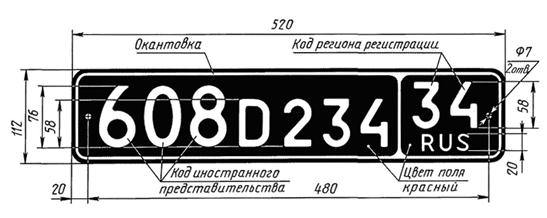

- тип 10 (однострочный) - 222 М 000 55;

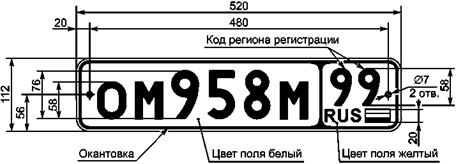

- тип 15 (однострочный) - ММ 000 М 55

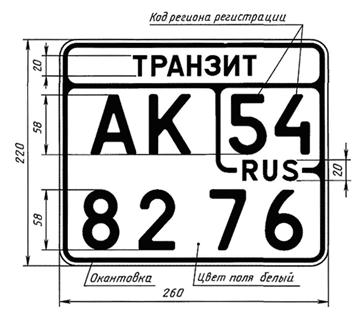

- тип 16 (трехстрочный) - «ТРАНЗИТ»

ММ 55

0000;

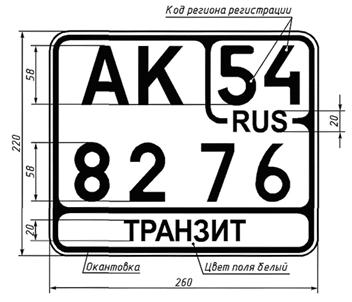

- тип 17 (трехстрочный) - ММ 55

0000

«ТРАНЗИТ»;

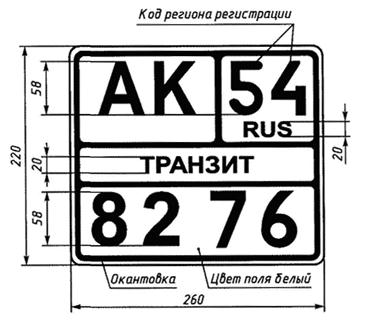

- тип 18 (трехстрочный) - ММ 55

«ТРАНЗИТ»

0000;

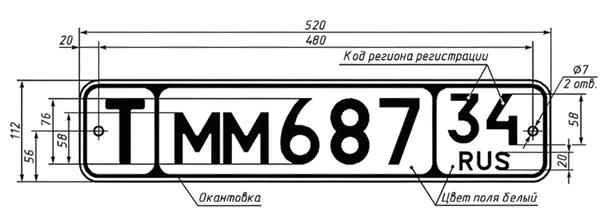

- тип 19 (однострочный) - Т ММ 000 55;

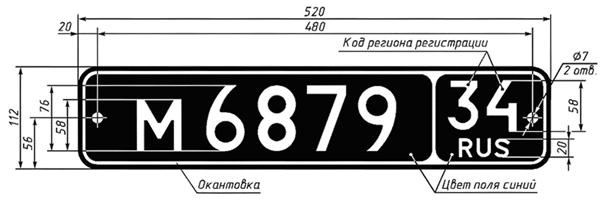

- тип 20 (однострочный) - М 0000 55;

- тип 21 (однострочный) - 000 М 55;

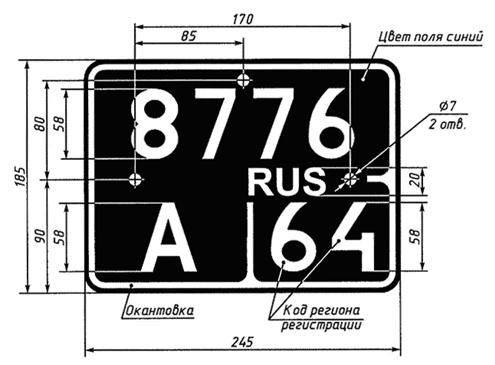

- тип 22 (двухстрочный) - 0000

М 55,

где 0 и М - соответственно цифра и буква, означающие номер и серию регистрационного знака транспортного средства;

2 - цифра кода, применяемого на регистрационных знаках для обозначения транспортных средств аккредитованных дипломатических представительств, консульских учреждений, международных (межгосударственных) организаций;

5 - цифра кода региона Российской Федерации, применяемых на регистрационных знаках транспортных средств (далее - региона регистрации);

Т - первая буква слова «ТРАНЗИТ», означающая регистрационный знак транспортного средства, временно допущенного к участию в дорожном движении.

(Измененная редакция, Изм. № 1, 2, 3, 4).

3.4 На регистрационных знаках типов 1, 1Б, 2, 4 - 6, 8 - 10, 15 - 22 должна быть надпись «RUS». На регистрационных знаках типов 16 - 18 должна быть надпись «ТРАНЗИТ». На регистрационных знаках типов 1, 1Б и 2 допускается дополнительно наличие изображения Государственного флага Российской Федерации.

Примечание - Изображение Государственного флага Российской Федерации должно представлять собой прямоугольник с равновеликими горизонтальными полосами: верхняя полоса белого цвета, средняя - синего цвета и нижняя - красного цвета.

(Измененная редакция, Изм. № 2, 3, 4).

3.5 Основные размеры регистрационных знаков, расположение надписей «RUS» и «ТРАНЗИТ», цифр, букв и окантовки на лицевой стороне регистрационных знаков, размеры и расположение отверстий для крепления регистрационного знака на транспортном средстве должны соответствовать указанным на рисунках А.1 - А.22 приложения А. В случае наличия на знаках типов 1, 2 и 15 изображения Государственного флага Российской Федерации надпись «RUS» размещается в соответствии с рисунком А.23 приложения А.

(Измененная редакция, Изм. № 3).

Примечания

1 Цифры и буквы на рисунках А.1 - А.23 использованы в качестве примера.

2. (Исключено, Изм. № 2).

3 Допускается на регистрационных знаках типов 5 - 8 вместо цифрового кода региона регистрации применять иную кодирующую систему, установленную Министерством обороны Российской Федерации.

3.6 Буквы, цифры и окантовка на лицевой стороне регистрационного знака должны быть выпуклыми (трапециевидной формы), одинаковой высоты (на одном регистрационном знаке) в пределах не менее 1,0 мм и не более 2,0 мм относительно поля знака.

Примечания

1 Под словами «поле регистрационного знака» здесь и далее понимают плоскую поверхность лицевой стороны знака.

2 Требование не распространяется на регистрационные знаки типов 15 - 18.

3 Требование не является обязательным для надписи «RUS».

3.7 На регистрационных знаках типов 1 - 22 могут применяться следующие буквы: А, В, Е, К, М, Н, О, Р, С, Т, X, У. На регистрационных знаках типа 9, 10 может применяться также буква D.

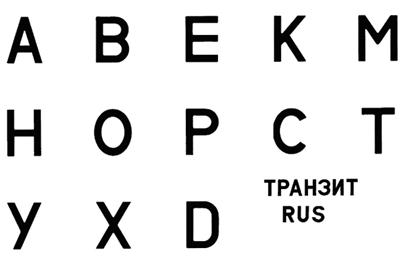

3.8 Форма и характер начертания цифр и букв, применяемых на регистрационных знаках (типов 1 - 10, 15, 19 - 22), должны соответствовать рисункам Б.1 и В.1 приложений Б и В, а толщина линий цифр и букв (включая толщину окантовки) - значениям, приведенным в таблице 1. Остальные размеры устанавливаются в конструкторской документации на регистрационные знаки, согласованной с Министерством внутренних дел Российской Федерации.

(Измененная редакция, Изм. № 3).

Таблица 1 - Размеры цифр и букв регистрационных знаков

В миллиметрах

Высота цифр и букв

Толщина линий цифр и букв, не менее

20

3,0

58

9,0

76

11,0

Окантовка

3,0 ± 0,5

Цифры и буквы на лицевой стороне регистрационного знака типов 16 - 18 должны выполняться шрифтом ЖР5 по ГОСТ 3489.2, а на оборотной стороне - шрифтом Бл3 по ГОСТ 3489.17.

3.5 - 3.8 (Измененная редакция, Изм. № 1, 2).

3.9 Предельные отклонения размеров -  по ГОСТ 25346.

3.10 Закрепление цифровых кодов за регионами регистрации в отношении регистрационных знаков типов 1 - 4, 9, 10, 15, 16, 19 - 22, а также закрепление цифровых кодов, применяемых на знаках типов 9, 10, производится Министерством внутренних дел Российской Федерации.

Серии регистрационных знаков типов 9, 10 устанавливаются Министерством внутренних дел Российской Федерации.

Закрепление цифровых кодов за воинскими частями и соединениями, находящимися под юрисдикцией Российской Федерации, в отношении регистрационных знаков типов 5 - 8, 17 производится Министерством обороны Российской Федерации. Номера и серии регистрационных знаков типов 5 - 8, 17 устанавливаются Министерством обороны Российской Федерации.

(Измененная редакция, Изм. № 1, 2, 3).

4 Технические требования

4.1 Регистрационные знаки должны изготавливаться в соответствии с требованиями настоящего стандарта по техническим условиям и конструкторской документации, согласованным с Министерством внутренних дел Российской Федерации и утвержденным в установленном порядке.

4.2 Условия эксплуатации регистрационных знаков - У1 и ХЛ1 по ГОСТ 9.104.

4.3 Регистрационные знаки типов 1 - 10, 19 - 22 изготавливают из алюминиевых сплавов методом штампования с покрытием световозвращающими и лакокрасочными материалами. Для изготовления регистрационных знаков типов 3, 5 - 8 допускается применение черных металлов.

Регистрационные знаки типа 15 изготавливаются из бумаги и покрываются с двух сторон специальной пленкой (ламинируются). Толщина регистрационных знаков типа 15 должна составлять не менее 400 мкм.

Регистрационные знаки типов 16 - 18 изготавливают на бумаге типографским способом.

Примечания

1 Конкретные материалы, используемые для изготовления регистрационных знаков, способ их изготовления, а также методы испытаний (кроме типовых и периодических испытаний) устанавливают в технических условиях на регистрационные знаки.

2 Кроме испытаний, проводимых предприятиями-изготовителями, испытания регистрационных знаков на соответствие требованиям настоящего стандарта должны проводиться не реже одного раза в три года для каждого предприятия-изготовителя регистрационных знаков в испытательных службах.

4.4 Толщина материала регистрационного знака без учета покрытия (кроме типов 15 - 18) должна быть (1 ± 0,1) мм. Толщину материала регистрационных знаков типов 15 - 18 устанавливают в технических условиях на эти знаки.

4.3, 4.4 (Измененная редакция, Изм. № 2, 3).

4.5 Технология нанесения цифр, букв и окантовки на регистрационные знаки, включая надписи «RUS», «ТРАНЗИТ» и изображение Государственного флага Российской Федерации, должна исключать возможность их изменения в процессе эксплуатации без разрушения знака или изменения структуры применяемых материалов.

4.6 Поле регистрационных знаков (кроме типов 5 - 8, 15 - 18) должно обладать световозвращающими свойствами. Требования к цвету поля и качеству регистрационных знаков со световозвращающим покрытием приведены в приложении Г. Нормы цветов Государственного флага Российской Федерации, наносимого на регистрационные знаки, устанавливаются по эталону, цветометрические характеристики которого должны соответствовать приложению Г.

Примечание - Допускается изготовление регистрационных знаков типа 3, устанавливаемых на транспортные средства, эксплуатирующиеся только вне автомобильных дорог общего пользования, без световозвращающего покрытия.

(Измененная редакция, Изм. № 1, 2, 3).

4.7 Требования к покрытию поля регистрационных знаков (кроме знаков со световозвращающим покрытием и знаков, изготовленных типографским способом)

(Измененная редакция, Изм. № 3).

4.7.1 Адгезия покрытия по методу решетчатых надрезов - не более 2 баллов по ГОСТ 15140.

4.7.2 Прочность покрытия при ударе - не менее 40 см по ГОСТ 4765.

4.7.3 Класс покрытия - не ниже III по ГОСТ 9.032.

4.7.4 Атмосферостойкость покрытия - по ГОСТ 9.401 для II типа атмосферы по ГОСТ 15150, при сохранении защитных свойств по ГОСТ 9.407 не более балла 1 и декоративных свойств не более балла 2 должна быть не менее трех лет в условиях эксплуатации У1 и не менее двух лет в условиях эксплуатации ХЛ1 по ГОСТ 9.401.

4.8 Цвета поля регистрационных знаков (кроме знаков со световозвращающим покрытием), а также окантовки, цифр и букв должны соответствовать указанным в таблице 2.

Таблица 2 - Цвета поля, окантовки и букв регистрационных знаков

Типы регистрационных знаков по 3.2

Наименование цвета

Цвет поля

Цвет окантовки, цифр и букв

1 - 4, 19

Белый**

Черный*

15

Белый и желтый*

Черный*

16 - 18

Белый*

Черный*

5 - 8

Черный*

Белый*

9 - 10

Красный**

Белый*

20 - 22

Синий**

Белый*

Желтый**

Черный*

* По контрольному образцу, устанавливающему норму цвета.

** По приложению Г.

(Измененная редакция, Изм. № 2, 3, 4).

4.9 Регистрационные знаки типов 15 - 18 должны изготавливаться типографским или иным способом, обеспечивающим выполнение установленных настоящим стандартом требований в течение сроков, на которые они выдаются. Текст оборотной стороны знака типа 16 приведен в приложении Д, текст оборотной стороны знака типа 17 - в приложении Е, а текст оборотной стороны знака типа 18 - в приложении Ж.

(Измененная редакция, Изм. № 1, 3).

4.10 Регистрационные знаки со световозвращающим покрытием должны иметь элементы защиты от подделки, включенные в структуру покрытия.

Регистрационные знаки типов 15 - 18 должны иметь элементы защиты от подделки, выполненные типографским или иным способом.

На лицевую сторону регистрационных знаков типа 15 должен быть нанесен голографический защитный знак. Требования к уровню защиты устанавливаются Министерством внутренних дел Российской Федерации.

Примечание - Размеры, начертание, расположение и другие характеристики защитных элементов устанавливаются Министерством внутренних дел Российской Федерации.

4.11 На оборотной стороне каждого регистрационного знака (кроме знаков типов 16 - 18) должен быть нанесен товарный знак предприятия-изготовителя регистрационного знака способом, обеспечивающим его сохранность и различимость в течение не менее удвоенного гарантийного срока службы регистрационного знака. В случае изготовления регистрационных знаков на покупных изделиях (заготовках) на оборотной стороне знака должен быть нанесен также товарный знак предприятия-изготовителя заготовки. Изображение товарного знака при нанесении его ударным способом не должно проступать на лицевой стороне знака.

На лицевой стороне регистрационных знаков типа 15 и оборотной стороне регистрационных знаков типов 16 - 18 под основной надписью указывают выходные сведения, содержащие наименование предприятия-изготовителя, тираж, товарный знак предприятия-изготовителя.

4.10, 4.11. (Измененная редакция, Изм. № 2, 3).

4.12 - 4.16. (Исключены, Изм. № 2).

4.17 Гарантийный срок службы регистрационных знаков со дня их изготовления (кроме типов 15 - 18) при сохранении защитных свойств покрытия поля знаков по ГОСТ 9.407 не более балла 1 и декоративных свойств не более балла 2 должен быть не менее трех лет в условиях эксплуатации У1 и двух лет - в условиях эксплуатации ХЛ1 по ГОСТ 9.104.

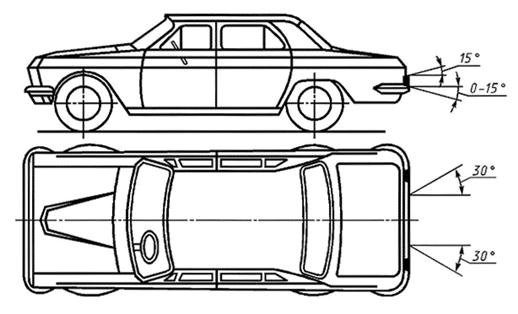

4.18 Требования к местам установки регистрационных знаков на транспортных средствах приведены в приложении И.

(Введен дополнительно, Изм. № 2, 3).

ПРИЛОЖЕНИЕ А
(обязательное)

Регистрационные знаки

Без имени-1копирование

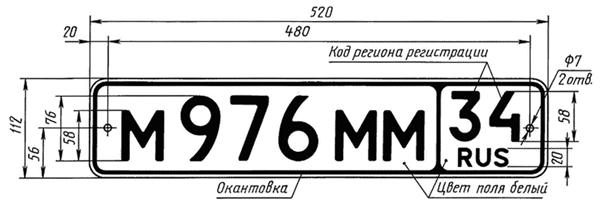

Рисунок А.1 - Регистрационный знак типа 1 с двухзначным кодом региона регистрации

Без имени-1копирование

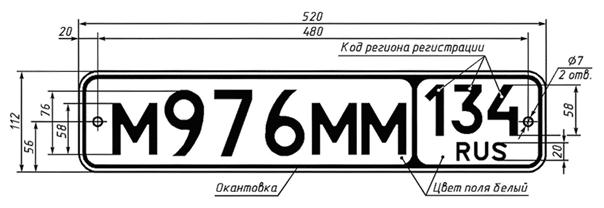

Рисунок А.2 - Регистрационный знак типа 1 с трехзначным кодом региона регистрации

Рисунки А.3, А.4 - (Исключены, Изм. № 3).

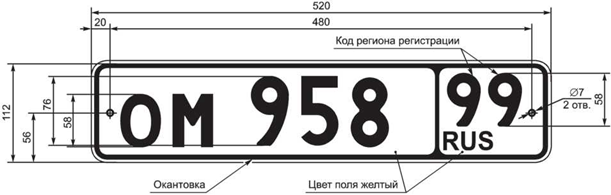

Рисунок А.3 - Регистрационный знак типа 1Б

(Введен дополнительно, Изм. № 4)

Без имени-1копирование

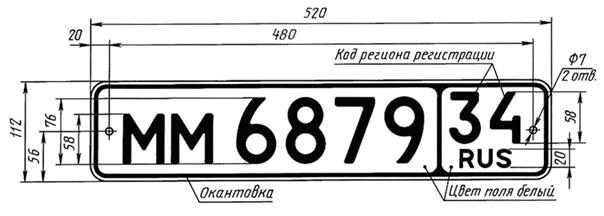

Рисунок А.5 - Регистрационный знак типа 2

Без имени-1копирование

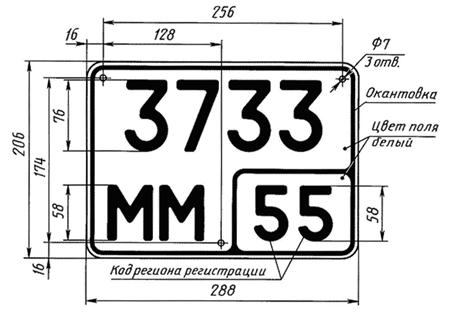

Рисунок А.6 - Регистрационный знак типа 3

Без имени-1копирование

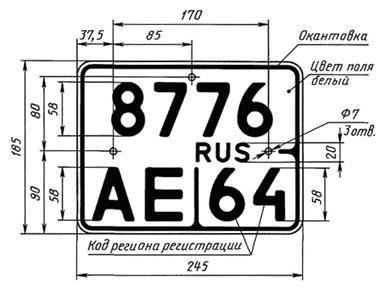

Рисунок А.7 - Регистрационный знак типа 4

Без имени-1копирование

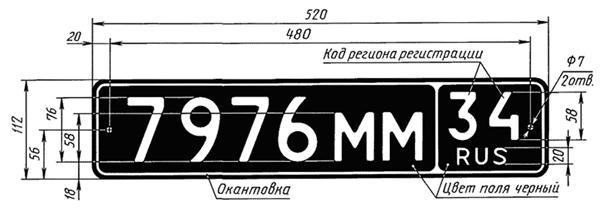

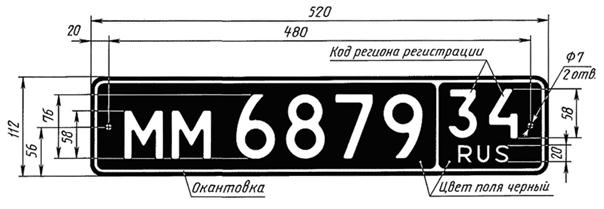

Рисунок А.8 - Регистрационный знак типа 5

Без имени-1копирование

Рисунок А.9 - Регистрационный знак типа 6

Без имени-1копирование

Рисунок А.10 - Регистрационный знак типа 7

Без имени-1копирование

Рисунок А.11 - Регистрационный знак типа 8

Без имени-1копирование

Рисунок А.12 - Регистрационный знак типа 9

Без имени-1копирование

Рисунок А.13 - Регистрационный знак типа 10

Рисунки А.14, А.15 (Исключены, Изм. № 2).

Рисунок А.15 - Регистрационный знак типа 15

Рисунок А.15 (Введен дополнительно, Изм. № 3).

Без имени-1копирование

Рисунок А.16 - Регистрационный знак типа 16

Без имени-1копирование

Рисунок А.17 - Регистрационный знак типа 17

Без имени-1копирование

Рисунок А.18 - Регистрационный знак типа 18

Без имени-1копирование

Рисунок А.19 - Регистрационный знак типа 19

Без имени-1копирование

Рисунок А.20 - Регистрационный знак типа 20

Без имени-1копирование

Рисунок А.21 - Регистрационный знак типа 21

Без имени-1копирование

Рисунок А.22 - Регистрационный знак типа 22

Без имени-1копирование

Рисунок А.23 - Фрагмент регистрационного знака с изображениями надписи «RUS»
и Государственного флага Российской Федерации (по 3.5)

ПРИЛОЖЕНИЕ А (Измененная редакция, Изм. № 1, 2).

ПРИЛОЖЕНИЕ Б
(обязательное)

Без имени-1копирование

Рисунок Б.1 - Шрифт букв, разрешенных для использования на
регистрационных знаках

ПРИЛОЖЕНИЕ В
(обязательное)

Без имени-1копирование

Рисунок В.1 - Шрифт цифр, применяемых на регистрационных знаках

ПРИЛОЖЕНИЕ Г
(обязательное)

Требования к цвету поля и качеству световозвращающего покрытия
регистрационных знаков

Г.1 Требования к фотометрическим свойствам

Г.1.1 Коэффициент световозвращения (отношение яркости к освещенности) световозвращающего покрытия поля регистрационного знака должен быть не менее значений, указанных в таблице Г.1.

Таблица Г.1 - Фотометрические характеристики световозвращающего покрытия

Цвет покрытия

Угол наблюдения

Коэффициент световозвращения, кд/(м2 × лк), не менее, при углах освещения

5°

30°

45°

Максимальный

Белый

0°12¢

70

35

6

250

0°20¢

50

30

3

250

1°30¢

5

2

1

250

Желтый

0°12¢

50

25

4

250

0°20¢

35

15

2

250

1°30¢

3

1

0,5

250

Красный

0°12¢

10

4

0,8

100

0°20¢

7

3

0,7

100

1°30¢

0,6

0,3

0,1

100

Синий

0°12¢

4

1,7

1

25

0°20¢

3

1,1

0,7

25

Примечания

1 Измерения проводят при освещении стандартным источником света по ГОСТ 7721.

2 Угол скручивания образца должен быть не более 1°20¢.

3 Расположение угла освещения должно быть таким, чтобы углы освещения и наблюдения находились на противоположных сторонах линии, соединяющей источник света с центром образца.

Г.1.2 При обильном воздействии воды на регистрационный знак коэффициент световозвращения должен быть не менее 90 % значений, указанных в таблице Г.1.

Г.1.3 Значения максимального коэффициента световозвращения к минимальному не должны отличаться более чем в два раза.

Примечания

1 Проверку отклонений световозвращения проводят в случае обнаружения локальных отклонений в яркости при измерениях по Г.1.1.

2 Измерения проводят при угле наблюдения 0°20¢ и угле освещения 5°.

3 Коэффициент световозвращения измеряют на нескольких соседних площадках размером 50´50 мм.

Г.2 Требования к цветометрическим характеристикам

Г.2.1 Цвет световозвращающего покрытия регистрационного знака должен находиться в пределах зоны, ограниченной координатами цветности, указанными в таблице Г.2, и соответствовать коэффициенту яркости.

Примечания

1 Измерения проводят при освещении стандартным источником света Д65 МЭК.

2 Источник света располагают под углом 45° к нормали регистрационного знака.

3 Измерения проводят вдоль нормали регистрационного знака.

4 Для проведения измерений используют образец регистрационного знака без нанесенных на нем надписи «RUS», изображения Государственного флага Российской Федерации, цифр, букв, окантовки.

Таблица Г.2 - Цветометрические характеристики световозвращающего покрытия

Цвет покрытия

Координаты цветности угловых точек допустимых цветовых областей

Коэффициент яркости

Номера угловых точек цветовых областей

1

2

3

4

Белый х

0,355

0,305

0,285

0,335

³ 0,35

у

0,355

0,305

0,325

0,375

³ 0,35

Желтый х

0,545

0,487

0,427

0,465

³ 0,27

у

0,454

0,423

0,483

0,534

³ 0,27

Красный х

0,690

0,595

0,569

0,655

³ 0,05

у

0,310

0,315

0,341

0,345

³ 0,05

Синий х

0,144

0,244

0,190

0,066

³ 0,01

у

0,030

0,202

0,247

0,208

Г.3 Требования к стойкости

Г.3.1 Теплостойкость световозвращающего покрытия, букв и цифр должна быть такая, чтобы после последовательно проведенного кондиционирования образца регистрационного знака не наблюдалось трещин вздутий или изменений цвета (обесцвечивания).

Примечания

1 Последовательность и условия кондиционирования образца регистрационного знака должны быть следующими:

а) в течение 7 ч при температуре (65 ± 2) °С и относительной влажности (10 ± 5) %;

б) в течение 1 ч при температуре (23 ± 5) °С и относительной влажности (50 ± 10) %;

в) в течение 15 ч при температуре минус 20 °С.

2 Для испытаний используют фрагмент, равный половине регистрационного знака.

3 Соблюдение требования проверяют визуально.

Г.3.2 Адгезия световозвращающего покрытия должна быть такая, чтобы после кондиционирования образца регистрационного знака не наблюдалось отслоений световозвращающего покрытия.

Примечания

1 Кондиционирование образца регистрационного знака проводят в течение 1 ч при температуре минус 20 °С.

2 Для испытаний используют фрагмент, равный половине регистрационного знака.

3 Соблюдение требования проверяют визуально.

Г.3.3 Стойкость световозвращающего покрытия к удару должна быть такая, чтобы после проведения испытаний на световозвращающем покрытии регистрационного знака не наблюдались трещины или отслоения на расстоянии более 5 мм от зоны удара.

Примечания

1 Проверку стойкости световозвращающего покрытия к удару проводят на испытательном стенде, который должен обеспечивать направленное падение ударника с ускорением 9 - 9,81 м/с2.

2 Ударник должен представлять собой шар диаметром 25 мм, изготовленный из стали по ГОСТ 380.

3 Образец регистрационного знака, подвергаемый проверке на стойкость световозвращающего покрытия к удару, предварительно кондиционируют в течение 1 ч при температуре минус 20 °С.

4 После извлечения образца регистрационного знака из криокамеры его укладывают световозвращающим покрытием вверх на твердое основание (плиту толщиной не менее 12,5 мм, изготовленную из стали по ГОСТ 380 или чугуна по ГОСТ 1412).

5 Удар производят с высоты 2 м.

6 Для испытания используют фрагмент регистрационного знака размером, пригодным для проведения необходимых измерений.

7 Соблюдение требования проверяют штангенциркулем по ГОСТ 166.

Г.3.4 Стойкость световозвращающего покрытия к изгибу должна быть такая, чтобы после проведения испытаний на покрытии не наблюдались трещины.

Примечания

1 Испытания проводят при температуре (23 ± 5) °С.

2 Образец регистрационного знака изгибают на оправке диаметром 50 мм в течение 2 с до образования угла 90°.

3 При проведении испытания образец регистрационного знака должен быть повернут наружу световозвращающим покрытием.

4 Для испытаний используют фрагмент регистрационного знака размером, пригодным для проведения испытания; отбортованные верхний и нижний края образца регистрационного знака должны быть срезаны.

Г.3.5 Водостойкость световозвращающего покрытия должна быть такая, чтобы после кондиционирования образца на покрытии не было следов разрушений, влияющих на его эффективную работу.

Примечания

1 Последовательность и условия кондиционирования образца регистрационного знака должны быть следующими:

а) в течение 24 ч образец регистрационного знака выдерживают в дистиллированной воде при температуре (23 ± 5) °С;

б) в течение 48 ч образец регистрационного знака высушивают при температуре (23 ± 5) °С и относительной влажности (50 ± 10) %.

2 Для испытаний используют целый регистрационный знак.

3 Соблюдение требования проверяют визуально.

Г.3.6 Способность световозвращающего покрытия к очистке должна быть такова, чтобы при проведении испытаний световозвращающее покрытие легко без повреждения очищалось.

Примечания

1 Перед проведением испытаний световозвращающее покрытие регистрационного знака должно быть смазано смесью моторного или трансмиссионного масла и графита. Марки применяемых при испытании масел и графита, а также состав смеси не регламентируют.

2 При испытании световозвращающее покрытие протирают слабым растворителем (гептаном) с последующим промыванием нейтральным моющим раствором. Протирающие материалы, а также марку применяемого растворителя и моющего раствора не регламентируют.

3 Для испытаний используют фрагмент, равный половине регистрационного знака.

4 Соблюдение требования проверяют визуально.

Г.3.7 Стойкость световозвращающего покрытия к воздействию топлива должна быть такова, чтобы после проведения кондиционирования образца регистрационного знака на покрытии не было следов разрушений, влияющих на его эффективную работу.

Примечания

1 Кондиционирование образца регистрационного знака проводят в течение 1 мин в испытательной топливной смеси.

2 Состав испытательной топливной смеси должен быть следующим: 70 % n-гептана и 30 % толуола.

3 Для испытаний используют фрагмент регистрационного знака, содержащий букву и цифры.

4 Соблюдение требования проверяют визуально.

Г.3.8 Стойкость к солевому воздействию должна быть такова, чтобы после проведения кондиционирования на образце регистрационного знака не наблюдалось следов коррозии, влияющих на эффективную работу покрытия.

Примечания

1 Последовательность и условия кондиционирования образца регистрационного знака должны быть следующими:

а) в течение 22 ч образец регистрационного знака подвергают воздействию солевого тумана;

б) в течение 2 ч образец регистрационного знака высушивают при температуре (23 ± 5) °С и относительной влажности (50 ± 10) %;

в) в течение 22 ч образец регистрационного знака подвергают повторному воздействию солевого тумана;

г) по окончании установленных режимов кондиционирования образец промывают водой, протирают и осматривают.

2 Соляной туман создают распылением при температуре (35 ± 2) °С раствора, состоящего из 5 % хлорида натрия и 95 % дистиллированной воды.

3 Для испытаний используют целый регистрационный знак.

4 Соблюдение требования проверяют визуально.

Г.3.9 Долговечность покрытия должна быть такова, чтобы после интенсивного светового воздействия на образец регистрационного знака цветовые характеристики покрытия соответствовали значениям, указанным в таблице Г.2, и коэффициент световозвращения не должен быть ниже 50 % значений, указанных в таблице Г.1 для угла наблюдения 0°20¢ и угла освещения 5°. Коэффициент яркости должен быть не ниже 80 % значений, указанных в таблице Г.2.

Примечания

1 Для испытаний используют целый регистрационный знак.

2 Источник света и время светового воздействия регламентируют в технических условиях на регистрационные знаки со световозвращающим покрытием.

Г.4 Отбор образцов регистрационных знаков

Г.4.1 Испытаниям на соответствие требованиям настоящего приложения должны подвергаться не менее девяти образцов регистрационных знаков из одной партии, изготовленных с использованием одинаковых материалов на одном технологическом оборудовании.

Г.4.2 Один из образцов должен быть готовым для установки на транспортном средстве и используется для проверки размеров, цвета, формы, расположения надписи «RUS», Государственного флага Российской Федерации, цифровых и буквенных обозначений, установленных настоящим стандартом и техническими условиями, а также Г.4.

Г.4.3 Для проведения измерений по Г.1 и Г.2 используют образец регистрационного знака без нанесенных на нем надписи «RUS», изображения Государственного флага Российской Федерации, цифр, букв, окантовки.

Г.4.4 Для проведения испытаний по Г.3 используют готовые регистрационные знаки с одной нанесенной на них буквой и двумя цифрами, расположенными в центре регистрационного знака и имеющие по краям свободные пространства площадью не менее 100 см2.

Г.4.5 Если световозвращающее покрытие поля регистрационного знака должно покрываться прозрачным лаком, то образцы также должны быть покрыты этим лаком.

ПРИЛОЖЕНИЕ Г (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ Д
(обязательное)

Оборотная сторона регистрационного знака типа 16

Выдан на транспортное средство (ТС) марки, модели, модификации

___________________________________________________________

идентификационный № (VIN) ________, шасси (рама) № _________,

двигатель № ______, кузов (боковой прицеп) № _____. Год выпуска

__________. Цвет _____________. Категория ТС (АВСDЕ) ________.

Мощность двигателя (л.c.) _______________ . Масса ТС без нагрузки,

кг _________. Разрешенная максимальная масса ТС, кг ___________

Особые отметки: ____________________________________________

Наименование предприятия-изготовителя _______________________

Паспорт ТС серии __________ № _ от «____  » _____________ 20__г.

Владелец ________________________, адрес владельца____________

Наименование документа, подтверждающего право собственности на

ТС ____________, серия ______ № _____от «___ » __________20__г.,

 выданного _________________________________________________.

наименование организации

ТС следует своим ходом до ___________________________________.

пункт следования ТС

Регистрационный знак выдан__________________________________

наименование организации

Действителен до « ______ » ______ ____________ 20__г. Дата выдачи

« ______ » ________________ 20___г.

Место печати                 ________________________________________

подпись должностного лица, фамилия, инициалы



Памятка водителю

При регистрации ТС регистрационный знак сдается в Госавтоинспекцию.

Регистрационные знаки на мотоциклах (один регистрационный знак) - должны находиться у водителя.

ПРИЛОЖЕНИЕ Д (Измененная редакция, Изм. № 1, 2, 3).

ПРИЛОЖЕНИЕ Е
(обязательное)

Оборотная сторона регистрационного знака типа 17

РЕГИСТРАЦИОННЫЙ ЗНАК

Выдан на транспортное средство (ТС) марки, модели, модификации

__________________________________________________________________________

идентификационный № (VIN) _______, шасси (рама) № ______, двигатель № ________

кузов (боковой прицеп) № ________. Год выпуска _________. Цвет ________________

Категория ТС (ABCDE) __________________. Мощность двигателя (л.с.) ___________

Масса ТС без нагрузки, кг ___________________________________________________

Разрешенная максимальная масса ТС, кг _______________________________________

Особые отметки: ___________________________________________________________

Наименование предприятия-изготовителя ______________________________________

Паспорт ТС серии ________________ № __________ от «...» ___________ 20... г.

Владелец ____________________________, адрес владельца ______________________

Наименование документа, подтверждающего право собственности на ТС ___________

cерия _______ № _______ от «_____» 20... г., выданного __________________________

наименование организации

ТС следует своим ходом до ______________________________________________

пункт следования ТС

Регистрационный знак выдан ______________________________________________

наименование организации

Действителен до «...» __________ 20... г. Дата выдачи «...» __________ 20... г.

Место печати                              _______________________________________________

подпись должностного лица, фамилия, инициалы

Памятка водителю

При регистрации ТС регистрационный знак сдается в Военную автоинспекцию.

Регистрационные знаки должны:

- на легковых автомобилях (кроме УАЗ) и автобусах (два регистрационных знака) - устанавливаться на переднем и заднем ветровых стеклах внутри салона (кабины) справа от оси симметрии по направлению движения ТС;

- на грузовых автомобилях и тракторах (один регистрационный знак) - устанавливаться на переднем ветровом стекле внутри кабины справа от оси симметрии по направлению движения ТС;

- на мотоциклах и прицепах (один регистрационный знак) - находится у водителя.

ПРИЛОЖЕНИЕ Ж
(обязательное)

Оборотная сторона регистрационного знака типа 18

РЕГИСТРАЦИОННЫЙ ЗНАК

Выдан на транспортное средство (машину) наименования, марки __________________

заводской № транспортного средства (машины) или рамы _________________________

двигатель № ________________________, коробка передач № _____________________

основной ведущий мост (мосты) № ________________. Год выпуска ________________

Цвет ________________. Предприятие-изготовитель _____________________________

Паспорт транспортного средства (машины) серии _____________ № ________________

от «   » _______________ 20... г.

Наименование (ф. и. о.) владельца транспортного средства (машины) _______________

___________________________________________________________________________

Адрес владельца ____________________________________________________________

Наименование документа, подтверждающего право собственности на транспортное средство

(машину) _____________, серия ____________ № _________от «...» 20... г., выданного

__________________________________________________________________________

наименование поставщика, продавца

Транспортное средство (машина) следует своим ходом __________________________

__________________________________________________________________________

пункт следования транспортного средства/машины

Регистрационный знак выдан ________________________________________________

наименование организации

Действителен до «...» ___________ 20... г. Дата выдачи «...» ________________ 20... г.

Место печати                           _________________________________________________

подпись должностного лица, фамилия, инициалы

Памятка трактористу-машинисту (трактористу) или водителю

При регистрации транспортного средства (машины) регистрационный знак сдается в государственную инспекцию Гостехнадзора.

Регистрационный знак устанавливается на переднем ветровом стекле кабины справа от оси симметрии по направлению движения транспортного средства (машины), а на транспортных средствах (машинах), в конструкции которых не предусмотрена кабина, должен находиться у тракториста-машиниста (тракториста) или водителя.



ПРИЛОЖЕНИЯ Е, Ж (Введены дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ И
(обязательное)

Требования к установке государственных регистрационных знаков
на транспортных средствах

И.1 На каждом транспортном средстве должны быть предусмотрены места установки следующих регистрационных знаков (кроме знаков типов 16 - 18):

- одного переднего и одного заднего - на легковых, грузовых, грузопассажирских автомобилях и автобусах;

- одного заднего - на прочих транспортных средствах.

И.2 Место для установки регистрационного знака должно представлять собой плоскую вертикальную прямоугольную поверхность и выбираться таким образом, чтобы исключалось загораживание знака элементами конструкции транспортного средства, загрязнение при эксплуатации транспортного средства и затруднение прочтения. При этом регистрационные знаки не должны уменьшать углы переднего и заднего свесов транспортного средства, закрывать внешние световые и светосигнальные приборы, выступать за боковой габарит транспортного средства.

И.3 Передний регистрационный знак должен устанавливаться, как правило, по оси симметрии транспортного средства. Допускается установка переднего регистрационного знака слева от оси симметрии транспортного средства по направлению движения транспортного средства.

И.4 Место установки заднего регистрационного знака должно обеспечивать выполнение следующих условий.

И.4.1 Регистрационный знак должен устанавливаться по оси симметрии транспортного средства или слева от нее по направлению движения.

И.4.2 Регистрационный знак должен устанавливаться перпендикулярно продольной плоскости симметрии транспортного средства с отклонением не более 3°.

И.4.3 Регистрационный знак на транспортном средстве должен располагаться перпендикулярно опорной плоскости транспортного средства с отклонением не более 5°.

Примечание - Если конструкция транспортного средства не позволяет установить регистрационные знаки перпендикулярно опорной плоскости транспортного средства, то для регистрационных знаков, высота верхнего края которых не более 1200 мм, допускается этот угол увеличить до 30°, если поверхность, на которой установлен знак, обращена вверх, и до 15°, если поверхность обращена вниз.

И.4.4 Высота нижнего края заднего регистрационного знака от опорной плоскости транспортного средства должна быть не менее 300 мм, для мотоциклов, мотороллеров, мопедов и снегоходов - не менее 200 мм, высота верхнего края знака - не более 1200 мм.

(Поправка)

Примечания

1 В случае если конструкция транспортного средства не позволяет обеспечить высоту расположения верхнего края регистрационного знака на высоте не более 1200 мм, допускается увеличение размера до 2000 мм.

2 Измерение высоты размещения регистрационного знака от опорной плоскости транспортного средства должно проводиться на транспортном средстве снаряженной массы.

И.4.5 Регистрационный знак должен быть видимым в пространстве, ограниченном следующими четырьмя плоскостями: двумя вертикальными и двумя горизонтальными, касающимися краев знака в пределах углов видимости, указанных на рисунке 3.1.

И.4.6 Относительное расположение регистрационного знака и фонаря (фонарей) освещения регистрационного знака на транспортном средстве должно соответствовать ГОСТ Р 41.4.

И.4.7 Регистрационный знак должен устанавливаться таким образом, чтобы в темное время суток обеспечивалось его прочтение с расстояния не менее 20 м при освещении штатным фонарем (фонарями) освещения знака транспортного средства.

Примечание - Требование не распространяется на надписи «RUS» и «ТРАНЗИТ», а также на изображение флага Российской Федерации.

И.5 Для крепления регистрационных знаков должны применяться болты или винты с головками, имеющими цвет поля знака или светлые гальванические покрытия.

Допускается крепление знаков с помощью рамок. Болты, винты, рамки не должны загораживать или искажать имеющиеся на регистрационном знаке надпись «RUS», изображение Государственного флага Российской Федерации, Буквы или цифры.

Без имени-1копирование

Рисунок И.1

Не допускается закрывать знак органическим стеклом или другими материалами.

Запрещается сверление на регистрационном знаке дополнительных отверстий для крепления знака на транспортном средстве или в иных целях.

В случае несовпадения координат посадочных отверстий регистрационного знака с координатами посадочных отверстий транспортного средства крепление знаков должно осуществляться через переходные конструктивные элементы, обеспечивающие выполнение требований И.2 - И.4.

И.6 Регистрационные знаки типов 16 - 18 должны устанавливаться:

- на легковых автомобилях и автобусах - один на переднем и один на заднем ветровых стеклах внутри салона (кабины) справа от продольной плоскости симметрии по направлению движения транспортного средства;

- на грузовых автомобилях и тракторах - один знак на переднем ветровом стекле внутри кабины справа от продольной плоскости симметрии по направлению движения транспортного средства.

Регистрационные знаки, выданные на мотоциклы и прицепы, должны находиться у водителей.

И.7 Регистрационные знаки типа 15 должны устанавливаться на легковых, грузовых автомобилях, автобусах (один спереди и один сзади) и прицепах (один сзади) на штатные места установки регистрационных знаков этих транспортных средств.

Должно быть обеспечено надежное крепление регистрационных знаков типа 15 в течение всего срока их действия с использованием, при необходимости, рамок или других переходных конструктивных элементов.

ПРИЛОЖЕНИЕ И (Введено дополнительно, Изм. № 2, 3).

Ключевые слова: государственные регистрационные знаки, транспортные средства, юридические лица, цифровой код, регион регистрации, иностранное представительство, лакокрасочное и световозвращающее покрытие







© 2013 Ёшкин Кот :-)
