ГОСТ Р 50463-92

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СТОЙКИ ИНДИВИДУАЛЬНЫЕ
ПРИЗАБОЙНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ГОССТАНДАРТ РОССИИ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СТОЙКИ ИНДИВИДУАЛЬНЫЕ ПРИЗАБОЙНЫЕ

Общие технические требования

Pit single props.
General technical requirements

ГОСТ Р
50463-92

Дата введения 01.01.94

Настоящий стандарт распространяется на индивидуальные призабойные гидравлические стойки и стойки трения постоянного сопротивления (далее - стойки), предназначенные для крепления очистных и других горных выработок с углами наклона до 35°.

Стандарт не распространяется на стойки специального назначения.

Требования табл. 1; 2; пп. 2.1.2; 2.1.3; 2.1.4; 2.2.2 и разд. 3 настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. ТИПЫ

1.1. Стойки изготовляют двух типов: гидравлические и трения.

1.2. Гидравлические стойки в зависимости от конструкции подразделяют на исполнения:

Г - внутреннего питания;

ГВ - внешнего питания (одинарной или двойной раздвижности).

2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

2.1. Гидравлические стойки

2.1.1. Основные параметры и размеры стоек должны соответствовать указанным на чертеже и в табл. 1.

2.1.2. Рабочее сопротивление стоек следует выбирать из ряда: 300; 400 кН.

По заказу потребителя допускается изготовлять стойки с рабочим сопротивлением 200 кН.

Предельные отклонения рабочего сопротивления не должны превышать ±10 %.

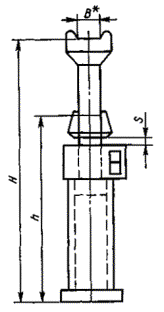

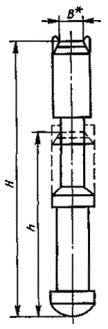

Индивидуальные призабойные стойки

а

б

а - гидравлическая стойка; б - стойка трения

В* = 74; 84; 88; 90; 92; 130 мм в соответствии с заказом потребителя

Примечание. Чертеж не определяет конструкцию стойки.

2.1.3. Рабочую высоту сменяемых насадок (удлинителей) следует выбирать из ряда: 60; 100; 120; 160; 200; 250; 400 мм.

Рекомендации по применению сменяемых насадок (верхних и нижних) должны быть изложены в эксплуатационной документации.

2.1.4. Конструкция стоек, не предусматривающая применение минимальной сменяемой насадки, должна иметь высоту в сдвинутом положении, соответствующую указанной в табл. 1.

2.2. Стойки трения

2.2.1. Основные параметры и размеры стоек должны соответствовать указанным на чертеже и в табл. 2.

2.2.2. Рабочее сопротивление стоек следует выбирать из ряда: 150; 200; 300; 400 кН.

Предельные отклонения рабочего сопротивления не должны превышать ± 20 %.

Таблица 1

Типоразмер стойки

Высота стойки с наименьшей насадкой, мм

в сдвинутом положении h (пред. откл. ±10)

в раздвинутом положении Н, не менее, для исполнений

Г

ГВ

одинарной раздвижности

двойной раздвижности

0

300

-

-

520

1

360

-

-

580

2

400

-

-

700

3

450

-

-

810

4

500

650

710

900

5

560

800

830

980

6

630

900

950

1100

7

710

1000

1100

-

8

800

1120

1250

-

9

900

1250

1450

-

10

1000

1400

1600

-

11

1120

1600

1800

-

12

1250

1800

2000

-

13

1400

2000

2000

-

14

1600

2240

2240

-

15

1800

2500

2500

-

16

2000

2800

2800

-

17

2240

3040

3040

-

Таблица 2

Типоразмер стойки

Высота стойки, мм

Зазор между опорой и корпусом S, мм, не менее

в сдвинутом положении h, (пред. откл. ±10)

в раздвинутом положении H, не менее

1

360

560

5

2

400

630

3

450

710

4

500

800

5

560

900

6

630

1000

30

7

710

1120

8

800

1250

9

900

1500

10

1000

1700

11

1120

1900

12

1250

2240

50

13

1400

2360

14

1600

2600

15

1800

2800

16

2000

3150

17

2240

3550

3. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Стойки должны быть изготовлены в соответствии с требованиями настоящего стандарта и технических условий на стойки конкретных типов (исполнений) по рабочим чертежам, утвержденным в установленном порядке.

3.2. Стойки должны быть изготовлены с опорами под металлический верхняк, а по заказу потребителя - под деревянный верхняк.

3.3. Головка и верхняя опора под металлический верхняк должны иметь поверхность или шарнир, обеспечивающие надежное взаимодействие с верхняком при установке и работе стойки.

3.4. Конструкция стоек должна исключать возможность их саморазгрузки.

3.5. Стойки, предназначенные для использования в выработках с углами наклона свыше 15°, следует применять с удерживающими устройствами, предотвращающими перемещение стойки в направлении падения пласта после ее разгрузки.

3.6. Конструкция стойки при максимальной раздвижности должна обеспечивать прочность ее под нагрузкой, равной 1,25 максимально допустимого рабочего сопротивления.

3.7. Стойки должны соответствовать требованиям Правил безопасности в угольных и сланцевых шахтах, утвержденных Госпроматомнадзором.

3.8. Остальные требования должны быть отражены в технических условиях на стойки конкретных типов.

3.9. Дополнительные требования к гидравлическим стойкам

3.9.1. Начальный распор стоек всех исполнений должен быть не менее 30 % рабочего сопротивления.

3.9.2. В качестве рабочей жидкости стоек исполнения ГВ одинарной и двойной раздвижности следует использовать негорючие и нетоксичные жидкости.

Применяемая рабочая жидкость - не выше 17 класса по ГОСТ 17216.

3.9.3. Конструкция стоек должна обеспечивать возможность их дистанционной разгрузки.

3.10. Дополнительные требования к стойкам трения

3.10.1. Начальный распор стоек должен быть не менее 15 кН при использовании распорных клиньев и не менее 50 кН при использовании специальных распорных устройств.

3.10.2. Стойки должны обеспечивать свободную раздвижку и опускание выдвижной части под действием собственного веса, а также расштыбовку корпуса.

3.10.3. Конструкция стойки должна обеспечивать стабильность рабочего сопротивления по всему диапазону раздвижности.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством топлива и энергетики России

РАЗРАБОТЧИКИ

Е.Ф. Лореш; В.С. Петров; А.С. Стаина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 30.12.92 № 1588

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 17216-71

3.9.2
