ГОСТ ИСО 7905-4-99

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПОДШИПНИКИ СКОЛЬЖЕНИЯ.

УСТАЛОСТЬ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ

Испытания полувкладышей из металлического многослойного подшипникового материала

Plain bearings. Bearing fatigue.

Tests on half-bearings of a metallic multilayer bearing material

Дата введения 2000-07-01

1 Область применения

Настоящий стандарт устанавливает метод определения предела выносливости при усталости полувкладышей из многослойных подшипниковых материалов.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ ИСО 7905-3-99. Подшипники скольжения. Усталость подшипников скольжения. Испытание гладких полос из металлического многослойного подшипникового материала

3 Образцы для испытания

В качестве образцов для испытания используют готовые полувкладыши. Как результат условий нагружения главные напряжения локализуются в верхней части подшипника. Не допускаются механические повреждения поверхности образца или повреждения вследствие коррозии до и в процессе испытания.

Преимуществом этого метода испытания является наличие остаточных напряжений, связанных с процессом производства подшипников.

4 Методы испытаний

Схема испытания приведена на рисунке 1.

Образцы крепят за один конец, а через свободный конец передают нагрузку, контролируемую по усилию или перемещению, приложенных радиально с эксцентриситетом относительно линии разъема. Нагрузка должна изменяться от растяжения к сжатию в пределах рабочей поверхности. Для оценки зависимости от средних напряжений дополнительно могут быть приложены предварительные напряжения растяжения или сжатия. Испытательное оборудование располагают в камере, содержащей смазку при заданной температуре с точностью ±2 °С. Испытания могут быть проведены альтернативно в среде воздуха при заданной температуре с точностью ±2 °С.

Напряжения при изгибе измеряют с помощью тензодатчика на основе подшипника в верхней его части (средней периферической длине). Требуемое напряжение в антифрикционном слое может быть рассчитано, если известны толщины стальной основы и антифрикционного слоя и модули Юнга.

Альтернативно радиальное усилие в закрепленном конце может быть измерено с помощью камеры нагрузки или рассчитано по теории консольной балки, а нагружение в антифрикционном слое рассчитано в соответствии с приложением А.

Эти значения критически зависят от толщин стальной основы и антифрикционного слоя, которые определяются с помощью микрошлифов после испытаний. Частота испытания должна составлять 50 - 80 Гц. Обнаружение трещины осуществляют с помощью метода проникающих красителей или с помощью микроскопа.

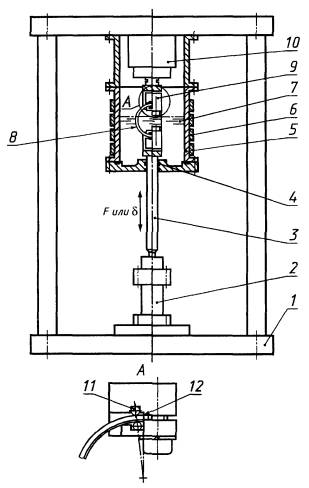

1 - корпус; 2 - гидравлический цилиндр; 3 - передаточный вал; 4 - уплотнение; 5 - камера для образца; 6 - лента нагревателя; 7 - испытательная жидкость; 8 - полувкладыши; 9 - навесное зажимное устройство; 10 - камера нагрузки; 11 - ролики на радиальной линии; 12 - поворотное зажимное устройство

Рисунок 1 - Схема испытания

Амплитуда нагружения контролируется усилием sint), где  - среднее усилие, FA - амплитуда усилия, ω - угловая скорость, t - время, или перемещением sint), где  - среднее перемещение, δА - амплитуда перемещения. Для обнаружения возникновения трещины в более толстых слоях может быть использована обработка данных тензодатчиков, чтобы определить начало разрушения (ГОСТ ИСО 7905-3).

5 Оценка и представление результатов

Напряжения предела выносливости должны быть представлены в форме кривых σel - N при предварительно определенной температуре (±2 °С) относительно детального описания подшипникового материала. Испытание для получения этой кривой прекращают при циклах нагружения 50 ´ 106. Напряжение предела выносливости может быть оценено при заданном числе циклов, например 3 ´ 106, 10 ´ 106, 25 ´ 106 или 50 ´ 106. Образец, не подвергшийся разрушению при усталостном испытании до заданного предела, указывают в отчете.

Вследствие разброса результатов испытания и статистического характера предела усталости рекомендуется полученные результаты оценивать на основе статистического метода.

Напряжения предела выносливости могут быть представлены также с помощью диаграммы Хейга, на которой амплитуду напряжений указывают относительно среднего напряжения.

Металлографическое исследование должно обеспечить детальное описание механизма разрушения, коррозионного повреждения и диффузии в результате термических эффектов.

ПРИЛОЖЕНИЕ А

(обязательное)

ОЦЕНКА НАПРЯЖЕНИЙ

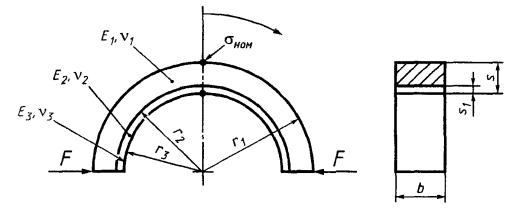

А.1 Система полувкладышей описана на рисунке А.1 через радиальный размер r1, толщину s1 и связана с модулем Юнга Е2,0 = 50 ´ 106 МПа и номинальным напряжением σном.

Рисунок А.1 - Система вкладыша

Оценка напряжений для двухслойного подшипника дана на рисунке А.2. Аппроксимация для напряжения в антифрикционном слое трехслойного подшипника также показана на рисунке А.2.

А.2 Ниже приведены условные обозначения:

А1 - коэффициент напряжения на основе подшипника;

a1,i - 3 коэффициента на наружной стороне основы подшипника с i = 0, 1, 2;

А2 - коэффициент напряжения на поверхности антифрикционного слоя;

a2,i - 3 коэффициента на поверхности антифрикционного слоя с i = 0, 1, 2;

b - ширина подшипника, мм;

B1 - коэффициент напряжения на основе подшипника;

b1,i - 3 коэффициента на наружной стороне основы подшипника с i = 0, 1, 2;

В2 - коэффициент напряжения на поверхности антифрикционного слоя;

b2,i - 3 коэффициента на поверхности антифрикционного слоя с i = 0, 1, 2;

Е - модуль Юнга, МПа;

Е* - безразмерный модуль Юнга (E* = E2/E2,0);

Е1 - модуль Юнга, стальная основа подшипника, МПа (Е1 = 210 ´ 103);

Е2 - модуль Юнга, антифрикционный слой, Па;

E2,0 - модуль Юнга для рисунка А.2, МПа (E2,0 = 50 ´ 103);

Е3 - модуль Юнга, рабочий антифрикционный слой, Па;

F - радиальное усилие, Н;

r1 - наружный радиус стальной основы подшипника, мм;

r2 - радиус поверхности раздела между основой подшипника и антифрикционным слоем, мм;

r3 - радиус рабочей поверхности (толщина рабочего антифрикционного слоя незначительна), мм;

s - общая толщина подшипника, мм;

s* - безразмерная общая толщина (см. рисунок А.1);

s1 - толщина стальной основы, мм;

s1* - безразмерная толщина стальной основы (см. рисунок А.1);

t - время, с;

σ - напряжение, Па;

σ* - безразмерное напряжение (σ* = σ/σном);

σel - напряжение предела выносливости, Па;

σном - номинальное напряжение, Па;

σ1 - напряжение на наружной стороне основы подшипника, МПа;

σ1* - безразмерное напряжение в стальной основе подшипника;

σ2 - напряжение на поверхности антифрикционного слоя, МПа;

σ2* - безразмерное напряжение, поверхность антифрикционного слоя;

σ3 - напряжение в рабочем антифрикционном слое, Па;

σ3* - безразмерное напряжение, рабочий антифрикционный слой;

 - средний радиус, мм;

v1 - коэффициент Пуассона, стальная основа подшипника;

v2 - коэффициент Пуассона, антифрикционный слой;

vз - коэффициент Пуассона, рабочий антифрикционный слой.

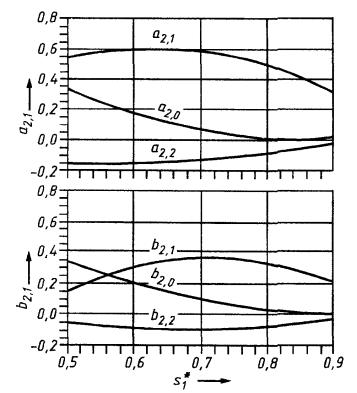

Рабочая поверхность (антифрикционный слой)

а2,0 = 1,8127 - 4,1812s1* + 2,4186s1*2

а2,1 = -0,9422 + 4,9216s1* - 3,9069s1*2

а2,2 = 0,1525 - 1,1544s1* + 1,0703s1*2

b2,0 = 1,5511 - 3,2821s1* + 1,7309s1*2

b2,1 = -1,9947 + 6,5920s1* - 4,5933s1*2

b2,2 = 0,6593 - 2,2550s1* + 1,6647s1*2

A2 = a2,0 + a2,1E2* + a2,2E2*2

B2 = b2,0 + b2,1E2* + a2,2E2*2

σ2* = A2 + B2s*

σ2 = σ2ном

Аппроксимация для напряжения в рабочем антифрикционном слое: σ3 = σ2 · E3/E2.

Рисунок А.2 - Оценка напряжений в двух- и трехслойных подшипниках

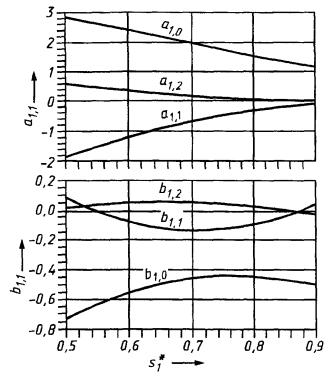

Основа подшипника

а1,0 = 5,3866 - 5,7096s1* + 1,1765s1*2

а1,1 = -7,1015 + 13,9625s1* - 6,8190s1*2

а1,2 = 2,6745 - 5,7995s1* + 3,1475s1*2

b1,0 = -2,6739 + 5,7506s1* - 3,6978s1*2

b1,1 = 2,2096 - 6,6150s1* + 4,6682s1*2

b1,2 = -0,5900 + 1,9231s1* - 1,4286s1*2

A1 = a1,0 + a1,1E2* + a1,2E2*2

B2 = b1,0 + b1,1E2* + a1,2E2*2

σ1* = A1 + B1s*

σ1 = σ1ном

Аппроксимация для напряжения в рабочем антифрикционном слое: σ3 = σ2 · E3/E2.

Рисунок А.2 - Оценка напряжений в двух- и трехслойных подшипниках (продолжение)

А.3 Пример

Приведенные данные для полувкладыша:

b = 30 мм;

E1 = 210 ´ 103 МПа;

Е2 = 69 ´ 103 МПа;

Е3 = 22 ´ 103 МПа;

F = 100 Н;

r1 = 51,50 мм;

r2 = 49,10 мм;

r3 = 48,52 мм.

Предполагается, что поскольку рабочий антифрикционный слой Pb Sn 11 относительно тонкий (0,02 мм), то он не влияет на напряжения в других слоях.

А.3.1 Расчет связанных размеров (см. рисунок А.1):

s* = 0,06;                 s1* = 0,8;              Е* = 1,38.

А.3.2 Расчет номинального напряжения (см. рисунок А.1):

σном = 111,1 МПа.

А.3.3 Расчет или считывание коэффициентов a, b (см. рисунок А.2)

Рабочая поверхность:

а2,0 = 0,016;              а2,1 = 0,495;          a2,2 = -0,086;

b2,0 = 0,033.              b2,1 = 0,339.         b2,2 = -0,079.

Основа подшипника:

a1,0 = 1,572;              а1,1 = -0,296;        a1,2 = 0,049;

b1,0 = -0,440.            b1,1 = -0,095.        b1,2 = 0,034.

А.3.4 Расчет коэффициентов А, В

Рабочая поверхность:

А2 = 0,535;

В2 = 0,350.

Основа подшипника:

А1 = 1,257;

B1 = -0,506.

А.3.5 Расчет безразмерного напряжения

Рабочая поверхность: σ2* = 0,556.

Основа подшипника: σ1* = 1,227.

А.3.6 Расчет действительного напряжения

Рабочая поверхность: σ2 = 61,8 МПа.

Основа подшипника: σ1 = 136,3 МПа.

А.3.7 Аппроксимирование для напряжения в рабочем антифрикционном слое: σ3 = 19,7 МПа.
