ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КОЛПАЧКИ КАПСУЛЬНЫЕ СТАЛЬНЫЕ
КОЛОННЫХ
АППАРАТОВ

КОНСТРУКЦИЯ И РАЗМЕРЫ.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ГОСТ 9634-81







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



РАЗРАБОТАН Министерством химического и нефтяного машиностроения

ИСПОЛНИТЕЛИ

Г.В. Почтарев (руководитель темы), П.П. Прядкин, В.И. Штанденко

ВНЕСЕН Министерством химического и нефтяного машиностроения

Член Коллегии А.М. Васильев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29 января 1981 г. 316

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛПАЧКИ КАПСУЛЬНЫЕ СТАЛЬНЫЕ КОЛОННЫХ АППАРАТОВ

Конструкция и размеры. Технические требования

Capssulebubble steel caps of column apparatus.

Construction and dimensions. Specifications

ГОСТ
9634-81

Взамен ГОСТ 9634-75

Постановлением Государственного комитета СССР по стандартам от 29 января 1981 г. 316 срок действия установлен

с 01.01 1982 г.

без ограничения (ИУС 10-91)

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на капсульные стальные колпачки диаметрами 60, 80, 100, 150 мм, устанавливаемые на тарелках колонных аппаратов и предназначенные для распределения газовой (паровой) фазы в массотеплообменных процессах.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Колпачки подразделяют на два исполнения:

1 - нерегулируемый по высоте;

2 - регулируемый по высоте.

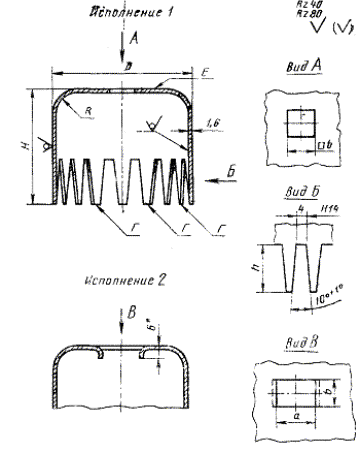

1.2. Конструкция и размеры капсульного колпачка должны соответствовать указанным на чертеже и в таблице.

* Размер для справок.

Размеры в мм

D

(пред. откл. js17)

H

R

h

(пред. откл. по Н15)

а

(пред. откл. по Н14)

b

(пред. откл. по Н12)

Число прорезей

Масса, кг, не более

60

50

10

15

17

10,5

16

0,125

20

0,120

80

55

15

15

19

12,5

20

0,190

20

0,180

100

15

26

0,265

20

0,250

150

85

20

20

40

0,670

30

0,630

Пример условного обозначения колпачка в исполнении 1, диаметром D = 100 мм, высотой прорезей h = 15 мм, изготовленного из стали марки 12Х18Н10Т:

Колпачок 1-100-15 12Х18Н10Т ГОСТ 9634-81

То же, в исполнении 2:

Колпачок 2-100-15 12X18H10T ГОСТ 9634-81

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Колпачки должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Материал колпачков - сталь марки 10 кп или 08 кп по ГОСТ 1050-74, 12Х18Н10Т или 10Х17Н13М2Т по ГОСТ 5632-72. Допускается применение стали других марок по механическим и химическим свойствам не ниже указанных.

Коррозионная стойкость сталей - не более пяти баллов по десятибалльной шкале ГОСТ 13819-68. Колпачки из коррозионностойких сталей, работающие в условиях, вызывающих межкристаллитную коррозию или коррозионное растрескивание, должны подвергаться стабилизирующему отжигу с проверкой результатов по ГОСТ 6032-84 и отраслевой нормативно-технической документации на образцах, вырезанных из колпачков, прошедших термообработку.

(Измененная редакция, Изм. № 1).

2.3. Отклонение от соосности отверстий от цилиндрической наружной поверхности - не более 1 мм.

2.4. Минимальная ширина зуба по нижней кромке колпачка должна быть не менее 2 мм.

2.5. Предельные отклонения наружного диаметра колпачка по нижней кромке зубьев:

плюс 5 мм - для диаметров 60 и 80 мм;

плюс 6 мм - для диаметра 100 мм;

плюс 8 мм      »      »            150 мм.

Допускается скругление углов зуба и прорези колпачка радиусом до 1 мм.

2.6. На поверхности колпачка не допускаются риски глубиной более 0,2 мм.

2.7. Трещины при пробивке прорезей не допускаются.

2.8. Отклонение от параллельности поверхности Г относительно поверхности Е - не более 1 мм.

2.9. Установленный срок службы - 1 год.

2.10. К партии колпачков с термообработкой должен прикладываться акт испытаний образцов по п. 2.2.
