ГОСТ 9048-69

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ СО СФЕРИЧЕСКОЙ
ГОЛОВКОЙ

КОНСТРУКЦИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ СО СФЕРИЧЕСКОЙ
ГОЛОВКОЙ

Конструкция

Spherical head bolts. Construction

ГОСТ
9048-69

Взамен
ГОСТ 9048-59

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена

01.07.70

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1027

Настоящий стандарт распространяется на болты со сферической головкой, предназначенные для станочных приспособлений.

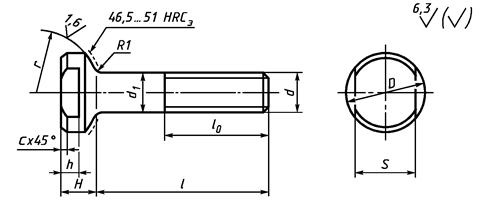

1. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 2).

2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость - 34,5 ... 39,5 HRC_э.

4. Неуказанные предельные отклонения размеров: h14,

(Измененная редакция, Изм. № 2).

Размеры в мм

Обозначение болтов	Применяемость	d	l		Н	D	d₁	S h13	h	l₀	r	с	D*	Масса, кг, ≈
Обозначение болтов	Применяемость	d	Номин.	Пред. откл.	Н	D	d₁	S h13	h	l₀	r	с	D*	Масса, кг, ≈
7002 - 0771		М6	25	± 0,8	5	12	6	10	3	20	9	0,6	0,3	0,008
0772			32											0,010
0773			40											0,012
0774			50											0,014
0775			60	± 1,5										0,016
0776			70	± 1,5										0,018
0777		М8	32	± 0,8	6	17	8	14		25	12			0,019
0778			40											0,022
0779			50											0,026
0780			60	± 1,5										0,030
0781			70											0,034
0782			80											0,038
0783			90											0,042
0784			100											0,046
0785		М10	40	± 0,8	8	21	10	17	4	30	15	1,0	0,4	0,037
0786			50	± 0,8										0,043
0787			60	± 1,5										0,049
0788			70											0,055
0789			80											0,061
0790			90											0,067
0791			100											0,073
0792			110											0,079
0793			125											0,088
0794		М12	50	± 0,8	10	24	12	19	5	40	18			0,065
0795			60	± 1,5										0,074
0796			70											0,083
0797			80											0,092
0798			90											0,101
0799			100											0,110
0800			110											0,119
0801			125											0,132
0802			140	± 1,8										0,145
0803			160											0,163
0804		М16	60		12	30	16	24	6	50	22	1,6	0,5	0,138
0805			70											0,154
0806			80											0,170
0807			90											0,186
0808			100											0,202
0809			110											0,218
7002 - 0810			125											0,241
7002 - 0811		М16	140	± 2,0	12	30	16	24	6	50	22	1,6	0,5	0,264
0812			160											0,295
0813			180											0,326
0814			200											0,357
0815		М20	70	± 1,8	14	36	20	32			27		0,6	0,225
0816			80											0,250
0817			90											0,275
0818			100											0,300
0819			110											0,325
0820			125											0,362
0821			140	± 2,0										0,399
0822			160							60				0,443
0823			180											0,492
0824			200											0,541
0825			220	± 2,5										0,590
0826			250	± 2,5										0,664
0827		М24	80	± 1,8	16	44	24	36	8		32		0,7	0,413
0828			90											0,448
0829			100											0,483
0830			110											0,518
0831			125											0,571
0832			140	± 2,0										0,624
0833			160							70				0,703
0834			180											0,774
0835			200											0,845
0836			220	± 2,5										0,916
0837			250											1,022
0838			280											1,138
0839		м30	100	± 1,8	20	56	30	46			40	2,5	0,8	0,808
0840			110											0,863
0841			125											0,946
0842			140	± 2,0										1,029
0843			160							80				1,132
0844			180											1,243
0845			200											1,354
0846			220	± 2,5										1,465
0847			250											1,631
0848			280											1,797
0849			320	± 3,0										2,019
7002 - 0850			360	± 3,0										2,241
7002 - 0851		М36	125	± 1,8	25	68	36	55	10	100	50	2,5	1,0	1,462
0852			140	± 2,0										1,582
0853			160											1,742
0854			180											1,902
0855			200											2,062
0856			220	± 2,5										2,222
0857			250											2,462
0858			280											2,702
0859			320	± 3,0										3,022
0860			360											3,342
7002 - 0861			400											3,662

* Допускаемое смещение оси головки относительно оси стержня.

Пример условного обозначения болта со сферической головкой, размерами d = М6, l = 25 мм:

Болт 7002-0771 ГОСТ 9048-69

(Измененная редакция, Изм. № 1, 2).

5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81.

(Измененная редакция, Изм. № 2).

6. Размеры сбегов и фасок для резьбы - по ГОСТ 10549-80.

7. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение защитных покрытий других видов.

8. Остальные технические требования - по ГОСТ 1759.0-87.

9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии болтов одного типоразмера.

10. Рекомендуемые размеры пазов и отверстий для фиксации болтов в приспособлениях указаны в приложении 1. Примеры применения болтов со сферической головкой указаны в приложении 2.

(Введен дополнительно, Изм. № 2).

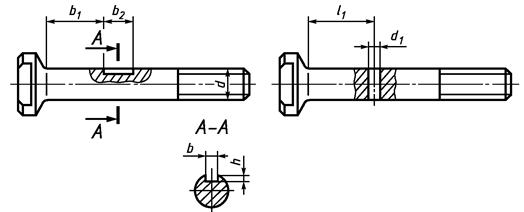

ПРИЛОЖЕНИЕ 1

Справочное

Размеры l₁ и l₂ - конструктивные. Оговаривать в заказе.

Диаметр болта d	b Н11	h	d₁ Н7
М6	-	-	2
М8	4	2,5	2
М10	4	2,5	3
М12	5	4,0	3
М16	6	5,0	4
М20	6	5,0	5
М24	8	6,0	6
М30	8	6,0	8
М36	10	8,0	10

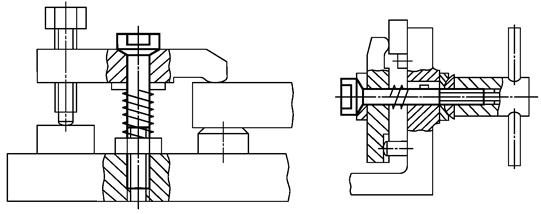

ПРИЛОЖЕНИЕ 2

Справочное

ПРИМЕРЫ ПРИМЕНЕНИЯ БОЛТОВ СО СФЕРИЧЕСКОЙ ГОЛОВКОЙ

Пример 1 Пример 2
