ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ ИЗДЕЛИЯ ИЗ
ДРЕВЕСИНЫ Допуски и посадки Москва МЕЖГОСУДАРТСВЕННЫЙ СТАНДАРТ
Постановлением Государственного комитета СССР по стандартам от 22 июля 1981 г. № 3485 дата введения установлена 01.01.82 РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности ИСПОЛНИТЕЛИ М.А. Палей (руководитель темы), Л.Б. Свичар ВНЕСЕН Министерством станкостроительной и инструментальной промышленности Зам министра А.Е. Прокопович УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22 июля 1981 г. № 3485 Настоящий стандарт распространяется на углы (угловые размеры) и допуски углов конусов и призматических элементов деталей с длиной меньшей стороны угла до 2500 мм, применяемые в машиностроении. Установленные стандартом углы и допуски углов рекомендуется применять и для других отраслей промышленности. Стандарт не распространяется на углы, связанные расчетными зависимостями с другими принятыми размерами, на углы конусов по ГОСТ 8593-81 и на допуски конусов, для которых задан допуск диаметра в каждом сечении на длине конуса и отклонения; угла конуса допускаются в пределах всего поля допуска диаметра конуса. Стандарт полностью соответствует СТ СЭВ 178-75 и СТ СЭВ 513-77. 1. НОРМАЛЬНЫЕ УГЛЫ1.1. Углы должны соответствовать указанным в табл. 1. При выборе углов ряд 1 следует предпочитать ряду 2, а ряд, 2 - ряду 3. Таблица 1
Примечание. Значения углов, выраженные в радианах, приведены в приложении. 1.2. Для призматических деталей (см. черт. 1), кроме углов, приведенных в табл. 1, допускается применять значения уклонов и соответствующих им углов, указанные в табл. 2. Таблица 2
Примечание. Значения уклонов, выраженные в радианах, приведены в приложении. 2. ДОПУСКИ УГЛОВ2.1. В настоящем стандарте приняты следующие обозначения допусков: AT - допуск угла (разность между наибольшим и наименьшим предельными углами); АТα - допуск угла, выраженный в угловых единицах; AT′α - округленное значение допуска угла в градусах, минутах, секундах; ATh - допуск угла, выраженный отрезком на перпендикуляре к стороне угла, противолежащей углу АТα на расстоянии L1 от вершины этого угла; практически этот отрезок равен длине дуги радиуса L1, стягивающей угол АТα; АТD - допуск угла конуса, выраженный допуском на разность диаметров в двух нормальных к оси сечениях конуса на заданном расстоянии L между ними (определяется по перпендикуляру к оси конуса). При обозначении допуска угла заданной степени точности к обозначению допуска угла добавляется номер соответствующей степени точности, например, АТ5, АТ8. 2.2. Устанавливаются 17 степеней точности допусков углов: 1, 2,..., 17, числовые значения которых приведены в табл. 3. Примечание. При необходимости, допуски точнее 1-й степени точности (степеней точности 0,01) могут быть получены последовательным делением допусков 1-й степени точности на коэффициент 1,6. 2.3. Допуски углов конусов с конусностью не более 1:3 следует назначать в зависимости от номинальной длины конуса L (см. черт. 2). Допуски углов конусов с конусностью более 1:3 следует назначать в зависимости от длины образующей конуса L1 (см. черт. 3). Примечание. При конусности не более 1:3 длина конуса L приближенно принимается равной длине образующей L1 (разность значений не более 2 %). Таблица 3
Продолжение табл. 3
Продолжение табл. 3
Продолжение табл. 3
Продолжение табл. 3

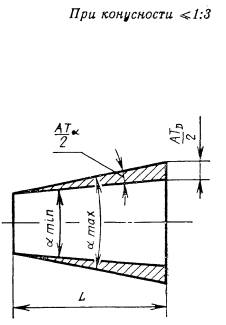

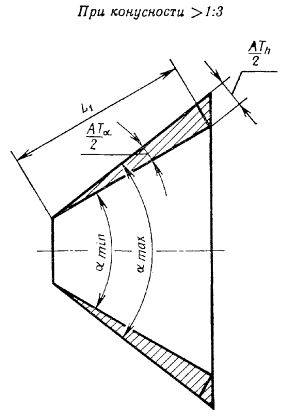

Черт. 2 Черт. 3 2.4. Допуски углов призматических элементов деталей следует назначать в зависимости от номинальной длины L1 меньшей стороны угла (см. черт. 4). Черт. 4 2.5. Значения АТα в микрорадианах, приведенные в табл. 3, являются исходными при определении допусков АТα в градусах, минутах, секундах и допусков АТh или АТD на заданной длине L или L1. 2.6. Значения AT′α в градусах, минутах, секундах, приведенные в табл. 3, получены округлением точных значений АТα (они рекомендуются при указании допусков на чертежах). 2.7. Значения АТh или АТD, приведенные в табл. 3, указаны для крайних значений интервалов длин L или L1. Значения ATh следует определять по формуле ATh = ATα · L1 · 10-3, где ATh - в микрометрах, АТα - в микрорадианах, L1 - в миллиметрах. Значения ATD, приведенные в табл. 3, относятся только к конусам с конусностью не более 1:3, для которых ATD ≈ ATh (разность не превышает 2 %). Для конусов с конусностью более 1:3 значения АТD следует определять по формуле

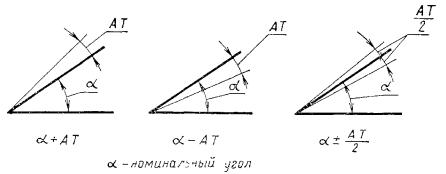

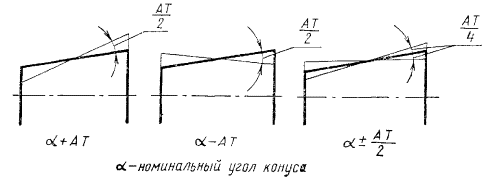

где α - номинальный угол конуса. 2.8. Допуски углов могут быть расположены в плюс (+АТ), в минус (-AT) или симметрично относительно номинального угла (см. черт. 5 и 6). В обоснованных случаях допускается применять другое расположение допуска угла. Черт. 5 Черт. 6 ПРИЛОЖЕНИЕ
|
Значения углов |
|||
0° |
0,0000000 рад |
30° |
0,5235988 рад |
15′ |
0,0043633 рад |
35° |
0,6108652 рад |
30′ |
0,0087266 рад |
40° |
0,6981317 рад |
45′ |
0,0130899 рад |
45° |
0,7853982 рад |
1° |
0,0174533 рад |
50° |
0,8726646 рад |
1°30′ |
0,0261799 рад |
55° |
0,9599311 рад |
2° |
0,0349066 рад |
60° |
1,0471976 рад |
2°30′ |
0,0436332 рад |
65° |
1,1344640 рад |
3° |
0,0523599 рад |
70° |
1,2217305 рад |
4° |
0,0698132 рад |
75° |
1,3089970 рад |
5° |
0,0872665 рад |
80° |
1,3962634 рад |
6° |
0,1047198 рад |
85° |
1,4835299 рад |
7° |
0,1221730 рад |
90° |
1,5707964 рад |
8° |
0,1396263 рад |
100° |
1,7453292 рад |
9° |
0,1570796 рад |
110° |
1,9198622 рад |
10° |
0,1745329 рад |
120° |
2,0943952 рад |
12° |
0,2094395 рад |
135° |
2,3561945 рад |
15° |
0,2617994 рад |
150° |
2,6179939 рад |
18° |
0,3141593 рад |
165° |
2,8797933 рад |
20° |
0,3490658 рад |
180° |
3,1415927 рад |
22° |
0,3839724 рад |
270° |
4,7123890 рад |
25° |
0,4363323 рад |
360° |
6,2831853 рад |
(Поправка).
Таблица 2
Уклон |
Угол уклона |
|
1:500 |
6′52,5" |
0,0020000 рад |
1:200 |
17′11,3″ |
0,0050000 рад |
1:100 |
34′22,6″ |
0,0100000 рад |
1:50 |
1°8′44,7″ |
0,0199971 рад |
1:20 |
2°51′44,7″ |
0,0499586 рад |
1:10 |
5°42′38,1″ |
0,0996685 рад |
(Поправка).
СОДЕРЖАНИЕ
