МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЬБА КРУГЛАЯ ДИАМЕТРОМ 40 мм
ДЛЯ ПРОТИВОГАЗОВ И КАЛИБРЫ К НЕЙ

Основные параметры

Round threating diameter 40 mm for
gas-mask with the gauges main
dimensions and the tolerances

ГОСТ
8762-75

Дата введения 01.01.76

Настоящий стандарт распространяется на круглую резьбу диаметром 40 мм для деталей противогазов и устанавливает размеры элементов резьбы, а также размеры калибров для проверки резьбы и контркалибров для контроля калибров.

В стандарте учтены требования рекомендации СЭВ по стандартизации РС 1200-67 на круглую резьбу.

1. РЕЗЬБА

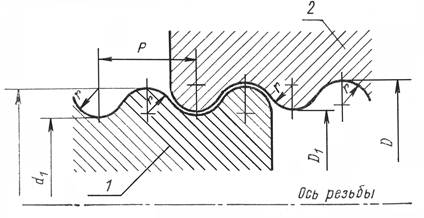

1.1. Профиль и основные размеры элементов резьбы должны соответствовать указанным на черт. 1 и в табл. 1.

1

1 - болт; 2 - гайка

Черт. 1

Таблица 1

В миллиметрах

Номинальный диаметр резьбы d0

Шаг
Р

Радиус закругления r

Болт

Гайка

Наружный диаметр d

Наибольший внутренний диаметр d1

Внутренний диаметр D1

Наименьший наружный диаметр D

Наим.

Наиб.

Наим.

Наиб.

40

4

1,25

39,55

39,90

37,90

38,41

38,06

40,06

Примечание. Наименьший размер внутреннего диаметра болта и наибольший размер наружного диаметра гайки настоящим стандартом не устанавливаются.

Пример условного обозначения круглой резьбы для противогазов:

Резьба круглая 40´4 ГОСТ 8762-75

2. КАЛИБРЫ

2.1. Размеры и допуски резьбовых и гладких калибров-пробок, колец и контркалибров-пробок должны соответствовать указанным на черт. 2 - 5 и в табл. 2.

Резьбовой калибр-кольцо

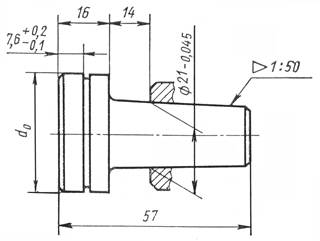

Резьбовой калибр и контркалибр-пробка

1

1

Черт. 2

Черт. 3

Гладкий калибр-кольцо

Гладкий калибр-пробка

1

1

Черт. 4

Черт. 5

Таблица 2

В миллиметрах

Назначение и обозначение
калибров

d0

d1

P
±0,01

Новые

Изношенные

Новые

Изношенные

Для болтов

Кольца резьбовые

ПР

39,885+0,03

39,95

37,885+0,03

37,95

4

П-ПР

39,95+0,02

39,98

37,95+0,02

37,98

Кольца гладкие

НЕ

39,537+0,025

-

-

-

Для гаек

Пробки резьбовые

ПР

40,075-0,03

40,01

38,075-0,03

38,01

4

П-ПР

39,95-0,02

39,92

37,95-0,02

37,92

Пробки гладкие

НЕ

38,422-0,025

-

-

-

Для контроля калибров-колец Контркалибры-пробки резьбовые

К-П

39,953-0,007

-

37,45 и менее

4

К-И

39,983-0,007

Пример условного обозначения резьбового калибра:

Калибр-кольцо 40´4 ПР ГОСТ 8762-75

То же, гладкого калибра:

Калибр-пробка 40´4 НЕ ГОСТ 8762-75

То же, резьбового контркалибра:

Контркалибр-пробка 40´4 К-П ГОСТ 8762-75

Примечание. Условные обозначения, принятые настоящим стандартом, не должны использоваться в случаях обязательного применения кодов общесоюзного классификатора промышленной и сельскохозяйственной продукции*.

* На территории Российской Федерации действует ОК 005-93.

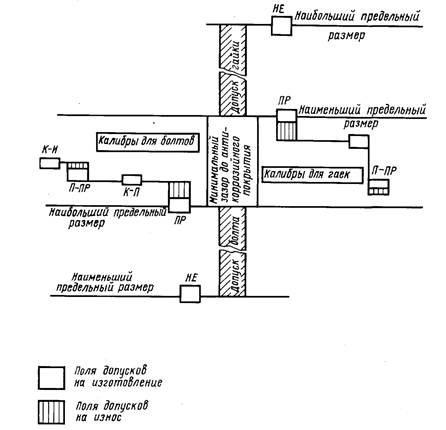

2.2 Расположение полей допусков наружного диаметра болта и внутреннего - гайки должно соответствовать схеме, указанной на черт. 6.

Черт. 6

2.3. Рабочий проходной резьбовой калибр обозначается буквами ПР, приемный проходной резьбовой калибр - П-ПР, гладкий непроходной калибр - НЕ, контркалибр резьбовой контрольный приемный - К-П, контркалибр резьбовой износа - К-И.

2.4. Контркалибр К-П предназначен для контроля калибра ПР и перевода его в П-ПР.

2.5. Приемный калибр П-ПР предназначен для проверки деталей после их антикоррозионного покрытия, контркалибр К-И предназначен для выбраковки изношенных резьбовых калибров П-ПР.

2.6. При проверке резьбы резьбовой калибр-пробка должен свободно ввинчиваться в деталь, а гладкий калибр-пробка не должен входить в деталь под собственной массой ниже имеющейся на калибре риски.

Резьбовой калибр-кольцо должен свободно навинчиваться на деталь, а надевание гладкого калибр-кольца на один виток детали не является браковочным признаком.

Примечание. Допускается изменение конструкции и габаритов калибров при сохранении размеров элементов резьбы.

2.7. Технические требования к резьбовым калибрам, маркировка, упаковка, транспортирование и хранение - по ГОСТ 2016.

2.8. Технические требования к гладким калибрам, маркировка, упаковка, транспортирование и хранение - по ГОСТ 2015.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 11.02.75 № 394

2. ВЗАМЕН ГОСТ 8762-58

3. В стандарте учтены требования рекомендации по стандартизации РС 1200-67 в части круглой резьбы

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2015-84

2.8

ГОСТ 2016-86

2.7

5. Ограничение срока действия снято по Постановлению Госстандарта от 30.12.81 № 6119

6. ПЕРЕИЗДАНИЕ
