ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ШЕВЕРЫ ДИСКОВЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ



ГОСТ 8570-80

(СТ СЭВ 881-78; СТ СЭВ 882-78;
СТ СЭВ 4172-83)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШЕВЕРЫ ДИСКОВЫЕ

Технические условия

Disk shaving cutters.
Specifications.

ГОСТ
8570-80*

СТ СЭВ 881-78;
СТ СЭВ 882-78;
СТ СЭВ 4172-83)

Взамен
ГОСТ 8570-57

* Переиздание (сентябрь 1984 г.) с Изменением № 1, утвержденным в апреле 1984 г. (ИУС № 8-84).

Постановлением Государственного комитета СССР по стандартам от 20 мая 1980. г. № 2236 срок действия установлен

с 01.07.81

до 01.07.86

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на дисковые шеверы, предназначенные для обработки цилиндрических зубчатых колес, изготовляемые для нужд народного хозяйства и для экспорта.

(Измененная редакция, Изм. № 1, 2).

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Шеверы должны изготовляться классов точности АА, А, В типов:

1 - шеверы со сквозными стружечными канавками модулей 1 - 1,75 мм, с номинальными диаметрами 85 мм и 180 мм, с углом наклона винтовой линии зубьев на делительном цилиндре 5°, 10° и 15о;

2 - шеверы с глухими стружечными канавками модулей 2 - 8 мм, с номинальными диаметрами 180 мм и 250 мм, с углом наклона винтовой линии зубьев на делительном цилиндре 5° и 15°.

1.2. Основные размеры шеверов типа I должны соответствовать указанным на черт. 1 и в табл. 1 и 2, типа 2 - на черт. 2 и в табл. 3 и 4.

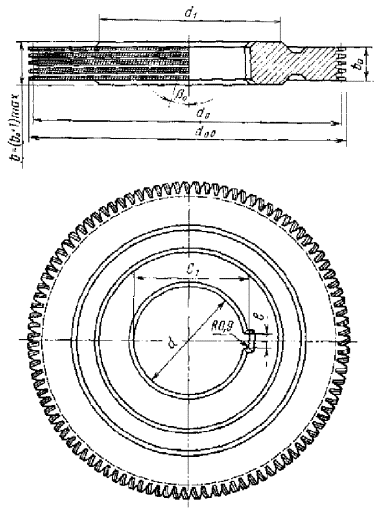

Тип 1

Черт. 1

Номинальный делительный диаметр шевера 85 мм

Таблица 1

Размеры в мм

Шеверы

Модуль т0

Число зубьев z0

da0

Делительный диаметр d0

Основной диаметр dh0

d

d1

b0

c1

Угол наклона линии зуба, град b0

Правый

Левый

Обозначение

Применяемость

Обозначение

Применяемость

2570-0351



2570-0352



1,000

86

89,53

87,327

81,911

31,75*

60

15

34,6

10°

2570-0353



2570-0354



1,125

76

89,29

86,819

81,435

2570-0355



2570-0356



1,250

67

87,79

85,042

79,769

2570-0357



2570-0358



1,375

62

89,59

86,565

81,197

2570-0359



2570-0361



1,500

58

91,64

88,342

82,864

* Допускается выполнять диаметры отверстий 31,743 мм

Номинальный делительный диаметр шевера 180 мм

Таблица 2

Размеры в мм



Шевер

Модуль т0

Число зубьев z0

da0

Делительный диаметр d0

Основной диаметр dh0

d

d1

b0

c1

Угол наклона линии зуба, град b0

Правый

Левый

Обозначение

Применяемость

Обозначение

Применяемость

2570-0364



2570-0365



1,250

115

149,25

144,300

135,537

63,5

110

20

67,5

5

2570-0366



2570-0367



153,77

148,822

139,262

15

2570-0368



2570-0369



1,375

163,95

158,729

149,090

5

2570-0371



2570-0372



168,93

163,704

153,189

15

2570-0373



2570-0374



1,500

178,66

173,159

162,643

5

2570-0375



2570-0376



184,09

178,585

167,115

15

2570-0377



2570-0378



1,750

100

181,73

175,670

165,000

5

2570-0379



2570-0331



187,23

181,174

169,537

15

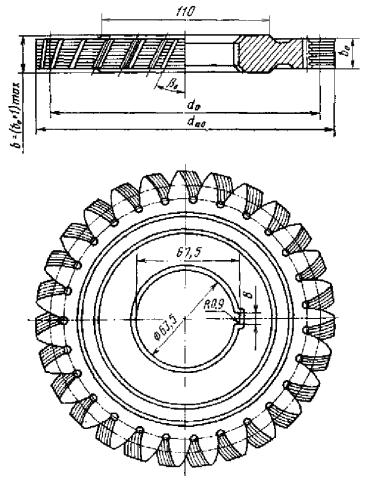

Тип 2

Черт. 2

Таблица 3

Номинальный делительный диаметр шевера 180 мм

Размеры в мм

Шевер

Модуль m0

Число зубьев z0

da0

Делительный диаметр d0

Основной диаметр dh0

b0

Угол наклона линии зуба, град b0

Правый

Левый

Ряд

Обозначение

Применяемость

Обозначение

Применяемость

1

2

3

2570-0384



2570-0385



2,00





83

171,72

166,634

156,515

20

5

2570-0386



2570-0387



176,94

171,856

160,818

15

2570-0388



2570-0389





2,25



73

170,51

164,877

154,865

5

2570-0391



2570-0392



175,68

170,044

159,122

15

2570-0393



2570-0394



2,50





67

174,33

168,140

157,929

5

2570-0395



2570-0396



179,50

173,409

162,271

15

2570-0397



2570-0398





2,75



61

175,13

168,391

158,165

5

2570-0399



2570-0401



180,40

173,667

162,513

15

2570-0402



2570-0403



3,00





53

168,51

159,607

149,915

5

2570-0404



2570-0405



172,33

164,609

154,036

15

2570-0406



2570-0407







3,25

181,96

172,908

162,408

5

2570-0408



2570-0409



186,58

178,326

166,873

15

2570-0411



2570-0412





3,50



47

175,73

165,128

155,100

5

2570-0413



2570-0414



179,76

170,303

159,365

15

2570-0415



2570-0416







3,75

43

174,01

161,866

152,036

5

2570-0417



2570-0418



178,16

166,938

156,216

15

2570-0419



2570-0421



4,00





41

177,73

164,626

154,629

20

5

2570-0422



2570-0423



181,88

169,785

158,880

15

2570-0424



2570-0425







4,25

188,34

174,916

164,293

5

2570-0426



2570-0427



192,86

180,397

168,810

15

2570-0428



2570-0429





4,50



37

182,14

167,136

156,986

5

2570-0431



2570-0432



186,40

172,373

161,302

15

2570-0433



2570-0434







31

173,49

155,592

146,143

5

2570-0435



2570-0436



177,36

160,468

150,161

15

2570-0437



2570-0438





5,50



29

179,71

160,109

150,386

5

2570-0439



2570-0441



183,82

165,126

154,520

15

2570-0442



2570-0443



6,00





195,46

174,664

164,058

5

2570-0444



2570-0445



199,97

180,138

168,568

15

Примечание. Допускается изготовление шеверов с модулями, указанными в 3-м ряду, для цилиндрических зубчатых колес, применяемых в тракторной и автомобильной промышленности.

(Измененная редакция, Изм. № 3).

Таблица 4

Номинальный делительный диаметр шевера 250 мм

Размеры в мм

Шевер

Модуль m0

Число зубьев z0

da0

Делительный диаметр d0

Основной диаметр dh0

b0

Угол наклона линии зуба, град b0

Правый

Левый

Ряд

Обозначение

Применяемость

Обозначение

Применяемость

1

2

3

2570-0451



2570-0452



2,00





115

235,82

230,878

216,858

25

5

2570-0453



2570-0454



243,05

238,113

222,819

15

2570-0455



2570-0456





2,25



103

238,27

232,635

218,508

5

2570-0457



2570-0458



245,56

239,925

224,515

15

2570-0459



2570-0461



2,50





91

234,56

228,369

214,501

5

2570-0462



2570-0463



241,71

235,525

220,398

15

2570-0464



2570-0465





2,75



83

235,86

229,122

215,208

5

2570-0466



2570-0467



243,04

236,302

221,124

15

2570-0468



2570-0469



3,00





73

227,54

219,836

206,486

5

2570-0471



2570-0472



234,42

226,725

212,163

15

2570-0473



2570-0474







3,25

71

239,88

231,631

217,565

5

2570-0475



2570-0476



247,14

238,900

223,546

15

2570-0477



2570-0478





3,50



67

244,19

235,396

221,10]

5

2570-0479



2570-0481



251,57

242,772

227,179

15

2570-0482



2570-0483







3,75

61

238,97

229,624

215,679

5

2570-0484



2570-0485



246,16

236,819

221,609

15

2570-0486



2570-0487



4,00





53

222,71

212,810

199,886

25

5

2570-0488



2570-0489



229,38

219,478

205,382

15

2570-6491



2570-0492







4,25

236,56

226,110

212,379

5

2570-0493



2570-0494



243,64

233,196

218,218

15

2570-0495



2570-0496





4,50



51

241,38

230,377

216,386

5

2570-0497



2570-0498



248,60

237,596

222,335

15

2570-0499



2570-0501



5,00





43

229,91

215,821

202,715

5

2570-0502



2570-0503



235,49

222,584

208,283

15

2570-0504



2570-0505





5,50



41

241,91

226,361

212,615

5

2570-0506



2570-0507



247,76

233,455

218,460

15

2570-0508



2570-0509



6,00





37

240,71

222,848

209,315

5

2570-0511



2570-0512



246,17

229,831

215,069

15

2570-0513



2570-0514







6,50

261,31

241,419

226,758

5

2570-0515



2570-0516



267,54

248,984

232,992

15

2570-0517



2570-0518





7,00



31

241,25

217,829

204,601

5

2570-0519



2570-0521



246,87

224,655

210,226

15

2570-0522



2570-0523



8,00





29

259,59

232,886

218,744

5

2570-0524



2570-0525



265,61

240,184

224,757

15

Примечание. Допускается изготовление шеверов с модулями, указанными в 3-м ряду, для цилиндрических зубчатых колес, применяемых в тракторной и автомобильной промышленности.

Пример условного обозначения правого шевера с номинальным делительным диаметром 250 мм, модулем m0 = 3 мм, углом наклона винтовой линии b0 = 15°, класса точности А:

Шевер 2570-0471 А ГОСТ 8570-80

1.3. Размеры профиля зубьев в нормальном сечении и назначение шеверов указаны в рекомендуемом приложении 1.

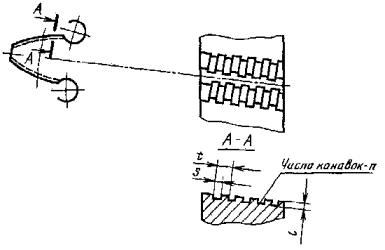

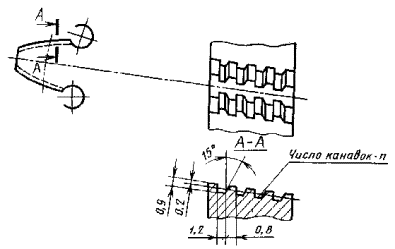

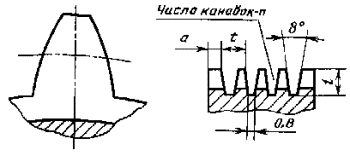

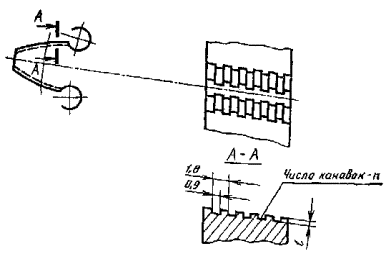

1.4. Размеры канавок, образующих режущие кромки зубьев шеверов, указаны в справочном приложении 2.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Шеверы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденной в установленном порядке.

(Измененная редакция, Изм. № 2).

2.2. Шеверы должны изготовляться из быстрорежущей стали по ГОСТ 19265-73. Допускается изготовление шеверов из других марок быстрорежущей стали, обеспечивающих стойкость шеверов в соответствии с требованиями настоящего стандарта.

(Измененная редакция, Изм. № 2).

2.3. Твердость части шеверов HRCэ 63 ... 66 (HV 800 ... 905). Твердость шеверов, изготовленных из быстрорежущей стали с содержанием ванадия 3 % и более и кобальта 5 % и более, должна быть HRCэ 64 ... 66 (HV 833 ... 905).

(Измененная редакция, Изм. № 1, 2).

2.4. На всех поверхностях шеверов не должно быть трещин, забоин, выкрошенных мест, заусенцев и следов коррозии.

Внешний вид шевера, изготовляемого на экспорт, должен соответствовать контрольному образцу, согласованному с внешнеторговой организацией.

2.5. Параметры шероховатости поверхностей шеверов по ГОСТ 2789-73 должны быть не более, мкм:

боковых поверхностей зубьев.......................................................... Rz1,6

опорной торцовой поверхности...................................................... Ra0,40

поверхности посадочного отверстия:

класса точности АА, А..................................................................... Ra0,25

класса точности В............................................................................. Rа0,32

наружной поверхности (по цилиндру)

класса точности АА.......................................................................... Ra0,63

класса точности А, В........................................................................ Rа1,25

остальные поверхности.................................................................... Rа2,5

2.6. Предельные отклонения размеров шевера не должны быть более:

ширины b0......................................................................................... j816

ширины шпоночного паза............................................................... С11

размера до дна шпоночного паза................................................... Н12

радиуса R = 0,9................................................................................. +0,3 мм

2.7. Допуски и предельные отклонения проверяемых параметров шеверов должны соответствовать величинам, указанным в табл. 5.

Таблица 5

Наименование и обозначение проверяемого параметра

Обозначение допусков и предельных отклонений

Класс точности

Допуски и предельные отклонения, мкм

для модулей, мм

От 1 до 3,55

Св. 3,55

1. Отклонение диаметра посадочного отверстия fdr

fd

АА

+5

А

+5

В

+8

2. Отклонение от перпендикулярности торцовой поверхности к поверхности посадочного отверстия fxyr

Измеряется на радиусе 50 мм для шеверов с номинальными диаметрами 180 мм и 250 мм и на радиусе 25 мм для шеверов с номинальным делительным диаметром 85 мм

fxy

АА

5

А

7

В

8

3. Отклонение от параллельности торцовых поверхностей fxr

fx

АА

5

А

8

В

10

4. Отклонение диаметра окружности вершин зубьев fda0r

fda0

АА

± 200

А

± 400

в

5. Погрешность направления зуба Fb0r

1 - действительная делительная линия зуба; 2 - номинальные делительные линии зуба; 3 - ширена зубчатого венца шевера; 4 - рабочая ось шевера

Расстояние между двумя ближайшими друг к другу номинальными делительными линиями губа в торцовом сечении, между которыми размещается действительная линия зуба, соответствующая рабочей ширине зубчатого венца шевера

Fb0

АА

± 6

± 8

А

± 9

В

± 11

6. Отклонение от эквидистантности направлений сторон одного зуба F'b0r

Алгебраическая разность между погрешностями направлений, измеренных на разных сторонах одного зуба

F'b0r = Fb0r - (-Fb0r)

F'b0

АА

6

8

А

9

В

-

7. Погрешность профиля зуба ff0r

1 - действительный торцовый активный профиль зуба

2 - номинальные торцовые профили зуба

3 - основная окружность

4 - границы активного профиля зуба

Расстояние по нормали между двумя ближайшими друг к другу номинальными торцовыми профилями зуба, между которыми размещается действительный торцовый активный профиль зуба шевера.

На профиле зуба у одного торца допускается срез вершины до 0,02 мм на угле развернутости (обката) 3°.

У ножки зуба шевера допускается фланк до 0,02 мм в пределах угла развернутости 2°

ff0

АА

3

4

А

4

6

В

6

8

8. Отклонение высоты головки зуба fha0r

Разность между действительной и номинальной высотой головки зуба

fha0

АА

± 12

± 20

А

± 15

± 25

В

9. Разность окружных шагов fvpt0r

Наибольшая разность между двумя отклонениями шагов по одной окружности, близкой к делительной, в сечении, перпендикулярном оси вращения шевера

fvpt0

АА

3

А

3

В

5

10. Накопленная погрешность окружного шага Fpr0



Наибольшая алгебраическая разность значений накопленных погрешностей в пределах оборота шевера

Fp0

АА

8

10

А

12

В

16

11. Радиальное биение зубчатого венца относительно оси отверстия Fr0r

Разность действительных предельных положений исходного контура в пределах оборота шевера

Fr0

АА

6

8

А

10

В

18

2.8. Допуск цилиндричности и круглости посадочного отверстия должен быть не более половины допуска на диаметр отверстия.

Допускаются завалы краев на каждой из сторон отверстия, выходящие за пределы допускаемых отклонений, суммарной длиной не более 25 % от общей длины отверстия.

Допускается разбивание отверстия у шпоночного паза на центральном угле до 20° от оси симметрии паза в обе стороны.

2.9. Средний и установленный периоды стойкости шеверов должны быть не менее значений, указанных в табл. 6, при условиях испытаний, приведенных в разд. 4.

Таблица 6

Номинальный делительный диаметр шевера, мм

Период стойкости, мин

средний

установленный

85

1000

500

180

2200

1100

250

2500

1250

Критерием затупления шеверов является снижение норм точности шевингуемых колес по профилю или колебанию измерительного межосевого расстояния на одном зубе и (или) увеличение параметра шероховатости поверхности зубьев по отношению к требованиям, предъявляемым к зубчатым колесам.

(Введен дополнительно, Изм. № 2).

2.10. На торцах каждого шевера должны быть четко нанесены:

товарный знак предприятия-изготовителя;

обозначение шевера (последние 4 цифры);

модуль нормальный;

число зубьев;

угол профиля;

номинальный делительный диаметр;

угол наклона винтовой линии зубьев;

буква «Л» для левого шевера;

класс точности;

марка стали*;

год выпуска;

изображение государственного Знака качества при его присвоении в порядке, установленном Госстандартом СССР*.

* Допускается маркировать вместо марки стали буквы HSS для марок стали, содержащих кобальт, - HSS Со, при этом марку стали указывать на этикетке.

Допускается нанесение изображения государственного Знака качества только на этикетке.

2.11. Остальные требования к маркировке и упаковке - по ГОСТ 18088-83.

2.10, 2.11. (Введены дополнительно, Изм. № 3).

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки - по ГОСТ 23726-79.

3.2. Периодические испытания, в том числе испытания на средний период стойкости, следует проводить раз в 3 года не менее чем на 3 шеверах.

Испытания на установленный период стойкости следует проводить раз в год не менее чем на 3 шеверах.

(Новая редакция, Изм. № 2).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Испытания шеверов должны проводиться на зубошевинговальных станках, соответствующих установленным для них нормам точности и жесткости по ГОСТ 13281-77.

Шеверы должны испытываться на образцах из стали 45 по ГОСТ 1050-74 твердостью 170 ... 207 НВ с числом зубьев не менее 20, шириной не менее 20 мм.

Образцы заготовок, предназначенные для испытания шеверов, должны быть выполнены с точностью на одну степень ниже точности колес, согласно рекомендуемому назначению шеверов.

Шеверы испытывают обработкой образцов с припуском по толщине зуба (на обе стороны) равным (0,03 ... 0,04) т, но не более 0,2 мм.

В качестве смазочно-охлаждающей жидкости должно применяться масло индустриальное 20А по ГОСТ 20799-75.

Испытания шеверов должны проводиться на режимах, указанных в табл. 7.

Таблица 7

Модуль, им

Продольная подача S, мм/об

Радиальная подача Sрад, мм/ход

Окружная скорость V, м/мин

От 1 до 3

0,15 ... 0,3

0,02 ... 0,03

130

Св. 3 » 6

0,30 ... 0,6

0,04 ... 0,05

» 6

0,30 ... 0,5

0,03 ... 0,04

(Новая редакция, Изм. № 2).

4.1.1. Испытания на средний и установленный периоды стойкости проводят на шеверах одного типоразмера номинальных делительных диаметров 85 и 180 мм.

Приемочные значения среднего и установленного периодов стойкости должны быть не менее указанных в табл. 8.

Таблица 8

Номинальный делительный диаметр шевера, мм

Приемочные значения периодов стойкости, мин

Среднего

установленного

85

1100

550

180

2500

1250

4.1.2. Испытания на работоспособность проводят в течение 5 мин. После испытаний шевер не должен иметь выкрошенных мест и должен быть пригоден для дальнейшей работы.

4.1.1., 4.1.2. (Введены дополнительно, Изм. № 2).

4.2. Контроль параметров шевера должен производиться средствами контроля, имеющими погрешность измерения не более:

а) при измерении линейных размеров - значений, установленных ГОСТ 8.051-81;

б) при контроле формы и расположения поверхностей - не более 25 % от величины допуска и проверяемые параметры;

в) при контроле по п. 2.7 (поз. 5 - 11) на специальных приборах значений погрешностей, установленных для аналогичных приборов класса А по ГОСТ 5368-81.

(Измененная редакция, Изм. № 2).

4.3. Твердость режущей части шеверов проверяется по ГОСТ 9013-59 твердомером Роквелла (типа ТР) или Виккерса (типа ТВ) по ГОСТ 23677-79.

4.4. Параметры шероховатости поверхностей шеверов (п. 2.5) должны контролироваться: Rz - на приборах типа ПСС по ГОСТ 9847-79, Ra - на профилометрах по ГОСТ 19300-86.

Допускается проверять параметры шероховатости сравнением с контрольными образцами, имеющими указанные в п. 2.5 значения параметров шероховатости, или с образцами шероховатости поверхности по ГОСТ 9378-75. Сравнение проводят при помощи лупы ЛП-1-4´ по ГОСТ 25706-83.

(Новая редакция, Изм. № 3).

4.5. Внешний вид шеверов проверяется осмотром.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение - по ГОСТ 18088-83.

(Новая редакция, Изм. № 3).

Раздел 6. (Исключен, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

РАЗМЕРЫ ПРОФИЛЯ ЗУБЬЕВ В НОРМАЛЬНОМ СЕЧЕНИИ И РЕКОМЕНДУЕМОЕ НАЗНАЧЕНИЕ ШЕВЕРОВ

1. Размеры профиля зубьев в нормальном сечении должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Модуль

Номинальный делительный диаметр шевера

Ряд

85

160; 250

85

180

250

1

2

3

h0

hа0

sn0

b0 = 5°

b0 = 15°

b0 = 5°

b0 = 15°

hа0

sn0

hа0

sn0

hа0

sn0

hа0

sn0

1,00





2,35



1,10

1,57



















1,125



2,64



1,24

1,77

















1,25





2,94

3,12

1,37

1,96

2,47

2,76

2,47

2,76











1,375



3,23

3,44

1,51

2,16

2,61

2,96

2,61

2,96









1,50





3,52

3,75

1,65

2,36

2,75

3,16

2,75

3,16











1,750





4,37





3,03

3,55

3,03

3,55









2,00







5,23





2,54

3,39

2,54

3,39

2,47

3,34

2,47

3,34



2,25





5,76





2,32

3,78

2,82

3,78

2,32

3,78

2,32

3,78

2,5







6,43





3,09

4,18

3,09

4,18

3,09

4,18

3,09

4,18



2,75





6,96





3,37

4,57

3,37

4,57

3,37

4,57

3,37

4,57

3,0







8,15





4,45

5,55

3,86

5,12

3,85

5,11

3,85

5,11





3,25



8,67





4,52

5,80

4,12

5,50

4,12

5,50

4,12

5,50



3,50





9,20





5,30

6,55

4,73

6,14

4,40

5,90

4,40

5,90





3,75



9,97





6,07

7,31

5,61

6,97

4,67

6,29

4,67

6,29

4,0







10,50





6,55

7,85

6,04

7,48

4,95

6,68

4,95

6,68





4,25



11,02





6,71

8,16

6,23

7,81

5,22

7,08

5,22

7,08



4,50





11,55





7,50

8,93

7,01

8,57

5,50

7,47

5,50

7,47

5,0







12,60





8,95

10,37

8,45

10,00

7,05

8,98

6,45

8,55



5,50





13,65





9,30

11,37

9,35

11,04

7,77

9,90

7,15

9,44

6,0







14,70





10,39

12,19

9,91

11,84

8,93

11,12

8,32

10,67





6,50



16,27













9,94

12,24

9,28

11,76



7,00





17,32













11,71

13,91

11,11

13,48

8,0







19,42













13,35

15,88

12,71

15,41

Примечание. Профиль зубьев шеверов класса АА и А допускается выполнять в соответствии с требованиями потребителя с допусками, установленными настоящим стандартом.

2. Рекомендуются следующие назначения шеверов при обработке зубчатых колес с числом зубьев более 40:

класс АА - для колес 5-й степени точности;

класс А - для колес 6-й степени точности;

класс В - для колес 7-й степени точности.

Для получения рекомендуемой точности колес с числом зубьев менее 40 профиль зуба шевера должен корригироваться потребителем исходя из обработки конкретных зубчатых колес.

ПРИЛОЖЕНИЕ 2

Справочное

РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ КАНАВОК, ОБРАЗУЮЩИХ РЕЖУЩИЕ КРОМКИ ЗУБЬЕВ ШЕВЕРОВ

Размеры канавок, образующих кромки зубьев шеверов типа 1, указаны на черт. 1 и в табл. 1, а типа 2 - на черт. 2 и в табл. 2.

Тип 1

Черт. 1

Таблица 1

мм

Модуль т0

l

а

t

n

Номинальный делительный диаметр 85

1

3,0

1,6

2,1

6,0

1,125; 1,25

4,5

1,3

2,7

5,0

1,375; 1,5

5,0

1,25

4,5

3,0

3,0

5,0

1,375

4,8

1,5

5,0

1,75

5,6

Тип 2

Исполнение 1

исполнение 2

Исполнение 3

Черт. 2

Таблица 2

мм

Модуль m0

Исполнение 1

Исполнение 2

Исполнение 3

Номинальный делительный диаметр



180 и 250

180

250

180 и 250

180

250

180

250

l

п

l

t

S

п

n

не более

не менее

2 до 2,75

0,6

10

12



2,2

1,1

7

9

9

11

0,6

3

0,8

0,8

Св. 3 до 5

1,0

1,0

Св. 5 до 8

1,0

9

11

1,0

2,4

1,2

7

8

Примечание. Допускается изготовлять канавки шеверов с радиусом скругления у основания канавки R 0,3 мм.

(Измененная редакция, Изм. № 2, 3).



СОДЕРЖАНИЕ







© 2013 Ёшкин Кот :-)
