ГОСТ 831-75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПОДШИПНИКИ ШАРИКОВЫЕ
РАДИАЛЬНО-УПОРНЫЕ ОДНОРЯДНЫЕ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ



Москва

Стандартинформ

2005







МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПОДШИПНИКИ ШАРИКОВЫЕ РАДИАЛЬНО-УПОРНЫЕ ОДНОРЯДНЫЕ

Типы и основные размеры

Single-row angular ball bearings. Types and basic dimensions

ГОСТ
831-75

Взамен

ГОСТ 831-62

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 ноября 1975 г. № 3740 дата введения установлена

01.01.77

Ограничение срока действия снято Постановлением Госстандарта СССР от 22.06.81 № 3055

1. Настоящий стандарт распространяется на неразъемные и разъемные однорядные радиально-упорные шариковые подшипники.

Стандарт полностью соответствует СТ СЭВ 4942-84.

2. Стандарт устанавливает следующие типы подшипников:

разъемные со съемным наружным кольцом:

6000 - с углом контакта a = 12°;

разъемные со съемным внутренним кольцом:

76000 - с углом контакта a = 12°;

неразъемные со скосом на наружном кольце:

36000 - с углом контакта a = 12°;

36000К6 - с углом контакта a = 15°;

46000 - с углом контакта a = 26°;

66000 - с углом контакта a = 36°;

неразъемные со скосом на внутреннем кольце:

36000K7 - с углом контакта a = 12°;

36000K - с углом контакта a = 15°;

46000K - с углом контакта a = 26°;

66000K - с углом контакта a = 36°;

неразъемные со скосом на наружном и внутреннем кольцах:

26000K - с углом контакта a = 40°.

Примечания:

1. Подшипники типов 36000K, 36000K7, 46000K (кроме серии диаметров 3) являются высокоскоростными. Пояснение термина «высокоскоростные подшипники» приведено в приложении 2.

2. Подшипники типов 36000K6 и 36000K7 изготовлять с 1 января 1989 г.

Издание (июль 2005 г.) с Изменением № 1, утвержденным в апреле 1986 г.; Пост. № 1041 от 23.04.86 (ИУС 7-86).

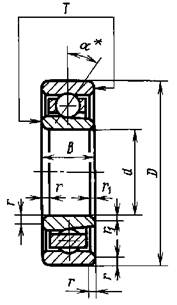

Тип 6000

Типы 36000, 36000K6, 46000, 66000

Описание: Описание: iii

Типы 76000, 36000K7, 36000K, 46000K, 66000K

Описание: Описание: iii

Тип 26000K

* a - угол контакта, равный углу между линией действия результирующей нагрузки на тело качения и плоскостью, перпендикулярной к оси подшипника.

Примечания:

1. Чертеж не определяет конструкцию подшипника.

2. Допускается изготовление внутренних колец подшипников типа 26000K с координатой фаски r вместо r1 со стороны узкого торца, не нагруженного осевой нагрузкой.

3. Основные размеры подшипников должны соответствовать указанным на чертеже и в табл. 1 - 6.

Обозначения:

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружной цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

T - монтажная высота подшипника;

r - номинальная координата монтажной фаски; rsmin - наименьший предельный размер r,

r1 - номинальная координата фаски со стороны узкого торца наружного или внутреннего кольца; r1smin - наименьший предельный размер r1;

a - номинальный угол контакта.

Таблица 1

Серия диаметров 9, серия ширин 1

Размеры, мм

Обозначение подшипников типов

d

D

B

T

r

rsmin

r1

r1smin

Масса, кг, ≈

1006000

1036000

1046000

1006091

-

-

1

4

1,6

1,6

0,2

0,1

0,1

0,05

0,0001

1006092

-

-

2

6

2,3

2,3

0,3

0,15

0,15

0,08

0,0004

1006093

-

-

3

8

3,0

3,0

0,3

0,15

0,15

0,08

0,0007

1006094

-

-

4

11

4,0

4,0

0,3

0,15

0,2

0,1

0,002

1006095

-

-

5

13

4,0

4,0

0,4

0,2

0,2

0,1

0,0025

1006096

-

-

6

15

5,0

5,0

0,4

0,2

0,2

0,1

0,004

1006097

-

-

7

17

5,0

5,0

0,5

0,3

0,3

0,15

0,005

1006098

-

-

8

19

6,0

6,0

0,5

0,3

0,3

0,15

0,007

1006099

-

-

9

20

6,0

6,0

0,5

0,3

0,3

0,15

0,008

1006900*

1036900

1046900

10

22

6,0

6,0

0,5

0,3

0,2

0,1

0,01

-

1036901

1046901

12

24

6,0

6,0

0,5

0,3

0,2

0,1

0,011

-

1036902

1046902

15

28

7,0

7,0

0,5

0,3

0,2

0,1

0,016

-

1036903

1046903

17

30

7,0

7,0

0,5

0,3

0,2

0,1

0,017

-

1036904

1046904

20

37

9,0

9,0

0,5

0,3

0,3

0,15

0,035

-

1036905

1046905

25

42

9,0

9,0

0,5

0,3

0,3

0,15

0,04

-

1036906

1046906

30

47

9,0

9,0

0,5

0,3

0,3

0,15

0,047

-

1036907

1046907

35

55

10,0

10,0

1,0

0,6

0,3

0,15

0,076

-

1036908

1046908

40

62

12,0

12,0

1,0

0,6

0,3

0,15

0,108

-

1036909

1046909

45

68

12,0

12,0

1,0

0,6

0,3

0,15

0,127

-

1036910

1046910

50

72

12,0

12,0

1,0

0,6

0,3

0,15

0,13

-

1036911

1046911

55

80

13,0

13,0

1,5

1,0

0,5

0,3

0,178

-

1036912

1046912

60

85

13,0

13,0

1,5

1,0

0,5

0,3

0,192

-

1036913

1046913

65

90

13,0

13,0

1,5

1,0

0,5

0,3

0,206

-

1036914

1046914

70

100

16,0

16,0

1,5

1,0

0,5

0,3

0,333

-

1036915

1046915

75

105

16,0

16,0

1,5

1,0

0,5

0,3

0,354

-

1036916

1046916

80

110

16,0

16,0

1,5

1,0

0,5

0,3

0,373

-

1036917

1046917

85

120

18,0

18,0

2,0

1,1

1,0

0,6

0,531

-

1036918

1046918

90

125

18,0

18,0

2,0

1,1

1,0

0,6

0,559

-

1036920

1046920

100

140

20,0

20,0

2,0

1,1

1,0

0,6

0,796

-

1036922

1046922

110

150

20,0

20,0

2,0

1,1

1,0

0,6

0,844

-

1036924

1046924

120

165

22,0

22,0

2,0

1,1

1,0

0,6

1,160

-

1036926

1046926

130

180

24,0

24,0

2,5

1,5

1,0

0,6

1,540

-

1036928

1046928

140

190

24,0

24,0

2,5

1,5

1,0

0,6

1,620

-

1036930

1046930

150

210

28,0

28,0

3,0

2,0

1,5

1,0

2,540

-

1036932

1046932

160

220

28,0

28,0

3,0

2,0

1,5

1,0

2,670

-

1036934

1046934

170

230

28,0

28,0

3,0

2,0

1,5

1,0

2,810

-

1036936

1046936

180

250

33,0

33,0

3,0

2,0

1,5

1,0

4,230

-

1036938

1046938

190

260

33,0

33,0

3,0

2,0

1,5

1,0

4,350

-

1036940

1046940

200

280

38,0

38,0

3,5

2,1

1,5

1,0

6,250

-

1036944

1046944

220

300

38,0

38,0

3,5

2,1

1,5

1,0

6,580

1036948

1046948

240

320

38,0

38,0

3,5

2,1

1,5

1,0

7,030

* Для подшипников 1006900 r1 = 0,3 мм, r1smin = 0,15 мм.

Примечание. Изготовляются также подшипники типов 1036000K и 1046000K с размерами, соответствующими размерам подшипников типов 1036000 и 1046000, указанных в табл. 1.

Таблица 2

Серия диаметров 1, серия ширин 0

Размеры, мм

Обозначение подшипников типов

d

D

B

T

r

rsmin

r1

r1smin

Масса, кг, ≈

6000

36000K6

46000

6016

36016K6

46016

6

17

6

6

0,5

0,3

0,3

0,15

0,010

6017K

36017K6

46017

7

19

6

6

0,5

0,3

0,3

0,15

0,012

6018

36018K6

46018

8

22

7

7

0,5

0,3

0,3

0,15

0,015

6019

36019K6

46019

9

24

7

7

0,5

0,3

0,3

0,15

0,018

6100

36100K6

46100

10

26

8

8

0,5

0,3

0,3

0,15

0,020

6101

36101K6

46101

12

28

8

8

0,5

0,3

0,3

0,15

0,025

6102

36102K6

46102

15

32

9

9

0,5

0,3

0,3

0,15

0,030

6103

36103K6

46103

17

35

10

10

0,5

0,3

0,3

0,15

0,040

6104*

36104K6

46104

20

42

12

12

1,0

0,6

0,5

0,30

0,070

-

36105K6

46105

25

47

12

12

1,0

0,6

0,5

0,30

0,080

-

36106K6

46106

30

55

13

13

1,5

1,0

0,8

0,60

0,120

-

36107K6

46107

35

62

14

14

1,5

1,0

0,8

0,60

0,160

-

36108K6

46108

40

68

15

15

1,5

1,0

0,8

0,60

0,195

-

36109K6

46109

45

75

16

16

1,5

1,0

0,8

0,60

0,250

-

36110K6

46110

50

80

16

16

1,5

1,0

0,8

0,60

0,270

-

36111K6

46111

55

90

18

18

2,0

1,1

1,0

0,60

0,395

-

36112K6

46112

60

95

18

18

2,0

1,1

1,0

0,60

0,420

-

36113K6

46113

65

100

18

18

2,0

1,1

1,0

0,60

0,450

-

36114K6

46114

70

110

20

20

2,0

1,1

1,0

0,60

0,620

-

36115K6

46115

75

115

20

20

2,0

1,1

1,0

0,60

0,655

-

36116K6

46116

80

125

22

22

2,0

1,1

1,0

0,60

0,875

-

36117K6

46117

85

130

22

22

2,0

1,1

1,0

0,60

0,915

-

36118K6

46118

90

140

24

24

2,5

1,5

1,2

1,00

1,190

-

36120K6

46120

100

150

24

24

2,5

1,5

1,2

1,00

1,290

-

36122K6

46122

110

170

28

28

3,0

2,0

1,5

1,00

2,020

-

36124K6

46124

120

180

28

28

3,0

2,0

1,5

1,00

2,170

-

36126K6

46126

130

200

33

33

3,0

2,0

1,5

1,00

3,280

-

36128K6

46128

140

210

33

33

3,0

2,0

1,5

1,00

3,480

-

36130K6

46130

150

225

35

35

3,5

2,1

2,0

1,00

4,220

-

36132K6

46132

160

240

38

38

3,5

2,1

2,0

1,00

5,190

-

36134K6

46134

170

260

42

42

3,5

2,1

2,0

1,00

6,960

-

36136K6

46136

180

280

46

46

3,5

2,1

2,0

1,00

9,090

-

-

46138

190

290

46

46

3,5

2,1

2,0

1,00

9,810

-

-

46140

200

310

51

51

3,5

2,1

2,0

1,00

12,30

-

-

46144

220

340

56

56

4,0

3,0

2,0

1,00

16,10

-

-

46148

240

360

56

56

4,0

3,0

2,0

1,00

22,40

* Для подшипника 6104 r1 = 0,3 мм, r1smin = 0,15 мм.

Примечание. Изготовляются также следующие типоразмеры подшипников:

46000K с размерами, соответствующими размерам подшипников типа 46000, указанных в табл. 2;

36016 ÷ 36122 с размерами, соответствующими размерам подшипников 36016K6 ÷ 36122K6, указанных в табл. 2; 36016K7 ÷ 36122K7 с размерами, соответствующими размерам подшипников 36016K6 ÷ 36122K6, указанных в табл. 2; 36016K ÷ 36130K с размерами, соответствующими размерам подшипников 36016K6 ÷ 36130K6, указанных в табл. 2.

Таблица 3

Серия диаметров 2, серия ширин 0

Размеры, мм

Обозначение подшипников типов

d

D

B

T

r

rsmin

r1

r1smin

Масса, кг, ≈

6000

36000K6

46000

6023

-

-

3

10

4

4

0,3

0,15

0,2

0,1

0,002

6024

-

-

4

13

5

5

0,4

0,20

0,2

0,1

0,003

6025

-

-

5

16

5

5

0,5

0,30

0,3

0,15

0,005

6026

-

-

6

19

6

6

0,5

0,30

0,3

0,15

0,008

6027

36027K6

46027

7

22

7

7

0,5

0,30

0,3

0,15

0,013

6028K

36028K6

46028

8

24

8

8

0,5

0,30

0,3

0,15

0,018

6029

36029K6

46029

9

26

8

8

1,0

0,30

0,3

0,15

0,020

6200

36200K6

46200

10

30

9

9

1,0

0,60

0,5

0,30

0,030

-

36201K6

46201

12

32

10

10

1,0

0,60

0,5

0,30

0,040

-

36202K6

46202

15

35

11

11

1,0

0,60

0,5

0,30

0,050

-

36203K6

46203

17

40

12

12

1,0

0,60

0,5

0,30

0,070

-

36204K6

46204

20

47

14

14

1,5

1,00

0,8

0,60

0,110

-

36205K6

46205

25

52

15

15

1,5

1,00

0,8

0,60

0,135

-

36206K6

46206

30

62

16

16

1,5

1,00

0,8

0,60

0,200

-

36207K6

46207

35

72

17

17

2,0

1,10

1,0

0,60

0,290

-

36208K6

46208

40

80

18

18

2,0

1,10

1,0

0,60

0,370

-

36209K6

46209

45

85

19

19

2,0

1,10

1,0

0,60

0,425

-

36210K6

46210

50

90

20

20

2,0

1,10

1,0

0,60

0,480

-

36211K6

46211

55

100

21

21

2,5

1,50

1,2

1,00

0,630

-

36212K6

46212

60

110

22

22

2,5

1,5

1,2

1,0

0,800

-

36213K6

46213

65

120

23

23

2,5

1,5

1,2

1,0

1,000

-

36214K6

46214

70

125

24

24

2,5

1,5

1,2

1,0

1,100

-

36215K6

46215

75

130

25

25

2,5

1,5

1,2

1,0

2,210

-

36216K6

46216

80

140

26

26

3,0

2,0

1,5

1,0

1,475

-

36217K6

46217

85

150

28

28

3,0

2,0

1,5

1,0

1,840

-

36218K6

46218

90

160

30

30

3,0

2,0

1,5

1,0

2,260

-

36219K6

-

95

170

32

32

3,5

2,1

2,0

1,1

2,630

-

36220K6

46220

100

180

34

34

3,5

2,1

2,0

1,1

3,320

-

36222K6

46222

110

200

38

38

3,5

2,1

2,0

1,1

4,620

-

36224K6

46224

120

215

40

40

3,5

2,1

2,0

1,1

5,480

-

36226K6

46226

130

230

40

40

4,0

3,0

2,0

1,1

6,200

-

36228K6

46228

140

250

42

42

4,0

3,0

2,0

1,1

7,750

-

36230K6

46230

150

270

45

45

4,0

3,0

2,0

1,1

9,750

-

36232K6

46232

160

290

48

48

4,0

3,0

2,0

1,1

15,400

-

36234K6

46234

170

310

52

52

5,0

4,0

2,5

1,5

19,300

-

36236K6

46236

180

320

52

52

5,0

4,0

2,5

1,5

20,400

-

-

46238

190

340

55

55

5,0

4,0

2,5

1,5

24,400

-

-

46240

200

360

58

58

5,0

4,0

2,5

1,5

29,000

-

-

46244

220

400

65

65

5,0

4,0

2,5

1,5

40,000

Примечания:

1. Изготовляются также следующие типоразмеры подшипников:

26200K ÷ 26230K с размерами, соответствующими размерам подшипников 36200K6 ÷ 36230K6, указанных в табл. 3;

36200 ÷ 36220 с размерами, соответствующими размерам подшипников 36200K6 ÷ 36220K6, указанных в табл. 3; 66200 ÷ 66226 с размерами, соответствующими размерам подшипников 36200K6 ÷ 36226K6, указанных в табл. 3;

36027K ÷ 36244K с размерами, соответствующими размерам подшипников 46027 ÷ 46244, указанных в табл. 3;

46027K ÷ 46244K с размерами, соответствующими размерам подшипников 46027 ÷ 46244, указанных в табл. 3.

2. Типоразмеры подшипников с d = 95 мм изготовлять по требованию потребителя.

Таблица 4

Серия диаметров 3, серия ширин 0

Размеры, мм

Обозначение подшипников типов

d

D

B

T

r

rsmin

r1

r1smin

Масса, кг, ≈

26000K

36000

46000

66000K

26300K

36300

46300

-

10

35

11

11

1,0

0,6

0,5

0,3

0,057

26301K

36301

46301

-

12

37

12

12

1,5

1,0

0,8

0,6

0,067

26302K

36302

46302

-

15

42

13

13

1,5

1,0

0,8

0,6

0,093

26303K

36303

46303

66303K

17

47

14

14

1,5

1,0

0,8

0,6

0,122

26304K

36304

46304

66304K

20

52

15

15

2,0

1,1

1,0

0,6

0,159

26305K

36305

46305

66305K

25

62

17

17

2,0

1,1

1,0

0,6

0,254

26306K

36306

46306

66306K

30

72

19

19

2,0

1,1

1,0

0,6

0,383

26307K

36307

46307

66307K

35

80

21

21

2,5

1,5

1,2

1,0

0,507

26308K

36308

46308

66308K

40

90

23

23

2,5

1,5

1,2

1,0

0,695

26309K

36309

46309

66309K

45

100

25

25

2,5

1,5

1,2

1,0

0,927

26310K

36310

46310

66310K

50

110

27

27

3,0

2,0

1,5

1,0

1,200

26311K

36311

46311

66311K

55

120

29

29

3,0

2,0

1,5

1,0

1,550

26312K

36312

46312

66312K

60

130

31

31

3,5

2,1

2,0

1,1

1,940

26313K

36313

46313

66313K

65

140

33

33

3,5

2,1

2,0

1,1

2,380

26314K

36314

46314

66314K

70

150

35

35

3,5

2,1

2,0

1,1

2,890

26315K

36315

46315

66315K

75

160

37

37

3,5

2,1

2,0

1,1

3,470

26316K

36316

46316

66316K

80

170

39

39

3,5

2,1

2,0

1,1

4,120

26317K

36317

46317

66317K

85

180

41

41

4,0

3,0

2,0

1,1

4,840

26318K

36318

46318

66318K

90

190

43

43

4,0

3,0

2,0

1,1

5,650

-

-

46319

66319K

95

200

45

45

4,0

3,0

2,0

1,1

6,250

26320K

-

46320

66320K

100

215

47

47

4,0

3,0

2,0

1,1

8,04

26322K

-

46322

66322K

110

240

50

50

4,0

3,0

2,0

1,1

10,8

26324K

-

46324

66324K

120

260

55

55

4,0

3,0

2,0

1,1

13,7

26326K

-

46326

66326K

130

280

58

58

5,0

4,0

2,5

1,5

16,8

26328K

-

46328

66328K

140

300

62

62

5,0

4,0

2,5

1,5

20,4

26330K

-

46330

66330K

150

320

65

65

5,0

4,0

2,5

1,5

24,4

26332K

-

-

66332K

160

340

68

68

5,0

4,0

2,5

1,5

34,3

26324K

-

-

66334K

170

360

72

72

5,0

4,0

2,5

1,5

40,7

Примечание. Изготовляются также следующие типоразмеры подшипников:

36300K ÷ 36318K с размерами, соответствующими размерам подшипников 36300 ÷ 36318, указанных в табл. 4;

46300K ÷ 46330K с размерами, соответствующими размерам подшипников 46300 ÷ 46330, указанных в табл. 4;

66300 ÷ 66330 с размерами, соответствующими размерам подшипников 46300 ÷ 46330, указанных в табл. 4.

Таблица 5

Серия диаметров 4, серия ширин 0

Размеры, мм

Обозначение подшипников

d

D

b

T

r

rsmin

r1

r1smin

Масса, кг

66405

25

80

21

21

2,5

1,5

1,2

0,9

0,50

66406

30

90

23

23

0,77

66407

35

100

25

25

1,05

66408

40

110

27

27

3,0

2,0

1,5

1,0

1,37

66409

45

120

29

29

1,75

66410

50

130

31

31

3,5

2,1

2,0

1,1

2,17

66411

55

140

33

33

2,30

66412

60

150

35

35

3,37

66413

65

160

37

37

3,40

66414

70

180

42

42

4,0

3,0

2,0

1,1

5,74

66415

75

190

45

45

5,90

66416

80

200

48

48

7,25

66417

85

210

52

52

5,0

4,0

2,5

1,5

8,00

66418

90

225

54

54

12,00

Таблица 6

Серия диаметров 8 и 9

Размеры, мм

Обозначение подшипников

d

D

b

T

r

rsmin

r1

r1smin

Масса, кг

2076083*

3

7

2,5

2,5

0,2

0,1

0,1

0,05

0,0004

2076084*

4

9

3,0

3,0

0,2

0,1

0,0008

1076095

5

13

4,0

4,0

0,4

0,2

0,3

0,15

0,0025

1076096

6

15

5,0

5,0

0,004

1076097

7

17

0,5

0,3

0,005

* Изготовлять по заказу потребителя.

Примечание. В подшипниках типа 2076083 сепаратор выступает на 0,1 мм с каждой стороны.

Пример условного обозначения однорядного радиально-упорного шарикового подшипника типа 36000, легкой серии диаметров 2 с d = 17 мм, D = 40 мм и Т = 12 мм:

Подшипник 36203 ГОСТ 831-75

4. Предельные отклонения монтажной высоты Т подшипников должны соответствовать указанным в табл. 7.


Таблица 7

мм

Номинальный диаметр d

Предельное отклонение монтажной высоты Т для подшипников с обозначением

1006091 - 1006900, 1036900 - 1036948, 1036900K - 1036948K,

6016 - 6104, 6023 - 6200, 36016 - 36122, 36016К - 36130K, 36016K6 - 36136K6,

36016K7 - 36122K7, 2076083 - 2076084, 1076095 - 1076097

36200 - 36220, 36027K - 36244K, 36200K6 - 36236K6

46016 - 46148, 46016K - 46148K,

1046900 - 1046948, 1046900K - 1046948K

46027 - 46244, 46027K - 46244K

36300 - 36318, 36300K - 36318K,

46300 - 46330, 46300K - 46330K

66200 - 66226, 26200K - 26230K

66300 - 66330, 66303K - 66334K, 26300K - 26334K

66405 - 66418

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

верхн.

нижн.

До 9

0

- 0,2

-

0

- 0,2

0

- 0,2

-

-

-

-

Св. 9 до 20

- 0,3

+ 0,1

0,25

- 0,3

- 030

0

- 0,40

0

- 0,3

+ 0,1

- 0,30

Св. 20 до 50

- 0,35

- 0,45

- 0,4

- 0,35

+ 0,1

- 0,35

Св. 50 до 80

- 0,4

- 0,3

- 0,4

- 0,45

- 0,60

- 0,45

- 0,50

Св. 80 до 180

- 0,6

+ 0,1

- 0,5

- 0,6

- 0,70

- 0,70

- 0,6

- 0,60

- 0,60

Св. 180 до 220

- 0,6

- 0,80

-

-

-

Св. 220 до 240

- 0,7

-

- 0,7

-


1 - 4. (Измененная редакция, Изм. № 1).

5. Технические требования, правила приемки, методы контроля, маркировка, упаковка, транспортирование и хранение - по ГОСТ 520-2002.

6. Маркированные торцы наружного и внутреннего колец разъемных подшипников должны быть направлены в одну сторону.

7. Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.

8. До 1 января 1989 г. допускалось применять значения rsmin и r1smin, приведенные в табл. 8.

Таблица 8

мм

r, r1

rsmin, r1smin

r, r1

rsmin, r1smin

r, r1

rsmin, r1smin

r, r1

rsmin, r1smin

0,10

0,05

0,4

0,2

1,2

0,9

3,0

2,3

0,15

0,08

0,5

0,3

1,5

1,0

3,5

2,5

0,20

0,10

0,8

0,5

2,0

1,3

4,0

3,0

0,30

0,20

1,0

0,7

2,5

1,8

5,0

3,7

9. Значения динамической C и статической C0 грузоподъемностей приведены в приложении 1.

7 - 9. (Введены дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Обязательное

ЗНАЧЕНИЯ ДИНАМИЧЕСКОЙ C И СТАТИЧЕСКОЙ C0 ГРУЗОПОДЪЕМНОСТИ

Таблица 1

Серия диаметров 9, серия ширин 1

Обозначение подшипников

d, мм

Грузоподъемность, Н, не менее

Обозначение подшипников

d, мм

Грузоподъемность, Н, не менее

С

С0

С

С0

1006094

4

790

285

1046948K

240

84460

111870

1006095

5

895

336

1036900K

10

1370

730

1006096

6

1400

545

1036901K

12

1460

800

1036900

10

2600

1460

1036902K

15

1900

1100

1036901

12

2750

1600

1036903K

17

1990

1200

1036902

15

3650

2240

1036904K

20

2860

1790

1036903

17

3800

2450

1036905K

25

3070

2070

1036904

20

6700

4400

1036906K

30

3260

2350

1036905

25

7100

4750

1036907K

35

5400

4150

1036906

30

7650

5500

1036908K

40

7020

5530

1036907

35

8500

6550

1036909K

45

7400

6180

1036908

40

12500

9650

1036910K

50

7530

6500

1036909

45

13400

10800

1036911K

55

8950

7900

1036910

50

14600

12700

1036912K

60

9500

8640

1036911

55

17000

15000

1036913K

65

9650

9200

1036912

60

18000

16300

1036914K

70

13150

12500

1036913

65

18300

17300

1036915K

75

13400

12880

1036914

70

25000

23600

1046900

10

2450

1370

1036915

75

25500

24500

1046901

12

2650

1600

1036916

80

26000

26000

1046902

15

3450

2120

1036917

85

33500

33500

1046903

17

3650

2280

1036918

90

34500

35500

1046904

20

6400

4400

1036920

100

36500

39000

1046905

25

6700

4500

1036922

110

46500

50000

1046906

30

7200

5100

1036924

120

57000

62000

1046907

35

8000

6200

1036926

130

67000

75000

1046908

40

11800

9000

1036928

140

75000

85000

1046909

45

12500

10200

1036930

150

93000

108000

1046910

50

13700

12000

1036932

160

95000

112000

1046911

55

16000

14000

1036934

170

98000

120000

1046912

60

17000

15300

1036936

180

120000

146000

1046913

65

17300

16000

1036938

190

129000

156000

1046914

70

23600

22000

1036940

200

166000

204000

1046915

75

24000

23200

1036944

220

170000

220000

1036916K

80

13690

13690

1036948

240

173000

228000

1036917K

85

17600

17600

1046900K

10

1270

677

1036918K

90

18160

18500

1046901K

12

1354

742

1036920K

100

19200

20540

1046902K

15

1760

1020

1036922K

110

24500

26200

1046903K

17

1846

1113

1036924K

120

30000

32600

1046904K

20

2650

1660

1036926K

130

35300

39500

1046905K

25

2850

1920

1036928K

140

39000

44190

1046906K

30

3024

2180

1036930K

150

48900

56700

1046907K

35

5000

3850

1036932K

160

50000

59000

1046908K

40

6520

5130

1036934K

170

51580

62900

1046909K

45

6870

5730

1036936K

180

63200

77100

1046910K

50

6990

6030

1036938K

190

68000

81600

1046911K

55

8300

7320

1036940K

200

87400

108400

1046912K

60

8800

7330

1036944K

220

89480

116400

1046913K

65

8950

8540

1036948K

240

91050

120600

1046914K

70

12200

11600

1046916

80

24500

24500

1046915K

75

12450

11950

1046917

85

32000

31500

1046916K

80

12700

12700

1046918

90

32500

32500

1046917K

85

16300

16300

1046920

100

34000

37500

1046918K

90

16800

17160

1046922

110

44000

46500

1046920K

100

17810

19050

1046924

120

54000

58500

1046922K

110

22720

24300

1046926

130

63000

69500

1046924K

120

27800

30240

1046928

140

71000

80000

1046926K

130

32750

36640

1046930

150

88000

100000

1046928K

140

36180

40990

1046932

160

90000

104000

1046930K

150

45360

52600

1046934

170

93000

112000

1046932K

160

46380

54730

1046936

180

114000

137000

1046934K

170

47850

58350

1046938

190

122000

150000

1046936K

180

58630

71520

1046940

200

156000

190000

1046938K

190

63080

75700

1046944

220

160000

204000

1046940K

200

81080

100560

1046948

240

163000

212000

1046944K

220

83000

107900

Таблица 2

Серия диаметров 1, серия ширин 0

Обозначение подшипников

d, мм

Грузоподъемность, Н, не менее

Обозначение подшипников

d, мм

Грузоподъемность, Н, не менее

С

C0

С

С0

6017K

7

3060

1910

36117K

85

47500

46500

6100

10

4950

2180

36118K

90

56000

55000

6101

12

5450

2450

36120K

100

58500

60000

6102

15

6440

3000

36122K

110

80000

81500

36100

10

5030

2180

36124K

120

81500

86500

36101

12

5450

2450

36126K

130

85000

90000

36102

15

6290

2990

46118

90

63500

47200

36103

17

7230

3510

46120

100

71500

55100

36104

20

10600

5320

46122

110

96300

73500

36105

25

11800

6290

46124

120

101000

80800

36106

30

15300

8570

46126

130

127000

103000

36019K

9

3750

2000

46128

140

134000

109000

36100K

10

3900

2200

46130

150

144000

120000

36101K

12

4250

2450

46132

160

162000

137000

36102K

15

4900

3000

46134

170

195000

169000

36103K

17

5700

3600

46140

200

251000

245000

36104K

20

7800

5200

46144

220

306000

320000

36105K

25

8650

6100

46100K

10

3650

2000

36106K

30

11200

8300

46102K

15

4550

2750

36107K

35

12900

9800

46106K

30

10400

7650

46100

10

4950

2180

46108K

40

12700

10200

46102

15

5550

2500

46109K

45

17000

13700

46106

30

14500

7880

46111K

55

25000

21200

46108

40

18900

11100

46112K

60

25500

22400

46109

45

22500

13400

46114K

70

34500

32000

46111

55

32600

21100

46116K

80

43000

40500

46112

60

37400

24500

46117K

85

44000

42500

46114

70

46100

31700

46118K

90

52000

51000

46115

75

47300

33400

46120K

100

55000

56000

46116

80

56000

40100

46122K

110

73500

75000

46117

85

57400

42100

46124K

120

75000

80000

36108K

40

13700

11000

46126K

130

95000

102000

36109K

45

18300

15000

46128K

140

98000

108000

36110K

50

19300

16600

46130K

150

110000

125000

36111K

55

27000

23200

46132K

160

125000

140000

36113K

65

28000

25500

46134K

170

150000

167000

36114K

70

36000

33500

46140K

200

165000

185000

36115K

75

37500

34500

46144K

220

180000

202000

Таблица 3

Серия диаметров 2, серия ширин 0

Обозначение подшипников

d, мм

Грузоподъемность, Н, не менее

Обозначение подшипников

d, мм

Грузоподъемность, Н, не менее

С

С0

С

С0

6023

3

590

216

6025

5

2200

970

46206K

30

16000

11800

6026

6

2690

1140

46207K

35

18600

14000

36201

12

7150

3340

46208K

40

25500

19000

36202

15

8150

3830

36211K

55

41500

34500

36203

17

12000

6120

36212K

60

50000

42500

36204

20

15700

8310

36214K

70

60000

52000

36205

25

16700

9100

36216K

80

73500

65500

36206

30

22000

12000

36217K

85

81500

76500

36207

35

30800

17800

36218K

90

90000

85000

36208

40

38900

23200

36234K

170

170000

164000

36209

45

41200

25100

36236K

180

230000

215000

6027

7

3840

1630

36240K

200

255000

220000

6028K

8

4390

1900

46217

85

94400

65100

36210

50

43200

27000

46218

90

111000

76200

36211

55

58400

34200

46220

100

148000

107000

36212

60

61500

39300

46222

110

174000

135000

36214

70

80200

54800

46224

120

188000

150000

36216

80

93600

65000

46226

130

193000

153000

36217

85

101000

70800

46228

140

221000

188000

36218

90

118000

83000

46230

150

233000

208000

36219

95

134000

95000

46232

160

272000

256000

36201K

12

5500

3350

46234

170

303000

300000

36202K

15

6000

3750

46236

180

280000

272000

36203K

17

9200

5750

46238

190

312000

319000

36204K

20

11900

7450

46244

220

330000

348000

36205K

25

11400

8000

46209K

45

30000

23200

36206K

30

16300

12000

46210K

50

32500

26500

36207K

35

20000

15300

46211K

55

39000

32000

36208K

40

27000

20400

46212K

60

46500

39000

36209K

45

32000

25500

46213K

65

53000

45000

36210K

50

35500

28500

46215K

75

58500

51000

46202

15

8520

3650

46216K

80

68000

60000

46204

20

14800

7640

46217K

85

76500

69500

46205

25

15700

8340

46218K

90

85000

78000

46206

30

21900

12000

46220K

100

114000

108000

46207

35

29000

16400

46222K

110

129000

127000

46208

40

36800

21400

46224K

120

132000

134000

46209

45

38700

23100

66207

35

27000

14700

46210

50

40600

24900

66211

55

46300

24800

46211

55

50300

31500

46226K

130

156000

170000

46212

60

60800

38800

46228K

140

163000

180000

46213

65

69400

45900

46230K

150

173000

200000

46215

75

78400

53800

46232K

160

186000

224000

46216

80

87900

60000

46234K

170

216000

237000

46200K

10

4800

2750

46238K

190

222000

244000

46202K

15

5700

3450

46244K

220

235000

258000

46204K

20

9500

6200

66215

75

71500

49000

46205K

25

10600

7350

66219

95

121000

85000

Таблица 4

Серия диаметров 3, серия ширин 0

Обозначение подшипников

d, мм

Грузоподъемность, Н, не менее

Обозначение подшипников

d, мм

Грузоподъемность, Н, не менее

С

С0

С

С0

36302

15

13600

6800

46304K

20

17800

9000

36303

17

17300

8700

46305K

25

26900

14600

36308

40

53900

32800

46306K

30

32600

18300

36318

90

189000

145000

46307K

35

42600

24700

46303

17

16100

8000

46308K

40

50800

30100

46304

20

17800

9000

46309K

45

61400

37000

46305

25

26900

14600

46310K

50

71800

44000

46306

30

32600

18300

46311K

55

82800

51600

46307

35

42600

24700

66309

45

60800

36400

46308

40

50800

30100

66312

60

93700

58800

46309

45

61400

37000

66314

70

119000

76800

46310

50

71800

44000

66309K

45

60800

36400

46311

55

82800

51600

66312K

60

93700

58800

36302K

15

13600

6800

66314K

70

119000

76800

36303K

17

17200

8700

46312K

60

100000

65300

36308K

40

53900

32800

46313K

65

113000

75000

36318K

90

189000

145000

46314K

70

127000

85300

46312

60

100000

65300

46316K

80

136000

99000

46313

65

113000

75000

46317K

85

163000

120000

46314

70

127000

85300

46318K

90

165000

122000

46316

80

136000

99000

46320K

100

213000

177000

46317

85

163000

120000

46330K

150

357000

370000

46318

90

165000

122000

66322

110

225000

190000

46320

100

213000

177000

66330

150

313000

307000

46330

150

357000

370000

66322K

110

225000

190000

46303K

17

16100

8000

66330K

150

313000

307000

Таблица 5

Серия диаметров 4, серия ширин 0

Обозначение подшипников

d, мм

Грузоподъемность, Н, не менее

Обозначение подшипников

d, мм

Грузоподъемность, Н, не менее

С

С0

С

С0

66406

30

43800

27600

66412

60

125000

79500

66408

40

72200

42300

66414

70

152000

109000

66409

45

81600

47300

66418

90

208000

162000

66410

50

98900

60100

Примечание к табл. 1 - 5. Значения статической и динамической грузоподъемностей для остальных типов подшипников, размеры которых приведены в стандарте, будут вводиться по мере их освоения.

ПРИЛОЖЕНИЕ 1. (Введено дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Обязательное

ПОЯСНЕНИЕ ТЕРМИНА «ВЫСОКОСКОРОСТНЫЕ ПОДШИПНИКИ»

Высокоскоростные подшипники - подшипники, у которых параметр dm ´ n по ГОСТ 20918-75 более 4,5 ´ 105 мм/мин при пластичной смазке и более 6,0 ´ 105 - при жидкой смазке.

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 1).



СОДЕРЖАНИЕ







© 2013 Ёшкин Кот :-)
