ГОСТ 8288-74 Затворы плоские для бункеров общего назначения. Основные присоединительные размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗАТВОРЫ ПЛОСКИЕ ДЛЯ БУНКЕРОВ
ОБЩЕГО НАЗНАЧЕНИЯ

ОСНОВНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ГОСТ 8288-74

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗАТВОРЫ ПЛОСКИЕ ДЛЯ БУНКЕРОВ
ОБЩЕГО НАЗНАЧЕНИЯ

Основные и присоединительные размеры

Plain gates for general-purpose bunkers.
Basic and connection dimensions

ГОСТ
8288-74^*

Взамен
ГОСТ 8288-57

Постановлением Государственного комитета стандартов Совета Министров СССР от 12 апреля 1974 г. № 875 срок введения установлен

с 01.01.76

Проверен в 1984 г. Постановлением Госстандарта от 19.11.84 № 3923 срок действия продлен

до 01.01.91

Несоблюдение стандарта преследуется по закону

^* Переиздание (октябрь 1987 г.) с Изменением № 1, утвержденным в ноябре 1984 г. (ИУС 2-85).

1. Настоящий стандарт распространяется на плоские затворы с прямоугольными и круглыми патрубками, применяемые для закрывания и открывания выпускных отверстий бункеров общего назначения, а также для регулирования количества выгружаемого сыпучего материала.

Стандарт не распространяется на плоские затворы с литыми корпусами.

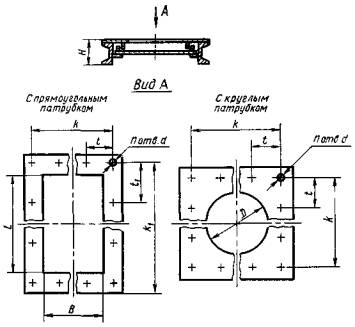

2. Основные и присоединительные размеры затворов должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию затвора.

Размеры в мм

Размеры выпускных отверстий патрубков				Н, не более	t	t₁	k	k₁	d	n, шт.	Масса металлоконструкций затвора, кг, не более
Прямоугольных B´L		Круглых D
1-й ряд	2-й ряд	1-й ряд	2-й ряд
200´200	-	-	-	110	100	100	300	300	12	12	40
-	200´300	-				130		390			50
-	-	200				-		-			40
250´250		-			115	115	345	345			60
250´400		-				165		495			80
-		250				-		-			60
-	300´300	-			130	130	390	390			70
300´400	-					165		495			90
-	300´500					150		600		14	110
-	-		300			-		-		12	70
400´400	-		-	130	165	165	495	495		12	120
-	400´500					150	495	600		14	140
	400´600					175	495	700	15	14	160
	-	400				-	495	-		12	120
500´500	-				150	150	600	600		16	170
-	500´800					225		900			270
-	-	500				-		-			170
600´600	-	-		150	175	175	700	700			250
-	600´800					225		900			320
600´1000	-					275		1100			400
-			600			-		-			250
800´800			-	170	225	225	900	900			420
800´1000						275		1100	19		540
-	800´1250					270		1350		18	700
-	-	800				-		-		16	420
1000´1000		-		210	275	275	1100	1100		16	700
1000´1250						270		1350		18	850
1000´1600						340		1700		18	1200
-	1250´1250				270	270	1350	1350		20	1100

Примечание. Размеры выпускных отверстий патрубков 1-го ряда применять предпочтительно.

Пример условного обозначения плоского затвора с прямоугольным патрубком с размерами В´L = 300´400 мм:

Затвор 300´400 ГОСТ 8288-74

То же, с круглым патрубком с размером D = 250 мм:

Затвор 250 ГОСТ 8288-74

(Измененная редакция, Изм. № 1).

3. По заказу потребителя допускается для действующих бункеров изготовление патрубков с другими размерами отверстий.
