ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ
Эталонные сигналы
частоты
и времени, излучаемые
специализированными
радиостанциями
Государственной службы
времени, частоты и определения
параметров вращения Земли.
Временной код
ГОСТ 8.515-84
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
(Измененная редакция, Изм. № 1).
РАЗРАБОТАН Государственным комитетом СССР по стандартам
ИСПОЛНИТЕЛИ
Г.Т. Черенков (руководитель темы), А.Н. Михайлова
ВНЕСЕН Государственным комитетом СССР по стандартам
Член Госстандарта Л.К. Исаев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20 ноября 1984 г. № 3947
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Государственная система обеспечения единства измерений. Эталонные сигналы частоты и времени, излучаемые специализированными радиостанциями Государственной службы времени, частоты и определения параметров вращения Земли. Временной код State system of ensuring the uniformity of measurements. Standard frequency and time signals radiated by specialized radio stations of the State service of time, frequency and the Earth rotation parameters determination. Time code |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам от 20 ноября 1984 г. № 3947 срок введения установлен
с 01.01.86
(Измененная редакция, Изм. № 1).
Настоящий стандарт распространяется на эталонные сигналы частоты и времени, излучаемые специализированными радиостанциями Государственной службы времени, частоты и определения параметров вращения Земли, работающими в диапазонах длинных и коротких волн, и устанавливает формат временного кода для передачи информации о значении времени суток, календарной и юлианской датах, разности шкал времени UT1 и UTC.
Пояснения терминов, применяемых в стандарте, приведены в справочном приложении 1.
(Измененная редакция, Изм. № 1).
1. СТРУКТУРА ВРЕМЕННОГО КОДА
1.1. Временной код построен на базе двух типов кодов (см. обязательное приложение 2);
позиционно-единичного - для передачи разности шкал времени UT1 - UTC;
двоично-десятичного с проверкой на четность для передачи значений времени суток, календарной и юлианской дат.
(Измененная редакция, Изм. № 1).
1.2. Элементы кода передают раз в секунду при помощи модуляции несущих колебаний в первом и втором 0,1-секундных интервалах, отсчитываемых от секундной метки (см. черт. 1).

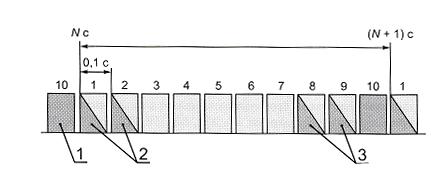

Информационная структура сигнала
1 - секундный маркер; 2 - информационные сигналы; 3 - минутный маркер
(Новая редакция, Изм. № 1).

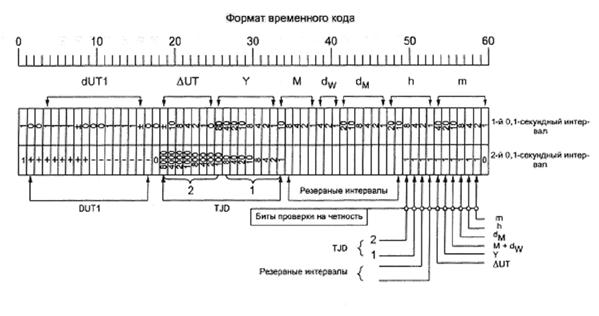

1.3. Полный формат кода, содержащий 120 элементов (60 элементов в первом 0,1-секундном интервале и 60 элементов во втором 0,1-секундном интервале), передают с циклом в 1 мин. Графически полный формат кода представлен на черт. 2.
(Измененная редакция, Изм. № 1).
2. СОДЕРЖАНИЕ И КОДИРОВАНИЕ ПЕРЕДАВАЕМОЙ ИНФОРМАЦИИ
2.1. Информацию о разности шкал времени представляют в виде DUT1 + dUT1, где DUT1 - значение разности, округленное до 0,1 с, a dUT1 - уточняющее до 0,02 с значение этой разности.
Значения DUT1 кодируют маркированием вторых 0,1-секундных интервалов с 1-й по 16-ю секунды в стандартном позиционно-единичном коде МСЭ-R. При этом положительные значения DUT1 = +0,1n с передают в интервалах с 1-й по 8-ю секунду, а отрицательные - DUT1 = -0,1k с - с 9-й по 16-ю секунду, где «n» и «k» - количество маркированных 0,1-секундных интервалов.
Значения dUT1 кодируют маркированием первых 0,1-секундных интервалов, так что dUT1 = ±0,02р с, где р - количество маркированных 0,1-секундных интервалов. Информацию о dUT1 передают в секундных интервалах, свободных от передачи DUT1.
Знак числового значения dUT1 передают в седьмом или пятнадцатом секундных интервалах. При этом наличие маркирования соответствует знаку минус (-), а отсутствие - знаку плюс (+).
Кодирование информации о DUT1 представлено в табл. 1, информации о dUT1 - в таблице 1а.
Таблица 1
Кодовая таблица значений DUT1
|
Секундный интервал |
||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
|
+0,8 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+0,7 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+0,6 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+0,5 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+0,4 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+0,3 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+0,2 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+0,1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
-0,1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
-0,2 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
|
-0,3 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
|
-0,4 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
|
-0,5 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
|
-0,6 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
|
-0,7 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
|
-0,8 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Таблица 1а
Кодирование значений dUT1
|
Числовое значение dUT1 |
Секундный интервал при положительном DUT1 |
|||||||||
|
11 |
12 |
13 |
14 |
15 |
3 |
4 |
5 |
6 |
7 |
|
|
Секундный интервал при отрицательном DUT1 |
||||||||||
|
3 |
4 |
5 |
6 |
7 |
11 |
12 |
13 |
14 |
15 |
|
|
+0,08 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+0,06 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+0,04 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+0,02 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
-0,02 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
|
-0,04 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
|
-0,06 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
|
-0,08 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
(Измененная редакция, Изм. № 1).
2.2. Информация о значениях времени включает значение часа (h), минуты (m), передаваемых в шкале московского времени, а также величину DUT, равную разности между московским и всемирным координированным временем, имеющую знак, расположенный перед старшим разрядом. При этом знак «плюс» представляет «0», а знак «минус» - «1» двоичного кода.
(Новая редакция, Изм. № 1).
2.3. Информация о календарных датах включает: значение года столетия (Y), значение месяца года (М), значение дня месяца (dм), значение дня недели (dw).
(Измененная редакция, Изм. № 1).
2.4. Информация об юлианской дате включает укороченную юлианскую дату (TJD), представляющую собой четыре младших разряда числового значения модифицированной юлианской даты (MJD) (см. справочное приложение 4).
3. РАСПОЛОЖЕНИЕ ПЕРЕДАВАЕМОЙ ИНФОРМАЦИИ
3.1. Расположение информации, которую несут сигналы первого и второго 0,1-секундных интервалов определяют по данным табл. 2.
Таблица 2
|
Информация, передаваемая в первом 0,1-секундном интервале |
Секундные интервалы |
Информация, передаваемая во втором 0,1-секундном интервале |
|||
|
1 |
0 |
Положительное значение DUT1 |
|||
|
0 |
1 |
||||
|
0 |
2 |
||||
|
Числовое значение и знак dUT1 при отрицательном DUT1 При положительном DUT1 во всех интервалах - «0» |
3 |
||||
|
4 |
|||||
|
5 |
|||||
|
6 |
|||||
|
7 |
|||||
|
0 |
8 |
||||
|
0 |
9 |
Отрицательное значение DUT1 |
|||
|
0 |
10 |
||||
|
Числовое значение и знак dUT1 при положительном DUT1 При отрицательном DUT1 - во всех интервалах - «0» |
11 |
||||
|
12 |
|||||
|
13 |
|||||
|
14 |
|||||
|
15 |
|||||
|
0 |
16 |
||||
|
0 |
17 |
0 |
|||
|
Знак поправки DUT |
18 |
Тысячи |
Числовое значение укороченной юлианской даты TJD |
||
|
Числовое значение поправки DUT |
19 |
||||
|
20 |
|||||
|
21 |
|||||
|
22 |
Сотни |
||||
|
23 |
|||||
|
24 |
|||||
|
Значение года столетия Y |
Десятки |
25 |
|||
|
26 |
Десятки |
||||
|
27 |
|||||
|
28 |
|||||
|
Единицы |
29 |
||||
|
30 |
Единицы |
||||
|
31 |
|||||
|
32 |
|||||
|
Значение месяца М |
33 |
||||
|
Значение месяца М |
34 |
Резервные интервалы для передачи |
|||
|
35 |
|||||
|
36 |
|||||
|
37 |
|||||
|
Значение дня недели dw |
38 |
||||
|
39 |
|||||
|
40 |
|||||
|
Значение дня месяца dм |
Десятки |
41 |
|||
|
42 |
|||||
|
Единицы |
43 |
||||
|
44 |
|||||
|
45 |
|||||
|
46 |
|||||
|
Значение текущего часа h |
Десятки |
47 |
|||
|
48 |
|||||
|
Единицы |
49 |
TJD |
Биты проверки на четность «0» - при четном числе единиц в информационных разрядах, «1» - при нечетном |
||
|
50 |
|||||
|
51 |
Резервные интервалы |
||||
|
52 |
|||||
|
Значение текущей минуты m |
Десятки |
53 |
DUT |
||
|
54 |
Y |
||||
|
55 |
M + dw |
||||
|
Единицы |
56 |
dм |
|||
|
57 |
h |
||||
|
58 |
m |
||||
|
59 |
0 |
||||
(Измененная редакция, Изм. № 1).
3.2, 3.3 (Исключены, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
Пояснение терминов, применяемых в стандарте
|
Пояснение |
|
|
Формат кода |
Общее количество элементов кода и расположение кодовых групп, предназначенных для передачи той или иной информации |
|
Двоично-десятичный код |
Код, в котором десятичный разряд числа выражают в двоичном коде |
|
Позиционно-единичный код |
Код, в котором число выражают количеством единиц, а знак числа определяют положением разрядов кода |
|
UT1 |
Шкала всемирного времени. Шкала времени, основанная на вращении Земли вокруг своей оси по ГОСТ 8.567 и [1] |
|
UTC |
Шкала всемирного координированного времени. Шкала времени, рассчитываемая Международным бюро мер и весов и Международной службой вращения Земли так, что смещение относительно Международной шкалы атомного времени составляет целое число секунд, а относительно шкалы всемирного времени не превышает 0,9 с по ГОСТ 8.567 и [1] |
|
DUT1 |
Величина прогнозируемой разности UT1 - UTC в числах, кратных 0,1 с, по ГОСТ 8.567 и рекомендации МСЭ - RTF |
|
dUT1 |
Величина, уточняющая значение DUT1 до 0,02 с по ГОСТ 8.567 |
|
DUT |
Разность между московским и всемирным координированным временем, выраженная целым количеством часов |
|
dw |
Номер дня недели. «1» - соответствует понедельнику |
|
h |
Номер часа суток в диапазоне от 0 до 23 |
(Новая редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 2
Обязательное
Цифровые символы позиционно-единичного и двоично-десятичного кодов
|
ряд чисел |
Код |
|
||||||||||||
|
Позиционно-единичный |
Двоично-единичный 8 4-2 1 |
|||||||||||||
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
|
|
2 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
|
|
3 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
|
|
4 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
|
|
5 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
|
|
6 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
|
|
7 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
|
|
8 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
|
|
9 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
|
(Измененная редакция, Изм. № 1).
Приложение 3 (Исключено, Изм. № 1).
ПРИЛОЖЕНИЕ 4
Справочное
Юлианские даты
Началом каждого юлианского дня считают гринвичский полдень. Юлианская дата - число суток, непрерывно отсчитываемое от 12 часов UT 1 января 4713 г. до н.э. Модифицированная юлианская дата (MJD) представляет из себя юлианскую дату, уменьшенную на 2400000,5 суток.
Укороченную юлианскую дату (TJD) определяют четырьмя младшими разрядами MJD.
Пример:
Календарная дата 17.06.2004
Полная юлианская дата (JD) 2453173,5
Модифицированная юлианская дата (MJD) 53173
Укороченная юлианская дата (TJD) 3173
(Измененная редакция, Изм. № 1).
Библиография
[1] Рекомендации международного союза электросвязи (МСЭ-R) «Излучения сигналов времени и стандартных частот». Серия TF 686-1 и TF 460-5».
(Введено дополнительно, Изм. № 1).
