ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ

ГИГРОМЕТРЫ ПЬЕЗОСОРБЦИОННЫЕ

МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

ГОСТ 8.472-82

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

РАЗРАБОТАН Государственным комитетом СССР по стандартам

ИСПОЛНИТЕЛИ

И.А. Соков (руководитель темы), Г.Д. Вапняр

ВНЕСЕН Государственным комитетом СССР по стандартам

Член Госстандарта В.И. Кипаренко

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22 сентября 1982 г. № 3701

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по стандартам от 22 сентября 1982 г. № 3701 срок введения установлен

с 01.01.84

Настоящий стандарт распространяется на пьезосорбционные гигрометры и измерительные преобразователи относительной влажности (далее - гигрометры) классов точности 1 и более, выпускаемые по ГОСТ 23382-78, и устанавливает методы и средства их первичной и периодической поверок.

1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1. При проведении поверки гигрометров должны быть выполнены операции, указанные в табл. 1.

1.2. При проведении поверки должны быть применены средства поверки, указанные ниже:

образцовый генератор влажного газа типа «Родник-2», относительная влажность 0 и 10 - 100 % при температуре 5 - 60 °С, основная абсолютная погрешность ±0,5 %;

гигрометр типа Волна-1М, диапазон измерения 0 - 100 %, основная абсолютная погрешность ±1,5 %;

мегаомметр типа М4100/3, номинальное выходное напряжение 500 В или типа М4100/1, номинальное выходное напряжение 100 В;

манометр типа МТИ, диапазон измерения 0 - 100 кПа;

самопишущий одноточечный потенциометр типа КСП-4, класса 0,25, диапазон измерения 0 - 10 мВ;

преобразователь постоянного тока, выходное напряжение 24 В, номинальный ток 0,2 А;

вольтметр типа С502/1, класса 0,5, диапазон измерения 0 - 10 В;

Таблица 1

Примечание. Преобразователь относительной влажности типа ДОВП-1 на герметичность не проверяют.

камеры 1 - 3 (см. обязательное приложение 1);

кольцо-калибр 8211-0095 6h по ГОСТ 17763-72;

кольцо-калибр 8211-1095 6h по ГОСТ 17764-72;

запорный вентиль с максимальным давлением 1,0 МПа;

сжатый газ в баллоне - воздух по ГОСТ 11882-73 или азот по ГОСТ 9293-74, диапазон измерения 2 - 15 МПа;

редуктор типа РДВ, диапазон измерения 15 - 0,05 МПа;

барометр-анероид БАММ-1, диапазон измерения 800 - 1060 гПа;

термометр Б-4 № 2 по ГОСТ 215-73, цена деления 0,1 °С;

частотомер типа Э373, диапазон измерения 45 - 55 Гц, основная погрешность ±0,25 Гц.

1.3. Допускается применять другие, находящиеся в эксплуатации или вновь разработанные средства поверки, прошедшие метрологическую аттестацию в органах государственной метрологической службы и удовлетворяющие по точности требованиям настоящего стандарта.

При поверке гигрометров классов точности 2 и более допускается применять генератор влажного газа типа «Родник».

2. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

2.1. При проведении поверки должны быть соблюдены нормальные условия применения гигрометров по ГОСТ 23382-78.

2.2. Гигрометр выдерживают в условиях поверки не менее 12 ч, а затем подключают к электрической сети и прогревают в соответствии с требованиями инструкции по эксплуатации, но не менее 0,5 ч.

2.3. Средства поверки и поверяемый гигрометр подготовляют к работе в соответствии с инструкцией по эксплуатации.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Перед поверкой поверяемый гигрометр и генератор влажного газа необходимо заземлить.

3.2. При поверке необходимо соблюдать правила безопасности, указанные в инструкции по эксплуатации на поверяемый гигрометр и образцовый генератор влажного газа.

4. ПРОВЕДЕНИЕ ПОВЕРКИ

4.1. Внешний осмотр

4.1.1. При внешнем осмотре гигрометра должно быть установлено:

соответствие комплектности данным, указанным в паспорте, за исключением комплекта ЗИП;

наличие на резьбовой втулке выносного преобразователя исправной герметизирующей прокладки;

наличие юстировочного устройства;

наличие в инструкции по эксплуатации на преобразователь типа ДОВП-1 номинальной статической характеристики;

юстировочное устройство должно быть чистым, герметично закрытым и содержать насыщенный раствор соли с твердым осадком; на нем должно быть указано номинальное значение относительной влажности;

наличие на корпусе гигрометра таблички, на которой нанесен товарный знак предприятия-изготовителя, наименование и условное обозначение гигрометра, год выпуска и порядковый номер по системе нумерации предприятия-изготовителя;

все блоки и преобразователь гигрометра должны быть с одним и тем же порядковым номером;

наличие на циферблатах показывающего и регистрирующего приборов и на индикаторном табло цифрового прибора обозначений измеряемых величин и их единиц (j, %);

отсутствие на сборочных единицах, корпусе и покрытиях дефектов, препятствующих его использованию по прямому назначению;

наличие на корпусе гигрометра клеммы для заземления;

исправность соединительного кабеля и разъема (аккуратно и надежно заделаны), блоки надежно соединены;

плотность установки чувствительного элемента гигрометра в гнезде и наличие ограждения;

отсутствие на фильтре чувствительного элемента явных загрязнений.

4.2. Опробование

4.2.1. Резьбовое проходное кольцо-калибр и юстировочное устройство должны свободно навинчиваться на резьбовую втулку первичного преобразователя вместо решетки, ограждающей чувствительный элемент, и плотно прижимать герметизирующую прокладку. Непроходное кольцо-калибр не должно навинчиваться более чем на один оборот.

4.2.2. Проверка электрического сопротивления изоляции гигрометров

Сопротивление изоляции гигрометров, питающихся от сети номинальным напряжением 100 - 400 В, измеряют мегаомметром М4100/3; питающихся от сети номинальным напряжением до 100 В - мегаомметром М4100/1. Измерения проводят между замкнутыми штырьками сетевой вилки и клеммой заземления, при этом кнопка (тумблер) «Сеть» должна быть включена.

Электрическое сопротивление изоляции гигрометров без осевого кабеля измеряют между закороченными штырьками разъема цепи питания и корпусом.

Электрическое сопротивление изоляции не должно превышать 40 МОм.

4.2.3. Проверка герметичности первичного преобразователя

Первичный преобразователь гигрометра в зависимости от конструкции (см. обязательное приложение 1) помещают в камеру 2 или 3 и проверяют его герметичность.

4.2.4. Относительную влажность в юстировочном устройстве проверяют контрольным гигрометром «Волна-ГМ». Показания контрольного гигрометра не должны отличаться от номинального значения влажности юстировочного устройства более чем на ±2 %.

Гигрометры, не удовлетворяющие указанным требованиям, к дальнейшей поверке не допускают.

4.3. Определение основной абсолютной погрешности

Первичный преобразователь гигрометра устанавливают в рабочую камеру генератора влажного газа или камеру (см. обязательное приложение 1).

К выходу «0 - 10 мВ» поверяемого гигрометра присоединяют самопишущий потенциометр, а к выходу преобразователя типа ДОВП-1 - вольтметр.

В генераторе устанавливают температуру (20 ± 1) °С и относительную влажность, соответствующую поверяемой точке диапазона измерения гигрометра.

Основную абсолютную погрешность гигрометра D определяют как разность между его установившимся показанием и относительной влажностью в рабочей камере генератора.

Относительную влажность, измеренную преобразователем типа ДОВП-1, определяют по номинальной статической характеристике преобразования.

Основную абсолютную погрешность гигрометра определяют не менее чем в пяти равномерно расположенных точках диапазона измерений, из которых одна точка должна быть на отметке 30 %. Основная абсолютная погрешность гигрометра при периодической поверке не должна превышать предела допускаемой погрешности, указанного в нормативно-технической документации на гигрометр конкретного типа.

При первичной поверке основная абсолютная погрешность гигрометра не должна превышать 0,8 значения, указанной в НТД на гигрометр конкретного типа.

4.4. Определение изменения абсолютной погрешности, вызванного изменением температуры анализируемого газа

В генераторе устанавливают температуру (40 ± 1) °С, относительную влажность на отметке 30 % и определяют абсолютную погрешность гигрометра.

Изменение абсолютной погрешности вычисляют по формуле

где Dl(t) - изменение абсолютной погрешности, вызванное изменением температуры анализируемого газа на 10 °С;

D₄₀, D₂₀ - абсолютная погрешность гигрометра при температуре анализируемого газа (20 ± 1) и (40 ± 1) °С соответственно.

Изменение абсолютной погрешности не должно превышать значения, указанного в НТД на гигрометр конкретного типа.

При поверке гигрометров ведут протокол, форма которого приведена в обязательном приложении 2.

5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

5.1. Положительные результаты государственной первичной поверки оформляют записью в паспорте, удостоверенной подписью поверителя, и нанесением оттиска поверительного клейма.

5.2. Положительные результаты государственной периодической поверки оформляют выдачей свидетельства установленной формы.

5.3. Положительные результаты ведомственной поверки оформляют в порядке, установленном ведомственной метрологической службой.

5.4. Гигрометры, не удовлетворяющие требованиям настоящего стандарта, к выпуску и применению не допускают.

ПРИЛОЖЕНИЕ 1
Обязательное

СПЕЦИАЛЬНЫЕ СРЕДСТВА ПОВЕРКИ

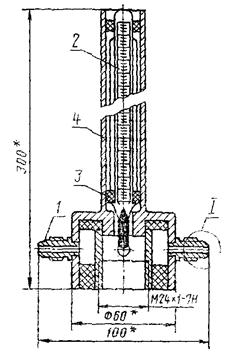

Камера 1

1 - штуцер; 2 - термометр; 3- втулка уплотнительная; 4 - корпус

Черт. 1

^* Размеры для справок.

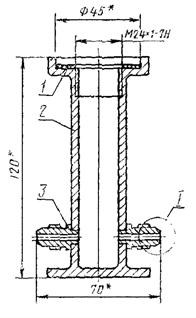

Камера 2

1 - прокладка; 2 - корпус; 3 - штуцер

Черт. 2

^* Размеры для справок.

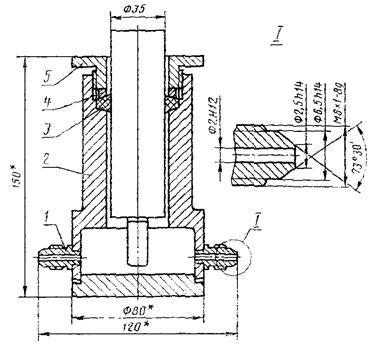

Камера 3

1 - штуцер; 2 - корпус; 3 - кольцо уплотнительное; 4 - втулка; 5 - гайка

Черт. 3

^* Размеры для справок.

ПРИЛОЖЕНИЕ 2
Обязательное

ФОРМА ПРОТОКОЛА ПОВЕРКИ
