ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ ЭТАЛОН
И ОБЩЕСОЮЗНАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ РАСПРЕДЕЛЕНИЙ
УГЛОВ СДВИГА ФАЗ И ОТНОШЕНИЙ
НАПРЯЖЕННОСТЕЙ ПОЛЯ В РАСКРЫВАХ
АНТЕННЫХ СИСТЕМ С РАЗМЕРАМИ
РАБОЧЕЙ ПОВЕРХНОСТИ ОТ 0,5
´0,5
ДО 3
´3 м2 В ДИАПАЗОНЕ ЧАСТОТ
8,2 ÷ 12 ГГц

ГОСТ 8.192-76





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР

Москва



РАЗРАБОТАН Всесоюзным научно-исследовательским институтом радиофизических измерений (ВНИИРИ)

Директор, руководитель темы П.М. Геруни

Исполнители: Д.С. Арутюнян, Р.Р. Казарян

ВНЕСЕН Управлением метрологии Госстандарта СССР

Начальник Управления В.И. Кипаренко

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом метрологической службы Госстандарта СССР (ВНИИМС)

Директор В.В. Сычев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 26 февраля 1976 г. № 489



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Государственная система обеспечения
единства измерений

ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ ЭТАЛОН
И ОБЩЕСОЮЗНАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
РАСПРЕДЕЛЕНИЙ УГЛОВ СДВИГА ФАЗ И ОТНОШЕНИЙ
НАПРЯЖЕННОСТЕЙ ПОЛЯ В РАСКРЫВАХ АНТЕННЫХ
СИСТЕМ С РАЗМЕРАМИ РАБОЧЕЙ ПОВЕРХНОСТИ
ОТ 0,5
´0,5 ДО 3´3 м2 В ДИАПАЗОНЕ ЧАСТОТ
8,2 ÷ 12 ГГц

State system for ensuring the uniformity of measurements.
State primary standard and all-union verification schedule
for means measuring phase shift angle and field
intensities ratio distributions in apertures of antenna
systems with operating dimensions from 0,5
´0,5 to
3
´3 m2 at the frequency range from 8,2 to 12 GHz

ГОСТ
8.192-76

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 февраля 1976 г. № 489 срок действия установлен

с 01.01.1977 г.
до 01.01.1982 г.

Настоящий стандарт распространяется на государственный первичный эталон и общесоюзную поверочную схему для средств измерений распределений углов сдвига фаз и отношений напряженностей поля в раскрывах антенных систем с размерами рабочей поверхности от 0,5´0,5 до 3´3 м2 в диапазоне частот 8,2 ÷ 12 ГГц и устанавливает назначение государственного первичного эталона единиц угла сдвига фаз - градуса (...°) и отношения напряженностей - безразмерной величины - поля в раскрывах антенных систем с размерами рабочей поверхности 1,5´1,5 м2 в диапазоне частот 8,2 ÷ 12 ГГц, комплекс основных средств измерений, входящих в его состав, основные метрологические параметры эталона и порядок передачи размеров единиц угла сдвига фаз и отношения напряженностей электромагнитного поля в раскрывах антенных систем от первичного эталона при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. ЭТАЛОНЫ

1.1. Государственный первичный эталон

1.1.1. Государственный первичный эталон предназначен для воспроизведения и хранения единиц угла сдвига фаз и отношения напряженностей поля в раскрывах антенных систем с размерами рабочей поверхности 1,5´1,5 м2 в диапазоне частот 8,2 ÷ 12 ГГц и передачи размера единиц при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве СССР с целью обеспечения единства измерений в стране.

1.1.2. В основу измерений распределений углов сдвига фаз и отношений напряженностей поля в раскрывах антенных систем с размерами рабочей поверхности от 0,5´0,5 до 3´3 м2 в диапазоне частот 8,2 ÷ 12 ГГц, выполняемых в СССР, должны быть положены единицы, воспроизводимые указанным государственным эталоном.

1.1.3. Государственный первичный эталон состоит из Комплекса следующих средств измерений:

сферическое зеркало диаметром 1 м;

облучатель;

набор приемных головок;

система настройки и установки;

установочная стойка;

компаратор, включающий сканирующее по плоскости устройство с размерами рабочей поверхности 1,5´1,5 м2, амплифазометр, генератор, систему автоматического управления, системы преобразования, индикации, обработки информации и ЭЦВМ.

1.1.4. Диапазон значений угла сдвига фаз, воспроизводимых эталоном, составляет 0 ÷ 360°, отношения напряженностей поля 0 ÷ 20 дБ.

1.1.5. Государственный первичный эталон обеспечивает воспроизведение единицы утла сдвига фаз со средним квадратическим отклонением результата измерений (S), не превышающим 0,7°, при неисключенной систематической погрешности (Θ), не превышающей 0,7°, единицы отношения напряженностей поля со средним квадратическим отклонением результата измерений (S0), не превышающим 0,1 дБ, при неисключенной систематической погрешности (Θ0), не превышающей 0,1 дБ.

1.1.6. Для воспроизведения единиц угла сдвига фаз и отношения напряженностей поля в раскрывах антенных систем с указанной точностью должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.

1.1.7. Государственный первичный эталон применяют для передачи размера единиц вторичным эталонам сличением при помощи компаратора (испытательного стенда).

1.2. Вторичные эталоны

1.2.1. В качестве рабочих эталонов применяют комплексы средств измерений, аналогичные по составу государственному первичному эталону.

1.2.2. Средние квадратические отклонения результата поверки рабочих эталонов не должны превышать 2° для угла сдвига фаз и 0,3 дБ для отношения напряженностей поля.

1.2.3. Рабочие эталоны применяют для поверки образцовых и высокоточных рабочих средств измерений сличением при помощи компаратора или методом прямых измерений.

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

2.1. В качестве образцовых средств измерений применяют образцовые измерительные комплексы аппаратуры и образцовые меры.

2.2. Средние квадратические отклонения результата поверки образцовых средств измерений не должны превышать 4° для угла сдвига фаз и 0,6 дБ - для отношения напряженностей поля.

2.3. Образцовые средства измерений применяют для поверки рабочих средств измерений непосредственным сличением или методом прямых измерений.

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

3.1. В качестве рабочих средств измерений применяют измерительные антенны и измерительные комплексы аппаратуры с размерами рабочей поверхности от 0,5´0,5 до 3´3 м2.

3.2. Средние квадратические отклонения результата поверки рабочих средств измерений не должны превышать 8° для угла сдвига фаз и 1,2 дБ - для отношения напряженностей поля.

3.3. Соотношение средних квадратических отклонений результата поверки образцовых и рабочих средств измерений должно быть не более 1:2.

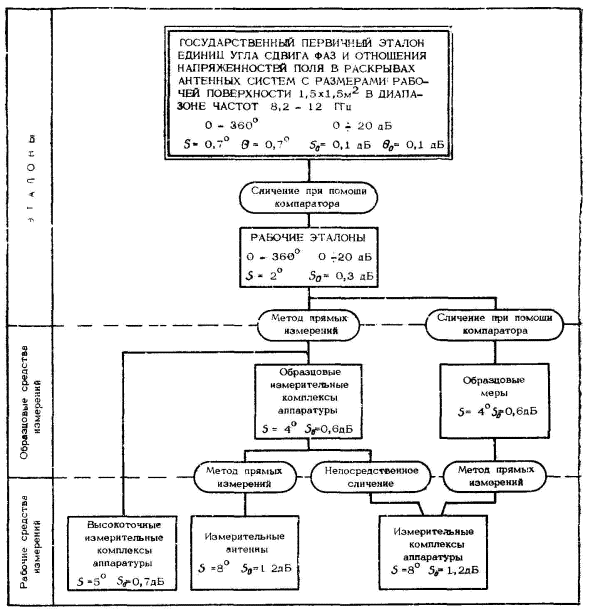

ОБЩЕСОЮЗНАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ РАСПРЕДЕЛЕНИЙ УГЛОВ СДВИГА ФАЗ И ОТНОШЕНИЙ НАПРЯЖЕННОСТЕЙ ПОЛЯ В РАСКРЫВАХ АНТЕННЫХ СИСТЕМ С РАЗМЕРАМИ РАБОЧЕЙ ПОВЕРХНОСТИ ОТ 0,5´0,5 ДО 3´3 м2 В ДИАПАЗОНЕ ЧАСТОТ 8,2 ÷ 12 ГГц
