ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА
ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ
ЭТАЛОН И ОБЩЕСОЮЗНАЯ
ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ
ИЗМЕРЕНИЙ СИЛЫ ТОКА 0,04 ÷ 300 А
В ДИАПАЗОНЕ ЧАСТОТ 0,1 ÷ 300 МГц



ГОСТ 8.132-74





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР

Москва



РАЗРАБОТАН Всесоюзным научно-исследовательским институтом физико-технических и радиотехнических измерений (ВНИИФТРИ)

Директор Коробов В.К.

Руководитель темы и исполнитель Лопань В.Р.

ВНЕСЕН Управлением метрологии Госстандарта СССР

Начальник Управления Кипаренко В.И.

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом метрологической службы Госстандарта СССР (ВНИИМС)

Директор Закс Л.М.

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 8 декабря 1974 г. № 2654



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Государственная система обеспечения
единства измерений

ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ ЭТАЛОН
И ОБЩЕСОЮЗНАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ
СРЕДСТВ ИЗМЕРЕНИЙ СИЛЫ ТОКА 0,04 ÷ 300 А
В ДИАПАЗОНЕ ЧАСТОТ 0,1 ÷ 300 МГц

State system for ensuring the uniformity of
measurements. State special standard and all-union
verification schedule for means measuring current
intensities 0,04 ÷ 300 A within the frequency range
of 0,l ÷ 300 MHz

ГОСТ
8.132-74

Постановлением Государственного комитета стандартов Совета Министров СССР от 8 декабря 1974 г . № 2654 срок действия установлен

с 01.07 1975 г.

до 01.07 1980 г.

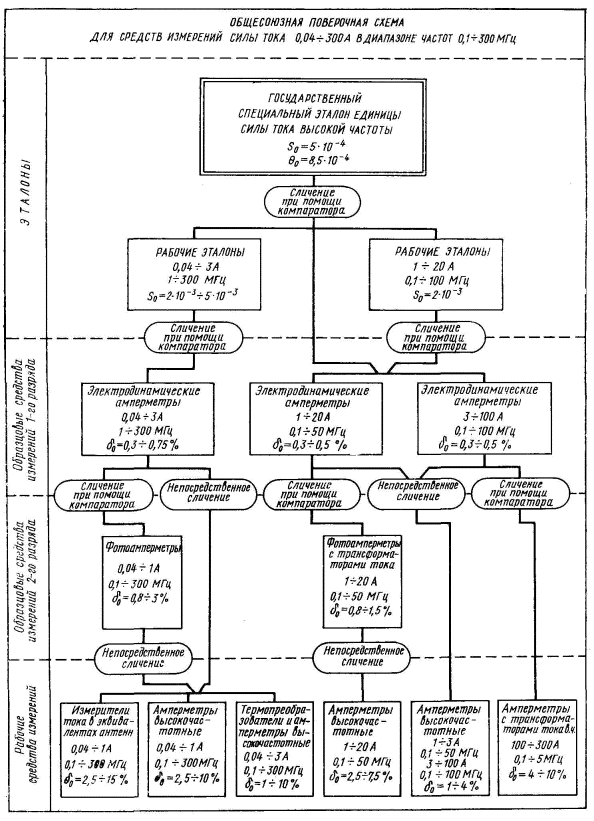

Настоящий стандарт распространяется на государственный специальный эталон и общесоюзную поверочную схему для средств измерений силы тока 0,04 ÷ 300 А в диапазоне частот 0,1 ÷ 300 МГц и устанавливает назначение государственного специального эталона единицы силы тока - ампера (А), комплекс основных средств измерений, входящих в его состав, основные метрологические параметры эталона и порядок передачи размера единицы силы тока от специального эталона при помощи рабочих эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. ЭТАЛОНЫ

1.1. Государственный специальный эталон

1.1.1. Государственный специальный эталон предназначен для воспроизведения и хранения единицы силы тока высокой частоты и передачи размера единиц при помощи рабочих эталонов и образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве СССР с целью обеспечения единства измерений в стране.

1.1.2. В основу измерений силы тока высокой частоты, выполняемых в СССР, должна быть положена единица, воспроизводимая указанным государственным эталоном.

1.1.3. Государственный специальный эталон состоит из комплекса следующих средств измерений:

электродинамический амперметр с двумя коаксиальными измерительными секциями;

калибровочное устройство, включающее фотоэлектрический компаратор и измерительный трансформатор тока высокой частоты;

пульт управления и индикации.

1.1.4. Диапазон значений силы тока, воспроизводимых эталоном, составляет 3 ÷ 300 А.

1.1.5. Государственный специальный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений (S0), не превышающим 5·10-4 при неисключенной систематической погрешности (Θ0), не превышающей 8,5·10-4.

1.1.6. Для воспроизведения единицы силы тока с указанной точностью должны соблюдаться правила хранения и применения эталона, утвержденные в установленном порядке.

1.1.7. Государственный специальный эталон применяют для передачи размера единицы силы тока рабочим эталонам и образцовым средствам измерений 1-го разряда сличением при помощи компаратора (фотоэлектрического преобразователя и измерительного трансформатора тока высокой частоты).

1.2. Рабочие эталоны

1.2.1. В качестве рабочих эталонов применяют электродинамические амперметры индуктивного действия.

1.2.2. Средние квадратические отклонения результата поверки рабочих эталонов составляют от 2·10-3 до 5·10-3.

1.2.3. Рабочие эталоны применяют для поверки образцовых средств измерений 1-го разряда сличением при помощи компаратора.

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

2.1. Образцовые средства измерений 1-го разряда

2.1.1. В качестве образцовых средств измерений 1-го разряда применяют электродинамические амперметры.

2.1.2. Пределы допускаемых относительных погрешностей образцовых средств измерений 1-го разряда (δ0) составляют от 0,3 до 0,75 %.

2.1.3. Образцовые средства измерений 1-го разряда применяют для поверки образцовых средств измерений 2-го разряда и рабочих средств измерений непосредственным сличением или сличением при помощи компаратора (фотоэлектрического преобразователя и измерительного трансформатора тока высокой частоты).

2.2. Образцовые средства измерений 2-го разряда

2.2.1. В качестве образцовых средств измерений 2-го разряда применяют фотоамперметры симметричного и несимметричного включения и фотоамперметры с трансформаторами тока высокой частоты.

2.2.2. Пределы допускаемых относительных погрешностей образцовых средств измерений 2-го разряда составляют от 0,8 до 3 %.

2.2.3. Образцовые средства измерений 2-го разряда применяют для поверки рабочих средств измерений непосредственным сличением.

2.2.4. Соотношение пределов допускаемых относительных погрешностей образцовых средств измерений 1 и 2-го разрядов должно быть не более 1:2,5.

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

3.1. В качестве рабочих средств измерений применяют амперметры высокочастотные, амперметры с трансформаторами тока высокой частоты, измерители тока в эквивалентах антенн и термопреобразователи.

3.2. Пределы допускаемых относительных погрешностей рабочих средств измерений составляют от 1 до 15 %.

3.3. Соотношение пределов допускаемых относительных погрешностей образцовых 2-го разряда и рабочих средств измерений должно быть не более 1:3.
