ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА
ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ
ЭТАЛОН И ОБЩЕСОЮЗНАЯ ПОВЕРОЧНАЯ
СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
МОЩНОСТИ ЭЛЕКТРОМАГНИТНЫХ
КОЛЕБАНИЙ В ВОЛНОВОДНЫХ ТРАКТАХ
В ДИАПАЗОНЕ ЧАСТОТ от 37,5 до 53,57 ГГц



ГОСТ 8.102-73









ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР

Москва



РАЗРАБОТАН Харьковским государственным научно-исследовательским институтом метрологии

Директор Кандыба В.В.

Руководитель темы Ахиезер А.Н.

Исполнитель Сенько А.П.

ВНЕСЕН Управлением метрологии Госстандарта СССР

Начальник Управления Горелов Л.К.

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом метрологической службы Госстандарта СССР (ВНИИМС)

Директор Закс Л.М.

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР 27 декабря 1973 г. № 2821



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Государственная система обеспечения
единства измерений

ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ ЭТАЛОН И
ОБЩЕСОЮЗНАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЯ МОЩНОСТИ
ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ В
ВОЛНОВОДНЫХ ТРАКТАХ В ДИАПАЗОНЕ
ЧАСТОТ от 37,5 до 53,57 ГГц

State system for ensuring the uniformity of
measurements The State standard and all-union
verification schedule for instruments measuring
power of electromagnetic oscillations in waveguide
within frequency range from 37,5 up to 53,57 GHz

ГОСТ
8.102-73

Постановлением Государственного комитета стандартов Совета Министров СССР от 27 декабря 1973 г. № 2821 срок действия установлен

с 01.01 1975 г.
до 01. 01 1980 г.

Настоящий стандарт распространяется на государственный специальный эталон и общесоюзную поверочную схему для средств измерений мощности электромагнитных колебаний в волноводных трактах в диапазоне частот от 37,5 до 53,57 ГГц и устанавливает назначение государственного специального эталона единицы мощности электромагнитных колебаний в волноводных трактах - ватта (Вт), комплекс основных средств измерений, входящих в его состав, основные метрологические параметры эталона и порядок передачи размера единицы мощности электромагнитных колебаний в волноводных трактах от специального эталона при помощи образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. ЭТАЛОН

1.1. Государственный специальный эталон предназначен для воспроизведения и хранения единицы мощности электромагнитных колебаний в волноводных трактах прямоугольного сечения (тип волны Н10) в диапазоне частот от 37,5 до 53,57 ГГц и передачи ее размера единицы при помощи образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве СССР, с целью обеспечения единства измерений в стране.

1.2. В основу измерений мощности электромагнитных колебаний в волноводных трактах в диапазоне частот от 37,5 до 53,57 ГГц, выполняемых в СССР, должна быть положена единица, воспроизводимая указанным государственным эталоном.

1.3. Государственный специальный эталон единицы мощности электромагнитных колебаний состоит из комплекса следующих средств измерений:

основной эталонный калориметрический измеритель мощности;

эталонный калориметрический измеритель мощности, представляющий физическую копию основного;

два отсчетных устройства;

волноводная сличительная установка со средствами индикации;

потенциометр постоянного тока с нормальным элементом и образцовыми катушками сопротивления.

1.4. При работе с эталоном используются следующие вспомогательные устройства и измерительные средства:

набор генераторов сигналов в диапазоне частот от 37,5 до 53,57 ГГц с источником питания;

резонансный частотомер.

1.5. Воспроизводимая государственным эталоном мощность немодулированного сигнала находится в пределах от 3·10-3 до 1·10-2 Вт.

1.6. Государственный специальный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений (S0), не превышающим 0,1·10-2 при неисключенной систематической погрешности (Θ0), непревышающей 0,5·10-2.

1.7. Для воспроизведения единицы мощности электромагнитных колебаний в волноводных трактах в диапазоне частот от 37,5 до 53,57 ГГц с указанной точностью должны соблюдаться правила хранения и применения эталона, утвержденные в установленном порядке.

1.8. Передача размера единицы мощности от эталона образцовым средствам измерений 1-го разряда осуществляется волноводной сличительной установкой эталона.

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЯ

2.1. Образцовые средства измерений 1-го разряда

2.1.1. В качестве образцовых средств измерений 1-го разряда применяются ваттметры поглощаемой мощности.

2.1.2. Предел допустимой относительной погрешности (δ) образцовых средств измерений 1-го разряда не должен превышать 2 %.

2.2. Образцовые средства измерений 2-го разряда

2.2.1. В качестве образцовых средств измерений 2-го разряда применяются ваттметры поглощаемой мощности от 0,5 до 50 мВт и ваттметры проходящей мощности от 0,6 до 7,5 и от 50 до 5000 мВт.

2.2.2. Поверка образцовых средств измерений 2-го разряда производится по образцовым средствам измерений 1-го разряда методом замещения при помощи сличительной установки, методом непосредственного сличения или сличением через делитель мощности.

2.2.3. Предел допустимой относительной погрешности образцовых средств измерений 2-го разряда не должен превышать 6 %.

2.2.4. Соотношение пределов допустимых относительных погрешностей образцовых средств измерений 1 и 2-го разрядов должно быть не более 1:2,5.

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

3.1. В качестве рабочих средств измерений применяются ваттметры и приемные преобразователи по ГОСТ 13605-68.

3.2. Поверка рабочих ваттметров производится по образцовым средствам измерений 2-го разряда методом непосредственного сличения или методом замещения при помощи сличительной установки. Для приемных преобразователей и ваттметров с пределами от 0,05 до 100 мВт допускается поэлементная поверка.

3.3. Соотношение пределов допустимых относительных погрешностей образцовых средств измерений 2-го разряда и рабочих средств измерений должно быть не более 1:2,5.

3.4. Допускается поверка рабочих ваттметров высокой точности непосредственно по образцовым средствам измерений 1-го разряда.

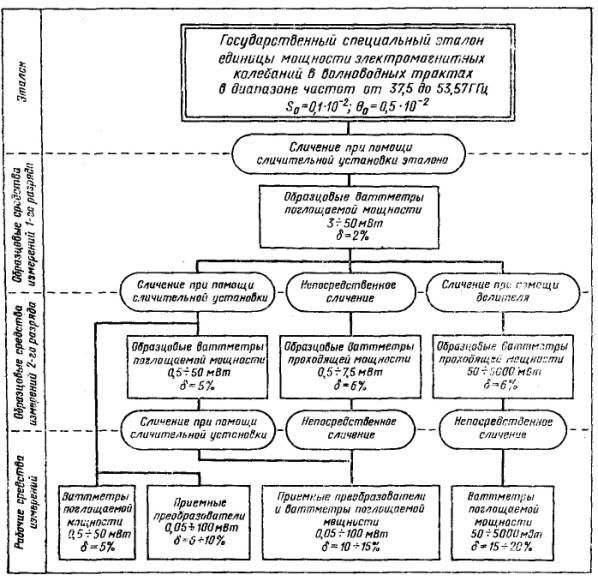

Общесоюзная поверочная схема для средств измерений мощности электромагнитных колебаний в волноводных трактах в диапазоне частот от 37,5 до 53,57 ГГц
