ГОСТ 8.092-73

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА
ИЗМЕРЕНИЙ

МАНОМЕТРЫ, ВАКУУММЕТРЫ,
МАНОВАКУУММЕТРЫ, ТЯГОМЕРЫ,
НАПОРОМЕРЫ И ТЯГОНАПОРОМЕРЫ
С УНИФИЦИРОВАННЫМИ
ЭЛЕКТРИЧЕСКИМИ (ТОКОВЫМИ)
ВЫХОДНЫМИ СИГНАЛАМИ

МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Государственная система обеспечения единства измерений

МАНОМЕТРЫ, ВАКУУММЕТРЫ, МАНОВАКУУММЕТРЫ,
ТЯГОМЕРЫ, НАПОРОМЕРЫ И ТЯГОНАПОРОМЕРЫ
С УНИФИЦИРОВАННЫМИ ЭЛЕКТРИЧЕСКИМИ
(ТОКОВЫМИ) ВЫХОДНЫМИ СИГНАЛАМИ

Методы и средства поверки

State system for ensuring the uniformity of measurements.
Pressure gauges, vacuum gauges, compound pressure and vacuum gauges,
draught gauges, delivery head meters and draught head gauges with unified
electric (current) output signals. Methods and means of verification

ГОСТ
8.092-73

Постановлением Государственного комитета стандартов Совета Министров СССР от 21 сентября 1973 г. № 2171 дата введения установлена

с 01.01.75

Настоящий стандарт распространяется на измерительные преобразователи давления по ГОСТ 22520-85 - манометры, вакуумметры, мановакуумметры, тягомеры, напоромеры и тягонапоромеры, предназначенные для преобразования избыточного и вакуумметрического давления в унифицированный электрический (токовый) выходной сигнал и устанавливает методы и средства их первичной и периодической поверок.

Стандарт соответствует СТ СЭВ 3069-81 (см. приложение 3).

(Измененная редакция, Изм. № 2).

1. ОПЕРАЦИИ ПОВЕРКИ

1.1. При проведении поверок должны выполняться операции, указанные в табл. 1.

Таблица 1

Наименование операций

Номер пункта стандарта

Внешний осмотр

4.1

Установка нуля измерительного преобразователя

4.2

Проверка герметичности узла чувствительного элемента измерительного блока (при выпуске из производства не проводят)

4.3

Определение влияния плавного изменения напряжения питания на выходной сигнал

4.4

Определение основной погрешности, вариации и размаха пульсации выходного сигнала

4.5

(Измененная редакция, Изм. № 1).

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки должны применяться следующие средства поверки:

грузопоршневые манометры по ГОСТ 8291-83;

образцовый пружинный манометр МО по ТУ 25-05-1664-74;

образцовый вакуумметр ВО по ТУ 25-05-1664-74;

грузопоршневой мановакуумметр МВП-2,5, класс точности 0,05, пределы измерений - 1,0 - 0 - 2,5 кгс/см2 (- 0,10 - 0 - 0,25 МПа);

грузопоршневой вакуумметр ВП, классы точности 0,02; 0,05; предел измерений 1 кгс/см2 (0,1 МПа);

грузопоршневой манометр типа Ж-15000, класс точности 0,05, пределы измерений 200 - 15000 кгс/см2 (20 - 1500 МПа);

автоматический задатчик давления АЗД-2,5 класс точности 0,05, пределы измерений 0,1 - 1,0; 0,1 - 1,6; 0,2 - 2,5 кгс/см2 (0,01 - 0,1; 0,01 - 0,16; 0,02 - 0,25 МПа);

жидкостный компенсационный микроманометр с концевыми мерами длины по ТУ 14-13-015-79; ТУ 25-01.816-79; ТУ 50-170-85;

жидкостный компенсационный микроманометр с микрометрическим винтом МКВ по ТУ 14-13-015-79; ТУ 25-01.816-79; ТУ 50-170-85;

жидкостный многопредельный манометр с наклонной трубкой, класс точности 0,6 ММН по ТУ 14-13-015-79; ТУ 25-01.816-79; ТУ 50-170-85;

весовой колокольный микроманометр МВК по ТУ 14-13-015-79; ТУ 25-01.816-79; ТУ 50-170-85;

миллиамперметр постоянного тока, классы точности 0,1; 0,2 по ГОСТ 8711-93;

вольтметр переменного тока, класс точности 1 с верхним пределом измерений 250 В по ГОСТ 8711-93;

измерительный магазин сопротивления постоянного тока, класс точности 1 по ГОСТ 23737-79;

электронно-лучевой осциллограф, класс точности не ниже 3 по нормативно-техническому документу;

однофазный регулятор напряжения РН 0-250;

термометры ртутные стеклянные лабораторные по ГОСТ 28498-90 с пределами измерений от 0 до 55 °С, аттестованные как образцовые с погрешностью показаний не более 0,1 °С.

Допускается применять средства поверки, находящиеся в эксплуатации (приложение 2).

(Измененная редакция, Изм. № 1, 2).

2.2. Образцовые средства поверки должны быть аттестованы (поверены) органами Госстандарта.

Допускается применять средства поверки, не предусмотренные настоящим стандартом, при условии их соответствия требованиям пп. 4.5.2 и 4.5.3, и аттестованные органами Госстандарта.

3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

3.1. При проведении поверки должны соблюдаться условия по ГОСТ 22520-85.

3.2. Изменение давления должно быть плавным, без перехода за проверяемое значение.

3.3. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

измерительный преобразователь выдержан в нерабочем состоянии при температуре окружающего воздуха по ГОСТ 22520-85 и установлен в рабочее положение с соблюдением требований, предъявляемых к монтажу и эксплуатации прибора;

проверена герметичность системы, состоящей из соединительных линий и образцовых приборов.

При определении герметичности систему отключают от устройства, создающего давление. Систему считают герметичной, если после трехминутной выдержки под давлением, равным верхнему пределу измерений, в течение 2 мин в ней не наблюдается падения давления.

Примечание. При поверке мановакуумметров и тягонапоромеров герметичность в системе определяют только при избыточном давлении.

При поверке вакуумметров с верхним пределом измерений 1 кгс/см2 (0,1 МПа) допускается определять герметичность в системе при вакуумметрическом давлении 0,90 - 0,95 кгс/см2 (0,090 - 0,095 МПа).

(Измененная редакция, Изм. № 1).

4. ПРОВЕДЕНИЕ ПОВЕРКИ

4.1. При проведении внешнего осмотра должно быть установлено соответствие измерительных преобразователей следующим требованиям:

при первичной поверке измерительные преобразователи должны иметь паспорт (формуляр) приборостроительного или прибороремонтного предприятия;

при периодической поверке измерительные преобразователи должны иметь эксплуатационный паспорт или документ, его заменяющий;

внешний вид измерительных преобразователей должен соответствовать требованиям ГОСТ 22520-85;

маркировка должна соответствовать требованиям ГОСТ 22520-85.

4.2. Установка нуля измерительного преобразователя

4.2.1. Нулевое значение выходного сигнала I0 (выходной сигнал при давлении в измерительном блоке, равном атмосферному) корректором нуля устанавливают равным:

для манометров, напоромеров, вакуумметров и тягомеров - I0 = 0 мА;

для тягонапоромеров - I0 = 0,5 Imax мА;

для мановакуумметров - I0 =  мА,

где Imax - максимальное значение выходного сигнала, мА;

Ри - верхний предел измерения избыточного давления, кгс/см2 (МПа);

Рв - верхний предел измерения вакуумметрического давления, кгс/см2 (МПа).

Примечание. Установка нуля у мановакуумметров и тягонапоромеров производится только после снижения до нуля избыточного давления.

Расчетное нулевое значение выходного сигнала для мановакуумметров приведено в табл. 2.

Таблица 2

Давление, кгс/см2 (МПа)

Расчетное нулевое значение выходного сигнала, мА

вакуумметрическое

избыточное

при Imax = 5

при Imax = 20

1 (0,1)

0,6 (0,06)

3,125

12,500

1 (0,1)

1,5 (0,15)

2,000

8,000

1 (0,1)

3,0 (0,30)

1,250

5,000

1 (0,1)

5,0 (0,50)

0,833

3,333

1 (0,1)

9,0 (0,90)

0,500

2,000

1 (0,1)

15,0 (1,50)

0,312

1,250

1 (0,1)

24,0 (2,40)

0,200

0,800

(Измененная редакция, Изм. № 1).

4.2.2. Погрешность установки нулевого значения выходного сигнала по образцовому прибору не должна превышать разности между 0,25 абсолютного значения предела допускаемой основной погрешности поверяемого преобразователя и абсолютным значением погрешности образцового прибора при выходном сигнале, равном I0.

4.3. Проверку герметичности узла чувствительного элемента прибора проводят до определения основной погрешности.

В чувствительном элементе прибора создают давление, равное верхнему пределу измерений, и подвергают его предварительной выдержке, поддерживая в чувствительном элементе прибора заданное давление.

Прибор считают герметичным, если в течение последующих 15 мин изменение давления не превышает значений, указанных в табл. 3.

Таблица 3

Верхний предел измерений (избыточное или вакуумметрическое давление)

Допускаемое изменение температуры при поверке, °С

Допускаемое изменение давления, установленного при поверке, %

кгс/см2 (Па)

кгс/см2 (МПа)

пневматическое

гидравлическое

20 (200)

-

0,3

45,0

-

31,5 (315)

40 (400)

-

25,0

-

50 (500)

63 (630)

-

15,0

-

80 (800)

100 (1000)

-

0,5

125 (1250)

160 (1600)

200 (2000)

250 (2500)

-

7,0

-

315 (3150)

400 (4000)

500 (5000)

630 (6300)

-

3,0

-

800 (8000)

1000 (10000)

1250 (12500)

-

1,5

-

1600 (16000)

2000 (20000)

2500 (25000)

0,25 (0,025)

1,0

-

4000 (40000)

0,40 (0,04)

-

0,60 (0,06)

0,5

-

-

1,00 (0,10)

-

1,60 (0,16)

-

2,50 (0,25)

-

4,00 (0,40)

-

5,00 (0,50)

-

6,00 (0,60)

1,0

-

10,0

-

9,00 (0,90)

-

10,00 (1,00)

-

15,00 (1,50)

-

16,00 (1,60)

-

24,00 (2,40)

-

25,00 (2,50)

-

40,00 (4,00)

-

60,00 (6,00)

-

100,00 (10,00) и выше

-

5,00

Примечания:

1. Проверку герметичности узла чувствительного элемента мановакуумметров и тягонапоромеров проводят только на верхнем пределе измерений избыточного давления.

2. Изменение температуры и давления должно иметь одинаковый знак.

(Измененная редакция, Изм. № 1).

4.3.1 - 4.3.3. (Исключены, Изм. № 1).

4.4. Определение влияния плавного изменения напряжения питания на выходной сигнал

4.4.1. Изменение значения выходного сигнала, вызванное отклонением напряжения питания от номинального значения (220 В) на плюс 22 и минус 33 В, должно соответствовать ГОСТ 22520-85.

4.4.2. Влияние плавного изменения напряжения питания определяют при значении выходного сигнала, равном I0; 0,5Imax и Imax, и напряжении питания, равном 187, 220 и 242 В.

Результаты измерений вносят в протокол поверки (табл. 1 приложения 1).

Примечание. При первичной поверке допускается определять влияние плавного изменения напряжения питания при одном из указанных значений выходного сигнала.

(Измененная редакция, Изм. № 1).

4.5. Определение основной погрешности, вариации и размаха пульсации выходного сигнала

4.5.1. Основную погрешность определяют при соблюдении условий, указанных в разд. 3, одним из следующих способов:

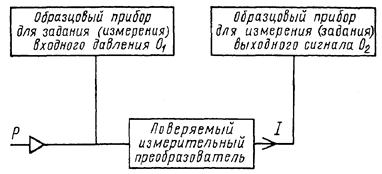

а) установкой по образцовому прибору O1 номинального значения давления и измерением по другому образцовому прибору О2 выходного сигнала. Приборы соединяют по схеме:

гост_8_092-73__24

б) установкой по образцовому прибору О2 расчетного значения выходного сигнала, соответствующего заданному номинальному значению измеряемого давления, и измерением по другому образцовому прибору О1 действительного значения измеряемого давления.

4.5.2. При выборе образцовых приборов для определения погрешности выходного сигнала измерительного преобразователя должно быть соблюдено следующее условие:

                                                    (1)

где δ - предел допускаемой основной погрешности поверяемого измерительного преобразователя, выраженный в процентах нормирующего значения или диапазона измерения выходного сигнала;

DО1 - предел допускаемой абсолютной погрешности образцового прибора О1 при давлении, равном верхнему пределу измерений поверяемого измерительного преобразователя;

DО2 - предел допускаемой абсолютной погрешности образцового прибора О2 при выходе сигнала, равного Imax мА;

Pmax - верхний предел измерений поверяемого измерительного преобразователя;

С - коэффициент запаса точности, равный 1/4.

Примечание. DО1 и P′max должны быть выражены в одних и тех же единицах давления.

Допускается с разрешения Госстандарта принимать С равным 1/3.

4.5.3. При наличии данных аттестации о систематических и средних квадратических погрешностях образцовых приборов при их выборе должно быть соблюдено следующее условие:

DО1 + DО2 + 2s                                              (2)

где DО1;  - наибольшая систематическая и средняя квадратическая погрешности образцового прибора О1 в диапазоне измерения поверяемого измерительного преобразователя, выраженные в процентах верхнего предела измерений преобразователя;

DО2;  -      наибольшая систематическая и средняя квадратическая погрешности образцового прибора О2 в диапазоне измерения выходного сигнала, выраженные в процентах диапазона измерения выходного сигнала.

4.5.4. Образцовые пружинные манометры, предназначенные для установки расчетных значений выходных сигналов, должны быть предварительно поверены при значениях, равных расчетным. Результаты должны быть внесены в свидетельство о поверке.

4.5.5. При определении погрешности жидкостными образцовыми манометрами давление, равное 1 кгс/см2 (0,1 МПа), создается столбом ртути высотой 738,2 мм или столбом воды высотой 10018 мм при нормальном ускорении свободного падения тела, равном 9,80655 м/с2, и при температуре 20 °С.

Указанным значением высоты столба ртути или воды допускается пользоваться в диапазонах ускорений свободного падения тел 9,7970 - 9,8255 м/с2 - для приборов классов точности 0,5 и 1,0 при температуре (20 ± 2) °С и для приборов классов точности 2,5 - при температуре (20 ± 5) °С.

При ускорении свободного падения тела, отличном от нормального, значения высоты столба ртути или воды определяют из равенства

hн gн = hр gм,                                                                 (3)

где hн - высота столба жидкости при gн, мм;

hр - расчетное значение высоты столба жидкости, мм;

gн - нормальное ускорение свободного падения тела, м/с2;

gм - ускорение свободного падения тела в месте поверки, м/с2.

4.5.6. Расчетные значения выходных сигналов Iр мА для заданного номинального значения определяют по формулам:

для напоромеров, манометров, тягомеров

                                                            (4)

для манометров узкопредельных

                                                         (5)

для тягонапоромеров и мановакуумметров при измерении избыточного давления

                                                         (6)

для измерения вакуумметрического давления

                                                         (7)

для тягомеров и вакуумметров

                                                                (8)

где Р - поверяемое значение избыточного или вакуумметрического давления;

Рmax - верхний предел измерений избыточного давления;

Р1 - начальное значение диапазона измерений узкопредельных преобразователей (измеряемое давление при выходном сигнале, равном I0);

Р2 - конечное значение диапазона измерений узкопредельных преобразователей (измеряемое давление при входном сигнале, равном Imax);

Рв - верхний предел измерений вакуумметрического давления;

Ри - верхний предел измерений избыточного давления мановакуумметра или тягонапоромера.

Примечание. Значения Р; Рmax; Р1; Р2; Рв; Ри должны быть выражены в одних и тех же единицах давления.

4.5.7. Основную погрешность измерительных преобразователей определяют не менее чем при пяти значениях измеряемого давления, достаточно равномерно распределенных в диапазоне измерений, в том числе при атмосферном давлении.

4.5.8. У мановакуумметров с верхним пределом измерений избыточного давления 24 кгс/см2 (2,4 МПа) погрешность измерений вакуумметрического давления не определяют, фиксируя лишь изменение выходного сигнала при подаче на вход преобразователя вакуумметрического давления, равного 0,5 кгс/см2 (0,5 МПа).

4.5.9. Измерительные преобразователи при значениях, указанных в п. 4.5.7, поверяют вначале при плавно возрастающем значении измеряемого давления, а затем (после выдержки на верхнем пределе измерений не менее 5 мин) при плавно убывающем значении давления.

Примечания:

1. Мановакуумметры выдерживают только на верхнем пределе измерений избыточного давления.

2. Допускается вакуумметры с верхним пределом измерений 1 кгс/см2 (0,1 МПа) выдерживать при вакуумметрическом давлении 0,90 - 0,95 кгс/см2 (0,090 - 0,095 МПа).

4.5.10. Пределы допускаемой основной погрешности измерительного преобразователя должны соответствовать значениям, приведенным в ГОСТ 22520-85.

4.5.11. Основная погрешность измерительного преобразователя не должна превышать:

при первичной поверке - 0,8 К;

при периодической поверке - К, где К - класс точности прибора.

4.5.12. Вариация выходных сигналов, определяемая при каждом проверяемом значении давления, кроме значений, соответствующих выходному сигналу I0 и верхнему пределу измерений, не должна превышать абсолютных значений, установленных в п. 4.5.11.

4.5.13. Вариацию выходных сигналов определяют как наибольшую разность между значениями выходных сигналов, соответствующими одному и тому же значению измеряемого давления, полученными при приближении к нему от меньших значений к большим и от больших к меньшим.

4.5.14. Невозвращение после поверки выходного сигнала к нулевому значению I0 не должно превышать значений, установленных в ГОСТ 22520-85.

Примечание. На мановакуумметры указанное требование распространяется только в случае подачи и сброса избыточного давления, равного верхнему пределу измерений.

4.5.15. Основную погрешность δ в процентах вычисляют по формулам:

при поверке по способу, указанному в п. 4.5.1a:

для напоромеров, тягонапоромеров, тягомеров, манометров, манометров узкопредельных, мановакуумметров, вакуумметров

при поверке по способу, указанному в п. 4.5.1б:

для напоромеров и манометров

для манометров узкопредельных

для тягомеров и вакуумметров

для тягонапоромеров и мановакуумметров

где I - действительное значение выходного сигнала, соответствующее проверяемому значению давления;

Рд - действительное значение проверяемого давления.

Примечание. Значения Р; Рmax; Ри; Рв; Р1; Р2 должны быть выражены в одних и тех же единицах измерения давления, значения I; Iр; Imax - в одних и тех же единицах измерения тока.

Результаты измерений вносят в протокол поверки (табл. 2 приложения 1).

4.5.16. Размах пульсации выходного сигнала проверяют по напряжению при нагрузках:

0,5 и 1,0 кОм - для измерительных преобразователей с верхним предельным значением выходного сигнала 20 мА и 1,5 и 2,5 кОм - для измерительных преобразователей с верхним предельным значением выходного сигнала 5 мА.

Проверку проводят по осциллографу при нулевом и верхнем предельном значениях выходного сигнала.

Размах пульсации выходного сигнала не должен превышать значения, указанного в ГОСТ 22520-85.

Результаты измерений вносят в протокол поверки (табл. 3 приложения 1).

Примечание. Допускается совмещать операции поверки по пп. 4.4 и 4.5.

(Измененная редакция, Изм. № 1).

5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

5.1. При положительных результатах первичной поверки в паспорте (или формуляре) приборостроительного или прибороремонтного предприятия производят запись о годности измерительного преобразователя к применению с указанием даты поверки и удостоверяют его в установленном порядке.

5.2. При положительных результатах периодической поверки в эксплуатационном паспорте (или документе, его заменяющем) производят запись о годности измерительного преобразователя с указанием даты поверки, удостоверяют его подписью поверителя и поверительным клеймом.

5.3. Запись в эксплуатационном паспорте (или документе, его заменяющем) результатов ведомственной поверки удостоверяют в порядке, установленном органом ведомственной метрологической службы.

5.4. Измерительные преобразователи, не удовлетворяющие требованиям настоящего стандарта, бракуют и не допускают к выпуску из производства, ремонта, а находящиеся в эксплуатации - к применению.

ПРИЛОЖЕНИЕ 1

Обязательное

ПРОТОКОЛ №

«____» _____________ 19 _________г.

поверки _________________________________________________________________

(наименование измерительного преобразователя)

Тип _________________________________ № _________________________________

Пределы измерений ______________________ класс точности ____________________

принадлежащего __________________________________________________________

(наименование предприятия, организации, учреждения)

Образцовые приборы:

на входе: тип _________ № _________ верхний предел измерений _________________

класс точности ____________________________________________________________

на выходе: тип _________ № _________ верхний предел измерений ________________

класс точности ____________________________________________________________

Определение влияния плавного изменения напряжения питания

Таблица 1

Расчетное значение выходного сигнала, мА

Действительное значение выходного сигнала при напряжении питания, В

Изменение выходного сигнала при изменении напряжения питания, %

220

242

187

242 В

187 В

I0

0,5 Imax

Imax

Допускаемое изменение                                          Наибольшее изменение

выходного сигнала _______________ %               выходного сигнала ______________ %

Определение основной погрешности и вариации

Таблица 2

Номинальное значение измеряемого давления

Расчетное значение выходного сигнала

Действительное значение выходного сигнала или измеряемого давления

Погрешность поверяемого прибора в процентах нормируемого значения или в единицах измерения

Вариация, %

Прямой ход

Обратный ход

Предел допускаемой                                                Наибольшая погрешность

основной погрешности ______________ %          выходного сигнала _______________ %

Невозвращение выходного сигнала к нулевому значению _______________________ %

Примечание. В графах указать единицы измерения.

Определение размаха пульсации

Таблица 3

Расчетное значение выходного сигнала

Размах пульсации выходного сигнала, %, при нагрузке, кОм

0,5

1,0

1,5

2,5

I0

Imax

Допускаемый размах                                                       Наибольший размах пульсации

пульсации выходного сигнала ____________ %         выходного сигнала ___________ %

Прибор годен, забракован (указать причины) ___________________________________

__________________________________________________________________________

Подпись выполняющего поверку _____________________________________________

ПРИЛОЖЕНИЕ 2

Справочное

СРЕДСТВА ПОВЕРКИ,
НАХОДЯЩИЕСЯ В ЭКСПЛУАТАЦИИ И ДОПУСКАЕМЫЕ К ПРИМЕНЕНИЮ

Жидкостный манометр с оптическим отсчетом и ртутным заполнением типа ОМО-1 класса точности 0,15; 0,30 с пределом измерений 0 - 800 мм рт. ст. (0 - 0,107 МПа);

переносные приборы для поверки дифманометров-расходомеров: ППР-1 класса точности 0,3 с пределом измерений избыточного давления 0 - 1000 мм вод. ст. (0 - 0,01 МПа); 0 - 1000 мм рт. ст. (0 - 0,135 МПа);

ППР-2м класса точности 0,3 с пределом измерений избыточного давления 0 - 1000 мм вод. ст. (0 - 0,01 МПа); 0 - 1000 мм рт. ст. (0 - 0,135 МПа) и вакуумметрического давления 760 мм рт. ст. (0,102 МПа);

контрольный ртутный манометр с дистанционным отсчетом МКД класса точности 0,1; 0,2 с пределом измерений 0 - 1,0; 0 - 1,6 кгс/см2 (0 - 0,1; 0 - 0,16 МПа);

автоматический контрольный задатчик АКЗ-1,6 класса точности 0,1 с пределом измерений 0,1 - 1,6 кгс/см2 (0,01 - 0,16 МПа);

контрольный цифровой манометр КМЦ-1,6 класса точности 0,1 с пределом измерений 0 - 1,6 кгс/см2 (0 - 0,16 МПа);

грузосильфонный дифференциально-трансформаторный манометр контрольный МКБ класса точности 0,10; 0,16; 0,25 с пределом измерений от 0 - 0,25 до 0 - 6,30 кгс/см2 (от 0 - 0,025 до 0 - 0,63 МПа) по ряду R5 ГОСТ 8032-84;

электромеханический прецизионный манометр ПМ класса точности 0,10; 0,16; 0,25 с пределом измерений 0 - 1,0; 0,2 - 1,0 кгс/см2 (0 - 0,1; 0,02 - 0,10 МПа);

электромеханический прецизионный вакуумметр типа ПВ класса точности 0,10; 0,16; 0,25 с пределом измерений 1 кгс/см2 (0,1 МПа).

ПРИЛОЖЕНИЕ 3

Справочное

Информационные данные о соответствии
ГОСТ 8.092-73 СТ СЭВ 3069-81

ГОСТ 8.092-73

СТ СЭВ 3069-81

п. 4.2

п. 4.5.1

п. 4.5

пп. 4.5.3; 4.5.4

(Введено дополнительно, Изм. № 2).

СОДЕРЖАНИЕ





© 2013 Ёшкин Кот :-)
