ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ
ЭТАЛОН И ГОСУДАРСТВЕННАЯ
ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ
ИЗМЕРЕНИЙ МАССЫ



ГОСТ 8.021-84





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Государственная система обеспечения единства измерений ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ ЭТАЛОН И ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МАССЫ State system for ensuring the uniformity of measurements. State primary standard and state verification schedule for means measuring mass

ГОСТ 8.021-84 Взамен ГОСТ 8.021-78

Постановлением Государственного комитета СССР по стандартам от 6 декабря 1984 г. № 4109 срок введения установлен

с 01.01.86

Настоящий стандарт распространяется на государственный первичный эталон и государственную поверочную схему для средств измерений массы и устанавливает назначение государственного первичного эталона единицы массы - килограмма (кг), комплекс основных средств измерений, входящих в его состав, основные метрологические характеристики эталона и порядок передачи размера единицы массы от государственного первичного эталона при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. ЭТАЛОНЫ

1.1. Государственный эталон

1.1.1. Государственный первичный эталон предназначен для воспроизведения и хранения единицы массы, полученной на основании сличения с Международным прототипом килограмма, и передачи размера единицы при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве, с целью обеспечения единства измерений в стране.

1.1.2. В основу измерений массы должна быть положена единица, воспроизводимая указанным эталоном.

1.1.3. Государственный первичный эталон состоит из комплекса следующих средств измерений:

национальный прототип килограмма - копия № 12 Международного прототипа килограмма - гиря из платино-иридиевого сплава, предназначенная для передачи размера единицы массы гире R₁;

национальный прототип килограмма - копия № 26 Международного прототипа килограмма - гиря из платино-иридиевого сплава, предназначенная для проверки неизменности размера единицы массы, воспроизводимой национальным прототипом килограмма - копией № 12 и для замены последнего в период его сличений в Международном бюро мер и весов;

гиря R₁ и набор гирь, изготовленные из платино-иридиевого сплава, предназначенные для передачи размера единицы массы эталонам-копиям;

компараторы (эталонные весы).

1.1.4. Номинальное значение массы, воспроизводимое эталоном, составляет 1 кг.

1.1.5. Государственный первичный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S при сличении с Международным прототипом килограмма, не превышающим 2·10^-3 мг.

Гирю R₁ с номинальным значением массы 1 кг и набор гирь с номинальными значениями массы от 1·10^-6 до 5·10^-1 кг сличают с национальным прототипом килограмма - копией № 12 со средним квадратическим отклонением результата измерений, не превышающим 8·10^-3 мг для гири R₁ и 2·10^-4 ÷ 1,6·10^-2 мг - для набора гирь.

Компараторы - эталонные весы с наибольшими пределами взвешивания от 2·10^-3 до 1 кг - имеют среднее квадратическое отклонение результатов наблюдений на весах от 5·10^-4 до 3·10^-2 мг. Цена деления эталонных весов составляет от 1·10^-4 до 4·10^-2 мг.

1.1.6. Для обеспечения воспроизведения и хранения единицы массы с указанной точностью должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.

1.1.7. Государственный первичный эталон применяют для передачи размера единицы массы эталонам-копиям сличением при помощи компаратора.

1.2. Вторичные эталоны

1.2.1. В качестве эталонов-копий применяют гири с номинальным значением массы 1 кг, изготовленные из немагнитной нержавеющей стали и компаратор (весы).

1.2.2. Средние квадратические отклонения результатов сличений S_Σ эталонов-копий с государственным не должны превышать 1·10^-2 мг.

Компаратор - эталонные весы с наибольшим пределом взвешивания 1 кг - имеют среднее квадратическое отклонение результата наблюдений на весах, не превышающее 3·10^-2 мг. Цена деления эталонных весов не должна превышать 4·10^-2 мг.

Нестабильность эталонов-копий v за межповерочный интервал не должна превышать 3·10^-2 мг.

1.2.3. Эталоны-копии применяют для передачи размера единицы массы рабочим эталонам сличением при помощи компаратора.

1.2.4. В качестве рабочих эталонов применяют одиночные гири с номинальными значениями массы 1 кг и набором гирь массой от 1 до 500 г, изготовленные из немагнитной нержавеющей стали, и компараторы (весы).

1.2.5. Средние квадратические отклонения результатов сличений рабочих эталонов с эталонами-копиями составляют от 8·10^-4 до 2·10^-2 мг.

Компараторы - эталонные весы с наибольшими пределами взвешивания от 2·10^-3 до 1 кг - имеют среднее квадратическое отклонение результатов наблюдений на весах от 5·10^-4 до 5·10^-2 мг. Цена деления эталонных весов составляет от 1·10^-4 до 4·10^-2 мг.

Нестабильность рабочих эталонов v за межповерочный интервал составляет от 16·10^-4 до 4·10^-2 мг.

1.2.6. Рабочие эталоны применяют для поверки образцовых гирь 1а и 1-го разрядов и рабочих гирь класса точности 1 сличением при помощи компаратора.

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

2.1. Образцовые средства измерений 1-го разряда

2.1.1. В качестве образцовых средств измерений 1а разряда применяют гири массой от 1·10^-6 до 1 кг и весы с диапазонами измерений 0 ÷ 2 г.

В качестве образцовых средств измерений 1-го разряда применяют гири массой от 1·10^-6 до 1 кг и весы в диапазоне измерений 0 ÷ 20 кг.

2.1.2. Доверительные абсолютные погрешности δ определения массы образцовых гирь 1а разряда при доверительной вероятности 0,95 составляют от 6·10^-4 до 1,5·10^-1 мг.

Доверительные абсолютные погрешности δ измерений массы на образцовых весах 1а разряда при доверительной вероятности 0,95 составляют от 6·10^-4 до 1·10^-3 мг.

Доверительные абсолютные погрешности δ определения массы образцовых гирь 1-го разряда при доверительной вероятности 0,95 составляют от 2·10^-3 до 0,5 мг.

Доверительные абсолютные погрешности δ измерений массы на образцовых весах 1-го разряда при доверительной вероятности 0,95 составляют от 6·10^-3 до 3,2 мг.

2.1.3. Образцовые гири 1а разряда применяют для поверки образцовых весов 1а разряда, лабораторных весов класса точности 1 с уравновешивающим устройством на максимальную нагрузку методом прямых измерений.

Образцовые весы 1а разряда применяют для поверки образцовых гирь - рейтеров 2-го разряда методом прямых измерений.

2.1.4. Образцовые гири 1-го разряда применяют для поверки образцовых весов 1-го разряда, лабораторных весов класса точности 1 и класса точности 2 с уравновешивающим устройством на максимальную нагрузку методом прямых измерений и для поверки образцовых гирь 2-го разряда сличением при помощи компаратора (образцовых весов 1-го разряда).

2.2. Образцовые средства измерений 2-го разряда

2.2.1. В качестве образцовых средств измерений 2-го разряда применяют гири-рейтеры массой от 0,1 до 5 мг, гири массой от 1·10^-6 до 20 кг и весы в диапазонах измерений 0 ÷ 20 кг.

2.2.2. Доверительные абсолютные погрешности δ определения массы образцовых гирь-рейтеров 2-го разряда при доверительной вероятности 0,95 составляют от 3·10^-4 до 2·10^-3 мг.

Доверительные абсолютные погрешности δ определения массы образцовых гирь 2-го разряда при доверительной вероятности 0,95 составляют от 6·10^-3 до 30 мг.

Доверительные абсолютные погрешности δ измерений массы на образцовых весах 2-го разряда при доверительной вероятности 0,95 составляют от 1,4·10^-2 до 12 мг.

2.2.3. Образцовые гири-рейтеры 2-го разряда применяют для поверки рабочих крутильных весов методом прямых измерений.

Образцовые гири 2-го разряда применяют для поверки образцовых весов 2-го разряда, лабораторных весов класса точности 2 и торсионных весов методом прямых измерений и для поверки образцовых гирь 3-го разряда, образцовых гирь 3-го разряда параллелепипедной формы и рабочих гирь класса точности 3 сличением при помощи компаратора (образцовых весов 2-го разряда).

2.3. Образцовые средства измерений 3-го разряда

2.3.1. В качестве образцовых средств измерений 3-го разряда применяют гири массой от 1·10^-6 до 20 кг, гири параллелепипедной формы массой 20 кг, весы с диапазонами измерений 0 ÷ 50 кг и 50 ÷ 2·10³ кг.

2.3.2. Доверительные абсолютные погрешности δ определения массы образцовых гирь 3-го разряда при доверительной вероятности 0,95 составляют от 1,5·10^-2 до 75 мг, образцовых гирь 3-го разряда параллелепипедной формы не должны превышать 2,5·10² мг.

Доверительные абсолютные погрешности δ измерений массы на образцовых весах 3-го разряда с диапазонами измерений 0 ÷ 50 кг при доверительной вероятности 0,95 составляют от 4·10^-2 до 120 мг, образцовых весов 3-го разряда с диапазонами измерений 50 ÷ 2·10³ кг - от 2 до 66 г.

2.3.3. Образцовые гири 3-го разряда применяют для поверки образцовых весов 3-го разряда и лабораторных весов класса точности 3, образцовых весов 4-го разряда и лабораторных весов класса точности 4 с уравновешивающими устройствами на максимальную нагрузку методом прямых измерений и для поверки образцовых гирь 4-го разряда параллелепипедной формы, образцовых гирь 4-го разряда, образцовых условных гирь 4-го разряда и рабочих гирь класса точности 4 сличением при помощи компаратора (образцовых весов 3-го разряда с диапазонами измерений 0 ÷ 50 кг).

Образцовые гири 3-го разряда параллелепипедной формы применяют для поверки образцовых весов 3-го разряда с диапазонами измерений 50 ÷ 2·10³ кг методом прямых измерений и для поверки образцовых гирь 4-го разряда и образцовых самоходных весоповерочных тележек 4-го разряда сличением при помощи компаратора (образцовых весов 3-го разряда с диапазонами измерений 50 ÷ 2·10³ кг).

2.4. Образцовые средства измерений 4-го разряда

2.4.1. В качестве образцовых средств измерений 4-го разряда применяют гири параллелепипедной формы массой 20 кг, гири массой от 5·10^-6 до 2·10³ кг, гири условные массой от 1·10^-1 до 5 кг, самоходные весоповерочные тележки массой 2 т и весы с диапазонами измерений 0 ÷ 50 кг.

2.4.2. Пределы допускаемых основных погрешностей D образцовых средств измерений 4-го разряда составляют: для гирь параллелепипедной формы - 2·10³ мг; для гирь массой от 5·10^-6 до 20 кг - от 0,4 до 2·10³ мг; для условных гирь - от 1,2 до 60 мг; для гирь массой от 50 до 2·10³ кг - от 5 до 200 г; самоходных весоповерочных тележек - 200 г и образцовых весов - от 1,2 до 6·10² мг.

2.4.3. Образцовые гири параллелепипедной формы 4-го разряда применяют для поверки весов специального назначения, весовых дозаторов и весов непрерывного действия и весовых дозаторов дискретного действия методом прямых измерений.

Образцовые гири 4-го разряда массой от 5·10^-6 до 20 кг применяют для поверки образцовых весов 4-го разряда, лабораторных весов класса точности 4, весов специального назначения, весовых дозаторов и весов непрерывного действия, весовых дозаторов дискретного действия методом прямых измерений и для поверки рабочих гирь классов точности 5 и 6 и условных гирь сличением при помощи компаратора (образцовых весов 4-го разряда).

Образцовые условные гири и самоходные весоповерочные тележки 4-го разряда применяют для поверки весов для статического взвешивания методом прямых измерений.

Образцовые гири 4-го разряда массой от 50 до 2·10³ кг применяют для поверки весов специального назначения, весовых дозаторов и весов непрерывного действия и весовых дозаторов дискретного действия методом прямых измерений.

Образцовые весы 4-го разряда применяют для поверки рабочих гирь классов точности 5 и 6 и условных гирь методом прямых измерений.

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

3.1. В качестве рабочих средств измерений применяют гири массой от 1·10^-6 до 20 кг, условные гири массой от 1·10^-1 до 5 кг, а также весы крутильные, лабораторные, торсионные и специального назначения, весовые дозаторы и весы непрерывного действия, весовые дозаторы дискретного действия и весы для статического взвешивания.

3.2. Доверительные абсолютные погрешности δ рабочих гирь классов точности 1, 2 и 3 при доверительной вероятности 0,95 составляют от 2·10^-3 до 75 мг.

Пределы допускаемых основных погрешностей D гирь классов точности 4, 5 и 6 и условных гирь составляют от 0,4 до 5·10³ мг; крутильных весов - от 1·10^-3 до 1·10^-2 мг, лабораторных весов классов точности 1, 2, 3 и 4 - от 1·10^-2 до 5·10³ мг, торсионных - от 2·10^-2 до 10 мг, специального назначения - от 2·10^-6 до 1·10³ кг, весовых дозаторов непрерывного действия от 1·10^-3 до 1·10⁵ кг/ч, весов непрерывного действия - от 5·10^-3 до 25 кг/м, весовых дозаторов дискретного действия - от 1·10^-6 до 5·10³ кг и весов для статического взвешивания - от 2·10^-3 до 1·10⁴ кг.

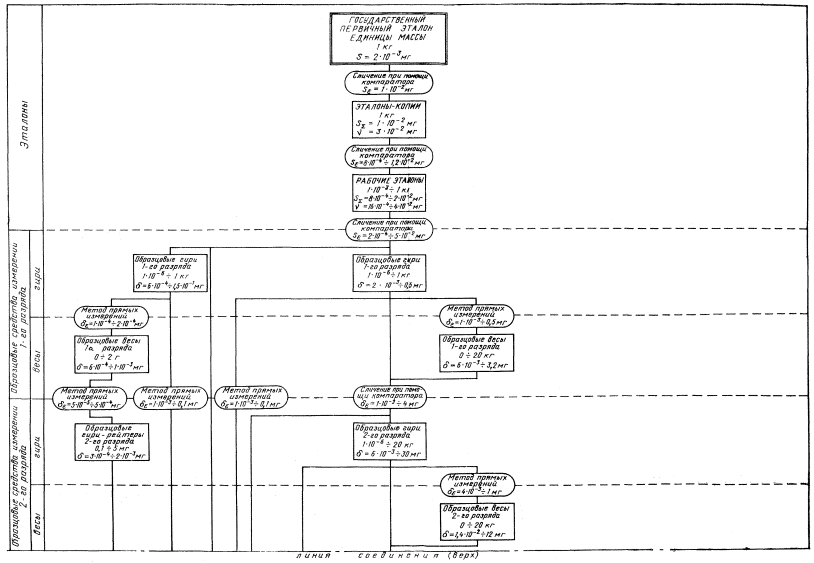

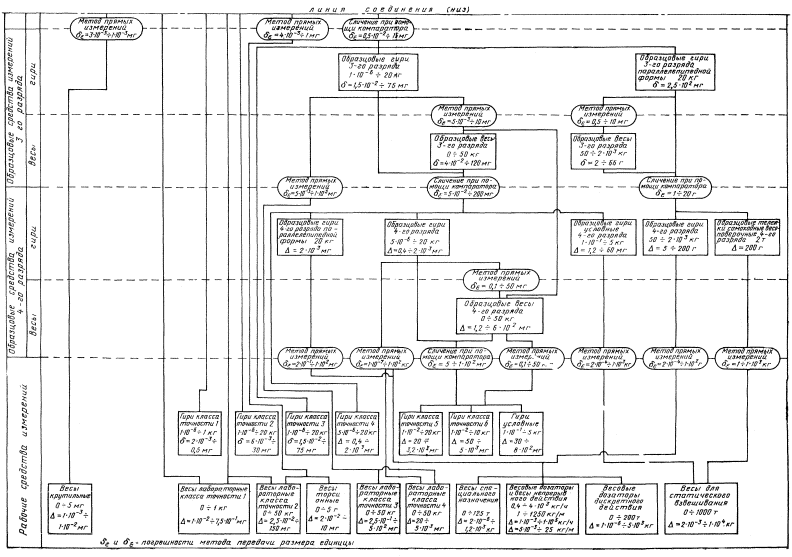

Государственная поверочная схема для средств измерений массы
