ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЯКОРЯ ХОЛЛА

Конструкция и основные размеры

Hall-Anchor. Construction and dimensions

ГОСТ
761-74*

(СТ СЭВ 1843-79)

Взамен
ГОСТ 761-61

Постановлением Государственного комитета стандартов Совета Министров СССР от 31 января 1974 г. № 327 дата введения установлена

01.01.76

1. Настоящий стандарт распространяется на якоря Холла, применяемые на надводных кораблях, судах и плавучих средствах, изготовляемые для нужд народного хозяйства и для поставки на экспорт.

(Измененная редакция, Изм. № 3, 5).

2. Якоря должны изготовляться двух исполнений:

1 - с веретеном прямоугольного сечения (П);

2 - с веретеном круглого сечения (К).

3. Конструкция якорей должна соответствовать черт. 1 и 2.

(Измененная редакция, Изм. № 2).

4. Основные размеры якорей должны соответствовать указанным в табл. 1.

(Измененная редакция, Изм. № 3, 5).

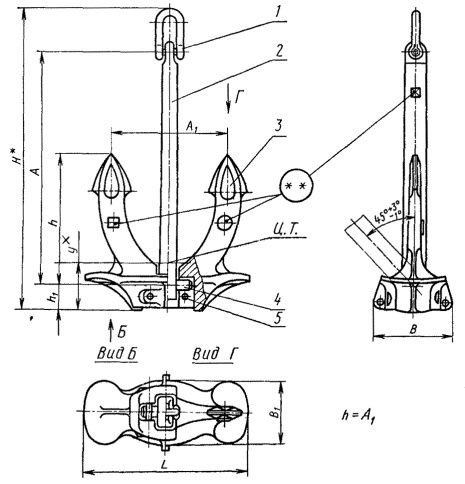

Якорь Холла с веретеном прямоугольного сечения

________

* Размер для справок.

** Маркировка по ГОСТ 766-74.

1 - скоба якорная по ГОСТ 765; 2 - веретено; 3 - лапа; 4 - ось; 5 - штырь.

Черт. 1

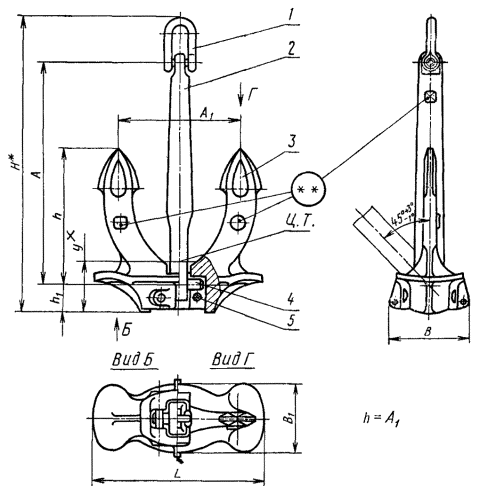

Якорь Холла с веретеном круглого сечения

________

* Размер для справок.

** Маркировка по ГОСТ 766-74.

1 - скоба якорная по ГОСТ 765; 2 - веретено; 3 - лапа; 4 - ось; 5 - штырь.

Черт. 2*

Таблица 1**

________

* Черт. 3-6. (Исключены, Изм. № 3).

** Табл. 2-5. (Исключены, Изм. № 3).

Размеры в мм

Масса якоря, кг

А

Н

У

L

B

В1

A1

h1

Пополнение

П

К

П

К

П

К

50

655

600

843

783

220

210

466

214

180

330

70

75

750

680

957

887

240

230

530

244

175

374

82

100

825

760

1058

993

260

250

584

270

228

410

90

150

945

866

1203

1124

300

295

670

308

260

470

103

200

1040

955

1322

1237

315

310

736

310

286

520

114

250

1120

1035

1424

1340

345

340

796

366

310

560

123

300

1190

1095

1521

1426

370

360

841

388

328

595

130

350

1250

1150

1588

1488

390

375

890

408

344

625

137

400

1310

1200

1695

1585

405

390

930

428

360

650

143

450

1360

1255

1751

1646

420

410

970

444

376

675

149

500

1410

1300

1817

1707

435

425

1000

460

390

700

154

600

1500

1380

1917

1797

465

450

1060

490

414

745

164

700

1580

1450

2020

1890

490

475

1120

516

436

785

172

800

1650

1520

2098

1968

510

500

1170

540

456

820

180

900

1720

1580

2222

2082

535

520

1220

560

474

855

188

1000

1780

1635

2288

2143

550

535

1260

580

490

885

194

1250

1910

1760

2466

2316

595

575

1360

624

526

955

209

1500

2030

1870

2599

2439

630

610

1450

664

560

1015

222

1750

2140

1970

2752

2582

665

640

1520

700

590

1070

234

2000

2240

2060

2863

2683

700

675

1590

732

618

1120

245

2250

2330

2140

3000

2810

725

700

1650

760

642

1160

254

2500

2410

2220

3089

2899

750

720

1710

788

666

1200

263

3000

2560

2360

3322

3122

795

770

1820

836

708

1275

280

3500

2700

2480

3476

3256

840

800

1920

880

746

1345

294

4000

2820

2600

3646

3425

875

850

2000

920

780

1400

308

4500

2940

-

3778

-

910

-

2080

956

808

1455

320

5000

3050

-

3955

-

960

-

2150

992

836

1510

332

6000

3230

-

4157

-

1000

-

2290

1056

890

1610

354

7000

3400

-

4407

-

1050

-

2410

1112

938

1695

372

8000

3560

-

4583

-

1100

-

2520

1160

980

1770

388

9000

3690

-

4735

-

1150

-

2620

1210

1020

1840

410

10000

3830

-

4885

-

1180

-

2710

1250

1056

1910

420

11000

3950

-

5038

-

1250

-

2800

1290

1090

1970

430

12000

4070

-

5173

-

1270

-

2880

1330

1120

2030

445

13000

4180

-

5340

-

1300

-

2960

1366

1150

2800

455

14000

4280

-

5455

-

1340

-

3010

1400

1180

2130

470

15000

4380

-

5615

-

1370

-

3110

1430

1210

2180

480

16000

4480

-

5725

-

1400

-

3170

1460

1236

2230

490

18000

4660

-

5998

-

1450

-

3300

1520

1284

2320

510

20000

4820

-

6178

-

1500

-

3420

1580

1330

2400

530

22000

4980

-

6398

-

1550

-

3530

1630

1370

2480

540

24000

5120

-

6558

-

1590

-

3630

1670

1410

2550

560

26000

5260

-

6760

-

1650

-

3730

1720

1450

2620

575

28000

5400

-

6915

-

1680

-

3830

1760

1480

2690

590

30000

5520

-

7120

-

1720

-

3910

1800

1520

2750

600

32000

5640

-

7260

-

1750

-

4000

1850

1560

2810

620

Пример условного обозначения якоря Холла массой 500 кг, поставляемого в страны - члены СЭВ:

с веретеном круглого сечения

Якорь Холла К500 СТ СЭВ 1843-79 .

с веретеном прямоугольного сечения

Якорь Холла П500 CТ СЭВ 1843-79

То же, поставляемого внутри страны и на экспорт:

Якорь Холла К500 ГОСТ 761-74

Якорь Холла П500 ГОСТ 761-74.

5. (Исключен, Изм. № 3).

6. Общие технические условия на якоря - по ГОСТ 766.

7. Обозначение чертежей и коды ОКП приведены в справочном приложении 2.

(Введен дополнительно, Изм. № 4).
