ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПОЛУАВТОМАТЫ
ТОКАРНЫЕ МНОГОШПИНДЕЛЬНЫЕ
ГОРИЗОНТАЛЬНЫЕ ПАТРОННЫЕ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
ГОСТ
6946-84
(СТ СЭВ 5938-87)
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПОЛУАВТОМАТЫ ТОКАРНЫЕ МНОГОШПИНДЕЛЬНЫЕ Основные параметры и размеры Semi-automatic miltispindle horizontal chucking |
ГОСТ (CT СЭВ 5938-87) Взамен |
Дата введения 01.01.86
1. Настоящий стандарт распространяется на токарные многошпиндельные горизонтальные патронные, кулачковые с поворотным шпиндельным блоком, полуавтоматы общего назначения, изготавливаемые для нужд народного хозяйства и экспорта.

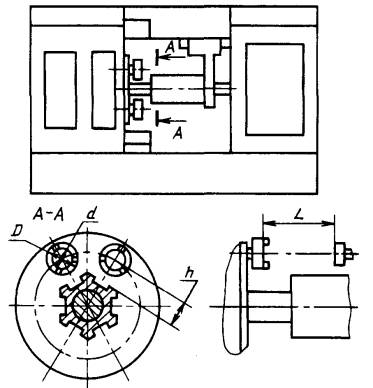

2. Основные параметры и размеры полуавтоматов должны соответствовать указанным на чертеже и в таблице.
3. Концы шпинделей - по патронам ГОСТ 24351.
Примечание. Чертеж не определяет конструкцию полуавтоматов.
Размеры в мм
|
Нормы |
||||||||||||||||||||
|
Наибольший диаметр D патрона |
(80) |
100 |
125 |
(130) |
160 |
200 |
250 |
315 |
||||||||||||
|
Наибольший диаметр d обрабатываемого изделия, не менее |
над центральной направляющей |
(80) |
100 |
(100) |
125 |
(120) |
160 |
(160) |
200 |
(200) |
250 |
(200) |
315 |
|||||||
|
над продольным суппортом |
85 |
115 |
140 |
180 |
230 |
300 |
||||||||||||||
|
Количество шпинделей |
(8) |
8 |
(6) |
(8) |
6 |
8 |
(6) |
(8) |
6 |
8 |
(6) |
(8) |
6 |
8 |
(6) |
6 |
8 |
(4) |
4 |
|
|
Наибольший суммарный ход продольного суппорта, не менее |
нормальное исполнение |
(100) |
100 |
(100) |
(125) |
100 |
(125) |
(160) |
135 |
(160) |
(200) |
150 |
(200) |
150 |
(200) |
150 |
||||
|
исполнение с увеличенной длиной хода |
150 |
150 |
180 |
180 |
200 |
200 |
200 |
200 |
||||||||||||
|
Наибольшее расстояние L между торцом патрона и торцом державки центрового инструмента, не менее |
(160) |
160 |
(160) |
(200) |
160 |
(200) |
(250) |
200 |
(250) |
(320) |
250 |
(320) |
320 |
(320) |
320 |
|||||
|
Расстояние h от оси шпинделя до грани продольного суппорта |
(52,5) |
45 |
(52,5) |
(60) |
60 |
(60) |
75 |
(80) |
(100) |
95 |
(100) |
120 |
(100) |
155 |
||||||
Примечания:
1. Параметры, заключенные в скобки, при новом проектировании не применять.
2. Для продольных суппортов, грани которых являются направляющими подвижных элементов оснащения, размер h не регламентируется.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.Д. Кришталь; А.А. Зверев; А.А. Котик; Г.Л. Ланда; А.Б. Невский; Л.Н. Срибный
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.06.84 № 2208
3. ВЗАМЕН ГОСТ 6946-70
4. Стандарт соответствует СТ СЭВ 5938-87 в части типоразмерного ряда полуавтоматов токарных многошпиндельных горизонтальных патронных: 100; 125; 160; 200; 250; 315 в соответствии со специализацией СССР
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
7. ПЕРЕИЗДАНИЕ (август 1998 г.) с Изменением № 1, утвержденным в июне 1988 г. (ИУС 9-88)
