МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
РЕЗЬБА ЭДИСОНА КРУГЛАЯ Профили, размеры и предельные размеры Edison`s round thread. |
ГОСТ |
Дата введения 01.07.85
1. Настоящий стандарт распространяется на внутреннюю и наружную круглую резьбу Эдисона для металлических и неметаллических элементов (керамических, пластмассовых), применяемых в электротехнических изделиях.
2. Профиль, размеры и предельные размеры резьбы для металлических элементов должны соответствовать указанным на черт. 1 и в табл. 1.
3. Профиль, размеры и предельные размеры внутренней резьбы для неметаллических элементов должны соответствовать указанным на черт. 2 и в табл. 2.

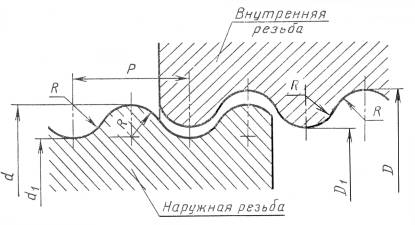

Черт. 1
Таблица 1
Размеры в мм
|
Обозначение резьбы |
Наружная резьба |
Внутренняя резьба |
P |
R |
||||||
|
Наружный диаметр d |
Внутренний диаметр d1 |
Наружный диаметр D |
Внутренний диаметр D1 |
|||||||
|
max |
min |
max |
min |
max |
min |
max |
min |
|||
|
Е5 |
5,83 |
5,23 |
4,77 |
4,67 |
5,49 |
5,39 |
4,93 |
4,83 |
1,000 |
0,293 |
|
Е10 |
9,53 |
9,36 |
8,51 |
8,34 |
9,78 |
9,61 |
8,76 |
8,59 |
1,814 |
0,531 |
|
Е14 |
13,89 |
13,70 |
12,29 |
12,10 |
14,16 |
13,97 |
12,56 |
12,37 |
2,822 |
0,822 |
|
Е16 |
15,97 |
15,75 |
14,47 |
14,25 |
16,25 |
16,03 |
14,75 |
14,53 |
2,500 |
0,708 |
|
Е18 |
18,50 |
18,25 |
16,80 |
16,55 |
18,85 |
18,60 |
17,15 |
16,90 |
3,000 |
0,875 |
|
Е21 |
20,95 |
20,70 |
19,45 |
19,20 |
21,30 |
21,05 |
19,80 |
19,55 |
2,000 |
0,480 |
|
Е27 |
26,45 |
26,05 |
24,26 |
23,96 |
26,85 |
26,55 |
24,66 |
24,36 |
3,629 |
1,025 |
|
Е33 |
33,05 |
32,65 |
30,45 |
30,05 |
33,55 |
33,15 |
30,95 |
30,55 |
4,233 |
1,187 |
|
Е40 |
39,50 |
39,05 |
35,90 |
35,45 |
40,05 |
39,60 |
36,45 |
36,00 |
6,350 |
1,850 |
Черт. 2
Таблица 2
Размеры в миллиметрах
|
Обозначение резьбы |
Наружный диаметр D |
Внутренний диаметр D1 |
P |
R1 |
R2 |
||
|
max |
min |
max |
min |
||||
|
E10/N |
9,93 |
9,61 |
8,91 |
8,59 |
1,814 |
0,45 |
0,3 |
|
E14/N |
14,40 |
13,97 |
12,80 |
12,37 |
2,822 |
0,70 |
0,5 |
|
E16/N |
16,55 |
16,03 |
15,05 |
14,53 |
2,500 |
0,60 |
0,4 |
|
E18/N |
19,16 |
18,60 |
17,46 |
16,90 |
3,000 |
0,80 |
0,5 |
|
E21/N |
21,61 |
21,05 |
20,11 |
19,55 |
2,000 |
0,40 |
0,3 |
|
E27/N |
27,19 |
26,55 |
25,00 |
24,36 |
3,629 |
0,90 |
0,5 |
|
E33/N |
34,00 |
33,15 |
31,40 |
30,55 |
4,233 |
1,00 |
0,7 |
|
E40/N |
40,55 |
39,60 |
36,95 |
36,00 |
6,350 |
1,60 |
0,9 |
Пример условного обозначения резьбы Эдисона Е 27 для металлических элементов:
Е 27 ГОСТ 6042-83
То же, для неметаллических элементов:
Е 27/N ГОСТ 6042-83
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. утвержден и введен в действие Постановлением Государственного комитета СССР по стандартизации от 05.01.83 № 7
2 ВЗАМЕН ГОСТ 6042-71 в части разд. 1
3. Стандарт полностью соответствует СТ СЭВ 3151-81
4 ПЕРЕИЗДАНИЕ
