МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Унифицированные системы документации

ЗАПИСЬ ИНФОРМАЦИИ УНИФИЦИРОВАННЫХ
ДОКУМЕНТОВ В КОММУНИКАТИВНОМ ФОРМАТЕ

Unified systems documentation.
Presentation of unified documents information in exchange format

ГОСТ
6.10.3-83

Постановлением Государственного комитета СССР по стандартам от 30 сентября 1983 г. № 4727 срок введения установлен

с 01.01.86

Настоящий стандарт распространяется на запись информации унифицированных документов общесоюзного назначения для обмена между АСУ различных сфер и уровней и ВЦ коллективного пользования.

Стандарт устанавливает оформление информации унифицированного документа в виде одной (или более) информационной записи, логическую структуру и способ размещения информационной записи.

Стандарт обязателен для предприятий и организаций различных сфер и уровней управления народного хозяйства, эксплуатирующих АСУ и участвующих в обмене информацией унифицированных документов общесоюзного назначения на магнитной ленте.

Термины, используемые в стандарте, и пояснения к ним даны в приложении 1.

1. СТРУКТУРА ЗАПИСИ ИНФОРМАЦИИ УНИФИЦИРОВАННЫХ ДОКУМЕНТОВ

1.1. Информация унифицированного документа формируется на магнитной ленте в виде информационной записи, структура которой увязана с ГОСТ 7.14-98 и представлена на черт. 1.

Информационная запись включает информацию унифицированного документа и данные, представляющие собой описывающую информацию.

1.1.1. Информационная запись может содержать информацию унифицированного документа в полном объеме или в объеме, требуемом при обмене.

1.1.2. Информация унифицированного документа может быть представлена в виде нескольких информационных записей в зависимости от объема записываемой информации.

1.1.3. Описывающая информация состоит из маркера записи и справочника (статей справочника).

1.2. Маркер записи включает обязательные параметры информационной записи и резерв, обеспечивающий расширение сферы применения стандарта.

1.3. Обязательными параметрами маркера записи являются: длина записи, статус записи и базовый адрес данных.

1.4. Определение длины записи, базового адреса данных, справочника и статьи справочника - по ГОСТ 7.14-98.

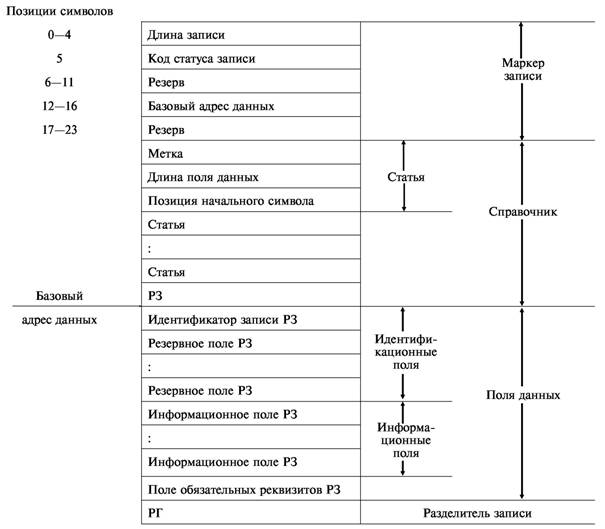

Структура информационной записи

Черт. 1

1.5. Код статуса записи выражается десятичной цифрой в соответствии с табл. 1.

Таблица 1

Код

Статус

Характеристика информационной записи

1

Новая

Информация унифицированного документа в полном объеме

2

Новая

Информация унифицированного документа в объеме, требуемом при обмене

3

Измененная

Информация унифицированного документа в полном объеме

4

Измененная

Информация унифицированного документа в объеме, требуемом при обмене

5

Изменяющая

Запись дополняет и/или изменяет ранее оформленную запись

6

Ликвидирующая

Запись ликвидирует ранее оформленную запись

1.6. Резерв маркера записи используется по согласованию обменивающихся сторон при необходимости дополнительной характеристики информационной записи.

1.7. Поля данных предназначены для размещения данных различных категорий. Установлены три типа полей данных: идентификационные, информационные поля и поле обязательных реквизитов.

1.7.1. Идентификационные поля предназначены для размещения данных, которые могут потребоваться для обработки информационной записи или конкретного информационного поля.

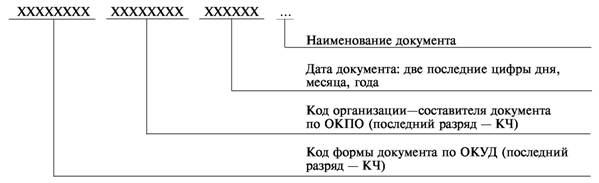

Установлено обязательное идентификационное поле, предназначенное для идентификатора записи, следующей структуры и содержания:

1.7.2. Информационные поля предназначены для размещения информации унифицированного документа в объеме, необходимом для обменивающихся сторон.

1.7.3. Поле обязательных реквизитов предназначено для размещения в установленном порядке данных, необходимых для придания информационной записи юридической силы.

1.8. Тип поля данных определяет формирование статьи справочника: метки, длины поля данных и позиции начального символа.

1.8.1. При формировании метки используются комбинации из цифр и/или прописных русских и латинских букв.

1.8.2. Для идентификационных полей отводится серия меток от 001 до 009 и от 00А до 09Z.

1.8.2.1. Метка 001 присваивается обязательному полю идентификатора записи.

1.8.2.2. Метки 002 - 009 - резерв, обеспечивающий расширение сферы применения стандарта.

1.8.2.3. Метки 00А - 09Z присваиваются идентификационным полям, в которых при необходимости записывается информация о содержании и структуре соответствующего информационного поля по п. 2.2.

1.8.3. Для информационных полей в качестве первой позиции метки используются прописные буквы русского алфавита в соответствии с табл. 2.

1.8.4. Метка Ю0Z присваивается полю обязательных реквизитов.

1.8.5. Длина поля данных выражается десятичным числом.

Таблица 2

Первая позиция метки

Характеристика информационного элемента

А

Информация заголовочной части документа, оформленной в линейной (анкетной) форме

Б

Информация заголовочной части документа, оформленной в табличной форме, при развертке информации по строкам

В

Информация заголовочной части документа, оформленной в табличной форме, при развертке по графам

Г

Информация головки таблицы в заголовочной части документа

Д

Информация содержательной части документа, оформленной в линейной (анкетной) форме

Е

Информация содержательной части документа, оформленной в табличной форме, при развертке информации по строкам

Ж

Информация содержательной части документа, оформленной в табличной форме, при развертке информации по графам

З

Информация головки таблицы в содержательной части документа

И

Подзаголовки таблиц

К

Подстрочные примечания

Л

Обобщающие данные

м

Запись содержательной части документа, представленной в виде сплошного связного текста

н

Информация оформляющей части документа

1.8.6. Позиция начального символа поля данных выражается десятичным числом.

2. СТРУКТУРА ЭЛЕМЕНТА ИНФОРМАЦИИ НА МАГНИТНОЙ ЛЕНТЕ

2.1. Информация унифицированного документа размещается в информационных полях по согласованию обменивающихся сторон в соответствии с одним из вариантов структуры, представленных на черт. 2.

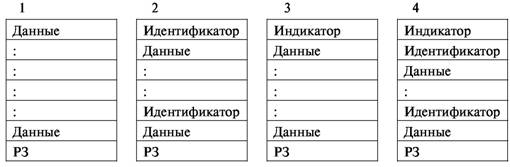

Варианты структуры поля данных

Черт. 2

2.1.1. Идентификатор состоит из одного или нескольких символов, предшествующих подполю информационного поля данных, и несет дополнительную информацию о содержании подполя.

Первым символом идентификатора должен быть управляющий символ РЭ, обозначаемый по ГОСТ 7.14-98.

Количество символов идентификатора не более девяти. В случае его использования в позиции 11 маркера записи помещается информация о его длине, выражаемая десятичным числом.

2.1.2. Индикатор поля представляет собой начальные символы информационного поля и несет дополнительную информацию о содержании поля, взаимосвязи между этим полем и другими полями в записи или об операциях, требуемых при определенной обработке данных.

Количество символов индикатора не более девяти. В случае его использования в позиции 10 маркера записи помещается информация о его длине, выражаемая десятичной цифрой.

2.2. Содержание информационного поля данных при необходимости может быть описано в соответствующем идентификационном поле. При этом взаимосвязь информационного и идентификационного полей обеспечивается за счет единых значений второй и третьей позиции их меток.

2.3. Условный пример информационной записи и соответствующего исходного документа приведен в справочном приложении 2.

В примере информационные поля описаны в соответствующих идентификационных полях; в качестве индикатора информационных полей данных используется десятичная цифра, которая указывает на повторяемость поля данных с одной и той же меткой: 0 (ноль) - если поле не повторяется, 1 - для первого появления и от 2 до 3 - для соответствующих последующих его повторений. В качестве идентификатора используется символ, обозначаемый РЭ.

ПРИЛОЖЕНИЕ 1
Справочное

ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ, И ПОЯСНЕНИЯ К НИМ

Термин

Пояснение

Индикатор

Начальный элемент информационного поля, вводимый при необходимости дополнительной характеристики поля

Идентификатор

Один или более символов, предшествующих подполю и идентифицирующих его

Идентификационное поле данных

Поле, предназначенное для размещения данных, которые могут потребоваться для обработки информационной записи

Информационное поле данных

Поле, предназначенное для размещения информации документа на бумажном носителе. Информационное поле может содержать одно и более подполей

Информационная запись

(Запись)

Документ на магнитной ленте, который представляет собой набор логически связанных данных, относящихся к унифицированному документу

Маркер записи

Обязательный компонент информационной записи, представляющий собой поле фиксированной длины, в котором размещены данные, необходимые для ее обработки как единицы информации

Метка

Имя поля данных, являющееся обязательным компонентом статьи справочника

Подполе данных

(Подполе)

Часть поля данных, начинающаяся с идентификатора подполя и не содержащая других идентификаторов и разделителей

Поле данных

(Поле)

Часть информационной записи, предназначенная для данных определенной категории, обозначаемая меткой и связанная с одной из статей справочника

Поле обязательных реквизитов

Поле данных, предназначенное для размещения данных, необходимых для придания юридической силы информационной записи

Разделитель

Разделитель поля или разделитель записи, обозначаемый соответственно РЗ или РГ по ГОСТ 7.14-98

Справочник

Обязательный компонент общей структуры информационной записи, служащий для перечисления и определения полей данных. Справочник состоит из статей, каждая из которых характеризует соответствующее поле данных

Позиция начального символа

Адрес первого символа поля данных относительно базового адреса данных. Например, позиция начального символа поля данных, следующего непосредственно за справочником, равна нулю

ПРИЛОЖЕНИЕ 2
Справочное

ИНФОРМАЦИОННАЯ ЗАПИСЬ ДОКУМЕНТА

«Отчет о внедрении государственных стандартов за январь - март 1983 г.»

Маркер



84 - 86

00F

164 - 166

Б0Е

0 - 4

01997*

87 - 90

065

167 - 169

036

5

1

90 - 93

0586

170 - 173

1135

10

1









11

1

94 - 96

00G

174 - 176

30F

12 - 16

00245

97 - 99

024

177 - 179

216





100 - 103

0651

180 - 183

1171

Справочник











(статьи)



104 - 106

001

184 - 186

E0F

24 - 26

001

107 - 109

070

187 - 189

058

27 - 29

090

110 - 113

0675

190 - 193

1387

30 - 33

0000













114 - 116

00Z

194 - 196

E0F

34 - 36

00А

117 - 119

186

197 - 199

061

37 - 39

017

120 - 123

0745

200 - 203

1446

40 - 43

0090













124 - 126

A0A

204 - 206

E0F

44 - 46

00В

127 - 129

011

207 - 209

091

47 - 49

018

130 - 133

0931

210 - 213

1507

50 - 53

0107













134 - 136

A0B

214 - 216

K0G

54 - 56

00С

137 - 139

033

217 - 219

026

57 - 59

195

140 - 143

0942

220 - 223

1598

60 - 63

0125













144 - 146

A0C

224 - 226

H0I

64 - 66

00D

147 - 149

090

227 - 229

044

67 - 69

024

150 - 153

0975

230 - 233

1624

70 - 73

0320













154 - 156

A0D

234 - 236

Ю0z

74 - 76

00Е

157 - 159

070

237 - 239

085

77 - 79

242

160 - 163

1065

240 - 243

1668

80 - 83

0344





244

P3

* Далее, сверху вниз и слева направо даны номера и содержание позиций магнитной ленты.

Поля данных

Метки

Идентификационные поля

001

0 - 89*

060504820001025830402 Отчет о внедрении государственных стандартов за январь - март 1983 г. РЗ

00А

90 - 106

Кому высылается. РЗ

00В

107 - 124

Адрес получателя. РЗ

00С

125 - 319

Составитель документа: министерство (ведомство); промышленное объединение, главное управление (управление); производственное объединение (комбинат), предприятие; адрес; № телефона исполнителя. РЗ

00D

320 - 343

Наименование документа. РЗ

00Е

344 - 585

Коды: формы документа по ОКУД; организации-составителя документа по ОКПО; министерства (ведомства); управления (объединения), треста; республики (области), края, АССР; района; предприятия, производственного объединения, организации; отрасли. РЗ

00F

586 - 650

Данные головки таблицы и строка таблицы: А; Б; В; 1; 2; Г; Д; Е. РЗ

00G

651 - 674

Подстрочные примечания. РЗ

00I

675 - 744

Дата подписания документа; должность подписавшего лица; фамилия, и.о. РЗ

00Z

745 - 930

Код по ОКПО организации - создателя записи; ее наименование; код местонахождения организации-создателя записи по СОАТО; местонахождение; дата создания информационной записи; код оператора. РЗ





Информационные поля

A0A

931 - 941

0РЭЦСУ СССРРЗ

A0B

942 - 974

0РЭМосква, 103450, ул. Кирова, 39РЗ

A0C

975 - 1064

0РЭМинистерство нефтяной промышленности РЭРЭРЭ113816 Москва, наб. Мориса Тореза, 26/1РЭ239 88 00P3

A0D

1065 - 1134

0РЭОтчет о внедрении государственных стандартов за январь - март 1983 г. РЗ

Б0Е

1135 - 1170

0РЭ0605048РЭ000102РЭ1021РЭРЭРЭ1145РЭРЭ97100РЗ

З0F

1171 - 1386

0РЭ№ п/п Наименование ГОСТов, подлежащих внедрению РЭНомера ГОСТов РЭСрок введения (дата) РЭДата фактического внедрения РЭНомера пунктов ГОСТов, которые не выполняются (по невнедренным ГОСТам) РЭКоды причин невнедрения ГОСТов РЭРЗ

E0F

1387 - 1445

1РЭ1РЭУСД. Термины и определения РЭРЭ03.83РЭ05.83Р Э6.10.2-83РЭ02РЭРЗ

E0F

1446 - 1506

2РЭ2РЭДелопроизводство и архивное дело РЭ16489-82 РЭ03.83РЭ03.83РЭРЭРЭРЗ

E0F

1507 - 1597

3РЭ3РЭЕСТД. Формы и правила оформления документов общего назначения РЭ3.1105-82РЭ03.83РЭ03.83РЭРЭРЭРЗ

K0G

1598 - 1623

0РЭКопия направлена в МЦСМРЗ

H0I

1624 - 1667

0РЭ 2 апреля 1983 г. РЭРуководитель РЭИванов А.П. РЗ

Ю0Z

1668 - 1752

0РЭ000102РЭВЦ Миннефтепрома РЭ1145РЭ113816, Москва наб. Мориса Тореза, 26/1РЭ02.04.83РЭ158РЗ 1753 РВ РГ

* Далее следуют номера позиций по отношению к базовому адресу данных.


Пример исходного документа

Кому высылается

ЦСУ СССР

0605048

000102

1021





1145



97100





наименование

1

2

3

4

5

6

7

8

9



Москва, 103450, ул. Кирова, 39

формы документа по ОКУД

организация составителя документа по окпо

министерства (ведомства)

управления (объединения) треста

республики (области) края, АССР

района

предприятия, производственного объединения, организации

отрасли



адрес получателя

КОДЫ



Министерство (ведомство) нефтяной промышленности______________

Промышленное объединение, главное управление

(управление)_______________________________________________

Производственное объединение

(комбинат), предприятие______________________________________

Адрес 113816, Москва, наб. Мориса Тореза, 26/1__________________

№ телефона исполнителя 239 88 00

СТАТИСТИЧЕСКАЯ ОТЧЕТНОСТЬ

Форма № 13-нт

Утверждена приказом ЦСУ СССР от 10.06.76. № 454

Почтовая - 2 раза в год

(за I квартал и за 9 месяцев)

Высылают производственные и научно-производственные объединения и промышленные предприятия 5-го числа после отчетного периода:

1) лаборатории Государственного надзора за стандартами и измерительной техникой (ЛГН) по месту нахождения предприятия;

2) своей вышестоящей организации;

3) статистическому управлению по месту нахождения предприятия (копия).





ОТВЕТ О ВНЕДРЕНИИ ГОСУДАРСТВЕННЫХ СТАНДАРТОВ за январь - март 1983 г.

№№ п/п

Наименование ГОСТов, подлежащих внедрению

Номера ГОСТов

Срок введения (дата)

Дата фактического внедрения

Номера пунктов ГОСТов, которые не выполняются (по невнедренным ГОСТам)

Коды причин невнедрения ГОСТов



А

Б

В

1

2

Г

д

Е

1

УСД. Термины и определения



03.83

05.83

6.10.2-82

02



2

Делопроизводство и архивное дело

16489-82

03.83

03.83







3

ЕСТД. Формы и правила оформления документов общего назначения

3.1105-82

03.83

03.83







































Примечание: Копия направлена в МЦСМ_______________________________________________________________________________

_______________________________________________________________________________________________________________________

«2» апреля 1983 г.                                              Руководитель                                                   Иванов А.П.




© 2013 Ёшкин Кот :-)
