ГОСТ 592-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ЗВЕЗДОЧКИ
ДЛЯ ПЛАСТИНЧАТЫХ ЦЕПЕЙ

МЕТОДЫ РАСЧЕТА И ПОСТРОЕНИЯ ПРОФИЛЯ ЗУБЬЕВ.
ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ





ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗВЕЗДОЧКИ ДЛЯ ПЛАСТИНЧАТЫХ ЦЕПЕЙ

Методы расчета и построения профиля зубьев. Предельные отклонения

Chain wheels for plate link chains. Methods of calculation and construction of teeth profile. Tolerances

ГОСТ 592-81

Взамен
ГОСТ 592-75

Постановлением Государственного комитета СССР по стандартам от 15 декабря 1981 г. № 5415 дата введения установлена

с 01.01.83

Настоящий стандарт распространяется на звездочки для тяговых пластинчатых цепей по ГОСТ 588-81, грузовых пластинчатых цепей по ГОСТ 191-82, а также для приводных роликовых цепей по ГОСТ 13568-97, работающих при скоростях до 5 м/с, и транспортерных цепей на базе цепей типа ПРД по ГОСТ 13568-97.

Стандарт устанавливает методы расчета и построения профиля зубьев звездочек в зависимости от значения геометрической характеристики зацепления λ =  предельные отклонения основных размеров звездочек.

Стандарт полностью соответствует СТ СЭВ 2643-80.

В стандарте учтены требования международного стандарта ИСО 1977-2.

1. МЕТОДЫ РАСЧЕТА И ПОСТРОЕНИЯ ПРОФИЛЯ ЗУБЬЕВ

1.1. Устанавливаются три типа звездочек:

1 - одноходовые звездочки с геометрической характеристикой зацепления λ £ 2,2;

2 - одноходовые звездочки с геометрической характеристикой зацепления λ > 2,2;

3 - двухходовые и двухзаходные звездочки с геометрической характеристикой зацепления λ ³ 3,5.

1.2. Расчет и построение теоретического профиля зубьев звездочек типов 1 и 2 должны производиться в соответствии с черт. 1 и 2 и табл. 1. Допускается выполнение профиля зубьев звездочек типа 1 по черт. 2 для числа зубьев более 9.

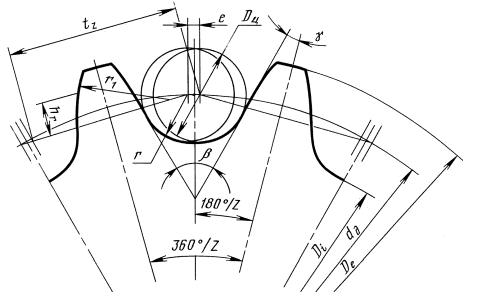

Профиль зубьев одноходовых звездочек с геометрической характеристикой зацепления λ £ 2,2

Тип 1

Черт. 1

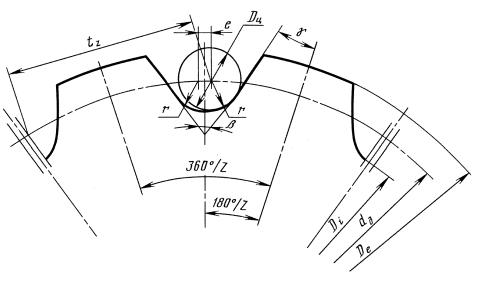

Профиль зубьев одноходовых звездочек с геометрической характеристикой зацепления λ < 2,2

Тип 2

Черт. 2

Таблица 1

Основные зависимости для расчета и построения профиля зубьев звездочек типов 1 и 2 (черт. 1 и 2)

Наименование параметров

Обозначение

Расчетная формула

Примечание

Шаг цепи

t

-

Значения по ГОСТ 13568-97, ГОСТ 588-81, ГОСТ 191-82

Диаметр элемента зацепления цепей:

Dц



втулочных

Dц = d2

роликовых

Dц = d3

катковых

Dц = d4

грузовых

Dц = d1

Геометрическая характеристика зацепления

λ

Значения по табл. 1 - 5 приложения 1

Шаг зубьев звездочки

tz

tz = t

Число зубьев звездочки

для приводных цепей

s

s ³ 9

-

для тяговых и транспортерных цепей

s ³ 6

для грузовых цепей

s ³ 5

Диаметр делительной окружности

в шагах

dt

Значения по табл. 6 приложения 1

в мм

dд

dд = dtt

-

Диаметр наружной окружности

De

-

Коэффициент высоты зуба

для тяговых и грузовых цепей

K

z

Dц £ 80

Dц > 80

-

5 - 10

0,56

11 - 25

0,46

0,35

26 - 60

0,65

0,50

для приводных и транспортерных цепей

0,7

Коэффициент числа зубьев

Kz

Значения по табл. 7 приложения 1

Диаметр окружности впадин

для приводных и транспортерных цепей

Di

Di = dд - (Dц + 0,175√dд)

-

для тяговых и грузовых цепей

Di = dд - Dц

Смещение центров дуг впадин

e

emin = 0,01t

emax = 0,05t

-

Радиус впадины зубьев

для приводных и транспортерных цепей

r

r = 0,5 (Dц - 0,05t)

Центр дуги радиуса r располагается ниже линии делительной окружности, на расстоянии r от окружности впадин

для тяговых и грузовых цепей

r = 0,5Dц

-

Половина угла заострения зуба

для тяговых транспортерных и приводных цепей

g

λ = 13° - 20°

-

для грузовых цепей

λ = 12° - 15°

Угол впадины зуба

b

при z от 6 до 8

b = 86°

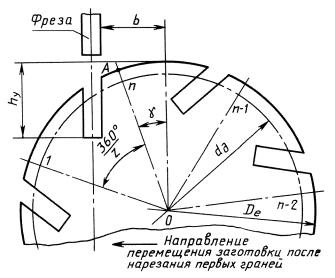

При изготовлении звездочек методом деления, например, радиальной штамповкой

при z от 9 до 11

b = 68°

при z от 12 до 15

b = 60°

при z от 16 до 22

b = 52°

при z от 23 до 45

b = 48°

при z св. 45

b = 42°

Радиус закругления головки зуба при g £ 2,2

r1

r1 = (t - 0,5Dц - 0,5e)cos g

-

Высота прямолинейного участка профиля зуба при Х< 2,2

hr

hr = r1 sin g

-

Наибольшая хорда для контроля звездочки с нечетным числом зубьев

Lx

-

Предельно допускаемое увеличение шага цепи по зацеплению со звездочкой

Dt

Dt £ 3 %

-

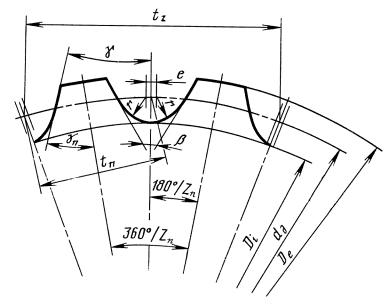

Профиль зубьев двухходовых и двухзаходных звездочек с геометрической характеристикой зацепления λ ³ 3,5

Тип 3

Черт. 3

(Измененная редакция, Изм. № 1).

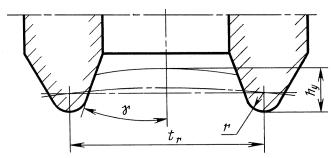

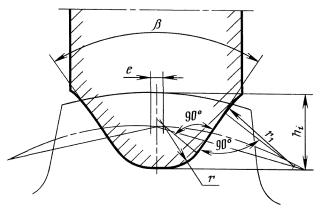

1.3. Расчет и построение профиля инструмента для нарезания зубьев звездочек приведены в приложении 2.

1.4. Диаметр наружной окружности звездочек для пластинчатых цепей, имеющих присоединительные устройства, установленные поперек цепи, должен рассчитываться по формуле

De = t · Kz + (1,2 … 1,6)h1

где h1 - расстояние от оси шарнира до полки специальной пластины, мм;

(1,2...1,6) - коэффициент, который увеличивают пропорционально увеличению числа зубьев z интерполяцией в интервале 5 £ z £ 60.

(Измененная редакция, Изм. № 1).

1.5. Расчет и построение теоретического профиля зубьев звездочек типа 3 должны производиться в соответствии с черт. 3 и табл. 2.

Таблица 2

Основные зависимости для расчета и построения профиля зубьев звездочек типа 3 (черт. 3)

Наименование параметров

Обозначение

Расчетная формула

Примечание

Шаг цепи

t

-

Значения по ГОСТ 588-81

Диаметр элемента зацепления цепей:

Dц



роликовых

Dц = d2

втулочных

Dц = d3

катковых

Dц = d4

Геометрическая характеристика зацепления

λ

Значения по табл. 1 - 5 приложения 1

Шаг зубьев звездочки по зацеплению

tz

tz = t

-

Шаг зубьев звездочки

tn

-

Число ходов (число зубьев на один шаг цепи)

п

n = 2

-

Число зубьев звездочки

zn*

zn ³ 12

-

Диаметр делительной окружности

в шагах

dt

Значения по табл. 6 приложения 1

в мм

dд

dд = dtt

-

Диаметр наружной окружности

De

Значения K по табл. 1 настоящего стандарта; значения Kz - по табл. 7 приложения 1

Диаметр окружности впадин

Di

Di = dд - Dц

-

Смещение центров дуг впадин

е

emin = 0,001 t · zn

emax = 0,02 t· λ

-

Радиус впадины зубьев

r

rmax = 0,5Dц

-

Половина угла заострения зуба одноходовой звездочки

g

g = 15° - 18°

-

Половина угла заострения зуба двухходовой и двухзаходной звездочек

gn

-

* Для двухходовых звездочек zn - четное число, для двухзаходных звездочек zn - нечетное число.

1.6. Расчет венца звездочек в поперечном сечении должен производиться в соответствии с черт. 4 и табл. 3.

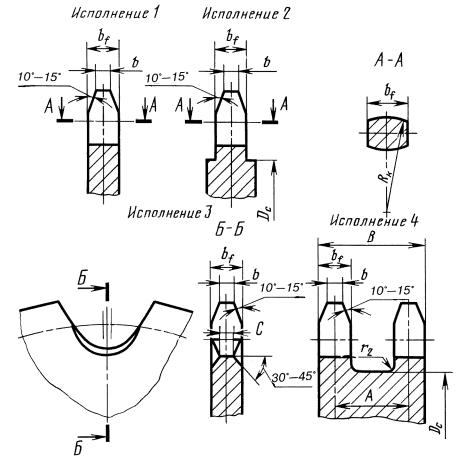

Формы боковой поверхности зубьев

Черт. 4

Допускается скругление боковой поверхности зуба радиусом bf £ R £ 16bf вместо скосов под углом 10° - 15°.

Для звездочек транспортерных цепей допускается скос под углом 10° - 20°.

Допускается изготовление звездочек с бочкообразным зубом с радиусом RK при установке звездочек со смещением.

Допускается технологическое скругление вершины зуба.

Звездочки с формой боковой поверхности зуба исполнения 3 следует применять в передачах, работающих в загрязненных средах.

Таблица 3

Основные зависимости для расчета и построения боковой поверхности зубьев звездочек

Наименование параметров

Обозначение

Расчетная формула

Шаг цепи

t

Значения по ГОСТ 13568-97, ГОСТ 588-81, ГОСТ 191-82

Расстояние между внутренними пластинами

b3

Ширина пластины

h

Диаметр катка

d4

Значения по ГОСТ 588-81

Диаметр реборды катка

d5

Ширина реборды катка

b2

Ширина зуба звездочки

для цепей типов 1, 2, 3, по ГОСТ 588-81

bf

bfmax = 0,9 b3 - 1

всех типов по ГОСТ 13568-97 и по ГОСТ 191-82

bfmin = 0,87 b3 - 1,7

для цепей типа 4 по ГОСТ 588-81

bfmax = 0,9 (b3 - b2) - 1

bfmin = 0,87 (b3 - b2) - 1,7

для транспортерных цепей

bfmax = 0,9

Ширина вершины зуба

для цепей по ГОСТ 588-81

тип 1

b

b = 0,83bf

тип 2

b = 0,75bf

тип 3

b = 0,72bf

тип 4

b = 0,60bf

для цепей по ГОСТ 13568-97 и ГОСТ 191-82

b = 0,75bf

Опорная длина впадины зуба (черт. 4, исполнение 3)

C

C = 0,26bf

Расстояние между рядами цепи

А

Значения по ГОСТ 13568-97

Радиус сопряжения зуба со ступицей

для приводных, тяговых и грузовых цепей

r2

r2 = 1,6

для транспортерных цепей

r2 = 1,6 … 2,5

Ширина венца двухрядной звездочки

В

B = A + bf

Диаметр венца

для цепей типов 1, 2 по ГОСТ 588-81; всех типов по ГОСТ 13568-97 и по ГОСТ 191-82

Dc

Dc = t · Kz - 1,3h

Значения Кz по табл. 7 приложения 1

для цепей типа 3 по ГОСТ 588-81

Dc = t · Kz - (d4 + 0,25h)

для цепей типа 4 по ГОСТ 588-81

Dc = t · Kz - (d5 + 0,25h)

Радиус выпуклости

Rk

Расчетный угол условного смещения звездочек

jc

jc = 3° - 10°

1.5, 1.6. (Измененная редакция, Изм. № 1).

1.7. Диаметры делительной окружности вычисляют с точностью до 0,01 мм, остальные линейные размеры с точностью до 0,1 мм, угловые - с точностью до 1'.

2. ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ

2.1. Устанавливаются две степени точности изготовления зубьев звездочек:

1-я степень точности для звездочек, работающих в цепных передачах и устройствах при скорости v = 3 - 5 м/с.

2-я степень точности для звездочек, работающих в цепных передачах и устройствах при скорости v < 3 м/с, а также для звездочек, представляющих собой сборочную единицу.

2.2. Предельные отклонения основных размеров звездочек для степеней точности 1 и 2 должны соответствовать указанным в табл. 4.

Таблица 4

Предельные отклонения основных размеров звездочек

Наименование параметров

Тип звездочки

Предельные отклонения для степеней точности, мм

1

2

Разность шагов

1, 2

δtz = 0,01 √t · z

δtz = 0,025 √t · z

3

Диаметр окружности впадин

1, 2

δDi = -0,032 √t · z

δDi = -0,080 √t · z

3

Радиальное биение окружности впадин и осевое биение зубчатого венца

1, 2, 3

δz = 0,001Di + 0,1, но не более 1,2

δz = 0,005Di, но не более 2,0

ПРИЛОЖЕНИЕ 1

Справочное

Таблица 1

Значения геометрической характеристики зацепления  для цепей типа 1 по ГОСТ 588-81

Размеры в мм

Шаг цепи t

Диаметр элемента зацепления Dц = d2

9,0

10,0

12,5

15,0

18,0

21,0

25,0

30,0

36,0

42,0

50,0

60,0

40

4,45

-

-

-

-

-

-

-

-

-

-

-

50

5,55

5,0

-

-

-

-

-

-

-

-

-

-

63

7,00

6,3

5,03

4,20

-

-

-

-

-

-

-

-

80

8,95

8,0

6,40

5,33

4,45

3,81

-

-

-

-

-

-

100

11,10

10,0

8,00

6,66

5,55

4,75

4,00

-

-

-

-

-

125

13,90

12,5

10,00

8,30

6,94

5,95

5,00

4,16

-

-

-

-

160

17,80

16,0

12,80

10,65

8,90

7,60

6,40

5,31

4,45

-

-

-

200

-

20,0

16,00

13,35

11,15

9,56

8,00

6,65

5,55

4,77

-

-

250

-

-

20,00

16,65

13,90

11,90

10,00

8,31

6,95

5,95

5,00

4,17

315

-

-

-

-

17,50

15,00

12,60

10,40

8,75

7,50

6,27

5,26

400

-

-

-

-

-

19,05

16,00

13,35

11,12

9,50

8,00

6,67

500

-

-

-

-

-

-

20,00

16,70

13,90

11,90

10,00

8,34

630

-

-

-

-

-

-

-

21,00

17,50

15,00

12,60

10,50

800

-

-

-

-

-

-

-

-

-

19,00

16,00

13,35

1000

-

-

-

-

-

-

-

-

-

-

20,00

16,70

Таблица 2

Значения геометрической характеристики зацепления  для цепей типа 2 по ГОСТ 588-81

Размеры в мм

Шаг цепи t

Диаметр элемента зацепления Dц = d3

12,5

15,0

18,0

21,0

25,0

30,0

36,0

42,0

50,0

60,0

70,0

85,0

40

3,20

-

-

-

-

-

-

-

-

-

-

-

50

4,00

3,32

-

-

-

-

-

-

-

-

-

-

63

5,04

4,20

3,50

3,00

-

-

-

-

-

-

-

-

80

6,40

5,32

4,45

3,85

3,20

2,63

-

-

-

-

-

-

100

8,00

6,65

5,54

4,75

4,00

3,32

2,73

-

-

-

-

-

125

10,00

8,32

6,92

5,95

5,00

4,16

3,43

2,94

-

-

-

-

160

12,80

10,65

8,86

7,60

6,40

5,34

4,45

3,80

3,20

-

-

-

200

-

13,35

11,10

9,50

8,00

6,67

5,55

4,76

4,00

3,32

-

-

250

-

-

13,90

11,90

10,00

8,35

6,95

5,95

5,00

4,16

3,53

2,92

315

-

-

-

-

12,60

10,50

8,80

7,50

6,30

5,25

4,50

3,72

400

-

-

-

-

-

13,32

11,12

9,51

8,00

6,67

5,70

4,70

500

-

-

-

-

-

-

13,90

11,95

10,00

8,33

7,15

5,86

630

-

-

-

-

-

-

-

15,00

12,60

10,50

9,00

7,44

800

-

-

-

-

-

-

-

-

-

13,35

11,40

9,40

1000

-

-

-

-

-

-

-

-

-

-

14,30

11,75

Таблица 3

Значения геометрической характеристики зацепления  для цепей типа 3 и 4 по ГОСТ 588-81

Размеры в мм

Шаг цепи t

Диаметр элемента зацепления Dц = d4

25

30

36

42

50

60

70

85

100

120

140

170

50

2,00

-

-

-

-

-

-

-

-

-

-

-

63

2,53

2,10

1,75

-

-

-

-

-

-

-

-

-

80

3,20

2,67

2,23

1,90

1,60

-

-

-

-

-

-

-

100

4,00

3,34

2,77

2,37

2,00

1,65

-

-

-

-

-

-

125

5,00

4,17

3,50

2,97

2,50

2,08

1,79

-

-

-

-

-

160

6,40

5,33

4,43

3,82

3,21

2,66

2,28

1,89

-

-

-

-

200

-

6,67

5,55

4,77

4,00

3,33

2,86

2,35

2,00

1,67

-

-

250

-

-

6,95

5,95

5,00

4,17

3,57

2,94

2,50

2,07

1,79

-

315

-

-

-

-

6,31

5,25

4,50

3,70

3,15

2,63

2,25

1,86

400

-

-

-

-

-

6,68

5,71

4,70

4,00

3,33

2,85

2,36

500

-

-

-

-

-

-

7,14

5,87

5,00

4,15

3,56

2,93

630

-

-

-

-

-

-

-

7,40

6,30

5,25

4,50

3,70

800

-

-

-

-

-

-

-

-

-

6,65

5,70

4,70

1000

-

-

-

-

-

-

-

-

-

-

7,15

5,88

Таблица 4

Значения геометрической характеристики зацепления  для цепей по ГОСТ 191-82

Размеры в мм

Шаг цепи t

Dц = df

λ

Шаг цепи t

Dц = df

λ

6

3,0

2,00

55

24

2,28

8

3,5

2,29

60

26

2,31

10

4,0

2,50

70

32,0

2,19

15

5,0

3,00

80

36

2,22

20

8,0

2,50

90

40

2,25

25

10,0

2,50

100

45

2,22

30

11,0

2,73

110

50

2,20

35

12,0

2,92

120

55

2,18

40

14,0

2,87

140

60

2,33

45

17,0

2,64

170

70

2,43

50

22,0

2,27

200

85

2,36

Таблица 5

Значения геометрической характеристики зацепления  для роликовых цепей по ГОСТ 13568-97

Размеры в мм

Тип цепи

Шаг цепи t

Диаметр элемента зацепления Dц = d3

λ

ПР

12,7

8,51

1,49

15,875

10,16

1,56

19,05

11,91

1,60

25,4

15,88

1,60

31,75

19,05

1,67

38,1

22,23

1,71

44,45

25,40

1,75

50,8

28,58

1,78

ПРД

31,75

10,16

3,12

38,0

15,88

2,39

50,8

15,88

3,20

Таблица 6

Значения диаметра делительной окружности dt в шагах

Число зубьев звездочки

dt

n = 1

n = 2

Одноходовая звездочка

Двухходовая звездочка

Двухзаходная звездочка

5

1,7013

-

-

6

2,0000

-

-

7

2,3048

-

-

8

2,6131

-

-

9

2,9238

-

-

10

3,2361

-

-

11

3,5495

-

-

12

3,8637

2,0000

-

13

4,1786

-

2,1525

14

4,4939

2,3047

-

15

4,8097

-

2,4586

16

5,1258

2,6131

-

17

5,4423

-

2,7695

18

5,7588

2,9238

-

19

6,0756

-

3,0798

20

6,3925

3,2361

-

21

6,7095

-

3,3913

22

7,0266

3,5494

-

23

7,3439

-

3,7070

24

7,6613

3,8637

-

25

7,9787

-

4,0211

26

8,2963

4,1786

-

27

8,6138

-

4,3362

28

8,9319

4,4940

-

29

9,2490

-

4,6507

30

9,5668

4,8097

-

31

9,8846

-

4,9662

32

10,2023

5,1258

-

33

10,5203

-

5,2883

34

10,8451

5,4431

-

35

11,1560

-

5,6017

36

11,4737

5,7508

-

37

11,7913

-

5,9166

38

12,1093

6,0755

-

39

12,4278

-

6,2841

40

12,7455

6,3925

-

41

13,0639

-

6,5509

42

13,3820

6,7095

-

43

13,6993

-

6,8680

44

14,0178

7,0266

-

45

14,3356

-

7,1853

46

14,6536

7,3439

-

47

14,9477

-

7,4962

48

15,2898

7,6613

-

49

15,6085

-

7,8136

50

15,9260

7,9787

-

51

16,2439

-

8,1380

52

16,5616

8,2962

-

53

16,8809

-

8,4560

54

17,1984

8,6138

-

55

17,5163

-

8,7739

56

17,8354

8,9314

-

57

18,1535

-

9,0890

58

18,4717

9,2492

-

59

18,7893

-

9,4063

60

19,1073

9,5668

-

Таблица 7

Значения коэффициента числа зубьев Kz

Число зубьев

Kz

n = 1

n = 2

Одноходовая звездочка

Двухходовая звездочка

Двухзаходная звездочка

5

1,38

-

-

6

1,73

-

-

7

2,08

-

-

8

2,41

-

-

9

2,75

-

-

10

3,08

-

-

11

3,41

-

-

12

3,73

1,87

-

13

4,06

-

2,03

14

4,38

2,19

-

15

4,70

-

2,35

16

5,03

2,51

-

17

5,35

-

2,67

18

5,67

2,87

-

19

5,99

-

3,00

20

6,31

3,16

-

21

6,63

-

3,32

22

6,96

3,48

-

23

7,28

-

3,64

24

7,60

3,80

-

25

7,92

-

3,96

26

8,24

4,12

-

27

8,56

-

4,28

28

8,88

4,44

-

29

9,19

-

4,60

30

9,51

4,76

-

31

9,83

-

4,92

32

10,15

5,08

-

33

10,47

-

5,24

34

10,79

5,40

-

35

11,11

-

5,56

36

11,43

5,72

-

37

11,75

-

5,87

38

12,07

6,03

-

39

12,39

-

6,19

40

12,71

6,35

-

41

13,05

-

6,51

42

13,34

6,67

-

43

13,66

-

6,83

44

13,98

6,99

-

45

14,30

-

7,15

46

14,62

7,31

-

47

14,97

-

7,47

48

15,26

7,63

-

49

15,58

-

7,79

50

15,89

7,90

-

51

16,21

-

8,11

52

16,53

8,27

-

53

16,85

-

8,43

54

17,17

8,58

-

55

17,49

-

8,74

56

17,81

8,90

-

57

18,13

-

9,06

58

18,44

9,22

-

59

18,76

-

9,38

60

19,08

9,54

-

ПРИЛОЖЕНИЕ 2

Рекомендуемое

РАСЧЕТ И ПОСТРОЕНИЕ ПРОФИЛЯ ИНСТРУМЕНТА ДЛЯ НАРЕЗАНИЯ ЗУБЬЕВ ЗВЕЗДОЧЕК НА МЕТАЛЛОРЕЖУЩИХ СТАНКАХ

1. Расчет и построение исходного профиля инструмента для нарезания зубьев звездочек типов 1 и 2 должны производиться в соответствии с черт. 1, 2 и табл. 1.

Построение профиля инструмента (спаренная фреза) для нарезания зубьев одноходовых звездочек с геометрической характеристикой зацепления λ £ 2,2

Черт. 1

Построение профиля инструмента (спаренная фреза) для нарезания зубьев одноходовых звездочек с геометрической характеристикой зацепления λ > 2,2

Черт. 2

Таблица 1

Основные зависимости для расчета и построения профиля инструмента для нарезания зубьев звездочек типов 1 - 3 (черт. 1 - 4)

Наименование параметра

Обозначение

Расчетная формула

Расстояние между центрами скругления спаренной фрезы (черт. 1, 2)

tr

Высота зуба звездочек типов 1 и 2 - глубина врезания (черт. 1, 2)

hy

Высота зуба звездочек типов 1 и 3 - глубина врезания (черт. 3, 4)

hi

hi ³ 0,5(De - Di)

Диаметр делительной окружности

dд

По табл. 1 и 2 настоящего стандарта

Диаметр наружной окружности

De

Диаметр окружности впадин

Di

Радиус впадины зубьев

r

Смещение центров дуг впадин

е

Половина угла заострения зуба

g

Радиус закругления головки зуба при λ < 2,2

ri

По табл. 1 настоящего стандарта

Угол впадины зуба - угол фрезы

b

2. Расчет и построение исходного профиля инструмента для нарезания зубьев звездочек типа 3 должны производиться в соответствии с черт. 3 и табл. 1.

Построение профиля инструмента для нарезания зубьев двухходовых и двухзаходных звездочек

Черт. 3

3. Допускается построение профиля инструмента для одноходовых звездочек при λ > 2,2 выполнять по черт. 3 и при λ £ 2,2 по черт. 4.

Построение профиля инструмента для нарезания зубьев одноходовых звездочек с геометрической характеристикой зацепления λ £ 2,2

Черт. 4

4. Для нарезания звездочек, применяемых в передачах, работающих в загрязненных средах, допускается применение стандартных дисковых фрез.

5. Расчет и порядок нарезания зубьев звездочек типов 2 и 3 стандартными дисковыми фрезами следует производить в соответствии с черт. 5 и табл. 2.

Порядок нарезания граней зубьев звездочек типов 2 и 3 стандартной дисковой фрезой

Нарезание первой грани

Нарезание второй грани

Черт. 5

Таблица 2

Основные расчетные зависимости для нарезания зубьев звездочек типов 2 и 3 стандартными дисковыми фрезами (черт. 5)

Наименование параметра

Обозначение

Расчетная формула

Смещение оси заготовки относительно торца фрезы

b

b = 0,5[dд · sin (j + g - ρ) - Dц]

Угол смещения центров впадин

ρ

Глубина врезания фрезы

hy

b = 0,5[De - dд · cos (j + g - ρ) + Dц]

Ширина дисковой фрезы

В

В £ 0,5Dц

Половина углового шага звездочки

j

Диаметр делительной окружности

dд

По табл. 1 и 2 настоящего стандарта

Диаметр наружной окружности

De

Диаметр окружности впадин

Di

Диаметр элемента зацепления цепей

Dц

Смещение центров дуг впадин

e

Половина угла заострения зуба

g

ПРИЛОЖЕНИЯ 1, 2. (Измененная редакция, Изм. № 1).



СОДЕРЖАНИЕ







© 2013 Ёшкин Кот :-)
