ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВОЛОКИ-ЗАГОТОВКИ
ИЗ ТВЕРДЫХ СПЕЧЕННЫХ СПЛАВОВ
ДЛЯ ВОЛОЧЕНИЯ ШЕСТИГРАННЫХ ПРУТКОВ
Формы и размеры
ГОСТ 5426-76
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ВОЛОКИ-ЗАГОТОВКИ ИЗ ТВЕРДЫХ СПЕЧЕННЫХ СПЛАВОВ ДЛЯ ВОЛОЧЕНИЯ ШЕСТИГРАННЫХ ПРУТКОВ Формы и размеры Die blanks of sintered hardmetals for drawing hexagonal rods. Shape and dimensions |
ГОСТ Взамен |
* Переиздание (июль 1988 г.) с Изменением № 1, утвержденным в августе 1982 г. (ИУС 12-82)
Постановлением Государственного комитета стандартов Совета Министров СССР от 5 февраля 1976 г. № 344 срок введения установлен
с 01.01.78
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на волоки-заготовки из твердых спеченных сплавов для волочения шестигранных прутков из черных и цветных металлов.

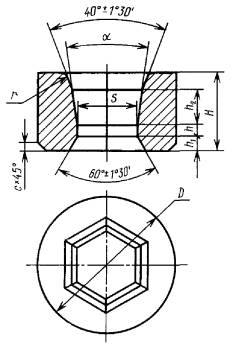

2. Форма и размеры волок-заготовок должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Применяемость |
S |
D |
н |
h |
h1 |
h2 |
r |
с |
a |
Масса, г (для сплава плотностью 14,6 г/см3), не более |
|||||
|
Номин |
Пред. откл. |
Номин. |
Пред. откл. |
Номин |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||
|
1980-0301 |
|
2,9 |
-0,35 |
30 |
±0,7 |
21 |
±0,7 |
1,5 |
2,0 |
10,5 |
3 |
1,5 |
16° |
±1° |
207 |
|
1980-0302 |
|
3,9 |
204 |
||||||||||||
|
1980-0303 |
|
4,4 |
202 |
||||||||||||
|
1980-0304 |
|
4,9 |
200 |
||||||||||||
|
1980-0305 |
|
5,4 |
198 |
||||||||||||
|
1980-0306 |
|
5,9 |
2,0 |
197 |
|||||||||||
|
1980-0307 |
|
6,9 |
-0,45 |
30 |
±0,7 |
21 |
±0,7 |
3,0 |
3,0 |
11,5 |
3 |
1,5 |
16 |
±1 |
195 |
|
1980-0308 |
|
7,9 |
191 |
||||||||||||
|
1980-0309 |
|
8,9 |
185 |
||||||||||||
|
1980-0311 |
|
9,9 |
179 |
||||||||||||
|
1980-0312 |
|
10,9 |
-0,50 |
173 |
|||||||||||
|
1980-0313 |
|
11,9 |
35 |
±1,0 |
25 |
±0,7 |
3,5 |
13,5 |
4 |
2,0 |
286 |
||||
|
1980-0314 |
|
12,9 |
276 |
||||||||||||
|
1980-0315 |
|
13,9 |
266 |
||||||||||||
|
1980-0316 |
|
14,9 |
256 |
||||||||||||
|
1980-0317 |
|
15,9 |
45 |
4,0 |
13,0 |
475 |
|||||||||
|
1980-0318 |
|
16,9 |
463 |
||||||||||||
|
1980-0319 |
|
17,9 |
451 |
||||||||||||
|
1980-0321 |
|
18,9 |
438 |
||||||||||||
|
1980-0322 |
|
19,9 20,9 |
-0,80 |
50 |
28 |
5,0 |
4,0 |
14,0 |
5 |
626 |
|||||
|
1980-0323 |
|
610 |
|||||||||||||
|
1980-0324 |
|
21,9 |
593 |
||||||||||||
|
1980-0325 |
|
23,9 |
557 |
||||||||||||
|
1980-0326 |
|
24,9 |
±1 |
538 |
|||||||||||
|
1980-0327 |
|
25,9 |
519 |
||||||||||||
|
1980-0328 |
|
26,9 |
60 |
±1,2 |
30 |
±1,0 |
6,0 |
4,5 |
2,5 |
18 |
906 |
||||
|
1980-0329 |
|
27,9 |
883 |
||||||||||||
|
1980-0331 |
|
29,8 |
853 |
||||||||||||
|
1980-0332 |
|
31,8 |
-0,90 |
787 |
|||||||||||
|
1980-0333 |
|
33,8 |
65 |
35 |
±1,5 |
5,0 |
16,0 |
1079 |
|||||||
|
1980-0334 |
|
35,8 |
1012 |
||||||||||||
|
1980-0335 |
|
37,6 |
948 |
||||||||||||
|
1980-0336 |
|
39,6 |
-1,50 |
80 |
7,0 |
6 |
1744 |
||||||||
|
1980-0337 |
|
40,6 |
1718 |
||||||||||||
|
1980-0338 |
|
41,6 |
1680 |
||||||||||||
|
1980-0339 |
|
44,6 |
90 |
±1,5 |
40 |
±2,0 |
2501 |
||||||||
|
1980-0341 |
|
45,6 |
2451 |
||||||||||||
|
1980-0342 |
|
47,6 |
2348 |
||||||||||||
|
1980-0343 |
|
49,6 |
2242 |
||||||||||||
|
1980-0344 |
|
52,6 |
110 |
±2,0 |
3908 |
||||||||||
|
1980-0345 |
|
54,6 |
3791 |
||||||||||||
|
1980-0346 |
|
55,6 |
3731 |
||||||||||||
|
1980-0347 |
|
59,6 |
3481 |
||||||||||||
|
1980-0348 |
|
62,6 |
3283 |
||||||||||||
|
1980-0349 |
|
64,6 |
3146 |
||||||||||||
Пример условного обозначения волока-заготовки из сплава ВК8 с номинальным размером S = 15,9 мм:
Волок-заготовка 1980-0317 ВК8 ГОСТ 5426-76
3. В местах перехода выходного конуса на торец волок-заготовок допускаются округления радиусом равным линейному размеру фаски.
4. Допускается скругление ребер шестигранника радиусом не более 1,5 мм.
5. Волоки-заготовки должны изготавливаться из твердых спеченных сплавов марок ВК6, ВК8, ВК10 по ГОСТ 3882-74.
Волоки-заготовки 1980-0336 ÷ 1980-0349 допускается изготавливать из сплава ВК15. Плотность твердого сплава для названных волок-заготовок должна быть в пределах:
ВК6 - 14,8 ÷ 15,2 г/см3,
ВК8 - 14,7 ÷ 15,1 г/см3,
ВК10 - 14,4 ÷ 14,9 г/см3,
ВК15 - 13,9 ÷ 14,6 г/см3.
6. Технические требования, правила приемки, методы испытания и контроля - по ГОСТ 2330-76.
7. Маркировка и упаковка, транспортирование и хранение - по ГОСТ 19106-73.
