МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПРОФИЛЬ ДВУТАВРОВЫЙ № 19 ДЛЯ ХРЕБТОВОЙ БАЛКИ Сортамент I-beam section No. 19 for centre girder. Dimensions |
ГОСТ |
Дата введения 01.07.91
Настоящий стандарт распространяется на горячекатаный двутавровый профиль № 19 для хребтовой балки вагонов.

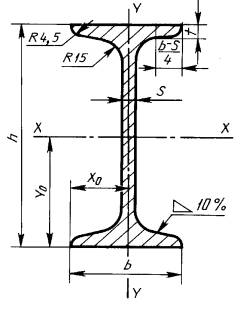

1. Размеры, предельные отклонения, площадь поперечного сечения, масса 1 м длины профиля и справочные значения должны соответствовать приведенным на чертеже и в табл. 1, 2.
Таблица 1
|
Точность изготовления |
Размер и предельное отклонение, мм |
||||||||
|
h |
b |
s |
t |
||||||
|
номин. |
пред. откл. |
номин. |
пред. откл. |
номин. |
пред. откл. |
номин. |
пред. откл. |
||
|
Обычная (В) |
190 |
+3,0 -2,5 |
75 |
+2,0 -4,0 |
9 |
+0,4 -1,0 |
9 |
-0,54 |
|
|
Повышенная (Б) |
190 |
±2,0 |
75 |
±2,0 |
9 |
+0,4 -1,0 |
9 |
-0,54 |
|
Таблица 2
|
Площадь поперечного сечения, см2 |
Масса 1 м, кг |
Справочное значение величины |
|||||
|
Ix |
Iy |
Wx |
Wy |
||||
|
Верх |
Низ |
Левая |
Правая |
||||
|
см4 |
см3 |
||||||
|
30,37 |
23,84 |
1576,70 |
58,50 |
166,0 |
166,0 |
15,6 |
15,6 |
2. Плюсовые отклонения по толщине полок ограничиваются допуском по массе. Отклонения по массе 1 м двутавра не должны превышать плюс 3 минус 5 % номинального
значения, приведенного в табл. 2.
3. Уклон наружных граней полок не должен превышать 1,25 %.
4. Прогиб стенки по высоте не должен превышать 1,05 мм.
5. Кривизна двутавра в горизонтальной и вертикальной плоскостях не должна превышать 0,2 % длины.
6. Скручивание двутавра не допускается.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.06.90 № 1762
3. ВЗАМЕН ГОСТ 5267.5-78
4. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)
5. ПЕРЕИЗДАНИЕ
