БАНДАЖИ ЧЕРНОВЫЕ ДЛЯ ВАГОНОВ
И ТЕНДЕРОВ ЖЕЛЕЗНЫХ ДОРОГ
КОЛЕИ 1520 мм

РАЗМЕРЫ

ГОСТ 5000-83





ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва





ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Министерством путей сообщения

В.Г. Иноземцев, Н.Н. Каменев, В.В. Титов ВНЕСЕН Министерством путей сообщения

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.09.83 № 4542

3. ВЗАМЕН ГОСТ 5000-49

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

7. ПЕРЕИЗДАНИЕ (июнь 1998 г.) с Изменением № 1, утвержденным в марте 1990 г. (ИУС 6-90)





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАНДАЖИ ЧЕРНОВЫЕ ДЛЯ ВАГОНОВ И ТЕНДЕРОВ ЖЕЛЕЗНЫХ ДОРОГ КОЛЕИ 1520 мм Размеры Rough tyres for railway cars and tenders of 1520 mm gauge. Dimensions

ГОСТ 5000-83

Дата введения 01.01.85

1. Настоящий стандарт распространяется на черновые бандажи (далее - бандажи) для колесных пар моторных вагонов электро- и дизель-поездов и тендеров железных дорог колеи 1520 мм.

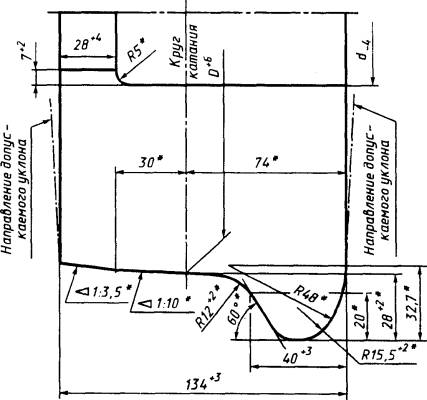

2. Размеры бандажей и их масса должны соответствовать приведенным на чертеже и в таблице.

Размеры в мм

Внутренний диаметр	Диаметр по кругу катания	Масса теоретическая, кг
890	1056	306
870	1036	300
840	1006	291
810	976	281
790	956	275
740	906	260
690	856	244

________

* Размеры для инструмента

Пример обозначения бандажа внутренним диаметром 890 мм марки 2 по ГОСТ 398:

Допускаются:

- на внутренней боковой поверхности уклон не более 1 °, на наружной - не более 0,5 ° с соответствующим увеличением ширины;

- допуск овальности бандажа по кругу катания - 2 мм (полуразность диаметров);

- разность толщины бандажа - не более 3 мм;

- притупление углов профиля по кругу катания в виде скруглений радиусом не более 6 мм или фасок того же размера, по внутреннему диаметру - не более 1 мм;

- заусенцы по внутреннему диаметру шириной и высотой не более 3 мм.

(Измененная редакция, Изм. № 1).

3. Ширина бандажа должна быть проверена вне мест расположения знаков маркировки на расстоянии не менее 100 мм от ее крайних знаков.

4. Масса теоретическая бандажей определена расчетом по номинальным размерам с учетом среднего поля допусков.

5. Номинальные размеры чистовых бандажей приведены в приложении.

6. Технические требования, правила приемки, методы контроля, маркировка, транспортирование и гарантии изготовителя - по ГОСТ 398.

ПРИЛОЖЕНИЕ
Справочное

НОМИНАЛЬНЫЕ РАЗМЕРЫ ЧИСТОВЫХ БАНДАЖЕЙ

мм

Диаметр		Ширина
внутренний	по кругу катания
900	1050	130
880	1030
850	1000
820	970
800	950
750	900
700	850
