ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАРТОН ЭЛЕКТРОИЗОЛЯЦИОННЫЙ ДЛЯ ТРАНСФОРМАТОРОВ И АППАРАТОВ С МАСЛЯНЫМ ЗАПОЛНЕНИЕМ

Технические условия

Electroinsulating board for transformers and apparatus charged with oil. Specifications

ГОСТ
4194-88

Срок действия с 01.01.90

до 01.01.95

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на электроизоляционный картон, предназначенный для использования в трансформаторах, в аппаратах и в другом электрооборудовании с масляным заполнением при рабочей температуре до 105 °С включительно, изготовляемый для нужд народного хозяйства и для экспорта.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Картон должен изготовляться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Картон должен изготовляться марок AM, А, Б, В и Г. Характеристика и назначение марок картона приведены в приложении.

1.2.2. Картон марок AM, А и Б должен изготовляться в листах размером 1000´1020, 1500´1020, 3000´2000, 3000´4000 мм, картон марки В - в листах размерами 3200´2100, 3200´4200, 3200´6300 мм.

Размеры листа 1020, 2000, 2100, 4000, 4200 и 6300 мм должны совпадать с машинным направлением картона. Предельные отклонения размеров листа не должны превышать ±1,0 %.

Картон марки Г должен изготовляться в рулонах шириной 1000 мм. Предельные отклонения по ширине рулона не должны превышать ±5 мм.

По требованию потребителя картон в листах может быть изготовлен других размеров, в рулонах - другой ширины.

1.2.3. Условное обозначение электроизоляционного картона должно содержать: марку, толщину, размеры листа (ширину рулона) и обозначение настоящего стандарта.

Пример условного обозначения электроизоляционного картона марки Б толщиной 3,00 мм и размерами листа 3000´4000 мм:

Картон Б-3, 0-3000´4000 ГОСТ 4194-88

1.3. Характеристики

1.3.1. Показатели качества картона должны соответствовать нормам, приведенным в таблице.

1.3.2. Картон марок AM, А и Б должен изготовляться каландрированным, марок В и Г - машинной гладкости; с ровными обрезными кромками.

1.3.3. Поверхность картона должна быть без пятен, сквозных отверстий, металлических и минеральных включений, видимых невооруженным глазом.

1.3.4. На поверхности листового картона не допускаются следующие дефекты: вмятины и утолщения, если толщина картона на месте указанных дефектов превышает ±20 % от значений, указанных в стандарте, а площадь их превышает 0,1 % от площади листа; задиры, полосы, складки, отпечатки от дефектов одежды картоноделательной машины, если толщина картона в местах дефектов имеет отклонение более чем ±7 % от значений, указанных в стандарте, и общая площадь повреждений превышает 5 % от площади листа.

На поверхности картона марок AM и А допускается не более трех задиров площадью более 10 см2 каждый на листе размером 3000´4000 мм. Масса таких листов не должна превышать 15 % от партии.

1.3.5. В рулонном картоне допускаются перечисленные в п. 1.3.4 малозаметные дефекты, если показатель этих дефектов, определенный по ГОСТ 13525.5-68, не превышает 5 %.

1.4. Маркировка

1.4.1. Маркировка картона - по ГОСТ 7691-81 с дополнением: по требованию потребителя картон различных марок маркируется красками различных цветов.

1.5. Упаковка

1.5.1. Упаковка картона по ГОСТ 7691-81 со следующими дополнениями.

Кипы картона марки В размером 3200´2100 мм упаковывают одним из следующих способов.

(Новая редакция, Изм. 1, 2).

1.5.1.1. Кипа должна быть обернута со всех сторон в один слой полиэтиленовой пленки по ГОСТ 10354-82 и два слоя оберточной бумаги по ГОСТ 8273-75.

Кипа должна быть уложена между находящимися сверху щитом (черт. 1) и снизу - поддоном (черт. 2) и затянута нагартованной стальной упаковочной лентой по ГОСТ 3560-73 размером 0,7´30 мм в направлении размера 3200 мм в три пояса. Масса нетто упакованной кипы должна быть не более 3000 кг.

1.5.1.2. Кипа, обернутая со всех сторон в один слой полиэтиленовой пленки по ГОСТ 10354-82 и два слоя оберточной бумаги по ГОСТ 8273-75, должна быть покрыта сверху и снизу одним листом некондиционного картона с защитой боковых граней уголками из некондиционного картона и затянута нагартованной стальной упаковочной лентой размерам 0,7´30 мм по ГОСТ 3560-73 в направлении размера 2100 мм в пять поясов, как показано на черт. 3. Масса нетто упакованной кипы должна быть не более 3000 кг

1.5.1.1, 1.5.1.2. (Введены дополнительно, Изм. № 2).

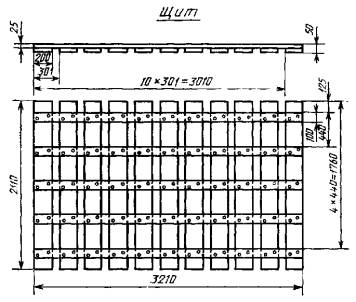

Черт. 1

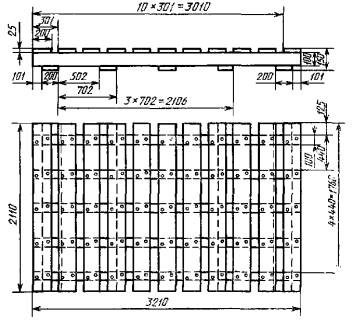

Поддон

Черт. 2

Черт. 1, 2. (Введены дополнительно, Изм. № 1).

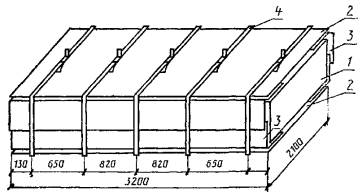

1 - кипа картона; 2 - лист некондиционного картона; 3 - лист некондиционного картона в виде уголка; 4 - упаковочная лента

Черт. 3

Черт. 3. (Введен дополнительно, Изм. № 2).

Наименование показателя

Норма для картона марки

Метод испытания

AM

А

Б

В

Г

1. Состав по волокну, %











По ГОСТ 7500-85

целлюлозы сульфатной небеленой по ГОСТ 12765-88

70 - 75

100

100

100

100

целлюлозы хлопковой по ГОСТ 595-79 или линта хлопкового типа 3 по ГОСТ 3818.0-72

25 - 30

-

-

-

-

2. Толщина, мм

-

-

-

-

0,50 ± 0,05

По ГОСТ 27015-86

-

-

1,00 ± 0,10

-

-

-

-

-

1,20 ± 0,09

-

-

-

1,50 ± 0,10

-

-

-

-

-

1,60 ± 0,11

-

2,00 ± 0,15

2,00 ± 0,15

2,00 ± 0,15

2,00 ± 0,10

-

2,50 ± 0,15

2,50 ± 0,15

2,50 ± 0,15

2,50 ± 0,12

-

3,00 ± 0,20

3,00 ± 0,20

3,00 ± 0,20

3,00 ± 0,15

-

-

-

4,00 ± 0,30

4,00 ± 0,20

-

-

-

5,00 ± 0,35

-

-

-

-

6,00 ± 0,40

6,00 ± 0,30

-

-

-

-

8,00 ± 0,40

-

3. Плотность, г/см3, для картона толщиной, мм:











По ГОСТ 27015-86

0,50

-

-

-

-

0,90 - 1,15

1,00; 1,50

-

-

0,95 - 1,15

-

-

1,20; 1,60

-

-

-

1,10 - 1,25

-

2,00; 2,50; 3,00

0,85 - 1,00

0,90 - 1,00

1,00 - 1,15

1,20 - 1,35

-

4,00; 5,00; 6,00; 8,00

-

-

1,00 - 1,20

1,20 - 1,35

-

4. Предел прочности при растяжении, МПа (кгс/мм2), не менее:











По ГОСТ 13525.1-79 и п. 3.4 настоящего стандарта

в машинном направлении для картона толщиной, мм:











от 0,50 до 6,00 включ.

60 (6,0)

60 (6,0)

80 (8,0)

-

70 (7,0)

1,20; 1,60

-

-

-

110 (11,0)

-

от 2,00 до 8,00 включ.

-

-

-

120 (12,0)

-

в поперечном направлении, для картона толщиной, мм:











от 0,50 до 6,00 включ.

40 (4,0)

40 (4,0)

50 (5,0)

-

35 (3,5)

1,20; 1,60

-

-

-

80 (8,0)

-

от 2,00 до 8,00 включ.

-

-

-

90 (9,0)

-

5. Впитываемость масла, %, не менее

30

25

15

8

-

По ГОСТ 13648.5-78 и п. 3.5 настоящего стандарта

6. Удельная электрическая проводимость водной вытяжки, мкСм/см, не более:











По ГОСТ 8552-88

при модуле 1:50

45

45

45

50

45

при модуле 1:20

90

90

90

100

90

7. Линейная деформация, %, не более:











По ГОСТ 12057-81 и п. 3.6 настоящего стандарта

в машинном направлении

0,7

0,7

0,8

0,5

-

в поперечном направлении

1,0

1,0

1,1

0,7

-

по толщине

5,0

5,0

5,0

4,0

-

8. Массовая доля золы, %, не более

0,7

0,7

0,7

0,7

0,9

По ГОСТ 7629-77 и п. 3.7 настоящего стандарта

9. Сжимаемость на воздухе, %, не более, для картона толщиной, мм:











По ГОСТ 12268-79 и п. 3.8 настоящего стандарта

от 1,00 до 6,00 включ.

-

-

12

-

-

1,20; 1,60

-

-

-

8,0

-

2,00

-

-

-

5,5

-

от 2,50 до 8,00 включ.

-

-

-

5,0

-

10. Испытательное напряжение, кВ, не менее, для картона толщиной, мм:











По ГОСТ 12268-79

0,50

-

-

-

-

19

1,00

-

-

31

-

-

1,20

-

-

-

33

-

1,50

-

-

43

-

-

1,60

-

-

-

42

-

2,00

40

40

53

53

-

2,50

45

45

61

65

-

3,00

50

50

66

70

-

4,00

-

-

76

-

-

5,00

-

-

84

-

-

6,00

-

-

90

-

-

11. Стойкость к воздействию поверхностных разрядов, мин, не менее:











По ГОСТ 12268-79

средняя

35

20

14

-

-

минимальная

23

16

10

-

-

12. Влажность, %, не более для картона толщиной, мм:











По ГОСТ 13525.19-79

от 0,50 до 1,60 включ.

-

-

10,0

7,0

10,0

св. 1,60

8,5

8,5

8,5

7,0

-

(Измененная редакция, Изм. № 1, 2).

2. ПРИЕМКА

2.1. Определение партии и объем выборки - по ГОСТ 8047-78.

2.2. Показатель удельной электрической проводимости водной вытяжки изготовитель определяет периодически не реже одного раза в квартал, а также по требованию потребителя.

2.3. Показатель сжимаемости на воздухе изготовитель определяет периодически не реже одного раза в неделю.

2.4. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания на удвоенной выборке. Результаты повторных испытаний распространяются на всю партию.

2.5. Количество и размеры внешних дефектов для листового картона определяют на каждом листе партии.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Отбор проб и подготовка образцов к испытаниям - по ГОСТ 8047-78.

3.2. Кондиционирование образцов картона перед испытаниями и испытания проводят по ГОСТ 13523-78 при относительной влажности воздуха (50 ± 2) % и температуре (23 ± 1) °С. Продолжительность кондиционирования должна быть не менее для картона толщиной:

0,50 мм......................................................... 16 ч;

От 1,00 до 2,00 мм включ.                          24 ч;

От 2,50 до 4,00 мм включ.                          48 ч;

Св. 4,00 мм.................................................. 72 ч.

3.3. Определение размеров листа и ширины рулона - по ГОСТ 21102-80, машинного направления картона - по ГОСТ 7585-74.

3.4. При определении предела прочности при растяжении ширина образцов картона должна быть 15 - 50 мм.

3.5. Определение впитываемости при полном погружении проводят по разности между массой высушенного образца картона до и после погружения в масло, отнесенной к массе высушенного образца до погружения в масло.

Сушку и пропитку трансформаторным маслом проводят при остаточном давлении не выше 1,33 кПа (10 мм рт. ст.). Образцы сушат при температуре (100 ± 5) °С, пропитывают при температуре (90 ± 5) °С.

Продолжительность сушки и пропитки образцов - по ГОСТ 12268-79.

Для пропитки применяют трансформаторное масло по ГОСТ 982-80, или ГОСТ 10121-76, или по ТУ 38.101.1025-85, или ТУ 38.101.890-80.

3.6. Линейную деформацию (Д0) определяют после кондиционирования и высушивания образцов картона до постоянной массы при температуре 100 - 105 °С. Допускается определять линейную деформацию без кондиционирования образцов картона перед сушкой. Полученные результаты при этом пересчитывают на 7 %-ную влажность по формуле

где Д - показатель линейной деформации при фактической влажности, %;

7 - коэффициент пересчета линейной деформации на 7 %-ную влажность картона;

w - фактическая влажность картона, %.

3.7. При определении массовой доли золы в картоне температура прокаливания должна быть (800 ± 25) °С.

3.8. Показатель сжимаемости на воздухе определяют для картона плотностью более 1,00 г/см3. Определение проводят после сушки образцов картона под давлением 20,0 МПа (200 кгс/см2).

3.9. Размеры внешних дефектов определяют металлической линейкой по ГОСТ 427-75 с ценой деления 1 мм.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение - по ГОСТ 7691-81 с дополнением:

картон с размерами листа свыше 1500 мм транспортируется в открытых транспортных средствах, защищенным от атмосферных осадков (брезентом, полиэтиленовой пленкой и др.).

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие картона требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

5.2. Гарантийный срок хранения картона - 5 лет со дня изготовления.

ПРИЛОЖЕНИЕ

Рекомендуемое

НАЗНАЧЕНИЕ МАРОК КАРТОНА

AM - с высокой стойкостью к воздействию поверхностных разрядов для изготовления деталей главной изоляции высоковольтных трансформаторов и аппаратов напряжением от 750 кВ и выше, для изготовления прессованных шайб трансформаторов всех классов напряжения;

А - для изготовления деталей главной изоляции трансформаторов и аппаратов напряжением до 750 кВ;

Б - высокой электрической прочности для изготовления деталей главной изоляции трансформаторов напряжением до 220 кВ, для деталей уравнительной и ярмовой изоляции и для изготовления склеенных деталей трансформаторов всех классов напряжения, а также для изоляции в другом электрооборудовании с масляным заполнением;

В - повышенной плотности, малой сжимаемости под давлением и высокой электрической прочности для деталей изоляции трансформаторов, аппаратов и другого электротехнического оборудования с масляным заполнением, а также для изготовления склеенного картона и склеенных деталей;

Г - средней плотности, для изоляции электрооборудования с масляным заполнением.

Картон всех марок может быть использован для изоляции электроизделий, работающих в воздушной среде при температуре до 90 °С включительно.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР

ИСПОЛНИТЕЛИ

А.Н. Разумов, канд. техн. наук (руководитель темы); А.В. Рябков, канд. техн. наук; Ю.А. Борисов, В.В. Хакимова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15.09.88 № 3152

3. Срок первой проверки - 1993 г.

Периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 4194-83

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ I
