ГОСТ 4090-69

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ШАЙБЫ ПОДВЕСНЫЕ

Конструкция







Москва
Стандартинформ
2006





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШАЙБЫ ПОДВЕСНЫЕ

Конструкция

Suspended washers.
Construction

ГОСТ
4090-69

Взамен
ГОСТ 4090-57

Издание с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС № 9-80, 7-89).

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена

01.07.70

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1029



Настоящий стандарт распространяется на подвесные шайбы, предназначенные для станочных приспособлений.

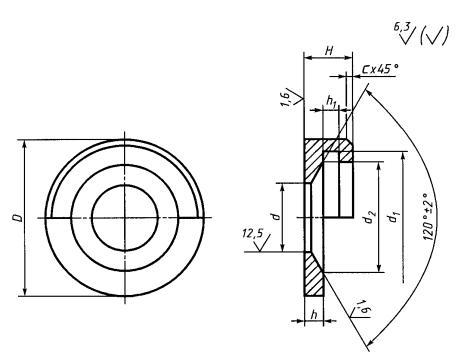

1. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение шайб

Применяемость

Под стержень диаметром

D

Н

d

d1

d2

h

h1

с

Масса, кг ≈

7019-0601



6

19

6

6,б

15

12,0

2,5

2,0

0,6

0,005

7019-0602



8

22

7

9,0

18

14,5

3,0

2,5

0,009

7019-0603



10

25

8

11,0

21

17,0

3,0

1,0

0,012

7019-0604



12

34

11

13,0

28

22,0

4,0

4,5

0,032

7019-0605



16

40

12

17,0

34

28,0

4,5

0,045

7019-0606



20

48

14

22,0

40

32,0

6,0

5,0

1,6

0,085

7019-0607



24

53

16

26,0

45

36,0

7,0

6,0

0,116

7019-0608



30

65

18

33,0

56

48,0

8,0

2,0

0,183

7019-0609



36

78

22

39,0

67

56,0

10,0

8,0

0,334

Пример условного обозначения подвесной шайбы под стержень диаметром 6 мм:

Шайба 7019-0601 ГОСТ 4090-69

(Измененная редакция, Изм. № 1, 2).

2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость - 40-45 HRC.

4. Неуказанные предельные отклонения размеров: .

(Измененная редакция, Изм. № 1, 2).

5. (Исключен, Изм. № 1).

6. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

(Измененная редакция, Изм. № 2).

7. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии шайб одного типоразмера.

8. Пример применения подвесных шайб указан в приложении.

(Введены дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ
Справочное

ПРИМЕР ПРИМЕНЕНИЯ подвесных шайб
