ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФРЕЗЫ ДИСКОВЫЕ ПАЗОВЫЕ
ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ
3964-69
(СТ СЭВ 573-86)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ФРЕЗЫ ДИСКОВЫЕ ПАЗОВЫЕ Основные размеры Slot milling cutters. |
ГОСТ (СТ СЭВ 573-86) |
Дата введения 01.01.70
Несоблюдение стандарта преследуется по закону

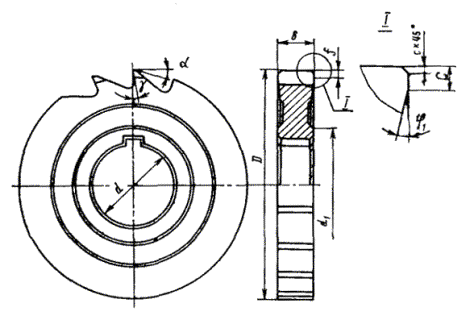

1. Основные размеры фрез должны соответствовать указанным на чертеже и в табл. 1.
Примечание. Допускается замена фаски с×45° радиусом R, равным с.
Таблица 1
Размеры, мм
|
Применяемость |
D js 16 |
B |
d Н7 |
d1, не менее |
Число зубьев z |
f, не более |
с, не более |
|
|
2250-0001 |
|
50 |
3 |
16 |
27 |
14 |
1,0 |
0,1 |
|
2250-0002 |
|
4 |
||||||
|
2250-0003 |
|
5 |
0,2 |
|||||
|
2250-0004 |
|
6 |
||||||
|
2250-0101 |
|
8 |
||||||
|
2250-0102 |
|
10 |
0,3 |
|||||
|
2250-0103 |
|
63 |
4 |
22 |
34 |
16 |
0,1 |
|
|
2250-0005 |
|
5 |
0,2 |
|||||
|
2250-0006 |
|
6 |
||||||
|
2250-0007 |
|
8 |
||||||
|
2250-0104 |
|
10 |
0,3 |
|||||
|
2250-0105 |
|
12 |
||||||
|
2250-0106 |
|
14 |
||||||
|
2250-0107 |
|
80 |
5 |
27 |
41 |
18 |
1,5 |
0,2 |
|
2250-0108 |
|
6 |
||||||
|
2250-0008 |
|
8 |
||||||
|
2250-0009 |
|
10 |
0,3 |
|||||
|
2250-0010 |
|
12 |
||||||
|
2250-0109 |
|
14 |
||||||
|
2250-0111 |
|
16 |
||||||
|
2250-0112 |
|
18 |
||||||
|
2250-0113 |
|
100 |
6 |
32 |
47 |
20 |
0,2 |
|
|
2250-0114 |
|
8 |
0,3 |
|||||
|
2250-0011 |
|
10 |
||||||
|
2250-0012 |
|
12 |
||||||
|
2250-0013 |
|
14 |
||||||
|
2250-0014 |
|
16 |
||||||
|
2250-0115 |
|
18 |
22 |
|||||
|
2250-0116 |
|
20 |
0,5 |
|||||
|
2250-0117 |
|
22 |
||||||
|
2250-0118 |
|
25 |
||||||
|
2250-0015 |
|
125 |
8 |
0,2 |
||||
|
2250-0119 |
|
10 |
0,3 |
|||||
|
2250-0016 |
|
12 |
||||||
|
2250-0121 |
|
14 |
||||||
|
2250-0017 |
|
16 |
||||||
|
2260-0122 |
|
18 |
||||||
|
2250-0018 |
|
20 |
0,5 |
|||||
|
2250-0123 |
|
22 |
||||||
|
2250-0019 |
|
25 |
||||||
|
2250-0124 |
|
160 |
10 |
40 |
55 |
24 |
0,3 |
|
|
2250-0125 |
|
12 |
||||||
|
2250-0126 |
|
14 |
||||||
|
2250-0127 |
|
16 |
||||||
|
2250-0128 |
|
18 |
||||||
|
2250-0129 |
|
20 |
0,5 |
|||||
|
2250-0131 |
|
22 |
||||||
|
2250-0132 |
|
25 |
||||||
|
2250-0133 |
|
28 |
||||||
|
2250-0134 |
|
32 |
||||||
|
2250-0135 |
|
200 |
12 |
26 |
0,3 |
|||
|
2250-0136 |
|
14 |
||||||
|
2250-0137 |
|
16 |
||||||
|
2250-0138 |
|
18 |
||||||
|
2250-0139 |
|
20 |
0,5 |
|||||
|
2250-0141 |
|
22 |
||||||
|
2250-0142 |
|
25 |
||||||
|
2250-0143 |
|
28 |
||||||
|
2250-0144 |
|
32 |
2,0 |
|||||
|
2250-0145 |
|
36 |
0,8 |
|||||
|
2250-0146 |
|
40 |
Пример условного обозначения фрезы диаметром D = 80 мм, шириной B = 12 мм для паза по Р9:
Фреза 2250-0010 Р9 ГОСТ 3964-69
(Измененная редакция, Изм. № 1, 2).
2. Размеры шпоночного паза - по ГОСТ 9472-83.
3. Для фрез, изготовляемых в централизованном порядке, устанавливается: передний угол γ = 15°; задний угол α = 20°; вспомогательный угол в плане φ1 = 1 - 2°.
4. По требованию потребителей допускается изготовление фрез с увеличенным числом зубьев.
5. Допускаемые отклонения ширины фрез В должны соответствовать указанным в табл. 2.
Таблица 2
мм
|
Предельные отклонения ширины фрезы В для паза |
|||
|
по N9 |
по H9 |
по Р9 |
|
|
От 1 до 3 |
-0,011 -0,029 |
+0,014 0 |
-0,017 -0,031 |
|
Св. 3 до 6 |
-0,012 -0,030 |
+0,018 0 |
-0,024 -0,042 |
|
Св. 6 до 10 |
-0,014 -0,036 |
+0,022 0 |
-0,029 -0,051 |
|
Св. 10 до 18 |
-0,016 -0,043 |
+0,027 0 |
-0,035 -0,062 |
|
Св. 18 до 28 |
-0,019 -0,052 |
+0,033 0 |
-0,040 -0,073 |
|
Св. 28 до 40 |
-0,020 -0,062 |
+0,042 0 |
-0,046 -0,088 |
(Измененная редакция, Изм. № 3).
По соглашению с потребителем допускается изготовление фрез с другими допусками по ширине В.
(Измененная редакция, Изм. № 1, 2).
6. Технические требования - по ГОСТ 1695-80.
П. 7, приложение (Исключены, Изм. № 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
ИСПОЛНИТЕЛИ
Д.И. Семенченко, канд. техн. наук, Г.А. Астафьева, канд. техн. наук, Н.И. Минаева, Л.П. Зуб.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР № 371 от 14.03.69
3. Срок проверки - 1994 г.; периодичность проверки - 10 лет
4. Стандарт полностью соответствует СТ СЭВ 573-86
5. ВЗАМЕН ГОСТ 3964-59
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 9472-83 |
7. ПЕРЕИЗДАНИЕ (апрель 1988 г.) с Изменениями 1, 2, 3, утвержденными в июне 1980 г., августе 1984 г., октябре 1987 г. (ИУС 8-80, 12-84, 1-88).
8. Проверен в 1984 г.
