ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОЛЬЦА УСТАНОВОЧНЫЕ
СО ШТИФТОВЫМ КРЕПЛЕНИЕМ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 3130-77
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОЛЬЦА УСТАНОВОЧНЫЕ СО ШТИФТОВЫМ КРЕПЛЕНИЕМ Конструкция и размеры Adjusting rings with pin fastening. Construction and dimensions |
ГОСТ Взамен ГОСТ 3130-64 |
* Переиздание сентябрь 1983 г. с Изменением № 1, утвержденным в июне 1983 г. (ИУС № 9-83 г.).
Постановлением Государственного комитета стандартов Совета Министров СССР от 16 декабря 1977 г. № 2921 срок введения установлен
с 01.07.78
Проверен в 1983 г. Постановлением Госстандарта от 23.06.83 № 2664 срок действия продлен
до 01.01.89
Несоблюдение стандарта преследуется по закону

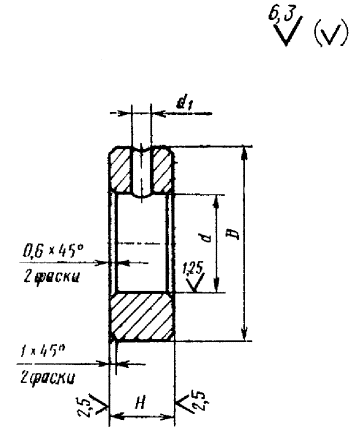

1. Конструкция и размеры установочных колец со штифтовым креплением должны соответствовать указанным на чертеже и в таблице.
мм
|
D |
H |
d1 |
Штифт конический по ГОСТ 3129-70* |
d |
D |
H |
d1 |
Штифт конический по ГОСТ 3129-70* |
|
|
8 |
20 |
9 |
3 |
3´20 |
(55) |
85 |
20 |
8 |
8´90 |
|
10 |
22 |
3´25 |
56 |
||||||
|
12 |
25 |
3´25 |
60 |
90 |
|||||
|
14 |
28 |
10 |
4 |
4´30 |
63 |
95 |
10 |
10´100 |
|
|
15 |
30 |
(65) |
|||||||
|
16 |
(70) |
100 |
22 |
||||||
|
18 |
34 |
4´36 |
71 |
||||||
|
20 |
36 |
75 |
110 |
10´110 |
|||||
|
22 |
38 |
12 |
5 |
5´40 |
80 |
||||
|
25 |
42 |
5´45 |
85 |
120 |
10´120 |
||||
|
28 |
45 |
90 |
|||||||
|
30 |
48 |
14 |
6 |
6´50 |
95 |
25 |
|||
|
32 |
52 |
6´55 |
100 |
140 |
10´140 |
||||
|
36 |
55 |
16 |
105 |
||||||
|
40 |
60 |
6´60 |
110 |
150 |
30 |
12 |
12´160 |
||
|
45 |
70 |
18 |
6´70 |
120 |
160 |
||||
|
50 |
80 |
8 |
8´80 |
125 |
170 |
12´180 |
|||
|
|
|
130 |
* Длина шрифтов - справочная.
Примечание. Размеры колец, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения установочного кольца диаметром d = 30 мм, из стали марки 20, с фосфатным покрытием с последующей пропиткой маслом, толщиной 6 мкм:
Кольцо 30.20.066 ГОСТ 3130-77
(Измененная редакция, Изм. № 1).
2. Материал для изготовления колец - сталь марок 20, 35, 45 по ГОСТ 1050-74. По требованию потребителя допускается применять материалы других марок.
3. Виды покрытий, их условные обозначения и толщины - по ГОСТ 1759.0-87. Допускается изготовлять кольца без покрытия и применять другие виды покрытий - по ГОСТ 9.306-85.
(Измененная редакция, Изм. № 1, 2).
4. Торцевое биение - не более половины допуска, установленного на размер d.
5. Предельные отклонения размеров d - по Н7; D и Н - по h14; d1 - по Н11.
Допускается по согласованию с потребителем устанавливать предельные отклонения на внутренний диаметр d по H9.
(Измененная редакция, Изм. № 1, 2).
5а. По требованию потребителя допускается изготовление колец без фасок на одной из торцовых поверхностей являющейся опорной и на внутренней цилиндрической поверхности.
(Введен дополнительно, Изм. № 2).
6. Теоретическая масса колец по справочному приложению.
ПРИЛОЖЕНИЕ
Справочное
ТЕОРЕТИЧЕСКАЯ МАССА УСТАНОВОЧНЫХ КОЛЕЦ СО ШТИФТОВЫМ КРЕПЛЕНИЕМ
|
Диаметр кольца d, мм |
Масса 1 шт., ≈ кг |
Диаметр кольца d, мм |
Масса 1 шт., ≈ кг |
|
8 |
0,018 |
56 |
0,502 |
|
10 |
0,021 |
60 |
0,548 |
|
12 |
0,027 |
63 |
0,599 |
|
14 |
0,035 |
65 |
0,583 |
|
15 |
0,041 |
70 |
0,714 |
|
16 |
0,039 |
71 |
0,670 |
|
18 |
0,050 |
75 |
0,907 |
|
20 |
0,054 |
80 |
0,793 |
|
22 |
0,073 |
85 |
1,007 |
|
25 |
0,083 |
90 |
0,878 |
|
28 |
0,090 |
95 |
0,847 |
|
30 |
0,119 |
100 |
1,527 |
|
32 |
0,143 |
105 |
1,364 |
|
36 |
0,168 |
110 |
1,903 |
|
40 |
0,195 |
120 |
2,051 |
|
45 |
0,316 |
125 |
2,429 |
|
50 |
0,427 |
130 |
2,185 |
|
55 |
0,512 |
|
|
