ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
ШТИФТЫ
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР
|
ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ НЕЗАКАЛЕННЫЕ
Технические условия
Unhardened cylindrical
pins.
Specifications
|
ГОСТ
3128-70
(CT СЭВ 239-87)
|
Срок действия с 01.07.71
до 01.01.95
1. Настоящий стандарт
распространяется на цилиндрические незакаленные штифты классов точности А, В и
С диаметром от 0,6 до 50 мм.
2. Размеры штифтов должны

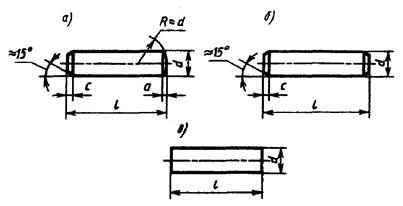

соответствовать указанным на чертеже и в таблице.
а -
исполнение 1 (класс точности А); б - исполнение 2 (класс точности В); в
- исполнение 3 (класс точности С)
Размеры, в мм
|
d
|
0,6
|
0,8
|
1,0
|
1,2
|
1,5 (1,6)
|
2
|
2,5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
16
|
20
|
25
|
30 (32)
|
40
|
50
|
|
c ≈
|
0,12
|
0,16
|
0,20
|
0,25
|
0,3
|
0,35
|
0,4
|
0,5
|
0,63
|
0,8
|
1,2
|
1,6
|
2
|
2,5
|
3
|
3,5
|
4
|
5
|
6,3
|
8
|
|
а ≈
|
0,08
|
0,10
|
0,12
|
0,16
|
0,2
|
0,25
|
0,3
|
0,4
|
0,5
|
0,63
|
0,8
|
1,0
|
1,2
|
1,6
|
2
|
2,5
|
3
|
4
|
5
|
6,3
|
|
l
|
Теоретическая масса 1000 шт. стальных штифтов в кг*
|
|
|
2
|
0,004
|
0,008
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
2,5
|
0,006
|
0,010
|
0,015
|
0,021
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
3
|
0,007
|
0,012
|
0,018
|
0,026
|
0,047
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
4
|
0,009
|
0,016
|
0,025
|
0,035
|
0,056
|
0,099
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
5
|
0,011
|
0,020
|
0,031
|
0,044
|
0,067
|
0,123
|
0,193
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
6
|
0,013
|
0,024
|
0,037
|
0,052
|
0,083
|
0,148
|
0,231
|
0,33
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
8
|
0,018
|
0,032
|
0,049
|
0,070
|
0,110
|
0,197
|
0,308
|
0,44
|
0,78
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
10
|
-
|
0,039
|
0,062
|
0,088
|
0,140
|
0,247
|
0,385
|
0,55
|
0,98
|
1,54
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
12
|
-
|
0,047
|
0,074
|
0,107
|
0,168
|
0,290
|
0,462
|
0,66
|
1,18
|
1,85
|
2,64
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
14
|
-
|
0,055
|
0,086
|
0,125
|
0,196
|
0,345
|
0,540
|
0,77
|
1,38
|
2,16
|
3,11
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
16
|
-
|
-
|
0,097
|
0,142
|
0,223
|
0,394
|
0,617
|
0,88
|
1,58
|
2,47
|
3,55
|
6,32
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
18
|
-
|
-
|
-
|
0,161
|
0,290*
|
0,440
|
0,700
|
1,00
|
1,77
|
2,80
|
4,00
|
7,10
|
11,10
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
20
|
-
|
-
|
-
|
0,178
|
0,316
|
0,493
|
0,771
|
1,11
|
1,97
|
3,08
|
4,44
|
7,90
|
12,33
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
22
|
-
|
-
|
-
|
0,198
|
0,352*
|
0,540
|
0,847
|
1,22
|
2,17
|
3,40
|
4,90
|
8,70
|
13,60
|
19,5
|
-
|
-
|
-
|
-
|
-
|
-
|
|
24
|
-
|
-
|
-
|
0,216
|
0,383*
|
0,590
|
0,920
|
1,33
|
2,37
|
3,70
|
5,30
|
9,50
|
14,80
|
21,3
|
-
|
-
|
-
|
-
|
-
|
-
|
|
25
|
-
|
-
|
-
|
0,220
|
0,395
|
0,617
|
0,964
|
1,39
|
2,47
|
3,85
|
5,55
|
9,86
|
15,41
|
22,20
|
-
|
-
|
-
|
-
|
-
|
-
|
|
26
|
-
|
-
|
-
|
-
|
0,415*
|
0,640
|
1,000
|
1,44
|
2,56
|
4,00
|
5,80
|
10,30
|
16,00
|
23,10
|
41,0
|
-
|
-
|
-
|
-
|
-
|
|
28
|
-
|
-
|
-
|
-
|
0,450*
|
0,690
|
1,080
|
1,55
|
2,76
|
4,30
|
6,20
|
11,10
|
17,30
|
24,90
|
44,2
|
-
|
-
|
-
|
-
|
-
|
|
30
|
-
|
-
|
-
|
-
|
0,473
|
0,740
|
1,160
|
1,66
|
2,94
|
4,62
|
6,66
|
11,85
|
18,50
|
26,63
|
47,3
|
-
|
-
|
-
|
-
|
-
|
|
32
|
-
|
-
|
-
|
-
|
-
|
0,790
|
1,277
|
1,78
|
3,16
|
4,90
|
7,10
|
12,60
|
19,70
|
28,40
|
50,50
|
-
|
-
|
-
|
-
|
-
|
|
35
|
-
|
-
|
-
|
-
|
-
|
0,860
|
1,390
|
1,94
|
3,45
|
5,40
|
7,80
|
13,80
|
21,60
|
31,10
|
55,20
|
86,30
|
-
|
-
|
-
|
-
|
|
(36)
|
-
|
-
|
-
|
-
|
-
|
0,888
|
1,430
|
2,00
|
3,55
|
5,50
|
8,00
|
14,20
|
22,20
|
31,97
|
56,80
|
88,80
|
-
|
-
|
-
|
-
|
|
40
|
-
|
-
|
-
|
-
|
-
|
0,986
|
1,540
|
2,22
|
3,95
|
6,16
|
8,88
|
15,80
|
24,66
|
35,61
|
63,1
|
99
|
-
|
-
|
-
|
-
|
|
45
|
-
|
-
|
-
|
-
|
-
|
-
|
1,730
|
2,50
|
4,44
|
6,93
|
9,99
|
17,78
|
27,74
|
39,95
|
71,0
|
110
|
-
|
-
|
-
|
-
|
|
50
|
-
|
-
|
-
|
-
|
-
|
-
|
1,930
|
2,77
|
4,93
|
7,71
|
11,10
|
19,75
|
30,83
|
44,39
|
78,9
|
122
|
193
|
-
|
-
|
-
|
|
55
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
3,05
|
5,42
|
8,48
|
12,21
|
21,73
|
33,91
|
48,83
|
86,8*
|
136
|
212
|
-
|
-
|
-
|
|
60
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
3,33
|
5,92
|
9,25
|
13,32
|
23,70
|
36,99
|
53,27
|
94,7
|
148
|
231
|
379
|
-
|
-
|
|
65
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
6,41
|
10,00
|
14,40
|
25,70
|
40,10
|
57,70
|
102,6
|
160
|
250
|
410
|
-
|
-
|
|
70
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
6,90
|
10,79
|
15,54
|
27,65
|
43,16
|
62,15
|
110,0
|
173
|
270
|
442
|
-
|
-
|
|
75
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
7,40
|
11,60
|
16,7
|
29,60
|
46,30
|
66,60
|
118,4
|
185
|
289
|
416,2
473,5*
|
-
|
-
|
|
90
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
7,89
|
12,33
|
17,76
|
31,60
|
49,32
|
71,02
|
126,0
|
197
|
308
|
505
|
789
|
-
|
|
85
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
13,10
|
18,90
|
33,60
|
52,4
|
75,5
|
134,1
|
209,6
|
327,5
|
471,7
536,6*
|
838,5
|
-
|
|
90
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
13,87
|
19,98
|
35,55
|
55,49
|
79,90
|
142,0
|
222
|
347
|
568
|
888
|
-
|
|
95
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
14,60
|
21,1
|
37,5
|
58,6
|
84,4
|
149,9
|
234,3
|
366
|
527,2
599,7*
|
937,2
|
-
|
|
100
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
15,41
|
22,20
|
39,50
|
61,65
|
88,78
|
158,0
|
247
|
385
|
631
|
986
|
1541
|
|
110
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
24,42
|
43,45
|
67,82
|
97,66
|
174,0
|
271
|
424
|
694
|
1085
|
1695
|
|
120
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
26,64
|
47,40
|
73,98
|
106,54
|
189,0
|
296
|
462
|
758
|
1184
|
1849
|
|
140
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
55,30
|
86,31
|
124,37
|
220,0
|
345
|
539
|
884
|
1381
|
2158
|
|
160
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
63,20
|
98,64
|
142,06
|
252,0
|
395
|
616
|
1010
|
1578
|
2466
|
|
180
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
294,0
|
444
|
693
|
1136
|
1775
|
2774
|
|
200
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
316,0
|
493
|
771
|
1263
|
1973
|
3082
|
|
220
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
346,0
|
543
|
848
|
1389
|
2170
|
3391
|
|
250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
394,0
|
617
|
963
|
1578
|
2466
|
3853
|
|
280
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
441,0
|
690
|
1079
|
1768
|
2762
|
4315
|
* Для
штифтов d = (1,6)
и (32) мм
Примечание. Размеры, заключенные в скобки, применять не
рекомендуется
Пример
условного обозначения
штифта исполнения 1, диаметром d = 10 мм, длиной l = 60 мм, без покрытия:
Штифт 10 ´ 60 ГОСТ 3128-70
То же, исполнения 2, с химическим
окисным покрытием, пропитанным маслом:
Штифт 2.10 ´ 60. Хим. Окс. прм. ГОСТ 3128-70
То же, исполнения 3:
Штифт 3.10 ´ 60. Хим. Окс. прм. ГОСТ
3128-70.
1, 2. (Измененная редакция, Изм. № 3).
3 - 17. (Исключены, Изм. № 3).
18. Штифты
должны удовлетворять всем требованиям ГОСТ 26862-86 и требованиям, изложенным в настоящем стандарте.
(Введен дополнительно, Изм. № 3).
ПРИЛОЖЕНИЕ
Рекомендуемое
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ ШТИФТОВ
1. Посадки в штифтовых соединениях
с цилиндрическими штифтами исполнения 1:
с натягом К7/m6, N7/m6
переходная Н7/m6
с зазором F7/m6
2. Посадки в штифтовых соединениях
с цилиндрическими штифтами исполнения 2:
переходные R8/h8,
H9/h8.
Пример применения посадок R8/h8, H9/h8 в фиксирующих штифтовых
соединениях приведен на чертеже.
3. Посадка в штифтовых соединениях
с цилиндрическими штифтами исполнения 3 - Н12/h11.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ:
В.Г. Серегин, А.М. Свиридов, Т.Б.
Левина, Т.Н. Купцова
2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от
22.12.70 № 1789
3. Срок проверки 1993
г; периодичность проверки 5 лет
4. Стандарт полностью
соответствует СТ СЭВ 239-87
5. Стандарт полностью
соответствует ИСО 2338-1986
6. ВЗАМЕН ГОСТ 3128-60
7. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
8. ПЕРЕИЗДАНИЕ (сентябрь 1992 г.) с
изменениями № 1, 2, 3, утвержденными в январе 1979 г., декабре 1983 г., мае
1988 г. (ИУС № 3-79, 3-84, 8-88)
9. Проверен в 1988 г. Срок действия
продлен до 01.01.95 (Постановление Госстандарта СССР от 11.05.88 № 1291)
|
