ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗАГЛУШКИ СФЕРИЧЕСКИЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 3111-81
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством тракторного и сельскохозяйственного машиностроения
ИСПОЛНИТЕЛИ
Б.А. Взоров, канд. техн. наук; В.А. Иванов; С.Г. Борисов, канд. техн. наук; Ю.П. Радаев; С.А. Брюховецкий; А.М. Ганнушкин
ВНЕСЕН Министерством тракторного и сельскохозяйственного машиностроения
Зам. министра Н.Н. Тарасов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 3 февраля
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЗАГЛУШКИ СФЕРИЧЕСКИЕ Конструкция и размеры Spherical plugs. Construction and dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 3 февраля
с 01.01.1982 г.
1. Настоящий стандарт распространяется на сферические заглушки, применяемые при изготовлении деталей тракторов, автомобилей, сельскохозяйственных машин, стационарных и судовых двигателей.

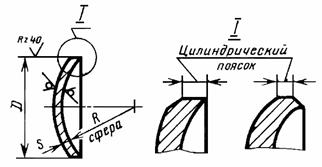

2. Конструкция и размеры заглушек должны соответствовать указанным на чертеже и в табл. 1.
Таблица 1
|
D, мм |
Пред. откл. h11, мкм |
R, мм |
Пред, откл. ± IТ16, мкм |
Smin, мм |
Масса 1000 шт., кг ≈ |
Регистрационный номер на месте последних трех знаков кода ОКП (А) |
|
|
1-й ряд |
2-й ряд |
||||||
|
|
6,0 |
0 -90 |
6,0 |
± 375 |
1 |
0,22 |
001 |
|
6,3 |
|
|
0,24 |
040 |
|||
|
|
7,1 |
7,0 |
± 450 |
1,4 |
0,27 |
041 |
|
|
8,0 |
|
8,0 |
0,63 |
002 |
|||
|
10,0 |
|
11,0 |
± 550 |
0,99 |
003 |
||
|
12,0 |
|
0 -110 |
13,0 |
1,42 |
004 |
||
|
|
14,0 |
17,0 |
1,92 |
005 |
|||
|
16,0 |
|
20,0 |
± 650 |
2,51 |
006 |
||
|
|
18,0 |
23,0 |
3,18 |
007 |
|||
|
20,0 |
|
0 -130 |
26,0 |
3,95 |
008 |
||
|
|
22,0 |
28,0 |
4,76 |
009 |
|||
|
|
24,0 |
30,0 |
6,70 |
010 |
|||
|
25,0 |
|
30,0 |
2 |
6,98 |
042 |
||
|
|
26,0 |
32,0 |
± 800 |
7,26 |
011 |
||
|
|
28,0 |
36,0 |
9,60 |
012 |
|||
|
|
30,0 |
30,0 |
10,00 |
013 |
|||
|
|
30,0 |
32,0 |
10,00 |
013 |
|||
|
|
30,0 |
40,0 |
10,28 |
013 |
|||
|
32,0 |
|
0 -160 |
45,0 |
12,55 |
014 |
||
|
|
35,0 |
50,0 |
15,00 |
015 |
|||
|
|
36,0 |
50,0 |
15,45 |
043 |
|||
|
|
38,0 |
55,0 |
± 850 |
17,77 |
016 |
||
|
40,0 |
|
60,0 |
18,70 |
017 |
|||
|
|
42,0 |
65,0 |
19,64 |
018 |
|||
|
|
45,0 |
70,0 |
24,80 |
019 |
|||
|
|
48,0 |
75,0 |
27,00 |
020 |
|||
|
50,0 |
|
65,0 |
30,04 |
021 |
|||
|
50,0 |
|
80,0 |
30,75 |
021 |
|||
|
|
52,0 |
0 -190 |
82,0 |
± 1100 |
32,00 |
022 |
|
|
|
55,0 |
85,0 |
37,85 |
023 |
|||
|
|
56,0 |
85,0 |
38,54 |
044 |
|||
|
|
58,0 |
92,0 |
39,91 |
024 |
|||
|
|
60,0 |
76,0 |
42,00 |
045 |
|||
|
|
60,0 |
80,0 |
42,50 |
045 |
|||
|
|
60,0 |
93,0 |
43,90 |
025 |
|||
|
63,0 |
|
95,0 |
48,84 |
046 |
|||
|
|
65,0 |
105,0 |
50,39 |
026 |
|||
|
|
70,0 |
115,0 |
61,24 |
027 |
|||
|
|
71,0 |
115,0 |
2,5 |
62,11 |
029 |
||
|
|
75,0 |
125,0 |
± 1250 |
70,00 |
028 |
||
|
80,0 |
|
130,0 |
98,60 |
030 |
|||
|
|
90,0 |
0 -200 |
125,0 |
125,00 |
031 |
||
|
|
95,0 |
150,0 |
153,40 |
032 |
|||
|
100,0 |
|
175,0 |
3 |
184,86 |
033 |
||
|
|
110,0 |
200,0 |
223,60 |
034 |
|||
|
125,0 |
|
0 -250 |
225,0 |
228,40 |
035 |
||
Примечания:
1. Заглушки, указанные во 2-м ряду, применяют только в изделиях, поставленных на производство и разработанных до внедрения в действие настоящего стандарта.
2. Толщину материала выбирают из ряда: 1,0; 1,4;
2,0;
3. В таблице указана масса стальных заглушек при минимальной толщине. Для определения массы заглушек из алюминиевого сплава массу, указанную в таблице, следует умножить на коэффициент 0,337, для определения массы заглушек из латуни - умножить на коэффициент 1,12.
4. Код ОКП 45 982X1X2A, где X1 - шестой знак кода ОКП, соответствующий марке материала, указанной в табл. 2; Х2 - седьмой знак кода ОКП, соответствующий виду покрытия, указанному в табл. 3; А - последние три знака кода ОКП, соответствующие регистрационному номеру заглушки, указанному в табл. 1.
5. Боковая поверхность заглушек должна иметь цилиндрический поясок шириной не менее 30 % толщины материала.
Заусенцы на цилиндрическом пояске не допускаются.
Гнезда, в которые вставляются заглушки, рекомендуется выполнять в соответствии с рекомендуемым приложением. Глубину гнезда устанавливают в рабочих чертежах на изделие.
6. Заглушки следует изготовлять из материалов, указанных в табл. 2.
|
Шифр марки материала на месте шестого знака кода ОКП (Х1) |
||
|
Марка |
Сортамент |
|
|
Сталь 08, 08кп, 08пс, 10, 10кп по ГОСТ 1050-74 |
ГОСТ 19903-74, ГОСТ 19904-74, ГОСТ 503-79 |
1 |
|
Сталь 15, 15кп по ГОСТ 1050-74 |
2 |
|
|
Алюминиевый сплав АМг2 по ГОСТ 4784-74 |
7 |
|
|
Латунь по ГОСТ 15527-70 |
ГОСТ 931-78 |
8 |
7. Виды покрытий заглушек должны соответствовать ГОСТ 9.073-77 и указанным в табл. 3.
Таблица 3
|
Шифр покрытия на месте седьмого знака кода ОКП (X2) |
|
|
Без покрытия (для заглушек, работающих в масле и изготовленных из алюминиевого сплава или латуни) |
0 |
|
Цинковое с хроматированием |
1 |
|
Кадмиевое с хроматированием |
2 |
|
Химическое оксидирование |
5 |
Пример
условного обозначения
заглушки с D =
Заглушка 20-10кп.Кд.6.хр. ГОСТ 3111-81
Код ОКП: 4398212008 заглушка ГОСТ 3111-81
То
же с D
=
Заглушка 20-08кп ГОСТ 3111-81
Код ОКП: 4598210008 заглушка ГОСТ 3111-81
ПРИЛОЖЕНИЕ
Рекомендуемое
Гнездо под заглушки рекомендуется выполнять в соответствии с данным чертежом.
