ГОСТ 30322-95 (ИСО 8749-86)

ГОСТ Р 50076-92 (ИСО 8749-86)

ШТИФТЫ И НАСЕЧЕННЫЕ ШТИФТЫ

Испытание на срез

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

ГОСТ 30322-95 (ИСО 8749-86)

ГОСТ Р 50076-92 (ИСО 8749-86)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 1993-01-01

1. Назначение и область применения

Настоящий стандарт устанавливает метод испытания на срез металлических штифтов с номинальным диаметром от 0,8 до 25 мм.

2. Сущность испытания

Испытание состоит в нагрузке штифта на двойной срез с применением соответствующего приспособления для испытания в испытательной машине и фиксированием максимальной нагрузки, приводящей к разрушению.

3. Метод и оборудование для испытания

Испытание на срез с помощью приспособления (типичное приспособление изображено на рисунке), в котором детали, удерживающие штифт, и деталь, служащая для приложения нагрузки, имеют отверстия с диаметрами, соответствующими номинальному диаметру штифта (допуск Н6), и твердость не менее 700 HV.

Зазор между удерживающей деталью и деталью, передающей нагрузку, должен быть не более 0,15 мм. Плоскости среза должны находиться на минимальном расстоянии, равном одному диаметру от концов штифта и двум диаметрам друг от друга.

Штифты, слишком короткие для испытания двойным срезом, испытываются одинарным одновременным срезом двух штифтов.

Пружинные штифты устанавливаются в испытательном приспособлении прорезью вверх.

Штифты должны испытываться до разрушения. Максимальная нагрузка, прилагаемая к штифту в момент разрушения или перед разрушением, считается двойной нагрузкой на срез.

После испытаний на срез штифтов трещины не допускаются.

Скорость при испытании должна быть не выше 13 мм/мин.

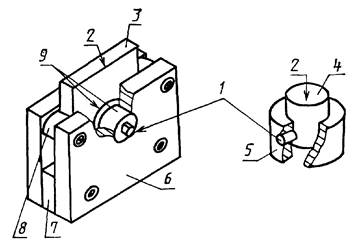

1 - штифт, 2 - нагрузка, 3 - срезающий блок, 4 - закаленный срезающий блок,
5 - закаленный поддерживающий блок, 6 - приспособление, 7 - прокладка,
8 - прокладки и направляющие срезающего блока, 9 - закаленные втулки

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим Комитетом по стандартизации ТК 229 «Крепежные изделия»

РАЗРАБОТЧИКИ

В.Г. Серегин, А.М. Свиридов, Ю.А. Алексеева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 30.07.92 № 820

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 8749-86 «Штифты и насеченные штифты. Испытание на срез» и полностью ему соответствует

Постановлением Госстандарта России от 12 марта 1996 г. 164 ГОСТ 30322-95 (ИСО 8749-86) введен в действие в качестве государственного стандарта Российской Федерации с момента принятия указанного постановления и признан имеющим одинаковую силу с ГОСТ Р 50076-92 (ИСО 8749-86) на территории Российской Федерации в связи с полной аутентичностью их содержания

3. ВВЕДЕН ВПЕРВЫЕ
