ГОСТ 29293-92
(ИСО 7852-83)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
ГОЛОВКИ
БОЛТОВ ДЛЯ КРЕПЛЕНИЯ
НОЖЕЙ И ЗУБЬЕВ
ФОРМЫ И РАЗМЕРЫ
(ИСКЛЮЧАЯ РАЗМЕРЫ РЕЗЬБЫ)
ИПК ИЗДАТЕЛЬСТВО
СТАНДАРТОВ
Москва
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом ТК 295 «Машины землеройные»
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 30.01.92 № 97
3. Стандарт разработан методом прямого применения международного стандарта ИСО 7852-83 «Машины землеройные. Головки болтов для крепления ножей и зубьев. Формы и размеры (исключая размеры резьбы)» и полностью ему соответствует
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер раздела |
|
6. ПЕРЕИЗДАНИЕ. Август 2004 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГОЛОВКИ БОЛТОВ ДЛЯ КРЕПЛЕНИЯ НОЖЕЙ И ЗУБЬЕВ Формы и размеры Earth-moving machinery. Plough holt heads. Shapes
and dimensions |
ГОСТ (ИСО 7852-83) |
Дата введения 01.01.93
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает геометрические формы и размеры головок болтов (исключая размеры резьбы), предназначенных для крепления средних и боковых ножей по ГОСТ 28771 и ГОСТ 28905, зубьев ковшей и т.п., вновь проектируемых землеройных машин по ГОСТ 28764*, с учетом их взаимозаменяемости.
_______
* На территории Российской Федерации действует ГОСТ Р ИСО 6165-99.
2. ССЫЛКИ
Ссылочные документы приведены в информационных данных.
3. ФОРМЫ И РАЗМЕРЫ ГОЛОВОК БОЛТОВ ДЛЯ КРЕПЛЕНИЯ НОЖЕЙ И ЗУБЬЕВ
Формы и размеры головок болтов, предназначенных для крепления ножей и зубьев, должны соответствовать указанным на черт. 1, 2 и в табл. 1, 2.

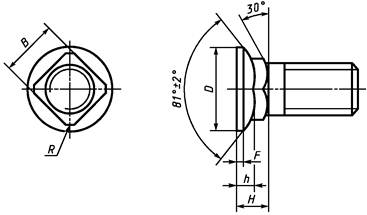

3.1. Формы и размеры головок болтов с углом зенковки 81° см. черт. 1 и табл. 1.
Таблица 1
Размеры в миллиметрах
в |
R ≈ |
D |
F max |
Н |
h ≈ |
||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
max |
min |
||||
|
1 |
12,7 |
+0,4 0 |
2,0 |
22,2 |
+0,8 0 |
1,1 |
9,4 |
8,3 |
6,7 |
|
2 |
15,9 |
27,0 |
1,3 |
12,3 |
11,1 |
7,8 |
|||
|
3 |
19,0 |
31,0 |
2,0 |
14,4 |
13,2 |
9,0 |
|||
|
4 |
22,2 |
+0,8 0 |
2,4 |
35,7 |
+0,9 0 |
3,2 |
17,2 |
15,6 |
11,1 |
|
5 |
25,4 |
40,5 |
5,0 |
20,0 |
18,4 |
13,8 |
|||
|
6 |
31,8 |
53,5 |
+1,4 0 |
27,0 |
25,4 |
17,7 |
|||

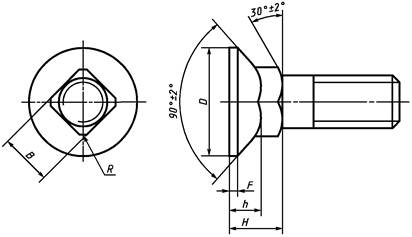

3.2. Формы и размеры головок болтов с углом зенковки 90° см. черт. 2 и табл. 2.
Таблица 2
Размеры в миллиметрах
В |
R ≈ |
D |
F |
Н |
h ≈ |
||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
1 |
12 |
+070 0 |
2,0 |
23 |
±0,65 |
1,0 |
10 |
±0,45 |
6,5 |
|
2 |
16 |
28 |
1,5 |
12 |
±0,55 |
7,5 |
|||
|
3 |
20 |
+0,84 0 |
35 |
±0,80 |
9,0 |
||||
|
4 |
24 |
2,4 |
42 |
2,0 |
18 |
±0,65 |
11,0 |
||
|
5 |
36 |
3,0 |
60 |
±1,00 |
3,0 |
21 |
±1,70 |
15,0 |
|
