ГОСТ 29066-91

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СИСТЕМЫ ПРОИЗВОДСТВЕННЫЕ ГИБКИЕ

ГРУЗОВЫЕ ЕДИНИЦЫ
ДЛЯ АВТОМАТИЗИРОВАННЫХ
ТРАНСПОРТНО-СКЛАДСКИХ СИСТЕМ

типы

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Системы производственные гибкие

ГРУЗОВЫЕ ЕДИНИЦЫ ДЛЯ АВТОМАТИЗИРОВАННЫХ
ТРАНСПОРТНО-СКЛАДСКИХ СИСТЕМ

Типы

Flexible manufacturing systems.
Container units for the automated transport and storage systems. Types

ГОСТ
29066-91

Дата введения 01.07.92

Настоящий стандарт распространяется на грузовые единицы, предназначенные для хранения и транспортирования заготовок и изделий в автоматизированных транспортно-складских системах (АТСС) гибких производственных систем грузоподъемностью от 0,05 до 3,2 т, и устанавливает их типы, основные параметры и размеры.

Настоящий стандарт не распространяется на столы-спутники и поддоны с ложементами.

Требования настоящего стандарта являются обязательными, за исключением требований приложения.

1. ТИПЫ

Грузовые единицы для АТСС подразделяют на следующие типы:

ящик;

поддон плоский;

поддон ящичный.

2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

2.1. Масса брутто грузовых единиц должна выбираться из ряда, т:

0,05; 0,10; 0,16; 0,25; 0,32; 0,50; 0,63; 0,80; 1,00; 1,25; 1,60; 2,00; 3,20.

2.2. Основные размеры ящиков должны соответствовать указанным в табл. 1 и на черт. 1.

Таблица 1

мм

L

B

L1

B1

400

300

400

300

600

400

600

400

Черт. 1

2.3. Основные размеры плоских поддонов должны соответствовать указанным в табл. 2 и на черт. 2.

2.4. Основные размеры ящичных поддонов должны соответствовать указанным в табл. 2 и на черт. 3.

Таблица 2

мм

L

B

L1

B1

l

b

h

не более

не менее

600

400

620

420

400

280

95

800

600

840

640

590

400

95

1200

800

1240

840

770

590

95

1200

1000

1240

1040

770

720

95

1600

1200

1640

1240

800

770

95

Примечание. Полоз поддона может располагаться на длинной или короткой стороне.

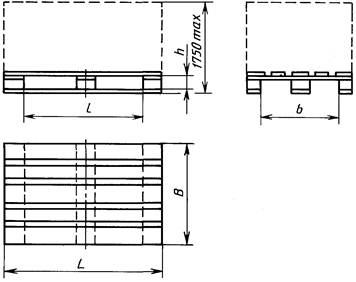

Черт. 2

Описание: Описание: Описание: 1

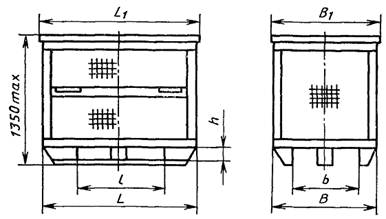

Черт. 3

Примечание. Чертежи не определяют конструкцию.

ПРИЛОЖЕНИЕ

Справочное

ТЕРМИН, ПРИМЕНЯЕМЫЙ В НАСТОЯЩЕМ СТАНДАРТЕ,
И ЕГО ПОЯСНЕНИЕ

Грузовая единица для автоматизированных транспортно-складских систем - объект транспортирования механизмами АТСС, служащий для размещения в нем заготовок и изделий.

К грузовым единицам для АТСС относятся ящики, а также плоские и ящичные поддоны стандартных размеров.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 27.06.91 № 1161

3. Стандарт соответствует ИСО 3394, ИСО 3676 и ИСО 6780 в части размеров в плане

4. Введен впервые

5. ПЕРЕИЗДАНИЕ. Август 2004 г.
