МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДЕРЖАВКИ ДЛЯ ТОКАРНЫХ ПЛАСТИНЧАТЫХ ПРОРЕЗНЫХ И ОТРЕЗНЫХ РЕЗЦОВ Основные размеры Tool blocks for parting and grooving blades. Basic dimensions

ГОСТ 28979-91

Дата введения 01.01.92

Настоящий стандарт распространяется на державки для токарных пластинчатых прорезных и отрезных резцов.

Требования стандарта являются обязательными.

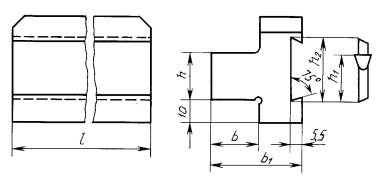

Основные размеры державок должны соответствовать указанным на чертеже и в таблице.

мм

Обозначение	Применяемость	Сечение державки hxb hl3	h1 jsl4	h2	l kl6	b1
2120-0561		20x20	20	27,8	125	40
2120-0562		25x25	25	32,8
2120-0563		32x32	32	39,8	150	50

Пример условного обозначения державки сечением 20 х 20 мм.

Державка 2120-0561 ГОСТ 28979-91



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

Д.И. Семенченко, канд. техн. наук, Н.И. Минаева, Н.Н. Миронова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 22.04.91 № 532

3. Стандарт полностью соответствует СТ СЭВ 6973-90

4. ВВЕДЕН ВПЕРВЫЕ

5. ПЕРЕИЗДАНИЕ. Август 2004 г.
