ГОСТ 28838-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УСТРОЙСТВО ПРЕОБРАЗОВАНИЯ
СИГНАЛОВ АППАРАТУРЫ
ПЕРЕДАЧИ ДАННЫХ ДЛЯ РАБОТЫ
ПО НЕКОММУТИРУЕМЫМ КАНАЛАМ
ТОНАЛЬНОЙ ЧАСТОТЫ, ИСПОЛЬЗУЮЩЕЕ
МЕТОД СВЕРТОЧНОГО КОДИРОВАНИЯ
ИНФОРМАЦИИ

ОСНОВНЫЕ ПАРАМЕТРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УСТРОЙСТВО ПРЕОБРАЗОВАНИЯ СИГНАЛОВ АППАРАТУРЫ
ПЕРЕДАЧИ ДАННЫХ ДЛЯ РАБОТЫ ПО НЕКОММУТИРУЕМЫМ
КАНАЛАМ ТОНАЛЬНОЙ ЧАСТОТЫ, ИСПОЛЬЗУЮЩЕЕ МЕТОД
СВЕРТОЧНОГО КОДИРОВАНИЯ ИНФОРМАЦИИ

Основные параметры

Data transmission system signal conversion equipment for unswitched voice frequency
channels using compression information coding techniques. Basic parameters

ГОСТ
28838-90

Дата введения 01.01.92

Настоящий стандарт распространяется на автономное устройство преобразования сигналов (УПС), обеспечивающее последовательную передачу данных со скоростями 14,4 и 12,0 кбит/с по некоммутируемым каналам тональной частоты.

Стандарт устанавливает основные параметры УПС, сопрягающихся с оконечным оборудованием данных (ООД) или промежуточным оборудованием по цепям стыка С2 в соответствии с требованиями ГОСТ 18145 и с каналом связи - в соответствии с требованиями ГОСТ 25007 и ГОСТ 26557.

Требования настоящего стандарта являются обязательными.

1. Параметры цепей стыка С2 должны соответствовать требованиям ГОСТ 23675. Перечень цепей стыка С2 приведен в приложении 1.

2. УПС должно обеспечивать одновременную двустороннюю и (или) поочередную двустороннюю передачу данных на скоростях 14,4 и 12,0 кбит/с.

Примечание. Наличие скорости 9,6 кбит/с по ГОСТ 26532 оговаривается в техническом задании (ТЗ) на конкретное изделие.

3. В УПС должно быть предусмотрено наличие адаптивного корректора линейных искажений в принимаемом сигнале, корректора частотных характеристик канала ТЧ и корректора соединительных линий.

Максимальное число переприемных участков канала связи по тональной частоте, при котором обеспечивается работоспособность УПС, должно быть указано в ТЗ на УПС.

4. В УПС должен быть использован сверточный код со скоростью 2/3, кодовым ограничением 3 и числом состояний 8. Структурная схема сверточного кодера приведена в приложении 2.

5. В УПС должна использоваться квадратурная амплитудная модуляция (КАМ) с 64 сигнальными точками (КАМ-64) на скорости 12000 бит/с и 128 сигнальными точками (КАМ-128) на скорости 14400 бит/с.

Сигнальные созвездия приведены на черт. 1 и 2.

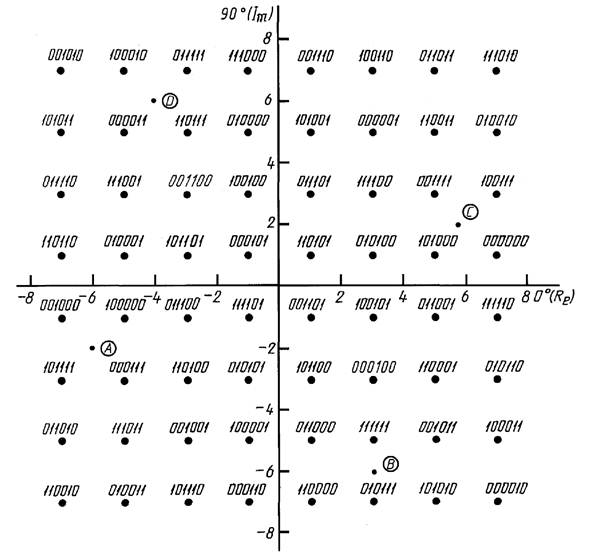

Сигнальное созвездие для скорости 12000 бит/с

Двоичные числа относятся к У0п, У1п, У2п, Q3п, Q4п и Q5п. А, В, С, D относятся к элементам синхронизирующего сигнала.

Черт. 1

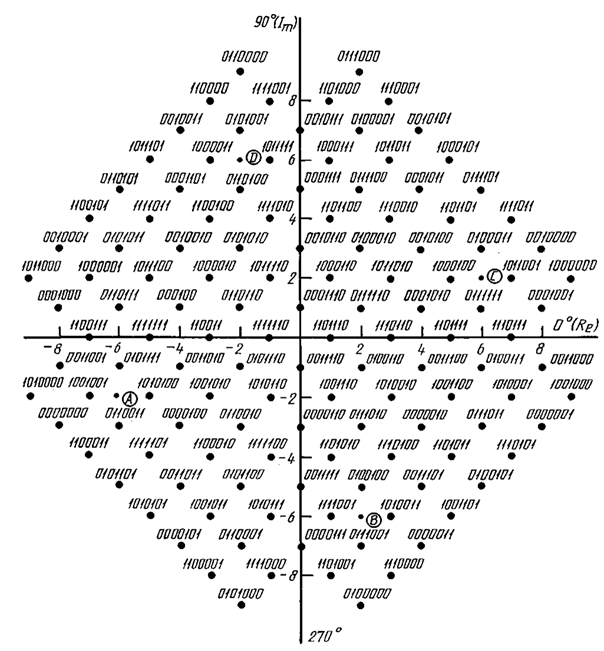

Сигнальное созвездие для скорости 14400 бит/с

Двоичные числа относятся к У0п, У1п, У2п, Q3п, Q4п, Q5п и Q6п. А, В, С, D относятся к элементам синхронизирующего сигнала.

Черт. 2

6. При работе УПС на скорости 12000 бит/с поток скремблированных данных должен делиться на группы по 5 бит, а на скорости 14400 бит/с - на группы по 6 бит. Первые два по времени бита Q1п и Q2п каждой группы должны быть перекодированы с использованием относительного кода, приведенного в табл. 1.

Таблица 1

Комбинации входных символов

Комбинации предшествующих символов

Комбинации выходных символов

Q1п

Q2п

У1'п-1

У2'п-1

У1п

У2п

0

0

0

0

0

0

0

0

0

1

0

1

0

0

1

0

1

0

0

0

1

1

1

1

0

1

0

0

0

1

0

1

0

1

0

0

0

1

1

0

1

1

0

1

1

1

1

0

1

0

0

0

1

0

1

0

0

1

1

1

1

0

1

0

0

1

1

0

1

1

0

0

1

1

0

0

1

1

1

1

0

1

1

0

1

1

1

0

0

0

1

1

1

1

0

1

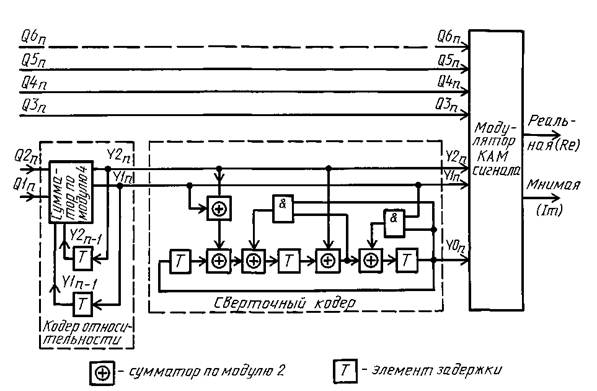

7. Два перекодированных бита У1п и У2п должны быть закодированы с использованием сверточного кодера (см. приложение 2).

8. На скорости 12000 бит/с три входных информационных бита Q3п, Q4п и Q5п и три бита с выхода сверточного кодера У0п, У1п и У3п должны быть преобразованы в аналоговый сигнал посредством квадратурной амплитудной модуляции несущего колебания. Модуляционный код должен соответствовать значениям, указанным в табл. 2.

Таблица 2

Комбинации битов на входе модулятора КАМ сигнала

Координаты сигнальной точки на выходе модулятора

У0п

У1п

У2п

Q3п

Q4п

Q5п

Реальная

Мнимая

0

0

0

0

0

0

7

1

0

0

0

1

0

0

3

-3

0

0

0

0

1

0

7

-7

0

0

0

1

1

0

-1

-7

0

0

0

0

0

1

3

5

0

0

0

1

0

1

-1

1

0

0

0

0

1

1

-5

5

0

0

0

1

1

1

-5

-3

1

0

0

0

0

0

-5

-1

1

0

0

1

0

0

-1

3

1

0

0

0

1

0

-5

7

1

0

0

1

1

0

3

7

1

0

0

0

0

1

-1

-5

1

0

0

1

0

1

3

-1

1

0

0

0

1

1

7

-5

1

0

0

1

1

1

7

3

0

1

0

0

0

0

-1

5

0

1

0

1

0

0

3

1

0

1

0

0

1

0

7

5

0

1

0

1

1

0

7

-3

0

1

0

0

0

1

-5

1

0

1

0

1

0

1

-1

-3

0

1

0

0

1

1

-5

-7

0

1

0

1

1

1

3

-7

1

1

0

0

0

0

1

-7

1

1

0

1

0

0

-3

-3

1

1

0

0

1

0

-7

-7

1

1

0

1

1

0

-7

1

1

1

0

0

0

1

5

-3

1

1

0

1

0

1

1

1

1

1

0

0

1

1

5

5

1

1

0

1

1

1

-3

5

0

0

1

0

0

0

-7

-1

0

0

1

1

0

0

-3

3

0

0

1

0

1

0

-7

7

0

0

1

1

1

0

1

7

0

0

1

0

0

1

-3

-5

0

0

1

1

0

1

1

-1

0

0

1

0

1

1

5

-5

0

0

1

1

1

1

5

3

1

0

1

0

0

0

5

1

1

0

1

1

0

0

1

-3

1

0

1

0

1

0

5

-7

1

0

1

1

1

0

-3

-7

1

0

1

0

0

1

1

5

1

0

1

1

0

1

-3

1

1

0

1

0

1

1

-7

5

1

0

1

1

1

1

-7

-3

0

1

1

0

0

0

1

-5

0

1

1

1

0

0

-3

-1

0

1

1

0

1

0

-7

-5

0

1

1

1

1

0

-7

3

0

1

1

0

0

1

5

-1

0

1

1

1

0

1

1

3

0

1

1

0

1

1

5

7

0

1

1

1

1

1

-3

7

1

1

1

0

0

0

-1

7

1

1

1

1

0

0

3

3

1

1

1

0

1

0

7

7

1

1

1

1

1

0

7

-1

1

1

1

0

0

1

-5

3

1

1

1

1

0

1

-1

-1

1

1

1

0

1

1

-5

-5

1

1

1

1

1

1

3

-5

9. На скорости 14400 бит/с четыре входных информационных бита Q3п, Q4п, Q5п, Q6п и три бита с выхода сверточного кодера У0п, У1п, У2п должны быть преобразованы в аналоговый сигнал посредством КАМ. Модуляционный код должен соответствовать значениям, приведенным в табл. 3.

Таблица 3

Комбинации битов на входе модулятора КАМ сигнала

Координаты
сигнальных точек на
выходе модулятора

Комбинации битов на входе модулятора КАМ сигнала

Координаты
сигнальных точек на
выходе модулятора

У0п

У1п

У2п

Q3п

Q4п

Q5п

Q6п

Реальная

Мнимая

У0п

У1п

У2п

Q3п

Q4п

Q5п

Q6п

Реальная

Мнимая

0

0

0

0

0

0

0

-8

-3

0

1

0

0

0

0

0

2

-9

0

0

0

1

0

0

0

-8

1

0

1

0

1

0

0

0

-2

-9

0

0

0

0

1

0

0

-4

-3

0

1

0

0

1

0

0

2

-5

0

0

0

1

1

0

0

-4

1

0

1

0

1

1

0

0

-2

-5

0

0

0

0

0

1

0

4

-3

0

1

0

0

0

1

0

2

3

0

0

0

1

0

1

0

4

1

0

1

0

1

0

1

0

-2

3

0

0

0

0

1

1

0

0

-3

0

1

0

0

1

1

0

2

-1

0

0

0

1

1

1

0

0

1

0

1

0

1

1

1

0

-2

-1

0

0

0

0

0

0

1

8

-3

0

1

0

0

0

0

1

2

7

0

0

0

1

0

0

1

8

1

0

1

0

1

0

0

1

-2

7

0

0

0

0

1

0

1

-4

-7

0

1

0

0

1

0

1

6

-5

0

0

0

1

1

0

1

-4

5

0

1

0

1

1

0

1

-6

-5

0

0

0

0

0

1

1

4

-7

0

1

0

0

0

1

1

6

3

0

0

0

1

0

1

1

4

5

0

1

0

1

0

1

1

-6

3

0

0

0

0

1

1

1

0

-7

0

1

0

0

1

1

1

6

-1

0

0

0

1

1

1

1

0

5

0

1

0

1

1

1

1

-6

-1

1

0

0

0

0

0

0

9

2

1

1

0

0

0

0

0

-3

8

1

0

0

1

0

0

0

9

-2

1

1

0

1

0

0

0

1

8

1

0

0

0

1

0

0

5

2

1

1

0

0

1

0

0

-3

4

1

0

0

1

1

0

0

5

-2

1

1

0

1

1

0

0

1

4

1

0

0

0

0

1

0

-3

2

1

1

0

0

0

1

0

-3

-4

1

0

0

1

0

1

0

-3

-2

1

1

0

1

0

1

0

1

-4

1

0

0

0

1

1

0

1

2

1

1

0

0

1

1

0

-3

0

1

0

0

1

1

1

0

1

-2

1

1

0

1

1

1

0

1

0

1

0

0

0

0

0

1

-7

2

1

1

0

0

0

0

1

-3

-8

1

0

0

1

0

0

1

-7

-2

1

1

0

1

0

0

1

1

-8

1

0

0

0

1

0

1

5

6

1

1

0

0

1

0

1

-7

4

1

0

0

1

1

0

1

5

-6

1

1

0

1

1

0

1

5

4

1

0

0

0

0

1

1

-3

6

1

1

0

0

0

1

1

-7

-4

1

0

0

1

0

1

1

-3

-6

1

1

0

1

0

1

1

5

-4

1

0

0

0

1

1

1

1

6

1

1

0

0

1

1

1

-7

0

1

0

0

1

1

1

1

1

-6

1

1

0

1

1

1

1

5

0

0

0

1

0

0

0

0

8

3

0

1

1

0

0

0

0

-2

9

0

0

1

1

0

0

0

8

-1

0

1

1

1

0

0

0

2

9

0

0

1

0

1

0

0

4

3

0

1

1

0

1

0

0

-2

5

0

0

1

1

1

0

0

4

-1

0

1

1

1

1

0

0

2

5

0

0

1

0

0

1

0

-4

3

0

1

1

0

0

1

0

-2

-3

0

0

1

1

0

1

0

-4

-1

0

1

1

1

0

1

0

2

-3

0

0

1

0

1

1

0

0

3

0

1

1

0

1

1

0

-2

1

0

0

1

1

1

1

0

0

-1

0

1

1

1

1

1

0

2

1

0

0

1

0

0

0

1

-8

3

0

1

1

0

0

0

1

-2

-7

0

0

1

1

0

0

1

-8

-1

0

1

1

1

0

0

1

2

-7

0

0

1

0

1

0

1

4

7

0

1

1

0

1

0

1

-6

5

0

0

1

1

1

0

1

4

-5

0

1

1

1

1

0

1

6

5

0

0

1

0

0

1

1

-4

7

0

1

1

0

0

1

1

-6

-3

0

0

1

1

0

1

1

-4

-5

0

1

1

1

0

1

1

6

-3

0

0

1

0

1

1

1

0

7

0

1

1

0

1

1

1

-6

1

0

0

1

1

1

1

1

0

-5

0

1

1

1

1

1

1

6

1

1

0

1

0

0

0

0

-9

-2

1

1

1

0

0

0

0

3

-8

1

0

1

1

0

0

0

-9

2

1

1

1

1

0

0

0

-1

-8

1

0

1

0

1

0

0

-5

-2

1

1

1

0

1

0

0

3

-4

1

0

1

1

1

0

0

-5

2

1

1

1

1

1

0

0

-1

-4

1

0

1

0

0

1

0

3

-2

1

1

1

0

0

1

0

3

4

1

0

1

1

0

1

0

3

2

1

1

1

1

0

1

0

-1

4

1

0

1

0

1

1

0

-1

-2

1

1

1

0

1

1

0

3

0

1

0

1

1

1

1

0

-1

2

1

1

1

1

1

1

0

-1

0

1

0

1

0

0

0

1

7

-2

1

1

1

0

0

0

1

3

8

1

0

1

1

0

0

1

7

2

1

1

1

1

0

0

1

-1

8

1

0

1

0

1

0

1

-5

-6

1

1

1

0

1

0

1

7

-4

1

0

1

1

1

0

1

-5

6

1

1

1

1

1

0

1

-5

-4

1

0

1

0

0

1

1

3

-6

1

1

1

0

0

1

1

7

4

1

0

1

1

0

1

1

3

6

1

1

1

1

0

1

1

-5

4

1

0

1

0

1

1

1

-1

-6

1

1

1

0

1

1

1

7

0

1

0

1

1

1

1

1

-1

6

1

1

1

1

1

1

1

-5

0

10. Скорость манипуляции при скоростях передачи 14400 и 12000 бит/с должна быть 2400 Бод. Относительная нестабильность частоты тактового генератора не должна быть более 1 · 10-4.

11. Номинальное значение несущей частоты на выходе передатчика УПС должно быть (1800 ± 1) Гц. Отклонение несущей частоты от номинального значения на входе приемной части УПС не должно быть более ± 7 Гц.

12. Разность уровней мощности сигнала и флуктуационной помехи на входе УПС при работе в режиме «на себя» в точке, в которой спектр ограничен полосой частот соответствующего канала связи, не должна быть более 22 дБ на скорости 12000 бит/с и 24 дБ на скорости 14400 бит/с при коэффициенте ошибок по элементам 1 · 10-4.

13. Пороговые значения уровня мощности принимаемого сигнала, определяющие состояние цепи 109, должны соответствовать указанным в табл. 4.

Таблица 4

Состояние цепи 109

Уровень мощности сигнала на входе приемника, дБм

Включено

> -26

Выключено

< -33

Примечания:

1. Состояние цепи 109 не определяется однозначно при уровне сигнала от минус 26 до минус 33 дБм.

2. Уровень сигнала при переходе 109 из состояния ВЫКЛЮЧЕНО в состояние ВКЛЮЧЕНО должен быть выше уровня сигнала при переходе цепей из состояния ВКЛЮЧЕНО в состояние ВЫКЛЮЧЕНО не менее чем на 2 дБ.

14. Время переключения цепей стыка С2-ИС должно соответствовать указанному в табл. 5.

Таблица 5

Номер цепи

Время переключения цепи, мс

ВКЛЮЧЕНО - ВЫКЛЮЧЕНО

ВЫКЛЮЧЕНО - ВКЛЮЧЕНО

109

40 ± 10

25 ± 10

106

-

1410 ±5

Примечания:

1. Время переключения цепи 109 - время между моментом появления или пропадания сигнала на входе УПС и моментом появления соответствующего состояния цепи 109.

2. Время переключения цепи 106 - время между моментом появления сигнала ВКЛЮЧЕНО (ВЫКЛЮЧЕНО) в цепи 105 или в цепи 107 (если цепь 105 не применяется) и моментом появления состояния ВКЛЮЧЕНО (ВЫКЛЮЧЕНО) цепи 106.

3. Время переключения цепи 106 из состояния ВКЛЮЧЕНО в состояние ВЫКЛЮЧЕНО должно выбираться таким образом, чтобы вся информация, введенная в УПС по цепи 103, была передана в канал ТЧ.

15. В УПС должен быть предусмотрен самосинхронизирующийся скремблер-дескремблер с образующим полиномом 1 + х-18 + х-23.

Функциональная схема скремблера-дескремблера приведена в приложении 3.

16. В УПС должен быть предусмотрен мультиплексор, обеспечивающий временное уплотнение данных в соответствии с вариантами, приведенными в табл. 6. Конфигурация мультиплексора удаленного УПС должна определяться состояниями разрядов В6, В10, В12, В13 и В14 = 1 сегмента 3 принимаемой тестовой последовательности, приведенной в приложении 4.

Таблица 6

Суммарная
скорость передачи
данных, бит/с

Конфигурация мультиплексора

Скорость
передачи данных
в подканале, бит/с

Канал
мультиплексора

Биты на входе кодера

Q1

Q2

Q3

Q4

Q5

Q6



1

14400

А

×

×

×

×

×

×



2

12000

А

×

×

×

×

×

×





2400

В















3

9600

А

×

×

×

×





4800

В





×





×



4

9600

А

×

×

×

×





2400

В





×











2400

С











×



5

7200

А

×

×

×





7200

В



×



×



×



6

7200

А

×

×

×





4800

В



×



×









2400

С











×

14400

7

7200

А

×



×



×







2400

В



×













2400

С







×









2400

D











×



8

4800

А

×





×









4800

В



×





×







4800

С





×





×



9

4800

А

×





×









4800

В



×





×







2400

С





×











2400

D











×



10

4800

А

×





×









2400

В



×













2400

С





×











2400

D









×







2400

Е











×



11

2400

А

×















2400

В



×













2400

С





×











2400

D







×









2400

Е









×







2400

F











×



1

12000

А

×

×

×

×

×





2

9600

А

×

×

×

×









2400

В









×





3

7200

А

×



×



×







4800

В



×



×







4

7200

А

×



×

×









2400

В



×













2400

С









×



12000

5

4800

А

×



×











4800

В



×



×









2400

С









×





6

4800

А

×



×











2400

В



×













2400

С







×









2400

D









×





7

2400

А

×















2400

В



×













2400

С





×











2400

D







×









2400

Е









×



17. В УПС должна быть предусмотрена автоматическая процедура вхождения в связь:

- при включении цепи 105;

- при потере синхронизации в УПС;

- при изменении скорости передачи (по цепи 111 или с помощью ручного переключателя скорости);

- при изменении конфигурации мультиплексора в случае организации в УПС временного уплотнения.

18. УПС должно обеспечивать прием тестовой последовательности и передачу в канал связи, независимо от состояния цепи 105, ответной тестовой последовательности (см. приложение 4).

При наличии синхронизма в УПС ответная тестовая последовательность должна совпадать с принятой.

При отсутствии синхронизма в УПС или несоответствии скорости передачи требуемому значению состояния разрядов В8 и В9 в ответной тестовой последовательности (табл. 9 и 10 приложения 4) должны соответствовать максимальной скорости передачи.

19. В случае отсутствия в течение удвоенного времени распространения сигналов в канале ТЧ (» 1,2 с) ответной тестовой последовательности УПС должно повторно передать в канал связи тестовую последовательность.

ПРИЛОЖЕНИЕ 1
Обязательное

ПЕРЕЧЕНЬ ЦЕПЕЙ СТЫКА С2

Наименование цепей стыка

Номер цепи стыка

Сигнальное заземление или общий обратный провод

102



(102а, 1026)

Передаваемые данные

103

Принимаемые данные

104

Запрос передачи

105

Готов к передаче

106

АПД готова

107

Подсоединить АПД к линии

108.1

Детектор принимаемого линейного сигнала канала данных

109

Переключатель скорости передачи данных

111

Синхронизация элементов передаваемого сигнала (от ООД)

113

Синхронизация элементов передаваемого сигнала (от АПД)

114

Синхронизация элементов принимаемого сигнала (от АПД)

115

Эксплуатационная проверка

140

Местный шлейф

141

Индикатор проверки

142

ПРИЛОЖЕНИЕ 2
Обязательное

СТРУКТУРНАЯ СХЕМА СВЕРТОЧНОГО КОДЕРА

ПРИЛОЖЕНИЕ 3
Обязательное

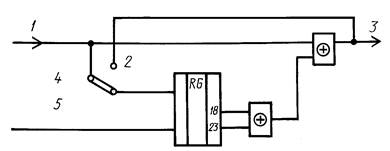

ФУНКЦИОНАЛЬНАЯ СХЕМА СКРЕМБЛЕРА-ДЕСКРЕМБЛЕРА

1 - вход данных; 2 - скремблер; 3 - выход данных; 4 - дескремблер;
5 - синхронизация элементов передаваемых (принимаемых) данных

ПРИЛОЖЕНИЕ 4
Обязательное

ТЕСТОВАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ ДЛЯ НАСТРОЙКИ УПС

Вся тестовая последовательность делится на четыре сегмента, приведенные в табл. 7.

Таблица 7

Номер сегмента

Тип линейного сигнала

Число символов

Длительность сегментов, мс, не более

1

Чередующиеся сигналы АВАВ (см. черт. 1, 2)

256

106

2

Комбинация настройки корректора

2976

1240

3

Скоростная последовательность

64

27

4

Скремблированные единицы

48

20

Сегмент 1 состоит из 256 символов вида АВАВ... с координатами сигналов: А (реальная - минус 6, мнимая - минус 2), В (реальная - плюс 2, мнимая - минус 6).

Сегмент 2 состоит из последовательно передаваемых четырех сигналов вида А, В, С, D... Сигналы А и В соответствуют сигналам в сегменте 1, сигналы С и D имеют следующие координаты: С (реальная - плюс 6, мнимая - плюс 2), D (реальная - минус 2, мнимая - плюс 6).

Сегмент 2 представляет собой псевдослучайную последовательность, генерируемую скремблером с образующим полиномом 1 + х-18 + х-23 на скорости 4800 бит/с. В течение данного сегмента передаваемые биты разбиваются на дибиты, которые кодируются следующим образом:

00 = С; 01 = D; 11 = А; 10 = В.

Сигнал на выходе скремблера и соответствующий линейный сигнал на выходе передатчика определяются начальным состоянием скремблера и должны иметь вид:

Сегмент 3 представляет собой 16-разрядную двоичную повторяемую восемь раз последовательность, кодирующую скорость передачи УПС и передаваемую со скоростью 4800 бит/с. Информация в данном сегменте должна быть закодирована с использованием относительного кода, приведенного в табл. 8. Кодер относительности при этом должен быть инициализирован последним символом предыдущего сегмента тестовой последовательности.

Назначения разрядов в 16-разрядной скоростной последовательности должны соответствовать приведенным в табл. 9 при состоянии разряда В14 = 0 и табл. 10 - при состоянии разряда В14 = 1.

Таблица 8

Входные биты

Предшествующие биты на выходе

Фазовый квадрант

Выходные биты

Наименование
сигнального
элемента на
скорости
4800 бит/с

Координаты сигнальных точек

Q1п

Q2п

У1п-1

У2п-1

У1п

У2п

Реальная

Мнимая

0

0

0

0

+90°

0

1

-2

+6

0

0

0

1

1

1

А

-6

-2

0

0

1

0

0

0

С

+6

+2

0

0

1

1

1

0

В

+2

-6

0

1

0

0

0

0

С

+6

+2

0

1

0

1

0

1



-2

+6

0

1

1

0

1

0

В

+2

-6

0

1

1

1

1

1

А

-6

-2

1

0

0

0

+180°

1

1

А

-6

-2

1

0

0

1

1

0

В

+2

-6

1

0

1

0

0

1



-2

+6

1

0

1

1

0

0

С

+6

+2

1

1

0

0

+270°

1

0

В

+2

-6

1

1

0

1

0

0

С

+6

+2

1

1

1

0

1

1

А

-6

-2

1

1

1

1

0

1



-2

+6

Таблица 9

Наименование
разряда

Состояние разряда

Назначение разряда

В0

0

Для синхронизации в приемнике

В1

0



В2

0



В3

0



В4

X

Не используются

В5

X



В6

X



В7

1

Для синхронизации в приемнике

В8

X

Определение скорости передачи: состояния разрядов В8 = 1 и В9 = 0 соответствуют скорости 12000 бит/с; состояния разрядов В8 = 0 и В9 = 1 соответствуют скорости 14400 бит/с

В9

X

В10

X

Не используется

В11

1

Для синхронизации в приемнике

В12

X

Не используются

В13

X



В14

0

Тип скоростной последовательности

В15

1

Для синхронизации в приемнике

Примечание. X - произвольное логическое состояние (0 или 1).

Таблица 10

Наименование
разряда

Состояние разряда

Назначение разряда

В0

0

Для синхронизации в приемнике

В1

0



В2

0



В3

0



В4

0

Показывают, что разряды В6, B10, В12, В13 определяют номер конфигурации мультиплексора

В5

0

В6

X

Определяют конфигурацию мультиплексора

В7

1

Для синхронизации в приемнике

В8

X

Определение скорости передачи: состояния разрядов В8 = 1 и В9 = 0 соответствуют скорости 12000 бит/с; состояния разрядов В8 = 0 и В9 = 1 соответствуют скорости 14400 бит/с

В9

X

В10

X

Определяет конфигурацию мультиплексора

В11

1

Для синхронизации в приемнике

В12

X

Определяют конфигурацию мультиплексора

В13

X



В14

1

Тип скоростной последовательности

В15

1

Для синхронизации в приемнике

Примечания:

1. Если разряды В6, В10, В12, В13 равны нулю, то в УПС используется ручной режим работы.

2. Двоичное число в диапазоне от 1 до 11, записанное в разрядах В6, В11, В12, В13 (В6 - старший разряд), показывает номер конфигурации мультиплексора.

Минимальным условием приема скоростной последовательности является прием двух одинаковых 16-разрядных последовательностей, в каждой из которых состояние разрядов В0, В1, В2, В3, В7, В11, В15 соответствуют приведенным в табл. 9, 10.

Сегмент 4 представляет собой последовательность скремблированных единиц, кодируемых затем с помощью относительного кода, приведенного в табл. 1. Кодер относительности должен инициализироваться первым символом предыдущего сегмента. Начальное состояние сверточного кодера при передаче данного сегмента должно быть равно нулю. По окончании четвертого сегмента цепь 106 переходит в состояние ВКЛЮЧЕНО.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством связи СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.12.90 № 3546

3. Стандарт полностью соответствует рекомендации МККТТ У.33

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 18145-81

Вводная часть

ГОСТ 23675-79

1

ГОСТ 25007-81

Вводная часть

ГОСТ 26532-85

2

ГОСТ 26557-85

Вводная часть

6. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

7. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.





© 2013 Ёшкин Кот :-)
