ГОСТ 28774-90
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОДШИПНИКИ СКОЛЬЖЕНИЯ
ВТУЛКИ СВЕРТНЫЕ
С АНТИФРИКЦИОННЫМ СЛОЕМ
НА ОСНОВЕ ПОЛИАЦЕТАЛА-KХ
ТИПЫ, РАЗМЕРЫ И ДОПУСКИ
СТАНДАРТИНФОРМ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Подшипники скольжения ВТУЛКИ СВЕРТНЫЕ С АНТИФРИКЦИОННЫМ СЛОЕМ Типы, размеры и допуски Plain bearings. Wrapped
bushes with antifriction layer |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на свертные втулки подшипников скольжения с антифрикционным слоем на основе полиацетала на стальной основе, предназначенные для работы в режиме полусухого трения при ограниченной смазке.
Требования настоящего стандарта являются обязательными.
1. ТИПЫ, РАЗМЕРЫ И ДОПУСКИ
1.1. Втулки должны изготавливаться двух типов:
- тип 1 - без отверстия для подачи смазки;
- тип 2 - с отверстием для подачи смазки.

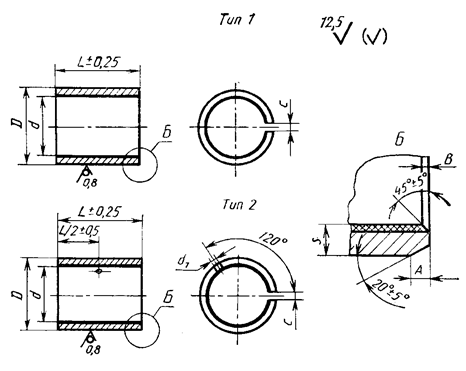

1.2. Размеры и допуски свертных подшипниковых втулок должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1
Таблица 1
мм
|
d* |
D** |
L |
|
A |
В |
d1 |
|||||
|
Размерный ряд |
|||||||||||
|
1 |
2 |
3 |
4 |
||||||||
|
10 |
12 |
+0,065 +0,030 |
10 |
15 |
20 |
- |
+0,108 1,0+0,082 |
2 |
0,7 ± 0,3 |
0,5 ± 0,3 |
|
|
12 |
14 |
10 |
15 |
20 |
|||||||
|
14 |
16 |
10 |
15 |
20 |
|||||||
|
15 |
17 |
10 |
15 |
20 |
|||||||
|
16 |
18 |
15 |
20 |
25 |
|||||||
|
18 |
20 |
+0,075 +0,035 |
15 |
20 |
25 |
||||||
|
20 |
23 |
15 |
20 |
25 |
+0,108 1,5+0,076 |
||||||
|
22 |
25 |
15 |
20 |
25 |
30 |
||||||
|
24 |
27 |
15 |
20 |
25 |
30 |
||||||
|
25 |
28 |
15 |
20 |
25 |
30 |
||||||
|
30 |
34 |
+0,085 +0,045 |
20 |
25 |
30 |
40 |
+0,108 2,0+0,072 |
3 |
1,2 ± 0,4 |
|
|
|
35 |
39 |
25 |
30 |
40 |
50 |
||||||
|
40 |
44 |
+0,100 +0,050 |
25 |
30 |
40 |
50 |
|
||||
|
45 |
50 |
25 |
30 |
40 |
50 |
+0,134 2,5+0,088 |
5 |
||||
|
50 |
55 |
+0,125 +0,065 |
30 |
40 |
50 |
60 |
|||||
|
55 |
60 |
30 |
40 |
50 |
60 |
||||||
|
60 |
65 |
30 |
40 |
50 |
70 |
||||||
|
65 |
70 |
30 |
40 |
50 |
70 |
+0,134 2,5+0,068 |
|||||
|
70 |
75 |
40 |
50 |
60 |
80 |
|
|||||
|
75 |
80 |
40 |
50 |
60 |
80 |
||||||
|
80 |
85 |
+0,170 +0,100 |
40 |
50 |
60 |
80 |
1,8 ± 0,8 |
0,7 ± 0,4 |
|||
|
85 |
90 |
50 |
60 |
70 |
100 |
||||||
|
90 |
95 |
50 |
60 |
70 |
100 |
||||||
|
100 |
105 |
50 |
60 |
70 |
100 |
||||||
|
110 |
115 |
50 |
60 |
70 |
100 |
||||||
_________
* Номинальный диаметр втулки в рабочем (сжатом) состоянии.
** Наружный диаметр втулки до монтажа в рабочем (сжатом) состоянии.
*** Зазор cmax в свободном состоянии.
Пример сокращенного обозначения втулки типа 1, диаметром d = 20 мм, длиной L = 15 мм:
2015 KX1 ГОСТ 28774-90
Пример полного обозначения втулки типа 2, диаметром d = 30 мм, длиной L = 25 мм:
Втулка 3025 KХ2 ГОСТ 28774-90
1.3. Размеры и расположение смазочных карманов в антифрикционном слое должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
мм
|
a |
d2 |
е |
k |
t |
|
|
До 1,0 |
0,9 |
1,6 ± 0,2 |
3,5 |
0,8 |
0,3 |
|
Св. 1,0 |
1,5 |
2,8 ± 0,2 |
5,3 |
1,4 |
0,4 |
Примечание. Размеры указаны для ленты в развернутом состоянии.
1.4. На наружной цилиндрической поверхности должен быть обозначен товарный знак изготовителя и сокращенное обозначение втулки.
ПРИЛОЖЕНИЕ
Рекомендуемое
ПОСАДКА И УСЛОВИЯ ЭКСПЛУАТАЦИИ
1. Втулка должна быть установлена в отверстие с полем допуска Н7.
2. После установки втулки в отверстие она должна работать без дополнительной обработки внутреннего диаметра в условиях п. 3 настоящего приложения.
При необходимости дополнительной обработки по внутреннему диаметру допускается работа втулки в условиях, определенных п. 4 настоящего приложения. В обоих случаях гарантирован оптимальный радиальный зазор подшипника скольжения.
3. Рекомендуется использовать втулки при температуре среды от плюс 20 °C до плюс 40 °С и скорости скольжения до 0,5 м/с. При этом для втулки без дополнительной обработки размеры и допуски валов должны соответствовать указанным в табл. 3, а для втулки с дополнительной механической обработкой внутреннего диаметра посадки втулки по валу должны соответствовать H7/d8.
Таблица 3
мм
|
Размер вала Н8 |
d |
Размер вала Н8 |
|
|
10 |
9,736 |
45 |
44,649 |
|
12 |
11,734 |
50 |
49,644 |
|
14 |
13,732 |
55 |
54,639 |
|
15 |
14,731 |
60 |
59,634 |
|
16 |
15,730 |
65 |
64,629 |
|
18 |
17,728 |
70 |
69,624 |
|
20 |
19,726 |
75 |
74,619 |
|
22 |
21,724 |
80 |
79,614 |
|
24 |
23,722 |
85 |
84,609 |
|
25 |
23,721 |
90 |
89,604 |
|
30 |
29,716 |
100 |
99,594 |
|
35 |
34,711 |
110 |
109,584 |
|
40 |
39,706 |
1. ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 06.12.90 № 3063
3. Стандарт полностью соответствует СТ СЭВ 6900-89
4. ВВЕДЕН ВПЕРВЫЕ
5. ПЕРЕИЗДАНИЕ. Март 2005 г.
