ГОСТ 28773-90
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОДШИПНИКИ СКОЛЬЖЕНИЯ
ВТУЛКИ СВЕРТНЫЕ
С АНТИФРИКЦИОННЫМ СЛОЕМ
НА ОСНОВЕ ФТОРОПЛАСТА-KU
РАЗМЕРЫ И ДОПУСКИ
|
|
Москва |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Подшипники скольжения ВТУЛКИ СВЕРТНЫЕ С АНТИФРИКЦИОННЫМ Размеры и допуски Plain bearings. Wrapped
bushes with antifriction layer based |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на свертные втулки подшипников скольжения с антифрикционным слоем на основе фторопласта, на стальной основе, предназначенные для работы в режиме сухого трения (без смазочного материала).
Устанавливаемые стандартом требования являются обязательными.
1. РАЗМЕРЫ И ДОПУСКИ

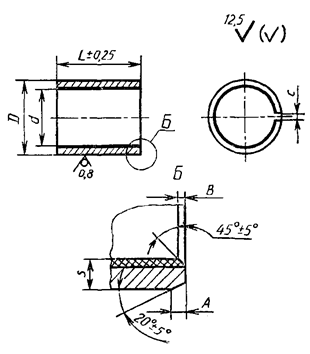

1. Размеры и допуски свертных подшипниковых втулок должны соответствовать указанным на чертеже и в табл. 1.
Таблица 1
мм
|
D** |
L
|
s |
|
А |
В |
|||||||
|
1 |
2 |
3 |
4 |
5 |
Не предпочтительный |
|||||||
|
3 |
4,5 |
+0,035 +0,014 |
5 |
|
0,750-0,025 |
1 |
- |
- |
||||
|
4 |
5,5 |
5 |
|
|||||||||
|
5 |
6,5 |
+0,055 +0,025 |
5 |
|
||||||||
|
6 |
8 |
5 |
10 |
|
|
|||||||
|
8 |
10 |
10 |
15 |
|
||||||||
|
10 |
12 |
+0,065 +0,030 |
10 |
15 |
20 |
|
|
2 |
0,7 ± 0,3 |
0,4 ± 0,3 |
||
|
12 |
14 |
10 |
15 |
20 |
|
|||||||
|
14 |
16 |
10 |
15 |
20 |
12 |
|||||||
|
15 |
17 |
10 |
15 |
20 |
|
|||||||
|
16 |
18 |
15 |
20 |
25 |
|
|||||||
|
18 |
20 |
+0,075 +0,035 |
15 |
20 |
25 |
|
||||||
|
20 |
23 |
15 |
20 |
25 |
|
|
||||||
|
22 |
25 |
15 |
20 |
25 |
30 |
17 |
||||||
|
24 |
27 |
15 |
20 |
25 |
30 |
|
||||||
|
25 |
28 |
15 |
20 |
25 |
30 |
45 |
|
|||||
|
30 |
34 |
+0,085 +0,045 |
20 |
25 |
30 |
40 |
|
|
3 |
1,2 ± 0,4 |
||
|
35 |
39 |
25 |
30 |
40 |
50 |
|
||||||
|
40 |
44 |
+0,100 +0,050 |
25 |
30 |
40 |
50 |
|
|||||
|
45 |
50 |
25 |
30 |
40 |
50 |
|
|
5 |
||||
|
50 |
55 |
+0,125 +0,065 |
30 |
40 |
50 |
60 |
|
|||||
|
55 |
60 |
30 |
40 |
50 |
60 |
|
||||||
|
60 |
65 |
30 |
40 |
50 |
70 |
|
||||||
|
65 |
70 |
30 |
40 |
50 |
70 |
|
||||||
|
70 |
75 |
40 |
50 |
60 |
80 |
|
||||||
|
75 |
80 |
40 |
50 |
60 |
80 |
|
||||||
|
80 |
85 |
+0,170 +0,100 |
40 |
50 |
60 |
80 |
|
1,8 ± 0,8 |
0,6 ± 0,4 |
|||
|
85 |
90 |
50 |
60 |
70 |
100 |
|
||||||
|
90 |
95 |
50 |
60 |
70 |
100 |
|
||||||
|
100 |
105 |
50 |
60 |
70 |
100 |
|
||||||
|
110 |
115 |
50 |
60 |
70 |
100 |
|
||||||
________
* Номинальный диаметр втулки в сжатом состоянии.
** Внешний диаметр втулки до монтажа в сжатом состоянии.
*** Зазор cmax в свободном состоянии.
Таблица 1 (Новая редакция, Изм. № 1).
Пример сокращенного обозначения втулки диаметром d = 20 мм, длиной l = 15 мм:
2015 KU ГОСТ 28773-90
То же, полного обозначения:
Втулка 2015 KU ГОСТ 28773-90
1.2. При d £ 8 мм острые кромки должны быть притуплены. При d ³ 10 мм на наружной цилиндрической поверхности должен быть обозначен товарный знак изготовителя и сокращенное обозначение втулки.
ПРИЛОЖЕНИЕ
Рекомендуемое
УСТАНОВКА ВТУЛКИ
Для получения оптимального радиального зазора в подшипнике при температуре среды от плюс 20 °С до плюс 40 °С размеры вала и отверстия для установки втулки и их допуски должны соответствовать значениям, приведенным в табл. 2.
Таблица 2
мм
|
Размер вала |
допуск |
Размер отверстия для установки втулки |
Допуск |
d |
Размер вала |
Допуск |
Размер отверстия для установки втулка |
Допуск |
|
|
3 |
3 |
h6 |
4,5 |
Н6 |
30 |
30 |
f7 |
34 |
Н7 |
|
4 |
4 |
5,5 |
35 |
35 |
39 |
||||
|
5 |
5 |
6,5 |
40 |
40 |
44 |
||||
|
6 |
6 |
f7 |
8 |
Н7 |
45 |
45 |
50 |
||
|
8 |
8 |
10 |
50 |
50 |
55 |
||||
|
10 |
10 |
12 |
55 |
55 |
60 |
||||
|
12 |
12 |
14 |
60 |
60 |
65 |
||||
|
14 |
14 |
16 |
65 |
65 |
70 |
||||
|
15 |
15 |
17 |
70 |
70 |
75 |
||||
|
16 |
16 |
18 |
75 |
75 |
80 |
||||
|
18 |
18 |
20 |
80 |
80 |
85 |
||||
|
20 |
20 |
23 |
85 |
85 |
90 |
||||
|
22 |
22 |
25 |
90 |
90 |
95 |
||||
|
24 |
24 |
27 |
100 |
100 |
105 |
||||
|
25 |
25 |
28 |
110 |
110 |
115 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 06.12.90 № 3062
3. Стандарт полностью соответствует СТ СЭВ 6888-89
4. ВВЕДЕН ВПЕРВЫЕ
5. ПЕРЕИЗДАНИЕ. Апрель 2005 г.
