ГОСТ 28734-90
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БРУСКИ АБРАЗИВНЫЕ
ЭЛЬБОРОВЫЕ
ТИПЫ И РАЗМЕРЫ
СТАНДАРТИНФОРМ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
БРУСКИ АБРАЗИВНЫЕ ЭЛЬБОРОВЫЕ Типы и размеры Elbor abrasive
stones. |
ГОСТ |
Дата введения 01.07.91
Настоящий стандарт распространяется на абразивные эльборовые бруски на керамической связке, изготовляемые для нужд народного хозяйства и экспорта. Требования стандарта являются обязательными.
1. ТИПЫ
1.1. Бруски должны изготовляться типов:
1 - прямоугольные;
2 - треугольные;
3 - полукруглые;
4 - с вогнутым профилем.
2. РАЗМЕРЫ
2.1. Размеры брусков должны соответствовать указанным на черт. 1-5 и в табл. 1-5.
__________
* Размер обеспечивается инструментом.

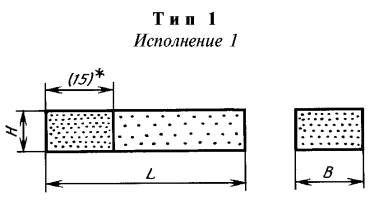

Черт. 1
мм
|
В |
Н |
L |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|
5 |
±0,2 |
6 |
±0,2 |
100 |
+0,5 -2,5 |
|
6 |
3;4; 5; 6 |
30 |
+0,5 -1,5 |
||
|
8 |
8 |
50 |
+0,5 -1,5 |
||
Продолжение таблицы 1
мм
|
B |
Н |
L |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|
9 |
±0,2 |
12 |
±0,6 |
50 |
+0,5 -1,5 |
|
10 |
10 |
±0,2 |
|||
|
12 |
±0,3 |
2; 3; 4; 5; 6 |
|||
|
12; 14 |
±0,6 |
||||
|
16 |
12; 15; 18 |
||||
|
20 |
±0,4 |
2; 3; 4; 5; 6; 8; 10 |
±0,2 |
||
|
18 |
±0,6 |
||||
|
20 |
±0,8 |
||||
|
30 |
±1,0 |
100 |
+0,5 -2,5 |
||
|
25 |
20 |
±0,8 |
50 |
+0,5 -1,5 |
|
___________
*Размер обеспечивается инструментом.

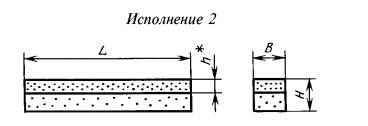

Черт. 2
Таблица 2
мм
|
В |
Н |
L |
h ±0,5 |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|
|
10 |
±0,2 |
10 |
±0,2 |
150 |
+1,0 -4,0 |
3 |
|
5 |
||||||
|
12 |
+0,3 |
25 |
±0,8 |
100 |
+0,5 -2,5 |
3 |
|
5 |
||||||
|
16 |
13 |
+0,6 |
150 |
+1,0 -4,0 |
3 |
|
|
5 |
||||||
|
20 |
+0,4 |
18 |
3 |
|||
|
5 |
||||||
|
25 |
±0,8 |
100 |
+0,5 -2,5 |
3 |
||
|
5 |
||||||
Пример условного обозначения абразивного эльборового бруска типа 1, исполнения 1, шириной В = 20 мм, высотой Н = 10 мм, длиной L = 50 мм:
1-1 20 × 10 × 50 ГОСТ 28734-90
Таблица 3
мм
|
L |
В |
|
|
Номин. |
Пред. откл. |
±0,2 |
|
100 |
+0,5 -2,5 |
6 |
|
150 |
+ 1,0 -4,0 |
10 |

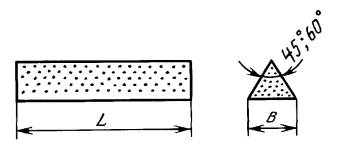

Тип 2
Черт. 3
Пример условного обозначения абразивного эльборового бруска типа 2, длиной L = 100 мм, с углом 45°:
2 100 х 45° ГОСТ 28734-90
Таблица 4
мм
|
L |
D |
|
|
Номин. |
Пред. откл. |
|
|
100 |
+0,5 -2,5 |
6 |
|
150 |
+1,0 -4,0 |
10 |

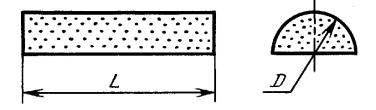

Тип 3
Черт. 4
Пример условного обозначения абразивного эльборового бруска типа 3, длиной L = 100 мм:
3 100 ГОСТ 28734-90

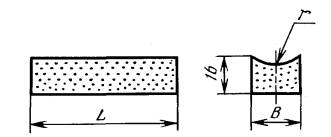

Тип 4
Черт. 5
Таблица 5
мм
|
В |
L |
r |
В |
L |
r |
||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||
|
4 |
±0,2 |
50 |
+0,5 -1,5 |
3,0 |
4 |
±0,2 |
70 |
±1,5 |
3,0 |
|
5 |
4,0 |
5 |
4,0 |
||||||
|
6 |
7,5 |
6 |
7,5 |
||||||
|
8 |
6,0; 7,5 |
8 |
6,0; 7,5 |
||||||
|
10 |
6,5; 7,5 |
10 |
6,5; 7,5 |
||||||
|
13 |
±0,3 |
7,5 |
13 |
±0,3 |
7,5 |
||||
|
16 |
12,0 |
||||||||
Пример условного обозначения абразивного эльборового бруска типа 4, шириной В = 10 мм, длиной L = 50 мм, с радиусом r = 6,5 мм:
4 10 х 50-6,5 ГОСТ 28734-90
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 14.11.90 № 2823
3. Стандарт полностью соответствует СТ СЭВ 6847-89
4. ВВЕДЕН ВПЕРВЫЕ
5. ПЕРЕИЗДАНИЕ. Март 2005 г.
